Что такое стеклоомыватель лобового стекла

Стеклоомыватель — функциональное устройство, которое предназначено для подачи омывающей жидкости на лобовое стекло. Это делается с целью смочить очищаемую поверхность и смыть с нее грязь или пыль. В противном случае дворники будут просто размазывать грязь по стеклу, тем самым ухудшая видимость. Как правило, стеклоомыватель используют в следующих случаях:

• в дождь или снег, когда без омывающей жидкости щетки просто увеличивают количество разводов на стекле;
• при сильной загрязненности лобового стекла, чтобы смыть слой пыли или налипших насекомых.

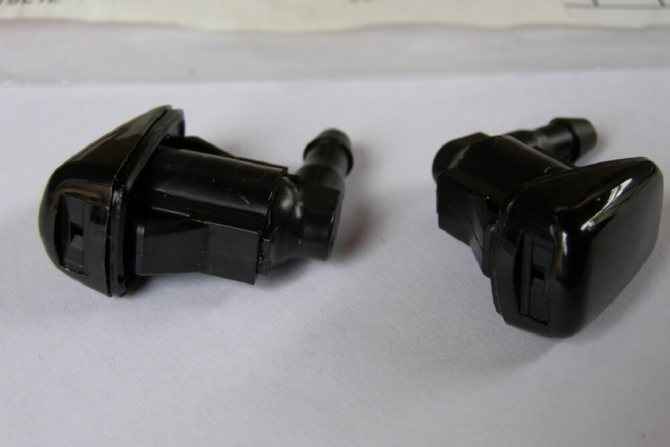

Веерные форсунки Renault Duster
Большое влияние на результат работы устройства оказывает используемая омывающая жидкость. Качественный омыватель гарантирует значительное увеличение видимости и легкое удаление пятен от насекомых.

Некоторые средства обладают свойствами, которые гарантируют стойкость к замерзанию. В зимний сезон они хорошо распыляются и не образуют ледяную пленку на стекле.

Схема и конструкция стеклоомывателя

Схема устройства максимально простая и состоит из следующих функциональных элементов:

• форсунки;
• бачок с омывающей жидкостью;
• насос, оснащенный моторчиком;
• соединительные шланги.

Рассмотрим подробнее каждую деталь:

1. Форсунки — элемент, который подает омывающее средство на лобовое стекло. Главная задача устройства заключается в том, чтобы жидкость попала на центр поверхности, откуда щетки легче всего разносят ее по рабочей площади. В зависимости от принципа работы различают струйные и веерные форсунки. Последние считаются более эффективными благодаря большему давлению подачи жидкости и количеству сопл.
2. Бачок с жидкостью, расположенный под капотом автомобиля. Резервуар соединен шлангами с форсунками. В зависимости от модели бачка, их производят объемом от 2,5 до 5 литров. Опционально он может быть оборудован датчиком уровня омывающей жидкости поплавкового типа.
3. Насос стеклоомывателя центробежного типа. Закреплен на бачке и предназначен для создания давления и подачи жидкости. Устройство состоит из электродвигателя и рабочего колеса.

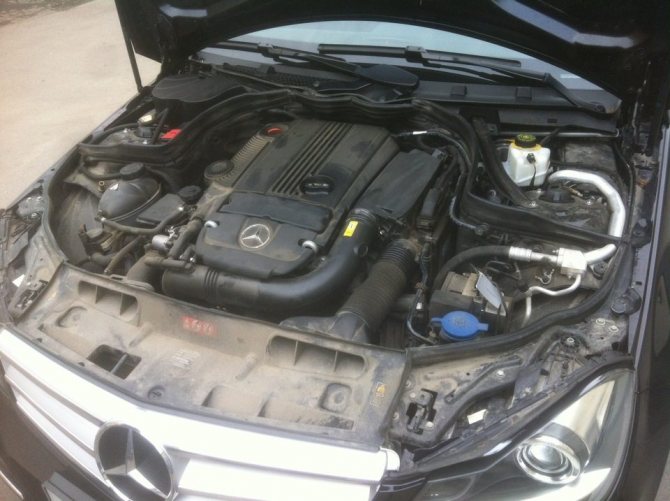

Резервуар для омывателя в автомобиле Mercedes

Моторчик автомобильного стеклоомывателя достаточно маленьких размеров, поэтому его длительное и непрерывное использование может негативно сказаться на ресурсе. Особенно это касается включения омывателя при замерзшей жидкости.

Если омыватель не работает

Причины выхода из строя этого прибора разнообразны. Мы упомянем здесь самые распространённые:

• Причиной может быть засор. Чтобы его устранить придётся промыть всю систему или даже дополнительно продуть её.
• Дырявые шланги. Если шланги негерметичны, если на их поверхности присутствуют трещины и дырки, то вода не поступит к форсункам. В таком случае придётся заменить ветхие шланги.
• Не поступает энергия. Проверьте, надёжно ли закреплены валы электрического насоса и электродвигателя.
• Коррозия моторчика. С коррозией можно справиться при помощи стирательной резинки.
• Иные повреждения моторчика. При иных повреждениях моторчик, вероятно, придётся выбросить и заменить на новый.

Это основные сведения о работе стеклоомывателя. Мы будем рады, если вы поделитесь своим мнением об этой статье в комментариях.

Принцип работы устройства

Рассмотрим алгоритм работы омывателя от обслуживания до подачи средства на стекло:

1. Необходимо залить подходящую омывающую жидкость в бак, который находится под капотом.
2. Водитель активирует подачу очищающего средства на стекло и работу стеклоочистителей с помощью подрулевого переключателя.
3. Мотор стеклоомывателя получает питание от бортовой сети и начинает работу.
4. Насос создает давление и перекачивает жидкость через шланг стеклоомывателя к форсункам. Через специальные отверстия под действием высокого давления жидкость распыляется на стекло.
5. В работу включаются щетки, которые разносят омыватель по всей рабочей области лобового стекла.

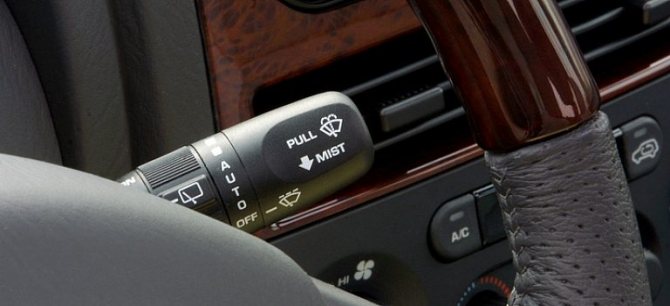

Включение дворников и омывателя на Grand Cherokee
В большинстве случаев водитель транспортного средства вручную включает дворники и омыватель с помощью специальных кнопок. Более дорогие модели автомобилей оснащены умными системами со встроенными датчиками, которые самостоятельно определяют уровень загрязнения стекла и погодные условия, чтобы автоматически использовать омыватель.

Расположение предохранителя омывателя

В разных автомобилях блоки предохоранителей и сами предохранители расположены в разных порядках, нет единого стандарта, чтобы блок находился, например, именно справа и был определенный порядок, какой предохранитель за что отвечает. Узнают расположение блока и конкретного предохранителя, например, при замене предохранителя прикуривателя. Поэтому рассмотрим для конкретных марок и моделей машин на фото.

На авто VW Jetta 6 (Фольксваген Джетта 6) предохранитель омывателя расположен в отсеке мотора, справа от двигателя.

Расположение предохранителя омывателя в блоке Ваз 2110. Сам блок находится в салоне с водительской стороны. Предохранитель, отвечающий за работу омывателя под номером 9 (второй справа сверху).

Расположение предохранитель омывателя Wolksvagen Passat B7

Рекомендуем: Разновидности стоп сигналов для мотоциклов

Способы решения проблем с замерзанием омывающей жидкости

Водители регулярно сталкиваются с проблемой замерзания жидкости в зимний сезон. Даже наиболее стойкие вещества могут не сохранить свойства при сильных морозах. В результате одни водители отключают работу системы до потепления, а другие — используют альтернативные варианты решения проблемы. Что делать, если замерз стеклоомыватель:

1. Переместить машину в теплый отапливаемый гараж или паркинг, пока жидкость не восстановить прежние свойства. Вариант подходит только тем, у кого есть свободное время и доступ к утепленным помещениям.
2. Временно снять резервуар с водой, если есть возможность, и отогреть его в помещении. После размораживания бачок нужно установить обратно.
3. Залить в бачок антиобледенительную омывающую жидкость, которая предназначена для работы в экстремальных условиях, включая промежуток от -70 до -50 градусов.

В зимнее время не рекомендуется полностью заполнять резервуар с омывателем. Из-за расширения замерзшей жидкости бачок может потрескаться или лопнуть.

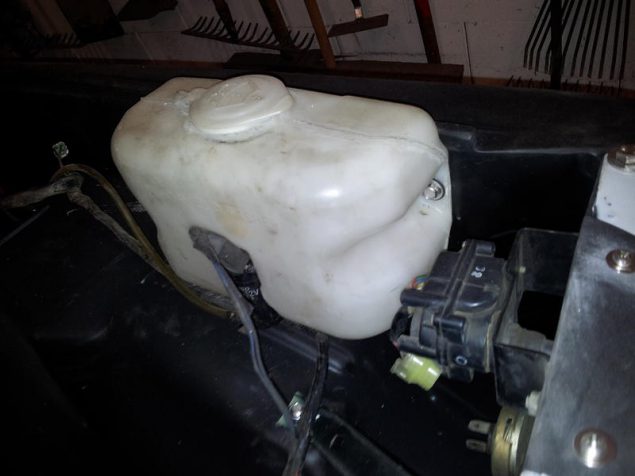

Тонкости ремонта омывателя стекла

Интенсивная эксплуатация системы приводит к износу и засорению важных составляющих. Процесс восстановления зависит от типа неисправности.

Как устранить основные дефекты своими руками:

1. Засорение жиклеров форсунок и фильтра. Для получения доступа к фильтрующему элементу сначала нужно снять бачок. Затем, изъяв фильтр, его тщательно очищают. Форсунки засоряются не только пылью, грязью, но и воском, иными составами, автомобильной косметикой. В этом случае ремонт омывателя лобового стекла предполагает удаление внешних загрязнений. Если засорения глубокие, используют булавку, иголку. В запущенных случаях в нижней зоне форсунки отсоединяют шланг и просовывают проволоку, двигаясь к соплу (допускается использование гитарных струн, зачищенных проводов).
2. Если имеются проблемы с герметичностью по причине нарушения целостности шлангов, их меняют.
3. Неисправности насоса часто возникают из-за засорения. Что делать в случае поломки насоса? Сначала его нужно демонтировать, осмотреть, очистить от загрязнений, следов ржавления (используют ластик). Также проверяется целостность проводки и контактов. Если вышеуказанные манипуляции не дали должного результата, скорее всего, насос полностью неисправен и требует замены. Для этого сначала отключают электропитание и провода. Изъяв бачок, нужно разъединить шланг и штуцер, удалить рабочую жидкость. Затем, вытолкнув заборник, легко получить доступ к неисправному узлу, поменять его.

Внимание:

Решив заняться ремонтом самостоятельно, спешить не стоит. Сначала нужно тщательно проверить всю систему, соединения, подобрать подходящий насос для замены. Также нельзя забывать, что узел предназначен для работы в жидкости. Поэтому для проверки включать его можно лишь на 2 секунды.

Автовладельцы довольно часто сталкиваются с тем, что не работает моторчик стеклоомывателя ВАЗ. В поисках решения проблемы можно посетить форум, где обсуждаются похожие проблемы.

Главные причины неисправности – работа на сухую, замерзание воды в системе.

Для замены узла достаточно отключить питание, шланги подачи жидкости. Затем, используя плоскую отвертку, легко поддеть элемент, достать его и поменять.

Проверка насоса

Определение причины неисправности стеклоомывателя начинают с проверки работоспособности насоса.

Для этого при включенном зажигании производят кратковременное нажатие соответствующего переключателя на рулевой консоли. Если при этом начинают работать щетки, а привод насоса не издает характерных звуков (придется прибегнуть к помощи ассистента), возможно, неисправен насос либо электропроводка.

Если щетки также не приходят в движение, вероятнее всего перегорел предохранитель.

Проверяем предохранитель омывателя лобового стекла

Самое важное при этом правильно определить какой предохранитель отвечает за омыватель лобового стекла. Он может находиться либо в подкапотном блоке предохранителей и реле, либо в подрулевом (сбоку торпеды).

Точнее понять где находится предохранитель на омыватель лобового стекла можно по схеме в руководстве по эксплуатации либо найти в поисковике, создав запрос «схема расположения предохранителей + марка автомобиля, год выпуска». Если в блоке предохранителей имеется расшифровка на английском языке, он обозначается словом «washer».

При неисправном блоке управления кузова (это самая серьезная неисправность) за работоспособность омывателя могут отвечать несколько предохранителей.

Неплохой ресурс, который помогает понять какой предохранитель отвечает за омыватель лобового стекла и где он находится в автомобилях различных марок и моделей — avtoblokrele.ru .

Убедиться в исправности насоса омывателя, можно непосредственно подключив его к клеммам аккумуляторной батарей. Это можно сделать, не снимая его с бачка, с помощью временных проводников, отключив фишку.

Если насос «зажужжит», а жидкость не разбрызгивается, необходимо отсоединить выходную трубку от насоса. Если и в этом случае при заправленном бачке, жидкость не будет поступать, возможно, неисправна мембрана или засорены каналы в насосе.

Насос ремонту не подлежит, его стоимость небольшая (около 1.500 рублей, можно взять от других моделей автомобилей).

Видео — как поменять насос омывателя лобового стекла на Volkswagen Bora:

Проверка трубок и форсунок

Если насос работоспособен, а жидкость из форсунок не разбрызгивается, необходимо проверить целостность трубок, отсутствие засорения и замерзания форсунки. Проще всего сделать это методом продува.

Если замерзла форсунка, ее можно разморозить, положив на нее теплую мокрую ветошь. Ее можно нагреть на горячем радиаторе системы охлаждения двигателя. Небольшое промерзание можно устранить, присыпав выходное отверстие щепоткой соли.

Если автомобиль эксплуатируется в особо суровых условиях можно установить форсунки с подогревом.

Видео — как можно почистить форсунки омывателя лобового стекла:

ЭФФЕКТИВНАЯ ЧИСТКА ФОРСУНКИ ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА или ЖИКЛЕРОВ ОМЫВАТЕЛЯ ПРОСТО И БЫСТРО

Дополнительная система подогрева

Один из действующих вариантов для зимы — установка дополнительной системы подогрева бачка стеклоомывателя и форсунок. Владелец машины может забыть про проблемы с замерзанием жидкости или обледенением трубок.

Производители оборудования выпускают форсунки стандартной формы со встроенным обогревом. Для поддержания температуры и предотвращения обледенения используются резисторы. Электропитание проходит по сопротивлению, в результате чего выделяется тепло, не дающее элементу замерзнуть. Трубки для подачи жидкости специально утепляются, а для обогрева бачка могут использоваться электронагреватели.

Стеклоомыватель ветрового стекла является обязательным устройством, без которого сложно представить автомобиль. Он позволяет повысить безопасность и комфорт управления транспортным средством.
