Как прокачать сцепление Рено Дастер

Инструкция по ремонту и эксплуатации Рено Дастер

Снимаем коробку передач для ремонта, замены деталей и узлов механизма сцепления, а также при демонтаже двигателя. Работу проводим на смотровой канаве или эстакаде. Операции по снятию коробки передач показаны на двигателе 2,0 л. Операции по снятию коробки передач на двигателе 1,6 л – аналогичны. Сливаем масло из коробки передач (см. Проверка уровня и доливка масла в механическую коробку передач). Снимаем приводы передних колес (см. Снятие приводов передних колес). Отсоединяем тросы механизма управления коробкой передач от рычагов коробки передач и выводим установочные втулки оболочек тросов из опорного кронштейна (см. Снятие механизма управления коробкой передач). Снимаем стартер (см. Снятие и проверка стартера двигателя 2,0). Снимаем подрамник в сборе со штангой стабилизатора поперечной устойчивости (см. Снятие подрамника).

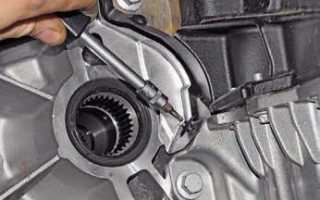

Ключом Torx T-20 отворачиваем пластмассовый фиксатор пистона крепления защитного кожуха…

…и снимаем кожух.

Головкой «на 13» отворачиваем болт крепления пластмассового держателя жгутов проводов к картеру сцепления…

…и вынимаем болт.

Поддев плоской отверткой пистон крепления держателя жгутов проводов, извлекаем его из отверстия корпуса термостата.

Отводим держатель жгутов проводов со жгутами от коробки передач.

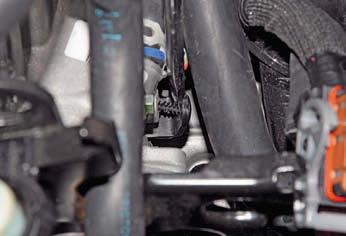

Снимаем наконечник трубки гидропривода сцепления с переходника (см. Замена шланга и трубки гидропривода сцепления). Отсоединяем колодку проводов от выключателя света заднего хода (см. Снятие выключателя света заднего хода механической коробки передач).

Читайте также:

Не включается вентилятор охлаждения на Калине, что делать?

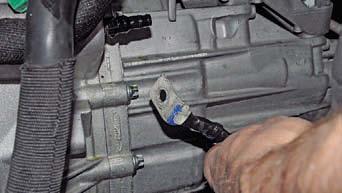

Головкой «на 13» отворачиваем болт крепления наконечника «массового» провода к картеру сцепления…

…и отводим его в сторону.

Вынимаем датчик положения коленчатого вала из отверстия в картере коробки передач (см. Снятие датчика положения коленчатого вала).

Головкой «на 13» отворачиваем два болта крепления фланца выпускного коллектора к кронштейну коробки передач.

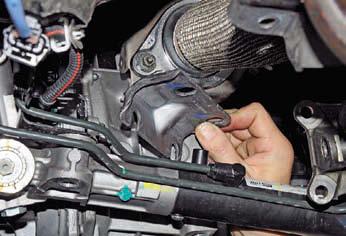

Головкой «на 10» отворачиваем два болта крепления кронштейна к коробке передач…

…и снимаем кронштейн.

Выводим пластмассовый наконечник шланга сапуна из держателя…

Читайте также:

Замена масла в двигателе Шевроле Лачетти: инструкция, объем

…и снимаем шланг сапуна с пластмассовой втулки.

Головкой «на 13» отворачиваем болт крепления держателя трубки гидроусилителя руля к картеру коробки передач.

Тем же инструментом отворачиваем болт крепления другого держателя трубки (стрелкой показана резьбовая часть болта). Головкой «на 13» с удлинителем отворачиваем болт крепления рым-кронштейна…

Подставляем регулируемые упоры под поддон картера двигателя и под картер коробки передач, подложив предварительно отрезки досок.

Головкой «на 13» с удлинителем отворачиваем задний верхний болт крепления коробки передач к блоку цилиндров двигателя…

Renault Duster, как прокачать систему сцепления коробки передач

Замена сцепления рено дастер полный привод

Рено Дастер. Снятие механической коробки передач

Снимаем коробку передач для ремонта, замены деталей и узлов механизма сцепления, а также при демонтаже двигателя.

Работу проводим на смотровой канаве или эстакаде. Операции по снятию коробки передач показаны на двигателе 2,0 л. Операции по снятию коробки передач на двигателе 1,6 л – аналогичны. Сливаем масло из коробки передач (см. Проверка уровня и доливка масла в механическую коробку передач). Снимаем приводы передних колес (см. Снятие приводов передних колес). Отсоединяем тросы механизма управления коробкой передач от рычагов коробки передач и выводим установочные втулки оболочек тросов из опорного кронштейна (см. Снятие механизма управления коробкой передач). Снимаем стартер (см. Снятие и проверка стартера двигателя 2,0). Снимаем подрамник в сборе со штангой стабилизатора поперечной устойчивости (см. Снятие подрамника).

Читайте также:

Как проверить рулевые наконечники логан. Когда и как производится смена рулевых наконечников на Renault Logan

Снимаем раздаточную коробку (см. Снятие раздаточной коробки).

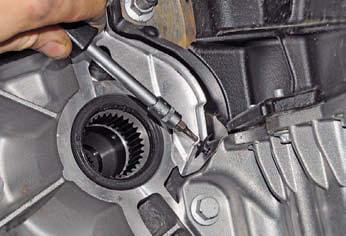

Ключом Torx T-20 отворачиваем пластмассовый фиксатор пистона крепления защитного кожуха…

…и снимаем кожух.

Головкой «на 13» отворачиваем болт крепления пластмассового держателя жгутов проводов к картеру сцепления…

…и вынимаем болт.

Отводим держатель жгутов проводов со жгутами от коробки передач.

Головкой «на 13» отворачиваем болт крепления наконечника «массового» провода к картеру сцепления…

Читайте также:

Как снять и установить распределительный вал на ВАЗ 2113, 2114, 2115

…и отводим его в сторону.

Головкой «на 13» отворачиваем два болта крепления фланца выпускного коллектора к кронштейну коробки передач.

Головкой «на 10» отворачиваем два болта крепления кронштейна к коробке передач…

…и снимаем кронштейн.

Выводим пластмассовый наконечник шланга сапуна из держателя…

…и снимаем шланг сапуна с пластмассовой втулки.

Головкой «на 13» отворачиваем болт крепления держателя трубки гидроусилителя руля к картеру коробки передач.

Конструкция сцепления

Французский внедорожник снабжается сухим сцеплением с диафрагменной пружиной.

В корпусе содержатся следующие детали:

Лепестковая пружина, сделанная из листовой стали. В свободном виде деталь имеет форму усеченного конуса с прорезями. Деталь образует 18 лепестков, отличающихся повышенной упругостью. Пружина равномерно распределяет давление, обеспечивая плавную работу системы.
Стальные пластины, соединенные с нажимным диском. Детали формируют неразборную корзину. При выходе из строя этот элемент заменяют полностью.
Ведомый диск. Расположен на шлицах вала трансмиссии. Демпфер гасит вибрацию, возникающую при нагрузках на систему сцепления.
Фрикционные накладки. Детали установлены с 2 сторон пружины, которая соединена с одной из демпферных пластин.
Рабочий цилиндр сцепления совмещенный с выжимным подшипником.

Пошаговая инструкция по замене сцепления на Рено Дастер

Замену сцепления выполняют так:

Демонтируют коробку передач.
Придерживают маховик установочной лопаткой, выкручивают крепежные винты нажимной пластины подрамника. Болты ослабляют постепенно, делая каждый раз по одному обороту и переходя к следующему элементу.
Удаляют стационарный и ведомый диски с маховика. Осматривают деталь на наличие трещин или других дефектов. Оценивают степень износа накладок. Если обнаруживается провал заклепок, наличие масляных пятен, диск заменяют.
Оценивают надежность крепления демпферных пружин, пытаясь двигать их в гнездах. Если для этого не нужно прилагать усилий, заменяют диск.
Когда на корпусе ведомого элемента присутствуют дефекты, обращают внимание на осевое биение. Если параметр превышает 0,5 мм, деталь нужно поменять.
Проверяют рабочие части маховика на наличие заусенцев, пробоин, вмятин, потертостей. Поврежденные элементы заменяют.
При расшатывании заклепок кожуха нажимной диск заменяют полностью. Одновременно проверяют состояние удерживающей пружины. Она не должна иметь трещин. Места соединения лепестков с переключателем должны лежать в одной плоскости.
Проверяют соединительные части диска и кожуха. Сломанные или поврежденные звенья замене не подлежат, диск обновляют полностью. Опорные кольца пружины не должны иметь дефектов.
Устанавливают сцепление, предварительно оценивая легкость хода ведомого элемента по шлицам. Устраняют причины заклинивания или обновляют поврежденные детали.
Наносят на движущиеся детали тугоплавкую смазку. С помощью оправки монтируют движущийся диск. На центрирующие штифты надевают кожух, возвращают на место болты. Крепежи ввинчивают медленно, поочередно переходя от одного элемента к другому.
Демонтируют оправку, возвращают на место коробку передач.
Меняют рабочий выжимной цилиндр сцепления. Прокачивают систему.

Как прокачать сцепление на Лада ларгус?

Устанавливаем автомобиль на смотровую канаву или подъемник.
Откачиваем старую жидкость из бачка резиновой грушей или шприцом и заливаем в бачок новую рабочую жидкость.

Прокачиваем гидроприводы тормозной системы и сцепления до тех пор, пока новая жидкость (более светлая, чем старая) не начнет выходить из штуцеров прокачки всех рабочих цилиндров.

После прокачки гидроприводов тормозов и сцепления доводим уровень жидкости в бачке до нормы.

Замену сцепления выполняют так:

Демонтируют коробку передач.
Придерживают маховик установочной лопаткой, выкручивают крепежные винты нажимной пластины подрамника. Болты ослабляют постепенно, делая каждый раз по одному обороту и переходя к следующему элементу.
Удаляют стационарный и ведомый диски с маховика. Осматривают деталь на наличие трещин или других дефектов. Оценивают степень износа накладок. Если обнаруживается провал заклепок, наличие масляных пятен, диск заменяют.
Оценивают надежность крепления демпферных пружин, пытаясь двигать их в гнездах. Если для этого не нужно прилагать усилий, заменяют диск.
Когда на корпусе ведомого элемента присутствуют дефекты, обращают внимание на осевое биение. Если параметр превышает 0,5 мм, деталь нужно поменять.
Проверяют рабочие части маховика на наличие заусенцев, пробоин, вмятин, потертостей. Поврежденные элементы заменяют.
При расшатывании заклепок кожуха нажимной диск заменяют полностью. Одновременно проверяют состояние удерживающей пружины. Она не должна иметь трещин. Места соединения лепестков с переключателем должны лежать в одной плоскости.
Проверяют соединительные части диска и кожуха. Сломанные или поврежденные звенья замене не подлежат, диск обновляют полностью. Опорные кольца пружины не должны иметь дефектов.
Устанавливают сцепление, предварительно оценивая легкость хода ведомого элемента по шлицам. Устраняют причины заклинивания или обновляют поврежденные детали.
Наносят на движущиеся детали тугоплавкую смазку. С помощью оправки монтируют движущийся диск. На центрирующие штифты надевают кожух, возвращают на место болты. Крепежи ввинчивают медленно, поочередно переходя от одного элемента к другому.
Демонтируют оправку, возвращают на место коробку передач.
Меняют рабочий выжимной цилиндр сцепления. Прокачивают систему.

Замена сцепления Рено дастер. Подбор аналога.

Как производится прокачка

При замене сцепления в гидравлическую систему выжима попадает воздух.

Избежать возникновения этой проблемы помогает прокачка.

Работу которую выполняют так:

Измеряют уровень тормозной жидкости в полости тормозного цилиндра. 2 элемента соединяют с общим баком. Жидкость должна достигать максимальной отметки, нанесенной на корпус емкости. При необходимости выполняют доливку.
Удаляют колпачок с клапана, выпускают воздух из цилиндра сцепления.
Устанавливают на клапан шланг, конец которого погружают в канистру с тормозной жидкостью.
Просят напарника плавно надавливать на педаль сцепления через каждые 2 секунды.
Вытаскивают пружинный элемент крепления шланга. Вынимают наконечник из отвода рабочего цилиндра. В это время помощник нажимает на сцепление, удерживая его. Из шланга должна потечь тормозная жидкость с пузырьками. После того как этот процесс прекратится, наконечник вводят в патрубок до упора. Устанавливают пружинный фиксатор.
Отпускают педаль, выжидают 5 секунд. Действия повторяют до прекращения появления пузырьков в жидкости.

После прокачки сцепления не забывают надеть колпачок на клапан для выпуска воздуха.

Прокачка сцепления

При замене сцепления в систему может попадать воздух. Чтобы его удалить, проводятся такие работы, как:

Измерение уровня тормозной жидкости. Если он недостаточный, жидкость следует подлить.
Снятие колпачка с клапана, чтобы устранить воздух, находящийся в цилиндре сцепления.
Установка на клапан шланга, второй конец которого погружается в емкость с жидкостью для тормозов.
Надавливание на педаль сцепления с интервалом в пару секунд. Желательно, чтобы эту процедуру делал напарник.
Пока напарник нажимает на педаль, следует убрать пружину, крепящую шланг. Также удаляется наконечник из отвода рабочего цилиндра. При нажатии на педаль, если все сделано правильно, должна пойти тормозная жидкость. В ней можно заметить пузырьки. Как только они исчезнут, необходимо обратно установить снятые детали.
Отпустить педаль и выждать некоторое время. Далее процедуру можно повторить до полного исчезновения пузырьков.
Установить колпачок на клапан.

Замена сцепления завершена
После проделанной работы необходимо оценить работоспособность нового сцепления, медленно начав трогаться. Далее стоит оценить плавность и точность переключения передач, наличие посторонних звуков и прочих проблем при движении на разных передачах. Если что-то работает не так, как должно, установить причину неисправности. Обычно, если все сделано правильно, никаких проблем быть не должно.

Как заменить сцепление Renault Duster, также смотрите в видео:

Рекомендуем к прочтению на нашем сайте про Рено Флюенс.

Цены на ремонт МКПП Рено Дастер*:

Замена масла в коробке — 600 руб
Разборка-сборка КПП — 7500 руб
Снятие-установка МКПП (передний привод) — 6800 руб
Снятие-установка МКПП (полный привод) — 11800 руб
Замена сцепления Рено Дастер (передний привод) — 6800 руб
Замена сцепления Рено Дастер (полный привод) — 11800 руб
Замена промежуточного подшипника (при снятом приводе) — 500 руб
Снятие-установка правого привода — 1800 руб
Снятие-установка левого привода — 1600 руб
Замена пыльника внешнего ШРУС— 1500 руб
Замена внешнего ШРУС — 1500 руб

* Внимание! Цены могут отличаться из-за конструктивных особенностей вашей модификации.

Необходимый инструмент

Процедура по удалению воздушных пузырьков из магистрали сцепления, выполняется, как и прокачка тормозов Рено Дастер. Нужно создать давление или вакуум, чтобы заставить жидкость двигаться. Вместе с ней из контура выйдут и воздушные пробки. Для этого понадобится дополнительный объем тормозной жидкости.
