Немного теории

Рулевая тяга выполняет важнейшую функцию – она передает усилия от руля непосредственно на колеса, а также обеспечивает разные углы наклона при прохождении поворотов. Как вы знаете, внешнее колесо проходит больший путь чем то, которое находится ближе к внутренней стороне поворота. Конструктивно с одной стороны ступица подвижно крепится в рулевом механизме, а с другой – элемент имеет специальный шаровый шарнир, служит соединительным элементом с кулаком. Таким образом, рулевая тяга является промежуточным звеном в системе, передавая усилия дальше на поворотные кулаки и ступицу.

Естественно, неисправности или износ этого узла повлияют на управление автомобилем. В самых критических ситуациях деформации от удара могут быть настолько большими, что автомобиль не сможет поворачивать в одну из сторон. А теперь представьте, что вы влетели в яму на скорости, а рулевая тяга была в предсмертном состоянии. Крайне высока вероятность, что исходом этой ситуации будет дорожно-транспортное происшествие. Обязательно следите за состоянием каждой тяги, а при необходимости проведите замену.

Ремонт рулевой рейки с ГУР. Лада Ларгус

Поиск и устранение стука в рулевой рейке

Лада Ларгус.

Рулевая рейка — неотъемлемая часть любого современного автомобиля, в том числе и Рено Логан. Она входит в конструкцию механизма рулевого управления и обеспечивает передачу усилия от руля к поворотной тяге каждого колеса. При подозрении на неисправность и невозможности регулировки, замена рулевой рейки должна производиться как можно скорей. Процедура не вызывает сложностей и может выполняться своими руками при наличии ремкомплекта и знании правил проведения ремонта.

На Renault Logan в зависимости от выпуска устанавливались рулевые рейки различных типов — механические и гидравлические.

Автомобили первого поколения — фаза 1 (2004, 2005, 2006, 2007,2008, 2009 года выпуска) с двигателем 1. 4 в двух предлагаемых комплектациях оснащались механической рулевой рейкой, а авто с движком 1. 6 л — гидравлической.

Рестайлинговые модели (2009, 2010, 2011, 2012, 2013, 2014, 2015 г. в. ) и версии второго поколения (2014, 2015,2016, 2021 года выпуска) в самых простых комплектациях предлагаются без ГУРа (гидроусилителя), который заказывается отдельно.

ЗАМЕНА РУЛЕВОГО НАКОНЕЧНИКА НА РЕНО ЛОГАН, САНДЕРО, ЛОГАН2, САНДЕРО2, ЛАДА ЛАРГУС, АЛЬМЕРА G15

ЗАМЕНА РУЛЕВОЙ ТЯГИ НА РЕНО ЛОГАН, ЛОГАН2, САНДЕРО, САНДЕРО2, ЛАДА ЛАРГУС, АЛЬМЕРА G15 #ВИДЕОЛЕКЦИЯ

Периодичность замены

Даже при осторожной езде водителям все-таки придется проводить замену. Чаще всего страдают наконечники рулевой тяги. В среднем их срок службы варьируется от 40 до 60 тысяч километров. Полная замена рулевой тяги Рено Логан чаще всего проходит при сильной изношенности детали или большой деформации, когда безопасно ездить на автомобиле не представляется возможным.

Технически, если не попадать в ямы и ездить аккуратно, достаточно проводить только замену наконечников, в то время как тяга будет иметь практически неограниченный ресурс. Металл в конструкции используется достаточно прочный. Естественно, на периодичность замены влияют дороги, по которым вы ездите. При активной езде по бездорожью рулевые тяги могут пострадать быстро. Немаловажно проверять и состояние пыльников. Главные враги наконечника рулевой тяги – это грязь, пыль и вода. Они проникают внутрь конструкции, разрушают металл и увеличивают люфт, что сказывается на управлении автомобилем.

Какие лучше выбрать?

С завода на автомобиле марки Рено устанавливаются тяги и наконечники TRW. Если же автомобиль семейства Dacia Logan, запчасти будут изготовлены на заводах Asam S.A. По идее все что продается под брендами ASAM и TRW должно соответствовать оригинальному заводскому качеству Renault. А на практике не всегда соответствует. Согласно нашему опыту рулевые наконечники производства Asam являются самыми дешевыми, но при этом недолговечными, особенно это касается некоторых деталей подвески, но не всех. Хотя многие коллеги из других таксопарков успешно пользуются ими из-за невысокой цены.

Кстати, другое имя бренда TRW – это LUCAS. Запчасти этого производителя отлично проявляют себя при больших нагрузках на автомобилях такси.

Наконечники фирмы LEMFORDER по своей долговечности превосходит оригиналы. Что касается рулевого управления и подвески, то можно говорить что они «ходят» в два раза дольше. Большой минус это высокая цена.

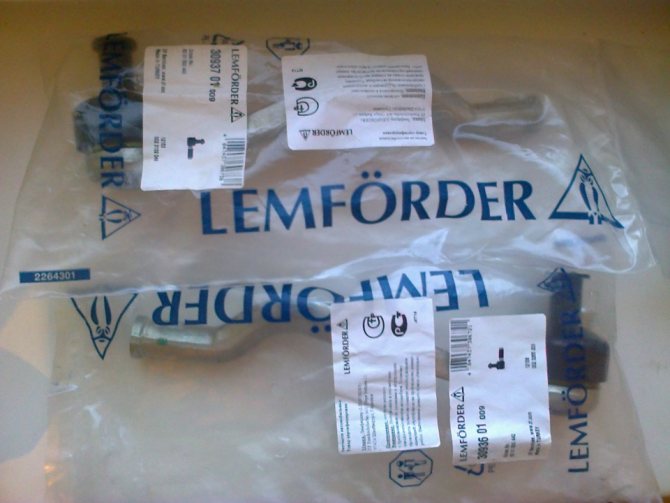

Наконечники фирмы LEMFORDER на Рено Логан

Другие бренды

Рассмотрим еще несколько брендов:

SASIC – французский производитель предлагает низкую цену и среднюю надёжность, но долговечность по сравнению с оригиналом меньше примерно в два раза;

MOOG, FEBI – недрогие запчасти, а качество приближено к оригиналу.

Компания Sidem некоторое время была поставщиком фирмы Renault. Поэтому этого производителя можно поместить в один список с TRW и оригинальными наконечниками. Также добавим что комплектующие под брендом Dacia тоже можно купить – обозначения используются те же, что у фирмы Renault.

Бренды упорядочены в порядке «от лучшего к худшему» согласно нашеу опыту:

• LEMFORDER
• Рено, DACIA, TRW
• MOOG, S >

“>

Признаки необходимости замены

Сказать точно о состоянии рулевой тяги может только визуальный осмотр. Идеальный вариант – это выполнить полную разборку, чтобы осмотреть деталь на наличие повреждений и люфта. Естественно, только ради проверки состояния узла разбирать его будет неудобно, поэтому непременно ориентируйтесь на ряд характерных симптомов, которые подскажут скорую смерть рулевых тяг:

• Появление глухого стука при прохождении небольших ухабин. Появляется при большом люфте, когда металл бьется о металл, создавая эти постукивания.
• Биения в руле или его тугость.
• Машина потеряла курсовую устойчивость. Износ одной из рулевых тяг приведет к тому, что при езде по прямой машину начнет уводить в сторону.

Конечно, появление посторонних шумов в районе подвески может свидетельствовать и о другой проблеме. Чтобы полностью убедиться в неисправности рулевой тяги, можно выполнить несколько гаражных тестов.

Способы самостоятельно диагностики

Определить проблему с рулевой тягой в большинстве случаев можно даже без квалифицированной помощи специалистов. Для этого вам понадобится товарищ и яма (эстакада). Поднимите переднюю часть автомобиля. Первый человек должен в горизонтальной плоскости покачивать колесо. Второму необходимо под автомобилем нащупать точку под пыльником, где палец соединяется с шаром. Если последний шатается в наружной обойме, то проблема с рулевой тягой.

Также обратите внимание не несколько других важных деталей:

• максимальный допустимый диапазон отклонения наконечников по оси пальцев составляет 1,5 миллиметра;
• на шаровых не должно быть какого-либо люфта;
• чехол шарнира должен быть без трещин и других видимых дефектов.

Отверстие в пыльниках легко определить по выдавливаемой смазке, поэтому обращайте внимание на потеки. Это основная информация, как проверить рулевую тягу на «Рено- Логан».

Такой простой осмотр в большинстве случаев позволяет определить поломку шаровых. Если на вид все выглядит цело, но стук неизменно остается, то направляйтесь на диагностику. Во многих случаях идентифицировать поломку можно только после полного демонтажа детали.

Что приобрести

Если рулевая тяга вышла из строя, то ее необходимо заменить. Здесь появляется вопрос о покупке новой детали. Рекомендуется покупать оригинальную продукцию. В техническом руководстве к автомобилю или у официального дилера вы можете узнать каталожный номер рулевой тяги для конкретно вашего Рено Логан. Популярной моделью является TRW каталожный номер JAR 1031. Ее стоимость составляет 1000-1200 рублей. Также рекомендуем присмотреться к продукции следующих брендов:

• A.B.S (Нидерланды);
• ASMETAL;
• Autlog (Германия);
• DELPHI;
• MONROE;
• PROFIT;
• Sasic (Франция);
• SWAG.

Стоимость самых дорогих моделей доходит до 5 тысяч рублей, однако стоит ли переплачивать за бренд – решать только вам.

Артикулы рулевых наконечников на Рено Логан

Для всех автомобилей, принадлежащих к фазе 1 и 2, наконечники рулевых тяг подходят одни и те же. В каталоге Рено их обозначают цифрами 6001550442 и 6001550443. «Двойка» соответствует левой стороне, «тройка» – правой.

Две почти одинаковых детали для авто из поколения «I»

Менять рулевые наконечники лучше парой. То есть, когда вышел из строя один, заменяют оба. Если появился стук, то это не всегда наконечник, может быть изношена рулевая рейка и стук идёт из-за неё.

Ниже будут перечислены аналоги-заменители. Слово «пара» означает комплект из двух наконечников – правого и левого.

Аналог для 6001550442

• ASAM 30138 или 30666
• DELPHI TA2329
• FENOX SP30040
• RTS 91-02401-2
• PROFIT 2302—0474
• SASIC 4006158
• MAPCO 49192 (4 шт.)
• TRW JTE1136
• SWAG 60 92 9623

• FORMPART 4502001
• FEBI 29623
• BIRTH RS4654

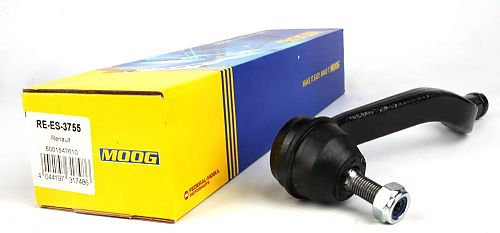

• MOOG RE-ES-3755
• RUVILLE 919700
• DENCKERMANN D130276
• KAMOKA 995630
• MONROE L25132
• LEMFORDER 30936
• SIDEM 5630
• MANOVER MR154610611 (пара)
• SFEC SR029623
• NK 5033985
• STELLOX 51-04494-SX
• MEYLE 16-16 020 0011
• OCAP 0282450
• LEX DC0301
• OPTIMAL G1-1261
• FRANCECAR FCR210290
• FEBEST 2421LOGLH
• LEX DC0302
• KRONER K301064
• DYS 22025122
• PILENGA TSP1186
• LYNXauto C4147L
• MGA DR8843
• KLAXCAR FRANCE 47001z
• MASTER-SPORT 30936-PCS-MS
• TRISCAN 8500 25132
• OCAP 0292450
• METZGER 54034301
• FLENNOR FL0150-B
• FORTUNE LINE FZ1032
• TEKNOROT DC302

Аналог для 6001550443

• ASAM 30139 или 30665
• DELPHI TA2330
• FENOX SP30041
• RTS 91-02401-1
• PROFIT 2302—0475

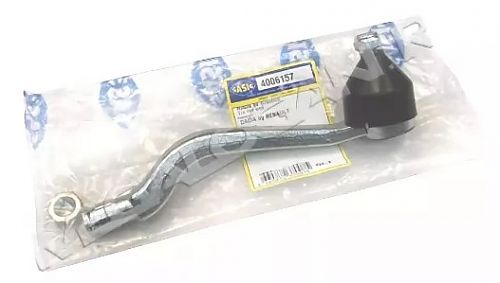

• SASIC 4006157
• MAPCO 49193 (3 шт.)
• TRW JTE1135
• SWAG 60 92 9624

• FORMPART 4502000
• FEBI 29624 или 37622
• BIRTH RD4654
• MOOG RE-ES-3756
• RUVILLE 919701
• FLENNOR FL0159-B
• MONROE L25131
• KAMOKA 995631
• LEMFORDER 30937
• SIDEM 5631
• AKITAKA 2421LOGR
• SASIC 7674019
• DYS 22025121
• OPTIMAL G1-1260
• MEYLE 16-16 020 0012
• OCAP 0282450
• EGT 301961EGT
• AMIWA 1228706
• FRANCECAR FCR210289
• MEYLE 16-16 020 0012/HD или 16-16 020 0012
• AKRADO AK6001550443
• BUENQ BU6001550443RN
• DETAZOR DTZ4523
• AYWIPARTS AW1310205R
• NPA NP51103212
• PILENGA TSP1187
• TORQUE RD011
• SFEC SR029624
• STELLOX 5104459ASX
• NK 5033986
• SOLIDO 0608501
• HQ HQ6001547611
• STARLINE 1712720
• LEX DC0301
• KRONER K301065
• OCAP 282450
• SAT ST6001550443
• PATRON PS1146R
• TSN 3689
• DITAS A2-5098
• 3RG 32629
• A.B.S. 230729
• FEBI 37622
• LYNXauto C4147R
• MGA DR7843
• KLAXCAR FRANCE 47002z
• FORTUNE LINE FZ1033
• TRISCAN 8500 25131
• METZGER 84034202 или 54034202
• MASTER-SPORT 30937-PCS-MS
• STELLOX 51-04459-SX
• TEKNOROT DC301

Аналог для 485200410R

• FRANCECAR FCR211163
• NK 5033986
• SASIC 7674019
• MONROE L25131
• SWAG 60 92 9624
• LEMFORDER 30937 01
• TALOSA 42-06384
• FEBI 29624
• RUVILLE 919700
• RTS 91-02414-110

Аналог для 485202867R

• FRANCECAR FCR211162
• NK 5033985
• SASIC 7674018
• MONROE L25132
• SWAG 60 92 9623
• LEMFORDER 30936 01
• TALOSA 42-06383
• FEBI 29623
• RUVILLE 919701
• RTS 91-02414-210

Промежуточный вывод

Остался вопрос, какие рулевые наконечники на Логан будут лучше: LEMFORDER, ASAM, а может, оригинал Рено. Ответ приводится дальше. Рассмотрим, какой вывод можно сделать, изучив все списки:

1. Чаще всего обозначения парных деталей отличаются одной последней цифрой;
2. Некоторые фирмы выпускают только комплекты (пары). Пример: бренд MANOVER с комплектом MR154610611 (см. «список 1»).

Подготовительные работы

Замена рулевой тяги «Логан» требует ямы или подъемника. Часть работ придется проводить в районе колесных арок. Естественно, делать это лежа будет крайне проблематично. Также подготовьте следующий инструмент:

• набор ключей;
• съемник для выталкивания шарового пальца из поворотного кулака можно найти в магазинах по каталожному номеру 0000130501;
• яркое освещение;
• набор головок;
• молоток;
• состав WD-40, с помощью которого вы легче снимите заржавелые крепежи.

Для дополнительной безопасности используйте противооткатные упоры. Обратите внимание, что рулевые тяги необязательно менять парой. Если проблема наблюдается на узле в правой части, а левый полностью целый, то достаточно заменить только деталь с одной стороны.

Процедура замены

Демонтировать старые рулевые тяги и установить новые можно по следующей инструкции:

1. Поставив автомобиль на домкрат или подъемник, снимите колесо со стороны неисправно тяги. Для удобства получения доступа можете вывернуть руль до упора в сторону.
2. При помощи ключа на 16 скрутите гайку фиксации наконечника.
3. Ослабьте контргайку, использую ключ на 22. После этого можете выбивать наконечник из суппорта.
4. Когда будете скручивать наконечник, обязательно считайте число вращений. Это понадобится при монтаже новой детали.
5. Далее можно устанавливать на посадочное место новую тягу.
6. Используя резиновые хомуты, зафиксируйте резиновый кожух.
7. Рулевой наконечник следует накрутить на заранее подсчитанное количество вращений.
8. Установите на место контргайку и выполните запрессовку наконечника.
9. Поставьте на место колесо. Если необходимо поменять вторую рулевую тягу, то проделайте вышеописанные пункты с другой стороны.

На этом процедура не окончена. При любых вмешательствах в подвеску транспортного средства необходимо провести сход-развал. Здесь уже не получится обойтись без помощи автосервиса. Только после этого можете провести качественный тест драйв и проверить работу рулевых тяг. Убедитесь, что стук исчез, руль стал поворачиваться нормально, а отклонения от прямолинейной траектории движения больше не происходят.

Если посторонние шумы в подвеске остались, то проблема не в рулевых тягам. Чтобы сэкономить свои время и силы, рекомендуем направиться в специализированную СТО и точно выяснить, что является источником проблемы. Когда сломанная деталь будет найдена, тогда уже вам придется выбирать, делать ли ремонт самостоятельно или доверить работу автомеханикам.

Технология ремонта

Чтобы заменить рулевой наконечник, неважно, правый он будет или левый, следует не только иметь рекомплект, но и специальный инструмент, иначе демонтировать тяги вряд ли удастся. Кроме этого, должна быть яма или подъемный механизм, для удобства работы

Как поменять? Замена износившейся детали осуществляется тогда, когда в одном из наконечников, имеется ввиду левый и правый имеется люфт. Перед заменой обязательно сверяются номера деталей.

Чтобы добраться до неисправного элемента, придется снять переднее колесо и, лишь затем удастся открутить гайку шарового механизма. Чтобы рассоединить деталь наконечника, производят несколько ударов тяжелым инструментом (молотком) по нему снизу.

После этого, откручивают фиксирующую гайку и снимают весь рулевой наконечник. Перед установкой новой детали, приобретая которую, нужно не забывать про артикул, лучше смазать резьбовую часть смазкой. Деталь устанавливается по той же схеме, по которой была установлена изношенная деталь. После чего производится затягивание гайки шарового механизма и гайки, которая контролирует положение рулевой тяги.

Замена осуществляется по одинаковой схеме, как для левого, так и правого наконечника.

В процессе ремонта Renault Logan следует особое внимание уделять целости пыльника. Если он поврежден, то в скором времени стук возобновится

• Если в рулевой тяге появился люфт и слышен стук, то от этой неисправности избавляются только заменой деталей, на новые. Дело в том, что эти элементы ремонту не подлежат.
• Для замены тяги снимается пыльник. Но перед этим, придется снять два хомута, которые расположены с внутренней и наружной стороны тяги.
• После освобождения тяги, снимаются пыльники, потянув их наружу и в сторону. При помощи специально инструмента тяга демонтируется, а на ее место устанавливается новая деталь. Сборка механизма тяги осуществляется в обратном порядке.
• Как поменять пыльник? Для замены пыльника рулевого механизма, придется разобрать механизм тяги и рулевой наконечник, и лишь после этого изношенная деталь меняется на работоспособную. После установки рабочей детали механизм тяги собирается в обратном порядке. Как правило, после подобных действий необходимо отрегулировать сход-развал.

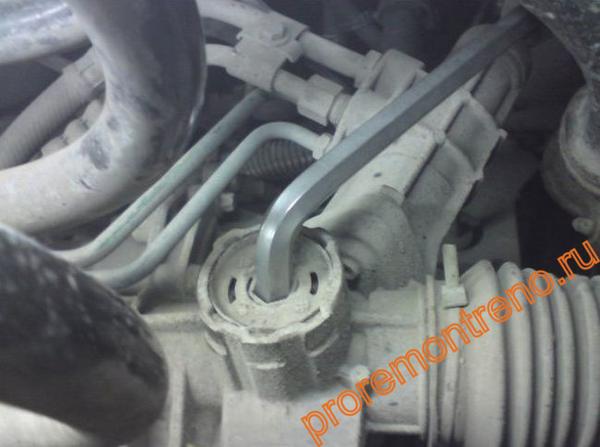

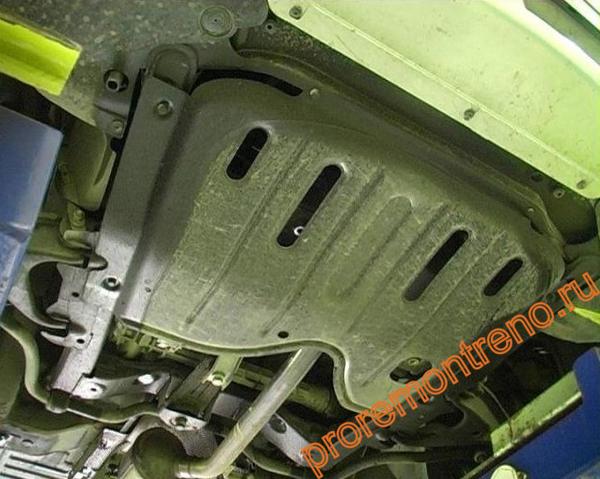

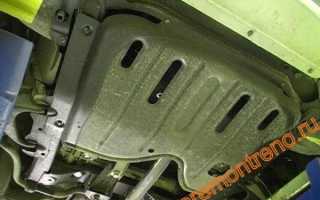

• В случае необходимости, осуществляют замену рейки ГУРа. Чтобы ее заменить, необходимо осуществить несколько этапов, о которых написано ниже.
• В первую очередь сливается жидкость с ГУРа, а затем вал отсоединяется от привода рейки.
• На следующем этапе откручиваются болты, которые фиксирую рейку на подрамнике автомобиля. Рено Логан располагает двумя подобными болтами.
• Для правильной обратной сборки механизма нужно позаботиться о разметке, иначе будет нарушен угол поворота руля.
• Поскольку вал перемещается только в одной плоскости, то его достаточно пометить одной точкой.
• Отсоединив правый и левый непосредственно рулевой наконечник, деталь аккуратно извлекается.
• Приготовив рабочую деталь, ее так же аккуратно устанавливают на место изношенной. Приобретая новый элемент не забываем про артикул.
• Все шаги по сборке и регулировке осуществляют в обратном порядке.

Замена рейки без ГУРа осуществляется в таком же порядке, как и с ГУРом, за исключением операции по сливу жидкости.

Как продлить срок службы рулевых тяг

Совет банальный, но очень важный. Осторожно ездите и старайтесь не влетать на полной скорости в ямы и колдобины. В больше чем половине случаев тяги ломаются от ударов. Также рекомендуется каждые 20-30 тысяч пробега проводить осмотр тяговых. Пыльники защищают конструкцию, поэтому необходимо контролировать их состояние. Как только найден дефект или разрыв, сразу же поменяйте их. Даже маленькое отверстие в пыльнике станет причиной попадания воды и пыли во внутренний механизм тяги. Чем чаще вы будете проводить осмотр, тем меньше вероятность критической поломки. Обратите внимание, что в магазинах продаются специальные ремкомплекты, которые позволяют заменить самые быстро изнашиваемые детали. Их стоимость ниже новых деталей, поэтому они помогут поддерживать тяги в работоспособном состоянии без больших вложений.
