Устройство двигателя

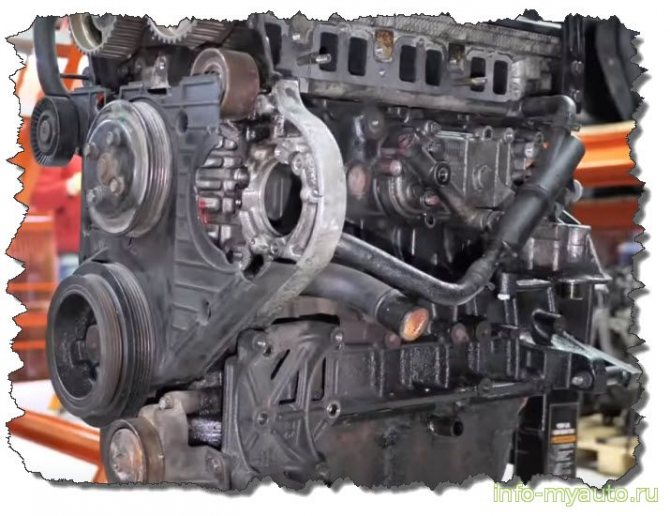

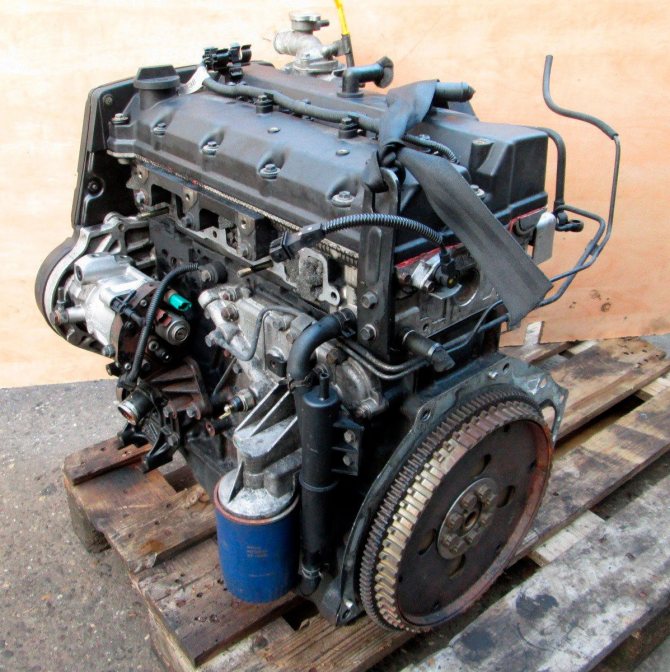

В конце 1990-х годов на корейских фабриках началось производство 2,9-литрового дизельного агрегата, который получил маркировку J3. Это был типичный мотор, построенный на основе чугунного блока и алюминиевой ГБЦ. Архитектуру двигателя можно считать квадратной — использован коленвал с рабочим ходом 98 мм, диаметр поршня равен 97,1 мм. Моторы такой конструкции обладают оптимальным соотношением тяги и расхода топлива.

J3 — тяжелый и очень надежный агрегат. Моторы устанавливались на грузовички Kia Bongo.

Алюминиевая головка блока цилиндров построена по системе DOHC — имеет 2 распределительных вала и 16 клапанов. Конструкцией предусмотрены гидрокомпенсаторы, регулировка клапанов не требуется. Никаких систем изменения фаз газораспределения не предусмотрено. Привод ГРМ осуществляется с помощью ремня. Дизельный агрегат гнет клапана при обрыве зубчатого элемента. Дизель оснащен системой питания Common Rail Delphi, это полностью электронный впрыск дизельного топлива, работающий под огромным давлением в 2500 бар.

Мощностные характеристики агрегата нельзя назвать высокими. Атмосферная версия развивает всего 126 лошадиных сил — такой мощности очень мало для передвижения даже пустых грузовиков, что уж говорить про груженые машины. Именно поэтому появилась турбированная версия. Мотор оснащен компрессором RHF5 2B. Установка турбонаддува позволила поднять мощность до 185 л.с., а крутящий момент до 350 Hm.

Топливная система Common Rail Delphi очень привередлива к качеству топлива, а ее элементы имеют очень маленький ресурс — всего 150 тысяч километров.

В целом агрегат получился достаточно надежный. Но он «придирчив» к качеству топлива и фильтрующих элементов. Кроме того, атмосферные установки откровенно слабоваты. Система подачи топлива Common Rail Delphi не заслужила хорошую репутацию у автовладельцев по нескольким причинам:

• непригодность к ремонту;
• низкий ресурс дизельных форсунок;
• оригинальные запчасти CR Delphi достаточно дорогие;
• при больших пробегах топливный насос высокого давления начинает гнать стружку;
• не переносит конденсат в топливном баке, также нельзя заливать никакие присадки в дизельное топливо;

Если отвлечься от сложного обслуживания топливной системы, то силовой агрегат можно назвать «беспроблемным», даже турбо моторы выдерживают до 500 тысяч километров при правильном уходе.

Особенности силового агрегата J3 представлены ниже:

• чугунный блок делает двигатель достаточно увесистым;
• топливная система Common Rail Delphi;
• 16-клапанная алюминиевая ГБЦ;
• наличие гидрокомпенсаторов;
• 2 версии — «турбо» и «атмо»;
• ременной привод ГРМ.

Двигатель J3 2.9 CRDI Хендай — Киа — обзор неисправностей

Корейский дизельный двигатель объемом 2.9 литра CRDi собственной разработки Киа и Хендай. Мотор J3 устанавливали на автомобили Киа Карнивал, Киа Бонго и Хендай Терракан с 1999 по 2014 год.

Двигатель с 1999 года оснащался механическим топливный насосом Bosсh. Такие модели имели аббревиатуру 2.9 TD, а с 2002 года за впрыск топлива отвечала система Common rail от Delphi, получив аббревиатуру CRDi.

Топливная система Delphi имеет ряд недостатков, которые напрямую влияют на надежность этого агрегата.

Быстроразъемные соединения в топливных магистралях со временем теряют свою герметичность, и возникает подсос воздуха. Характерные особенности троит, не тянет, не заводится. ТНВД Delphi может быстро выйти из строя и потянуть за собой форсунку. Старые соединения лучше заменить на бензостойкие шланги диаметром 8мм и хорошие хомуты.

Если на данном двигателе установлен автономный подогрев и после прогрева двигатель не запускается, а после запуска начинает не ровно работать и троить. Виной всему не правильная установка подогрева охлаждающей жидкости. Подогрев должен быть установлен в месте с термореле, которое в при температуре в -5 градусов размыкает датчик температуры антифриза. В этом случае блок управления двигателем начинает запускать мотор как в сильнейший мороз и проблема с неустойчивой работой двигателя исчезнет.

Электроника двигателя 2.9 CRDi достаточно продвинутая и все ошибки ЭБУ (электронный блок управления) можно найти в процессе диагностики. Если двигатель не развивает мощность более 3000 оборотов, это означает, что мотор работает в аварийном режиме. Неисправность датчика расхода воздуха можно проверить, сдернув с него фишку. Если поведения двигателя не изменится, это означает, что проблема в датчике. Если неисправен датчик, установленный на топливной рампе или обрыв проводки, в таком случае фиксируется ошибка низкого давления в топливной рампе.

Ошибка цепи форсунок, в этом случае двигатель на ходу под нагрузкой переходит в аварийный режим и теряет мощность. В этом случае обнаруживается нарушение изоляции косы форсунок. Ищем замыкание и восстанавливаем изоляцию.

До 2006 года на двигатель J3 устанавливалась турбина IHI. Без управляемой геометрии с перепускным клапаном, картридж турбины смазывается маслом и охлаждается антифризом. Турбина надёжная при использовании качественного масла, но были случаи, когда турбина начинала гнать масло во впуск, и двигатель уходил в разнос за считанные минуты.

Если плавающие обороты и троение исчезает при нажатии педали тормоза, всему виной датчик положения педали тормоза, который замыкает и передает информацию не только на задние стоп сигналы, а еще в блок двигателя.

Топливная система Common rail напрягала водителей на столько, что данную систему вырезали и меняли на механический насос Бош, механические форсунки и устанавливали педаль газа с тросиком. И по деньгам такое переоборудование стоит дешевле, чем ремонтировать систему Common rail от Delphi.

Система Common rail очень требовательна к качеству топлива и обслуживания. Если ТНВД от некачественного топлива начинает гнать стружку, стружка попадает в форсунки и убивает всю топливную систему за какие-то 30 км. Также Common rail может выйти из строя, если не правильно прокачать систему после замены топливного фильтра. После ремонта топливной системы, стружку нужно удалять отовсюду, даже рекомендуют заменить крышку заливной горловины.

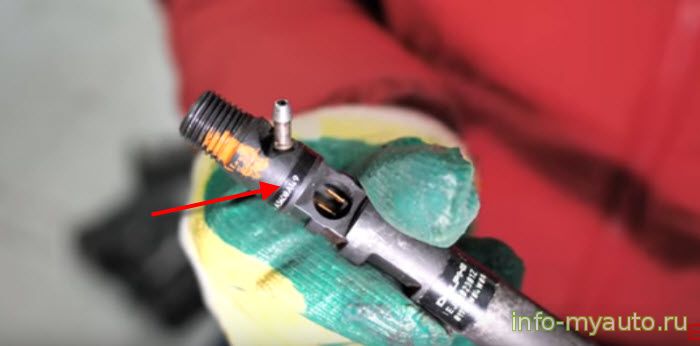

Топливные форсунки Delphi чувствительны к качеству топлива и установки. Если при установке их не наполнить дизелем (не прокачать), при запуске двигателя, они могут заклинить. На качественном топливе срок службы форсунок 150 тыс.км. пробега, затем форсунки начинают сильно сливать топливо в обратку, и двигатель начинает троить, дымить и неустойчиво работать.

На каждой топливной форсунке есть корректировочный код, который даётся после прогона форсунки на стенде и этот код прописывается в блок управления двигателем. Если на форсунке менялся распылитель, придется генерировать код заново. Если прописать корректировочный код, который прописан на заводских форсунках заново в блок управления, тогда сбрасываются старые адаптации и блок двигателя может скорректировать работу отремонтированной форсунки.

На Киа Карнивал дополнительная печка устанавливается в задней части автомобиля, трубки охлаждения проходят по днищу автомобиля, по которым циркулирует антифриз. Если трубки сгниют и антифриз вытечет, перегрев данному двигателю обеспечен.
Теги хендай, CRDI, киа, двигатель

Регламент обслуживания J3

Производитель заложил огромный ресурс в силовой агрегат, но чтобы сохранить его, требуется систематично выполнять техническое обслуживание, а также использовать качественные запчасти и расходники. При хорошем обращении двигатель способен пройти до 500 тысяч километров. Так как мотор оснащен системой Common Rail Delphi, требуется использовать высококлассные топливные фильтры, а также соблюдать регламент их замены.

Важнейшим расходником для любого двигателя является моторное масло. Для двигателя J3 качество смазки довольно важно, поскольку гидрокомпенсаторы очень прихотливы к лубриканту. К подбору масла следует отнестись с умом. Производитель рекомендует масла вязкости 5w-30, 5w-40, 10w-40 на синтетической или полусинтетической основе.

Ниже представлен подробный регламент обслуживания:

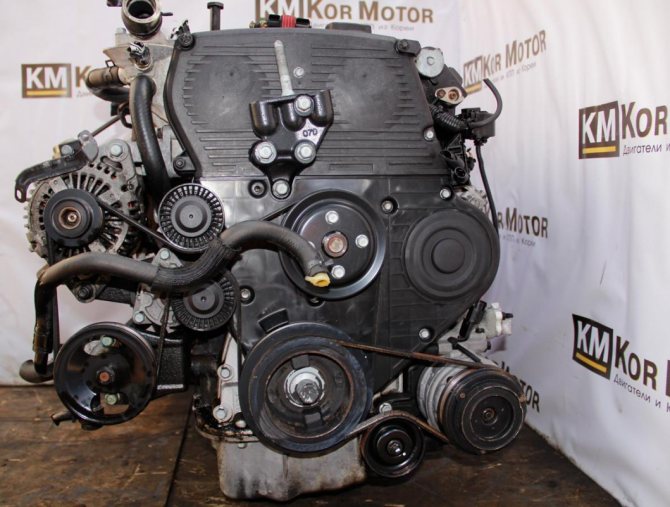

• Каждые 100 тысяч километров требуется замена ремня ГРМ, а также всех натяжителей и обводных роликов. Если пренебречь этим правилом, то ремень может перескочить или порваться. Двигатель J3 гнет клапана. При повреждении механизма ГРМ клапана встретятся с поршнем, и тогда мотору поможет только капитальный ремонт. Замена ремня газораспределительного механизма должна производится согласно регламенту.
• Полная замена охлаждающей жидкости требуется после 5 лет эксплуатации автомобиля. Помпа требует внимания чаще — каждые 50 тысяч километров рекомендуется ее менять, для собственного спокойствия. Также раз в полгода следует осматривать систему охлаждения на предмет подтеков, это поможет сохранить ее исправной.
• Каждые 150 тысяч километров требуется производить дефектовку дизельной системы питания. Производитель Common Rail Delphi заявляет, что ресурс форсунок составляет 150 тыс.км. После дефектовки требуется заменить изношенные элементы. Пренебрежение этим правилом приведет к повышенному расходу топлива, а также некорректной работе двигателя.
• Раз в год требуется проверять состояние приводных ремней навесного оборудования. Если есть трещины или полезли нитки, требуется незамедлительно заменить такой элемент. В среднем их ресурс около 200 тысяч километров, следует понимать, что попадание ГСМ на ремни сократит их ресурс в разы. Схема ремней навесного оборудования достаточно проста, любой из них можно заменить самостоятельно.
• Фильтрующие элементы следует менять раз в 30 тыс.км. Выбор топливного фильтра требует особого внимания, лучше использовать самый качественный фильтр, поскольку Common Rail Delphi очень требовательна к качеству топлива и фильтра.
• Замену масла рекомендуется производить каждые 10000 км.

Обзор неисправностей

Двигатель J3 имеет совершенно типичные для моторов данного типа «болезни»:

Кроме того, на турбированных версиях одной из характерных проблем является износ турбины. Возникает это в основном из-за двух причин — износ или попадание пыли в турбину. В любом случае начинается заброс масла во впуск. Это может вызвать разнос двигателя. Именно поэтому требуется следить за состоянием турбины и вовремя ее обслуживать.

Турбина нередко доставляет проблемы владельцам моторов J3.

В целом агрегат достаточно надежен. Конструкция его проста, поэтому любые технические работы с данным мотором может выполнить обычный автомобилист. Капремонт также можно выполнить своими руками.

Неисправности

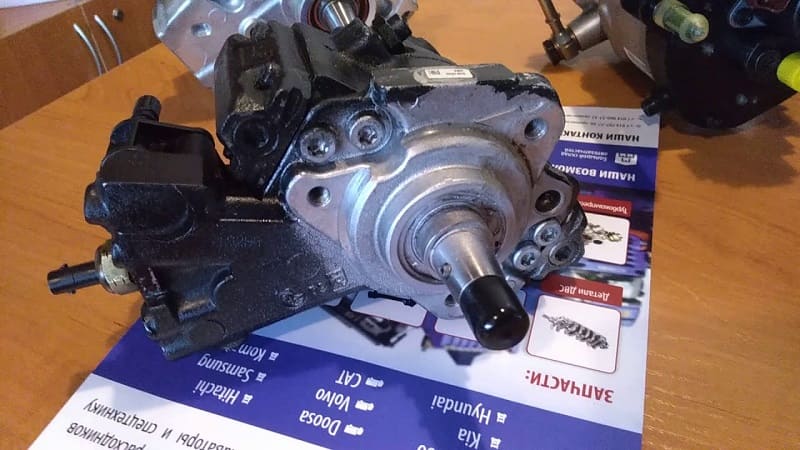

ТНВД доставляет больше всего проблем

Больше всего проблем доставляют ТНВД и форсунки — и это неудивительно, так как это дизельный агрегат. Что касается других проблем, то они представлены ниже:

• сильное нагарообразование из-за прогара форсуночных шайб;
• увеличение расхода топлива после ремонта, что вызвано загрязнением трубок и бака;
• периодическое зависание на определённых оборотах по причине глюков электронного блока управления;
• проворот вкладышей из-за масляного голодания, вызванного засорением приёмника.

Двигатель совершенно не переносит низкосортной солярки с примесями воды. Установка специального сепаратора и регулярное обновление топливного фильтра помогут данную проблему решить.

Список моделей авто, в которые устанавливался

Hyundai Terracan

Россия

Hyundai Terracan (09.2004 — 12.2007) рестайлинг, suv, 1 поколение, HP

Южная Корея

Hyundai Terracan (02.2001 — 06.2004) suv, 1 поколение, HP

Kia Bongo

Россия

Kia Bongo (01.2009 — 01.2012) грузовик, 4 поколение, PU

Южная Корея

Kia Bongo (01.2004 — 01.2012) грузовик, 4 поколение, PU

Kia Bongo (01.2004 — 05.2005) рестайлинг, минивэн, 3 поколение, CT

Перечень модификаций

Модификаций было всего 2: «а:

• Атмосферная версия оснащена прямым впрыском топлива, 16-клапанной ГБЦ и ременным приводом ГРМ. Развивает 123 лошадиные силы и 260Hm крутящего момента. Выпуск двигателя продолжался достаточно долгое время
• Турбированная версия оснащена нагнетателем RHF5 2B. Турбонаддув позволил существенно поднять мощностные показатели — двигатель теперь развивает 163 лошадиные силы, а его крутящий момент равен 345 Hm. Установка нагнетателя позволила снизить расход топлива до 10 литров в смешанном режиме. Мотор оснащен системой питания Common Rail Delphi.

Турбированная версия мотора оснащена интеркулером и системой непосредственного впрыска топлива.

Стоит ли переделывать Common Rail на механический ТНВД?

Многие владельцы автомобилей с ДВС 2.9 CRDi заменяют компоненты Common Rail форсунками и ТНВД Bosch от мотора 1999-2001 гг. выпуска. На практике это несложно, нужно лишь просверлить новые отверстия в передней крышке двигателя под насос. А механические форсунки и топливные проводы устанавливаются без проблем.

Оправдана ли такая переделка? Вполне, так как она обходится дешевле ремонта изношенных форсунок и ТНВД Delphi, а главное – избавляет от целого ряда неисправностей и незапланированных расходов.

Подобрать и заказать двигатель 2.9 CRDi, а также необходимые механизмы и комплектующие вы сможете на сайте . Мы на 100% уверены в качестве запчастей, которые предлагаем.

Двигатель J3 атмосферный: технические характеристики

Немного информации о моторе D4BH

Использовался данный агрегат в период с 01.2004 по 12.2011 и зарекомендовал себя как ДВС с длительным эксплуатационным сроком и средней мощностью:

• Для атмосферной версии – 103 л.с.
• Для мотора с турбиной – от 94 до 103 л.с.

Из положительных моментов данного можно назвать конструктивные особенности блока цилиндров, который, как и выпускной коллектор, выполнен из высококачественного чугуна. Остальные детали (впускной коллектор, ГБЦ) выполнялись из алюминия. ТНВД для серии моторов D4BH использовались как механические, так и инжекторного типа. Заводом производителем указывался пробег в 150000 км, но при реальной эксплуатации он составлял более 250000 км, после чего требовался капительный ремонт.

Двигатель J3 турбо: технические характеристики

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
