Всех приветствую. Как обычно беда приходит не одна, накрылся недавно ступичный подшипник, ну денег нет, ездить особо до лета не нужно, решил заодно сделать салон, а именно переложить шумку, подключить сигнализацию с автозапуском, наладить центральный замок, заменить ваккуумник на АДС…ну и пошло поехало. Сегодня в связи с давним зудом, замерить компрессию, прогрел мотор и понеслась:

Пока залил в цилиндры керосин, на случай залегания колец, но судя по недавно появившемуся стуку, думаю дело гораздо хужее.

Расстроившись — снял клапанную крышку и замерил ГРМ…

Как все это еще и ездило — непонятно.

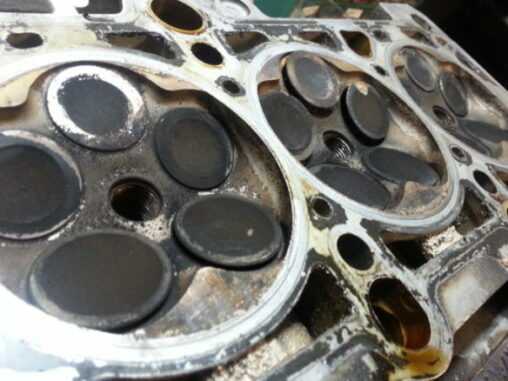

Думаю скинуть голову, посмотреть обстановку в 3 и 4 цилиндре, а так же поменять прокладку, на металлическую, но поскольку блок у меня с прорезями между цилиндрами, как лучше поступить?

Думал гидрокомпенсатор, снял валы, ни один не продавливается, все жеско и четко. Гидрики кстати INA

Какая Компрессия Должна Быть В Двигателе 405

Многие автовладельцы слышали термин «сжатие», но что это значит? Прочитав статью, вы узнаете, что в двигателе должно быть сжатие и как оно затягивается. Также скажи:

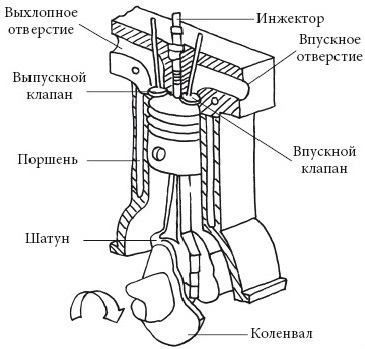

Когда поршень поднимается, он сжимает топливовоздушную смесь, которая заполняет камеру. Чтобы сгорание топлива было очень эффективным, необходимо обеспечить достаточное давление в цилиндрах (сжатие). Действительно, чем выше давление первого рабочего цикла, тем больше отработавший газ давит на поршень, заставляя его крутить коленчатый вал. Если компрессия двигателя недостаточна, происходит следующее:

Спиннинг толкает поршень вверх. Закрытые клапаны, прокладки головки цилиндров и поршневые кольца предотвращают утечку газа из камеры сгорания, вызывая повышение давления. Когда поршень почти достигает верхней мертвой точки (ВМТ), топливовоздушная смесь воспламеняется. В результате давление в камере сгорания резко возрастает и начинает выходить из положения. через поршень, шатун и коленчатый вал. Таким образом, давление в камере сгорания преобразуется во вращение коленчатого вала. Сколько продуктов сгорания будет выбрасываться поршнем, зависит от компрессии и от того, сколько будет идти в системы охлаждения или смазки, чтобы загубить двигатель.

Цилиндр во время циклов сжатия / сгорания представляет собой замкнутую систему, состоящую из:

Повреждение любой части, которая образует эту замкнутую систему, приводит к снижению давления. Если поршень треснет, сгорит или поврежден, выхлопные газы будут вытекать, что отрицательно скажется на мощности и ресурсах двигателя.

В большинстве случаев давление падает через изношенные или коксовые кольца.

Износ колец происходит из-за трения о стенках камер сгорания. Повышение температуры двигателя приводит к увеличению размеров колец, когда их замок перестает контролировать свои обязательства, они оставляют царапины на цилиндрах, разрушая хонингование. Неправильная воздушно-топливная консистенция, неисправность систем зажигания или впрыск топлива приводят к тому, что кольца покрываются слоем несгоревших смол, что приводит к потере их подвижности и прекращению работы замка. Кольцо замерзает самого высокого размера, потому что замок забит смолой и не может быть уменьшен. При работе на холодном двигателе трение между кольцом и стенками цилиндра очень велико, что приводит к его повреждению.

Формирование сажи и лаковых отложений

Плохая воздушно-топливная консистенция, неправильное зажигание или время впрыска топлива, а также неправильное время срабатывания клапана приведут к тому, что воздушно-топливная смесь будет светиться при прохождении через клапаны. Из-за этого земная поверхность клапанов выгорает, теряет свою плотность, что приводит к снижению давления, а затем к увеличению повреждений в будущем. Перегрев, длительное вождение на низких скоростях и более высоких передачах, при внезапном запуске или длительной работе двигателя при мощности, близкой к максимальной, увеличивается вероятность выгорания или поломки прокладки головки цилиндров. Если прокладка повреждает цилиндр и масло или канал охлаждения, горячие газы попадают в соответствующую систему, резко сокращают срок службы антифриза или масла, а охлаждающая жидкость и масло увеличивают сгорание топлива в цилиндрах.

Если жесткость, разница сжатия в цилиндрах превышает 0,5 атмосферы, требуется замена кольца. Если оно замерзло, показало снижение компрессии во всех цилиндрах на 0,5 атмосферы, более того, на фоне снижения мощности двигателя, увеличения расхода топлива или голубоватого дыма из трубы, возникла проблема в кольцах и уплотнениях штока клапана. Если он замерз, показано, что давление заметно ниже, чем должно быть (разница составляет более 3 атмосфер), и из выхлопной трубы выходит синий или белый дым, затем подается сигнал о сломанной прокладке Головка цилиндров.

Если оно жесткое, оно показывает падение сжатия ниже 6 атмосфер в одном или нескольких (не во всех) цилиндрах, возможно, возникла проблема с продувочным клапаном.

Если он замерзает, он показывает нормальное сжатие, и из выхлопной трубы выходит черный (от слегка заметного серого до густого темного) дыма, также уменьшается мощность двигателя или увеличивается расход топлива, несоответствие при неисправности свечей, форсунок или карбюратора. Если уровень масла вообще падает, возникает проблема с повреждением колец или колпачков масла для скребка. Если вы понимаете причину потери компрессии, то можете сделать небольшой ремонт. Если, согласно результатам измерений, компрессия во всех цилиндрах является равномерной и ниже, чем должна быть, добавьте 10-15 мл моторного масла в цилиндры. Увеличение компрессии указывает на необходимость замены колец.

Чтобы держать его замороженным, вам будут помогать помощник и устройство, называемое компрессором. Это устройство доступно в разных версиях. Но устройство работает по одному принципу. оно определяет давление в камере сгорания. Измерение компрессии выполняется только на крутом двигателе. Снимите свечи зажигания с бензинового двигателя или свечи зажигания с дизельного двигателя и вставьте (затяните) компрессор в 1-й цилиндр.

Попросите помощника быть там, чтобы включить зажигание и запустить стартер в вашей команде. Время измерения 2-3 секунды. Посмотрите, сколько показывает устройство, и сравните его с желаемым значением. Затем повторите ту же операцию на других цилиндрах. Разница в измерении компрессии на холодном и горячем двигателе составляет 2-5 атмосфер.

компрессия змз 406

Нормальное сжатие двигателя зависит от степени сжатия. Определяется по формуле. кратность сжатия 1,3. Другими словами, для двигателей с степенью сжатия 8-9 сжатие должно составлять не менее 11 атмосфер (от 10,4 до 11,7). Для двигателей с коэффициентом сжатия 10 или выше нормальное сжатие должно составлять не менее 13 атмосфер. Нормальное сжатие дизельного двигателя должно быть больше 26, что соответствует степени сжатия 20. Если сжатие на крутом двигателе составляет менее 1 атмосферы ниже, необходимо определить, что вызвало неисправность, и устранить ее. В неприятном случае срок службы двигателя начнет уменьшаться, и в скором времени потребуется более сложный и дорогой ремонт.

Источник

Какая Компрессия Должна Быть В Двигателе Змз ~ AUTOTEXNIKA.RU

Проверка компрессии двигателя ЗМЗ-406

компрессия

(давление в конце такта сжатия) в цилиндрах является важным показателем для диагностики состояния двигателя без его разборки. Исходя из среднего значения сжатия и разности значений в отдельных цилиндрах, можно с достаточной точностью определить степень общего износа деталей шатуна и поршневой группы двигателя, выяснить неисправности этой группы и частей клапанного механизма.

Вот так выглядит компрессор. Существуют варианты компрессоров, в которых вместо свечи зажигания установлен резиновый наконечник вместо резьбового фитинга. При испытании на сжатие такие компрессоры просто очень прижимаются к отверстию свечи зажигания.

Необходимыми критериями правильности показаний при испытании на сжатие являются исправность стартера и его электронных схем, кроме того, аккумулятор полностью заряжен. Вам понадобится 21-дюймовый ключ для выключения свечей зажигания.

1. Выпуск двигатель

и нагреть его до рабочей температуры.

Рисунок 4

4. Стоп двигатель

, Отсоедините блок низкого напряжения от модуля зажигания.

Предупреждение Включение двигателя на стартер с отключенными высоковольтными клеммами и выключенным модулем зажигания приводит к разрыву высоковольтной цепи.

На двигателе ZMZ-40524 снимите катушки зажигания со свечей зажигания, сначала отсоединив жгут проводов от их состояния.

3. Откручиваем остатки свечи от нашего покупателя

4. Отсоедините топливный насос, сняв клеммную колодку реле топливного насоса.

5. Вкрутите компрессор в отверстие свечи зажигания проверяемого цилиндра. 6. Полностью нажмите педаль акселератора, чтобы полностью открыть дроссель. 7. Включите стартер и вращайте коленчатый вал двигателя, пока давление в цилиндре не увеличится. Это соответствует примерно четырем тактам сжатия.

8. После записи показаний компрессора установите стрелку компрессора в ноль, нажав на выпускной клапан.

Заметка. Для компрессоров различной конструкции показания являются вариациями, которые сбрасываются в соответствии с принципами методов (согласно примечанию к устройству). 9. Повторите эти действия для других цилиндров. Давление не менее 660 кПа (6,65 кгс / см2) не должно различаться в разных цилиндрах более чем на 98 кПа (1 кгс / см2). уменьшенный компрессия в отдельных цилиндрах это приводит к плохому размещению клапанов на седлах, повреждению прокладки головки цилиндров, поломке или обжигу поршневых колец. уменьшенный компрессия

в многочисленных цилиндрах указана полная катушка поршневых колец. 10. Залейте приблизительно 20 см3 окрашенного моторного масла с низким сжатием в цилиндр, чтобы определить обстоятельства недостаточного сжатия и заново определить степень сжатия. Если показания компрессора увеличиваются, поршневые кольца могут стать более дефектными. Если сжатие остается постоянным, это указывает на слабое прилегание пластин клапанов к их седлам или повреждение прокладки головки цилиндров. Ненужные советы Конечно, причина недостаточного сжатия может быть найдена путем подачи сжатого воздуха в цилиндр, в котором ранее был установлен поршень во время сжатия ВМТ. Для этого снимите наконечник с компрессора и присоедините к нему шланг компрессора. Вставьте наконечник в отверстие для свечи зажигания и подайте воздух в цилиндр под давлением 200-300 кПа. чтобы предотвратить включение коленчатого вала двигателя, включите максимальную передачу и затормозите стояночный тормоз. Выход воздуха (дроссель) через дроссель указывает на утечку впускного клапана, а через глушитель — на утечку выпускного клапана. Если прокладка головки блока цилиндров повреждена, воздух будет проходить через горловину расширительного бачка в виде пузырьков, другими словами, в соседний цилиндр, который имеет соответствующий шипящий звук. Во время разработки компрессионных колец воздух будет проходить через масляный щуп.

Как измерить компрессию. Двигатель ЗМЗ 402.

В этом видео мы измеряем компрессию двигателя ZMZ 402. Наш экземпляр еще вполне жив))). Видео.

Применение

Урал-375 применялся, в первую очередь, в вооружённых силах, где на его базе было создано множество комплексов:

Автомобиль нашёл применение и в народном хозяйстве, в частности использовался нефтяниками и геологами, кое-где до сих пор эксплуатируется в силу исключительной проходимости. Как правило, в народном хозяйстве бензиновый двигатель ЗИЛ-375 с высоким расходом топлива заменяется более экономичными и мощными дизельными двигателями ЯМЗ-236 и ЯМЗ-238, что значительно улучшает многие показатели автомобиля. [ источник не указан 1465 дней

Как работают газовые компрессионно-воспламеняющиеся двигатели

Летом 2021 года Mazda сделала объявление: автомобильная компания нашла способ сделать бензиновые двигатели с воспламенением от сжатия для легковых автомобилей. Mazda заявила, что ее новый двигатель может улучшить экономию топлива на 20-30 процентов, что является значительным достижением для бензинового двигателя.

Прежде чем углубиться в эту технологию, стоит отметить, что двигатель с воспламенением от сжатия не является новой концепцией.Автомобили Формулы 1 используют двигатели с воспламенением от сжатия, и несколько других автопроизводителей пытались разработать коммерчески жизнеспособную версию для легковых автомобилей. Но двигатель Mazda, получивший название Skyactiv-X, станет первым серийно выпускаемым и коммерчески доступным двигателем этого типа. Благодаря Джей Чену, инженеру по трансмиссии Mazda, HowStuffWorks удалось узнать, как был достигнут этот прорыв. Сначала, однако, мы должны взглянуть на основные функции двигателя.

Двигатель работает, зажигая топливо двумя способами: нагрев и сжатие.Двигатели с искровым зажиганием встречаются в большинстве бензиновых автомобилей. В двигателях этих типов свечи зажигания горят, чтобы зажечь топливо в камере сгорания, в то время как топливно-воздушная смесь также сжимается. Конечно, это очень упрощенная версия процесса, чтобы проиллюстрировать основное различие между двумя типами двигателей. Двигатели с искровым зажиганием следуют за циклом и требуют точной синхронизации для работы, но, как правило, надежны при различных условиях [источник: рыцарь].

Стандарты и нормы

Существует мнение владельцев современных автомобилей, что компрессия горячего мотора может иметь значение от 8 до 10 атм.

Норма компрессии в цилиндрах любого двигателя от 12 атм, за редким исключением.

На автомобилях эксплуатируются двигатели различной конфигурации, определяемой количеством клапанов и распределительных валов, геометрией впускного коллектора, установленной шатунно-поршневой группы. В соответствии с этим рассчитывается его конкретная степень сжатия — это отношение полного объема цилиндра к объему камеры сгорания.

Чем выше степень сжатия, тем выше значение компрессии. У бензиновых двигателей степень сжатия находится в пределах 8 — 12 единиц, что указывают в технической документации конкретного автомобиля. Теоретически определить какой должна быть компрессия в цилиндрах для конкретного двигателя не сложно. Достаточно величину степени сжатия умножить на коэффициент 1.3.

К примеру, степень сжатия в характеристиках автомобиля указывается равной 9,5 единиц, умножив 9,5 на коэффициент 1,3 получим расчетную величину равную 12,35 атм.

Проверка компрессии двигателя ЗМЗ-406

Компрессия (давление в конце такта сжатия) в цилиндрах — важнейший показатель для диагностики состояния двигателя без его разборки.

По среднему значению компрессии и по разнице значений в отдельных цилиндрах можно с достаточной степенью точности определить степень общего износа деталей шатунно-поршневой группы двигателя, выявить неисправности этой группы и деталей клапанного механизма.

Проверяют компрессию специальным прибором, компрессометром, который в настоящее время можно свободно приобрести в крупных магазинах автозапчастей.

Так выглядит компрессометр. Существуют варианты компрессометров, у которых вместо резьбового штуцера для вворачивания вместо свечи зажигания установлен резиновый наконечник.

Такие компрессометры при проверке компрессии просто сильно прижимают к свечному отверстию.

Важными условиями правильности показаний при проверке компрессии являются исправность стартера и его электрических цепей, а также полная заряженность аккумуляторной батареи.

Вам потребуется торцовый ключ «на 21» для выворачивания свечей зажигания.

1. Пустите двигатель и прогрейте его до рабочей температуры.

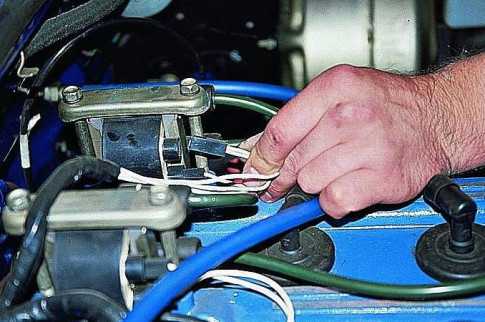

2. Остановите двигатель, отсоедините колодку жгута низковольтных проводов от модуля зажигания.

Предупреждение Проворачивание двигателя стартером при отсоединенных наконечниках высоковольтных проводов и неотключенном модуле зажигания может привести к пробою его высоковольтной цепи.

На двигателе ЗМЗ-40524 снимите со свечей катушки зажигания, предварительно отсоединив от них колодки жгутов проводов.

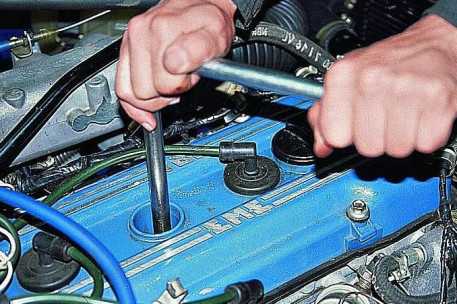

3. Выверните все свечи

4. Отключите топливный насос, сняв колодку проводов с выводов реле топливного насоса

5. Вверните компрессометр в свечное отверстие проверяемого цилиндра.

6. Нажмите на педаль акселератора до упора, чтобы полностью открыть дроссельную заслонку.

7. Включите стартер и проворачивайте им коленчатый вал двигателя до тех пор, пока давление в цилиндре не перестанет увеличиваться. Это соответствует примерно четырем тактам сжатия.

8. Записав показания компрессометра, установите его стрелку на ноль, нажав на клапан выпуска воздуха.

У компрессометров иной конструкции показания могут сбрасываться другими способами (в соответствии с инструкцией к прибору).

9. Повторите эти операции для остальных цилиндров.

Давление должно быть не ниже 660 кПа (6,65 кгс/см2) и не должно отличаться в разных цилиндрах более чем на 98 кПа (1 кгс/см2).

Пониженная компрессия в отдельных цилиндрах может возникнуть в результате неплотной посадки клапанов в седлах, повреждения прокладки головки блока цилиндров, поломки или пригорания поршневых колец.

Пониженная компрессия во всех цилиндрах указывает на износ поршневых колец. 10. для выяснения причин недостаточной компрессии залейте в цилиндр с пониженной компрессией около 20 см3 чистого моторного масла и вновь измерьте компрессию.

Если показания компрессометра повысились, наиболее вероятна неисправность поршневых колец.

Если компрессия осталась неизменной, то это указывает на неплотное прилегание тарелок клапанов к их седлам или на повреждение прокладки головки блока цилиндров.

Полезный совет Причину недостаточной компрессии можно выяснить, подав сжатый воздух в цилиндр, в котором поршень предварительно установлен в ВМТ такта сжатия.

Для этого снимите с компрессометра наконечник и присоедините к нему шланг компрессора.

Вставьте наконечник в свечное отверстие и подайте в цилиндр воздух под давлением 200—300 кПа.

Для того чтобы коленчатый вал двигателя не провернулся, включите высшую передачу и затормозите автомобиль стояночным тормозом.

Выход (утечка) воздуха через дроссельный узел свидетельствует о негерметичности впускного клапана, а через глушитель — о негерметичности выпускного.

При повреждении прокладки головки блока цилиндров воздух будет выходить через горловину расширительного бачка в виде пузырей или в соседний цилиндр, что обнаруживается по характерному шипящему звуку.

При выработке компрессионных колец воздух будет выходить через масляный щуп.

Техническая характеристика советского вездехода

С момента выпуска грузовика постоянно велись работы по его модернизации. Было выпущено еще несколько вариантов Урала с разными техническими характеристиками. В отличие от базовой модели, выпущенные позже автомобили, оснащались металлической кабиной, ветровые окна были глухими, в дверные окна добавлены поворотные форточки.

Также была установлена отводная магистраль для охлаждения движка при отключенном радиаторе, полно-поточная центрифуга и более мощная система отопления салона. Изменения не касались лишь платформы, которая осталась металлической с откидным задним бортом.

Для работы с периферийными устройствами, движению по непроходимой местности, автомобиль Урал 375 оснащался специальным оборудованием.

Наименование	Значение
Лебедка
Тип	Барабанная с встроенным тросоукладчиком
Привод лебедки	Трема карданными валами от раздаточной коробки автомобиля
Редуктор	Зубчато-винтовая глобоидальная пара
Предельное тяговое усилие, кгс	7000
Рабочая длина троса, м	65
Вал отбора мощности	Предназначен для привода дополнительных агрегатов
Тип	Механический, двухскоростной
Отбор мощности	От вала КПП
Производительность	Выдает 20% от максимальной мощности мотора
Передаточные числа (с учетом коробки передач)
первая передача	2,99
вторая передача	1,44
Дополнительная коробка отбора мощности	Предназначена для привода лебедки
Тип	Механическая, односкоростная, комплектована масляным насосом
Отбор мощности	Через первичный вал раздаточной коробки,

Приборы для проверки компрессии

Компрессометр — прибор, состоящий из манометра со шкалой, клапана сброса давления и наконечников. Наиболее удобным является гибкий шланг с резьбовым наконечником, в который установлен ниппель для предотвращения обратного выхода воздуха из прибора. Проверка компрессии в цилиндрах двигателя, предусматривающих в конструкции свечные колодцы, осуществляется вворачиванием гибкого шланга в резьбовое отверстие свечи, что исключает потери сжатого воздуха от неплотного прилегания жестких наконечников без резьбы.

ГАЗ 2705 | Проверка компрессии в цилиндрах двигателей

3.4.9. Проверка компрессии в цилиндрах двигателей

ОБЩИЕ СВЕДЕНИЯ

Измеритель компрессии для бензиновых двигателейПроверка компрессии в цилиндрах бензиновых двигателей

ПОРЯДОК ВЫПОЛНЕНИЯ

Измеритель компрессии для дизелей Процедура проверки ничем не отличается от описанной выше, но имеет свои особенности. Измерение компрессии на дизельных двигателях ПОРЯДОК ВЫПОЛНЕНИЯ

О компрессометрах

Именно этим прибором замеряется данный параметр. Существует множество моделей компрессометров, но отличаются они лишь конструктивным исполнением. Так, данный прибор состоит из наконечника (он устанавливается в свечное отверстие), манометра и обратного клапана. Элементы соединяются между собой толстым шлангом либо металлической трубкой.

Специалисты советуют покупать первый вариант, поскольку часть прибор может упираться о другие навесные элементы из-за жесткого стержня. Также есть компрессометры, что вкручиваются в свечное отверстие или просто прижимаются к нему.

Как мерить компрессию

Бытует мнение, чтобы правильно замерить компрессию в двигателе необходимо стартером провернуть коленчатый вал на два-три оборота. Такой метод приведет к неправильному определению неисправности и как следствие к неоправданным затратам на ремонт двигателя.

Проверку выполняют на разных режимах с целью широкого анализа состояния мотора:

Проверка с закрытой дроссельной заслонкой

Такой способ измерения нужен для определения малых дефектов двигателя, чувствительных при небольшом поступлении воздуха в цилиндры. Это может быть трещина на тарелке клапана, небольшой прогар кромки или отсутствие герметичности в паре седло-клапан. Поступление воздуха через закрытую дроссельную заслонку при замере компрессии ограничивается, и величина ее будет невысокой (от 10 до 11 атм). В связи с малым поступлением воздуха в цилиндры чувствительность на утечки повышается, вследствие чего результаты параметров давления занижаются.

Проверка с полностью открытой дроссельной заслонкой

Для определения сильных износов двс компрессию проверяют с полностью открытой дроссельной заслонкой, обеспечивая максимальное поступление воздуха в цилиндры. Увеличенное количество воздуха способствует росту давления, но также увеличиваются и утечки, но в сравнении с массой поступающего воздуха они настолько малы, что величина падения компрессии незначительна и достигает 12 – 13 а дефекты в двигателе, то снизиться до 8 – 9 атм. Возможные причины:

– Что может быть причиной низкого или нулевого сжатия двигателя

Выполнение теста компрессии двигателя поможет вам обнаружить потенциальные внутренние проблемы, влияющие на производительность двигателя.

При работе в тяжелых условиях или при потере мощности возможно недостаточное сжатие двигателя в одном или нескольких цилиндрах.

Внутренние повреждения двигателя могут быть обнаружены путем проверки компрессии двигателя.

Хотя есть и другие причины низкой компрессии двигателя, но они являются наиболее распространенными.

Проверка компрессии двигателя

Чтобы проверить компрессию двигателя вручную с помощью датчика, все свечи зажигания должны быть удалены. Затем катушка зажигания должна быть отключена или провод высокого напряжения заземлен.Если двигатель имеет без распределительного зажигания, катушки зажигания должны быть отключены, чтобы предотвратить их запуск.

Дроссель также должен быть открыт. Затем двигатель запускается на несколько секунд, пока датчик давления удерживается в отверстии свечи зажигания. Отмечается максимальное показание сжатия, затем процесс повторяется для каждого из оставшихся цилиндров.

Испытание на герметичность цилиндра необходимо выполнить, если обнаружено низкое сжатие.

Это поможет в диагностике того, что происходит внутри двигателя.

Испытание на герметичность цилиндров

Этот тест выявляет специфическую утечку. В этом тесте используется набор манометров с регулирующим устройством, который может количественно определить процент утечки. Это статический тест, который требует больше времени по сравнению с обычным тестом сжатия .

Первые коды пропусков зажигания в двигателе

Что может быть причиной низкого или нулевого сжатия двигателя

Низкое сжатие двигателя в одном цилиндре

Если показания очень низкие в одном цилиндре, очень вероятно, что существует внутреннее повреждение двигателя, например:

Низкое сжатие двигателя во всех цилиндрах

Последовательное низкое сжатие во всех цилиндрах может означать, что проблема в цилиндрах, промытых топливом, существует. Таким образом, это означает, что в двигатель было введено слишком много топлива. В результате все масло было смыто со стенок цилиндра. Масло создает эффект уплотнения между поршнем и кольцевыми узлами и стенками цилиндров блока цилиндров. Это часто встречается в движке с проблемой «затопления».

Если двигатель работает нормально, но работает слабо и дымит, возможно, изношены поршневые кольца. В любом из этих случаев добавьте немного масла в каждый цилиндр, затем повторите испытание на сжатие. Если сжатие резко увеличивается, то вы обнаружили проблему (ы). Если показания сжатия не изменятся, это будет означать проблему синхронизации.

Отсутствие сжатия двигателя в одном цилиндре

седло сброшенного клапана:

Если седло клапана треснет, это приведет к утечке горячих газов, сгорающих как седло клапана, так и клапан.Большинство головок цилиндров изготовлены из алюминия и расширяются с другой скоростью по сравнению с металлическим седлом клапана. Эта разница в скорости расширения может привести к выпадению сиденья из головы. Как только это произошло, цилиндр не будет иметь сжатия, поскольку воздух выходит в порт клапана. После обнаружения головка цилиндра должна быть снята и заменена или отремонтирована.

Сломанная пружина клапана:

Пружина клапана отвечает за закрытие впускного и выпускного клапанов после того, как распредвал открыл их.Со временем пружины клапана могут стать хрупкими и сломаться. В результате можно позволить клапану открыться, что приведет к утечке компрессии.

Сброшенный клапан:

Клапанные держатели представляют собой два полумесяца металла, которые фиксируются в держателе клапана, удерживая клапан на месте. Если эти части сместятся, они могут вылететь из держателя. Следовательно, позволяя клапану попадать в цилиндр, контактирующий с поршнем.

Сломанный клапан:

Головка клапана уплотняется относительно седла клапана.Когда эти клапаны выходят из строя, головка может отделиться от штока. Головка клапана упадет в цилиндр. Это позволит сжатию вытекать из цилиндра, в то же время вызывая сильное повреждение поршня и головки цилиндра.

Повреждение поршня или отверстие:

Поршень может выйти из строя из-за чрезмерного нагрева в камере сгорания. Таким образом, сгоревший поршень обычно будет иметь расплавленный вид; или отверстие полностью сгорело в верхней части поршня. Алюминий может выдержать только столько тепла, а когда становится слишком жарко, он плавится.Основной причиной обычно является детонация и / или предварительное зажигание.

Утечка в клапане

Отсутствует сжатие двигателя во всех цилиндрах

Сломанный ремень ГРМ или цепь:

Каждый двигатель автомобиля нуждается в ремне ГРМ или цепи, чтобы удерживать распредвал в корреляции с коленчатым валом. Когда эти детали выходят из строя, распределительный вал перестает вращаться, что приводит к тому, что впускной и выпускной клапан не открываются и не закрываются. Без вращения распределительного вала двигатель не может сжиматься.

Сломанный распредвал:

Если распредвал сломается, он остановит его, как сломанный ремень ГРМ или цепь.

Низкие или нулевые показания в двух соседних цилиндрах:

Заключение

Кроме того, компрессия двигателя может быть слишком высокой в ​​одном или нескольких цилиндрах.Это будет признаком чрезмерного накопления углерода в двигателе.

Пожалуйста, поделитесь DannysEngineПортал Новости

Смотрите также

Комментарии 62

Всё отлично), я такой двигатель собираюсь в Волгу сунуть)) Естественно двигатель будет прилично Дорабатывается, точней, уже в процессе)

Красавец! Жаль вес гигантский, пихал бы в Волгу себе

1 — в сборе весит 500 кг без коробки. 2 — у меня расход около 35 литров на 100км. на автобусе ЛАЗ Турист 13 тонн с пассажирами. Уже поднята правда ст. сж. 3 — без нагрузочного стенда тяжело выставить УОЗ не известные углы… Плюс минус на тягу на глазок… это не дело. Может у кого есть график УОЗ на ЗИЛе при поднятии СТ. СЖ. до 9 — 11 едениц?

График стандартный. Если есть стенд-легко проверить трамблер. На глаз тоже нормально-ставится ранний начальный угол, проверяется легкость пуска, приемистость и детонацию. Если есть детонация, то можно постепенно поджимать пружины центробежки.

А сколько он весит в таком виде? Не даёт мне покоя идея водружения такого красавца в «Волгу» 24-ку.

не измерял, но пишут около 400 в сборе.

А сколько он весит в таком виде? Не даёт мне покоя идея водружения такого красавца в «Волгу» 24-ку.

А если его форсировать и компрессор зарядить! О, да-это будет такая мощь))

А сколько он весит в таком виде? Не даёт мне покоя идея водружения такого красавца в «Волгу» 24-ку.

Там такой трэш. Не лезет оно. Чайковский то в обрез

А Смысл от движка зиловского? Сейчас на современных джипах движки и мощнее и моментнее, но при этом легче и меньше размерами. И потенциал форсирования у зиловского движка врятли выше чем у современных.

220 л.с. (+-)… А у джипов современных движки бывают и 300 лосей, и более. Да и момент там в 2 раза выше, особенно у дизельных.

Не форсированый 375-й на 93-м 180 л/с, 47.5 кгс/м. На ЗИЛ-114 тот же двигатель форсирован, на 95-м 57 кгс/м, 300 л/с. Ну думаю в среднем на пропане 52 кгс/м будет. Но только вот двигатель джипа в 300 лосей, потянет ли того же ЗИЛа, и долго ли протянет?

Я думаю что долго. Сам подумай, прочность коленвала и ШПГ иноджипа, изначально рассчитанного на 300 лошадок и соответствующий момент, или прочность колена и ШПГ того же зила с мощностью 300, но изначально рассчитанного под 180? Ну а за дизельный диапазон момента, или диапазон момента современного инжекторного движка, я думаю и говорить не стоит, что на зиле с ними будет ездить приятнее и удобнее.

Да нет. Я не случайно привёл пример с двигателем от ЗИЛ-114. У него 300 л/с с моментом в 57кгс/м, соответственно и коленвал расчитан на 350-400 лошадей, а не на 180 ( 180 л/с это серийный выпуск для грузовиков с моментом 47.5 кгс/м ).

Компрессия в цилиндрах 406-го…

Ремонт и доработки

Правила форума – Используйте поиск по темам. Быть может Ваша проблема уже обсуждалась. – Не забывайте указывать модель двигателя, если вопрос касается его работы. – Иногда необходимо указывать год выпуска автомобиля. – Заголовок темы должен отражать суть вашего поста. Остальные правила общения

Компрессия в цилиндрах 406-го…

AlexandrArs » 17 май 2009 14:38
Какая должна быть компрессия? Вчера менял свечи и решил померить (сперва на холодном движке)… в первом цилиндре прибор зашкалил за 16 атм. в остальных по 15 или чуть более… На горячем моторе то же самое. Это нормально?

AlexandrArs Тот, кому на всё положить Сообщения: 1574Зарегистрирован: 08 мар 2009 11:34Откуда: СССР, Москва Ф.И.О.: А.А.Ю. Авто: 3110

• ICQ

Re: Компрессия в цилиндрах 406-го…

Slayer » 17 май 2009 14:42
Что то дофига) Должно быть около 12 это норма. А у тебя двиг не капиталенный?

“ФИ на вас всех! НИК” d___b

Slayer Любитель эксклюзива Сообщения: 5262Зарегистрирован: 13 фев 2009 20:09Откуда: Нижний Новгород Ф.И.О.: Друганов Александр Игоревич Авто: В моих руках: BMW 5 E39 97г.в. 2.5 M52 Volga Siber 10г.в. 2.4L-DOHC Бывшие: Infiniti QX4 98г.в. VG33E ГАЗ 3102 99г.в. 2JZ-GE ГАЗ 3111 01г.в. змз 405 Фото:

• ICQ

Re: Компрессия в цилиндрах 406-го…

Maxi-M » 17 май 2009 14:44
а копресометр точно исправен?:) копресия отличная если это правда

Если у вас нет минутки чтобы написать нормальный вопрос, у меня тем более нет ни секунды чтобы на него ответить.

Maxi-M Тот, кому на всё положить Сообщения: 4114Зарегистрирован: 13 фев 2009 22:29Откуда: НиНо Ф.И.О.: Малышев Максим Олегович Авто: 3110

• ICQ

Re: Компрессия в цилиндрах 406-го…

AlexandrArs » 17 май 2009 15:49
Мотор не капиталенный. Прбег около 80 т.км

Компрессометр вроде исправный. Но наверняка сказать не могу

AlexandrArs Тот, кому на всё положить Сообщения: 1574Зарегистрирован: 08 мар 2009 11:34Откуда: СССР, Москва Ф.И.О.: А.А.Ю. Авто: 3110

• ICQ

Re: Компрессия в цилиндрах 406-го…

Absolution » 17 май 2009 17:10
не поверю никогда, пока сам не увижу! 14,5 – предел мечтаний. 11-13 кгс – норма для 406го.

Волга, ты меня удивляешь!

Absolution Тот, кому на всё положить Сообщения: 568Зарегистрирован: 14 фев 2009 23:40Откуда: НиНо Ф.И.О.: Макс Авто: GAZ3110i

Re: Компрессия в цилиндрах 406-го…

AlexandrArs » 17 май 2009 17:25

Absolution писал(а):не поверю никогда, пока сам не увижу! 14,5 – предел мечтаний. 11-13 кгс – норма для 406го.

завтра попробую сфоткать

AlexandrArs Тот, кому на всё положить Сообщения: 1574Зарегистрирован: 08 мар 2009 11:34Откуда: СССР, Москва Ф.И.О.: А.А.Ю. Авто: 3110

• ICQ

Re: Компрессия в цилиндрах 406-го…

Сергей300 » 17 май 2009 18:28
а он продается-компрессометр?тоже бы не мешало смерить у себя…какая должна быть нормальной?

Сергей300 Тот, кому на всё положить Сообщения: 516Зарегистрирован: 20 мар 2009 14:28Откуда: Дзержинск Ф.И.О.: Коротин Сергей Андреевич Авто: ГАЗ 3110-2,3i -была; Volkswagen Passat Variant B5+ 1,9TDI; Volkswagen Passat B3; Volkswagen Passat Variant B5 1.9TDI

• Сайт
• ICQ

Re: Компрессия в цилиндрах 406-го…

Absolution » 17 май 2009 21:30
Последний раз когда мерял было по 12,8 – 13 кгс. Это норма. Вообще моторист сказал что нормально когда от 11 до 13. Я не знаю у кого больше 14 кгс. Разброс не должен превышать 1-1,5 кгс.

Волга, ты меня удивляешь!

Absolution Тот, кому на всё положить Сообщения: 568Зарегистрирован: 14 фев 2009 23:40Откуда: НиНо Ф.И.О.: Макс Авто: GAZ3110i

Re: Компрессия в цилиндрах 406-го…

Кислый » 18 май 2009 01:20
заинтересовали блин,а как выглядит компрессометр и есь ли в продаже,заодно хоть свечи гляну-а то год не выкручивал ужо

Любишь цитировать? Тогда я иду к тебе!

Кислый Тот, кому на всё положить Сообщения: 5103Зарегистрирован: 13 фев 2009 20:15Откуда: Россия,Заволжье Ф.И.О.: Кисляков Алексей Авто: Opel Antara & УАЗ 31519

• ICQ

Re: Компрессия в цилиндрах 406-го…

Maxi-M » 18 май 2009 01:29
блин конечно же есть в продаже

))

Если у вас нет минутки чтобы написать нормальный вопрос, у меня тем более нет ни секунды чтобы на него ответить.

Maxi-M Тот, кому на всё положить Сообщения: 4114Зарегистрирован: 13 фев 2009 22:29Откуда: НиНо Ф.И.О.: Малышев Максим Олегович Авто: 3110

• ICQ

Re: Компрессия в цилиндрах 406-го…

D]m@r[k » 18 май 2009 07:31
Все в магАзин за компрессометрами !!!

D]m@r и гости: 10

Плохая компрессия в двигателе

Поведение автомобиля изменилось. Двигатель запускается не с первой прокрутки стартером или требует продолжительного вращения, а при минусовой температуре окружающей среды может вообще не запуститься. Если вывернуть свечи зажигания и осмотреть их визуально, то причина отказа в запуске становится ясной — свечи «мокрые» от переизбытка топлива, поступающего в цилиндры. Это симптомы плохой компрессии в двигателе.

Признаки

Что делать, если выявлены вышеперечисленные признаки

Во избежание дальнейшего и скорого износа необходимо в кратчайшие сроки установить причины и выявить узлы, подлежащие ремонту.

По результатам замера компрессии возможны следующие показатели:

Повышение компрессии в моторе видно по выхлопным газам — цвет становится сизо-белым и увеличивается расход масла. При разгоне появляется звон поршневых пальцев. Большая компрессия вызывает увеличение нагара на тарелках клапанов и направляющих, а на стенках камеры сгорания образуется слой кокса, уменьшающий объем камеры и соответственно изменяющий степень сжатия цилиндров.

Высокая компрессия постепенно вызывает детонационные стуки двигателя, разрушающие шатунно-поршневую группу.

Причина завышенной компрессии

Анализ ревизии двигателя показывает, что причина не одна. В таблице приведены причины повышенной компрессии в моторе:

1	Перегрев двc
2	Низкокачественное масло
3	Не соответствующее масла
4	Присадки
5	Некорректная установка меток газораспределения
6	Несвоевременная замена маслосъемных сальников клапанов

Причина низкой компрессии

Слабая компрессия выявляется при его запуске, особенно в холодную погоду, а также признаки обнаруживаются в потере динамики и увеличению расхода топлива.

Низкая компрессия увеличивает скорость износа двигателя, а если дефект в одном цилиндре, то холостой ход неустойчив, машина часто глохнет или занижает обороты холостого хода.

В таблице приведены основные причины:

1	Перегрев
2	Тепловой зазор клапанов ниже допустимого уровня
3	Прогар или трещина на тарелке клапанов
4	Износ направляющих клапанов
5	Износ компрессионных колец поршня
6	Прогар прокладки головки блока цилиндров
7	Негерметичность пары седло-клапан

Если нет компрессии в одном или более цилиндров, то двигатель очень плохо заводится, а заведенный тут же начинает работать несбалансированно, с сильными вибрациями и тряской.

Если же пропала компрессия одновременно во всех цилиндрах — двигатель не заведется. Одной из причин может быть обрыв ремня ГРМ на заведенном двигателе и столкновение поршня с клапанами. После удара клапана гнутся. Система газораспределения теряет герметичность, и сжимаемая топливовоздушная смесь с большой скоростью направляется в впускной и выпускной коллекторы.

Также пропадает компрессия в одном из цилиндров из-за сильного прожига тарелки клапана. Есть примеры, когда от 40 до 50% площади тарелки клапана оплавлено и компрессия равна нулю. Это легко определить и без компрессометра. Достаточно завернуть в этот цилиндр свечу и при прокрутке стартером коленчатый вал будет вращаться легко и однородно, не выделяя такты сжатия.

При замере компрессии желательно наблюдать за стрелкой измерителя давления (манометра) и следить за динамикой его нарастания. По скорости нарастания компрессии можно косвенно определить в какой группе деталей сильный износ. Если на первом такте манометр показывает низкую компрессию (3-5 атм), а при последующих тактах скорость нарастания давления увеличивается, то с большой вероятностью можно установить, что изношены поршневые кольца. В качестве перепроверки показаний можно применить метод искусственного создания масляной пленки на стенке цилиндров, добавив через свечное отверстие 5-10 мл масла. Если с добавленным маслом компрессия резко увеличится на первом же такте и установится номинальной, то можно уже конкретно утверждать об износе копрессионных колец. В случае измерения в двух соседних цилиндрах и получении низкого результата без масла и с маслом, можно сделать заключение о дефекте в прокладке головки блока цилиндров.

Возможен и другой вариант, когда достигается на первом такте 6-9 атм и на последующих тактах стрелка манометра зависает в этом же положении. При такой ситуации предполагается отсутствие герметичности клапана или прокладки ГБЦ. Более точно установить причину можно другими диагностическими приборами, такие как пневмотестер или электронный осциллограф.

ГАЗ 2705 | Компрессия двигателя

Если с течением времени у вас появится ощущение, что в начале эксплуатации ваш двигатель был более динамичным, потеря мощности может быть вызвана механическим износом. Наиболее часто встречающимися причинами являются высокий износ между поршнями и цилиндрами, изношенные поршневые кольца, негерметичные или прогоревшие клапаны, поврежденная прокладка головки блока цилиндров или свеча зажигания. В конце такта сжатия создается высокое компрессионное давление, которое потом при сгорании топливовоздушной смеси лавинообразно увеличивается. Для поршней и поршневых колец, стенок цилиндров, клапанов, седел клапанов, прокладок клапанного механизма, а также прокладки головки блока цилиндров это означает высокую термическую и механическую нагрузку. Как правило, двигатели с пониженной мощностью уже заранее сигнализируют о своем техническом состоянии. Симптомами являются неустойчивое поведение при холодном пуске или неравномерная работа двигателя, увеличенный расход масла и топлива, шлейф отработавших газов белого или синего цвета, повышенная температура охлаждающей жидкости, ухудшенные показатели отработавших газов и уменьшение мощности двигателя. Для получения ясной картины необходимо при каждом втором посещении сервисного центра проверять компрессию. В равной степени это относится и к дизельным двигателям.

Контрольные значения компрессии

Значения компрессии для вашего автомобиля незначительно отличаются в зависимости от степени сжатия. Представленные в табл. 4.2 ориентировочные значения действительны для двигателей в безупречном техническом состоянии. При анализе компрессии большее значение придается не абсолютным наивысшим показателям, а одинаковым показателям во всех цилиндрах. Допускаются отклонения максимально до 2 бар. Если отклонения превышают допустимое значение, необходимо выяснить причину этого отклонения. В качестве первого шага специалист посоветует вам провести измерение потери давления.

Старые двигатели создают меньшую компрессию

В старых двигателях компрессия значительно уменьшается, и это нормальное явление, связанное с естественным износом двигателя. Поэтому нет особой причины для беспокойства, это в меньшей степени зависит от абсолютного наивысшего показателя давления, а больше от одинаковых значений во всех цилиндрах. Только когда измеренные значения достигнут предельно допустимых значений, необходимо думать о предстоящем ремонте двигателя или замене его другим. Если различие в значениях больше 3 бар, практика указывает на следующие причины:

– износ поршней или поршневых колец;

– заклинивание изношенных поршневых колец в канавках поршня, вызванное отложением продуктов сгорания;

– повреждение рабочих поверхностей цилиндров как следствие легкого заедания поршней или заклинивания поршневых колец;

– остатки продуктов сгорания и масла в виде налета на клапанном механизме или на рабочих поверхностях седел клапанов;

– треснутые клапаны;

– прогорание клапанов вследствие недостаточного зазора клапанов или термической перегрузки.

Компрессию можно измерить своими силами. Прежде всего для этого вам необходимы помощник, который стартером проворачивает коленчатый вал, и прибор для измерения давления. В хорошо оснащенных автомастерских прибор для измерения компрессии относится к основному оснащению. Вначале выверните все свечи зажигания (в дизельном двигателе — топливные форсунки) из головки блока цилиндров и удостоверьтесь, что зазор клапанов правильно отрегулирован. Во время проверки помощник должен полностью нажать на педали сцепления и акселератора, вы прибором проверяете компрессию в каждом цилиндре. Так как дизельные двигатели постоянно всасывают одинаковое количество воздуха, на педаль акселератора не требуется нажимать. Измерение начинайте с первого цилиндра и потом последовательно измеряйте во всех остальных цилиндрах. Считайте количество оборотов коленчатого вала до создания максимального давления, это количество будет критерием для последующих цилиндров: чем быстрее создается компрессия, тем «здоровее» ваш двигатель. В «здоровом» двигателе компрессия должна создаваться после 6–8 оборотов коленчатого вала.

Основа для надежного измерения — исправный стартер и полностью заряженная аккумуляторная батарея

Несмотря на то, что это является азбучной истиной, все же мы еще раз напоминаем — основой для измерения являются стартер с хорошим тяговым усилием и полностью заряженная аккумуляторная батарея. Если коленчатый вал вращается очень медленно, сжатие в цилиндре также происходит медленно — измерение компрессии теряет свой смысл. Если вы получили большие отклонения в результатах измерения, проведите тест на уменьшение давления. Обращение с прибором для измерения уменьшения компрессии предполагает наличие определенного опыта, поэтому мы советуем проведение теста на измерение уменьшения компрессии предоставить специалисту.

Выяснить причину уменьшения давления можно следующим образом.

· При низкой компрессии через отверстие для свечи (в дизельном двигателе — в отверстие форсунки впрыска) введите в каждый цилиндр немного моторного масла, затем повторите проверку. Масло улучшает герметизацию между сопрягающимися поверхностями поршней и стенок цилиндров.

· Если компрессия увеличилась незначительно, то утечка происходит через клапаны или прокладку головки блока цилиндров. Утечка через клапаны может быть вызвана прогоранием седел и/ или рабочих кромок клапанов, а также деформацией стержней клапанов или образованием на них трещин.

· Если после введения масла компрессия повысилась, то можно сделать однозначный вывод о том, что изношены поршневые кольца.

Измерение компрессии
ПОСЛЕДОВАТЕЛЬНОСТЬ РАБОТ
1. Перед измерением прогрейте двигатель до рабочей температуры. Это создает оптимальные зазоры между всеми движущимися деталями.

2. Отключите зажигание (клемма «15»), снимите наконечники со свечей зажигания и выверните все свечи зажигания.

3. Затяните стояночный тормоз, установите рычаг переключения передач в нейтральное положение, нажмите на педали сцепления и акселератора.

Рис. 4.13. При установке прибора для измерения компрессии резиновая конусная пробка должна плотно закрывать отверстие для свечи зажигания

4. Плотно вставьте резиновую конусную пробку прибора для измерения компрессии в отверстие для свечи зажигания (в дизельном двигателе — в отверстие для топливной форсунки). При необходимости используйте подходящее переходное устройство (рис. 4.13).
5. Включите стартер и проверните коленчатый вал как минимум на восемь тактов сжатия, следя за показаниями компрессометра. Необходимо иметь в виду, что лучшее наполнение цилиндров происходит только при полностью нажатой педали акселератора.

Рис. 4.14. После измерения компрессии на всех четырех цилиндрах сравните кривые, записанные самописцем прибора

6. Запишите наибольшее значение компрессии. Повторите процедуру измерения для остальных цилиндров и сравните результаты с техническими данными (рис. 4.14). ПРАКТИЧЕСКИЙ СОВЕТ
Уменьшение компрессии

Уменьшение компрессии, сопровождаемое шумом воздуха, может быть вызвано следующими причинами:

– шум во всасывающем патрубке или шумоизоляции патрубка свидетельствует о негерметичном впускном клапане;

– если воздух выходит из открытого радиатора или расширительного бачка охлаждающей жидкости, значит, пробита прокладка головки цилиндров или имеется трещина в головке цилиндров;

– если воздух выходит из открытой маслоналивной горловины или трубки указателя уровня моторного масла, значит, изношены стенки цилиндров, рабочие поверхности поршней или поршневые кольца;

– если воздух выходит из выхлопной трубы, значит, негерметичен выпускной клапан.

Газораспределительный механизм

Вал распределительного механизма стальной (на некоторых модификациях устанавливают чугунный) с коваными кулачками и шестерней привода разносчика зажигания. На переднем его конце закреплен привод модуля ограничителя оборотов двигателя. В блок картера вал удерживается пятью опорами с биметаллическими втулками. Осевое перемещение ограничивается стальным фланцем, расположенным между передней кривошипом и ступицей распределительной шестерни.

Шестерня находится в постоянном зацеплении с конической шестерней коленчатого вала. От распредвала вращение передается на масляный насос и распределитель зажигания. Приводной механизм закрытый чугунной крышкой.

Движок имеет верхнее расположение клапанов изготовленных из жаростойкой стали. Клапана двигаются внутри чугунных направляющих втулок, запрессованных в головку блока. Впускные клапана закрыты резиновыми колпачками, которые предотвращают подсос масла из ГБЦ в гильзы при такте впуска.

Выпускные клапана пустотелые, с натриевым охлаждением и жаростойкой наплавкой посадочной фаски. Для повышения долговечности работы выпускного клапана в ГБЦ вмонтированный поворотный механизм.

Данный механизм принудительно проворачивает клапан на каждом такте выхлопа.

Движение клапанов обеспечивает стальные литые коромысла, закрепленные на бронзовых втулках с уплотнительными концевыми шайбами на осях стойки ГБ. На малом плече коромысла вкручены регулировочные винты для установки зазора в клапанах. Газораспределительный механизм закрыт стальной крышкой.

Стальные толкатели установлены в колодцах блок-картера. Нижняя плоскость толкателя имеет отводной масляный канал для слива масла, попавшего в толкатель.

Почему нет компрессии в двигателе

Возникают и такие ситуации, когда двигатель отремонтировали и установили новую поршневую группу, произвели расточку цилиндров, притерли клапана к седлам. Иными словами, ремонт произведен строго по технологической карте. Произвели замер компрессии, а давление в цилиндрах отсутствует.

После проведенного ремонта гидрокомпенсаторы могут оказывать давление на стержни клапанов, вследствие чего они могут быть открыты. Через определенное время гидрокомпенсатор заполнится маслом, и начнет функционировать.

Особенности конструкции

Изначально в двигатель ЗМЗ 405 вошли следующие перспективные технические для 2000 года решения:

• распределенный впрыск внутрь каналов ГБЦ;
• рядная схема двигателя с двумя валами ГРМ для 4 клапанов в каждом цилиндре;
• закрытая схема вентиляции с вакуумом внутри картера;
• обновленное навесное в виде двухклапанного термостата, терморезестивного датчика ОЖ, индукционного синхронизатора, датчика Холла и магниторезестивного дроссельного модуля;

Конструкция блока цилиндров

ГБЦ ЗМЗ 405

Шатуны кованные, вкладыши подшипников коленвала сталеалюминиевые, демпферный шкив обрезиненный для гашения вредных вибраций.

Восстановление компрессии

Восстановить возможно, если не поврежден газораспределительный механизм на ГБЦ. Может возникнуть залегание поршневых колец. В этом случае повысить давление можно без разборки двигателя. Для этого нужно купить жидкость для растворения кокса и на горячем двигателе провести процедуру «раскоксовки». Цена процедуры минимальная, в сравнении с разборкой мотора. Чтобы оценить восстановление жидкостью для удаления кокса с поршневых колец замеряют до и после «раскоксовки». В большинстве случаев такой способ временно восстанавливает мотор.

Существует также способ, заливки масла в цилиндры перед запуском двигателя. Позволяет поднять компрессию исключительно для запуска двигателя, особенно в холодную погоду. Суть метода заключается в принудительном создании масляной пленки на стенках цилиндров, которая кратковременно блокирует утечки газов в картер двигателя.

ГАЗ 31 Глазастая › Бортжурнал › Ну вот и приехали ГРМ ЗМЗ 405 и Компрессия

Всех приветствую. Как обычно беда приходит не одна, накрылся недавно ступичный подшипник, ну денег нет, ездить особо до лета не нужно, решил заодно сделать салон, а именно переложить шумку, подключить сигнализацию с автозапуском, наладить центральный замок, заменить ваккуумник на АДС…ну и пошло поехало. Сегодня в связи с давним зудом, замерить компрессию, прогрел мотор и понеслась:
Пока залил в цилиндры керосин, на случай залегания колец, но судя по недавно появившемуся стуку, думаю дело гораздо хужее.

Расстроившись — снял клапанную крышку и замерил ГРМ…

Как все это еще и ездило — непонятно.

Думаю скинуть голову, посмотреть обстановку в 3 и 4 цилиндре, а так же поменять прокладку, на металлическую, но поскольку блок у меня с прорезями между цилиндрами, как лучше поступить?

Думал гидрокомпенсатор, снял валы, ни один не продавливается, все жеско и четко. Гидрики кстати INA

ЗиЛ 157 БАШКА Rat Rod Truck › Бортжурнал › ЗиЛ-509.10-401 (ЗиЛ-375Я7)

Приветствую! Oldschool CUSTOM в эфире

Сердце, самый главные орган для жизни организма, то же можно сказать и про автомобиль. Двигатель — сердце машины! И так встречайте.

ЗиЛ 375Я7. О 7 (семи) литрах.

Самый большой и мощный мотор выпускаемый промышленностью для советского автопрома.

Стоял на ЛиАЗе 677.

Но по сути это мотор для другого монстра из СССР. УРАЛ 375. От сюда и индекс мотора ЗиЛ 375

Для погрузки приехало еще одно чудо советского автопрома.

И в кузовок)) (фото погрузки нет, не до этого было)

Пикап в хозяйстве не заменим!

Сердце найденно, далее очередь за скелетом.

P.S. Да это ЗиЛовский движок в ЗиЛовской кабине, да он прожорлив, да он тяжел, да еще много чего, но мне все пох@р! Это Rat Rodинг. Rules, what f*ck rules!

Допустимые заправочные объемы

Для всех основных модификаций заправочные объемы рабочих жидкостей в основном одинаковы.

Отличие имеется в количестве топливных баков и, соответственно, объеме заправляемого топлива. Так, модели «375», «375Д» и «375К» имеют топливный бак объемом триста литров и дополнительный топливный бак на 60 литров.

Седельный тягач «375С» и его комплектации имеют дополнительный топливный бак, рассчитанный на 110 литров. «375А» с кузовом в виде фургона дополнительным баком не комплектуются и имеют только стандартный на 300 литров.

Для нормальной работоспособности двигателя и агрегатов заливаются другие жидкости, например:

Особенности конструкции автомобиля

В 1961 году с конвейера УралАЗа сошел первый автомобиль «Урал-375».

Эту машину конструировали в первую очередь для использования в военных целях. Основной упор был сделан на проходимость машины. Ее колесная формула была 6х6.

Два ведущих задних вместе с принудительно включаемым передним мостом и клиренсом в 400 мм обеспечивали машине способность преодолевать сложные препятствия и бездорожье.

Особенностью модели «375» являлась кабина с мягким брезентовым верхом, который был съемным и крепился на дугах. Лобовое стекло было прямым, закреплялось в жесткой раме, которую можно было опустить на капот.

На шасси устанавливалась деревянная платформа для перевозки людей и грузов. У этой платформы имелись три опускающихся борта и откидывающиеся сиденья для людей.

Геометрические размеры модели «375»: 7 350х2 690х2 680 мм. Колея передних и задних колес – 2 000 мм. При таких параметрах разворачивалась машина с радиусом 10,8 метров, что говорит о неплохих показателях ее маневренности.

Грузоподъемность модели «375» составляла 4 тонны, при этом она могла буксировать прицеп, имеющий массу от пяти до десяти тонн.

Серьезным недостатком машины был большой расход топлива, из-за чего ее в народе называли «обжорой».

Хотя заявленный расход был 48 литров на 100 километров, на самом деле он доходил до 70 литров. Основная причина — это карбюраторный бензиновый двигатель ЗИЛ-6Э129. Он был не только неэкономичным, но и имел небольшой межремонтный ресурс.

«Урал» в этой комплектации выпускали до 1964 года.

В данной статье приведено описание 31-ой серии автомобиля «Урал-4320».

Неисправности и ремонт двигателя Волга/Газель ЗМЗ-406

Двигатель ЗМЗ-406 преемник классического ЗМЗ-402, абсолютно новый мотор (пусть и сделан с оглядкой на Saab B-234), в новом чугунном блоке, с верхним расположением распредвалов, последних теперь два и, соответственно, мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и возня с постоянной регулировкой клапанов вам не грозит. В приводе ГРМ используется цепь, которая требует замены раз в 100.000 км, на деле же, ходит более 200тыс., а иногда и до 100 не доезжает, поэтому раз в 50 тыс км нужно контролировать состояние цепи, успокоителей и гидронатяжителей, натяжители, обычно, очень низкого качества. Несмотря на то, что мотор простой, без изменяемых фаз газораспределения и прочих современных технологий, для ГАЗа, это большой прогресс, по отношению к 402-му движку.

Модификации двигателя ЗМЗ 406

1. ЗМЗ 4061.10 — карбюраторный двигатель, СЖ 8 под 76-й бензин. Используется на Газелях. 2. ЗМЗ 4062.10 — инжекторный двигатель. Основная модификация, используется на Волгах и Газелях. 3. ЗМЗ 4063.10 — карбюраторный двигатель, СЖ 9.3 под 92-й бензин. Используется на Газелях.

Неисправности двигателей ЗМЗ 406

1. Гидронатяжители цепи ГРМ. Он имеет свойство заклинивать, вследствии чего не обеспечивается отсутствие колебаний, возникает шум цепи, с последующим разрушением башмака, перескакиванием цепи, возможно даже ее разрушение. В данном случае у ЗМЗ-406 есть преимущество, он не гнет клапана. 2. Перегрев ЗМЗ-406. Нередкая проблема, обычно виноват термостат и забитый радиатор, проверьте еще количество охлаждающей жидкости, если все в порядке, тогда ищите воздушные пробки в системе охлаждения. 3. Высокий расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. Вторая причина это лабиринтный маслоотражатель с резиновыми трубками для маслоотвода, если между крышкой клапанов и пластиной лабиринта есть щель, то здесь и уходит масло. Крышка снимается, промазывается герметиком и проблем нет. 4. Провалы тяги, неравномерный ХХ, все это умирающие катушки зажигания. На ЗМЗ-406 это нередкость, меняйте и мотор полетит. 5. Стук в двигателе. Обычно в 406-ом стучат гидрокомпенсаторы и просятся на замену, ходят они, примерно, 50.000 км. Если же не они, тогда вариантов масса, от поршневых пальцев, до поршней, шатунных вкладышей и т.д., вскрытие покажет. 6. Двигатель троит. Смотрите свечи, катушки, меряйте компрессию. 7. ЗМЗ 406 глохнет. Дело, чаще всего, в ВВ проводах, датчике коленвала или РХХ, проверяйте.

Кроме того, постоянно глючат датчики, электроника низкого качества, случаются проблемы с бензонасосом и т.д. Несмотря на это, ЗМЗ 406 это гигантский шаг вперед (по сравнению с ЗМЗ-402 устаревшей конструкции), мотор стал более современным, ресурс никуда не делся и по прежнему, при адекватном обслуживании, своевременном замене масла и спокойной манере вождения, может превысить 300 тыс.км. В 2000 году, на базе ЗМЗ-406 был разработан двигатель ЗМЗ-405, а попозже появился 2.7 литровый ЗМЗ-409, о нем отдельная статья.

Грузоподъемность

Модель «375» 1961 года выпуска имела грузоподъемность 4 тонны, к 1964 году показатель увеличился до 5 тонн.

Базовая модернизированная модель «375Д» имела грузоподъемность 5 тонн по дорогам с твердым покрытием и 4,5 тонны по грунту.

«375А», получив удлиненную базу, приобрела и возможность перевозить больший груз в 5,8 тонны.

Больше пяти тонн смогли перевозить и машины для народного хозяйства «375НМ». Все «Уралы» этих модификаций имели возможность буксировать прицепы с полезной нагрузкой 10 тонн.

Наибольшую нагрузку могли вынести седельные тягачи-лесовозы «375С», которые буксировали полуприцепы с 12 тоннами нагрузки, а также появившиеся позже «375СН» и «375СНМ».

Эти машины по дорогам с твердым покрытием могли транспортировать полуприцепы с нагрузкой 18,5 тонн.

Характеристики двигателя ЗМЗ-406

Производство	ЗМЗ
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008
Материал блока цилиндров	чугун
Система питания	инжектор/карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.3 8*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об.мин	100/4500* 110/4500** 145/5200
Крутящий момент, Нм/об.мин	177/3500*186/3500** 201/4000
Топливо	92 76*
Экологические нормы	Евро 3
Вес двигателя, кг	185* 185** 187
Расход топлива, л/100 км — город — трасса — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-40 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.

90

Ресурс двигателя, тыс. км — по данным завода — на практике 150 300+ Тюнинг — потенциал — без потери ресурса 600+ до 200 Двигатель устанавливался ГАЗ 3102 ГАЗ 31029 ГАЗ 3110 ГАЗ 31105 ГАЗ ГазельГАЗ Соболь

* — для двигателя ЗМЗ 4061.10 ** — для двигателя ЗМЗ 4063.10

Модификации

В 1964 году разработчики автозавода внесли серьезные изменения в конструкцию «Урала», и в серийное производство была запущена модель «375Д».

Главными особенностями этой машины стали:

«375Д» был базовой моделью нового «Урала». На его шасси в последующие годы стали выпускать новые модификации этой машины в самой различной комплектации.

Для военных нужд на базе «375Д» были выпущены пусковая установка БМ-21 «Град», автоцистерны АЦ, топливозаправщики АТМЗ, автокраны 8Т и 9Т, а также РЛС П 18.

Кроме того, монтировались штабные КУНГи и фургоны с передвижными автомастерскими.

«375А» — это комплектация с кузовом КУНГ К-375 и более длинной рамой, геометрические размеры этой разновидности 8 000х2 500х2 680 мм. Для разных цистерн, кранов и другого специального оборудования было разработано шасси «375Е».

С целью транспортировки полуприцепов и использования в качестве лесовозов выпускались седельный тягач «375С» и его модернизированная версия «375СК1».

Кабина с двойными стеклами и улучшенной теплоизоляцией, усиленный подогреватель для предзапусковой подготовки и специальная морозостойкая изоляция электропроводки позволяли эксплуатировать эту машину при температуре минус шестьдесят градусов по Цельсию.

При этой комплектации также устанавливалась специальная морозоустойчивая резина.

Для использования в народном хозяйстве производилась модель «375Н».

Электропроводка на этой машине была не экранированная, отсутствовала автоматическая подкачка шин, исполнение агрегатов было негерметичным. На машину ставили другой двигатель – марки ЗИЛ-375Я4.

Для буксировки тяжелых прицепов до 18,5 т по дорогам с твердым покрытием на Уральском заводе стали выпускать седельный тягач «375СН» с укороченным задним свесом. В модернизированном варианте это был «375СНМ».

Был предусмотрен вариант машины для работы в жарком климате «375Ю». Предполагалось, что она сможет бесперебойно работать при температурах от минус двадцати до плюс пятидесяти градусов.

Все основные агрегаты – как силовые, так и электрические – имели специальную дополнительную изоляцию, и многие металлические детали были заменены на элементы из неметаллических компонентов.

Машины для экспортных нужд получили маркировку «375ДЮ» и «375ДМЮ».

Изучение данного обзора позволит сравнить и отметить преимущества различных модификаций Hyundai Porter.

Технические характеристики «Урал-375Д» следующие:

Борта можно надставлять решетчатыми конструкциями. Для защиты пассажиров от ветра и дождя применяется тент, устанавливаемый на специальные дуги, размер платформы 3 900х2 430х872 мм;
