Как снять двигатель ВАЗ 2101 до 2107

На этих машинах, ВАЗ 2101 до 2107 принцип снятия двигателя одинаков. Если решились сами снять двигатель в домашних условиях, не имея никаких приспособлений, и не знаете как это сделать правильно, то эта статья для Вас.
Двигатель приходится снимать для его капитального ремонта, или для смены, на другой двигатель.

Смотришь на движок и первое ощущение что трудно снять мотор с машины, а на самом деле все очень просто, два мужика легко сами в домашних условиях могут снять мотор и также поставить на место. Приведу пример снятия двигателя с ВАЗ 2106, хотя этот принцип подойдет как для ВАЗ2101 до 2107.

Двигатель можно снимать целиком, но это намного тяжелей, а можно снять без головки, это намного легче, если решили сами ремонтировать движок, то второй вариант предпочтительней, так как все равно двигатель разбирать и зачем тянуть лишнюю весовую массу. Опишу снятие двигателя с частичной его разборкой, в моторном отсеке машины.

Причина снятия двигателя, на этой шестерке сорвало шлицы на шестерни привода маслонасоса, а водила без давления масла поехал дальше, и двигатель заклинило.

Капитальный ремонт ВАЗ 2107

В отдельных случаях капитальный ремонт силового агрегата ВАЗ 2107 можно частично осуществить без его демонтажа. Перед началом работ следует тщательно промыть двигатель и моторный отсек струёй воды и высушить. Без снятия мотора можно заменить:

• уплотнитель картера;
• манжеты обоих коллекторов;
• сальники коленвала;
• помпу;
• генератор;
• бензонасос;
• карбюратор.

ГБЦ также легко снимается с двигателя без демонтажа.

Необходимость капремонта определяется специалистом по ряду показателей. И большой пробег машины не всегда становится основной причиной для проведения капиталки, так как и малый пробег не исключает такой ремонт. Вообще, если грамотно и регулярно проводить ТО, двигатель «семёрки» способен надёжно прослужить длительное время.

Капитальный ремонт предполагает восстановление элементов двигателя, в результате которого технические параметры будут соответствовать параметрам нового мотора. Для этого:

• меняется вся поршневая группа;
• растачиваются цилиндры;
• шлифуется коленвал;
• меняются вкладыши.

Вспоминаю, как попал на первый капитальный ремонт двигателя по своей же глупости. Выехал на поле. Впереди был овраг, я и заехал на своей «семёрке». Дальше подняться в горку не смог, и обратно тоже. В общем, застряла машина, буксует. Тут подошёл знакомый, что-то он там собирал — цветы или растения какие-то. Говорит: «Ты неправильно делаешь, надо дать назад, а потом резко вперёд. Давай я сяду, а ты подтолкни, когда вперёд поедет». Ну, я и согласился, как дурак. Машина буксовала около получаса, никакого толка. Вызвал трактор, что хотел сделать и раньше. Вытянули автомобиль. Я сел и поехал назад, домой. Через несколько метров замигал чек. Оказывается, как я потом узнал, всё масло утекло во время буксования. Хорошо, что трактор далеко не уехал. Пришлось везти машину на капитальный ремонт с заменой поршневой, расточкой вала.

Необходимость капитального ремонта определяется состоянием блока цилиндров и поршневой группы. Если большинство элементов хорошо сохранилось, можно ограничиться заменой отдельных деталей. Если же обнаружится даже незначительный износ блока, потребуется хонингование цилиндров.

Иногда владельцы ВАЗ 2107 покупают ремонтный комплект, включающий перешлифованный коленвал и набор поршневой группы. Также для капитального ремонта рекомендуют приобретать неполный блок цилиндров. Так как в этом случае зазоры не смещены, заменить блок будет довольно просто. Однако чаще всего приходится покупать полноценный блок цилиндров, включающий масляный насос, поддон, ГБЦ и пр.

Разборку ДВС рекомендуется проводить на профессиональном стенде, предварительно сняв маховик и узел сцепления. Если такого стенда нет, демонтированный двигатель прочно фиксируют и лишь потом начинают его ремонт.

Обычно капитальный ремонт двигателя ВАЗ-2107 предполагает:

• разборку ГБЦ, с последующей очисткой и проверкой;
• осмотр коромысел и клапанов;
• ремонт или шлифовку клапанов;
• демонтаж поршней и шатунов;
• демонтаж коленчатого вала;
• проверку состояния блока цилиндров и его чистку;
• проверку распределительного вала;
• осмотр подшипников и проверку их на люфт;
• снятие и установку колец;
• проверку зазоров;
• осмотр сальников и их замену.

Таким образом, практически любой ремонт ВАЗ-2107 можно провести самостоятельно. Для этого необходимо иметь определённые навыки и набор инструментов для ремонта, а также руководствоваться пошаговыми инструкциями специалистов.

Источник

https://youtube.com/watch?v=MbfDueMBbvk

Установка двигателя на ВАЗ 2106 (DAY 4)

Замена двигателя на ВАЗ 2106.

Последовательность снятия двигателя

Сразу снимите капот машины, чтобы он не мешал.

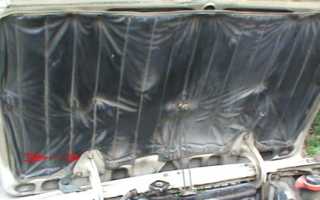

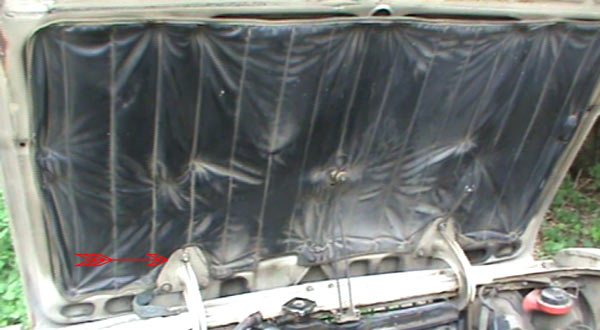

Фото. Стрелкой показано какие гайки надо открутить, чтобы снять капот.

После того как сняли капот, сливайте охлаждающею жидкость, для того чтобы жидкость не сливалась на землю под двигатель подставьте тазик.

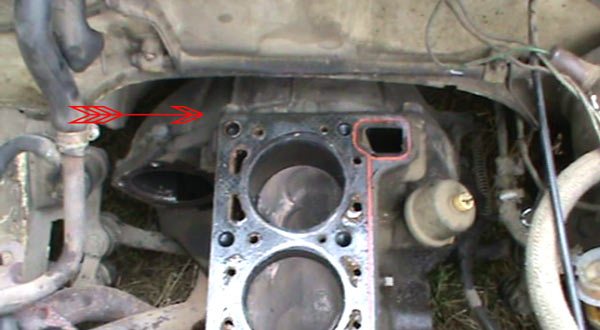

Фото. Стрелкой показан болт, который надо открутить, чтобы слить охлаждающею жидкость с блока двигателя.

Фото. Теперь снимаем воздушный фильтр, отсоединяем трос подсоса, снимаем рычаги газа, бензопровод от карбюратора, крышку клапанов, и патрубки радиатора отсоединяем от блока.

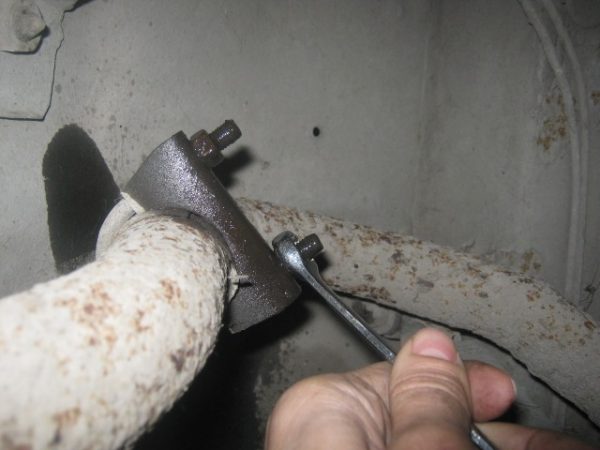

Фото. Откручиваем глушитель, и снимаем патрубок печки.

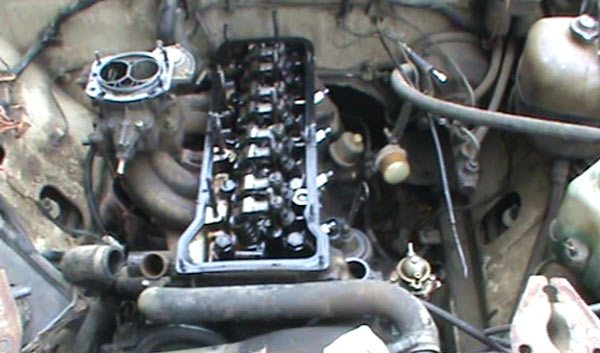

Фото. Откручивайте и снимайте, распредвал, трамблер и головку.

Фото. Откручивайте и снимайте, патрубок печки, и стартер.

Фото. Снимайте радиатор.

Фото. Снимите, бензопровод с бензонасоса, и штекера с датчиков давления масла, и открутите гайки с подушек двигателя, они показаны стрелкой.

Фото. Теперь открутите коробку от двигателя, два болта сверху они отмечены стрелкой, и два снизу, нижние болты можно открутить накидным ключом на 19мм. подлезть можно снизу с левой и правой стороны машины. И не забудьте открутить болты с пыльника коробки.

Фото. Сдерните двигатель с подушек, качнув его в лево и право, под подушки заведите ремни или веревку.

Теперь все готово для снятия двигателя без коробки, можете под ремни или веревку просунуть трубу и с ее помощью вытащить двигатель. Но легче вытаскивать двигатель по-другому, залезьте прям на машину, но не становитесь на сами крылья, а поставьте ноги в углы где соединяются крылья, возьмитесь руками за ремни, и подняв двигатель, рывками тяните вперед, обычно движок сразу выходит с коробки передач. Редко бывает, что движок сразу не выходит с коробки, дергаете и раскачивайте в стороны и двигатель сойдет с коробки.

Фото. Снятый двигатель с машины.

Снятие и разборка двигателя с ВАЗ 2107. Видео

Ремонт двигателя

Следующие инструменты понадобятся для этой работы:

• съёмник, позволяющий легко вытащить поршневой палец;
• настраиваемая опора под днище, выдерживающая не менее 1 тонны;
• ключ храповика коленвала;

Как снять двигатель

Снимается двигатель для ремонта или замены. Ничего особо сложного в процедуре нет, если имеется специальная лебёдка. Мотор удастся демонтировать в этом случае целиком, однако, это тяжелее, чем снять без ГБЦ.

Последовательность действий выглядит так.

1. Капот автомобиля рекомендуется снять, чтобы обеспечить свободный доступ.
2. Слить весь хладагент.
3. Снять воздушный фильтр, отсоединить трос подсоса, скинуть рычаг акселератора, бензошланг карбюратора — одним словом, всё то навесное оборудование, которое может представлять преграду в работе.
4. Открутить глушитель, снять шланг с отопителя.

Теперь можно переходить к непосредственной работе с двигателем.

Открутить гайки с подушек.

Под верёвку эффективнее будет всунуть металлическую трубу. Концы каната надеть на гидравлическое оборудование для поднятия двигателя. Прокрутить и вытащить мотор.

Замена вкладышей коленвала

Двигатель снят, можно продолжать.

1. Отвернуть 14 болтов крепления поддона к ГБЦ.
2. Снять масляный насос.
3. Отвернуть гайки крепления шатунов, снять крышки.

Чтобы удалось вынуть и заменить вкладыши, следует из проточек постели пятого коренного снять полукольца упорного подшипника. После разбора коленвала можно вынуть старые вкладыши и заменить. Новые элементы должны соответствовать нужной категории.

Вкладыши можно только заменить. Ремонту они не подлежат, так как изготовлены по точным размерам. Со временем детали истираются, приходится ставить новые. По сути, вкладыши — это подшипники скольжения для шатунов, воздействующих на коленвал.

Замена поршневых колец

Во многих случаях эта процедура требуется по вине самого автовладельца, заливающего вместо качественного масла непонятно что. Кроме того, большое значение имеет частота обновления смазки. Первый симптом, свидетельствующий о выходе из строя колец — резкое увеличение расхода топлива.

Замена на снятом, но ещё не разобранном двигателе.

1. Коленвал проворачивается так, чтобы требуемый поршень встал в нужное положение — в нижнюю мёртвую точку.
2. Крышка шатуна снимается, все поршни выталкиваются цилиндрами наверх.
3. С поршней счищается нагар.
4. Старые кольца меняются на новые.

Надо обязательно сначала поставить маслосъёмное кольцо, а в завершение стянуть оба элемента специальной оправкой.

Как двум мужикам снять двигатель с «классики» у себя в гараже? Простая инструкция!

Это руководство подойдет для владельцев всех представителей «Классики». Это автомобили ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107. Принципы общие и для снятия движка с остальных отечественных моделей, а также для иномарок.

Как снять двигатель на ВАЗ 2107 в домашних условиях? Этот вопрос интересует многих автовладельцев. Процедура эта нехитрая, но требующая разъяснений. Ведь есть тонкости и хитрости, от несоблюдения которых можно нанести существенный вред своему автомобилю. Представляем вашему вниманию простую пошаговую инструкцию «в картинках» и с видео-уроком.

Снятие: пошаговая инструкция

Те, кто впервые сталкивается с подобной процедурой, часто находятся в такой ситуации. Открывают капот, смотря на мотор и чувствуют, что задача предстоит невиданного масштаба. Но на практике дело обстоит куда проще.

Два мужика у себя в гараже спокойно могут снять старый движок и поставить на его место новый. Нужно только знать, как снять двигатель на ВАЗ 2107.

Сразу же совет для новичков: двигатель поддается снятию целиком. Однако весит он в сборе больше ста килограмм. А после снятия его все равно приходится разбирать. Поэтому иногда легче снимать мотор с частичной его разборкой прямо под капотом.

↑ Подготовка к снятию двигателя

Снимите капот, отсоедините провода от аккумуляторной батареи и от узлов электрооборудования, установленных на двигателе. Снимите аккумуляторную батарею и подкапотную лампу.

Слейте жидкость из радиатора, блока цилиндров и отопителя, для чего отверните пробки на левой стороне блока цилиндров и на нижнем бачке радиатора, верхний рычажок управления отопителем сдвиньте вправо (им открывается кран отопителя) и снимите пробки с расширительного бачка и радиатора.

ПРЕДУПРЕЖДЕНИЕ! Чтобы не повредить радиатор, отворачивая сливную пробку, вторым ключом придерживайте штуцер пробки, впаянный в радиатор. Пробку отворачивайте торцовым или накидным ключом, чтобы не сорвать грани пробки.

↑ Последовательность работ при снятии двигателя

Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости и снимите радиатор вместе с термостатом, шлангами и электродвигателем вентилятора.

Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор технологической заглушкой.

Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору.

Снимите коробку передач, действуя, как описано в статье “Коробка передач”.

Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой. Отсоедините от двигателя шланг подвода топлива и шланги, идущие к отопителю.

Повесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны — за отверстие крепления кожуха сцепления.

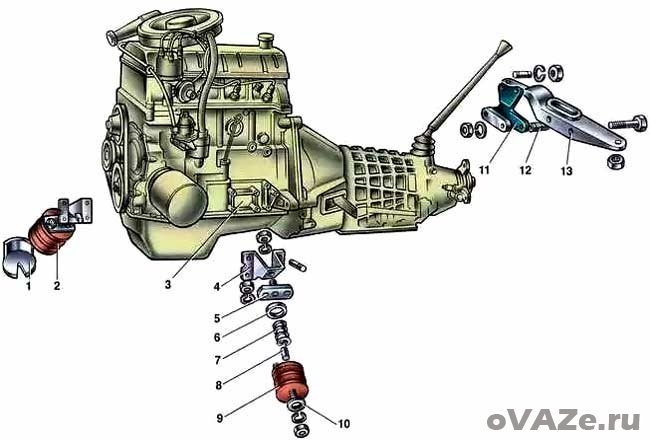

↑ Устройство подвески двигателя:

1. — кожух опоры;
2. — опора передней подвески двигателя;
3. — фланец блока цилиндров;
4. —кронштейн;
5. — промежуточная пластина;
6. — изолирующее пластмассовое кольцо;
7. — пружина опоры;
8. — буфер;
9. — подушка опоры;
10. — шайба;
11. — опора задней подвески двигателя;
12. — дистанционная втулка;
13. — поперечина задней подвески двигателя.

Слегка натяните цепь тали, отверните гайки крепления подушек 9 передней подвески двигателя к поперечине передней подвески и выньте двигатель из отсека.

↑ Установка двигателя

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно войти в шлицы ведомого диска сцепления.

Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Как и для чего стоит разобрать двигатель?

Разборка двигателя производится в случае, если мотор планируется подвергнуть капитальному ремонту. При этом, его необходимо полностью разобрать и заменить все изношенные элементы. Кроме того, актуальной будет расточка блока цилиндров, который должен быть освобожден от всех частей мотора. Кроме того, разобрать двигатель можно и для того, чтобы просто произвести его чистку, в случае серьезного загрязнения, когда обойтись простым промывочным маслом не возможно.

Постараемся опустить подробности, касающиеся его снятия, так как сделать это достаточно просто: нужно лишь выкрутить гайки на 19 с подушек, снять навесные части (все части электрооборудования, шланги и патрубки, а также приводы различных элементов) и открутить его от коробки переключения передач. После этого, мотор тщательно моют и устанавливают на специальный стенд (использование обычного верстака также приветствуется).

https://youtube.com/watch?v=geQ9CoKSgWQ

Снятие и установка двигателя ВАЗ 2107

Поставьте автомобиль на подъемник или над смотровой канавой, установите упоры под передние колеса и вывесьте задний мост с одной или двух сторон.

Снимите капот, отсоедините провода от аккумуляторной батареи и от узлов электрооборудования, установленных на двигателе. Снимите аккумуляторную батарею и подкапотную лампу.

Слейте жидкость из радиатора, блока цилиндров и отопителя, для чего отверните пробки на левой стороне блока цилиндров и на нижнем бачке радиатора, верхний рычажок управления отопителем сдвиньте вправо (им открывается кран отопителя) и снимите пробки с расширительного бачка и радиатора.

Чтобы не повредить радиатор, отворачивая сливную пробку, вторым ключом придерживайте штуцер пробки, впаянный в радиатор. Пробку отворачивайте торцовым или накидным ключом, чтобы не сорвать грани пробки.

Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости и снимите радиатор вместе с термостатом, шлангами и электродвигателем вентилятора.

Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор технологической заглушкой.

Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору.

Снимите коробку передач, действуя, как описано в главе “Коробка передач”.

Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой. Отсоедините от двигателя шланг подвода топлива и шланги, идущие к отопителю.

Повесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны – за отверстие крепления кожуха сцепления.

Рис. 3–3. Подвеска двигателя: 1 – кожух опоры; 2 – опора передней подвески двигателя; 3 – фланец блока цилиндров; 4 -кронштейн; 5 – промежуточная пластина; 6 – изолирующее пластмассовое кольцо; 7 – пружина опоры; 8 – буфер; 9 – подушка опоры; 10 – шайба; 11 – опора задней подвески двигателя; 12 – дистанционная втулка; 13 – поперечина задней подвески двигателя

Слегка натяните цепь тали, отверните гайки крепления подушек 9 (рис. 3–3) передней подвески двигателя к поперечине передней подвески и выньте двигатель из отсека.

Снимите теплоизоляционный щиток стартера, стартер и заборник горячего воздуха вместе с подводящим шлангом. Снимите с блока цилиндров два боковых кронштейна с подушками передней подвески двигателя.

Отверните болты крепления сцепления и снимите его.

Устанавливайте двигатель на автомобиль в последовательности, обратной снятию. Особое внимание уделяйте соединению двигателя с коробкой передач: первичный вал должен точно войти в шлицы ведомого диска сцепления.

Вымойте двигатель на моечной установке, установите его на стенд для разборки и слейте из картера масло.

Снимите карбюратор, отсоединив от него шланги и тягу привода дроссельной заслонки.

Снимите топливный насос, распределитель зажигания, ключом 67.7812.9514 выверните свечи и датчик указателя температуры охлаждающей жидкости.

Снимите ремень привода генератора и насоса охлаждающей жидкости, снимите генератор и кронштейн генератора.

Пошаговая инструкция по разборке ДВС авто + Видео

• Приготовьте весь необходимый инструмент и слейте масло из картера.
• Во-первых, это нужно будет для облегчения веса мотора, а во-вторых, поможет избежать лишней грязи на верстаке. Далее выкручивается масляный фильтр. Также открутите все болты, на которых происходит крепление поддона картера. Старую прокладку можно выбросить, так как она становится не пригодной для дальнейшего использования.
• Теперь нужно снять шкив коленвала. Сделать это не так легко, как кажется на первый взгляд, так как в этом случае вам понадобится хорошая физическая сила. Тем не менее, никто не отменял применение трубы в качестве удлинителя ключа. Зафиксируйте коленвал от проворачивания посредством блокировки маховика. Для этого применяется специальное устройство, которое можно приобрести в магазине. Далее с помощью ключа выкрутите храповик и демонтируйте шкив.
• Открутите гайки крепления крышки клапанов и приводной цепи ГРМ, снимите ее и вытащите прокладку. Открутите болты крепления шестерен распредвала, а также вала, приводящего в действие масляный насос двигателя. Следующим на очереди становится натяжитель цепи ГРМ. Вначале ослабьте специальную колпачковую гайку, а затем выкрутите две другие гайки, которые крепят его к головке блока цилиндров. Не забудьте выкрутить болт крепления башмака, а затем снять сам натяжитель, вместе с башмаком. Затем отворачивается палец, создающий ограничение для цепи, снимаются шестерни распредвала и масляного насоса, а цепь вынимается.
• Теперь нужно снять распределительный вал. Для этого откручиваются две гайки, расположенные на его шпильках в корпусе подшипника. Корпус необходимо снять, а распредвал аккуратно вытаскивается. Перед тем как вытащить его, не забудьте также демонтировать специальный упорный фланец.
• Далее откручиваются болты, предназначенные для крепления головки блока цилиндров к самому блоку. Демонтаж ГБЦ производится сразу вместе с коллекторами, снимать которые не обяательно (в зависимости от вида проводимого ремонта). После снятия головки, также, рекомендуется произвести замену прокладки. Эта процедура поможет вам, в дальнейшем, избавиться от повторного снятия данного элемента.
• После этого нужно демонтировать масляный насос. Чтобы его вытащить нужно снять специальный упорный фланец. После этого, вытащите валик из блока цилиндров, который отвечает за приведение в действие масляного насоса.
• С помощью специального съемного устройства, вытащите шестерню, которая надевается на коленвал двигателя. Затем выверните гайки, расположенные на шатунных болтах. Теперь снимите крышки шатунов и, используя цилиндрический проем, вытащите шатуны вместе с поршнями.

Внимание! Перед тем, как вытащить шатуны и поршни, а также коренные подшипники и вкладыши, необходимо вначале все их пометить, чтобы не допустить ошибок при сборке элементом.
