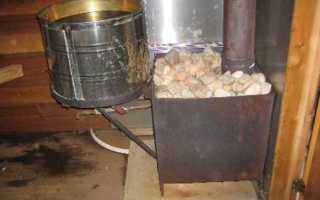

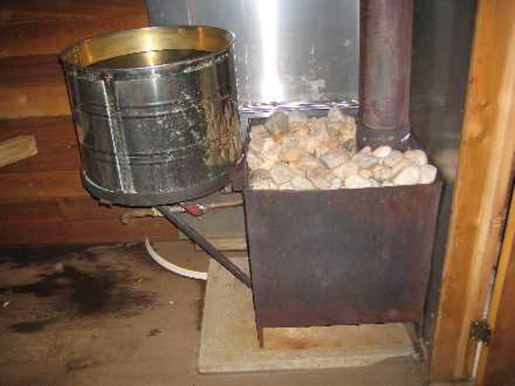

В этой статье расскажем, как сварить твердотопливный котел для обогрева бани, дачи или гаража. Изготовление такого котла позволит сэкономить на отоплении и использовать доступные виды топлива: дрова, опилки, щепу и уголь. Мы предоставим схемы и чертежи, а также советы по сварке, что сделает проект доступным для новичков. Включена видеоинструкция, которая поможет на каждом этапе создания котла.

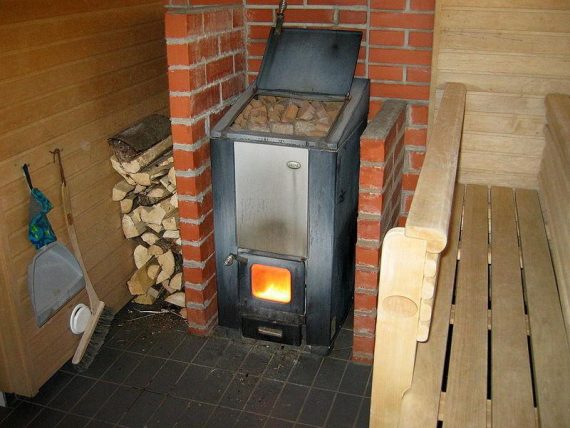

Выбираем тип котла

При выборе котла в первую очередь необходимо определить его мощность. Для этого следует рассчитать объем отапливаемого пространства, умножив площадь на высоту потолков. Полученное значение нужно умножить на 40 ватт, если здание не утеплено и окна не заменены. Если же все утеплено и установлены энергосберегающие окна и двери, то умножаем на 15 ватт.

Далее важно четко обозначить функции котла. Он может быть предназначен только для отопления или же быть двухконтурным, что позволяет использовать его также для подогрева воды. Комбинированные котлы обычно устанавливаются в загородных домах, дачах или саунах.

Котел нужен не только для обогрева, но и для нагрева воды, необходимой для бытовых нужд, например, для душа. Если же речь идет о помещениях, где не требуется наличие водогрейного устройства, таких как теплицы или гаражи, то подойдет одноконтурный котел.

Для небольших площадей можно самостоятельно изготовить дровяной мини-котел из газового баллона или дисков от грузового автомобиля. Это поможет существенно сэкономить средства. Также важно определиться с методом установки: настенным или напольным.

Если котел будет основным источником тепла, необходимо проложить отопительные и водяные магистрали. В случае резервного источника тепла стоит тщательно продумать его взаимодействие с основными системами. При одновременной работе обоих приборов рекомендуется использовать расширительный бак для предотвращения перегрева и других проблем.

Следующий шаг — выбор топлива для вашего котла. Наиболее простым вариантом является электрический котел, так как для его установки не требуется разрешений, не нужно думать о хранении топлива, а также он отличается компактными размерами и длительным сроком службы.

Электрический индукционный котел станет отличным экономичным решением для обогрева небольшой загородной дачи. Однако стоит учитывать, что его эффективность может снизиться: в первые годы она составляет около 86%, а по истечении года может упасть до 80% из-за образования накипи на ТЭНе.

Газовый котел можно установить, если поблизости есть газовая магистраль. Однако этот вариант сопряжен с множеством сложностей, включая необходимость в документации и разрешениях, что может занять много времени и потребовать значительных затрат. Кроме того, цена на газ в последние годы значительно возросла, и газовый котел уже не так экономичен, как раньше.

Котел на твердом топливе не требует получения каких-либо разрешений для установки. К его преимуществам можно отнести широкий выбор топлива: дрова, опилки, уголь, торф, кокс и пеллеты. Существует множество типов таких устройств.

Если нет возможности часто загружать топливо, но необходимо поддерживать постоянную температуру, можно рассмотреть вариант котла длительного горения (например, типа Стропува). Его нужно загружать всего раз в сутки. Как и все котлы, он состоит из камеры сгорания, где происходит тепловой процесс, а прогретый воздух нагревает теплообменник и выводится в дымоход. Прогретый теплоноситель вытесняет холодный, что обеспечивает его циркуляцию в водяном контуре.

Если котел устанавливается в частном доме, можно выбрать котел Кузнецова, который внешне напоминает русскую печь и выполнен из кирпичной кладки с установленным внутри теплообменником. Кроме того, он может служить плитой для приготовления пищи, так как существует вариант с варочной поверхностью.

Еще один тип твердотопливного котла — котел Холмова, который легко изготовить и который имеет шахтную конструкцию. Топка и теплообменник располагаются вертикально, и такие котлы могут работать без электричества, в зависимости от выбранного проекта. Если конструкция предполагает автоматическую загрузку топлива, потребуется подключение к электросети.

Реактивная печь работает по принципу, схожему с пиролизным котлом. После загрузки топлива в бункер горение начинается в нижней части и постепенно опускается вниз под собственным весом. Горение поддерживается за счет притока воздуха из поддувала.

Газы затем направляются в верхнюю камеру горения, где происходит пиролизная реакция. Это приводит к нагреву камеры горения и колпака. Благодаря разнице температур между первичной камерой и колпаком создается тяга, и прогретые продукты сгорания выводятся через дымоход. В качестве топлива используются щепа и различные виды древесины.

Эксперты в области отопления отмечают, что сварка твердотопливного котла своими руками требует не только навыков работы с металлом, но и глубокого понимания принципов его функционирования. Прежде всего, важно правильно выбрать материалы: сталь толщиной не менее 5 мм обеспечит долговечность конструкции. Специалисты рекомендуют тщательно продумать систему подачи воздуха и дымоотведения, так как это напрямую влияет на эффективность сжигания топлива. Также стоит обратить внимание на теплоизоляцию котла, чтобы минимизировать потери тепла. Не менее важным аспектом является соблюдение техники безопасности при работе с сварочным оборудованием. В конечном итоге, успешная реализация проекта зависит от тщательной подготовки и внимательного подхода к каждому этапу работы.

Варим КОТЁЛ отопления на 200 кв.м Повторение мать учения

Изготовление твердотопливного котла

Теперь, когда мы выбрали его тип, давайте перейдем к созданию самодельного устройства.

Интересные факты

Вот несколько интересных фактов о сварке твердотопливного котла своими руками:

1. Эффективность конструкции: При правильном проектировании и сварке твердотопливного котла можно значительно повысить его эффективность. Например, использование теплообменников и правильное распределение воздуха в камере сгорания позволяет достичь более полного сгорания топлива, что увеличивает теплоотдачу и снижает количество выбросов.

2. Выбор материалов: Для сварки котла обычно используют сталь толщиной от 4 до 8 мм. Это обеспечивает необходимую прочность и долговечность конструкции. Однако важно учитывать, что слишком толстый металл может привести к снижению теплоотдачи, так как он будет медленнее нагреваться.

3. Безопасность и нормы: При самостоятельной сварке твердотопливного котла необходимо учитывать требования безопасности и нормы, регулирующие такие устройства. Например, важно правильно рассчитать размеры дымохода и обеспечить достаточную вентиляцию, чтобы избежать накопления угарного газа и других вредных веществ в помещении.

Сажа загорелась в дымовой трубе.

Проектирование

На этом этапе важно уточнить конструкцию и схему:

• Габариты камеры сгорания.
• Объем теплообменного устройства.
• Параметры загрузочной дверцы.
• Размеры воздушного канала и дымовой трубы.
• Положение группы безопасности.
• Размер зольного ящика.

Выбор материала и инструменты

Все зависит от того, какую модель вы выберете. Рассмотрим несколько примеров.

Для самостоятельного изготовления котла Кузнецова вам понадобятся следующие материалы:

• Около 800 кирпичей.
• 150 кг песка (для фундамента и кладки).
• 74 шамотных кирпича.
• 140 кг жаростойкой глины.
• Засов для поддувала.
• Стальные уголки размером 354242 см.
• Задвижка.
• Колосняк.
• Строительный уровень.
• Мастерок.

Это вариант без варочной поверхности. Если вы хотите, чтобы в вашей кирпичной печи была варочная поверхность, количество кирпичей увеличится, и вам потребуется сама варочная поверхность. В более бюджетном варианте ее можно заменить чугунным листом.

Для того чтобы самостоятельно сварить твердотопливный газогенераторный котел из трубы, вам понадобятся следующие инструменты и материалы:

• Болгарка и сварочный аппарат.
• Лист металла толщиной не менее 4 мм.
• Металлическая труба диаметром 320 мм с толщиной металла более 4 мм.

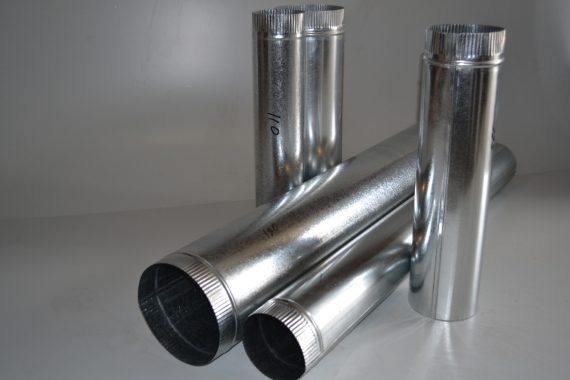

• Металлические трубы диаметром 70 мм и 110 мм.

Инструкция

Рассмотрим процесс создания котла длительного горения, используя металлическую трубу в качестве основного материала:

• Начнем с того, что разрежем трубу на два отрезка: один длиной 0,8 метра, другой — 1 метр.

• Далее займемся изготовлением теплообменника. Из листового металла вырезаем днище, соответствующее диаметру трубы, и привариваем его к основанию. Для удобства установки можно добавить небольшие опоры из прочного металла.

  Затем переходим к созданию воздушного распределителя. Для этого из того же листового металла вырезаем круг, который будет на 18 см меньше диаметра трубы. В центре этого круга высверливаем отверстие диаметром около 2 см.

• В нижней части привариваем крыльчатку с металлическими лопастями, ширина которых не должна превышать 5 см.
• Затем сверху на регуляторе привариваем трубу диаметром 6 см. Ее высота должна быть больше высоты котла. На верхней части устанавливаем задвижку, с помощью которой будет регулироваться подача воздуха.
• В нижней части создаем отверстие для золы, которое необходимо оснастить дверцей с задвижкой.
• Сверху устанавливаем дымоходную трубу диаметром 10 см, которая должна иметь горизонтальный участок длиной 50 см.
• Завершаем работу установкой заслонки с отверстием для трубки распределителя.

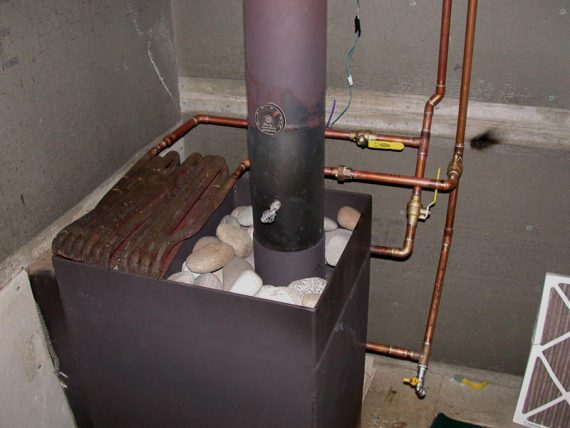

Детали создания теплообменника

Существует несколько типов теплообменников:

• Трубы могут быть установлены как вертикально, так и горизонтально относительно котла.
• Шахтный теплообменник. Этот вид используется довольно редко, так как применяется в паровых котлах, и его элементы выходят в дымоход.
• По форме теплообменники могут быть круглыми или прямоугольными, в зависимости от конструкции, в которую они интегрируются.

Независимо от выбранной конструкции, принцип работы теплообменников остается неизменным. Различия могут заключаться лишь в материалах, из которых они изготовлены. Если вы решили создать плоский накопитель, важно следить за тягой, так как ее снижение может привести к слабому нагреву. Мы будем изготавливать теплообменник, который внешне напоминает решетку.

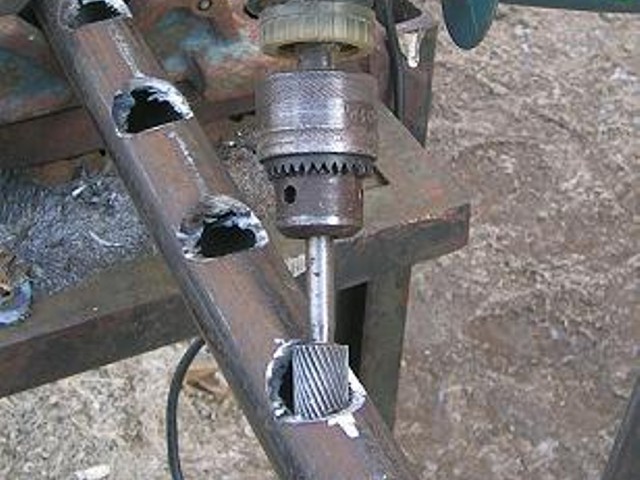

Для его создания вам понадобятся 12 труб диаметром 30 мм и длиной около 50 см — это будут 4 трубы по 80 см и 4 трубы по 60 см. Сварите трубы длиной 80 см с трубами длиной 60 см, чтобы сформировать прямоугольник. В нижней части сделайте 12 отверстий и вварите туда оставшиеся трубы. Ваша конструкция готова.

Обратите внимание на следующие рекомендации:

• Расстояние между отверстиями не должно превышать 1 см, иначе вода может закипеть.
• Толщина трубок должна составлять не менее 2,5 мм.
• Расстояние между топкой и теплообменником должно быть 1-1,5 см.

Рекомендуем посмотреть видео о том, как изготовить котел из нержавеющей стали:

Пароводяной котёл своими руками | Из пищевой нержавейки | Весь процесс изготовления | ПВК

Тестирование и настройка котла

После завершения сборки твердотопливного котла необходимо провести его тестирование и настройку, чтобы убедиться в его правильной работе и безопасности. Этот процесс включает несколько этапов, каждый из которых важен для достижения оптимальной производительности устройства.

1. Визуальный осмотр

Перед первым запуском котла важно провести тщательный визуальный осмотр всех соединений, сварных швов и элементов конструкции. Убедитесь, что нет видимых дефектов, трещин или других повреждений. Проверьте, что все крепежные элементы надежно затянуты, а дверцы и люки плотно закрываются.

2. Подключение к системе отопления

Убедитесь, что котел правильно подключен к системе отопления. Проверьте, что все трубы и фитинги герметичны, а также что система заполнена водой и не имеет утечек. Если котел будет использоваться для обогрева бани или гаража, убедитесь, что радиаторы или конвекторы установлены и подключены корректно.

3. Первоначальный запуск

Перед первым запуском котла необходимо убедиться, что в топке нет посторонних предметов. Загрузите топливо (древесину, уголь или пеллеты) в камеру сгорания, оставив достаточно места для воздуха. Откройте все заслонки и вентиляционные отверстия для обеспечения хорошей тяги. После этого можно приступить к первому запуску.

4. Проверка работы котла

Запустите котел, поджигая топливо с помощью бумаги или специальных разжигателей. Наблюдайте за процессом горения, проверяя, как котел реагирует на открытие и закрытие заслонок. Важно следить за температурой воды в системе и уровнем давления. Если котел работает правильно, температура должна постепенно повышаться, а давление оставаться в пределах нормы.

5. Настройка системы

После успешного первого запуска необходимо провести настройку котла для достижения максимальной эффективности. Это включает в себя:

• Регулировка подачи воздуха: Оптимальная подача воздуха необходима для полного сгорания топлива. Настройте заслонки так, чтобы обеспечить достаточную тягу, но не допустить чрезмерного расхода топлива.
• Настройка температуры: Установите термостат на желаемую температуру. Если котел оснащен автоматической системой управления, убедитесь, что она правильно откалибрована.
• Проверка дымохода: Убедитесь, что дымоход работает эффективно. Проверьте, нет ли засоров, и что дым выходит без проблем. Это поможет избежать накопления угарного газа в помещении.

6. Безопасность

Не забывайте о безопасности при эксплуатации котла. Установите детекторы угарного газа и дымовые извещатели в помещении, где находится котел. Регулярно проверяйте состояние котла и системы отопления, а также проводите профилактическое обслуживание.

7. Заключение

Тестирование и настройка твердотопливного котла – это важные этапы, которые помогут обеспечить его надежную и безопасную работу. Следуя приведенным рекомендациям, вы сможете настроить котел для эффективного обогрева вашего помещения, будь то баня, гараж или дача.

Вопрос-ответ

Какой трубой делать обвязку твёрдотопливного котла?

Полипропиленовые трубы — это один из самых популярных вариантов для обвязки котлов, особенно в частных домах. Они обладают рядом преимуществ: долговечность. Срок службы таких труб может превышать 50 лет.

Какой котел на дровах самый экономичный?

Пиролизные котлы являются наиболее экономными и способны работать до 10-12 часов на одной закладке дров. Это вдвое дольше, чем у средних классических твердотопливных теплогенераторов. Шахтные КДГ чуть менее производительны, но зато длительность сгорания одной закладки у таких устройств может составлять более 24 часов.

Из чего сделать дымоход для твёрдотопливного котла?

Дымоход для твёрдотопливного котла из нержавеющей стали — это оптимальный по всем параметрам вариант. Доступная цена, долговечность, стойкость к коррозии и высоким температурам, а также презентабельный внешний вид — основные преимущества системы из нержавейки.

Советы

СОВЕТ №1

Перед началом работы тщательно изучите проект вашего котла. Определите его размеры, форму и необходимые материалы. Создайте чертежи, чтобы визуализировать конечный результат и избежать ошибок в процессе сварки.

СОВЕТ №2

Используйте качественные материалы для изготовления котла. Сталь с высокой прочностью и устойчивостью к коррозии обеспечит долговечность вашего устройства. Также не забудьте про теплоизоляцию, чтобы повысить эффективность работы котла.

СОВЕТ №3

Обеспечьте безопасность во время сварочных работ. Используйте защитные очки, перчатки и специальную одежду, чтобы избежать травм. Также убедитесь, что рабочее место хорошо проветривается и свободно от горючих материалов.

СОВЕТ №4

После завершения сборки котла проведите тестирование на герметичность и эффективность. Запустите котел в безопасных условиях и внимательно следите за его работой. Это поможет выявить возможные недостатки и устранить их до полноценной эксплуатации.
