ДПКВ (датчик положения коленчатого вала), он же датчик ВМТ (датчик верхней мертвой точки) — единственный датчик системы управления двигателем, при поломке которого двигатель точно не заведется. Этот датчик не имеет механических подвижных частей, поэтому из строя выходит достаточно редко. Чаще всего в его отказе виновата разрушенная коррозией проводка.

ДПКВ — что за датчик, для чего он нужен на Приоре и почему не заводится мотор

Из краткого вступления понятно, что датчик коленвала является важнейшим конструктивным элементом на автомобиле, без которого невозможна работа двигателя. Основное предназначение устройства заключается в том, чтобы передавать сигнал на ЭБУ о положении коленчатого вала в соответствующий промежуток времени. Считывание информации о положении коленчатого вала, позволяет блоку управления принимать решение о подаче сигналов на впрыск топлива и зажигания в соответствующих цилиндрах мотора.

Кроме информации о положении коленчатого вала, датчик также информирует блок управления о скорости его вращения. Частота, с которой вращается коленвал, отображается на панели управления автомобиля, для чего и предусмотрен тахометр. Электронный способ учета скорости вращения коленчатого вала отличается высокой точностью. На основании показаний этого датчика происходят следующие действия:

1. Происходит установка времени впрыска топлива через форсунки в соответствующих цилиндрах.
2. Выполняется определение угла опережения зажигания, что позволяет более качественно и эффективно сжигать ТВС.
3. Оценивается эффективность функционирования ДВС.
4. Передается информации о скорости вращения коленвала на панель приборов, которая необходима для водителя.

Посредством ДПКВ происходит определение момента прохождения поршней в верхней и нижней мертвых точках. На основании этой информации корректируется работа двигателя. Без такого устройства не работает ни один ЭБУ, поэтому при его неисправности, понадобится незамедлительно прибегнуть к выяснению причин поломки, и их устранению.

Это интересно! На автомобиле используется большое количество различных датчиков. Кроме того, многие из них отвечают или влияют на работу мотора. Однако выход из строя любого датчика, кроме ДПКВ, не повлечет за собой возникновение такого последствия, как невозможность запуска двигателя. Только лишь датчик положения коленчатого вала может стать причиной того, что не заводится мотор на Приоре.

Причины поломки

Существует несколько причин, по которым датчик может выйти из строя. Ниже представлен список причин способствующим поломке датчика:

• Старение;
• Засор магнита на датчике;
• Механические удары по датчику;
• Обрыв цепи питания;

Рассмотрим каждую из причин подробнее.

Старение

Данная причина вызвана естественными факторами старения частей датчика, то есть рассыпание пластика, оголение электрического разъема в который может попадать влага и вызывать замыкание.

Засор магнита

Магнит является основным элементом датчика, который принимает показания. При его засоре, а именно зачастую на головку датчика налипает различная металлическая стружка затрудняющая работу датчика. При такой поломке необходимо очистить головку датчика от стружки.

Механические удары

Удары по датчику возможны при езде по гравийной дороге, когда камни из-под колес летят повсюду. Такие удары способны повредить пластиковый корпус датчика или оборвать проводку цепи питания.

Обрыв цепи питания

Данная проблема встречается довольно часто и объясняется как старение там и неправильной укладкой провода при проведении различных ремонтов, таких как замена ремня ГРМ и т.п. Очень часто провод укладывают рядом с выпускным коллектором, который своей высокой температурой негативно влияет на изоляцию провода, разрушая ее и повреждая тот самый экран.

Датчики коленвала и распредвала: принцип работы, неисправности и способы диагностики. Часть 11

Замена датчика положения коленвала на ВАЗ 2110, Калине, Гранте, Приоре, 2112 и 2114

Характерные признаки неисправности ДПКВ на Приоре: как понять, что из строя вышел датчик коленвала

На автомобилях датчик коленвала выходит из строя достаточно редко, но на Приоре такой элемент является одной из множества болезней. Поломка такого устройства может возникнуть по разным причинам. Это может быть как загрязнение рабочей поверхности изделия, что приводит к неточности его функционирования. Решается такая проблема легко — нужно снять датчик и удалить все загрязнения. Характерными признаками того, что имеются неполадки датчика коленчатого вала на Приоре, являются следующие проявления:

1. Значительное снижение мощности двигателя, что связано с переходом работы ЭБУ в аварийный режим (когда приготовление смеси происходит по усредненным параметрам).
2. При повышении количества оборотов возникают детонационные нагрузки, негативно влияющие на ресурс ЦПГ.
3. Плавание оборотов на холостом ходу.
4. Трудности запуска двигателя. Если датчик исправен, но при этом он загрязнен или в контакты попадет влага, то его функционирование будет некорректным. В таком случае запустить двигатель удастся, но, как правило, произойдет это с 3-4 раза.
5. При разгоне появляются провалы.

Проявление вышеперечисленных симптомов должно заставить владельца транспортного средства прибегнуть к выявлению причины неисправности и ее устранению. Иначе в один момент датчик коленвала вовсе выйдет из строя, и характерным признаком такого явления будет невозможность запуска двигателя. Определить неисправность ДПКВ на Приоре можно с помощью высвечивания ошибок Р0335, P0336 и P0337 на бортовом компьютере

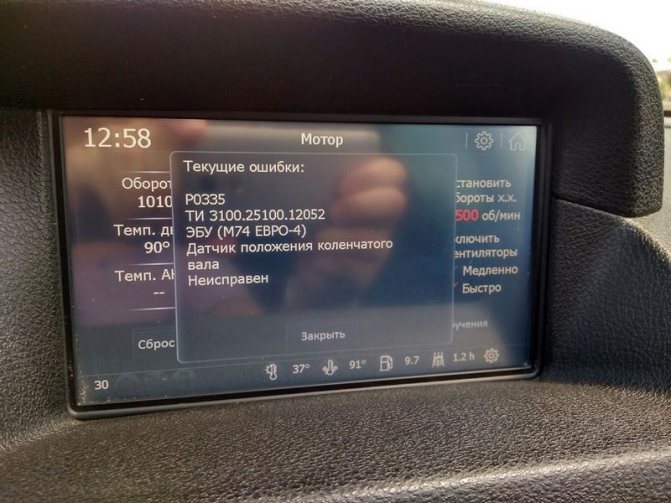

. Ошибка Р0335 говорит о неисправности цепи, P0336 обозначает, что показатели устройства вне допустимых значений, а P0337 свидетельствует о замыкании ДПКВ на массу.

Это интересно! ДПКВ не подлежит ремонту, поэтому в случае его неисправности, он подлежит замене. Однако не стоит торопиться с утилизацией устройства, так как сначала можно удостовериться в его неисправности путем проведения проверочных манипуляций.

Выставляй метки ГРМ правильно — иначе погнёшь клапана!

Двигатель ВАЗ-21124 обладает особенностью: как бы его шкивы не крутили, он не гнёт свои клапаны. С мотором 21120 (16v 1,5 л) такие шутки не пройдут! Если положения шкивов сбиты не сильно, попробуйте одеть ремень и довернуть механизм в положение «ВМТ 1 и 4». А впредь всегда пользуйтесь инструкцией:

Коленвал выставляют в требуемое положение, проверяя метку на шкиве привода генератора ( фото 1 ) или на шкиве коленвала ( фото 2 );

Как проверить ДПКВ на Приоре самостоятельно

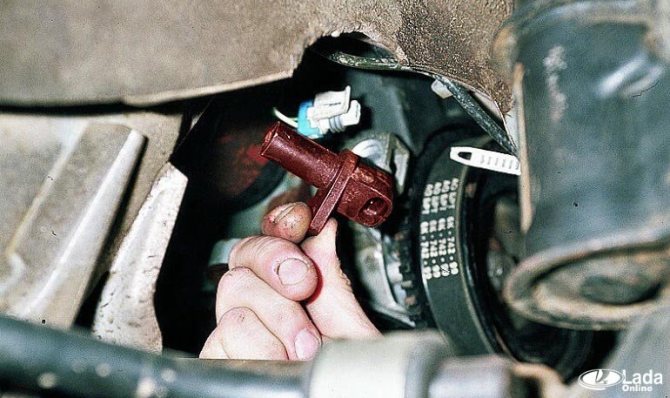

Проверить исправность датчика коленвала на Приоре можно своими руками. Для начала его необходимо демонтировать. После чего произвести визуальный осмотр. Удалить все лишние загрязнения, и особенно, с торцевой стороны устройства (там скапливается не только грязь, но и металлическая стружка). После этого можно продолжить процедуру проверки:

1. Проверить целостность обмотки
   . Внутри датчика имеется обмотка, поэтому для начала проверяем ее целостность. Для этого мультиметр переводим в режим «прозвонки», и касаемся щупами выводов. Если имеется характерный звук из прибора, значит с обмоткой все в порядке.
2. Измерить сопротивление обмотки.
   Для этого переключаем на мультиметре режим измерения сопротивления (до 2000 Ом), и прикасаемся щупами к выводным контактам устройства. Ориентировочная величина сопротивления составляет 500-700 Ом. Все что выше или ниже этих пределов говорит о неисправности устройства.
3. Измерение напряжения на выводах датчика.
   Если предыдущие измерения показали, что изделие исправно, тогда не помешает проверить целостность стального сердечника. Сделать это можно с помощью мультиметра. Нужно проверить, наводится ли напряжение в обмотке при прикосновении к стальному сердечнику металлической детали. Для этого подключаем щупы к выводам датчика, и устанавливаем мультиметр в режим измерения постоянного напряжения (минимальное значение на приборе 200 мВ). Далее подносим к торцевой стороне датчика металлическую деталь, и смотрим на показания мультиметра. Изменение показаний прибора свидетельствует о том, что датчик исправен.

Это основные способы проверки датчика положения коленчатого вала на Приоре. Не забываем, что на Приоре используется индуктивный датчик, а не полупроводниковый (его проверка выполняется другими способами). В зависимости от типа устройства, отличается способ проверки.

Это интересно! Очень важно понимать, что вышеописанные способы проверки позволяют лишь косвенно удостовериться в исправности изделия. Чтобы убедиться в работоспособности устройства наверняка, необходимо провести компьютерную диагностику или выполнить проверку ДПКВ на осциллографе. Такие способы проверки помогут убедиться не просто в работоспособности изделия, но еще и в том, что оно функционирует правильно.

Если после проверки вы ставить датчик на место, но автомобиль не заводится или возникают перебои в работе мотора, тогда важно еще проверить состояние проводов и фишки, которые подключаются к элементу. В этом вопросе также поможет мультиметр, с помощью которого выполняется прозвонка проводов. Необходимо на блоке ЭБУ найти выводы проводов от датчика, и прозвонить проводку. Еще важно понимать, что на фишке ДПКВ напряжение отсутствует, поэтому не пытайтесь, подключив щупы мультиметра, обнаружить там напряжение.

где находится и почему горит лампочка ДДМ

Проверка датчика кислорода приора Датчик давления масла Калина – достаточно надежный прибор и редко ломается, но иногда он выходит из строя. Статья посвящается этому устройству: что он собой представляет, где находится, как проверить его исправность. Дается инструкция по замене.

Что нужно знать о ДДМ?

В современном автомобиле установлено большое количество электроники, на основании показаний которой электронный блок управления подает соответствующие команды. Одним из таких устройств является датчик давления масла (ДДМ).

Предназначение и местонахождение

Назначение ДДМ – следить за уровнем масла в силовом агрегате, как только количество смазки становится ниже допустимого уровня — на приборном щитке загорается соответствующая контрольная лампочка.

Принцип работы можно описать следующим образом. Смазка подается ко всем узлам системы под давлением. В систему включен ДДМ, внутри которого находится мембрана, указанная стрелкой 4. Если давление низкое, то мембрана не деформируется, контакты под цифрой 3 при этом замкнуты и лампа, указанная стрелкой 2, горит.

При запуске двигателя давление увеличивается, мембрана деформируется и действует на толкатель, который установлен на ней. В этом случае контакты размыкаются, и лампочка гаснет.

Расположен ДДМ на головке блока цилиндров справа, если смотреть по ходу движения, с обратной стороны мотора. Питание он получает через провод с пластиковой клеммой, по которому его легко обнаружить.

Особенности диагностики

При постоянном горении индикатора на приборке сначала следует проверить уровень масла с помощью щупа, состояние масляного фильтра. Также необходимо проверить, нет ли масляных потеков на корпусе силового агрегата. Если уровень отвечает норме, следует проверить сам прибор. Самый простой вариант проверки – установить вместо проверяемого прибора заведомо исправное устройство.

Не обязательно покупать новый, можно попросить у соседа по гаражу. Правда, датчик должен быть точно такой же. Если после установки исправного прибора, индикатор перестанет гореть, значит снятый неисправен.

Кроме того, с помощью мультиметра проверяется поступление питания на устройство, нет ли обрыва в цепи. При наличии манометра можно проверить давление масла. Для проверки нужно вкрутить манометр в посадочное место ДДМ, и запустить мотор. На холостом ходу значение давления должно быть выше 0,65 кгс/см2.

Если нет манометра, существует еще один способ проверки. Для этого выкручивается датчик, а затем прокручивается стартер, не запуская двигателя. Если при вращении стартера из посадочного места снятого устройства будет брызгать масло, можно делать вывод о неисправности прибора.

О чем сигнализирует горящая лампочка давления масла?

Если контрольная лампочка ДДМ на приборном щитке постоянно горит, это говорит о том, что поломан датчик давления масла Лада Калина либо нарушении цепи.

Если после диагностики выяснилось, что неисправен прибор, его необходимо заменить (автор видео — Александр Скрипченко).

Рекомендуется перед покупкой выкрутить старый прибор и взять с собой, чтобы не ошибиться при выборе нового. Для замены лучше приобретать оригинал или качественный аналог. Не стоит покупать дешевое изделие пытаясь на этом сэкономить, так как некачественное изделие быстро придет в негодность и придется замену выполнять снова. При плохом состоянии колодки ДДМ стоит заменить ее тоже.

Инструкция по замене

Для проведения работ нужно приготовить ключ на «21».

Процедура замены состоит из этапов:

1. Сначала нужно открыть капот и снять защитную пластиковую крышку с силового агрегата.
2. Обнаружив датчик на ГБЦ, от него необходимо отсоединить клемму питания, нажав на фиксаторы.
3. Если необходимо, проверяем поступление питания.
4. Далее с помощью ключа на «21» выкручиваем старый прибор. Проверяем его на исправность.
5. Если старый прибор неисправен, вкручиваем на его место новый датчик.
6. Присоединяем к прибору клемму с питающим проводом, возвращаем на место декоративную крышку мотора.
7. Запускаем двигатель. Лампочка на приборной панели должна погаснуть.

Если все работает, замена ДДМ на этом заканчивается.

Где на Приоре установлен датчик коленчатого вала

Всем владельцам автомобилей Приора важно знать, где же находится ДПКВ. Ведь необходимость его проверки или замены может возникнуть в любой момент, и поэтому лучше заблаговременно разобраться где находится датчик. Рекомендуется также приобрести новый элемент, и возить его с собой в бардачке, чтобы неприятная ситуация не настигла вас вдали от дома.

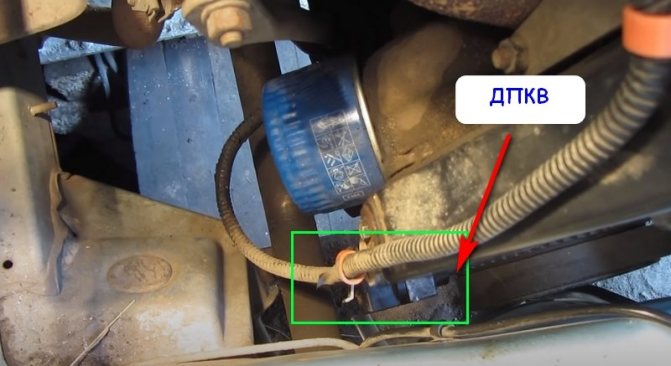

На Приоре датчик положения коленчатого вала расположен рядом с масляным фильтром на крышке масляного насоса.

Добраться до устройства можно как из подкапотного пространства, так и из смотровой ямы. Ниже на фото показано, где находится ДПКВ на Приоре.

Знать его место расположения необходимо для того, чтобы иметь возможность оперативного выполнения демонтажа с целью проверки или замены. При покупке нового датчика, рекомендуется переписать обозначения на штатном изделии.

Выставление меток ГРМ на 16-ти клапанной ВАЗ-2112 своими руками

Автомобиль: ВАЗ-2112. Спрашивает: Костиков Владимир Игоревич. Суть вопроса: не могу зафиксировать метки ГРМ, как выставить метки по ВТМ?

У меня возникла проблема. При замене ремня ГРМ верхние шкивы не фиксировались, и теперь не ясно, как их выставлять. Метки на шкивах «смотрят» не совсем в одну сторону. Может, проще довернуть все шкивы к положению ВМТ в цилиндре 1? Если речь идёт о 16 клапанах, выставление меток на ВАЗ-2112 мне знакомо: выполнял эту операцию на ГРМ 21124. Ну а у меня мотор с объёмом 1,5. Есть ли отличия?

Как снять и заменить ДПКВ на Приоре

Процесс проведения демонтажа ДПКВ на Приоре не сложный, и на все уходит не более пяти минут времени. Особенности снятия датчика положения коленчатого вала на Приоре:

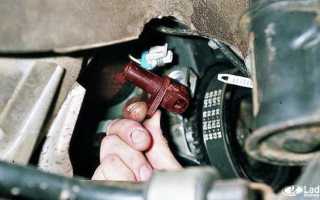

1. Отсоединить штекер, предварительно отжав язычок.
2. Выкрутить болт крепления, используя головку на «10» и трещотку.



3. Извлечь датчик, и на его место установить новый элемент, предварительно убедившись в неисправности снятого изделия.

Процесс снятия ДПКВ на Приоре подробно описан в видео материале ниже.

Важно знать, что на Приоры подходят датчики для автомобилей семейства ВАЗ. Они имеют артикул 191.3847, и стоят порядка 200-300 рублей. В завершении стоит отметить, что зная принцип работы датчика коленвала, а также основные признаки его неисправности, не составит труда произвести необходимые манипуляции по их устранению.

Видео «Проверка ДПКВ»

В видео ниже вы узнаете, как проверить работоспособность ДПКВ (автор ролика — IZO)))LENTA).

Доброго времени суток, друзья! Недели три назад появилась у меня проблема. В движении, преимущественно при наскакивании на какую-нибудь неровность (это важно — 9 из 10 случаев — это неровность), начинала сильно дергаться машина, так как-будто двигатель пытается заглохнуть. Для понимания: такие дергания бывают при неправильном выборе передачи — например, если трогаться с третьей. Выжим сцепления, перегазовка — машина едет нормально, но…загорается чек. Ошибки обычно две: 0335 — ошибка датчика синхронизации кв, 0340 — ошибка датчика фаз. Но блин, насколько я знаю, ДПКВ — единственный датчик при неисправности которого, двигло обрезает полностью, а я продолжаю ехать! Датчик фаз менял в конце лета. Если ехать на прогретой до 90гр машине, ошибок не возникает. Со временем ситуация стала осложняться, дерганья уже были и на полностью прогретой машине. Дорога превратилась в борьбу с дергающимся скакуном! Я решил разобраться, в чем же дело, очень не хотелось оказаться внезапно где-нибудь на дороге без возможности завестись. Итак, разбираемся с ДПКВ. Первым делом я сбросил клемму с ДПКВ (она достаточно свободно болталась в разъеме датчика) и осмотрел ее, она оказалась влажной и грязной, а еще на ней не было резинки.

Осмотрев состояние клеммы все-таки решил я снять и сам датчик. Для снятия понадобится только ключ на 10 чтобы открутить крепящий датчик болт. Датчик оказался загрязнен (на магните было небольшое количество металлической стружки). В разъеме датчика также была влага, а контакты потемнели.

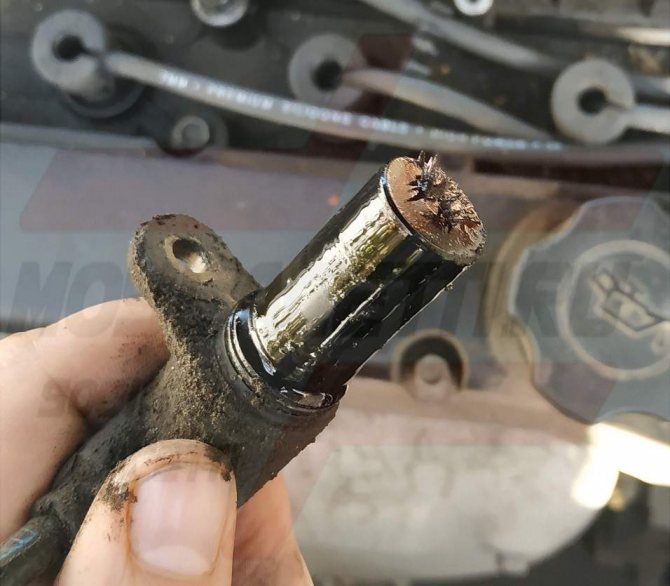

После тщательной протирки датчик стал выглядеть как новый, а контакты я аккуратно зачистил до легкого блеска.

Перед всеми этими процедурами я купил в магазине новый датчик за 280 р. и разъем за 50 р. С купленного разъема я снял резинку у поставил на разъем в машине. Датчик решил пока не менять — лежит теперь как запасной.

ДМРВ Приоры

В Приоре устанавливалось два типа датчиков массового расходавоздуха. Первые датчики были менее надежные и быстро выводимые из строя. Спереходом на систему Е-ГАЗ в автомобили начали устанавливать более надежные идолговечные частотные датчики.

Ниже показаны внешние отличия датчиков:

Слева датчик Приора без системы Е-ГАЗ, справа частотный датчик для системы Е-ГАЗ

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

• многовитковая катушка;
• магнитный сердечник;
• выводы катушки припаяны к контактам разъема;
• неразборный пластмассовый корпус с отверстием для крепления.

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.
