Водонагреватели обеспечивают горячую воду в любое время года, но требуют правильной эксплуатации и обслуживания для безопасности и долговечности. Ключевым элементом безопасной работы водонагревателя является предохранительный клапан. В статье рассмотрим его назначение, принцип работы, устройство и рекомендации по установке и замене. Эти знания помогут избежать проблем и продлить срок службы водонагревателя.

Почему образуется избыточное давление?

Из школьного курса всем известно, что при нагревании жидкости происходит ее расширение, что приводит к увеличению объема. Бак бойлера представляет собой закрытую систему, и избыточное давление будет стремиться найти слабые места — это могут быть соединительные прокладки, элементы пластиковых труб или швы на корпусе.

Кроме того, бойлер выполняет важную функцию: он позволяет воде поступать в бак в одном направлении и предотвращает обратный поток горячей воды в водопроводную сеть. Даже если в системе водоснабжения поддерживается нормальный напор, при нагревании жидкости в замкнутом объеме давление возрастает.

В результате, давление в баке может превысить давление подачи, что приведет к сбросу воды либо в водопровод, либо в бачок унитаза. В то же время холодная вода продолжает поступать в водонагреватель, а ТЭН продолжает работать, что приводит к ненужным затратам электроэнергии.

Ситуация становится еще более проблематичной, если напор в магистрали резко падает, например, во время аварийных или профилактических работ. Если вся вода из бойлера выльется, это может привести к перегреву и выходу из строя ТЭНа. Некоторые пользователи, стремясь сэкономить, устанавливают обычные обратные клапаны на бойлеры, не осознавая возможные серьезные последствия.

Обратный клапан не защищает устройство от повышения давления, он лишь удерживает воду в баке. Водонагреватель — это сложное теплотехническое устройство, и может произойти сбой как в автоматике, так и в терморегуляторе. Если вам повезло, и ваш бойлер изготовлен из качественных материалов, закипания не произойдет. Однако, если вы откроете кран, и давление в баке резко упадет, это может вызвать мгновенное образование пара, что в свою очередь может привести к взрыву.

Так зачем же нужен предохранительный клапан для водонагревателя? Вот его основные функции:

• сброс избыточного объема воды при нагревании;
• предотвращение обратного потока воды;
• нормализация перепадов давления и защита от гидроударов.

Предохранительный клапан в водонагревателе играет ключевую роль в обеспечении безопасности и надежности работы устройства. Эксперты подчеркивают, что этот элемент предназначен для предотвращения избыточного давления внутри бака. В процессе нагрева вода расширяется, и если давление превышает допустимые нормы, клапан автоматически сбрасывает избыточную воду, тем самым предотвращая риск разрыва бака или других повреждений. Кроме того, наличие предохранительного клапана способствует продлению срока службы водонагревателя, так как снижает нагрузку на его конструкцию. Важно отметить, что регулярная проверка и обслуживание этого элемента являются необходимыми мерами для обеспечения безопасной эксплуатации устройства. Таким образом, предохранительный клапан не только защищает оборудование, но и обеспечивает безопасность пользователей.

Для чего нужен винтик на предохранительном клапане водонагревателя (бойлера).

Как функцию выполняет клапан

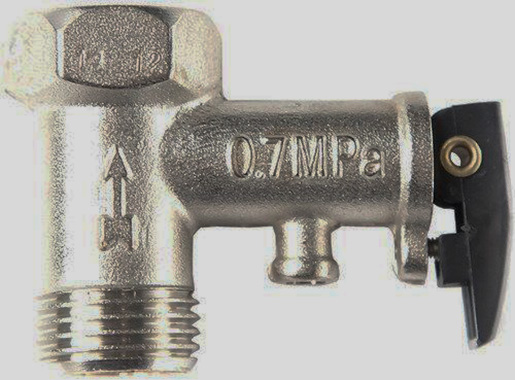

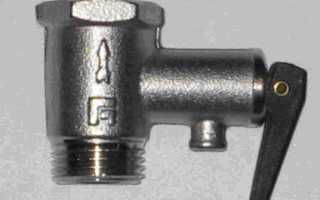

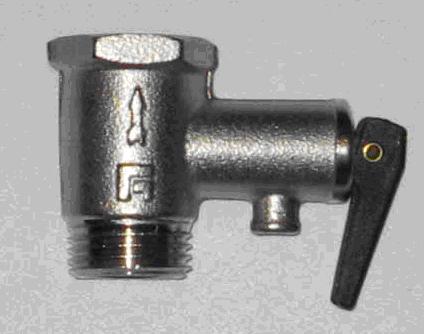

Чтобы разобраться в принципе работы, давайте изучим его конструкцию. Предохранительное устройство состоит из двух латунных цилиндров, расположенных перпендикулярно друг другу, образующих единую полость. Внутри большего цилиндра находится тарельчатый элемент, который сжимается пружиной и позволяет жидкости двигаться только в одном направлении, предотвращая ее обратный поток. Вход для нагревателя и труба холодной магистрали подключаются к двум концам большего цилиндра, которые завершаются резьбовым соединением.

Внутри меньшего цилиндра также установлен тарельчатый элемент, который срабатывает в обратном направлении. На его выходе имеется рукоятка для принудительного сброса, а внизу расположен патрубок для отвода излишков воды, который соединяется с канализацией с помощью пластиковой трубки. Для слива не следует использовать ведра или банки.

Как это функционирует? Давление в водопроводе сжимает пружину тарелочки, и жидкость поступает в бак. Когда емкость заполняется, давление в ней превышает давление в водопроводе, и клапан закрывается, прекращая подачу воды. При расходе воды давление меняется, клапан открывается, и вода снова начинает поступать в бойлер. Когда жидкость в баке нагревается и начинает расширяться, срабатывает защитное тарельчатое устройство меньшего цилиндра, и через боковое дренажное отверстие происходит сброс излишков, выравнивая давление в баке.

Интересные факты

Вот несколько интересных фактов о предохранительном клапане в водонагревателе:

1. Безопасность от перегрева и избыточного давления: Предохранительный клапан служит для защиты водонагревателя от перегрева и избыточного давления. Если температура или давление в баке превышают допустимые значения, клапан автоматически открывается, позволяя воде выходить и предотвращая возможные аварии, такие как взрыв или разрыв бака.

2. Снижение риска коррозии: Предохранительный клапан также помогает предотвратить накопление избыточного давления, которое может привести к коррозии внутренних компонентов водонагревателя. Это способствует увеличению срока службы устройства и снижает вероятность утечек.

3. Обязательное требование: В большинстве стран установка предохранительного клапана является обязательным требованием для водонагревателей, что подчеркивает его важность в обеспечении безопасности. Без этого устройства эксплуатация водонагревателя может быть небезопасной и даже незаконной.

Зачем нужен обратный клапан на водонагревателе?

Зачем нужна рукоятка принудительного сброса?

Когда возникает необходимость в проведении ремонтных работ, таких как замена анода или при длительном отключении нагревателя, можно выполнить принудительный слив воды. Как правильно использовать в этом случае обратный клапан? Это довольно просто: нужно поднять или опустить (в зависимости от модели) ручку для принудительного сброса, предварительно отключив нагреватель от электросети, и вода начнет стекать в канализацию.

Также рекомендуем ознакомиться с этим видео, где вы найдете дополнительную информацию о клапане:

https://youtube.com/watch?v=PmFOB-1xMWY

Как заменить (установить) клапан на свое место

Качественные бойлеры обычно оснащены предохранительным устройством, которое соответствует номинальному рабочему давлению, указанному в инструкции к прибору. Если предохранительный элемент отсутствует или нуждается в замене, его можно легко приобрести по доступной цене — от 4 до 6 долларов.

При выборе предохранительного устройства основным критерием является его соответствие максимальному давлению вашего нагревателя, указанному в паспорте. На рынке представлено множество моделей с моментом срабатывания от 6 до 10 Бар с шагом 0,5 Бар. Для повышения безопасности рекомендуется выбирать элемент, который на 0,5 Бар ниже максимально допустимого значения.

Наиболее надежным предохранительным устройством считается тот, на котором указано номинальное значение, а также имеется стрелочная разметка, показывающая направление потока жидкости. Штуцер для отвода должен состоять из трех секций, подходящих для различных размеров пластиковых трубок, а рукоятка сброса должна быть закреплена винтом, чтобы избежать случайного нажатия.

Существуют модели без указания давления, в таком случае стоит уточнить у продавца, на какое значение они рассчитаны. Будьте внимательны, так как можно наткнуться на подделки из силумина, которые легко определить по весу. Модели с рукояткой сброса требуют регулярной очистки, желательно хотя бы раз в год. Для этого нужно несколько раз открыть и закрыть устройство для промывания.

Перед установкой необходимо слить воду из бойлера, перекрыть доступ к ней и отключить прибор от электричества.

Подключение осуществляется непосредственно под водонагревателем, на подводку холодной воды, учитывая направление потока, указанное стрелкой на элементе. Резьба, как правило, полудюймовая, и закручивается с помощью ключа на несколько оборотов с использованием уплотнительных материалов.

Если давление в системе слишком высокое, перед клапаном следует установить редуктор. Установка устройства с меньшими параметрами или с несоответствующей резьбой недопустима.

Запрещается устанавливать перед ним запорную арматуру; допускается только монтаж «американки» для возможности отсоединения трубы.

Все клапаны имеют заводскую регулировку, соответствующую номинальному давлению, и изменять ее запрещено, хотя некоторые модели могут иметь винт регулировки.

Как выбрать предохранительный клапан для водонагревателя?

Выбор предохранительного клапана для водонагревателя — это важный этап, который требует внимательного подхода. Правильный выбор этого устройства обеспечит безопасность эксплуатации водонагревателя и предотвратит возможные аварийные ситуации. При выборе предохранительного клапана следует учитывать несколько ключевых факторов.

Во-первых, необходимо обратить внимание на максимальное давление, которое может выдерживать клапан. Обычно для бытовых водонагревателей это значение составляет от 6 до 10 бар. Важно, чтобы клапан соответствовал характеристикам вашего водонагревателя, так как превышение допустимого давления может привести к его повреждению или даже к аварии.

Во-вторых, стоит учитывать материал, из которого изготовлен клапан. Наиболее распространенными материалами являются латунь и нержавеющая сталь. Латунные клапаны, как правило, более доступны по цене, но могут быть менее устойчивыми к коррозии, особенно в условиях жесткой воды. Нержавеющая сталь, в свою очередь, обладает высокой стойкостью к коррозии и долговечностью, что делает её более предпочтительным вариантом для долгосрочной эксплуатации.

Третий аспект — это тип подключения клапана. Существуют модели с резьбовым и фланцевым соединением. Резьбовые клапаны проще в установке и замене, в то время как фланцевые могут обеспечить более надежное соединение в условиях высоких температур и давления. Выбор типа подключения зависит от конструкции вашего водонагревателя и системы водоснабжения.

Также стоит обратить внимание на наличие дополнительных функций, таких как возможность регулировки давления или автоматического сброса. Некоторые современные модели могут быть оснащены индикаторами состояния, которые сигнализируют о необходимости обслуживания или замены клапана. Это может значительно упростить процесс эксплуатации и повысить уровень безопасности.

Наконец, не забывайте о репутации производителя. Выбирайте предохранительные клапаны от известных и проверенных брендов, которые зарекомендовали себя на рынке. Это гарантирует не только качество, но и наличие сервисного обслуживания и запасных частей в случае необходимости.

В заключение, правильный выбор предохранительного клапана для водонагревателя — это залог безопасности и долговечности вашего устройства. Учитывайте все вышеперечисленные факторы, чтобы обеспечить надежную защиту от возможных аварийных ситуаций.

Вопрос-ответ

Можно ли пользоваться бойлером без предохранительного клапана?

Запрещается использование накопительного водонагревателя без предохранительного клапана или же с клапаном, давление которого превышает максимально установленное для данного прибора.

Что будет, если не поставить предохранительный клапан на бойлер?

Обязательное требование к монтажу — предохранительный клапан должен размещаться до отсекающего крана. В противном случае устройство не сможет защитить от скачка давления при закрытом вентиле.

Для чего нужен предохранительный клапан в водонагревателе?

Предохранительный клапан позволяет избежать поломки внутреннего бака вследствие повышения давления воды при ее нагреве. Повышение давления воды внутри водогрея ведет к деформации внутреннего бака, отслоению эмали, выдавливанию прокладки ТЭНа.

Как понять, что предохранительный клапан неисправен?

Если вы заметили утечку жидкости или газа из клапана, это может быть признаком неисправности клапана. Негерметичный клапан опасен, поскольку может вызвать повышение давления и привести к взрыву или пожару. Клапан не открывается.

Советы

СОВЕТ №1

Убедитесь, что предохранительный клапан установлен правильно. Он должен быть установлен на выходе горячей воды и обеспечивать надежное соединение, чтобы избежать утечек и обеспечить безопасность работы водонагревателя.

СОВЕТ №2

Регулярно проверяйте работоспособность предохранительного клапана. Это можно сделать, открыв его на несколько секунд, чтобы убедиться, что вода выходит без препятствий. Если клапан не срабатывает, его следует заменить.

СОВЕТ №3

Не забывайте о необходимости периодической профилактики водонагревателя. Это включает в себя не только проверку предохранительного клапана, но и очистку от накипи и осадка, что поможет продлить срок службы устройства и повысить его эффективность.
