Ванная комната — это не только место для гигиенических процедур, но и зона, где электрические устройства обеспечивают комфорт и безопасность. Установка электрики в ванной требует внимания к требованиям безопасности и особенностям эксплуатации, так как высокая влажность может привести к короткому замыканию и другим авариям. В этой статье мы рассмотрим, как самостоятельно выполнить монтаж электрики в ванной: схемы прокладки кабелей, правила установки оборудования и полезные советы, которые помогут избежать распространенных ошибок и обеспечить надежную работу электрической системы.

Правила монтажа электропроводки в ванной комнате

Чтобы избежать ошибок, которые могут привести к серьезным последствиям, при установке электропроводки в ванной комнате необходимо соблюдать следующие рекомендации:

1. Заземление. При контакте с корпусом неисправного устройства влажной рукой, что в ванной комнате довольно часто происходит, существует риск электротравмы. Наличие заземления помогает избежать таких опасностей. Если в вводном кабеле всего две жилы, это не означает, что заземление отсутствует. Даже в старых домах его можно найти в электрощитке. Корпуса щитков соединены между собой и с другими металлическими конструкциями, которые имеют контакт с землей. В современных домах заземляющий провод обычно окрашен в желто-зеленый цвет. Лучше потратить время на прокладку заземляющего провода в ванной, даже если это потребует небольшого ремонта в коридоре, ведь безопасность важнее всего.

2. Отдельное УЗО для ванной комнаты. Это устройство обладает способностью мгновенно отключать электрическую сеть при малейших утечках тока. Например, если оголенная проводка соприкоснется с кожей. Даже если в электрическом щите в подъезде уже установлено УЗО, для ванной комнаты рекомендуется установить еще одно, с повышенной чувствительностью.

3. Все соединения электропроводки должны быть выполнены вне ванной комнаты. Даже если соединения проводов находятся внутри распределительных коробок, водяной пар все равно проникает в их корпус. Влага, осаждаясь на оголенных проводах, со временем приведет к окислению металлов и снижению электропроводимости. Кроме того, существует риск появления утечек на влажной штукатурке стен. Поэтому распределительные коробки ванных комнат следует размещать в коридоре.

4. Нагрузки на электросеть необходимо распределять максимально равномерно. В ванной комнате может одновременно работать множество электроприборов, включая устройства большой мощности. Например, стиральная машина, фен, бойлер и другие. Вся техника может потреблять значительную нагрузку, что может привести к перегреву проводки, что крайне опасно. Чтобы снизить нагрузку на сеть, следует подключать каждый прибор мощностью более 1.5 кВт по отдельной линии. Для этого в распределительном щитке устанавливается отдельное УЗО для ванной комнаты, за которым размещается блок автоматических выключателей, подключенных параллельно. Один автомат предназначен для стиральной машины, другой – для бойлера, третий – для розеток, четвертый – для освещения и так далее. Соответственно, для каждого потребителя от автомата прокладывается своя фазовая линия.

Примечание! Если используется низковольтовое осветительное оборудование, блоки питания следует устанавливать вне ванной комнаты.

Эксперты в области электрики подчеркивают важность соблюдения правил безопасности при установке электрических приборов в ванной комнате. Влажная среда создает дополнительные риски, поэтому необходимо использовать только влагозащищенные устройства и соблюдать требования к их установке. Специалисты рекомендуют устанавливать розетки и выключатели на расстоянии не менее 60 см от источников воды, а также использовать устройства защитного отключения (УЗО) для предотвращения поражения электрическим током. Кроме того, важно учитывать мощность подключаемых приборов и избегать перегрузки электрической сети. Правильный подход к электрике в ванной не только обеспечивает безопасность, но и способствует долговечности оборудования.

https://youtube.com/watch?v=nzOEsqVM5-4

Требования к электрооборудованию

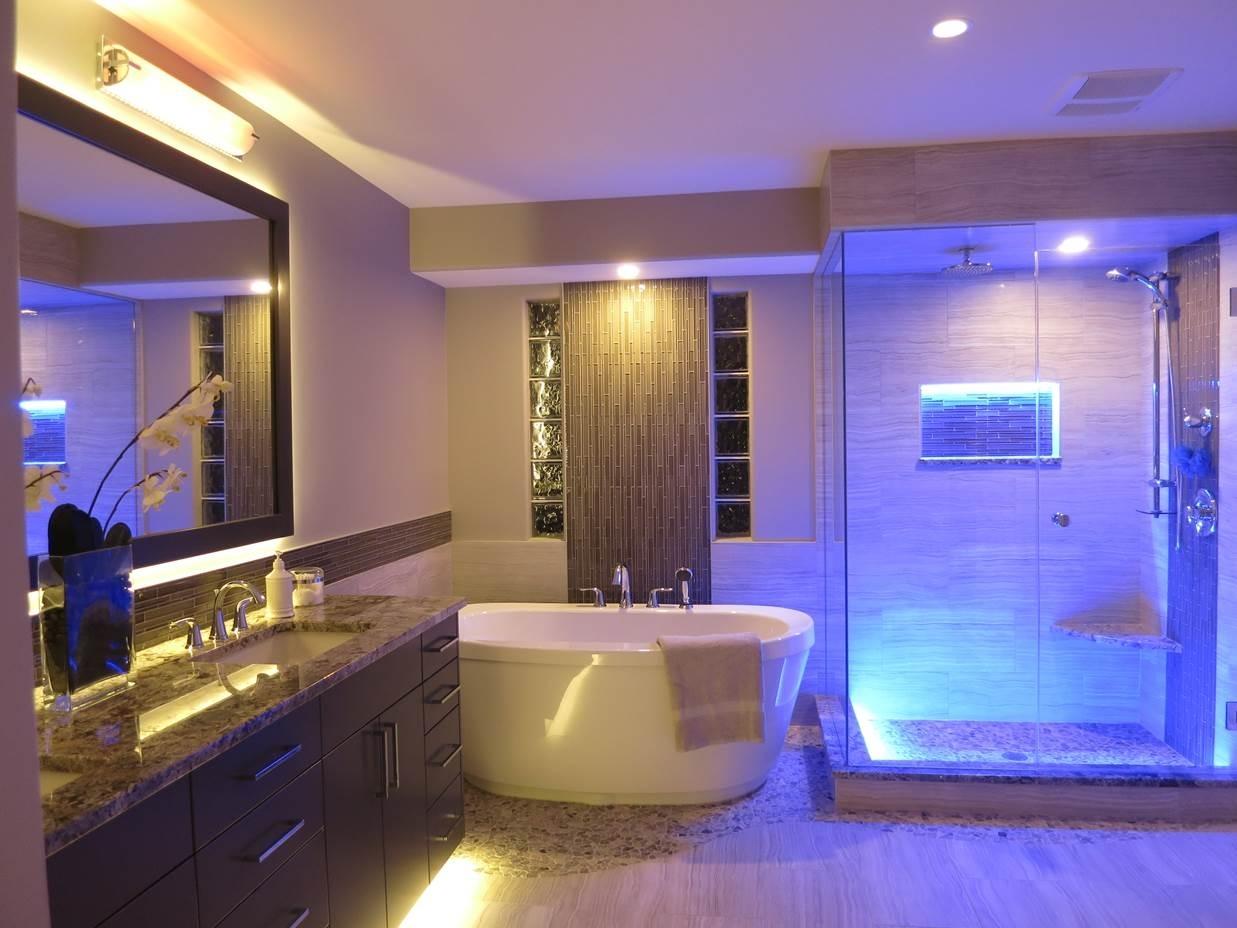

Для освещения ванной комнаты допустимо применять обычные лампы, работающие от сети 220В. Однако низковольтные осветительные приборы, помимо безопасности, могут дать простор дизайнерской мысли. К примеру, светодиодные ленты отлично справляются не только с работой в качестве основного освещения, как элементы декоративной подсветки зеркал, ванны или душевой кабинки.

Класс защиты выключателей, если они не вынесены за пределы ванной, должен быть не менее IPx4. Но лучше всего использовать электроустановочные изделия с классом защиты IPx5. Имеющаяся в маркировке цифра 5 символизирует способность не пропускать даже направленные с любой из сторон струи воды.

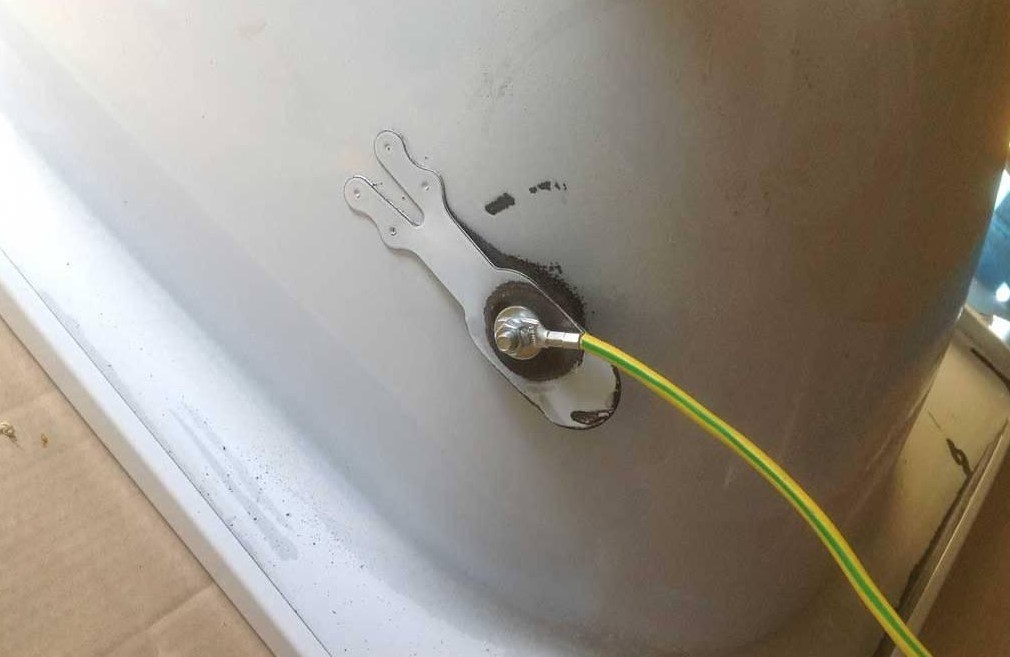

Линия заземления, трубы водоснабжения и ванна (если они металлические), раковина, корпуса всех имеющихся в ванной комнате стационарных электроприборов должны быть соединены электрическим проводом, образуя систему уравнивания потенциалов.

Для прокладки электропроводки в ванной комнате подходит трехжильный медный кабель сечением 2,5 мм2 для стиральной машины, бойлера и розеток. Для освещения будет достаточно 1,5 мм2. Оптимальные марки кабелей – ВВГнг (не поддерживающие горение), ВВГнг-LS (почти не выделяет дыма) или более качественный зарубежный аналог NYM.

Интересные факты

Вот несколько интересных фактов о электричестве в ванной:

1. Безопасность и влагозащита: В ванных комнатах используются специальные электроприборы и установки, которые имеют высокий уровень защиты от влаги. Например, устройства с классом защиты IP44 и выше могут безопасно работать в условиях повышенной влажности, что особенно важно для предотвращения коротких замыканий и электрических ударов.

2. Зоны безопасности: В ванных комнатах существуют различные зоны безопасности, которые определяют, какие электрические устройства можно устанавливать. Например, в зоне 0 (внутри ванны или душа) нельзя устанавливать электрические приборы, тогда как в зоне 1 (над ванной или душем) допускаются только устройства с защитой от влаги.

3. Теплые полы: Электрические теплые полы становятся все более популярными в ванных комнатах. Они не только создают комфортную температуру, но и помогают предотвратить образование конденсата и плесени, что делает ванную более безопасной и приятной для использования.

https://youtube.com/watch?v=MaknwHlcr0U

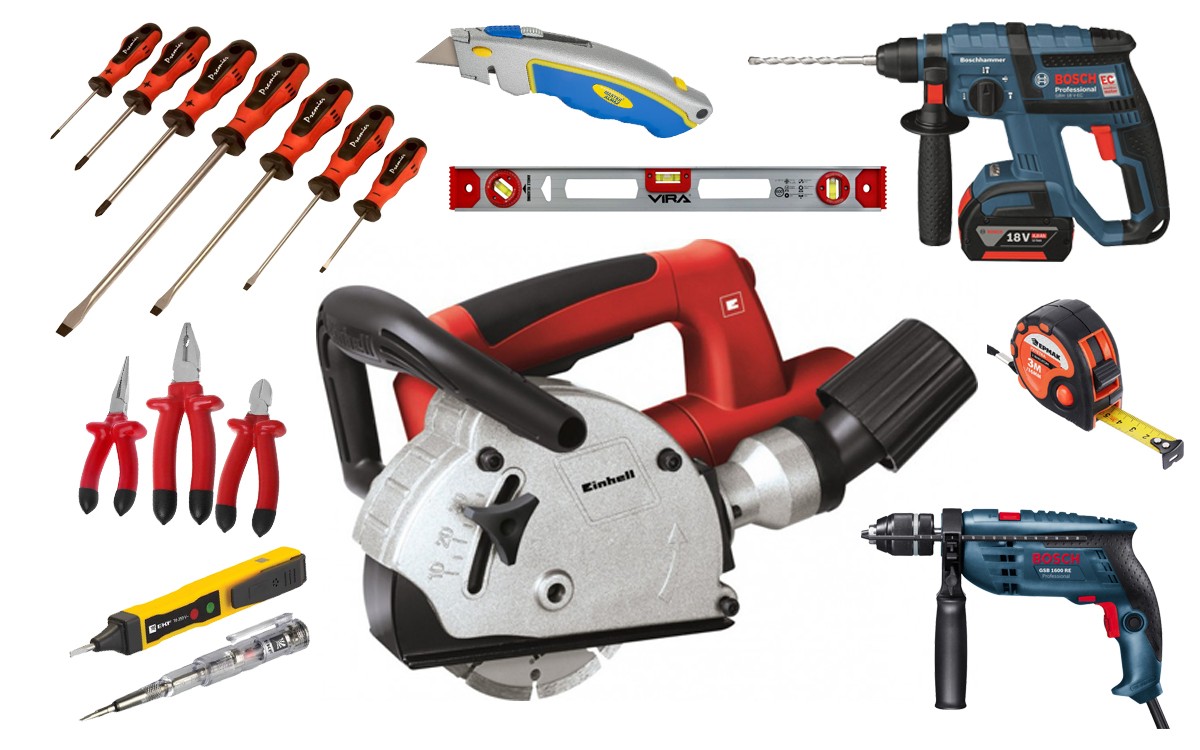

Необходимый инструмент

Для того чтобы во время монтажных работ не отвлекаться на поиски нужного инструмента, стоит заранее подготовить полный комплект. Для установки проводки вам понадобятся:

• штроборез;
• перфоратор;
• дрель;
• набор отверток (включая как шлицевые, так и крестовые);
• пробник для определения фазы;
• строительный уровень;
• рулетка длиной не менее 3 метров;
• пассатижи;
• плоскогубцы;
• нож.

В некоторых случаях, когда необходимо штробление в труднодоступных местах, использование штробореза может быть затруднительным или даже невозможным. Поэтому в ваш набор инструментов обязательно должны входить классические зубило и молоток.

Цены на набор электромонтажного инструмента

Набор электромонтажного инструмента

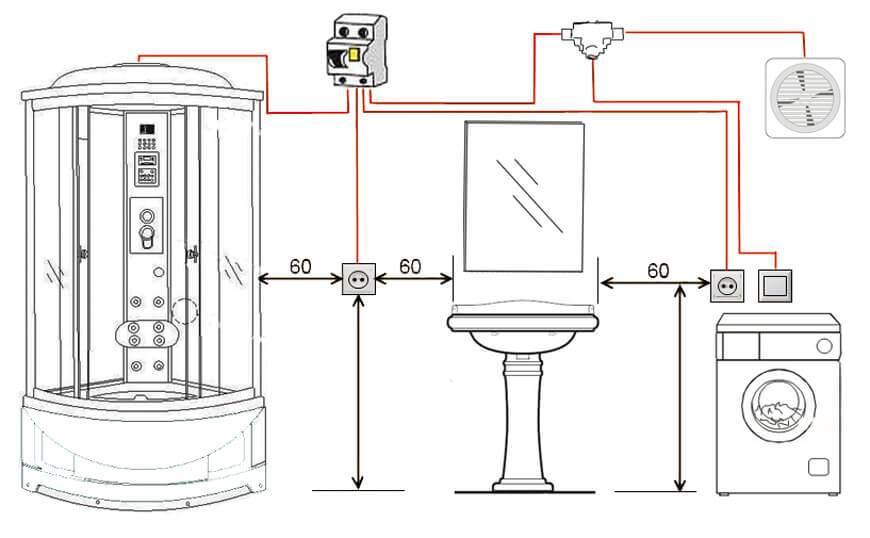

Схема прокладки кабеля в ванной комнате

Наличие схемы электропроводки значительно ускоряет процесс монтажа. Кроме того, это позволяет избежать дополнительных расходов, связанных с возможными ошибками.

Схема должна четко показывать расположение всех электроустановочных приборов. Рекомендуется также указывать расстояния до ключевых элементов интерьера ванной комнаты, таких как ванна, раковина, двери и другие.

При планировании установки розеток важно помнить, что бойлер и стиральная машина, потребляющие значительное количество электроэнергии, лучше подключать через отдельные розетки. Учитывая необходимость наличия как минимум одной свободной розетки, общее количество розеток в ванной комнате должно составлять не менее трех.

Цены на влагозащищенные розетки

Влагозащищенные розетки

Этапы монтажа

Вся работа делится на несколько этапов.

1. В соответствии с разработанным планом, с помощью штробореза в стенах создаются штробы (канавки).
2. В местах, где будут установлены выключатели и розетки, формируются углубления нужного диаметра и глубины. Для этого лучше всего использовать дрель с коронкой диаметром 68 мм.
3. Подрозетники помещаются в подготовленные отверстия и фиксируются с помощью цементного раствора.
4. В штробах укладываются кабели. Для их крепления можно использовать растворовые прихватки, устанавливаемые через каждые 20 см, однако более надежным вариантом будет применение пластиковых дюбелей.
5. Концы кабелей очищаются на 1 см и продеваются в подрозетники. Рекомендуется оставлять кабель немного длиннее, чем требуется, чтобы обеспечить запас для возможного ремонта в будущем.
6. Электропроводка проверяется на наличие короткого замыкания.
7. В электрощите устанавливаются защитные автоматы и устройства защитного отключения (УЗО).

Видео – Монтаж электропроводки в ванной комнате (подробный отчет)

Теперь можно приступать к дальнейшему ремонту ванной комнаты.

Устройство электропроводки требует крайне вдумчивого подхода. Безответственно выполненный монтаж легко может привести к поражению электрическим током. Однако стоит заблаговременно изучить все нюансы работы электроустановочных приборов во влажном воздухе, и риски полностью исчезают. Кроме того, необходимо пользоваться только влагозащищенными устройствами. Непосредственно же монтажные работы не представляют из себя чего-то невероятно сложного и вполне доступны любому домашнему мастеру.

https://youtube.com/watch?v=t1wvVSY_o08

Безопасность и защита от поражения электрическим током

Безопасность в ванной комнате является одной из самых важных аспектов при проектировании и установке электрических систем. Влажная среда ванной создает повышенные риски поражения электрическим током, поэтому необходимо соблюдать строгие правила и нормы, чтобы минимизировать эти риски.

Первое, на что следует обратить внимание, это использование оборудования, соответствующего стандартам безопасности. Все электрические устройства, установленные в ванной, должны иметь защиту от влаги и пыли, что обозначается классом защиты IP (Ingress Protection). Для ванной комнаты рекомендуется использовать устройства с классом защиты не ниже IP44, что обеспечивает защиту от брызг воды.

Второй важный аспект — это правильное размещение электрических розеток и выключателей. Согласно действующим нормам, розетки должны располагаться на расстоянии не менее 60 см от источников воды, таких как умывальники и ванны. Важно также использовать розетки с защитными крышками или специальные модели с защитой от влаги.

Третий аспект — это установка защитных устройств, таких как УЗО (устройства защитного отключения). УЗО предназначены для защиты людей от поражения электрическим током, отключая электрическую цепь при обнаружении утечки тока. Рекомендуется устанавливать УЗО на все электрические цепи, которые обслуживают ванную комнату.

Также стоит обратить внимание на выбор освещения. Светильники, установленные в ванной, должны быть влагозащищенными и иметь соответствующий класс защиты. Для зон, где есть высокая вероятность попадания воды, рекомендуется использовать светильники с классом защиты не ниже IP65.

Кроме того, необходимо учитывать зонирование ванной комнаты. В соответствии с нормами, ванная комната делится на несколько зон, каждая из которых имеет свои требования к электрическим установкам. Например, в зоне 0 (внутри ванны или душевой кабины) допускается использование только специальных влагозащищенных светильников, а в зоне 1 (над ванной или душем) — только светильников с защитой от влаги и брызг.

Наконец, важно помнить о регулярной проверке состояния электрических систем в ванной. Периодическая инспекция проводки, розеток и оборудования поможет выявить потенциальные проблемы до того, как они станут серьезными. Рекомендуется обращаться к квалифицированным электрикам для проведения таких проверок и выполнения любых работ, связанных с электричеством.

Соблюдение всех этих рекомендаций поможет обеспечить безопасность в ванной комнате и защитить пользователей от опасности поражения электрическим током.

Вопрос-ответ

Где должна быть розетка в ванной?

Розетки размещаются на высоте не ниже 25 см от пола. Безопасная высота розетки определяется по принципу «чем выше, тем лучше», но так нам может не хватить длины провода. Вполне приемлемое расстояние от пола и смесителей — 60 см. В случае затопления вода не должна достичь уровня электрооборудования.

Нужна ли электровытяжка в ванной?

Вентилятор в ванной эффективно удаляет излишки влаги, запахи, пыль и другие «воздушные» загрязнения. Постоянная циркуляция воздуха способствует предотвращению образования плесени и грибка, защищает мебель и другие элементы от повреждений, связанных с длительным воздействием влаги.

Почему не делают розетки в ванной?

Следовательно, розетку допускается устанавливать даже в плинтус. Но такое решение не является приемлемым, если речь идет о помещении ванной комнаты. Ведь недопустим монтаж розеток ниже тех мест, по которым проложены коммуникации, и высок риск подтопления ванной в случае утечки воды.

Может ли ударить током в ванной?

Иногда в ванной комнате можно получить удар током от самых неожиданных источников – например, от струи воды из крана. Это неудивительно: сочетание в небольшом помещении воды и электроэнергии создает повышенную опасность для людей.

Советы

СОВЕТ №1

Убедитесь, что все электрические установки в ванной комнате соответствуют стандартам безопасности. Используйте влагозащищенные розетки и выключатели, которые имеют степень защиты не ниже IP44, чтобы избежать короткого замыкания и поражения электрическим током.

СОВЕТ №2

При установке освещения в ванной выбирайте светильники с защитой от влаги. Лучше всего подходят модели, предназначенные для использования в помещениях с высокой влажностью, такие как светильники с герметичными корпусами или специальные влагозащищенные лампы.

СОВЕТ №3

Не забывайте о правильной разводке проводов. Избегайте прокладывания электрических проводов в местах, где они могут подвергаться воздействию воды. Лучше всего использовать специальные кабели, предназначенные для установки в помещениях с повышенной влажностью.

СОВЕТ №4

Регулярно проверяйте состояние электрических приборов и проводки в ванной. Убедитесь, что нет повреждений, коррозии или изоляции, которая может быть нарушена. При обнаружении любых проблем немедленно обращайтесь к квалифицированному электрику для устранения неисправностей.
