Установка розетки в стену — ключевой этап электромонтажа, обеспечивающий удобство и безопасность использования электрических приборов. В статье рассмотрим, как установить розетку в бетонной и гипсокартонной стене своими руками. Вы получите пошаговую инструкцию, помогающую избежать распространенных ошибок, а также узнаете о стандартах расположения розеток для повышения функциональности и комфорта в доме.

Коротко о типах встраиваемых розеток

Технические характеристики розеток должны полностью соответствовать требованиям подключаемых устройств. Важно учитывать мощность приборов, которые будут получать питание от розетки. На корпусах розеток и в их инструкциях указана максимально допустимая сила тока в амперах. Мощность подключаемого оборудования измеряется в киловаттах. Эти значения можно сопоставить с помощью таблицы.

Таблица 1. Соотношение мощности розеток с параметрами потребителей и необходимым сечением проводки.

Все виды встраиваемых розеток, которые могут понадобиться для установки в квартире или частном доме, можно разделить на три категории:

• обычные;
• влагозащищенные;
• силовые.

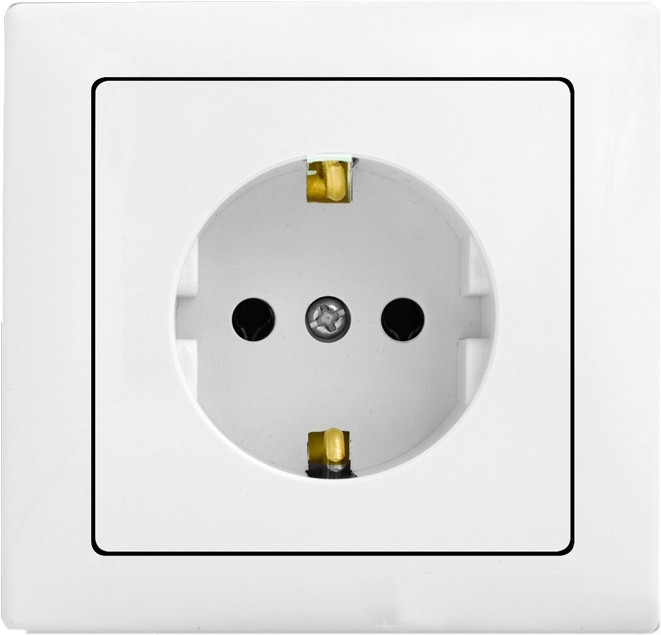

Обычные розетки предназначены для питания большинства электроприборов. К ним можно подключать зарядные устройства, мобильные телефоны, компьютеры, роутеры, фены, холодильники, микроволновые печи и т.д.

Влагозащищенные розетки используются в помещениях с повышенной влажностью, чаще всего в ванных комнатах. Они отличаются от обычных наличием крышки, закрывающей гнездо для подключения вилки, что обеспечивает защиту от брызг. Такие розетки необходимы, если монтаж производится вблизи раковины, душа или ванны. Для этого выбираются устройства с классом защиты IP44 и выше. Это значительно снижает риск поражения электрическим током даже в случае затопления, когда вода может стекать по стенам. Если установка осуществляется в просторной ванной комнате частного дома, вдали от источников влаги, можно использовать и обычные розетки.

Силовые розетки, которые устанавливаются в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются повышенной мощностью. Их показатель составляет 32А и выше. Они предназначены для подключения устройств с высоким потреблением электроэнергии, таких как электроплиты, электрические духовые шкафы, кондиционеры, камины или бойлеры. Иногда силовые розетки могут иметь тройное гнездо. Выбор таких розеток зависит от типа вилки, используемой в электроприборе.

Установка розетки в стену из бетона или гипсокартона — задача, требующая внимательности и точности. Эксперты рекомендуют начать с подготовки необходимых инструментов: перфоратора или дрели, отвертки, уровня и изоляционной ленты. Для бетонной стены важно использовать специальную коронку для сверления, чтобы избежать повреждений. Сначала необходимо разметить место установки, затем просверлить отверстие и установить коробку для розетки. В случае гипсокартона процесс проще: достаточно вырезать отверстие нужного размера и закрепить монтажную коробку. После этого следует провести электрические провода, подключить их к розетке и зафиксировать её в коробке. Завершив установку, важно проверить работу устройства и убедиться в отсутствии короткого замыкания. Такой подход обеспечит безопасность и долговечность эксплуатации.

https://youtube.com/watch?v=IRedLyiipO8

Меры предосторожности

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

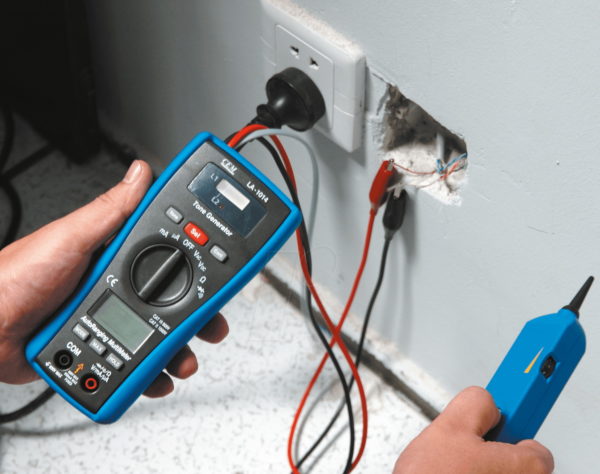

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Интересные факты

Вот несколько интересных фактов о процессе установки розеток в стены из бетона и гипсокартона:

1. Разные инструменты для разных материалов: Установка розетки в бетонной стене требует использования перфоратора и специальных сверл по бетону, так как обычное сверло не сможет справиться с жесткостью материала. В то время как для гипсокартона достаточно будет обычной дрели и ножа для гипсокартона, что делает процесс более простым и быстрым.

2. Правильное размещение: Согласно строительным нормам, розетки должны располагаться на высоте 30-40 см от пола. Это связано с удобством использования и безопасностью, особенно в домах с детьми. Однако в некоторых случаях, например, для кухонных розеток, высота может варьироваться.

3. Электробезопасность: При установке розеток важно учитывать правила электробезопасности. Например, в помещениях с повышенной влажностью (ванные комнаты, кухни) необходимо использовать специальные влагозащитные розетки и устанавливать их на высоте не менее 1,5 метра от пола, чтобы избежать короткого замыкания и других опасных ситуаций.

Цены на различные виды мультиметров

Мультиметр

Стандарты высоты расположения розетки

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку.Удобно, чтобы розетка была на высоте 65-70 см.

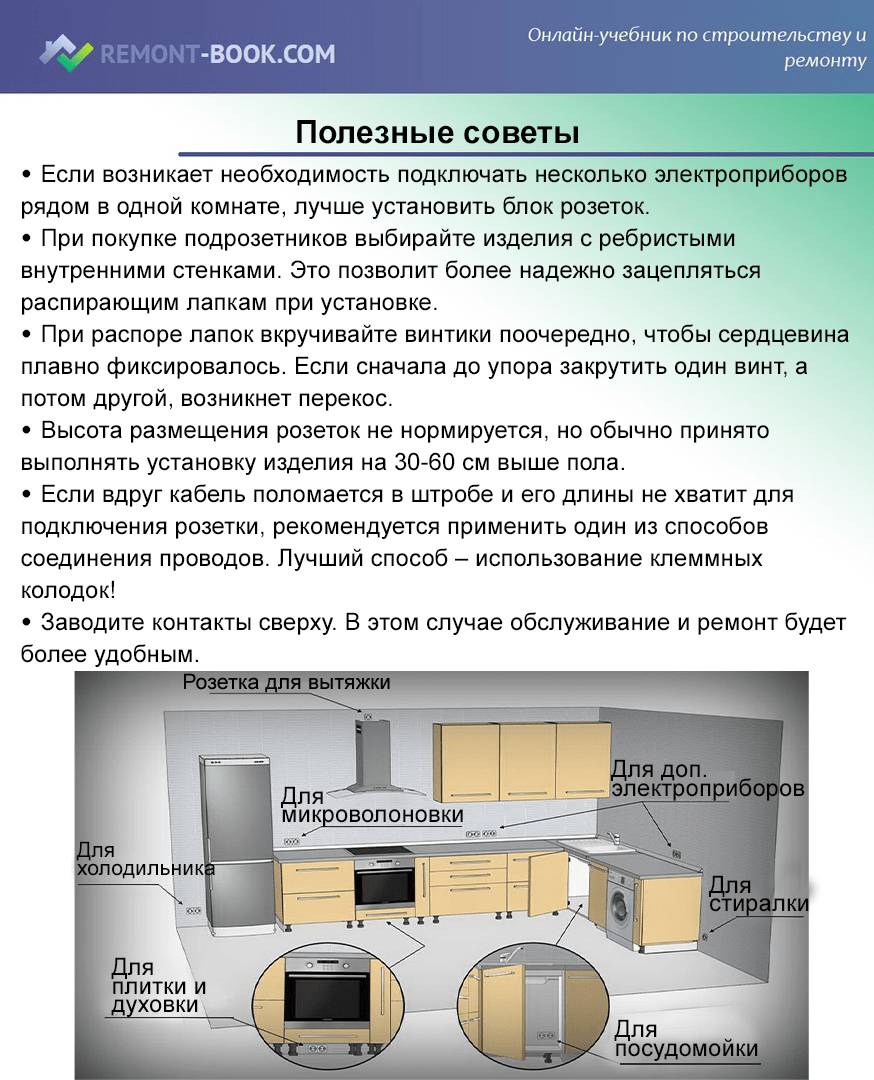

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Выбор совместимой с розеткой монтажной коробки

Встраиваемые розетки устанавливаются в специальный монтажный элемент, известный как подрозетник. Это тонкостенный цилиндр, который встраивается в стену. В дальнейшем розетка фиксируется именно к этому элементу, а не к рыхлым материалам кладки или бетону, что обеспечит надежность установки.

Цены на розетки с заземлением

Розетка с заземлением

Совет! Лучше покупать установочную коробку одновременно с розеткой, что обеспечит их полную совместимость.

Розетки отдельных производителей предусматривают различные способы крепления к подрозетнику. В первую очередь это касается расположения винтов. Они могут находиться по вертикальной или горизонтальной оси. У некоторых устройств имеется сразу 4 крепления. Диаметр установочных коробок составляет 65-67 мм. Глубина 45 мм. Они могут изготавливаться из полиамида, полипропилена и прочих материалов.

Внимание нужно уделить выбору установочной коробки блока розеток. Дело в том, что практически каждый производитель выпускает свою продукцию под разные стандарты ширины. То есть, расстояние между розетками вместе с учетом накладных панелей отличается настолько, что не всегда удастся провести монтаж в установочную коробку другого бренда.

Внимание! Если требуется закрепление в обычных стенах применяются классические цилиндрические подрозетники. Для установки в гипсокартон выпускаются особые установочные коробки со специальными винтами и ушками для притягивания к листу.

Монтаж подрозетника

После приобретения необходимых материалов можно приступить к разметке места для установки. Технология монтажа варьируется в зависимости от типа стены. Работы с бетоном, газобетоном и кирпичом имеют много общего, в то время как монтаж на гипсокартон требует особого подхода. Также различия касаются и набора инструментов, которые понадобятся для выполнения работы.

Установка подрозетника в бетон, газобетон или кирпич – пошаговая инструкция

Работа с такими материалами стен требует наличия специализированного инструмента. Потребуется подготовить:

• перфоратор;
• корончатое сверло 68 мм;
• зубило или пику под перфоратор.

Цены на корончатое сверло

Корончатое сверло

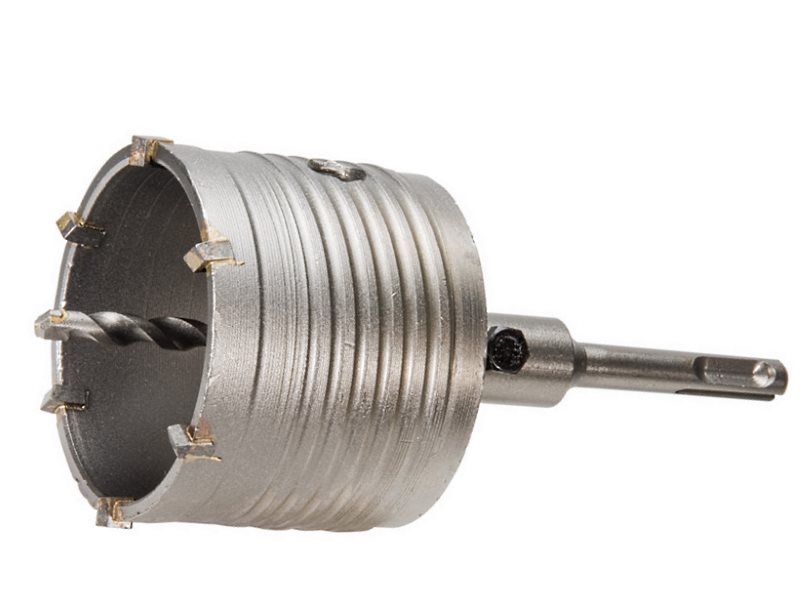

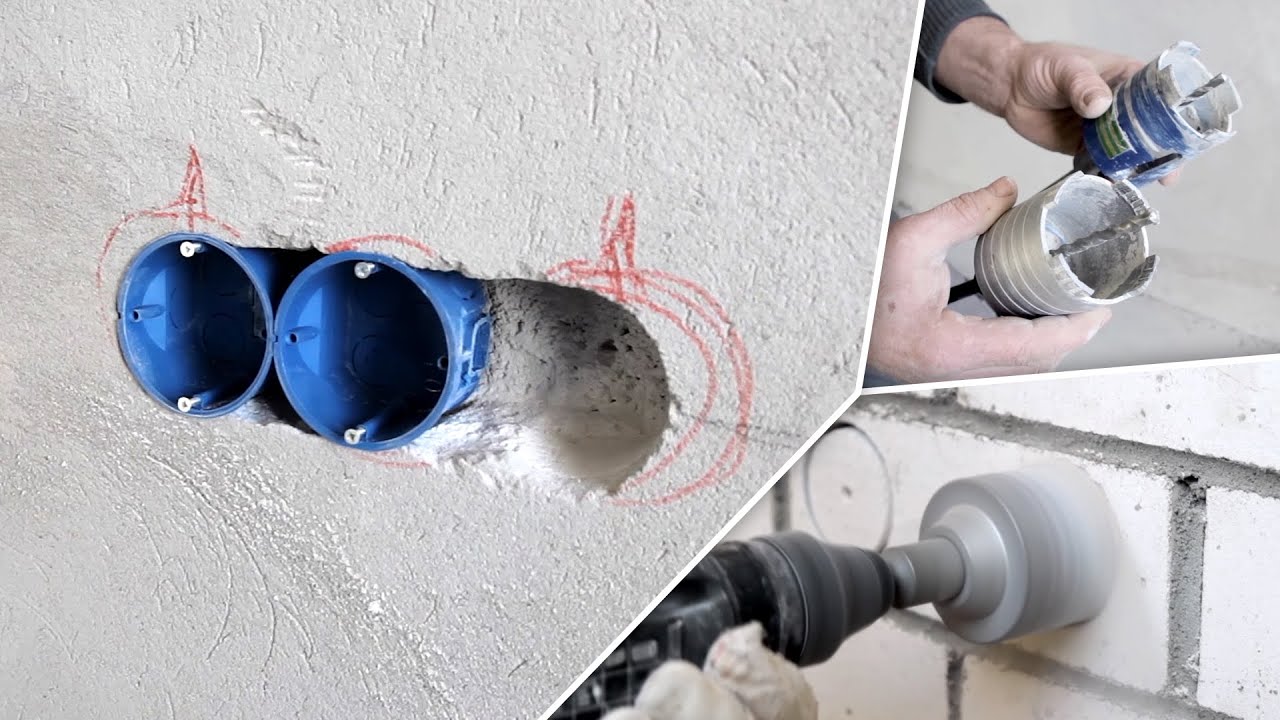

Шаг 1. В первую очередь необходимо создать посадочное отверстие в стене для установки подрозетника, используя специальное корончатое сверло. Оно крепится к дрели или перфоратору. Коронки могут различаться по цене и материалу режущей кромки. Существуют алмазные и твердосплавные варианты. Также сверла имеют разные режимы работы: некоторые предназначены исключительно для дрели, в то время как другие могут использоваться в ударном режиме, что делает их подходящими для сверления с функцией долбления.

Совет! При выборе корончатого сверла важно учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора – sds-plus или другого типа. В противном случае несовместимая коронка не сможет быть использована с имеющимся инструментом.

Если вам нужно сверлить железобетон, стоит обратить внимание на более дорогие коронки с алмазным напылением на сегментах, так как бюджетные варианты могут быстро выйти из строя. Также важно установить оптимальное количество оборотов, рекомендованное в инструкции к сверлу.

Видео – Сверление отверстий для подрозетников в бетонной/кирпичной/газобетонной стене

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

Шаг 2. После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Шаг 3. Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

Шаг 4. После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

https://youtube.com/watch?v=l6_jhl6oweI

Цены на популярные модели перфораторов

Перфораторы

Установка подрозетников в гипсокартон

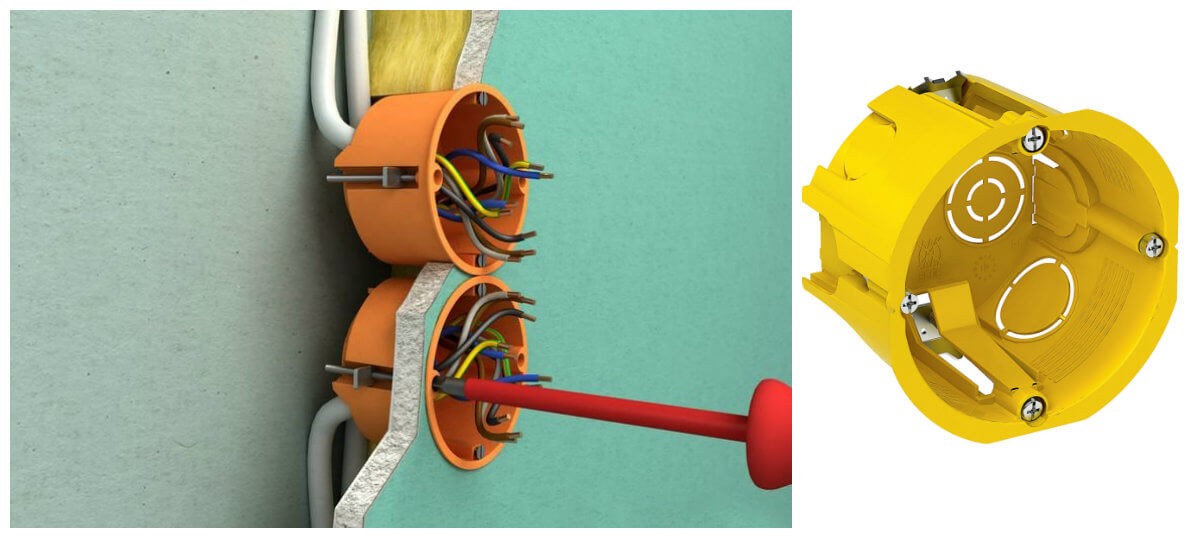

Для работы с гипсокартоном потребуется особый тип монтажной коробки со специальной лапкой, которая позволит его прижать к листу по принципу тисков или струбцины. Для осуществления монтажа нужно просверлить отверстие. Сделать это можно специальным корончатым сверлом по гипсокартону. Можно вырезать круг монтажным ножом. Поскольку провода спрятаны за гипсокартоном, то штробление не потребуется. Заложенный кабель следует вытащить в полученное отверстие и завести в сломанное окно подрозетника. Нужно вставить монтажную коробку в стену и закрутить винты, втянув лапку поджима.

Видео – Как установить розетку в стену из гипсокартона

https://youtube.com/watch?v=0M_4zwQrL2o

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплялась с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

• укорачивание выступающего кабель;
• зачистка концов токопроводящих жил;
• прикручивание проводов к клеммам розетки;
• установка розетки;
• фиксация декоративной рамки.

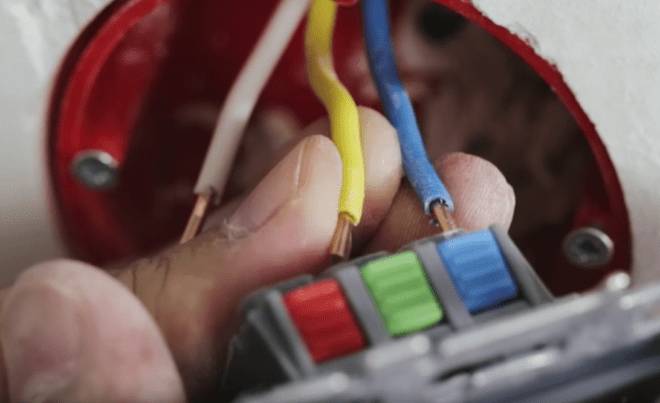

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на длину 10-15 мм.

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупом. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Узнайте, как подключить розетку от выключателя и выключатель от розетки, в специальной статье на нашем портале.

Тонкости подключения блока розеток

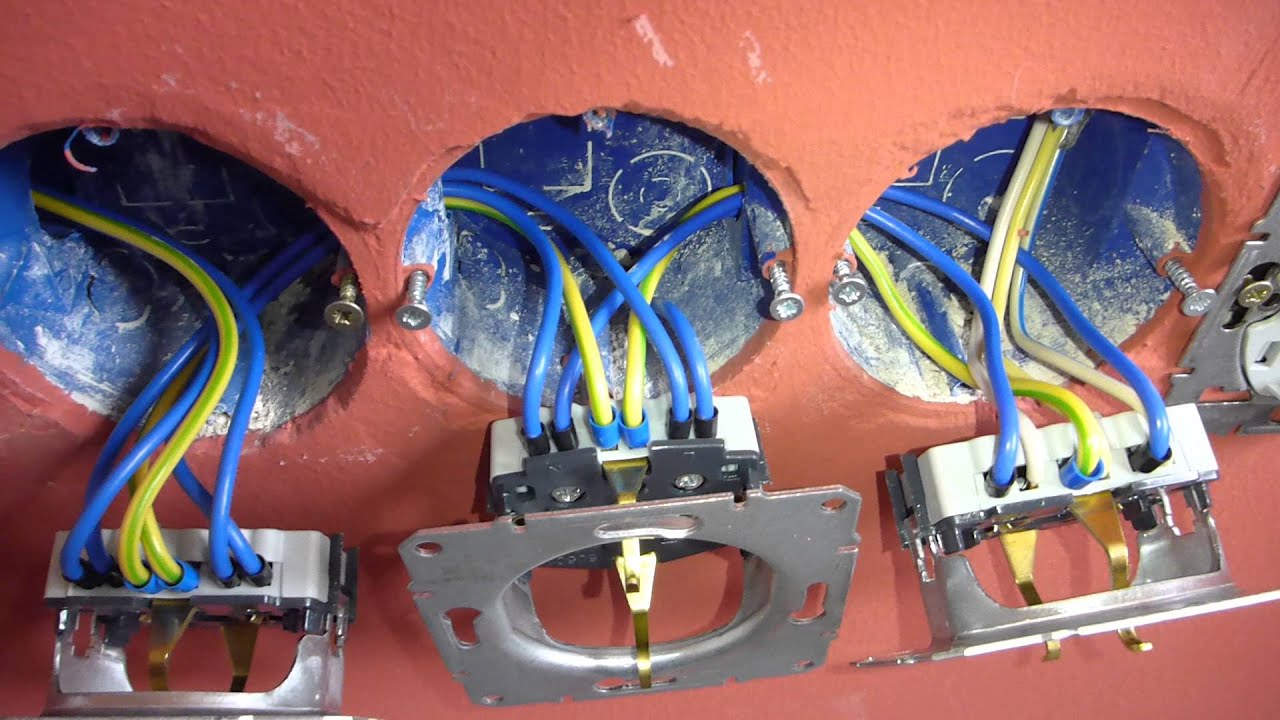

При установке двойных, тройных или блоков розеток необходимо выполнить параллельное подключение. Для этого используются короткие отрезки проводов длиной около 15 см. Их концы очищаются от изоляции. Эти отрезки предназначены для соединения клемм розеток. В магазинах также доступны специальные блоки, которые уже соединены между собой.

Что делать с алюминиевой проводкой

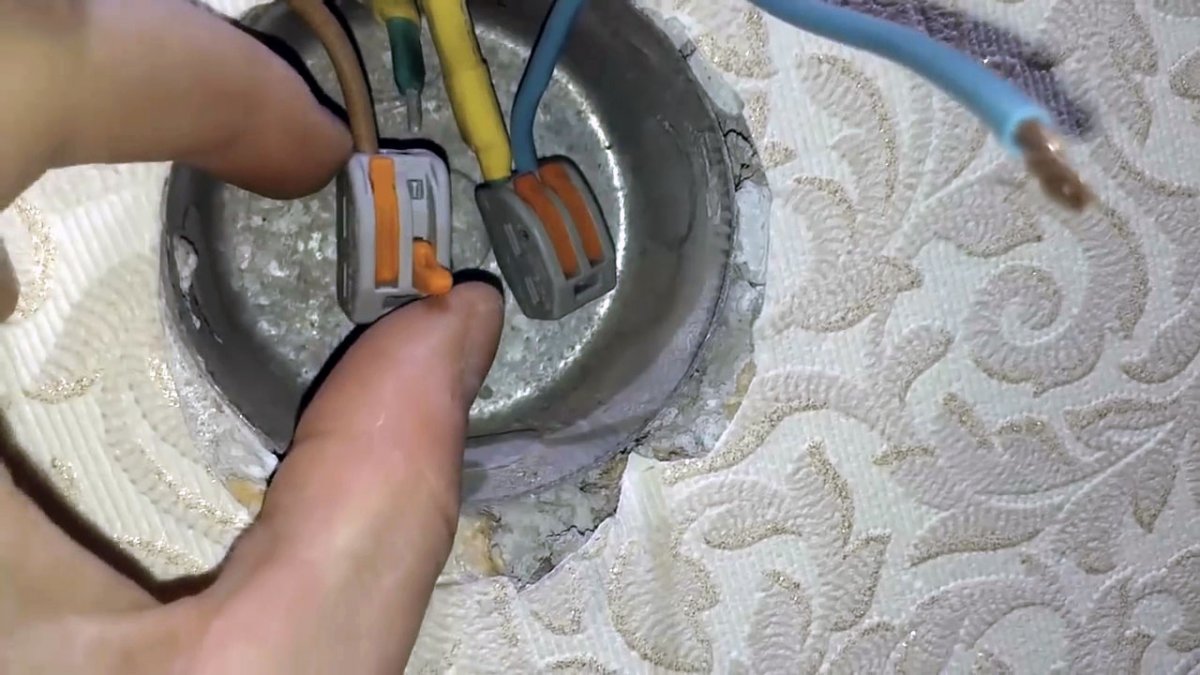

В старых домах вся проводка сделана из алюминия. Зачастую такие жилы обламываются, поэтому при попытке вставить новую розетку в уже имеющийся в стене подрозетник не получается подсоединиться. В этом случае потребуется нарастить провод. Использование обыкновенной скрутки недопустимо. Для выхода из ситуации можно применить специальные клееные колодки. Это даст возможность осуществлять наращивание медными проводами, что исключает окисление между двумя разными металлами. Добавив пару проводков по 10-15 см, можно подключить розетку.

Установка силовых розеток для мощных потребителей

Возможно, вам также будет интересно ознакомиться с нашей статьей на тему – Кабель-каналы для электропроводки.

Когда возникает необходимость подключить мощную электроплиту, духовой шкаф или другое подобное оборудование, важно не только правильно выбрать силовую розетку, но и использовать кабель с большим сечением. Его пропускная способность должна соответствовать потребляемой мощности электроприбора. Провод для такого оборудования не должен иметь скруток на своем пути. Он не подключается к распаечным коробкам, а ведется напрямую к электрощитку. Это является важным требованием для обеспечения пожарной безопасности.

Проверка работоспособности установленной розетки

После завершения установки розетки важно убедиться в её правильной работе и безопасности. Проверка работоспособности включает несколько этапов, которые помогут избежать возможных проблем в будущем.

1. Визуальный осмотр:

   Первым делом проведите визуальный осмотр установленной розетки. Убедитесь, что она установлена ровно, не имеет видимых повреждений, трещин или зазоров. Проверьте, что все крепления надежно зафиксированы, а проводка не выступает из корпуса.

2. Проверка подключения проводов:

   Отключите электричество в щитке, чтобы избежать поражения электрическим током. Снимите крышку розетки и проверьте, правильно ли подключены провода. Обычно в розетке есть три контакта: фаза (коричневый или черный провод), ноль (синий или голубой провод) и заземление (желто-зеленый провод). Убедитесь, что провода надежно зажаты в клеммах и не имеют повреждений.

3. Проверка заземления:

   Если ваша розетка имеет заземляющий контакт, важно проверить его работоспособность. Для этого можно использовать специальный тестер или мультиметр. Убедитесь, что сопротивление заземления не превышает 4 Ом. Это гарантирует, что заземление работает эффективно и защищает от поражения электрическим током.

4. Тестирование с помощью тестера:

   После того как вы убедились в правильности подключения проводов, можно провести тестирование с помощью тестера для розеток. Подключите тестер к установленной розетке и проверьте индикаторы. Они должны показывать, что розетка исправна и правильно подключена. Если тестер показывает ошибку, необходимо повторно проверить подключение проводов.

5. Включение электричества:

   После завершения всех проверок можно включить электричество в щитке. Убедитесь, что в помещении нет посторонних звуков, искр или запаха горелого. Если все в порядке, переходите к следующему шагу.

6. Тестирование нагрузки:

   Подключите к розетке устройство, которое потребляет электроэнергию, например, лампу или зарядное устройство. Убедитесь, что устройство работает корректно, и нет перебоев в подаче электроэнергии. Если устройство не включается или работает нестабильно, это может указывать на проблемы с подключением.

7. Финальная проверка:

   После всех тестов и проверок убедитесь, что розетка не нагревается при работе. Если она становится горячей, это может быть признаком неправильного подключения или перегрузки. В таком случае необходимо отключить устройство и обратиться к специалисту для диагностики.

Следуя этим шагам, вы сможете убедиться в том, что установленная розетка работает правильно и безопасно. Не забывайте о важности соблюдения всех мер предосторожности при работе с электричеством и, при необходимости, обращайтесь к профессионалам для выполнения более сложных задач.

Вопрос-ответ

Чем закрепить розетку в бетонной стене?

Подрозетники в бетонной стене крепятся с помощью шпаклевочной или штукатурной смеси. В нанесенный раствор подрозетники просто вдавливают. Устанавливать их нужно ровно.

Можно ли клеить гипсокартон на бетон?

Для монтажа гипсокартона без каркаса используется специальный гипсовый клей — сухая строительная смесь, основным компонентом которой является гипс. Клей позволяет закрепить листы гипсокартона на основаниях из бетона, кирпича, пенобетона и газобетона.

Можно ли делать розетки в бетонной стене?

Бетон отличается высокой прочностью, поэтому установка розетки в бетонную стену – процесс трудоемкий и пыльный. Для того чтобы проделать в стене необходимое отверстие, мы используем перфоратор со специальной насадкой – коронкой.

Советы

СОВЕТ №1

Перед началом установки розетки обязательно отключите электричество в помещении. Это поможет избежать травм и коротких замыканий во время работы.

СОВЕТ №2

При работе с бетоном используйте специальные инструменты, такие как перфоратор и коронки для бетона. Это значительно упростит процесс и обеспечит аккуратные отверстия для установки розетки.

СОВЕТ №3

Для стен из гипсокартона используйте специальные монтажные коробки для розеток, которые обеспечивают надежную фиксацию и предотвращают провисание. Убедитесь, что коробка подходит по размеру к вашей розетке.

СОВЕТ №4

После установки розетки проверьте ее работоспособность с помощью тестера. Убедитесь, что все соединения надежны и нет никаких повреждений проводки перед тем, как закрыть стену или установить декоративную накладку.
