Электрощиток в гараже — важный компонент, обеспечивающий безопасность и функциональность электрической сети. В статье рассмотрим виды электрощитов, их устройство и правила подключения, что поможет организовать электроснабжение в гараже. Также будут полезные фото и видео, демонстрирующие процесс сборки и установки щитка, что упростит вашу работу.

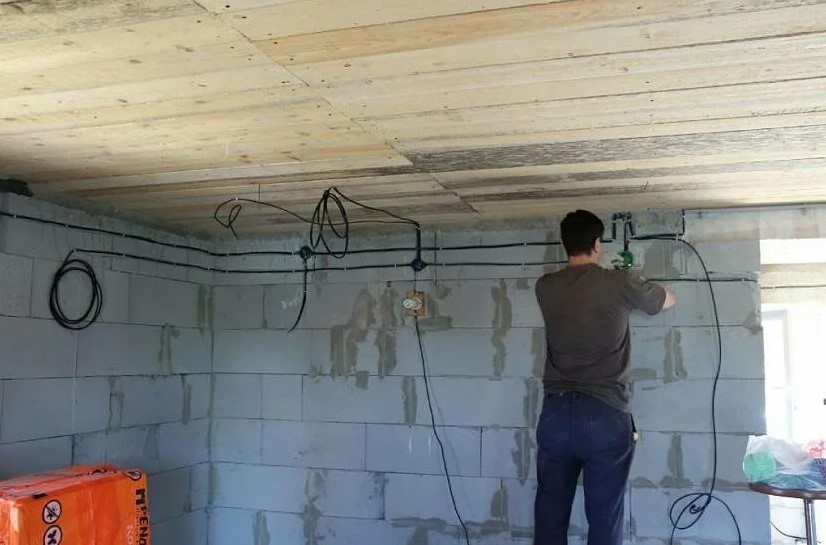

Проводка в гараже: требования правил

Гараж представляет собой зону с повышенной опасностью возгорания. В нем находятся не только автомобили, но и запасы горюче-смазочных материалов. Поэтому крайне важно уделить особое внимание безопасности и качеству монтажа электропроводки.

На этапе проектирования следует учитывать несколько ключевых моментов:

• Кабели должны укладываться по стенам только в вертикальном или горизонтальном направлении, а повороты следует выполнять под углом 90 градусов;
• В отапливаемых гаражах расстояние от проводов до отопительных труб должно составлять не менее 10 см (согласно требованиям ПУЭ 2.1.57);
• Розетки рекомендуется устанавливать на высоте 60 см, а выключатели – на уровне 1,5 м. При этом выключатели лучше размещать на расстоянии 10-15 см от дверного косяка;
• Установка розеток по всему периметру гаража нецелесообразна. Во-первых, это увеличивает риск их повреждения во время работы. Во-вторых, удобнее сосредоточить группу розеток вблизи основного рабочего места и использовать удлинитель при необходимости. Дополнительные розетки могут понадобиться только рядом со станками, если они имеются, а также в электрическом щите;
• В смотровой яме, где существует высокая вероятность появления влаги, установка розеток и ламп на 220В запрещена. В таких условиях можно использовать только розетки и освещение на 12В. Блок питания на 12В удобно разместить в электрическом щите, а низковольтную проводку для потребителей в яме можно проложить в стяжке бетонного пола.

Рекомендуется оснастить проводку для розеток и освещения независимыми автоматическими выключателями. Это позволит выполнять ремонт розеток при наличии света.

Если вы планируете использовать станки, стоит обратиться в местную энергосбытовую компанию для получения информации о возможности подключения трехфазной линии электроснабжения. Это даст возможность подключать более мощные нагрузки при той же силе тока.

Эксперты в области электроснабжения подчеркивают важность правильного выбора электрощитка для гаража. Они отмечают, что данный элемент системы электроснабжения обеспечивает безопасность и надежность работы электрических приборов. В первую очередь, необходимо учитывать мощность, которую будет потреблять гараж, а также количество подключаемых устройств. Специалисты рекомендуют выбирать щитки с защитой от перегрузок и короткого замыкания, что значительно снижает риск возникновения пожара. Также важно обратить внимание на качество материалов, из которых изготовлен щиток, чтобы он мог выдерживать условия гаража, такие как повышенная влажность и перепады температур. Правильная установка и регулярное обслуживание электрощитка помогут избежать многих проблем и обеспечат долгую службу электрической сети в гараже.

https://youtube.com/watch?v=T2Cnt4m1fQk

Что из себя представляет электрощит для гаража

Щит электрический для гаража – это панель с размещенными на ней распределительными, контрольными и защитными приборами. Такой способ монтажа позволяет компактно разместить все устройства и удобно закрепить всю конструкцию на стене. Кроме того, специально подготовленная для стандартных креплений поверхность панели упрощает процесс монтажа и модификации щитка.

Существует два типа электрических щитов – открытые и закрытые.

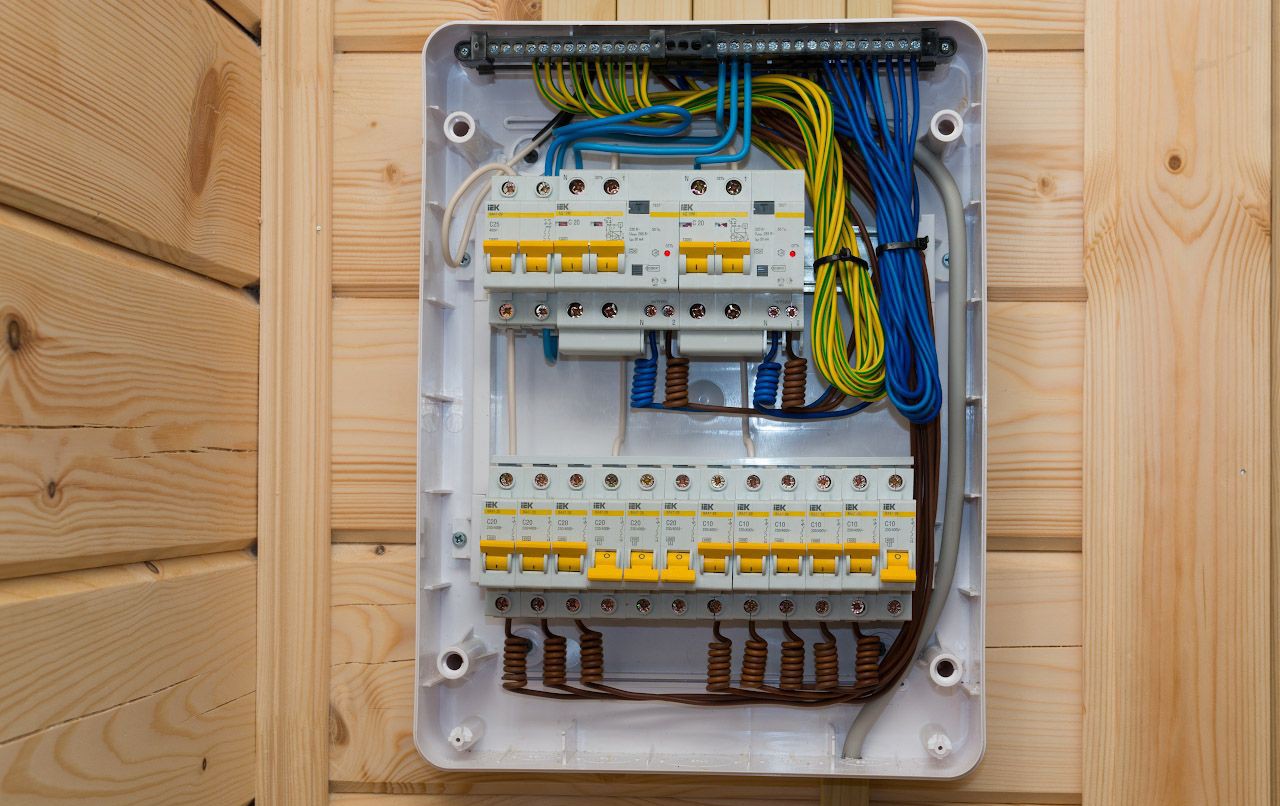

1. Открытые применяются в тех случаях, когда необходим регулярный доступ или существует возможность разместить панель в труднодоступном (в целях безопасности) месте. Открытые панели отличаются самой низкой стоимостью на рынке электроустановочных устройств. Нетребовательные к эстетике автолюбители вполне могут собрать открытый электрощит своими руками. Достаточно лишь вырезать из текстолита лист подходящих размеров и разместить на нем необходимый набор устройств. Для крепежа можно использовать обычные саморезы, однако модульные устройства гораздо аккуратнее выглядят на DIN-рейке.
2. Закрытые щитки позволяют скрыть приборы за дверцей. В некоторых моделях дверцы оснащаются замками. Дверца может иметь контрольное окно. В качестве материалов изготовления щитов применяются металл, пластик, текстолит.

Интересные факты

Вот несколько интересных фактов о электрощитках в гараже:

1. Безопасность и защита: Электрощиток в гараже играет ключевую роль в обеспечении безопасности электрической системы. Он защищает от перегрузок и коротких замыканий, что особенно важно в гараже, где могут использоваться мощные инструменты и оборудование, такие как сварочные аппараты или компрессоры.

2. Автоматизация и управление: Современные электрощитки могут быть оснащены автоматизированными системами управления, которые позволяют удаленно контролировать и управлять электроэнергией в гараже. Это может включать в себя управление освещением, отоплением или зарядкой электромобиля, что делает гараж более функциональным и удобным.

3. Энергоэффективность: Установка электрощитка с современными автоматическими выключателями и системами учета потребления электроэнергии может помочь снизить затраты на электроэнергию. Это особенно актуально для гаражей, где используется много электроинструментов, так как правильное распределение нагрузки позволяет избежать лишних расходов.

Цены на щиты электрические настенные

Щит электрический настенный

Устройство гаражного щитка

В состав гаражного электрощита входят следующие приборы:

• электрический счетчик. Он должен быть опломбирован представителем энергосбытовой компании с соответствующей отметкой в техническом паспорте;
• общий автомат защиты от коротких замыканий. Этим же устройством удобно полностью обесточивать гараж;

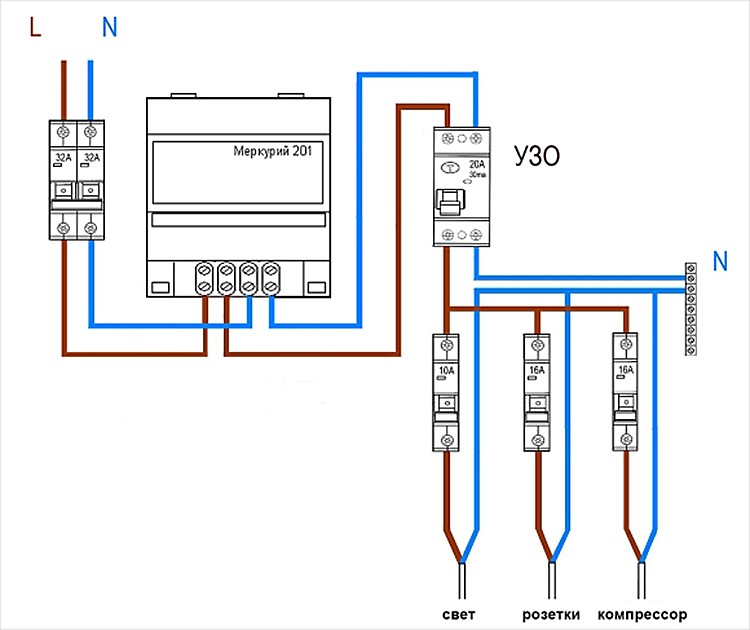

• УЗО. Данный прибор в случае появления утечки тока или при касании человеком оголенного провода;
• однофазные автоматические выключатели для каждой из линий электропроводки (освещение, станки, розетки и т.п.).

Поскольку для освещения ямы потребуется источник питания низкого напряжения, то его будет удобно и безопасно разместить именно на электрическом щите. Там же нередко размещают зарядные устройства для автомобильных аккумуляторов.

Порядок подключения приборов

В первую очередь необходимо организовать ввод кабеля в гараж. Для этого обычно используют провода СИП. При прохождении через стену провода должны быть защищены металлической трубой. Затем можно переходить к сборке электрощита:

1. Определите место для установки. Обычно щиты размещают рядом с воротами и точкой ввода кабеля.
2. После того как щит будет закреплен на стене, устанавливается электросчетчик.
3. Устанавливается общий автомат защиты от короткого замыкания с максимальным током, соответствующим току самого мощного подключаемого устройства.
4. Устанавливается устройство защитного отключения (УЗО).
5. Последовательно монтируются автоматы защиты для каждой линии электропроводки. Ток отсечки определяется в зависимости от расчетной нагрузки: для станков требуется 25А, для электрического ручного инструмента – 16А, а для освещения подойдет автомат на 6А.
6. Все установленные приборы соединяются проводами необходимого сечения, которое выбирается с учетом предполагаемой нагрузки. Если электричество нужно только для освещения, достаточно провода сечением 1.5 кв.мм. Для более серьезных нагрузок (например, электроинструменты, станки, сварка и т.д.) потребуется провод сечением 2.5-4 кв.мм.

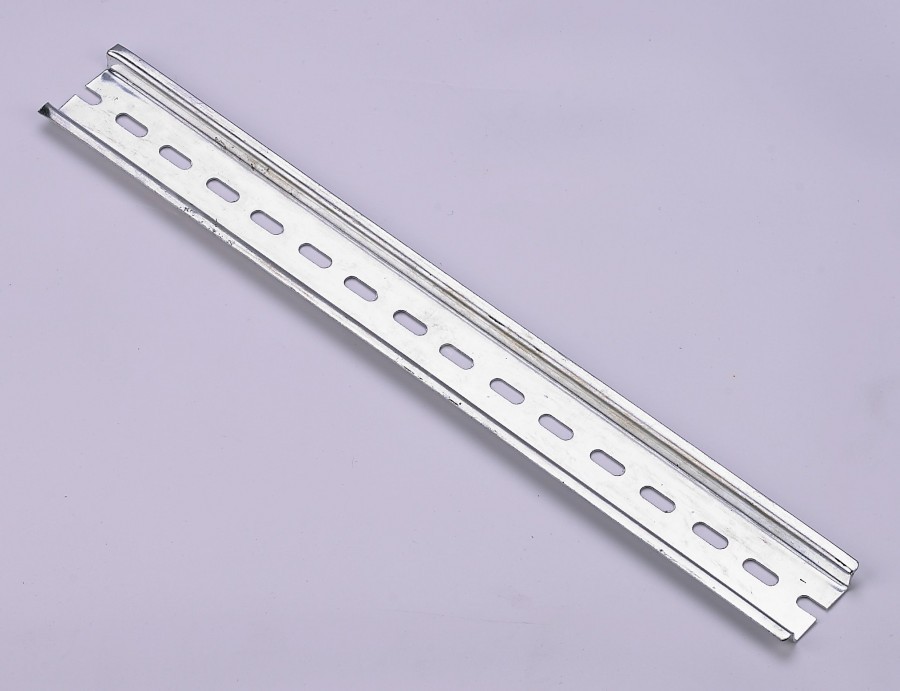

В заводских электрощитках часто предусмотрены DIN-рейки для удобного монтажа. С их помощью приборы располагаются более компактно и аккуратно.

Модульные электроустановочные изделия крепятся на DIN-рейке следующим образом:

• верхний крепеж позволяет подвесить устройство на рейке;
• при необходимости модуль можно сдвинуть на нужное место;
• нижний фиксатор оттягивается плоской отверткой и зацепляется за нижний бортик DIN-рейки;
• фиксатор возвращается на место, надежно удерживая всю конструкцию. Если фиксатор имеет пружину, эта операция происходит автоматически, в противном случае потребуется нажать на фиксатор.

Чтобы исключить возможность соскальзывания приборов, можно использовать специальные фиксаторы или подогнуть концы рейки с помощью пассатижей.

Провода заземления крепятся на специальной колодке с помощью винтов, которые фиксируют провода в отверстиях колодки.

Если для подключения используются провода одного цвета, рекомендуется намотать на концы каждого из них слой цветной изоленты. Это поможет избежать путаницы между фазой и нулем.

Основные ошибки при подключении проводов к приборам

Примечание! Важным моментом является качество электрических соединений в щитке. Большинство возгораний происходит именно из-за плохого контакта между проводами и электроустановочными изделиями.

Поэтому важно знать наиболее распространенные ошибки, которые можно совершить при сборке электрощитка.

1. Попадание изоляции под контакт. Оптимальная глубина зачистки провода составляет 1 см. Однако невнимательность или отсутствие знаний у монтажника может привести к тому, что глубина зачистки окажется недостаточной. При затягивании крепежного винта он упрется в изоляцию провода и раздавит ее. Площадь контакта винта и жилы провода окажется намного меньше расчетной. Если на такое соединение подать нагрузку, то произойдет нагрев в точке контакта.
2. Подключение проводов разного сечения к одной клемме. Эта ошибка чревата тем, что жила меньшего сечения будет зафиксирована хуже, чем жила с большим сечением. Плохой механический контакт приводит к увеличению электрического сопротивления. Как результат – разогрев провода, оплавление его изоляции и расплавление корпуса модульного устройства.
3. Неправильное формирование концов многожильного провода. Часто встречающийся выбор в пользу многожильного провода объясняется удобством работы с ним в ограниченном пространстве электрического щита. Гнется он легче, чем одножильный провод. Вместе с тем, многожильные провода требуют использования штыревых наконечников для опрессовки зачищенных концов. При попытке закрепить непрессованный многожильный провод в клемме тонкие жилы передавливаются и ломаются. Общее сечение провода уменьшается, что чревато нагревом и оплавлением и провода, и устройства. Также недопустимо пропаивать многожильные концы перед подключением к клемме. С течением времени припой будет менять форму, продавливаясь под зажимным винтом.
4. Подключение фазы к нижней клемме автоматического выключателя. На работоспособность прибора переполюсовка влияния не оказывает и законодательно данный момент никак не урегулирован. Однако это может вызвать затруднения для электрика, не знающего об отступлении от общепринятых правил.

Видео – Ошибки при электромонтаже

Определить наличие указанных проблем можно, проанализировав количество ложных срабатываний защитных устройств. Если они срабатывают при включенной одной лампе накаливания, это уже сигнал для проверки состояния клемм. В первую очередь стоит подтянуть фиксирующие винты. Другим признаком является срабатывание защиты при увеличении нагрузки на сеть. Чем больше ток проходит через автомат, тем сильнее нагреваются некачественные соединения на клеммах, что в конечном итоге приводит к срабатыванию защиты автоматического выключателя.

Совет! Упростить задачу и повысить качество соединений поможет использование соединительных гребенок. С их помощью можно обеспечить подачу питания сразу на группу устройств с одинаковой схемой подключения. Например, на группу автоматических выключателей.

Конструкция гребенки представляет собой медную пластину (шину) с отводами, расположенными с одной стороны. Отводы могут быть выполнены в двух вариантах: штыревые и вилочные. Вилочные отводы требуют наличия специального зажима на подключаемом устройстве, поэтому они не так широко распространены.

Сечение отводов гребенки составляет 16 кв.мм, что позволяет сохранять работоспособность проводника при токе до 63А.

Шаг отводов зависит от ширины устройств, которые будет соединять гребенка. Для одномодульных устройств используются модели с шагом отводов в 17.5 мм, а для устройств в 1.5 модуля – 27 мм.

Количество отводов на соединительных шинах может варьироваться от 12 до 60. В условиях гаража такое количество потребителей, как правило, не встречается, поэтому гребенку следует обрезать до нужной длины. Удобнее всего резать ножовкой по металлу. При этом длина пластикового кожуха гребенки должна превышать длину медной шины на несколько миллиметров для обеспечения электробезопасности. Лучше всего использовать специальные заглушки для торцов.

Кроме того, резку следует производить до монтажа гребенки в щиток, чтобы избежать появления металлических опилок, которые могут привести к короткому замыканию в электрическом щите.

https://youtube.com/watch?v=FVVLrdWzE-A

Устройство заземления

Заземление для гаража – крайне важный элемент электропроводки. Повышенная влажность и обилие металла делают небезопасной работу с электроинструментом, не имеющего подключения к заземлению.

Схема размещения электродов в грунте может быть любой. Это может быть треугольник, Т-образная схема и т.п. Т-образное размещение в условиях гаража применяется чаще всего. Два электрода можно вбить в дно смотровой ямы, а два других – в углы либо со стороны ворот, либо у задней стенки.

В качестве электродов можно использовать металлические уголки длиной 2-2.5 м. Сечение – от 50х50 мм. Как вариант, можно вбить металлическую трубу со стенками толщиной не менее 3.5 мм. Диаметр трубы должен быть не меньше 32 мм. Оптимальное расстояние между электродами – 1.2 м.

Для соединения электродов между собой и подключения к электрощиту применяют медный и алюминиевый провод. Для первого сечение должно быть не менее 6 кв.мм., Для второго – не менее 16 кв.мм.

Чтобы провод имел наиболее плотный контакт с контуром заземления, к уголкам можно приварить болт, либо воспользоваться накидной клеммой.

Обустройство электрического щитка в гараже – это не только необходимость следования нормам закона. Правильно собранный щиток это еще и собственная безопасность, и гарантия от пожара из-за проводки. Поэтому к проектированию электрощита и его монтажу желательно подойти со всей полнотой ответственности.

Цены на щиты распределительные

Щит распределительный

Видео – Сборка электрического щитка в гараже

https://youtube.com/watch?v=eLqA3gsSAcA

Обслуживание и проверка электрощита в гараже

Электрощиток в гараже — это важный элемент электрической системы, который обеспечивает распределение электроэнергии и защиту электрических цепей. Правильное обслуживание и регулярная проверка электрощита помогут предотвратить аварийные ситуации и продлить срок службы оборудования. Рассмотрим основные аспекты, связанные с обслуживанием и проверкой электрощита в гараже.

Регулярные визуальные осмотры

Первым шагом в обслуживании электрощита является регулярный визуальный осмотр. Рекомендуется проводить такие проверки не реже одного раза в три месяца. Во время осмотра следует обратить внимание на следующие моменты:

• Состояние корпуса: Корпус электрощита должен быть целым, без трещин и повреждений. Поврежденный корпус может привести к попаданию влаги и пыли внутрь, что увеличивает риск короткого замыкания.
• Отсутствие следов перегрева: Проверьте, нет ли на проводах и клеммах следов перегрева, обугливания или плавления изоляции. Это может свидетельствовать о перегрузке или плохом контакте.
• Чистота: Убедитесь, что внутри щита нет пыли и грязи. Накопление пыли может привести к перегреву и ухудшению работы оборудования.

Проверка электрических соединений

Проверка электрических соединений — это важный этап в обслуживании электрощита. Необходимо убедиться, что все соединения надежны и не имеют коррозии. Для этого:

• Отключите питание и откройте электрощит.
• Проверьте все клеммы и соединения на наличие коррозии или ослабления. При необходимости подтяните винты и замените поврежденные элементы.
• Обратите внимание на состояние проводов: они должны быть целыми, без повреждений и изоляция не должна быть изношенной.

Тестирование защитных устройств

Электрощит обычно оснащен защитными устройствами, такими как автоматические выключатели и УЗО (устройства защитного отключения). Их работоспособность необходимо проверять регулярно:

• Автоматические выключатели можно протестировать, отключив их вручную и затем снова включив. Это поможет убедиться в их исправности.
• УЗО следует проверять с помощью специальной кнопки тестирования, которая обычно расположена на корпусе устройства. Нажмите на кнопку, и УЗО должно отключить питание. После этого его можно снова включить.

Плановое техническое обслуживание

Рекомендуется проводить плановое техническое обслуживание электрощита не реже одного раза в год. Это может включать:

• Полную проверку всех электрических соединений и компонентов.
• Замена устаревших или поврежденных элементов, таких как автоматические выключатели или УЗО.
• Проверка и, при необходимости, обновление схемы подключения, чтобы обеспечить соответствие современным стандартам безопасности.

Обращение к специалистам

Если вы не уверены в своих силах или обнаружили серьезные проблемы, рекомендуется обратиться к квалифицированному электрику. Профессионал сможет провести более глубокую диагностику и устранить возможные неисправности, что обеспечит безопасность эксплуатации электрощита в гараже.

Соблюдение этих рекомендаций поможет поддерживать электрощиты в гараже в исправном состоянии и обеспечит безопасность использования электричества в этом пространстве.

Вопрос-ответ

Можно ли разместить электрощит в гараже?

Если у вас более масштабные планы по обустройству гаража, то дополнительный распределительный щит — это то, что вам нужно. По сути, это миниатюрный электрический щит в вашем гараже, который получает питание от основного распределительного щита дома. Он идеально подходит, когда вам нужно несколько цепей (освещение, розетки, специализированное оборудование).

Можно ли подключить электричество в гараже?

Чтобы подключить гараж к электролинии и создать точку учета электрической энергии, нужно получить технические условия в энергосбытовой организации. В ней также можно оформить разрешение на трехфазный ввод. При разработке технических условий учитываются существующие нормы ПУЭ.

Какой размер электрощита мне нужен для гаража?

При строительстве нового гаража или мастерской скорее всего потребуется установка дополнительного электрощита для гаража. Средний размер электрощита для гаража составляет 60 ампер, рассчитан на 12/24 цепи.

Какой должна быть электропроводка в гараже?

Гараж – это помещение повышенной опасности, поэтому степень защиты корпуса вышеприведенных элементов электропроводки должна быть не ниже IP44.

Советы

СОВЕТ №1

Перед установкой электрощита в гараже обязательно проведите полное обследование электрической сети. Убедитесь, что проводка соответствует современным стандартам и способна выдерживать нагрузку, которую вы планируете использовать. Это поможет избежать перегрузок и потенциальных аварий.

СОВЕТ №2

Выбирайте электрощиток с достаточным количеством автоматов и защитных устройств. Это обеспечит надежную защиту от коротких замыканий и перегрузок. Также стоит предусмотреть отдельные автоматы для различных зон гаража, таких как освещение, розетки и оборудование.

СОВЕТ №3

Обратите внимание на размещение электрощита. Он должен быть установлен в сухом и доступном месте, вдали от источников влаги и высокой температуры. Это продлит срок службы оборудования и упростит доступ для обслуживания.

СОВЕТ №4

Не забывайте о регулярной проверке и обслуживании электрощита. Периодически осматривайте автоматические выключатели и другие компоненты на наличие признаков износа или повреждений. Это поможет предотвратить возможные проблемы и обеспечит безопасность в вашем гараже.
