Вопрос расчета расхода воды на котел отопления является важным при проектировании и эксплуатации систем отопления. Правильное определение объема питательной воды обеспечивает эффективную работу котла, предотвращает перегрев и снижает риск аварий. В статье рассмотрим методику расчета расхода воды в зависимости от мощности котла, что поможет оптимизировать систему отопления и повысить ее надежность.
Расчет количества теплоносителя
Количество теплоносителя должно быть оптимальным, чтобы обеспечить достаточную мощность для прогрева. Если объем будет избыточным, это может привести к недостаточному нагреву, и котел будет работать без остановки, что, в свою очередь, вызовет его преждевременный износ и увеличит расход газа.

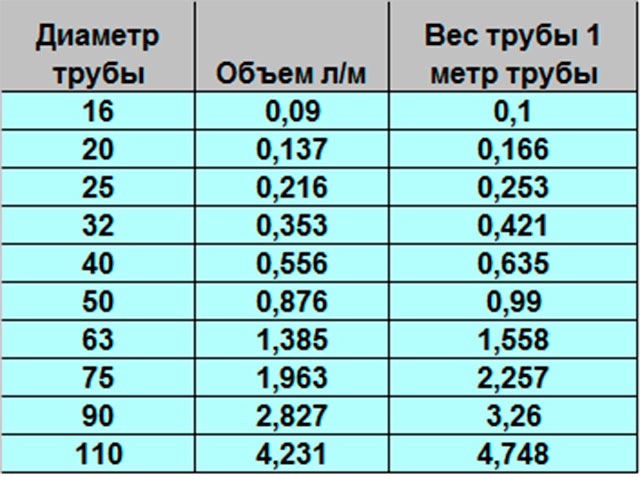

Внутренний объем труб различного диаметра
Максимальный расход теплоносителя зависит от мощности и рассчитывается по формуле: мощность котла в киловаттах умножается на коэффициент 13,5 литров на киловатт. Для определения расхода воды на котел используется следующая формула: V теплоносителя = V котла + V радиаторов + V расширительного бака + V труб.
Объем котла определяется в зависимости от мощности вашего устройства, соответствующие данные можно найти в инструкции. Объем расширительного бака также указан в руководстве, и в идеале он должен составлять примерно в два раза больше мощности агрегата. Например, если мощность составляет 10 кВт, то объем расширительного бака должен быть около 20 литров.
Объем радиаторов зависит от материала, из которого они изготовлены. Так, одна секция алюминиевых батарей занимает 0,44 литра, биметаллических – 0,35 литра, чугунных нового образца – 1 литр, а старого – 1,4 литра. Подсчитав количество секций, вы сможете определить общий объем радиаторов.
Объем трубы длиной 1 метр и диаметром 15 мм составляет 0,176 литра, диаметром 20 мм – 0,3 литра, а диаметром 25 мм – 0,485 литра. Умножив эти значения на длину труб, вы получите общий объем, занимаемый теплоносителем в трубах.
Сложив все полученные данные, можно рассчитать общий объем жидкости. Наиболее популярными моделями для домашнего использования являются Wolf, Vaillant, Bayxi, а среди промышленных моделей выделяются: ДКВР 10 13, КВГМ 10, ПТВМ 30М. Объем питательной воды для этих устройств рассчитывается специалистами.
Эксперты в области отопительных систем подчеркивают важность точного расчета расхода воды для котлов отопления. Правильная методика позволяет не только оптимизировать работу оборудования, но и значительно снизить затраты на энергию. Основными факторами, влияющими на расход, являются мощность котла, температура теплоносителя и длина трубопроводов. Специалисты рекомендуют использовать формулы, основанные на тепловых потерях здания и требуемой температуре в помещениях. Также важно учитывать характеристики радиаторов и их расположение. В результате, грамотный расчет расхода воды обеспечивает эффективное и экономичное отопление, что особенно актуально в условиях современных требований к энергоэффективности.
Вода – наиболее распространенный теплоноситель
В котлах в качестве теплоносителя применяются вода и антифриз.
Вода используется значительно чаще по нескольким причинам:
- она является наиболее экономичным теплоносителем;
- обладает высокой теплоемкостью, что позволяет эффективно передавать тепло. Нагретая до 90 градусов и остывшая до 70 градусов в радиаторах, вода отдает 20 ккал тепла в окружающую среду на каждый килограмм своего веса;
- является экологически безопасной, не представляет угрозы для здоровья человека и окружающей природы в случае утечек;
- легко восполняется в случае потерь — достаточно просто долить в расширительный бак;
- устранение утечек не вызывает затруднений и сводится к герметизации места протечки.
Однако у воды есть и недостатки, связанные с наличием в ней солей и кислорода, которые способствуют образованию накипи на внутренних стенках котла. Накипь снижает скорость протока воды и эффективность теплоотдачи.
Поэтому оптимальным вариантом будет использование дистиллированной или дождевой воды. Перед заливкой необходимо тщательно промыть всю систему отопления, независимо от ее возраста.
| Параметр расчета | Формула / Методика | Примечания |
|---|---|---|
| Общий расход воды на отопление (G) | $G = Q / (c \cdot \Delta T)$ | $Q$ — тепловая мощность котла (кВт), $c$ — удельная теплоемкость воды (4.187 кДж/(кг·°C)), $\Delta T$ — разница температур воды на подаче и обратке (°C). |
| Расход воды через радиатор (G_рад) | $G_{рад} = Q_{рад} / (c \cdot \Delta T_{рад})$ | $Q_{рад}$ — тепловая мощность радиатора (кВт), $\Delta T_{рад}$ — разница температур воды на входе и выходе из радиатора (°C). |
| Расход воды на систему «теплый пол» (G_тп) | $G_{тп} = Q_{тп} / (c \cdot \Delta T_{тп})$ | $Q_{тп}$ — тепловая мощность системы «теплый пол» (кВт), $\Delta T_{тп}$ — разница температур воды на входе и выходе из контура «теплого пола» (°C). |
| Расчет скорости движения воды (v) | $v = G / (\rho \cdot A)$ | $G$ — массовый расход воды (кг/с), $\rho$ — плотность воды (кг/м³), $A$ — площадь поперечного сечения трубы (м²). Рекомендуемая скорость для систем отопления 0.3-1.5 м/с. |
| Расчет диаметра трубопровода (D) | $D = \sqrt{(4 \cdot G) / (\pi \cdot \rho \cdot v)}$ | $G$ — массовый расход воды (кг/с), $\rho$ — плотность воды (кг/м³), $v$ — рекомендуемая скорость движения воды (м/с). |
| Расчет потерь давления (ΔP) | Используются формулы Дарси-Вейсбаха или Шези-Манинга | Зависит от длины трубопровода, диаметра, шероховатости стенок, скорости потока и местных сопротивлений (отводы, клапаны). Требует специализированных расчетов или программного обеспечения. |
| Расчет объема расширительного бака (V_расш) | $V_{расш} = V_{сист} \cdot E / (1 — P_{нач}/P_{кон})$ | $V_{сист}$ — общий объем воды в системе отопления (л), $E$ — коэффициент объемного расширения воды (зависит от температурного диапазона), $P_{нач}$ — начальное давление в баке, $P_{кон}$ — конечное давление в баке. |
| Определение тепловой мощности котла (Q) | $Q = S \cdot q_{уд}$ | $S$ — отапливаемая площадь (м²), $q_{уд}$ — удельная тепловая мощность на 1 м² (зависит от региона, типа здания, утепления, обычно 80-120 Вт/м²). |
| Перевод объемного расхода в массовый (G_масс) | $G_{масс} = G_{объем} \cdot \rho$ | $G_{объем}$ — объемный расход воды (м³/с или л/с), $\rho$ — плотность воды (кг/м³). |
Интересные факты
Вот несколько интересных фактов, связанных с расчетом расхода воды на котел отопления:
-
Зависимость от температуры: Расход воды на котел отопления напрямую зависит от разницы температур между подающим и обратным трубопроводами. Чем больше эта разница, тем меньше требуется расход воды для достижения необходимой температуры в системе отопления. Это позволяет оптимизировать работу котла и снизить энергозатраты.
-
Методика расчета: Для расчета расхода воды часто используется формула: ( Q = \frac{P}{c \cdot \Delta T} ), где ( Q ) — расход воды (м³/ч), ( P ) — мощность котла (кВт), ( c ) — удельная теплоемкость воды (примерно 1,163 кВт·ч/м³·°C), а ( \Delta T ) — разница температур (°C). Эта формула позволяет быстро определить необходимый расход воды для обеспечения заданной мощности отопления.
-
Эффективность системы: Правильный расчет расхода воды не только влияет на эффективность работы котла, но и на долговечность всей системы отопления. Недостаточный или избыточный расход может привести к перегреву, коррозии или образованию отложений, что в конечном итоге увеличивает затраты на обслуживание и ремонт.
Выбор циркуляционного насоса
Циркуляционный насос предназначен для поддержания необходимого давления воды в системе отопления.
При выборе насоса важно учитывать следующие характеристики:
- производительность, которая рассчитывается при минимальном расходе;
- рабочее давление устройства;
- площадь обогрева, тип и температура теплоносителя, температура в помещении, а также размеры труб;
- габариты насоса и уровень шума.
Насосы делятся на два типа по конструкции ротора: «сухие» и «влажные». В насосах с «сухим» ротором он не контактирует с теплоносителем, так как защищен уплотнителем. Эти насосы обладают высоким коэффициентом полезного действия (КПД), достигающим 86%, однако они достаточно шумные и чаще всего используются на промышленных объектах или в крупных котельных.
В насосах «влажного» типа ротор находится в прямом контакте с теплоносителем, что делает их более тихими в работе. Такие устройства обычно оснащены переключателями скорости. Они долговечны, но имеют более низкий КПД —
Вода для бытовых нужд – расчет мощности контура ГВС
В газовых двухконтурных котлах горячая вода для бытовых нужд нагревается в процессе протока. Поскольку время, в течение которого вода проходит через теплообменник, довольно короткое, мощность устройства должна быть достаточной для ее быстрого нагрева.
Минимальная мощность такого котла должна составлять не менее 18 кВт. Для оптимизации работы системы можно использовать накопительный бак, который сохраняет нагретую воду на некоторое время, позволяя сразу же получать горячую воду после открытия крана.

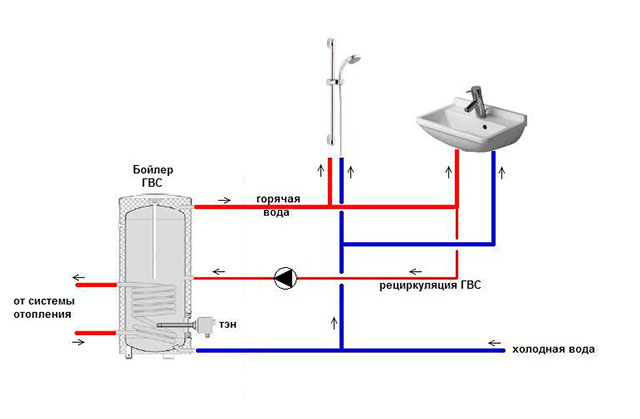

Если вы используете одноконтурный котел в сочетании с бойлером для горячего водоснабжения, то объем бойлера должен составлять не менее 80 литров. Это обеспечит комфортное использование горячей воды и поможет снизить расход топлива котлом.
Способы экономии тепла и горячей воды
Чтобы сэкономить, важно качественно утеплить помещение, включая окна, двери и стены. Сокращение числа окон также поможет снизить теплопотери. Регулярная чистка котельных блоков значительно уменьшит расход топлива.
Снижение температуры нагрева как для отопления, так и для горячего водоснабжения на небольшую величину также будет способствовать экономии ваших средств.
Влияние температуры наружного воздуха на расход воды
Температура наружного воздуха оказывает значительное влияние на расход воды в системах отопления, особенно в котлах, работающих на воде. При изменении температуры окружающей среды изменяются тепловые потери зданий, что, в свою очередь, требует корректировки расхода теплоносителя для поддержания заданной температуры в помещениях.
При низких температурах наружного воздуха увеличивается разница между температурой теплоносителя и температурой окружающей среды. Это приводит к увеличению тепловых потерь через стены, окна и крышу здания. Чтобы компенсировать эти потери и поддерживать комфортную температуру внутри, котел должен работать более интенсивно, что, соответственно, увеличивает расход воды.
Существует несколько факторов, которые необходимо учитывать при расчете расхода воды в зависимости от температуры наружного воздуха:
- Температура теплоносителя: Чем ниже температура наружного воздуха, тем выше должна быть температура теплоносителя, чтобы обеспечить необходимый уровень тепла в помещении. Это требует увеличения расхода воды.
- Теплоизоляция здания: Хорошая теплоизоляция позволяет снизить тепловые потери, что может уменьшить потребность в увеличении расхода воды при низких температурах. Поэтому важно учитывать характеристики теплоизоляции при расчете.
- Тип системы отопления: Разные системы отопления (например, радиаторные, теплые полы) могут по-разному реагировать на изменения температуры наружного воздуха. Радиаторные системы, как правило, требуют более высокой температуры теплоносителя, что может увеличить расход воды.
- Настройки терморегуляторов: Современные системы отопления часто оснащены терморегуляторами, которые автоматически регулируют температуру в зависимости от температуры наружного воздуха. Это может помочь оптимизировать расход воды.
Для более точного расчета расхода воды в зависимости от температуры наружного воздуха можно использовать формулы, учитывающие тепловые потери здания. Одна из таких формул выглядит следующим образом:
Q = U * A * (Tвн - Tн)Где:
- Q — тепловые потери (Вт);
- U — коэффициент теплопередачи (Вт/м²·К);
- A — площадь ограждающих конструкций (м²);
- Tвн — температура внутри помещения (°C);
- Tн — температура наружного воздуха (°C).
Зная тепловые потери, можно рассчитать необходимый расход воды, используя следующую формулу:
G = Q / (c * (Tвн - Tвода))Где:
- G — расход воды (м³/ч);
- c — удельная теплоемкость воды (около 4,18 кДж/кг·К);
- Tвода — температура воды на выходе из котла (°C).
Таким образом, учитывая влияние температуры наружного воздуха на расход воды, можно более эффективно управлять системой отопления, что позволит не только поддерживать комфортную температуру в помещениях, но и снизить затраты на отопление.
