В отоплении домов газовые горелки становятся популярными благодаря эффективности и экономичности. В статье рассмотрим виды газовых горелок, их характеристики и особенности, а также рекомендации по монтажу и правилам безопасности. Эти аспекты помогут вам выбрать подходящее оборудование для печи, обеспечивая комфорт и безопасность в доме.

Конструкционные особенности газовой горелки

Этот компонент устройства обеспечивает стабильное пламя, именно в горелке происходит сжигание поступающего топлива. Полученное тепло поднимается вверх к теплообменнику, по которому циркулирует жидкий теплоноситель. Продукты сгорания и избыточное тепло выводятся в атмосферу различными способами.

Газовая горелка имеет простую конструкцию и состоит из нескольких ключевых элементов, среди которых:

1. Форсунка – предназначена для подачи газа.
2. Система розжига – используется для воспламенения газообразного топлива.
3. Датчик, который контролирует наличие пламени.
4. Система автоматизации – следит за температурными показателями.

Так выглядит упрощенная схема устройства.

Современные газовые горелки для отопительных котлов – это устройства, которые должны удовлетворять нескольким требованиям:

1. Бесшумная работа. Это важное качество. Многие пользователи помнят проточные водонагреватели советских времен, в которых пламя издавало громкий шум. Современные модели работают значительно тише. При выборе устройства стоит обратить внимание на систему розжига, чтобы избежать взрывов и хлопков. Уровень шума также зависит от конструкции камеры сгорания.
2. Долговечность. В старых моделях газовых агрегатов горелки служили долго, так как оборудование изготавливалось с расчетом на длительный срок эксплуатации. В настоящее время такие технологии не применяются, и элементы, установленные в газовых котлах, часто выходят из строя. Специалисты рекомендуют выбирать устройства от известных брендов, использующих качественные комплектующие. Не стоит приобретать китайское оборудование сомнительного качества и дешевые котлы отечественного производства, так как в них часто устанавливаются ненадежные горелки.
3. Полное сгорание газообразного топлива. Это критически важное требование, так как горелка должна полностью сжигать природный газ с минимальным выделением продуктов горения и других вредных соединений, включая угарный газ. На эффективность сгорания также влияют другие компоненты. Необходимо обеспечить качественный вывод газов, для чего следует установить дымоход с хорошей тягой.

Принцип работы газовой горелки достаточно прост:

1. Устройство фиксирует несоответствие между температурой в отопительном контуре и заданными пользователем показателями.
2. После открытия газового клапана топливо поступает в горелку.
3. Срабатывает система розжига.
4. Как только газ воспламеняется, появляется пламя.

В это же время начинает функционировать датчик пламени, который следит за его наличием: если огонь гаснет, автоматика перекрывает подачу топлива. После достижения необходимой температуры в отопительной системе подача газа прекращается.

Производители реализуют функцию контроля наличия пламени в горелках по-разному. В некоторых устройствах устанавливают простой термоэлемент, в то время как автоматические котлы на основе электроники оснащены системой ионизационного контроля.

Газовая горелка для печей отопления представляет собой важный элемент, обеспечивающий эффективное и безопасное использование газа в домашних условиях. Эксперты выделяют несколько видов горелок, включая атмосферные и принудительные, каждая из которых имеет свои особенности и области применения. Атмосферные горелки просты в установке и эксплуатации, в то время как принудительные обеспечивают более высокую эффективность сжигания и могут использоваться в системах с низким давлением газа.

Характеристики газовых горелок варьируются в зависимости от мощности, типа топлива и конструкции. При монтаже важно учитывать требования к вентиляции и доступу к газовым коммуникациям, чтобы избежать потенциальных аварий. Специалисты подчеркивают необходимость соблюдения правил безопасности: регулярная проверка оборудования, установка датчиков утечки газа и соблюдение инструкций производителя. Правильный выбор и установка газовой горелки обеспечивают не только комфорт, но и безопасность в доме.

Процесс горения в котле

Внутри котла происходит химическая реакция, представляющая собой процесс горения, в котором кислород (O2) из воздуха взаимодействует с углеводородами (CHyОx) топлива. Этот процесс высвобождает энергию в форме тепла. В результате горения образуются водяной пар (H2O) и углекислый газ (CO2), который представляет собой серьезную угрозу для экологии и способствует глобальному потеплению.

Кроме того, в зависимости от типа используемого топлива и условий горения, могут образовываться и другие продукты, такие как оксиды азота (NOx) и серы (SOx), которые являются причиной кислотных дождей. Окись углерода (CO) — это токсичное вещество, которое может привести к летальному исходу при вдыхании.

Правильная настройка оборудования помогает снизить количество вредных выбросов. Уровень CO2 уменьшается при полном сгорании газа. Для снижения выбросов NOx рекомендуется применять соответствующие технологии горения, которые обеспечиваются конструкцией горелочного устройства.

Инфракрасная газовая горелка для КЧМ-5 КОМБИ V 20160708 104956

Критерий	Виды газовых горелок	Характеристики	Способ монтажа	Правила безопасности
Тип горелки	Атмосферные (инжекционные)	Простая конструкция, низкая стоимость, естественная тяга, КПД 80-90%	Устанавливаются в котлы с открытой камерой сгорания, не требуют принудительной подачи воздуха	Регулярная проверка тяги, отсутствие утечек газа, наличие датчиков контроля пламени
	Вентиляторные (наддувные)	Высокий КПД (до 95-98%), принудительная подача воздуха, точное регулирование горения, широкий диапазон мощности	Устанавливаются в котлы с закрытой камерой сгорания, требуют подключения к электросети	Регулярное обслуживание вентилятора, контроль давления газа, защита от перегрева
	Модулируемые	Автоматическое изменение мощности в зависимости от потребности в тепле, экономия газа, поддержание стабильной температуры	Могут быть как атмосферными, так и вентиляторными, требуют сложной автоматики	Настройка и калибровка автоматики, контроль за работой датчиков
Тип газа	Природный газ (метан)	Доступность, относительно низкая стоимость, требует подключения к газовой магистрали	Подключение к газопроводу через редуктор и фильтр	Проверка герметичности соединений, наличие газоанализатора
	Сжиженный газ (пропан-бутан)	Автономность, возможность использования в отдаленных районах, требует установки газгольдера или баллонов	Подключение к газгольдеру/баллонам через редуктор	Хранение баллонов в специально отведенных местах, защита от прямых солнечных лучей, регулярная проверка оборудования
Мощность	От 10 кВт до 100 кВт и выше	Подбирается исходя из площади отапливаемого помещения и теплопотерь	Учитывается при выборе котла и дымохода	Соответствие мощности горелки и котла, предотвращение перегрузки системы
Материал корпуса	Чугун, сталь, нержавеющая сталь	Долговечность, устойчивость к высоким температурам, коррозионная стойкость	Не влияет на способ монтажа, но важен для срока службы	Защита от механических повреждений, регулярная очистка
Дополнительные функции	Электронное зажигание	Удобство использования, автоматический розжиг	Не влияет на способ монтажа	Контроль за работой электроники
	Датчик контроля пламени	Безопасность, автоматическое отключение при затухании пламени	Не влияет на способ монтажа	Регулярная проверка работоспособности датчика
	Защита от перегрева	Предотвращение аварийных ситуаций	Не влияет на способ монтажа	Контроль за работой термостата
	Автоматика регулирования температуры	Поддержание заданной температуры в помещении	Не влияет на способ монтажа	Настройка и калибровка автоматики
Общие правила монтажа			Установка в соответствии с инструкцией производителя, соблюдение СНиП и ГОСТ	Привлечение квалифицированных специалистов для монтажа и пусконаладки
Общие правила безопасности				Регулярное техническое обслуживание, проверка на утечки газа, наличие вентиляции, установка датчиков угарного газа

Интересные факты

Вот несколько интересных фактов о газовых горелках для печей отопления:

1. Разнообразие типов горелок: Существует несколько типов газовых горелок, включая атмосферные, вентиляторные и инжекторные. Атмосферные горелки работают за счет естественной тяги, в то время как вентиляторные обеспечивают принудительное сгорание газа, что позволяет повысить эффективность и уменьшить выбросы. Инжекторные горелки используют специальный механизм для смешивания газа с воздухом, что также улучшает процесс сгорания.

2. Энергоэффективность и экология: Современные газовые горелки могут достигать КПД до 95% и выше, что делает их одними из самых эффективных источников тепла для домов. Это не только снижает затраты на отопление, но и уменьшает углеродный след, так как сжигание газа выделяет меньше углекислого газа по сравнению с углем или дровами.

3. Правила безопасности: Установка газовой горелки требует строгого соблюдения правил безопасности. Например, необходимо обеспечить правильную вентиляцию помещения, чтобы избежать накопления угарного газа. Также важно регулярно проводить техническое обслуживание оборудования и проверять герметичность соединений, чтобы предотвратить утечки газа.

Преимущества и недостатки

Применение горелочного оборудования обладает значительным преимуществом: вам больше не придется тратить много времени на разжигание печи. Процесс горения запускается очень быстро и не требует особых усилий. Достаточно просто открыть вентиль и включить систему. Также стоит отметить, что газовое топливо значительно дешевле, чем обогрев с использованием дров, угля, электричества или дизельного топлива.

Даже с учетом постепенного выравнивания цен, возможность экономить пространство для хранения топлива остается весьма привлекательной.

Кроме того, такие устройства отличаются высокой степенью пожарной безопасности. Разработчики постоянно работают над улучшением огнезащиты, используя доступные технологии. Примечательно, что природный газ горит при более низкой температуре по сравнению с углем и другими видами топлива, что снижает нагрев дымохода. Тем не менее, всего за 60-90 минут помещение будет полностью прогрето.

Какую горелку лучше выбрать?

Если вы задумались о переоборудовании печи для использования газового топлива, рано или поздно вам придется выбрать наиболее подходящую горелку для этой задачи.

Существует несколько вариантов:

1. Атмосферные и наддувные горелки. Владельцы просторных бань и саун все чаще выбирают более дорогие, но удобные наддувные горелки. Их основное преимущество заключается в том, что они требуют минимального внимания со стороны пользователя и функционируют независимо от внешних условий и колебаний давления воздуха. Для обогрева небольшой парной вполне подойдет и более доступная атмосферная горелка.

2. Одноступенчатые и двухступенчатые. Устройства первого типа автоматически регулируют подачу топлива, в то время как двухступенчатые модели предлагают режим экономичного прогрева. Также существуют горелки с плавающей регулировкой, которые позволяют плавно изменять мощность работы. Выбор газовой горелки для вашей бани зависит от того, как вы планируете отапливать парную.

3. Газовые и комбинированные горелки. Газовые горелки имеют простую конструкцию и доступную стоимость. Однако они эффективны только при стабильной подаче топлива. Комбинированные горелки могут работать как на природном, так и на сжиженном газе, а также на дизельном топливе. Последний вариант особенно подходит для больших бань, так как обеспечивает быстрый прогрев помещений любой площади.

Критерии выбора газовой горелки

Эксперты советуют в первую очередь рассмотреть следующие вопросы:

• Какие технические параметры должны быть у устройства? Определите необходимую мощность, уровень КПД и эффективность горелки, исходя из особенностей вашей отопительной системы.
• В каком помещении будет использоваться печь? Для небольшой парной подойдет недорогая атмосферная горелка, тогда как для более просторного помещения лучше выбрать более дорогую, но более эффективную модель наддувного типа.
• Возможны ли перебои с электроэнергией? Если да, стоит задуматься о дополнительном источнике питания для наддувной горелки.
• Какой вид топлива вы используете для обогрева бани? Учтите, что существуют устройства, которые работают только с магистральным газом, а также универсальные горелки, совместимые с различными типами топлива.

При обогреве парной крайне важно обеспечить равномерное распределение тепла по всему пространству. Поэтому рекомендуется выбирать горелки, которые эффективно рассеивают пламя, или дополнить устройство рассекателем факела или распределяющей трубкой.

Еще один важный аспект, на который стоит обратить внимание, – это соответствие резьбы на горелке и на трубке подачи газа. Они должны идеально совпадать, без каких-либо щелей и зазоров.

И, наконец, документация. Качественные горелки всегда сопровождаются официальным паспортом, который подтверждает соответствие устройства действующим стандартам безопасности.

Тип используемого топлива

В этом случае всё гораздо проще — устройство может функционировать исключительно на газе или использовать несколько видов топлива. Первый вариант представляет собой наиболее простую модель газовых форсунок и пользуется наибольшей популярностью по сравнению с альтернативными решениями. Обычно такие устройства устанавливаются в домах или квартирах, где имеется доступ к газу.
Второй вариант обладает более сложной конструкцией, но способен работать с различными типами топлива:

• сжиженным газом;
• природным газом;
• дизельным топливом.

Несомненно, цена таких моделей выше. Поэтому их чаще всего приобретают в тех случаях, когда в ближайшее время планируется подключение газа к дому.

Горелка газового котла Rinnai EMF

Дополнительные конструктивные возможности

Для того чтобы избежать использования зажигалок или фитилей при розжиге печи, конструкция газовой горелки предлагает два метода:

• электрический розжиг — требует подключения к электросети;
• пьезорозжиг — применяется в более простых вариантах горелок и не нуждается в электричестве.

Установка специальных датчиков, которые контролируют уровень кислорода, позволяет выявить затухание пламени и автоматически отключить подачу топлива. Эта функция защищает от утечек газа и предотвращает возникновение аварийных ситуаций.

Некоторые модели оборудования могут работать не только на природном и сжиженном газе, но и на дизельном топливе. При выборе таких устройств обратите внимание на то, насколько просто и быстро можно осуществить переход между типами топлива.

Производители

Газовые печи, произведенные в России, такие как «Теплодар», «Русь», «Тройка» и «Термофор», получают положительные отзывы от пользователей. Эти устройства отличаются высоким качеством и разнообразием моделей на отечественном рынке. Они имеют привлекательный внешний вид, стальную топку и дверцу, изготовленную из металла или жаропрочного стекла. Такие печи демонстрируют отличные эксплуатационные характеристики, а также простоту и надежность в использовании. Некоторые из них оснащены специальными вентиляционными системами, которые позволяют регулировать температуру.

Газовая печь для обогрева дачи или частного дома является выгодным и практичным решением. При желании ее можно собрать самостоятельно, однако в случае ошибок это может привести к утечке газа и даже взрыву. Поэтому крайне важно строго соблюдать правила безопасности.

Выбор горелок для разных типов и моделей котлов

При выборе горелки важно учитывать различные ее характеристики, такие как тип подачи топлива, способ смешивания газа с воздухом и совместимость с различными устройствами. Мы расскажем о самых интересных моделях.

• Горелка КЧМ. Это устройство используется в котлах, которые были переоборудованы с традиционного топлива на сжиженный природный газ или обычный газ. В конструкции обычно присутствует автоматизация и три форсунки. Она находит применение в котлах модели «Контур» и аналогичных.

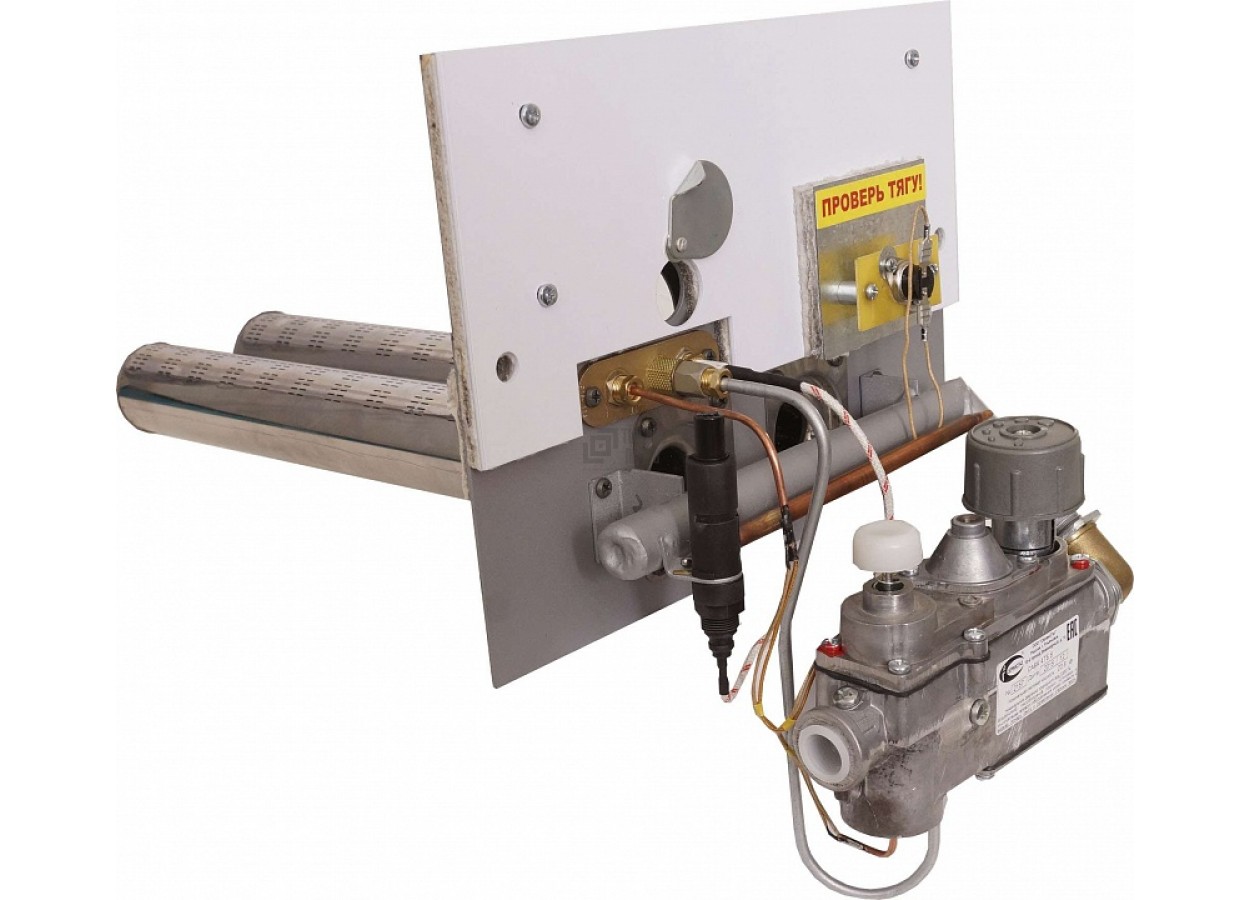

• Горелка «Очаг». Это пневмомеханическое устройство с автоматическим режимом работы, которое отключается самостоятельно в следующих случаях:

  1. если огонь погас;
  2. если подача газа прекратилась;
  3. если отсутствует необходимая тяга.

Эта модель оснащена контроллером давления газа, что позволяет обеспечить стабильное горение, даже при возникновении неполадок в системе. Такие устройства отличаются простотой в обслуживании, так как в конвективной части не скапливается сажа.

• Еще одной интересной моделью является горелка «Куппер». Она универсальна и подходит для комбинированных котлов, работающих на твердом топливе, таких как Kiturami или российские модели бренда «Конорд». Одним из ее преимуществ является возможность установки без необходимости слесарных или сварочных работ.

• Популярным решением также является горелка для ДКВр. Это блочное устройство используется в системах с принудительной подачей воздуха. Оно предназначено для паровых котлов промышленного назначения с соответствующей мощностью. КПД таких горелок составляет около 94-95 процентов. Конструкция может работать как в диффузионном, так и в надувном варианте. Для повышения эффективности часто применяются мощные итальянские вентиляторы.

• Последняя категория – горелки для КВС. Эти устройства предназначены для бытового использования и работают на твердом топливе. Поскольку для обогрева помещений не требуется слишком мощное оборудование, используются атмосферные или инжекторные решения. При выборе горелочного элемента важно обращать внимание на его мощность и безопасность в эксплуатации.

Основные разновидности и классификация газовых горелок

На протяжении длительного времени на рынке наблюдался дефицит данного типа оборудования. Простые котлы, титаны и газовые колонки были в нехватке. Появление газовой горелки с автоматическим управлением для котлов воспринималось как нечто невероятное. Однако для этих устройств также требовалась качественная вентиляция и полноценный дымоход. В настоящее время доступны даже мобильные инфракрасные горелки для пикников, работающие на газу.

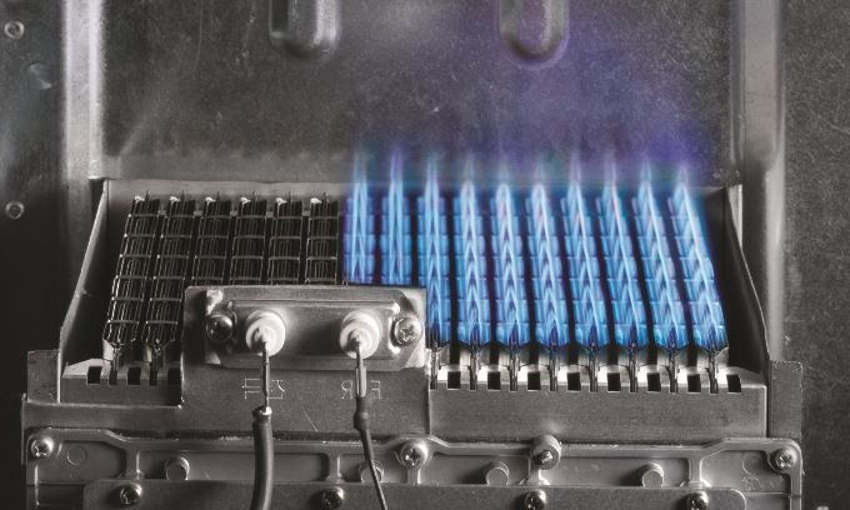

Согласно современным стандартам, газовые горелки для отопительных котлов должны иметь низкий уровень токсичности.

Современные топливные устройства отличаются широким ассортиментом. Их основное преимущество заключается в почти полном сгорании топлива и отсутствии выделения вредных веществ при использовании в закрытых помещениях.

Традиционное отопительное оборудование предлагает разнообразные конструкции:

• атмосферные котлы;
• универсальные модели;
• низкотемпературные устройства;
• турбированные котлы;
• вентиляторные системы;
• инжекторные горелки;
• газовые горелки с пьезоподжигом.

Самодельные устройства также не являются редкостью. Сборка газовых горелок своими руками возможна с использованием чертежей, схем и эскизов, которые содержат подробные инструкции, а также с просмотром обучающих видео.

Котлы могут иметь различные способы розжига пламени – с помощью пьезозажигалки или искры, активируемой электроникой.

Преимущества современных газовых горелок заключаются в почти полном сгорании топлива.

Важно! Пьезоподжиг – это однократный процесс зажигания, после которого пламя поддерживается в рабочем состоянии до тех пор, пока подается газ. Это устройство не следует путать с горелками для газовых плит (форсунка с рассекателем) и грилями.

Электронное поджигание срабатывает при активации подающего клапана: газ воспламеняется с помощью электростатической искры. Этот метод считается наиболее экономичным и надежным, но в случае перебоев с электричеством котел может простаивать (если нет альтернативного способа его запуска).

Горелка газовая с пьезоподжигом и другие способы поддержания пламени

Разнообразие газовых горелок определяется несколькими характеристиками, включая способ подачи воздуха и конструктивные особенности топки, которая может быть:

• открытой (воздух поступает из отапливаемого помещения, необходима приточная вентиляция, а продукты сгорания выводятся в дымоход);
• закрытого типа.

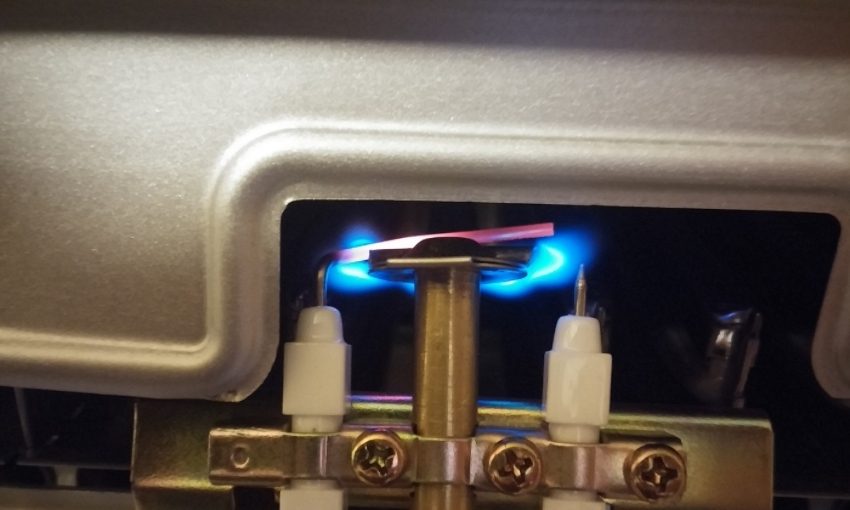

Если поджиг не срабатывает, в первую очередь стоит проверить его подключение к электросети.

Низкотемпературные газовые горелки (атмосферные) чаще всего используются в открытых топках. Они характеризуются простотой конструкции и надежным принципом работы. Подача газа к фитилю осуществляется с помощью эжектора, при этом воздух поступает непосредственно из котельной, где установлено отопительное оборудование. Во время розжига можно наблюдать небольшие низкотемпературные язычки пламени.

Эти газовые горелки для печей и котлов отличаются низким уровнем шума, доступностью и универсальностью. Такое устройство может быть адаптировано для печей на комбинированном топливе, современного профильного оборудования и устаревших котлов.

Принцип работы газовой горелки с пьезоподжигом достаточно прост, особенно если заданы параметры работы отопительного контура. Датчик фиксирует понижение температуры, срабатывают стоп-клапан и механизм розжига. Голубое топливо, поступающее в горелку, воспламеняется, выделяя тепло.

Контроль за пламенем в газовом оборудовании осуществляется различными способами. В некоторых устройствах это реализовано довольно просто, в других — с помощью электроники. Иногда сложные схемы используются даже при модернизации старого оборудования с установкой газовой горелки для котла своими руками.

Газовые горелки для отопительных котлов могут иметь различные мощности и размеры.

Внимание! Если горелка недорогая, скорее всего, в ее конструкции используется простой термоэлемент, который может потребовать быстрой замены.

Современные котлы с «умными» функциями оснащены ионизационным контроллером, который чувствителен к изменениям. Это обеспечивает перекрытие газа в случае, если пламя погаснет или кислорода для горения станет недостаточно (например, закончится топливо).

Электроника также реагирует на повышенное содержание посторонних примесей в голубом топливе и побочных продуктах сгорания. В таких случаях газ будет перекрыт (это предусмотрено в газовой горелке САБК), а вентиляция начнет работать на полную мощность.

Полезный совет! Прежде чем чистить горелку газового котла, важно разобраться в ее конструкции, изучив техническую документацию, содержащую инструкции по эксплуатации. Каждая модель имеет свои конструктивные особенности.

Нестабильное пламя в газовой горелке — это сигнал к тому, что необходимо вызвать специалиста.

Горелки для котлов атмосферного типа и горелки газовые ручные

Работа оборудования, использующего кислород из окружающей среды, обеспечивает эффективное сжигание топлива, а вывод продуктов сгорания осуществляется через стандартный дымоход. С внедрением атмосферных устройств и специализированных насадок для газовых горелок эксплуатация таких систем стала значительно проще.

Обратите внимание! Главное условие для функционирования устройства на кислороде, получаемом из отапливаемого помещения, – это наличие качественной приточной вентиляции.

Ключевые преимущества котлов с атмосферными газовыми горелками:

• автономность от электрических источников, что особенно важно в помещениях без электроэнергии;
• высокая степень надежности (отсутствие сложных компонентов, требующих частого обслуживания);
• низкий уровень шума;
• простота конструкции;
• доступная стоимость.

Важно! Для тех, кто интересуется ценами на газовые горелки базового уровня, стоит отметить, что их стоимость начинается от 250 рублей. Например, газовая горелка угоп-П-16 «Уголёк» обойдется примерно в 1000 рублей.

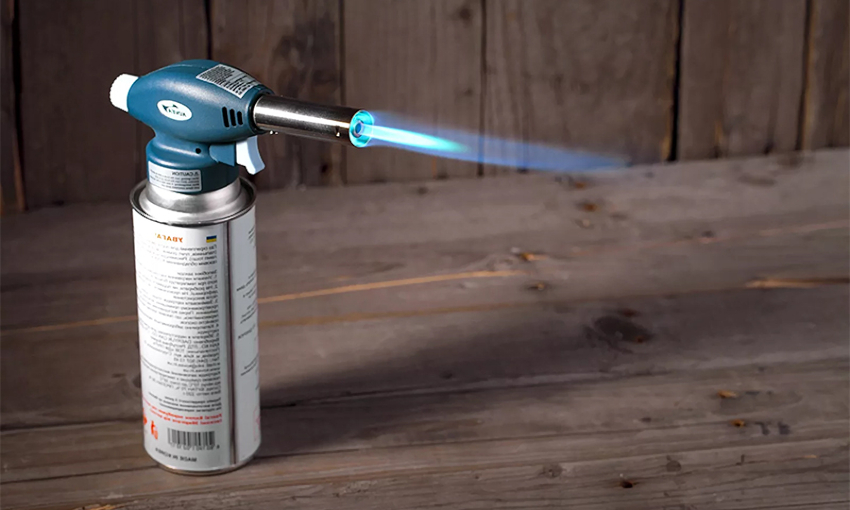

Ручные газовые горелки с баллоном пользуются популярностью среди людей, занимающихся ремонтом.

К недостаткам атмосферных устройств можно отнести:

• необходимость наличия полноценного дымохода для вывода дыма и продуктов сгорания на улицу;
• сравнительно низкий коэффициент полезного действия (по сравнению с более современными моделями);
• риск неполного сжигания топлива при нехватке кислорода;
• сложности с адаптацией к другим источникам тепла;
• необходимость установки приточной вентиляции или хотя бы небольшого окна.

Полезная информация! Горелки с электронным розжигом используют высоковольтный преобразователь, работающий от сети, что отличает их от простых ручных газовых горелок.

Использование эжекторных горелок в готовых и переоборудованных котлах

Комбинированный котел с керамической газовой горелкой оправдывает свои затраты благодаря универсальности, хотя и считается дорогим вариантом. Это оборудование, не относящееся к бюджетным, обладает множеством преимуществ, включая автономные топки:

• для твердого топлива;
• с газовой горелкой.

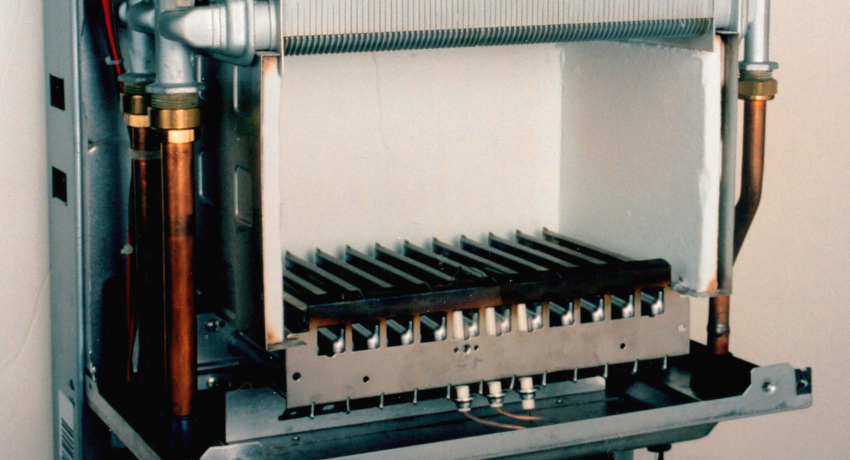

Керамическая газовая горелка имеет ряд значительных преимуществ по сравнению с эжекторной.

С таким оборудованием можно без труда переключаться на уголь и дрова, эффективно утилизируя различные органические материалы. Это отличная возможность сэкономить на газе, особенно в частных домах, где всегда можно найти что-то для утилизации.

Для подключения газа к горелкам, дополнительно оснастив их автоматикой, дровяные котлы часто комплектуются специальными форсунками или фитилями. В этих случаях подойдет простая атмосферная или эжекторная горелка (с подсосом воздуха). При этом не требуется полностью переделывать котел, так как остальные его части продолжают работать по тому же принципу: сжигание топлива осуществляется для получения тепловой энергии, необходимой для нагрева теплоносителя.

Полезный совет! Для старого отечественного оборудования лучше всего подходят газовые горелки атмосферного типа, так как добиться полной герметичности в них невозможно из-за особенностей конструкции.

Оборудование для автоматизации процесса горения в комбинированных котлах можно приобрести отдельно, если необходимо переоборудовать дровяную топку в газовый котел. Некоторые модели твердотопливных котлов, включая пиролизные, уже оснащены газовой горелкой, пламя которой требуется для розжига.

Керамические горелки постепенно заменяют эжекторные.

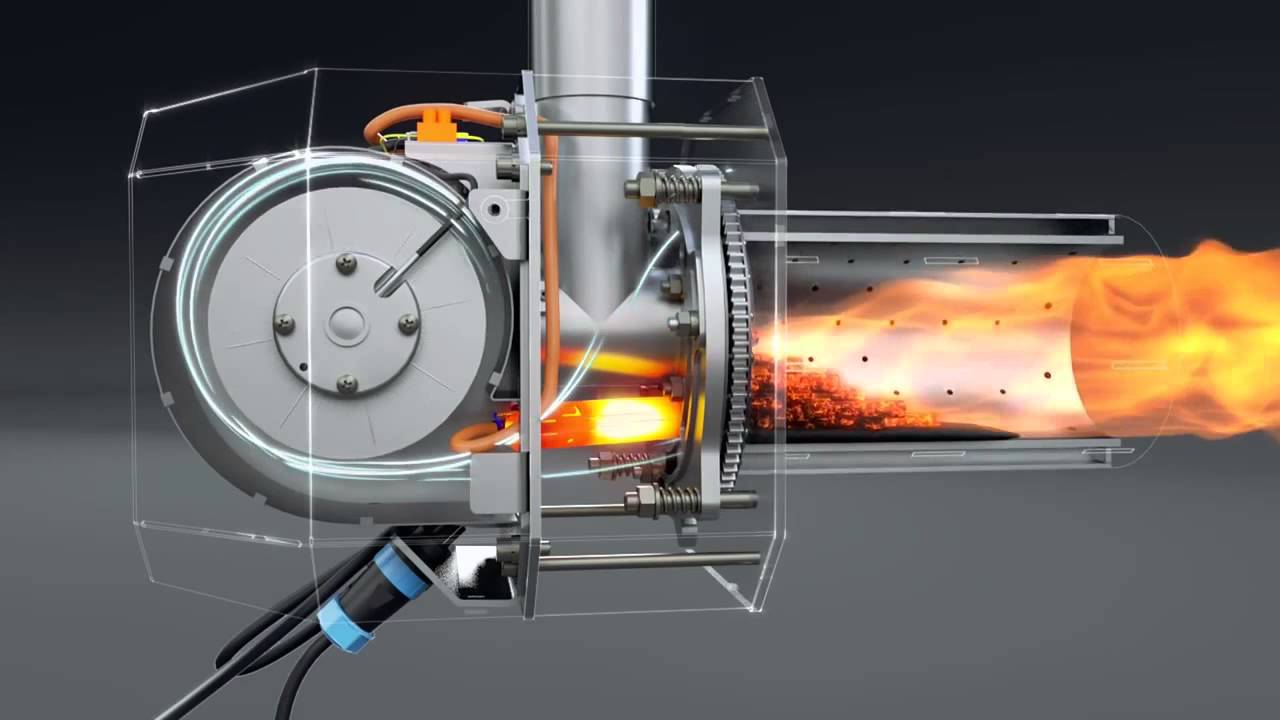

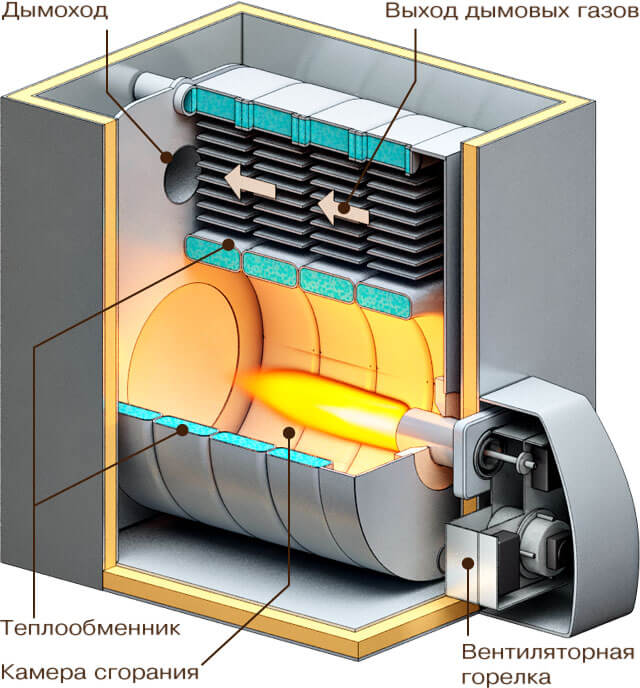

Вентиляторная или надувная горелка с нагнетанием воздуха

В некоторых устройствах предусмотрен встроенный вентилятор (нагнетатель воздуха), который выполняет важную функцию – обеспечивает принудительную подачу кислорода в камеру розжига. В этом случае кислород поступает в систему автоматически, и его объем контролируется.

Это особенно актуально для закрытых камер, где свободный доступ воздушной смеси ограничен, что способствует более высокой температуре в газовой горелке. Недостаток естественного доступа компенсируется простым вентилятором.

Горелки с таким устройством имеют свои преимущества и недостатки. Однако они не отличаются универсальностью, так как требуют искусственного нагнетания, что подразумевает дополнительные затраты энергии. Одним из главных плюсов является то, что вентиляторные системы полностью совместимы с автоматизацией работы котла. В таких моделях топливная смесь с кислородом формируется непосредственно на выходе.

Мультиблоки газовых горелок, предназначенные для отопления с помощью вентилятора, имеют следующую конструкцию:

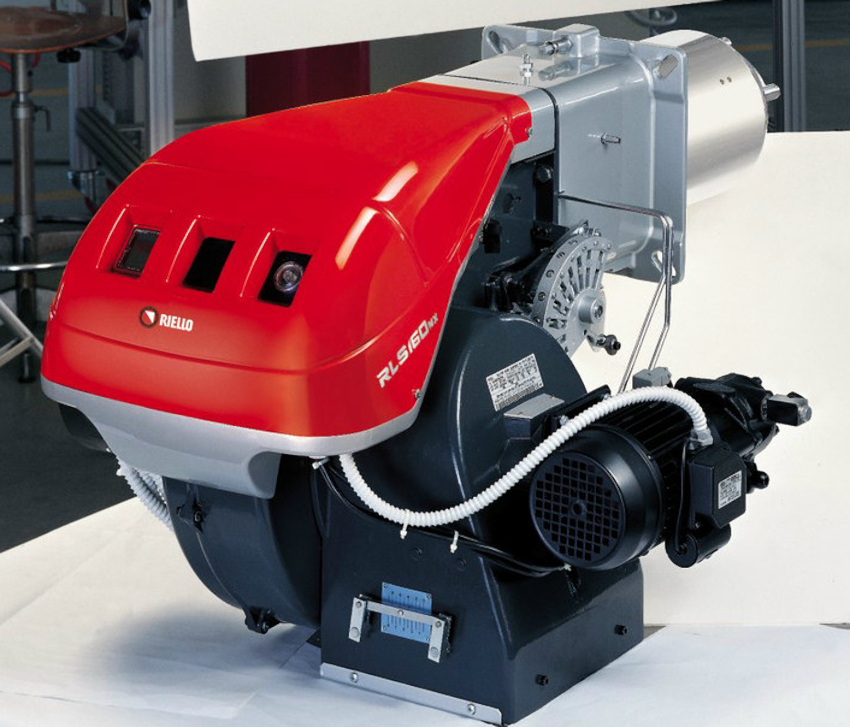

Турбированная газовая горелка обладает рядом преимуществ по сравнению с атмосферной:

• реле вентилятора, которое отключает горелку при остановке лопастей;
• регулятор давления;
• фильтрующий блок;
• клапан для включения/выключения горелки (при изменении давления);
• функция контроля расхода топлива;
• редуктор;
• бесперебойное питание (не всегда присутствует в устройствах, но полезно при отключении электроэнергии).

Важно! Вентиляторные горелки часто являются частью высокоавтоматизированного котельного оборудования, что необходимо для предотвращения серьезных аварий.

Сервопривод отвечает за регулировку положения заслонки, что исключает необходимость ручной настройки горелки и постоянного контроля за работой котла. Автоматически регулируется подача кислорода, необходимого для эффективного горения.

Основной недостаток таких газовых горелок – высокая стоимость, связанная со сложностью их конструкции.

В случае поломки вентилятора его можно заменить или отремонтировать.

Газовые горелки не подходят для самодельных решений, особенно если речь идет о переделке твердотопливного котла в универсальный агрегат, так как его теплообменник требует качественной изоляции. Такие горелки зависят от электроэнергии и чаще всего комплектуются резервным источником питания.

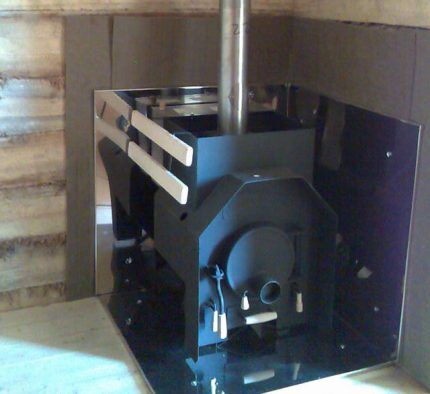

Монтаж газовой горелки в отопительную печь

Напоминаем, что самостоятельный монтаж газового оборудования запрещен. Однако полезно ознакомиться с особенностями установки газовой горелки в печь.

Установка газовой горелки возможна в печах, где длина, форма, температура и характер пламени соответствуют материалу топочной камеры. Пламя должно свободно находиться в топочном пространстве и не касаться стенок. Если печь имеет кирпичные стенки, то топка должна быть выложена огнеупорным кирпичом.

Перед началом установки необходимо проверить стенки печи на наличие трещин, пустот и незакрытых швов, через которые могут проникать продукты сгорания. Комната, где расположена дверца топки, должна иметь открывающееся окно, вентиляционный канал и зазор в двери для поступления воздуха снизу.

Газовые горелки любого типа создают высокие температуры — свыше 1000 °C в топочной камере. При установке горелки важно следить за тем, чтобы пламя не касалось стенок.

Процесс установки достаточно прост и включает следующие шаги:

1. Снимается дверца топки.
2. Горелка размещается в топочном пространстве.
3. Щиток фиксируется в рамке дверцы.
4. Автоматика подключается в соответствии с инструкцией производителя.

В завершение монтажа горелка соединяется с шлангом, который подключен к источнику газа.

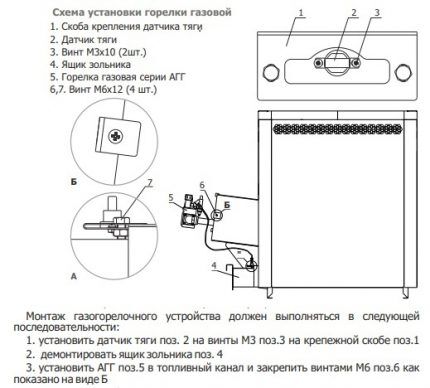

Установка горелки на примере газогорелочного устройства АГГ: этап монтажа блока газовой горелки в печь с демонтажем зольника.

Запуск системы осуществляется мастером газовой службы, который проверяет работу форсунок, системы автоматической регулировки и безопасности, а также настраивает и тестирует срабатывание датчиков.

Монтаж газовой горелки в промышленную печь на примере газогорелочного устройства АГГ включает подключение автоматики, размещение пульта и термобаллона.

Следующий шаг — проверка герметичности всех соединений и наличия тяги. После успешного запуска системы газовщик должен выдать заполненный контрольный талон на монтаж горелки.

При запуске отопления рекомендуется сначала установить минимальную тепловую мощность, постепенно разогревая печь непрерывно или, если регулировка мощности отсутствует, циклически, включая и выключая горелку. Это особенно важно для кирпичной печи, так как резкий непрерывный нагрев остывшего кирпича может привести к его растрескиванию.

Правила безопасности при использовании горелок

Несоблюдение мер безопасности при установке и эксплуатации газовых горелок для отопления помещений может привести к серьезным последствиям, таким как пожары или отравление угарным газом.

При использовании газового оборудования важно следовать следующим рекомендациям:

• Соблюдайте срок службы устройства. В зависимости от модели, срок эксплуатации горелки может варьироваться от 8 до 15 лет, после чего требуется ее замена.
• Выбирайте модели с функцией автоматического отключения при отсутствии тяги или пламени.
• Печь, оснащенная газовыми горелками, должна соответствовать стандартам безопасности.

Проектирование, установку или ремонт газовой горелки должны выполнять квалифицированные специалисты, имеющие сертификаты и заключившие договор с газоснабжающей организацией на поставку топлива и обслуживание оборудования.

По возможности рекомендуется использовать газовые котлы или специализированные печи, предназначенные для работы с природным или сжиженным газом.

Для получения разрешения на установку и подключение к магистральной газовой сети необходимо выполнить ряд условий:

• соблюдение правил подключения газовой горелки;
• правильная конструкция дымового канала и его качественная изоляция;
• установка искрогасителя на верхней части дымохода.

Это минимальные требования для установки дутьевых газовых горелок.

Для атмосферных горелок существуют дополнительные условия:

• наличие регулируемой тяги;
• обеспечение хорошей вентиляции;
• объем помещения, где установлено газогорелочное устройство, должен составлять не менее 12 м³.

Если оборудование переводится на использование сжиженного газа, необходимо обеспечить безопасное хранение газового баллона. Это может быть отдельное помещение или металлический шкаф. В случае хранения газа в газгольдере, емкость должна быть установлена под землей на расстоянии не менее 5 метров от здания.

Главные правила обустройства дымохода

Для обеспечения нормальной и безопасной работы газовой печи крайне важно правильно организовать дымоход.

Эта система отвечает за процесс горения в печи.

Если ваша печь функционирует на газе, дымовые каналы должны быть вертикальными и не иметь уступов. Обычные дымоходы, предназначенные для дровяных печей, не способны эффективно удалять продукты сгорания.

При необходимости модернизации старого дымохода применяется метод гильзирования. Существует несколько способов улучшения конструкции:

1. Внутри дымоходного канала устанавливаются трубы из нержавеющей стали. Их диаметр и высота должны соответствовать характеристикам дымохода. В промежутках между трубами укладывается теплоизоляция, которая не подвержена горению, например, керамзит или пенопласт.
2. Используется эластичная полимерная труба. Она помещается в канал, и под воздействием давления принимает нужную форму и затвердевает. Защитный слой обеспечивает утепление, герметизацию и защиту внутренней части дымохода.

Если предложенные варианты модернизации не подходят, следует построить новый дымоход. В зависимости от расположения печи в доме, дымоход может быть выполнен как снаружи, так и внутри здания.

Правильная конструкция дымохода критически важна для функционирования всей системы. Поэтому необходимо, чтобы его состояние проверил Пожарный надзор, который должен выдать официальный акт. Без этого документа подключение устройства к газу невозможно.

Важно избегать контакта огня со стенками дымохода.

Газовое отопление в частном доме своими руками.

Возможные неисправности и как от них избавиться

Установка котла в доме приносит множество преимуществ, однако могут возникнуть и определенные проблемы, с которыми пользователю не всегда легко справиться. Поэтому важно правильно определить источник неисправности.

Горелки могут выходить из строя по различным причинам.

При возникновении неисправностей необходимо проверить все компоненты:

• Электросеть. Возможно, напряжение в ней недостаточно.

Неисправности могут быть связаны с переключателем или вентилятором.

• Повреждения проводов.

Следует проверить наличие ложных контактов, которые могут привести к срабатыванию автоматики или пусконаладочного оборудования.

Если проблемы с работой системы не связаны с вышеперечисленными факторами, стоит действовать по следующему алгоритму:

1. Обратите внимание на шумы во время работы устройства. Часто именно посторонние звуки сигнализируют о том, что система может быть повреждена. Это может произойти, если горячая вода попадает в топку или воздух проникает в систему через забитый воздуховод.
2. Проверьте трубы. Они могут быть повреждены или нарушена герметичность. На стенках может образовываться налет или накипь, что ухудшает отвод конденсата.
3. Измерьте давление и температуру. Если они превышают допустимые значения, датчики сработают и подадут сигнал. Однако при неисправности датчиков сигнал не поступит, и оборудование может перегреться.
4. Оцените качество воды. Если она плохого качества, это может привести к образованию накипи.
5. Возможно, горелка вышла из строя. В этом случае может происходить обрыв пламени, накопление газа, что может привести к детонации и взрыву.

Правильная организация системы отопления обеспечит вашему дому тепло в холодное время года.

Большинство подобных проблем можно предотвратить, контролируя параметры работы с помощью соответствующих датчиков, которые будут фиксировать нарушения и показывать ошибки. Система сможет автоматически отключаться и перезапускаться в нужный момент.

Если перезапуск не восстанавливает нормальную работу системы, лучше обратиться к специалисту, который устранит неисправности.

Чтобы избежать неприятностей, рекомендуется периодически проводить профилактические осмотры, не забывать о техническом обслуживании и ежегодно приглашать мастера для проверки и чистки оборудования. Это поможет избавиться от засоров и других поломок. Профилактические работы провести проще, чем заниматься восстановлением. Регулярный осмотр позволит сохранить работоспособность оборудования и предотвратить возможные проблемы, а также серьезные аварийные ситуации.

Обслуживание и уход за газовой горелкой

Обслуживание и уход за газовой горелкой являются важными аспектами, которые обеспечивают ее надежную и безопасную работу. Правильный уход за оборудованием не только продлевает срок его службы, но и минимизирует риски возникновения аварийных ситуаций. Рассмотрим основные рекомендации по обслуживанию газовых горелок.

Регулярная проверка состояния горелки

Первым шагом в обслуживании газовой горелки является регулярная проверка ее состояния. Необходимо осматривать горелку на наличие видимых повреждений, коррозии или загрязнений. Особое внимание следует уделить:

• Форсункам: они должны быть чистыми и свободными от засоров, так как это влияет на качество горения и эффективность работы.
• Креплениям: все соединения должны быть надежными, без люфтов и трещин.
• Проводам и кабелям: необходимо следить за состоянием электрических соединений, чтобы избежать короткого замыкания.

Чистка горелки

Чистка газовой горелки должна проводиться не реже одного раза в год, а в условиях повышенной запыленности — чаще. Для чистки рекомендуется использовать мягкие щетки и специальные чистящие средства, которые не повредят поверхности. Процесс включает в себя:

• Удаление пыли и грязи с внешних частей горелки.
• Чистку форсунок с помощью иглы или специального инструмента для удаления засоров.
• Проверку и очистку системы вентиляции, чтобы обеспечить хороший приток воздуха.

Проверка системы газоснабжения

Необходимо регулярно проверять систему газоснабжения на наличие утечек. Для этого можно использовать мыльный раствор: если на месте соединений появляются пузырьки, это свидетельствует о наличии утечки. В случае обнаружения утечки следует немедленно отключить газ и вызвать специалиста.

Профилактическое обслуживание

Рекомендуется проводить профилактическое обслуживание газовой горелки не реже одного раза в год. Это включает в себя:

• Проверку и настройку параметров горения, таких как давление газа и соотношение воздуха и газа.
• Тестирование работы автоматических систем безопасности, которые отключают подачу газа в случае неисправностей.
• Замена изношенных или поврежденных деталей на новые.

Соблюдение правил безопасности

При обслуживании газовой горелки необходимо соблюдать правила безопасности. Важно помнить, что работа с газом требует осторожности. Основные рекомендации:

• Перед началом обслуживания отключите газ и электричество.
• Используйте только сертифицированные инструменты и материалы.
• Не оставляйте горелку без присмотра во время работы.
• В случае возникновения запаха газа немедленно покиньте помещение и вызовите специалистов.

Соблюдение этих рекомендаций поможет обеспечить надежную и безопасную работу газовой горелки, а также продлить срок ее службы. Регулярное обслуживание и уход за оборудованием — залог комфортного и безопасного отопления вашего дома.

Вопрос-ответ

Как работает газовая горелка для печи?

Работа оборудования основана на подаче топлива. В камере происходит смешивание газа с воздухом, после чего топливная смесь направляется к специальным отверстиям. На данной стадии происходит поджигание газа искрой, которая появляется за счет электрического импульса.

Что нельзя делать с газовой горелкой?

С газовой горелкой нельзя обращаться неосторожно: запрещено использовать её в закрытых помещениях без вентиляции, оставлять без присмотра во время работы, а также пытаться ремонтировать или разбирать самостоятельно. Также важно избегать контакта с легковоспламеняющимися материалами и не допускать перегрева горелки.

Газовый котел в частном доме требования?

Газовый котел в частном доме должен соответствовать ряду требований, включая наличие сертификатов соответствия, правильный выбор мощности в зависимости от площади отапливаемого помещения, соблюдение норм по вентиляции и дымоудалению, а также установку в соответствии с правилами безопасности. Необходимо также обеспечить доступ к газовым коммуникациям и регулярное техническое обслуживание оборудования.

Советы

СОВЕТ №1

Перед покупкой газовой горелки для отопления дома, внимательно изучите различные виды и их характеристики. Убедитесь, что выбранная модель соответствует вашим потребностям и размерам печи, а также учитывает особенности вашего дома и системы отопления.

СОВЕТ №2

При монтаже газовой горелки обязательно следуйте инструкциям производителя и соблюдайте все правила безопасности. Если у вас нет опыта в установке газового оборудования, лучше обратиться к профессионалам, чтобы избежать возможных аварий и утечек газа.

СОВЕТ №3

Регулярно проводите техническое обслуживание вашей газовой горелки и системы отопления. Это поможет предотвратить поломки и повысить эффективность работы оборудования, а также обеспечит безопасность в вашем доме.

СОВЕТ №4

Обратите внимание на систему вентиляции в помещении, где установлена газовая горелка. Хорошая вентиляция необходима для предотвращения накопления угарного газа и обеспечения безопасной работы оборудования.
