Описание двигателя

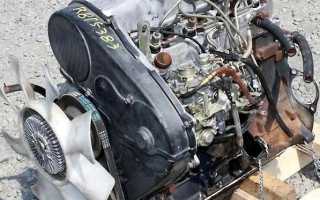

Двигатель D4BA

Агрегат дизельный, 8-клапанный. ГБЦ собрана по схеме SOHC, используется один распредвал. Привод ГРМ — зубчатый ремень. Это дизельный двигатель большого объёма, успешно применяемый на автобусах и грузовиках. Несмотря на то, что агрегат однорядный, он неплохо справляется со своими задачами.

Одна из сильных сторон, выделяющих этот двигатель, способность питаться топливом низкого качества. Это просто находка для РФ и стран бывшего СНГ. Может, этим фактом и объясняется такой большой спрос к поддержанному D4BA, кто знает.

Двигатель легко развивает мощность выше 75 лошадей на 4200 об/мин. При этом расходуется около 10 литров солярки на 100 км пути. Более подробно о технических возможностях агрегата смотрите в таблице.

Список моделей авто, в которые устанавливался

Одним из автомобилей коммерческого сегмента, в который ставился D4BF, был Хёндай Портер. Автомобиль превосходно лавирует в мегаполисе, несмотря на большую собственную массу.

Другая машина, которая оснащается этим мотором — Галлопер. Это уже не грузовик, а многофункциональный джип. Поэтому D4BF нашёл здесь два решения: обычный атмосферник и турбоверсия. Разница в мощности между обоими моторами составляет 25-30 л. с. И самое удивительное — расход солярки в сущности не возрастает. К примеру, Галлопер расходует немногим больше компактного грузовика Портер.

Вот список всех Hyundai, в которые устанавливался D4BF:

• Galloper;
• Grace;
• Porter;
• Starex;
• Terracan.

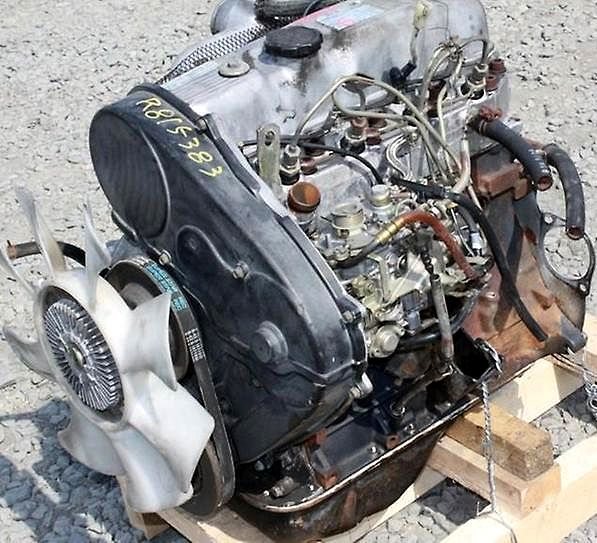

Под капотом Hyundai Galloper установлен D4BF

Технические характеристики мотора Hyundai D4BA 2.5 литра

На примере Hyundai H-1 1999 года с механической коробкой переключения передач:

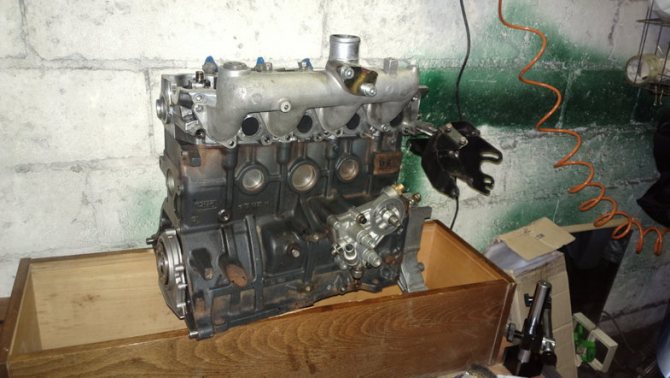

Технические характеристики

Сегодня речь пойдет про на 2,5 литровый двигатель Хендай D4BH. Судьба этого силового агрегата началась еще в начале девяностых годов прошлого века. Главная особенность этих силовых агрегатов заключается в том, что они устанавливаются исключительно на коммерческую технику. Эту силовую установку можно найти также под капотом некоторых внедорожников и микроавтобусов. Это довольно тяговитый силовые агрегаты, но довольно шумные, что отталкивает от мировых производителей легковых автомобилей, особенно класса выше среднего.

Что касается конструкции, то этот двигатель практически на 100% является репликой популярного дизельного силового агрегата от Mitsubishi – 4D56T. В это семейство двигателей внутреннего сгорания также входят 2 2,5 литровых двигателя D4BH и D4BA.

Поговорим о технических характеристиках. Точный объем силового агрегата 2476 см кубических. Питается двигатель благодаря вихре камере. Максимальная мощность, которую может достигнуть этот двигатель внутреннего сгорания колеблется в диапазоне 80-90 лошадиных сил. И через раздаточную коробку на задний мост автомобиля и передает сам крутящий момент в диапазоне от 190 до 210 Ньютонов на метр. По конструкции блока цилиндров – это чугунный, рядный, четырехцилиндровый. Головка блока цилиндров, для уменьшения веса силовой установки выкатана из алюминия.

Диаметр цилиндра равен 91.1, а ход поршня, согласно технической документации, равен 95 мм. В камере сгорания нагнетается степень сжатия порядка 21 единицы. Определенными особенностями это двигатель внутреннего сгорания не обладает. Также не устанавливаются гидрокомпенсаторы, что требует постоянного контроля водителя за состоянием тепловых зазоров. На станцию технического обслуживания необходимо обращаться один раз в 25-30 1000 км. Приводом газораспределительного механизма выступает ременная передача. Так это двигатели технические морально соответствует началу девяностых годов прошлого века, на нём отсутствует фазорегулятор. Но взамен ему на предусмотренна турбина. В двигателе размещается максимум 6.5 литров масла марки 10W-30.

В зависимости от года выпуска, этот двигатель внутреннего сгорания соответствует экологическому классу евро 1/2 1/3. Примерный ресурс двигателя порядка 300000 км, но, как и в случае с многими двигателями внутреннего сгорания выпуска начала девяностых, этот ресурс умножается на 2, в зависимости от эксплуатации. Что касается расхода топлива, то мы за пример берём HyundaiGalloper. Это автомобиль 1995 года, с механической коробкой передач. Основным конкурентом и практической репликой является LandRoverDiscovery. И того, силовая установка показала по городу средний расход дизельного топлива в диапазоне 13.6 – 14 Л. По трассе расход топлива порядка 9.4 л на каждые 100 км пробега. Средние цифры в смешанном цикле равны 11. 2 л. Двигатель ставился на HyundaiGalloper, который выпускался с 1991 по 2003 год. Также на коммерческий версии автомобиля HyundaiH1 A1. Эти автомобили выпускались с 1997 по 2003 года включительно.

Регламент обслуживания D4BF

Вот какие обязательные работы входят в список ТО:

1. Этот мотор нуждается в настройке клапанов каждые 15 тыс. километров;
2. После каждые 30-35 тыс. км пробега надо очищать клапан EGR;
3. Каждые 2 года требуется обновлять ремень ГРМ, иначе возрастает риск обрыва узла с текущей деструкцией рокеров;
4. Через 95 тыс. км пробега — заменять ремни вспомогательных агрегатов и балансирных валов. Проверку этих ремней надо проводить каждые 40-50 тыс. километров. Обрыв грозит попаданием кусков под привод ГРМ, с известными последствиями.

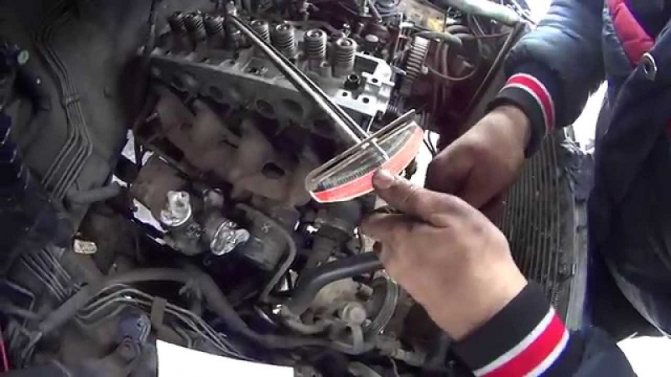

Обслуживание мотора D4BF должно проводиться своевременно

При нормальном, грамотном обслуживании этот двигатель может прослужить 400 тыс. километров и более.

Особенности конструкции

Изначально двигатель D4BH обладает следующими конструкционными особенностями:

• чугунный блок цилиндров с гильзами;
• головка блока цилиндров из легкого алюминиевого сплава;
• пара балансировочных валов с ременным приводом для уменьшения вибрационных нагрузок;
• пятиопорный коленвал, выполненный из стали ковкой, галтели упрочнены по технологии накатки;
• литой алюминиевый поршень укомплектован компрессионным кольцом со спецпокрытием;
• углы открытия клапанов соответствуют 20 и 55 градусам до ВМТ (впуск, выпуск, соответственно), закрытия — 49 и 22 градуса;
• камеры сгорания вихревого типа, распредвалы литые;
• ТНВД и ГРМ приводятся во вращение общим зубчатым ремнем;
• Регулировка тепловых зазоров клапанов до 1991 года осуществлялась шайбами, затем толкателями разной длины, описание операции заложено в руководство пользователя;
• маслофильтр вынесен на индивидуальный кронштейн;

Блок цилиндров

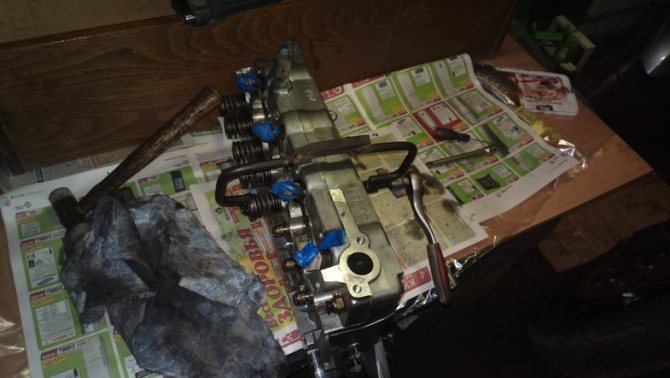

ГБЦ D4BH

ШПГ D4BH

Выполнить капремонт вполне по силам своими руками, однако существуют нюансы комплектации. Например, маслонасосы D4BH и D4BF внешне схожи, но отличаются расположением кронштейна генератора. Если их перепутать, приводной ремень генератора порвется сразу после ремонта, так как шкивы коленвала и генератора станут не соосны.

Плюсы и минусы

Неприятной особенностью дизелей D4BH для владельцев становится ременный привод балансировочных валов с низким эксплуатационным ресурсом. Вторая проблема – вакуумный насос, точнее обрезание этой деталью шлицов на валу генератора, разбитый задний подшипник.

Вакуумный насос D4BH

В остальном дизель хлопот владельцам не доставляет, считается очень надежным и ресурсным. В среднем капитальный ремонт производится после 350 000 км пробега. Для автомобилей D и E класса расход топлива и смазки вполне экономичный.

Чем отличается D4BA от аналогов

Мотор D4BA является атмосферником. Другие два его аналога турбированные. Это D4BF и D4BH. Последний агрегат не просто оснащён турбиной, а ещё и интеркулером.

Турбированный D4BH

Очень часто российские тюнеры занимаются доработкой D4BF. Они превращают его в D4BH с интеркулером. Из унылого и скучного мотора он становится бойким и мощным. При этом не надо ничего придумывать архисложного. Достаточно установить радиаторор интеркулера со своими креплениями и патрубками. А также вмонтировать впускной коллектор от D4BH. Использовать родной коллектор не получится, так как у него нет верхнего штуцера для соединения с интеркулером. Можно, конечно, придумать что-нибудь в виде самодельного патрубка, но как показала практика, ничего качественного из этого не выйдет.

Сложность может представлять сам впускной коллектор от D4BH. Дело в том, что он тоже бывает разным. Так, коллектор может быть с разъёмом под электронный ТНВД или без него. Это, само собой, зависит от модификации автомобиля. Одни оснащаются электронным ТНВД, другие — механическим насосом давления. Для установки правильного впускного коллектора на D4BF, потребуется вариант с разъёмом. Вполне подходит также впускник от Терракана. Эти автомобили оснащаются как раз электронным ТНВД.

Второй момент. Как правило, на автомобилях с D4BF не бывает удобных мест для навешивания интеркулера. Однако проблема легко решаема. Можно просверлить отверстия в кузове, используя тонкое сверло по металлу.

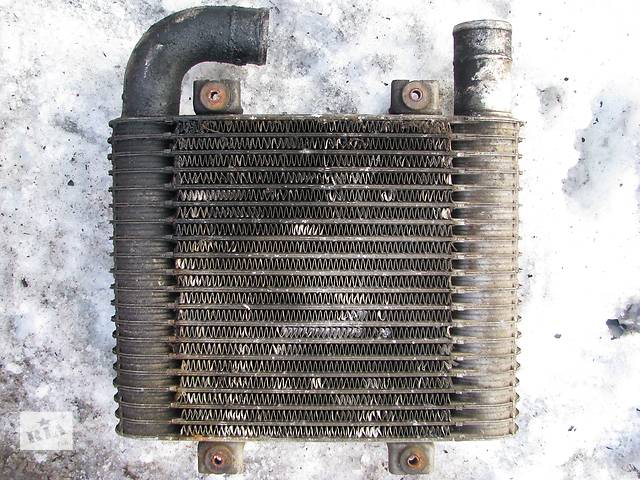

Интеркулер от D4BH

Обязательно надо поставить заглушки на клапан EGR, а впускной коллектор соединить с интеркулером с помощью патрубка. Турбина подключается к интеркулеру с помощью металлических уголков и трубки (алюминиевой).

Установка интеркулера

Перечень модификаций ДВС

Условно к разновидностям мотора D4BH можно отнести несколько вариантов этой же серии:

• D4BF – не имеет интеркуллера
• D4BA – атмосферная модификация;
• D4BB – такая же атмосферная версия, но объем увеличен до 2,6 л.

ДВС D4BB

В каждой из этих модификаций применяется собственное навесное оборудование, которое не подходит для базового варианта.

Ремонт двигателя

Ряд недостатков характеризуют этот силовой агрегат. Начнём с низкого порога чувствительности мотора к дизельному топливу. Наши водители начинают лить в мотор всё, что попадётся. Да, мотор сильный, выдерживает, но не вечный же. Регулярное отложение сторонних фракций и примесей рано или поздно приводит к поломкам насоса, форсунок и других важных элементов топливной системы.
Проблема номер 2. Сегодня в дальних районах РФ сложно находить запчасти от D4BA, так как это старый мотор. С другой стороны, многие детали подходят от аналогичных версий двигателя.

Со временем дизельный агрегат может начать сильно вибрировать и шуметь. Это и есть стук двигателя, поэтому машину надо срочно останавливать, так как есть риск проворачивания вкладышей. Чтобы не прикончить мотор окончательно, его срочно останавливают. Затем демонтируют и разбирают.

Часто после разборки двигателя D4BA выясняется, что внутренние элементы пережили масляное голодание. Это сразу же заметно по маслонасосу, если последний основательно разобрать. Также часто изнашивается коленвал, много стружки обнаруживается в поддоне.

Стружка в поддоне

Обзор неисправностей и способы их ремонта

Целый ряд характерных неисправностей выделяют этот мотор:

1. Посторонний шум, который чаще всего связан с коленвальным шкивом. Деталь уже пора менять на данном этапе;
2. Течи масла, что связано в первую очередь с изношенной прокладкой клапанной крышки или вышедшими из строя сальниками балансиров. Если с этими уплотнителями всё в порядке, надо обратить внимание на манжету распредвала, прокладку поддона или датчик масла;
3. Кипение антифриза в бачке, что свидетельствует о трещинах в ГБЦ. Должна быть установлена новая головка;
4. Сильно дымит агрегат, что объясняется плохим сгоранием топлива. Проблему обычно находят в испорченных распылителях форсунок. При такой неисправности в салоне чувствуется сильный запах солярки.

Таким образом, основными причинами поломок являются:

• тяжёлые условия эксплуатации, когда дают о себе знать недостатки конструкции;
• некачественное обслуживание и несоблюдение правил эксплуатации;
• использование некачественной солярки;
• естественный износ после определённого пробега, когда заканчивается срок службы той или иной детали.

Двигатель D4BF имеет свои характерные неисправности
