В условиях роста цен на энергоносители пеллетные котлы становятся популярными среди владельцев частных домов. Изготовление пеллетного котла своими руками позволяет сэкономить на покупке готового оборудования и адаптировать систему под индивидуальные потребности. В этой статье представим пошаговую инструкцию по созданию самодельной горелки для твердотопливного котла и полезные советы для успешной реализации проекта.

Устройство и принцип работы

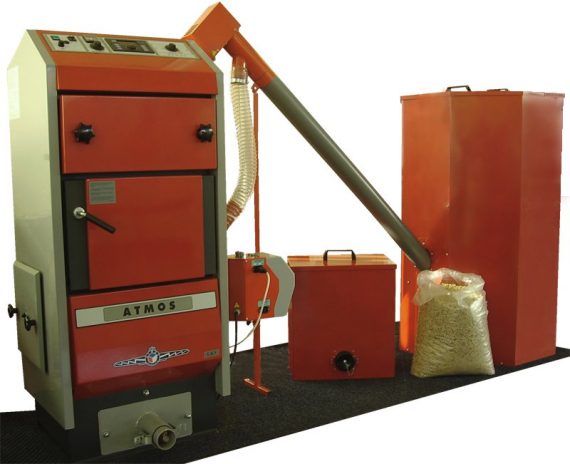

Основные компоненты котла, работающего на пеллетах, включают в себя:

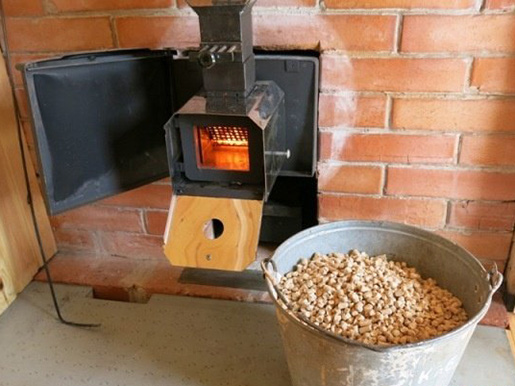

• пеллетная горелка — бывает двух типов: ретортная и факельная. Ретортная горелка имеет форму конической чаши, куда гранулы подаются снизу, а воздух для горения поступает через боковые отверстия с помощью вентилятора. Пламя в такой горелке направлено вверх, что важно учитывать при проектировании.

  Факельная горелка представляет собой трубу, где с одного конца подается топливо, а с другого выходит горизонтальный поток пламени. Воздух для горения подается со стороны подачи пеллет.

• топливный бункер — предназначен для хранения пеллет, его объем в 200-300 литров обеспечивает непрерывную работу котла на протяжении трех дней.
• транспортировочная лента со шнеком — используется для перемещения пеллет из бункера в камеру сгорания.
• корпус котла — изготавливается из стали, чугуна или кирпича. Внутри корпуса располагается теплообменник, состоящий из соединенных труб.
• автоматика — включает контроллер подачи гранул, систему автоматического розжига, датчик пламени, датчик тяги и температурный датчик.

Пеллетное топливо представляет собой спрессованные гранулы длиной около 10 мм, которые производятся из различных экологически чистых материалов, таких как опилки, торф, жмых и кора.

Разновидности пеллет

Пеллеты загружаются в топливный бункер, откуда с помощью шнекового винта они перемещаются в предтопку, а затем через внутренний шнек попадают на форсунку горелки. Происходит автоматический поджиг, и гранулы сгорают, выделяя тепловую энергию. Зола, образующаяся после сгорания, собирается в зольник, который необходимо периодически очищать.

Изготовление пеллетного котла своими руками — задача, требующая знаний и навыков в области инженерии и отопительных систем. Эксперты отмечают, что прежде всего необходимо тщательно изучить проектирование котла, учитывая его конструктивные особенности и требования к безопасности. Важным этапом является выбор материалов: они должны быть устойчивыми к высоким температурам и коррозии.

Кроме того, специалисты подчеркивают значимость правильного расчета мощности котла, чтобы он соответствовал потребностям отопления. Не менее важным является создание системы автоматической подачи пеллет, что значительно повысит удобство эксплуатации.

Эксперты также рекомендуют обратить внимание на систему дымоудаления и теплообменника, так как от их эффективности зависит общая производительность котла. В заключение, успешное изготовление пеллетного котла требует не только технических знаний, но и внимательного подхода к деталям, что позволит обеспечить надежную и безопасную работу устройства.

Правда о пеллетной горелке

Материалы

Для самостоятельного изготовления котла вам потребуются следующие материалы и инструменты:

1. Листовая сталь толщиной от 4 до 7 мм для создания корпуса котла.
2. Металлические или асбестовые трубы для дымохода и их крепления.
3. Материал для бункера, который может быть выполнен из тонкого листового металла, а также из металлической или пластиковой бочки.
4. Шнек необходимой длины, в зависимости от расстояния между бункером и горелкой. Его можно купить готовым или изготовить самостоятельно.
5. Металлические трубы для теплообменника.
6. Электродвигатель для привода шнека.
7. Шамотный кирпич для создания корпуса.
8. Колосник для обеспечения доступа воздуха к горелке.
9. Автоматика для запуска и контроля работы котла.
10. Болгарка.
11. Сварочный аппарат.

Интересные факты

Вот несколько интересных фактов о том, как изготовить пеллетный котел своими руками:

1. Энергоэффективность: Пеллетные котлы, изготовленные самостоятельно, могут быть настроены для оптимизации сжигания пеллет, что значительно повышает их энергоэффективность. Правильное проектирование системы подачи пеллет и вентиляции позволяет достичь КПД до 90% и выше, что делает такие котлы экономически выгодными в эксплуатации.

2. Использование доступных материалов: Многие мастера используют переработанные или доступные материалы для создания пеллетных котлов. Например, старые газовые баллоны, металлические бочки или даже конструкции из кирпича могут быть адаптированы для создания эффективного котла, что снижает затраты на материалы и способствует экологии.

3. Автоматизация процесса: Современные самодельные пеллетные котлы могут быть оснащены автоматизированными системами управления, которые позволяют регулировать подачу топлива и воздуха, а также контролировать температуру. Это делает их не только удобными в эксплуатации, но и позволяет значительно снизить уровень выбросов вредных веществ в атмосферу.

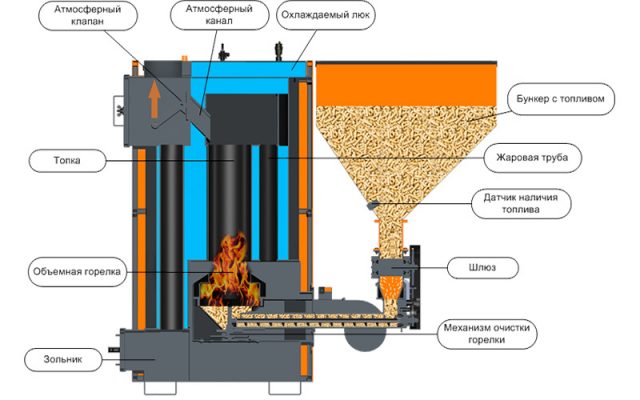

Принцип работы пеллетного котла

Инструкция и рекомендации по изготовлению

Сначала создайте чертеж устройства, которое планируете установить, и приобретите датчики, которые обеспечат его функционирование с минимальным вашим вмешательством.

Первый этап в процессе самостоятельного изготовления пеллетного котла заключается в создании корпуса котла в форме коробки из шамотного кирпича. Корпус следует делать горизонтально, чтобы достичь максимальной теплоотдачи. Хотя для его изготовления можно использовать сталь или чугун, кирпич обладает лучшими теплоизоляционными свойствами.

Следующим шагом будет сборка теплообменника из труб квадратного сечения. Необходимо нарезать трубы нужной длины и сварить из них прямоугольную конструкцию. В вертикальных профилях сделайте отверстия для подключения круглых труб. В фронтальных трубах нужно проделать отверстия для подачи горячей и холодной воды.

Холодная вода подводится сверху, а труба для горячей воды — снизу. Для подключения используйте металлические трубы, в которые врезайте шаровые краны. Для прорезания отверстий подойдут газовый или сварочный резак, а затем обработайте края болгаркой. После этого проверьте конструкцию на герметичность: закройте нижнее отверстие и налейте воду в верхнее.

Если протечек не обнаружено, установите теплообменник в корпус, соблюдая расстояние между стенками корпуса и трубами теплообменника не менее 1 см.

Подсоедините дымоходную трубу диаметром не менее 12 см. Диаметр трубы должен быть немного больше диаметра выходного отверстия, на которое она надевается. Убедитесь в герметичности соединения трубы и отверстия. Труба должна быть изготовлена из жаропрочного материала. В нижней части корпуса установите зольную камеру из металла с ручкой для удобного удаления золы.

Установите бункер, дно которого должно иметь уклон в сторону подачи. Чем больше объем бункера, тем дольше котел сможет работать в автономном режиме без вашего участия. Для соединения корпуса и бункера потребуется металлический кожух с толстыми стенками, в который будет установлен шнек.

Шнек можно изготовить из шинной проволоки или приобрести готовый. Привод к шнеку осуществляется через редуктор от электродвигателя, который подключается к блоку управления. К шнеку монтируется гофрированная труба для подачи пеллет. Создать самодельную горелку довольно сложно, так как это не только элемент поджига, но и устройство, регулирующее пламя.

Для ее изготовления возьмите две металлические трубы квадратного сечения со сторонами 8 см и приварите одну к другой в форме перевернутой буквы «Т». Верхняя вертикальная часть будет отсеком для пеллет, а в нижней части происходит горение и приток воздуха. На левой стороне, которая соединяется с топкой, установите экран.

Верхняя часть, куда засыпаются пеллеты, должна быть приварена под углом. Чтобы поступающие пеллеты не перекрывали подачу воздуха, в верхнюю конструкцию вставьте металлическую пластину, нижняя часть которой выполнена в виде гребенки, где зубья сгибаются в полуовал для улучшения подачи воздуха. В качестве элемента для поджига можно использовать горелку от газового баллончика.

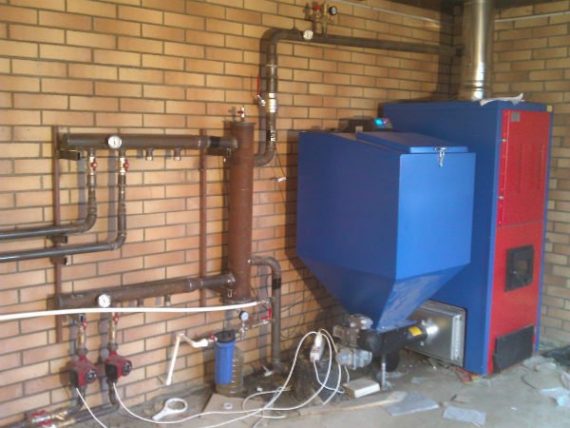

Обвязка пеллетного котла

Монтаж пеллетного котла немного отличается от установки других типов твердотопливных отопительных систем.

Для правильной обвязки устройства необходимо выполнить следующие шаги:

• установить котел;
• подключить горелку;
• установить бункер для пеллет;
• подключить шнек для подачи пеллет.

На следующем этапе следует:

• установить манометр для контроля давления;
• выполнить обвязку с использованием смесительного узла и трехходового клапана, который предотвращает попадание неразогретого теплоносителя в систему.

Твердотопливный котел длительного горения. Своими руками. ))

Тестирование и наладка котла

После завершения сборки пеллетного котла крайне важно провести его тестирование и наладку, чтобы убедиться в его правильной работе и безопасности. Этот процесс включает в себя несколько ключевых этапов, которые помогут избежать потенциальных проблем в будущем.

1. Визуальный осмотр

Перед первым запуском котла необходимо провести тщательный визуальный осмотр всех компонентов. Убедитесь, что все соединения надежно закреплены, нет утечек топлива или воды, а также что все электрические соединения выполнены правильно. Проверьте, чтобы не было повреждений на корпусе котла и других элементах.

2. Заполнение системы

Следующий шаг — заполнение системы отопления водой. Убедитесь, что в системе нет воздуха, так как это может привести к неправильной работе котла. Для удаления воздуха используйте специальные воздухоотводчики, которые должны быть установлены в верхней части радиаторов и котла.

3. Проверка электрических систем

Перед запуском котла проверьте все электрические системы, включая термостаты, датчики и управляющие панели. Убедитесь, что все элементы работают корректно, и что котел может получать сигналы для автоматического управления. Проверьте также наличие заземления, чтобы избежать короткого замыкания.

4. Первый запуск

При первом запуске котла следуйте инструкциям производителя, если таковые имеются. Включите котел и внимательно следите за его работой. Обратите внимание на звуки, которые он издает, и на любые необычные запахи. Важно, чтобы котел работал плавно и без резких колебаний температуры.

5. Настройка горелки

Настройка горелки — один из самых важных этапов наладки. Убедитесь, что горелка правильно настроена на тип используемых пеллет. Проверьте подачу топлива и воздуха, а также настройте параметры сжигания для достижения максимальной эффективности. Это может потребовать нескольких пробных запусков и корректировок.

6. Мониторинг работы

После завершения всех настроек и первого запуска котла важно продолжать мониторинг его работы в течение первых нескольких дней. Обратите внимание на температуру воды, давление в системе и уровень пеллет в бункере. Если вы заметите какие-либо отклонения от нормы, немедленно проведите диагностику и устраните проблемы.

7. Регулярное обслуживание

После успешного тестирования и наладки котла не забывайте о регулярном обслуживании. Чистите котел и горелку от сажи и других отложений, проверяйте состояние всех компонентов и проводите профилактические проверки. Это поможет продлить срок службы вашего пеллетного котла и обеспечит его эффективную работу.

Следуя этим рекомендациям, вы сможете успешно протестировать и наладить свой пеллетный котел, что обеспечит его надежную и безопасную эксплуатацию в будущем.

Вопрос-ответ

Сколько уходит в день пелетов для обогрева дома 100 кв метров?

Если нужно рассчитать расход пеллетов в сутки при беспрерывном отоплении, вышеуказанные показатели умножайте на 24 часа. К примеру, расход пеллетов в сутки на отопление дома в 100 м² потребуется 48 кг гранул. В месяц вы должны будете потратить 1 тонну 440 кг пеллет.

Какой дымоход нужен для пеллетного котла?

Каким должен быть дымоход для пеллетного котла? Если необходима установка дымохода для пеллетного котла, необходимо правильно подобрать материалы для системы. Идеальное решение – сэндвич-труба, изготовленная из нержавеющей стали. Отличным решением будет марка стали AISI 310 или AISI 316.

Как долго батарея напряжением 12 В будет работать на пеллетной печи?

Мощность печи составляет 700 Вт, что позволяет ей работать до восьми часов, сохраняя тепло и уют в комнате даже при низких температурах на улице. Для работы печи требуется 12-вольтовый аккумулятор глубокого разряда и простая настройка параметров, предоставляемая дилером Harman.

Можно ли обычный котел топить пеллетами?

Биотопливо в виде гранул используется для топки специальных твердотопливных котлов. Но вполне возможно топить пеллетами и обычную печь. Подобное становится возможным после доработки конструкции.

Советы

СОВЕТ №1

Перед началом сборки пеллетного котла, тщательно изучите чертежи и схемы. Убедитесь, что у вас есть все необходимые материалы и инструменты. Это поможет избежать лишних затрат времени и ресурсов в процессе работы.

СОВЕТ №2

Обратите внимание на выбор пеллет. Используйте качественные древесные гранулы, так как это напрямую влияет на эффективность работы котла и его долговечность. Проверьте наличие сертификатов качества у поставщиков.

СОВЕТ №3

Не забывайте о безопасности. Убедитесь, что котел установлен в соответствии с нормами и правилами, чтобы избежать пожароопасных ситуаций. Установите дымоход и систему вентиляции, чтобы обеспечить безопасный вывод дымовых газов.

СОВЕТ №4

Регулярно проводите техническое обслуживание вашего пеллетного котла. Чистите его от накоплений пыли и сажи, проверяйте работоспособность всех компонентов. Это поможет продлить срок службы котла и повысить его эффективность.
