В статье рассмотрим, как отрегулировать реле давления воды в системе с гидроаккумулятором. Правильная настройка реле предотвращает перепады давления, продлевает срок службы оборудования и обеспечивает комфортное водоснабжение. Мы предоставим схемы подключения, советы и рекомендации для самостоятельной настройки и установки, а также проиллюстрируем процесс фото и видео.
Принцип контроля напора в системе
Работа гидробака, который также известен как аккумулирующая ёмкость, заключается в создании запаса воды. Это позволяет насосу не включаться каждый раз при открытии крана. Когда уровень воды в баке понижается, давление в системе падает, и реле отправляет сигнал мотору на включение, замыкая электрическую цепь. Когда бак наполняется, происходит обратный процесс: цепь размыкается, и подача воды останавливается.
Гидроаккумулятор является важным компонентом водоподъемных станций, где он работает в комплекте с поверхностным насосом и различными контролирующими устройствами, включая датчик давления. Хотя на приборе могут быть установлены заводские настройки, его также можно отрегулировать вручную.
На скважинах глубиной более 8 метров обычно устанавливают погружные насосы, поэтому гидробак и регулятор давления подбираются и подключаются отдельно. В этом случае на отдельно приобретаемом датчике нет предустановленных настроек, и их необходимо вводить индивидуально. Настройки заключаются в определении верхнего и нижнего порогов давления, при которых система должна прекратить или возобновить подпитку.
Важно обеспечить комфортную разницу между показателями давления для нормальной работы системы, которая, согласно заводским характеристикам, обычно не превышает 5 бар.
Оптимально верхний порог настраивается на 2,8-3 бара, а нижний – на уровне 1,3-1,6 бара. Именно такие значения чаще всего встречаются в заводских настройках реле, установленных на насосных станциях.
Примечание. Аккумулирующую ёмкость также называют мембранным баком, поскольку внутри неё располагается эластичная перегородка (мембрана) или резиновая груша, чувствительная к давлению воды. Когда бак заполнен, в системе поддерживается максимальное установленное давление. При открытии крана пространство в баке освобождается, и напор воды уменьшается. Изменение положения мембраны приводит к активации реле.
Эксперты подчеркивают, что правильная настройка реле давления воды в системе с гидроаккумулятором является ключевым моментом для обеспечения стабильной работы водоснабжения. В первую очередь, важно установить оптимальные значения давления включения и выключения насоса. Обычно рекомендуется, чтобы разница между этими значениями составляла 1-2 атмосферы. При установке реле необходимо учитывать давление в гидроаккумуляторе, которое должно быть на 0,2-0,3 атмосферы ниже давления включения насоса.
Специалисты также советуют регулярно проверять и при необходимости корректировать настройки, особенно после изменений в системе или при замене оборудования. Важно помнить, что неправильная настройка может привести к частым включениям насоса, что негативно скажется на его сроке службы. Кроме того, эксперты рекомендуют использовать манометр для точного контроля давления в системе, что позволит избежать возможных проблем и обеспечит надежную работу водоснабжения.
https://youtube.com/watch?v=iDjrrgOBA40
Варианты реле и нюансы их взаимодействия с баком

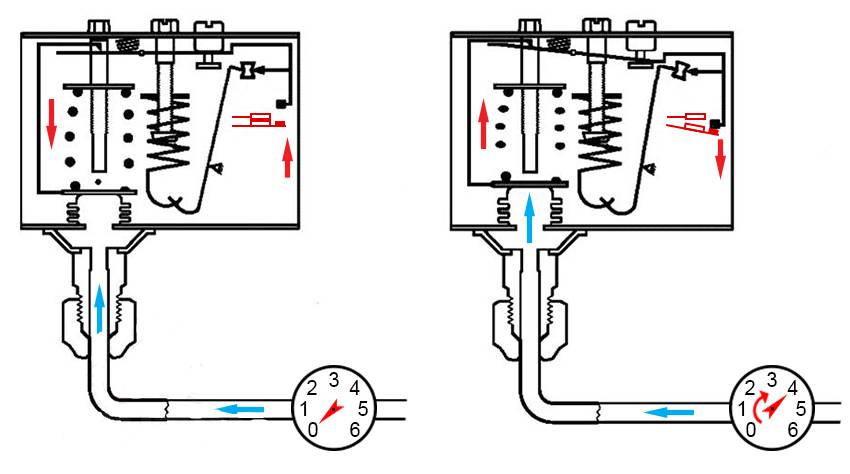

Контроль давления может осуществляться датчиком по несколько разному принципу. Силовой прибор воздействует непосредственно на контактную часть насоса. Второй тип – электронный, который управляет работой системы через встроенную автоматику насоса.
Есть так же комбинированные приборы – это блоки управления, которые контролируют не только давление в системе, но и другие функции (например, осуществляют защиту от сухого хода). Они более универсальны, и могут подключаться не только к разным видам насосов, но и к нескольким одновременно, а так же могут выдерживать более значительные пределы верхнего давления (до 10 бар).
Читайте также:
| Этап настройки | Действие | Описание / Цель |
|---|---|---|
| 1. Подготовка | Отключить насос от электросети | Обеспечение безопасности, предотвращение случайного включения. |
| Слить воду из системы | Снижение давления до нуля для точной настройки. | |
| Проверить давление воздуха в гидроаккумуляторе | Должно быть на 0.1-0.2 атм ниже минимального давления включения насоса. | |
| 2. Настройка минимального давления (P_вкл) | Найти регулировочную гайку «P» (или «MIN») | Обычно большая гайка на реле давления. |
| Поворачивать гайку по часовой стрелке | Увеличение давления включения насоса. | |
| Поворачивать гайку против часовой стрелки | Уменьшение давления включения насоса. | |
| Ориентироваться на желаемое минимальное давление | Например, 1.5 — 2.0 атм для комфортного использования. | |
| 3. Настройка максимального давления (P_выкл) | Найти регулировочную гайку «ΔP» (или «MAX», «ДИФ») | Обычно меньшая гайка, расположенная рядом с «P». |
| Поворачивать гайку по часовой стрелке | Увеличение разницы между P_выкл и P_вкл (увеличение P_выкл). | |
| Поворачивать гайку против часовой стрелки | Уменьшение разницы между P_выкл и P_вкл (уменьшение P_выкл). | |
| Ориентироваться на желаемую разницу давлений | Обычно 1.0 — 1.5 атм. P_выкл = P_вкл + ΔP. | |
| 4. Проверка и корректировка | Включить насос | Наблюдать за показаниями манометра. |
| Открыть кран и слить воду | Наблюдать за моментом включения насоса. | |
| Закрыть кран и дождаться выключения | Наблюдать за моментом выключения насоса. | |
| При необходимости повторить шаги 2 и 3 | Добиться желаемых значений P_вкл и P_выкл. | |
| 5. Завершение | Зафиксировать настройки (если предусмотрено) | Некоторые реле имеют стопорные винты. |
| Установить защитную крышку реле | Защита от пыли и влаги. |
Интересные факты
Вот несколько интересных фактов о регулировке реле давления воды с гидроаккумулятором:
-
Принцип работы реле давления: Реле давления контролирует давление воды в системе и автоматически включает или отключает насос в зависимости от заданных параметров. Это позволяет поддерживать стабильное давление в системе водоснабжения, что особенно важно для комфортного использования воды в домах и на дачах.
-
Настройка давления: При настройке реле давления важно учитывать разницу между давлением включения и выключения насоса. Обычно рекомендуется устанавливать давление включения на 1-2 атмосферы выше, чем давление, при котором гидроаккумулятор начинает срабатывать. Это помогает избежать частых включений и выключений насоса, что продлевает его срок службы.
-
Влияние гидроаккумулятора: Гидроаккумулятор играет ключевую роль в системе, так как он сглаживает колебания давления и обеспечивает запас воды. Правильная настройка реле давления в сочетании с гидроаккумулятором позволяет не только поддерживать стабильное давление, но и экономить электроэнергию, так как насос будет работать реже и более эффективно.
Цены на популярные модели реле давления
Реле давления
Процесс регулировки силового реле
Чаще всего в домашних системах водоснабжения устанавливают обычное реле, проверка работоспособности и настройка которого осуществляется до присоединения к баку. Для снятия показаний с такого прибора необходимо иметь механический манометр, который благодаря простоте своей конструкции практически никогда не даёт ошибочных показаний из-за внутренних поломок.
Прежде чем начинать настройку, нужно ознакомиться с техническими характеристиками насоса и аккумулирующего бачка, и сопоставить их с возможностями реле. А вообще-то это нужно сделать ещё при их покупке. Смысл взаимодействия элементов водоснабжающей системы и заключается в комфортной настройке их параметров друг на друга.
Таблица 1. Принцип настройки реле на примере насосной бытовой станции.
| Шаги, фото | Описание действия |
|---|---|
| В данной модели станции реле вместе с манометром вынесено вперёд и легкодоступно для настройки. Для начала с него нужно снять защитный кожух, для чего отвинчивается фиксатор. | |
| Сняв крышку, вы увидите: 1. Большой болт, который отвечает за включение давления. 2. Маленький болт, отвечающий за соблюдение разницы давлений при остановке насоса. Болты зажимные, соединены с пружинами. Любые манипуляции по регулированию давления осуществляются путём вращения этих болтов. По часовой стрелке пружина зажимается, тем самым увеличивая показатель давления. Аналогично меняется и разница между верхним и нижним пределами. |
|
| Допустим, вам нужно настроить реле так, чтобы насос включался при 2 атм, а выключался при 4-х.
1. Для начала нужно запустить станцию и посмотреть, при каком давлении она включилась и выключилась. Допустим, разница составила 1,4 атм (так выставлена заводская настройка), а вам нужно 2 атм. Важно! Даже когда маленький болт полностью отжат, разница между давлениями всё равно будет — хоть и минимальная. Меньше 0,5 бар она быть не может по определению. Чтобы в баке было больше воды, и, соответственно, реже включался насос, разница между показателями давлений должна быть более существенной, чем половина атмосферы. |
|
| Теперь вам нужно сместить этот диапазон в большую сторону. Для этого: 1. Слегка зажимаете маленький болт и проверяете, на каком давлении насос будет активизироваться и отключаться. 2. Поворотом большого болта вправо вы смещаете диапазон в большую сторону. Соответственно, если крутите влево – возвращаетесь обратно. |
Цены на популярные модели насосных станций
Насосные станции
Подключение реле к насосу

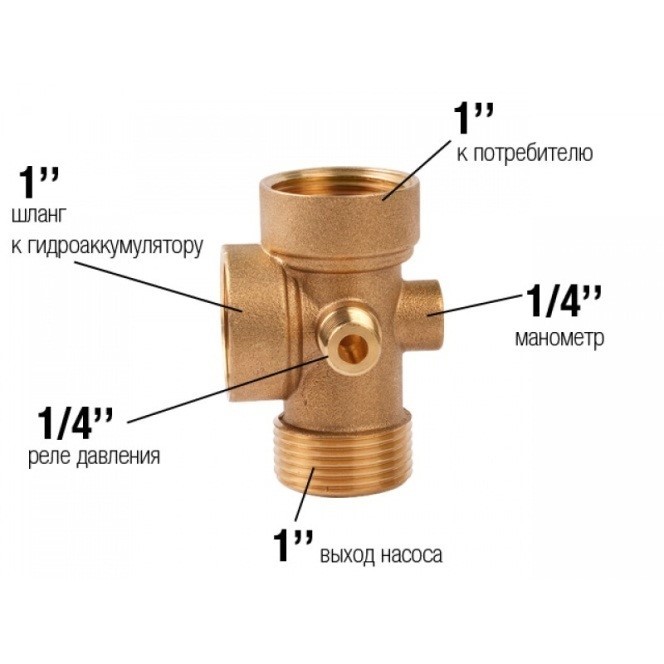

Если у вас не насосная станция, а отдельно подобранные насос и реле, их ещё нужно правильно подсоединить друг к другу. Делается это через вот такой пятивыводной штуцер, который показан на фото (или четырёхвыводной, если у реле имеется встроенный манометр):
-
Читайте также:
И вот как всё это будет выглядеть в единой системе, функционирующей за счёт погружного насоса, для которого реле давления приобретается отдельно:
Таблица 2. Инструкция по подключению реле.
| Фото для наглядности | Этапы сборки |
|---|---|
| Главное в системе — это, конечно же, насос, поэтому сборка системы начинается с него. К нему с помощью муфты подключается труба, по которой вода и будет подаваться из скважины на поверхность. | |
| Система обязательно оборудуется фильтром, который будет улавливать крупные включения. | |
| На входе в фильтр и после него устанавливаются переходники. На выходе он нужен для присоединения автоматики. | |
| Теперь настала очередь штуцера с пятью выводами, о котором говорилось выше. | |
| Дополнительный шаровый кран устанавливается для того, чтобы можно было произвести замену расходных элементов, не сливая воду со всей системы. | |

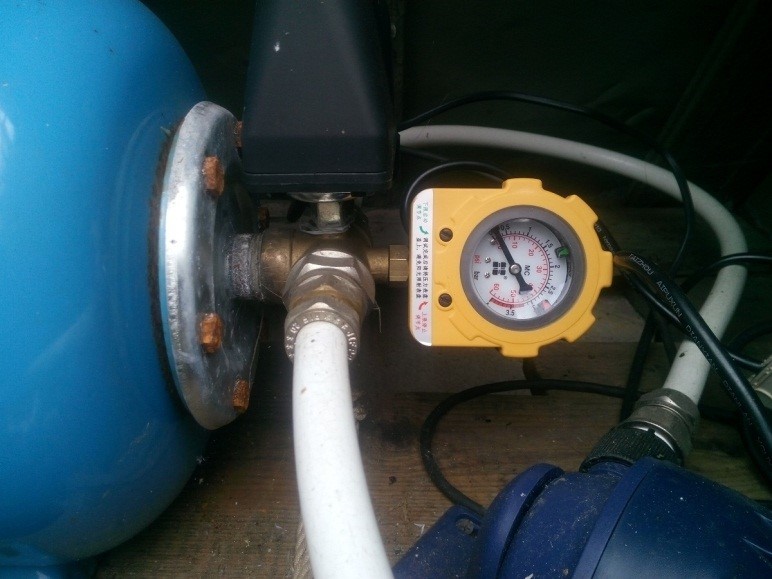

| Тетерь настало время для внедрения в систему гидроаккумулятора. Делается это посредством гибкой подводки, присоединяемой к одному из пяти выводов штуцера (большому). | |
