В статье рассмотрим процесс подключения водонагревателя к водопроводу в квартире, включая накопительные и проточные бойлеры. Правильная установка обеспечивает комфортное использование горячей воды, экономию ресурсов и повышение энергоэффективности. Предоставим схемы подключения, пошаговые инструкции и полезные советы для успешного выполнения задачи.
Рекомендации при работе
В ходе эксплуатации следуйте данным рекомендациям:
- Не подключайте устройство к электросети, если бак не заполнен водой, так как это может привести к его поломке.
- Не используйте водонагреватель без заземления, так как это создает риск электрического удара.
- При установке применяйте только оригинальные узловые соединения и запасные части, указанные в инструкции для вашей модели.
- Вода, поступающая из бойлера, является технической и не предназначена для использования в кулинарии.
Подключение водонагревателя к водопроводу в квартире требует внимательного подхода и соблюдения ряда рекомендаций. Эксперты советуют начать с выбора подходящей модели, учитывая объем и мощность устройства, а также особенности системы водоснабжения. Важно правильно установить водонагреватель в соответствии с инструкцией производителя, обеспечив доступ к электросети и вентиляции.
Перед началом работ необходимо отключить подачу воды и электричества. Специалисты рекомендуют использовать качественные фитинги и трубы, чтобы избежать протечек. При подключении важно следить за правильной ориентацией устройства и соблюдением всех норм безопасности. После завершения монтажа следует провести тестирование системы, проверив отсутствие утечек и корректную работу нагревателя. Обращение к профессионалам может значительно упростить процесс и гарантировать надежность подключения.
Подготовка
Перед началом установки необходимо:
- Выбрать подходящее место для установки водонагревателя. Главное требование — обеспечить легкий доступ ко всем соединительным элементам и кранам для перекрытия воды.
- Стена, на которую будет установлен бойлер, должна быть прочной, так как с заполненным водой баком его вес может превышать сто килограммов.
- Трубопровод центрального водоснабжения должен находиться как можно ближе к месту, где планируется установка.
При установке учитывайте, что устройство оснащено электрическим ТЭНом, обладающим высокой мощностью. Чтобы избежать проблем с электропроводкой, подключайте его через медный провод с достаточным сечением к электрическому щитку.
| Этап подключения | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка места установки | Выбор подходящего места для водонагревателя (стена, пол), проверка прочности крепления, обеспечение доступа для обслуживания. | Рулетка, уровень, карандаш, перфоратор (для настенных моделей), дюбели, анкеры. |
| 2. Подключение к водопроводу | Перекрытие подачи воды, установка запорных кранов, фильтра грубой очистки, предохранительного клапана. Подключение холодной и горячей воды к соответствующим патрубкам водонагревателя. | Разводной ключ, фум-лента или пакля с герметиком, шаровые краны, фильтр грубой очистки, предохранительный клапан, гибкие подводки (шланги) или металлопластиковые трубы, фитинги. |
| 3. Подключение к электросети | Прокладка отдельной электрической линии с заземлением и автоматическим выключателем соответствующего номинала. Подключение кабеля к клеммам водонагревателя. | Отвертка, кусачки, индикаторная отвертка, кабель соответствующего сечения, автоматический выключатель, УЗО (рекомендуется), клеммная колодка (при необходимости). |
| 4. Заполнение и проверка системы | Открытие кранов подачи воды, заполнение водонагревателя, стравливание воздуха. Проверка всех соединений на герметичность. | Отсутствуют специальные инструменты, только внимательность. |
| 5. Первый запуск и настройка | Включение водонагревателя в электросеть, установка желаемой температуры нагрева. | Отсутствуют специальные инструменты, только внимательность. |
Интересные факты
Вот несколько интересных фактов о подключении водонагревателя к водопроводу в квартире:
-
Типы водонагревателей: Существует два основных типа водонагревателей — накопительные и проточные. Накопительные водонагреватели хранят воду в резервуаре и обеспечивают ее нагрев, в то время как проточные нагреватели нагревают воду по мере ее прохождения через устройство. Выбор типа зависит от потребностей в горячей воде и доступного пространства.
-
Системы безопасности: При подключении водонагревателя важно учитывать системы безопасности. Современные устройства оснащены предохранительными клапанами, которые предотвращают избыточное давление в системе. Это особенно важно в многоквартирных домах, где давление в водопроводе может колебаться.
-
Правила установки: В некоторых странах и регионах существуют строгие нормы и правила по установке водонагревателей, включая требования к вентиляции, размещению устройства и его подключению к электросети. Неправильная установка может привести не только к поломке оборудования, но и к серьезным авариям, поэтому рекомендуется обращаться к профессионалам для выполнения этой работы.
Перечень инструментов
Для корректной установки накопительного водонагревателя вам понадобятся следующие инструменты:
- Строительная линейка и уровень.
- Дрель или ударная дрель. Не забудьте приобрести набор дополнительных сверл с твердосплавными напайками.
- Набор ключей.
- Тройной переходник-фитинг для подключения к водопроводу, а также муфта МРН и соединительная муфта.
- Для обеспечения герметичности соединений вам потребуется уплотнительная лента, пакля и герметизирующая паста для резьбовых соединений.
- ПВХ трубы и шланги. При покупке убедитесь, что они подходят для систем горячего водоснабжения.
- Труборез.
- Паяльник для соединения труб.

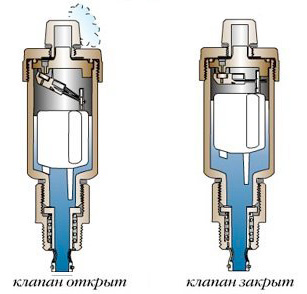

- Кран (клапан) Маевского (на фото ниже представлен сам клапан и принцип его работы).
Шаги по подключению
Процесс подключения состоит из следующих шагов:
- Установка запорных клапанов,
- Монтаж обратного клапана,
- Подключение к системе.
Следует отметить, что сам процесс установки может варьироваться в зависимости от материала труб.
Перед началом работ обязательно перекройте подачу воды.

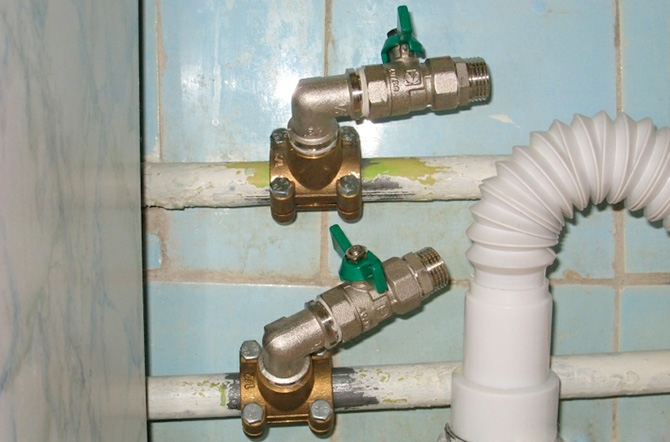

Врезка в водопровод
Если в вашем доме установлены металлопластиковые или полипропиленовые трубы, врезку следует производить как можно ближе к нагревательному устройству, при этом в местах соединений необходимо использовать тройники. Для врезки в полипропиленовые трубы потребуется специальный инструмент для установки тройника. В случае с металлопластиковыми трубами монтаж выполняется с помощью разводного ключа. Если же у вас металлические трубы, то для крепления используются хомуты, которые фиксируются на предварительно зачищенной поверхности и затягиваются с помощью винтов. Затем в трубе через патрубок сверлится отверстие. Защитная пластиковая втулка предохраняет резьбу от повреждений, а герметичность соединения обеспечивается резиновой прокладкой.
К тройным переходникам подключаются запорные вентили, а от них к бойлеру присоединяются пластиковые и полипропиленовые трубы.

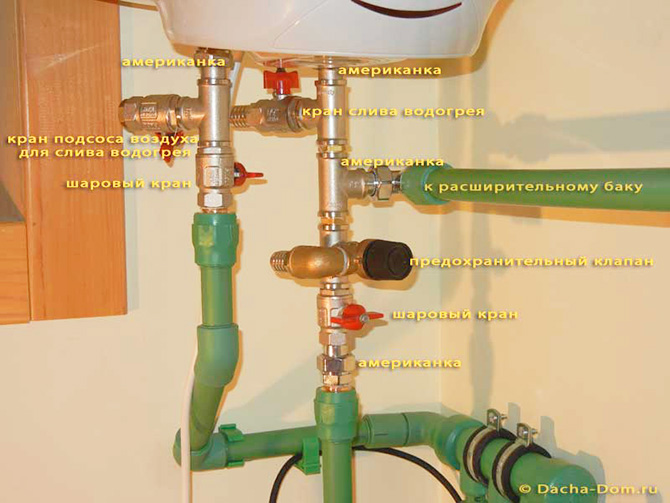

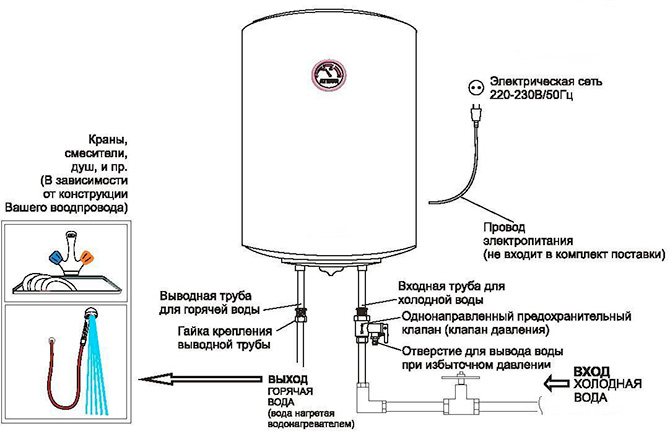

Описание схемы подключения
Предусматривается установка предохранительных и запорных клапанов.
Есть возможность снизить затраты на сборку, используя:
- Тройник.
- Шаровой кран.
- Клапан, как предохранительный, так и обратный.
- Запорный вентиль.
- Трубопровод.

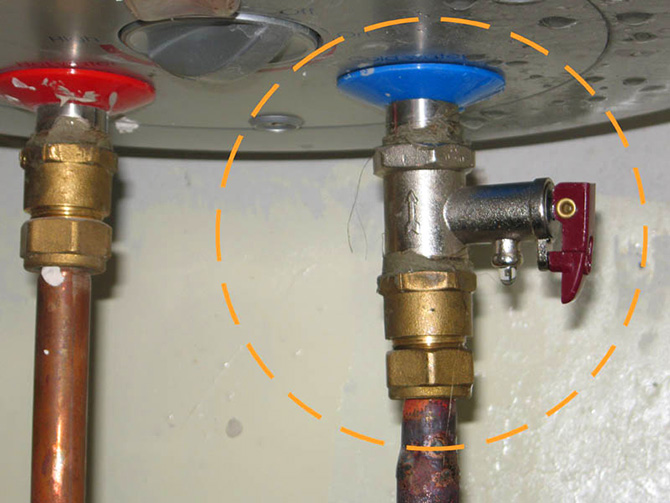

Если необходимо уменьшить давление, устанавливаются редуктор и фильтр для очистки на входной и выходной трубах.
Патрубок, который подает горячую воду, оснащается тройником, к выходу которого подключается трубопровод, проложенный от запорного крана и линии горячей воды. К одному из входов тройника подключается кран Маевского. Это делается для предотвращения разрежения во время плановых работ и ремонта. Такие действия позволяют перекрыть подачу воды, если возникнет необходимость снять кран, не отключая другие точки водозабора. Когда бойлер находится в работе, этот вентиль следует закрывать, иначе горячей водой могут воспользоваться соседи.
Как осуществить подключение к водопроводу
Схема подключения зависит от мощности устройства, а именно от количества точек, где будет происходить раздача воды. Если у вас одна точка, то подключение будет самым простым. Для этого необходимо сделать врезку в трубу холодной воды с помощью фитинга, который подходит для полипропилена или металлопластика. В случае, если труба металлическая, используется обжимной хомут. Один конец шарового крана соединяется с тройником, а другой — с гибким шлангом, который подводит холодную воду к входному патрубку бойлера.
Если водонагреватель обладает большей мощностью и имеет насадку для душа, подключение осуществляется непосредственно к гофрированному душевому шлангу, предварительно отсоединив от него лейку. Вода начнет течь, как только вы переключите смеситель в режим душа. Корректное подключение является гарантией долгосрочной работы устройства.
При необходимости подключения к двум точкам водоразбора потребуется установка обвязки с использованием дополнительных запорных устройств и разветвителей.
Для установки прибора следует выбрать место, равномерно удаленное от всех узлов, после чего выполняются следующие шаги: врезаются тройники для подачи воды, устанавливаются шаровые краны, а выходы бойлера соединяются с кранами с помощью трубок. После пробного включения воды необходимо проверить все соединения на герметичность.
Для подключения проточного водонагревателя к водопроводу вам понадобятся следующие материалы и инструменты:
- Газовый ключ.
- Пассатижи.
- Фум-лента.
- Металлопластиковая труба.
- Тройник для трубы.
- Кран.
- Вентиль.
Методы подключения к водопроводу
Подключение водонагревателя к водопроводу в квартире можно осуществить несколькими способами. Рассмотрим основные из них:
Первый способ заключается в том, чтобы открутить лейку душевого шланга и подсоединить его к входу холодной воды бойлера. Установите переключатель на смесителе в положение «душ» и откройте вентиль, чтобы получить поток горячей воды. Если переключатель смесителя установить в положение «Кран», из него будет течь холодная вода, минуя бойлер. Когда централизованное водоснабжение восстановится, выполните обратные действия: открутите шланг от нагревателя и прикрутите лейку обратно.
Второй способ подключения проточного нагревателя более сложен, но считается более правильным. Здесь используются стальные или медные трубы. Для надежной работы устройства выходная труба горячей воды должна быть металлической. Подсоедините вентиль (который может идти в комплекте) к патрубку водонагревателя с пометкой «Вход». Затем соедините трубу холодной воды с краном, используя медную трубку диаметром 10-16 мм или гибкий шланг. Для повышения долговечности рекомендуется установить фильтр.
При монтаже соединений на устройстве важно удерживать муфты входного и выходного патрубков с помощью разводного или гаечного ключа, чтобы избежать повреждения внутренних соединений металлических частей водонагревателя. Затем присоедините излив и душевую насадку с помощью тройного переходника к патрубку электронагревателя с пометкой «Выход». Не забывайте, что установка запорной арматуры на выходной патрубок электронагревателя запрещена, чтобы не препятствовать свободному выходу воды. Также не рекомендуется использовать бывшие в употреблении подводки.
Третий способ подключения включает использование отвода для стиральной машины. Для этого потребуется тройник и фум-лента. После установки тройника необходимо смонтировать запорную арматуру для регулировки давления и температуры на выходе бойлера. Обратите внимание на удобство доступа к вентилю — он должен быть легкодоступен. Если используются гибкие шланги, их можно прикрепить к стене с помощью клипс для удобства.
В видео ниже вы сможете увидеть, как происходит подключение к водопроводу на практике:
Монтаж таких устройств следует выполнять как можно ближе к центральной водной магистрали.
Важно помнить, что подключение к водопроводу должно производиться только при отключении прибора от электросети.
Стоимость установки проточного устройства составляет около 35% от цены самого прибора, однако, учитывая простоту процесса, монтаж можно выполнить самостоятельно.
Проверка системы на утечки и тестирование
После завершения установки водонагревателя и подключения его к водопроводу крайне важно провести тщательную проверку системы на наличие утечек. Это поможет избежать неприятностей в будущем и гарантирует безопасность эксплуатации устройства.
Первым шагом в проверке системы является визуальный осмотр всех соединений и трубопроводов. Убедитесь, что все фитинги и соединения плотно затянуты и не имеют видимых повреждений. Обратите особое внимание на места, где трубы соединяются с водонагревателем, а также на места, где используются переходники или адаптеры.
После визуального осмотра следует провести тестирование системы. Для этого необходимо открыть кран горячей воды и включить водонагреватель. Дайте ему поработать в течение 10-15 минут, чтобы он нагрел воду до установленной температуры. В это время внимательно следите за соединениями на предмет появления капель или потеков.
Если вы заметили утечку, немедленно отключите водонагреватель и перекройте подачу воды. Устраните проблему, подтянув соединения или заменив поврежденные элементы. После этого повторите тестирование, чтобы убедиться, что утечка устранена.
Кроме проверки на утечки, важно также протестировать работу самого водонагревателя. Убедитесь, что он нагревает воду до заданной температуры и поддерживает её на этом уровне. Если температура воды не соответствует установленной, проверьте настройки термостата и убедитесь, что устройство правильно функционирует.
Не забудьте также проверить работу системы на наличие воздуха в трубах. Для этого откройте кран горячей воды и дайте воде течь, пока не выйдет весь воздух. Это поможет избежать шумов и неравномерного нагрева воды.
После завершения всех проверок и тестирований, убедитесь, что все инструменты и материалы убраны, а рабочее место оставлено в чистоте. Теперь ваш водонагреватель готов к эксплуатации, и вы можете наслаждаться горячей водой в вашем доме.
Вопрос-ответ
Как подключить водонагреватель к водопроводу в квартире?
Чтобы подключить водонагреватель к водопроводу в квартире, сначала выберите подходящее место для установки, обеспечив доступ к электричеству и водопроводу. Затем отключите подачу воды и установите запорные краны на входе и выходе водонагревателя. Подключите холодную воду к входному патрубку, а горячую — к выходному, используя гибкие шланги или трубы. Убедитесь в герметичности соединений, затем включите воду и проверьте на наличие утечек. После этого подключите водонагреватель к электросети и настройте его согласно инструкции.
Как подвести холодную воду к бойлеру?
Для подачи холодной воды в нагреватель к нему нужно будет подвести трубу от системы ХВС. Для этого придётся врезать отводной переходник. Если в вашем доме есть централизованная система ГВС, но вы устанавливаете бойлер в связи с частыми перебоями, вам не нужно будет организовывать автономную линию для горячей воды.
Можно ли подключать водонагреватель в обычную розетку?
Можно ли подключить бойлер к обычной розетке? Мощность бойлера: большинство обычных розеток в бытовых помещениях рассчитаны на нагрузку до 2500 — 3000 Вт. Если мощность вашего бойлера не превышает это значение, подключение к обычной розетке возможно.
Можно ли принять душ с проточным водонагревателем?
Несколько слов о защите от воды: как правило, проточные водонагреватели предусмотрены для установки во влажных помещениях и сконструированы с защитой IP 25. Таким образом, прибор защищён от струй воды со всех сторон. Поэтому такие водонагреватели можно монтировать даже в душе или над ванной.
Советы
СОВЕТ №1
Перед началом установки водонагревателя обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации по подключению и эксплуатации устройства, которые помогут избежать ошибок и обеспечить безопасность.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые инструменты и материалы для подключения. Вам могут понадобиться ключи, трубки, фитинги, а также герметик и изолента. Это поможет избежать лишних задержек в процессе установки.
СОВЕТ №3
Перед подключением водонагревателя отключите подачу воды и электричества в квартире. Это обеспечит вашу безопасность и предотвратит возможные утечки или короткие замыкания во время работы.
СОВЕТ №4
После завершения подключения проверьте все соединения на наличие утечек. Включите водонагреватель и дайте ему поработать некоторое время, чтобы убедиться в его правильной работе и отсутствии проблем с подачей горячей воды.
