В этой статье рассмотрим процесс замены выключателя света с одной клавишей и предоставим пошаговую инструкцию для самостоятельного выполнения. Замена выключателя улучшит функциональность освещения и повысит безопасность электрической сети. Поделимся советами по демонтажу старого устройства, нюансами переноса выключателя и расскажем о различных типах выключателей, чтобы вы могли выбрать подходящий вариант для вашего интерьера.
Что такое выключатель
Выключатель – это устройство, которое управляет подачей электричества и размыкает цепь, соединяющую его со светильником. Он должен устанавливаться в месте разрыва фазы провода. Поэтому не стоит доверять неопытным мастерам, которые утверждают, что к выключателю нужно подключать нулевой и фазный провод – это может вызвать проблемы с электрической системой.
На рынке представлены изделия, рассчитанные на определенные нагрузки, и их не следует подключать, если значения отличаются. Обычно параметры напряжения и силы тока указаны в техническом паспорте или на корпусе устройства.
Основная функция выключателя заключается в том, чтобы подавать питание на светильник и отключать его, когда он не используется.
При замене выключателя света с одной клавишей эксперты рекомендуют следовать четкому алгоритму действий. Сначала необходимо отключить электричество в помещении, чтобы избежать поражения током. Затем, с помощью отвертки, аккуратно снимается декоративная крышка и откручиваются крепежные винты. После этого выключатель вынимается из коробки, и следует запомнить или зафиксировать, как подключены провода.
При установке нового устройства важно правильно соединить провода: фазный провод подключается к клемме, а нулевой — к соответствующему контакту. Если планируется перенос выключателя, потребуется провести дополнительные провода к новому месту установки. После завершения всех работ, выключатель фиксируется на месте, и устанавливается крышка. Важно проверить работу устройства, включив электричество, чтобы убедиться в правильности подключения.
https://youtube.com/watch?v=LsiJyAbqDJs
Разновидности выключателей
Производители выпускают большое количество различных коммутаторов, они отличаются друг от друга множеством признаков. Для того, чтобы разобраться, мы рассмотрим их подробнее.
Таблица 1. Виды коммутаторов по способу соединения проводов.
| Вид | Описание |
|---|---|
| С зажимом и винтами | Для соединения контактов в таком приборе устанавливают зажим, который закрепляется на винты. Монтаж этого соединения осложняется, но зато получается качественный контакт. Конечно, со временем соединение разбалтывается, тогда придется затянуть винты. Считается, что подобный способ соединения подходит при наличии проводов из алюминия. |
| Механизмы с пружинами | Это современный вариант зажима с винтами. Здесь под пружиной находится специальная пластина, которая фиксирует оголенный провод. Благодаря чему получается качественное соединение. Впрочем, это достаточно примитивный способ монтажа. Минусом конструкции является то, что провод необходимо зажать в соответствии с правилами. Иначе устройство будет неисправным. Такие выключатели совместимы с медной электропроводкой. |
Таблица 2. Типы выключателей по методу монтажа.
| Тип | Описание |
|---|---|
| Накладные | Так принято называть устройства, которые сначала накладывают на стену, а потом фиксируют. Они выглядят менее эстетично, потому что выпирают. Часто такие устройства используют при наличии наружной проводки. При этом, приборы отличаются функциональностью, простотой монтажа. |
| Встроенные | Под такие выключатели заранее подготавливают проем в стене. Из-за этой особенности осложняется проведение монтажа, но в итоге устройство будет выглядеть эстетично. Только внешняя панель может немного выступать из стены. Такие устройства подходят для электропроводки скрытого типа. |
Таблица 3. Разновидности коммутаторов по способу управления.
| Вид, иллюстрация | Описание |
|---|---|

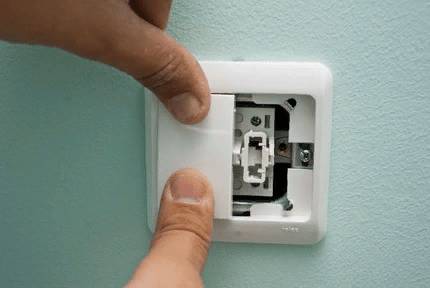

| Эти устройства состоят из контактов, которые находятся внутри и качающего механизма с пружиной. Первым вариантом такого прибора является механизм с шаром, который при нажатии движется. Второй вариант — подпружиненную раму, она тоже перекатывается из стороны в сторону. Такие выключатели могут иметь как одну, так и несколько клавиш. Отличаются они длительной эксплуатацией при правильном монтаже. |
|
| На пике популярности такие устройства были в 1975 году. При этом они устанавливаются и на современные светильники различных видов. Так, из корпусной части коммутатора выходит прочный шнур, который достаточно дернуть для того чтобы включить или выключить прибор. Фиксируется этот шнурок на специальном рычаге, который взаимодействует с колодкой поворота. | |
| Работа этих приборов происходит без механического воздействия. Для того, чтобы включить или выключить коммутатор, необходимо прикоснуться пальцем к панели, которая находится с наружной стороны. Элемент сенсора реагирует на прикосновение, благодаря чему посылает сигнал электросхеме. Этот сигнал преобразуется в особую команду. | |
| Такое устройство предполагает возможность управления осветительным прибором на расстоянии. Происходит это благодаря наличию специального пульта. Коммутатор в данном случае выполняет функцию приемника. Пульт представляет собой вид небольшого брелока из пластика. Расстояние его работоспособности будет зависеть еще от материалов, из которых изготовлены перекрытия. Тем не менее, сигнал поступает даже на расстоянии 18 метров. |
|
| Как правило, эти устройства реагируют на определенные изменения вокруг. Чаще всего это движение массивного объекта, из-за чего к контролеру поступает сигнал. Это программируемые выключатели. Поэтому пользователь может самостоятельно решить, при каких обстоятельствах устройство будет включаться. |
Узнайте, что такое проходной выключатель, а также ознакомьтесь с его описанием и разновидностями, в специальной статье на нашем портале.
| Этап работы | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| 1. Подготовка | Отключите электропитание на соответствующем автомате в электрическом щитке. Убедитесь в отсутствии напряжения индикаторной отверткой. | Индикаторная отвертка, фонарик (при необходимости) |
| 2. Демонтаж старого выключателя | Снимите декоративную рамку и клавишу выключателя. Открутите крепежные винты, удерживающие механизм выключателя в подрозетнике. Аккуратно отсоедините провода от клемм выключателя, запоминая их расположение (фаза, ноль, заземление, если есть). | Отвертка (крестовая/шлицевая), плоскогубцы (при необходимости) |
| 3. Подготовка к установке нового выключателя/переносу | Для замены: Очистите подрозетник от пыли и мусора. Проверьте целостность проводов. Для переноса: Разметьте новое место установки. Проштробите стену для прокладки кабеля и установки нового подрозетника. Протяните новый кабель от старого места до нового. Установите новый подрозетник. |
Отвертка, нож для зачистки проводов, штроборез/зубило и молоток (для переноса), перфоратор (для переноса), подрозетник (для переноса), кабель (для переноса) |
| 4. Подключение нового выключателя | Зачистите концы проводов на 1-1.5 см. Подключите провода к соответствующим клеммам нового выключателя (обычно L — фаза, L1/L2 — отходящие на лампу). Убедитесь в надежности соединения. | Отвертка, нож для зачистки проводов |
| 5. Установка нового выключателя | Аккуратно поместите механизм выключателя в подрозетник. Закрепите его крепежными винтами. Установите клавишу и декоративную рамку. | Отвертка |
| 6. Проверка работоспособности | Включите электропитание на автомате. Проверьте работу выключателя, включив и выключив свет. | — |
Интересные факты
Вот несколько интересных фактов о замене выключателя света с одной клавишей:
-
Безопасность прежде всего: Перед началом работы по замене выключателя важно отключить электричество в помещении. Это не только предотвращает риск поражения электрическим током, но и позволяет избежать короткого замыкания. Используйте тестер, чтобы убедиться, что напряжение действительно отсутствует.
-
Правильная маркировка проводов: При демонтаже старого выключателя полезно сделать фотографии или пометить провода, чтобы не запутаться при подключении нового устройства. Обычно выключатели имеют три провода: фазный (обычно коричневый или черный), нулевой (синий или голубой) и заземляющий (желто-зеленый). Правильное подключение проводов критично для безопасной работы.
-
Перенос выключателя: Если вы планируете перенести выключатель на другое место, вам может понадобиться прокладывать новые провода. Это может потребовать дополнительных инструментов и материалов, таких как кабель-каналы или гофрированные трубы, чтобы обеспечить безопасность и эстетичный вид проводки. Также стоит учитывать, что перенос выключателя может потребовать согласования с электриком, особенно в случае изменения схемы электроснабжения.
Цены на регулируемые выключатели
Диммер
Особенности замены выключателя: безопасность
Замена одноклавишного выключателя – это несложная процедура, которая предполагает использование минимального набора инструментов. Тем не менее, в процессе работы следует проявлять осторожность, иначе можно причинить вред здоровью. Ведь ошибки при взаимодействии с электричеством иногда приводят к следующему:
- воспламенение электропроводки в щитке на лестничной площадке, а также в стенах;
- поломка различных бытовых электроприборов, светильников;
- замыкание в общей цепочке;
- самое опасное последствие – поражение током неумелого электрика.

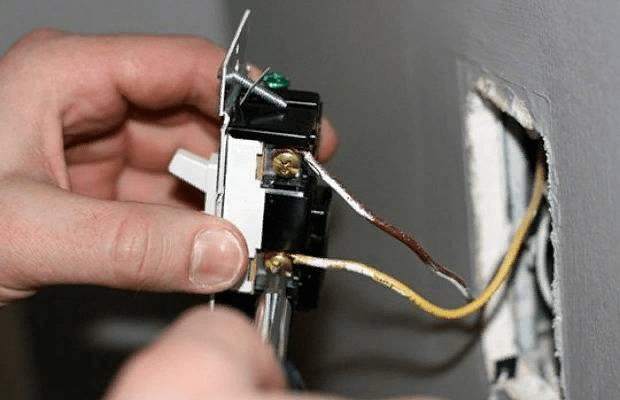

Поэтому перед началом работ необходимо подготовить перчатки из прочной резины. Кроме того, необходимо соблюдать и другие правила безопасности. Поэтому желательно уделить больше времени изучению устройства электрического оборудования, а также сфотографировать или запомнить схему подключения проводки – это позволит исключить проблемы с заменой оборудования.

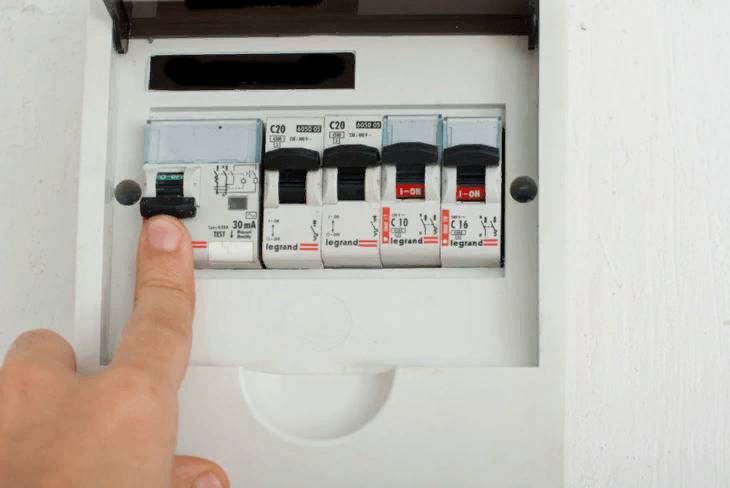

Стоит учитывать, что любые ремонтные работы проводят только после отключения питания, поэтому необходимо отключить автоматы в распределительном щите.
Цены на различные виды дифавтоматов
Чтобы быть уверенным в том, что напряжение отсутствует, необходимо воспользоваться отверткой-индикатором. Ее следует подключить последовательно к каждому контакту. В случае отключения сети лампочка, находящаяся в верхней части индикатора, не будет светиться.
Демонтаж старого выключателя

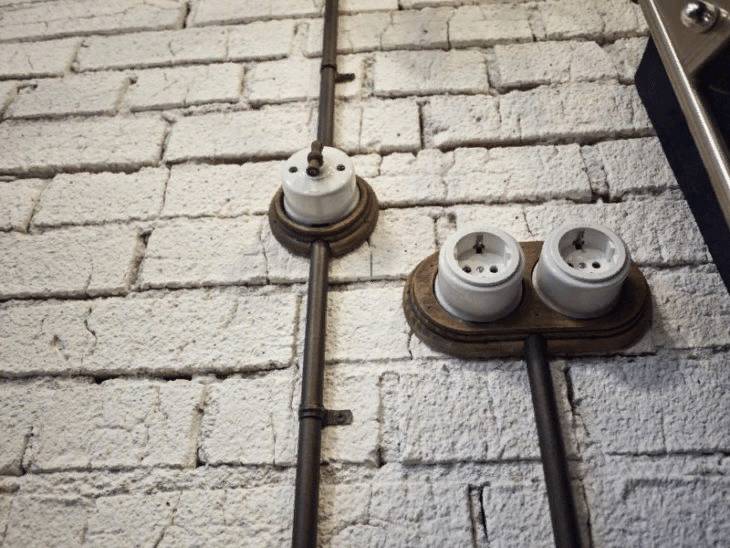

Перед тем, как приступить к работам по демонтажу, необходимо внимательно осмотреть выключатель – некоторые устройства фиксируются винтами, а другие защелками из пластика.
Демонтаж одноклавишного выключателя – пошаговая инструкция
Шаг 1. В первую очередь необходимо снять верхнюю крышку. Если она закреплена с помощью винтов, их следует открутить, используя плоскую отвертку. В случае, если крепление выполнено на защелках, потребуется сначала демонтировать клавишу. Это можно сделать с помощью той же отвертки, поддев край клавиши.
Шаг 2. После того как клавиша будет снята, стоит внимательно изучить внутреннее устройство выключателя. Если это встроенный коммутатор, нужно освободить металлические лапки крепления, поворачивая винты. Вращайте их отверткой до тех пор, пока основание не освободится. Если же это накладной выключатель, достаточно открутить крепежные элементы, которые соединяют его со стеной.
Шаг 3. После удаления винтов можно извлечь цоколь, внутри которого находятся контакты для подачи электричества к светильнику.
Шаг 4. Завершающий этап демонтажа включает в себя отсоединение проводки. Она выводится в специальные щупы и фиксируется в них с помощью винтовых зажимов. Если немного ослабить эти винты, можно будет извлечь проводку из гнезд. Обычно их не снимают полностью, так как в некоторых коммутаторах крепежи устроены так, что кабель зажимается между винтом и квадратной гайкой. Если гайка сорвется с резьбы, повторно закрепить ее будет довольно сложно.
Пошаговая инструкция – как подключить выключатель света
После демонтажа старого коммутатора необходимо подключить новый в обратном порядке. Для того, чтобы разобраться с этим процессом, рассмотрим пошаговую инструкцию.
Таблица 4. Подключение нового выключателя.
Читайте также:
| Шаг, иллюстрация | Описание |
|---|---|

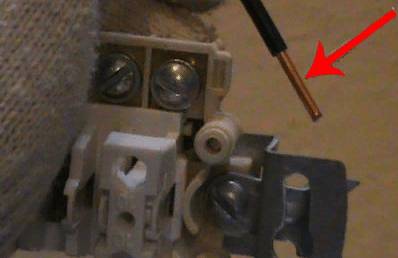

| Первым делом необходимо подготовить проводку. Для этого понадобится снять на конце изоляцию примерно на 10 миллиметров. | |
| Теперь необходимо вставить жилу в отверстие контакта. Поскольку она не должна торчать с наружной части, при необходимости лишнее можно отрезать. Контактное крепление необходимо тщательно затянуть. |
|
| Необходимо проверить протяжение контакта, поэтому следует с усилием потянуть провод. При необходимости можно будет протянуть его дополнительно. Ведь именно из-за плохо затянутого контакта приходит в негодность выключатель. Тем не менее, переусердствовать тоже не следует, иначе слетит винтовая резьба. Ведь у большинства устройств она является «слабым» звеном. Поэтому лучше несколько раз перепроверить исправность. |
|
| На большинстве конструкций с обратной стороны корпуса располагается схема подсоединения контактов. Если это одноклавишный коммутатор, то чаще всего там располагается маркировка — L1 или L2. В первом случае обозначается контакт приходящей фазы, во втором случае отходящий контакт (обычно помечается стрелкой). Это необходимо для того чтобы при подключении выключателя, приходящая фаза стала фиксированным контактом, отходящая оставалась подвижной. Тем не менее, для устройств с одной клавишей это не имеет принципиального значения. Поэтому подсоединять провода можно удобным способом. |
|
| Теперь необходимо приступить к процессу установки устройства в подрозетник. Для этого необходимо подключить электроэнергию и проверить функциональность клавиши. Если прибор включен, то клавиша прижата сверху, а если выключен, то снизу. |
|
| Далее следует поместить коммутатор в монтажный стакан и зафиксировать металлические лапки креплениями. Затягивать их следует плотно с целью надежного крепления. | |
| Теперь необходимо зафиксировать на прежнее место корпусную часть коммутатора. | |
| Далее монтируется клавиша. Здесь необходимо посмотреть на ее обратную сторону, ведь штыри из пластика должны входить в пазы. | |
| По завершению сборки следует еще раз проверить работоспособность устройства. |
Видео – Как подключить одноклавишный выключатель
https://youtube.com/watch?v=AtmjbKXoFY0
Что делать, если выключатель необходимо перенести
В некоторых ситуациях возникает желание или необходимость перенести коммутатор в другое место. К примеру, когда в семье имеются дети, которые уже подросли, но еще не могут дотянуться до верхнего выключателя. Поэтому, согласно правилам установки электрооборудования, разрешается перенос устройства в другое место.
Допускается монтировать выключатель на расстоянии от 82 до 165 сантиметров от уровня пола. Тем не менее, чтобы приступить к работам по переносу оборудования, требуется сначала определиться с точным местом его установки. Рекомендуется размещать коммутатор на расстоянии не больше 25 сантиметров от дверного косяка (сторона не имеет принципиального значения, но чаще устройство располагают справа).
Узнайте, как подключить розетку от выключателя и выключатель от розетки правильно, в специальной статье на нашем портале.
Перенос выключателя – пошаговая инструкция
Шаг 1. При перемещении оборудования на расстояние до 100 сантиметров вверх или вниз от текущего места, необходимо создать штробу в перекрытии. Обычно ее глубина составляет в два раза больше диаметра кабеля в гофре. Это позволит избежать выступания провода из проема. Для подготовки такого углубления можно использовать перфоратор или специализированный инструмент для штробирования.
Цены на популярные модели штроборезов
Штроборез
Шаг 2. Теперь непосредственно на месте установки нового коммутатора необходимо сделать углубление под монтажную чашу. Делается это с помощью того же перфоратора и специальной круглой насадки. Если стена бетонная, то глубина проема будет около 50 миллиметров, а если кирпичная или панельная, то 45 миллиметров. Диаметр самой насадки будет около 7 сантиметров (подбирается индивидуально).
Шаг 3. Теперь необходимо полностью обесточить квартиру и демонтировать старый коммутатор (способом, который мы рассмотрели выше). Только здесь уже кроме выключателя из стены демонтируется монтажная чаша. Для этого понадобится тот же ударный аппарат или молоток с плоской отверткой. Чаще всего подрозетники фиксируются на гипсовый раствор, который начинает крошиться при ударах. При этом важно не нарушить целостность пластикового основания.
Шаг 4. Теперь следует увеличить кабель до требуемой длины. Провода, как правило, соединяют специальными зажимами или колодкой, но если возможности нет, то их концы скучивают, а затем изолируют. По правилам монтажа кабель должен находиться в специальной пластиковой гофре диаметром около 1,6 сантиметров. Обмотать изоляционной лентой необходимо и места соединения двух частей гофры. При удлинении кабеля необходимо оставлять несколько сантиметров на запас.
Шаг 5. Теперь необходимо установить монтажную чашу в новый проем, зафиксировать ее будет проще с использованием алебастра, в составе которого имеется гипс. Поскольку гипс начинает застывать уже за несколько секунд, его быстро разводят с водой согласно инструкции, а затем замазывают отверстие.

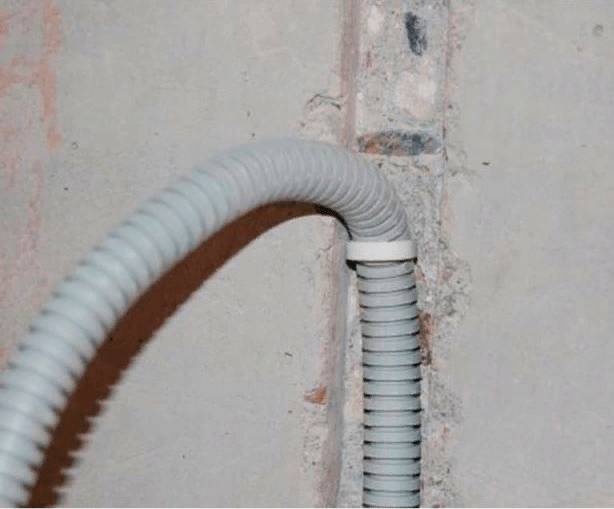

Шаг 6. Раствором необходимо замазать и штробы в перекрытии. При этом укладывать проводку следует по всем правилам, потому что поменять ее расположение уже не получится. Затем поверхность стены необходимо отделать финишной шпаклевкой, чтобы окончательно спрятать места расположения штроб. Когда поверхность просохнет, ее обрабатывают мелкозернистой наждачкой.
Цены на популярные виды шпатлевки
Подключение коммутатора следует осуществлять только после полного высыхания раствора. Это может занять несколько часов.
Важно! В процессе переноса выключателя может оказаться, что в стене нет монтажной чаши. Это связано с тем, что выключатели устанавливались еще в 50-60-х годах прошлого века, и в таких случаях задача демонтажа становится значительно проще.
Если вы собираетесь переместить коммутатор на значительное расстояние от его предыдущего расположения, вероятно, потребуется подключение к другой коробке. В этом случае рекомендуется обратиться за помощью к квалифицированному электрику.
Видео – Как перенести выключатель
https://youtube.com/watch?v=9KOH1GNBu-A
Подводим итоги
При установке или замене розеток существуют определенные особенности, о которых вы можете узнать подробнее в нашей статье – Как установить розетку в стену из бетона или гипсокартона – своими руками.
Каждый, кто имеет базовые знания об электричестве, сможет самостоятельно разобрать и установить розетку. Главное – это соблюдать меры предосторожности и следовать предоставленным инструкциям.
Частые ошибки при замене выключателя и как их избежать
При замене выключателя света с одной клавишей важно быть внимательным и избегать распространенных ошибок, которые могут привести к неправильной установке или даже к аварийным ситуациям. Рассмотрим основные ошибки и способы их предотвращения.
1. Игнорирование отключения электроэнергии
Одна из самых распространенных ошибок – это замена выключателя без предварительного отключения электроэнергии. Перед началом работы обязательно выключите автомат на щитке или вытащите предохранитель, отвечающий за освещение в данной комнате. Это поможет избежать поражения электрическим током.
2. Неправильная маркировка проводов
При демонтаже старого выключателя важно правильно маркировать провода, чтобы не запутаться при установке нового. Используйте изоленту или специальные метки, чтобы обозначить, какой провод куда подключается. Это особенно важно, если в выключателе есть несколько проводов.
3. Неправильное подключение проводов
Неправильное подключение проводов может привести к тому, что выключатель не будет работать или даже вызовет короткое замыкание. Убедитесь, что вы знаете, какой провод является фазным, а какой – нулевым. Обычно фазный провод имеет цвет, отличающийся от нулевого (например, черный или коричневый для фазы и синий для нуля). Если вы не уверены, лучше проконсультироваться с электриком.
4. Использование неподходящего выключателя
При покупке нового выключателя убедитесь, что он соответствует требованиям по мощности и типу нагрузки. Например, для светодиодных ламп могут потребоваться специальные выключатели, которые поддерживают их работу. Использование неподходящего устройства может привести к его быстрому выходу из строя.
5. Игнорирование инструкции
Каждый выключатель поставляется с инструкцией по установке. Не пренебрегайте ею, даже если вы считаете себя опытным мастером. Инструкция может содержать важные детали, которые помогут избежать ошибок и упростят процесс установки.
6. Неправильная установка в коробку
При установке нового выключателя убедитесь, что он правильно зафиксирован в монтажной коробке. Если выключатель установлен неправильно, это может привести к его повреждению или затруднить его использование. Проверьте, чтобы он не болтался и был надежно закреплен.
7. Пренебрежение проверкой работы
После завершения установки обязательно проверьте работу нового выключателя. Включите автомат и протестируйте, как он функционирует. Если выключатель не работает, проверьте подключение проводов и убедитесь, что все сделано правильно.
Избегая этих распространенных ошибок, вы сможете успешно заменить выключатель света с одной клавишей и обеспечить его безопасную и надежную работу. Если у вас возникают сомнения в своих силах, лучше обратиться к профессиональному электрику.
Вопрос-ответ
Как правильно ставить клавиши выключателя?
Ранее в Строительных Нормах и Правилах (СНиП) было четко указано, что выключатель должен разрывать цепь питания нажатием на нижний край клавиши, а включать источник освещения нажатием вверх. Это и стало общепринятым на сегодняшний день правилом.
Можно ли перенести выключатель без штробления?
Можно ли перенести выключатель без штробления? Да, можно использовать кабель-каналы для наружной прокладки.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите электричество в помещении. Это можно сделать, выключив автоматический выключатель в щитке. Проверьте отсутствие напряжения с помощью индикаторной отвертки, чтобы избежать поражения электрическим током.
СОВЕТ №2
Запомните или сделайте фотографии подключения проводов к старому выключателю перед его демонтажем. Это поможет вам правильно подключить новый выключатель, особенно если вы не уверены в цветовой кодировке проводов.
СОВЕТ №3
При выборе нового выключателя обратите внимание на его качество и соответствие стандартам безопасности. Лучше выбирать изделия от известных производителей, чтобы избежать проблем с эксплуатацией в будущем.
СОВЕТ №4
Если вы планируете перенос выключателя, заранее продумайте его расположение. Убедитесь, что новое место удобно для использования и соответствует нормам безопасности, например, не находится слишком близко к источникам воды.
