Правильное подключение автоматов в электрическом щите — ключ к безопасности и надежности электрической сети в доме или офисе. В статье представим пошаговую инструкцию по подключению автоматов, а также советы по выбору подходящих устройств и учету особенностей подключения. Эти знания помогут избежать проблем с электроснабжением и повысить безопасность эксплуатации электрических приборов.

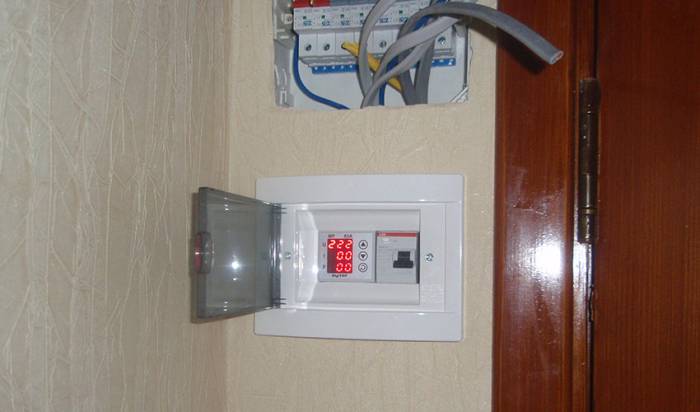

Куда устанавливают электрощит для счетчика и автоматики

Прежде всего, нужно определиться с местом установки электрического щитка. Специалисты рекомендуют размещать его возле входной двери в коридоре, так как это избавит от необходимости прокладывать кабель с лестничной площадки, что значительно упростит процесс монтажа.

Обычно щиток устанавливают на уровне, удобном для жителей квартиры, что позволяет легко снимать показания и отключать автоматические выключатели. Поэтому выбор места будет зависеть от роста членов семьи.

Важно! До сих пор можно встретить электриков, которые предпочитают устанавливать счетчики под потолком, как это делали в прошлом. Ранее старые конструкции крепились к стене без ящиков, и их размещали на высоте для повышения безопасности.

Современные щитки обладают прочным основанием и закрываются на замок, что делает их недоступными для посторонних и маленьких детей, если у них нет доступа к ключам.

При выборе места для установки также следует учитывать, откуда будет проходить кабель воздушной или подземной линии питания (в квартире или частном доме). Получить такую информацию можно у сотрудников компании, отвечающей за электроснабжение.

Правильное подключение автоматов в электрическом щите — это ключевой аспект обеспечения безопасности и надежности электрической сети. Эксперты рекомендуют начать с выбора подходящего автомата, учитывая номинальный ток и тип нагрузки. Затем следует отключить питание и подготовить щит, обеспечив доступ к проводам. При подключении автоматов важно соблюдать цветовую кодировку проводов: фаза — коричневый или черный, ноль — синий, заземление — желтый-зеленый. После подключения проводов необходимо надежно зафиксировать их в клеммах и проверить правильность соединений. Завершив установку, эксперты советуют провести тестирование работы автоматов, чтобы убедиться в их исправности и корректной работе всей системы.

Приобрести готовый электрощит или собрать самостоятельно

Теперь электрики уже не только самостоятельно собирают щитки, но и устанавливают готовый заводской вариант со всем внутренним наполнением. Такие конструкции даже изготавливают по специальному заказу под конкретную квартиру.

Главный момент в этом деле – это опыт установки фирменных щитков. Если мастер уже сталкивался с таким монтажом, то опасаться не стоит. В других же случаях лучше собрать конструкцию на месте, поэтапно.

Шаг	Действие	Описание
1	Подготовка инструментов и материалов	Отвертки (шлицевая, крестовая), индикатор напряжения, мультиметр, кусачки, стриппер, изолента, перчатки, защитные очки, автоматы (соответствующего номинала), УЗО/ДифАвтомат, шины (нулевая, заземления), DIN-рейка, кабель (ВВГнг-LS), наконечники НШВИ.
2	Обесточивание объекта	Полностью отключите подачу электроэнергии на объект, выключив вводной автомат или рубильник на главном щитке. Убедитесь в отсутствии напряжения с помощью индикатора.
3	Монтаж DIN-рейки и шин	Закрепите DIN-рейку внутри щитка. Установите нулевую шину (синяя) и шину заземления (желто-зеленая) на изоляторах.
4	Установка вводного автомата	Установите вводной автомат (самый мощный) на DIN-рейку в начале ряда.
5	Подключение вводного кабеля	Подключите фазный провод вводного кабеля к верхнему клеммнику вводного автомата, нулевой провод – к нулевой шине, заземляющий провод – к шине заземления.
6	Установка УЗО/ДифАвтомата	Если используется, установите УЗО или ДифАвтомат после вводного автомата. Фазный провод от вводного автомата подключается к верхнему клеммнику УЗО/ДифАвтомата, нулевой провод – к соответствующему клеммнику УЗО/ДифАвтомата.
7	Установка групповых автоматов	Установите групповые автоматы (для розеток, освещения и т.д.) на DIN-рейку после УЗО/ДифАвтомата.
8	Подключение фазных проводов к групповым автоматам	Подключите фазный провод от нижнего клеммника УЗО/ДифАвтомата (или от вводного автомата, если УЗО не используется) к верхним клеммникам групповых автоматов с помощью гребенчатой шины или перемычек.
9	Подключение отходящих линий	Подключите фазные провода отходящих линий (к розеткам, освещению) к нижним клеммникам соответствующих групповых автоматов. Нулевые провода отходящих линий подключите к нулевой шине, заземляющие – к шине заземления.
10	Проверка правильности монтажа	Визуально проверьте все соединения на надежность и правильность. Убедитесь в отсутствии оголенных проводов.
11	Тестирование и ввод в эксплуатацию	Включите вводной автомат. С помощью мультиметра проверьте напряжение на выходе каждого автомата. Проверьте работоспособность УЗО/ДифАвтомата кнопкой «Тест».
12	Маркировка	Обязательно промаркируйте каждый автомат, указав, какую группу потребителей он защищает.

Интересные факты

Вот несколько интересных фактов о подключении автоматов в электрическом щите:

1. Правильная маркировка: Каждый автомат в электрическом щите должен быть правильно маркирован. Это не только облегчает идентификацию, но и помогает в случае аварийной ситуации. Например, если сработал автомат, вы сможете быстро определить, какой из них отключить, не проверяя каждый по очереди.

2. Выбор сечения проводов: При подключении автоматов важно учитывать сечение проводов, которые будут использоваться. Неправильный выбор может привести к перегреву и даже возгоранию. Например, для автоматов на 16 А рекомендуется использовать провода с сечением не менее 1,5 мм², а для 25 А – не менее 2,5 мм².

3. Система защиты: Автоматы в электрическом щите не только защищают от перегрузок, но и от коротких замыканий. Важно правильно выбрать тип автоматов (например, тип B, C или D), в зависимости от характера нагрузки. Это поможет избежать ложных срабатываний и обеспечит надежную защиту электрической сети.

Эти факты подчеркивают важность правильного подключения и выбора оборудования для обеспечения безопасности и надежности электрической системы.

Цены на электрощитки

Электрощиток

Видео – Сборка щитка для квартиры

https://youtube.com/watch?v=6E4qysmyZww

Схема соединения автоматов в электрощите

Перед тем как начать установку автоматических выключателей, важно тщательно ознакомиться с их схемой, так как монтажная схема включает в себя множество компонентов с различными обозначениями.

Таблица 1. Компоненты, используемые при установке электрощита.

Название	Описание
Вводной автомат	Устанавливается для защиты всего контура электропроводки. Жилы основного кабеля подключаются к зажимам автомата. Для удобства эксплуатации перед автоматом устанавливается рубильник, который позволяет отключать питание всей системы для проведения ремонтных работ. В этом случае кабель питания также подключается к рубильнику.
Счетчик	Устанавливается после автоматов. Основная функция счетчика заключается в учете потребляемой электроэнергии. В некоторых случаях его размещают в другом месте, например, на лестничной площадке, вместе с автоматами.
Устройство защитного отключения (УЗО)	Основная задача УЗО — это защита от электрических ударов и возгораний. Например, в небольшой квартире после счетчика устанавливается одно УЗО, так как большее количество не требуется из-за низкой нагрузки. В случаях с высокой потребляемой мощностью могут использоваться несколько таких устройств на разных линиях.
Линейные автоматы	Эти устройства необходимы для защиты линий, ведущих в отдельные комнаты. При возникновении высокого напряжения или короткого замыкания они разрывают цепь, что позволяет предотвратить пожар или короткое замыкание. Они защищают различные электрические приборы.
Дифференциальные автоматы	Устанавливаются вместо нескольких основных автоматов с защитным устройством на отдельных линиях для различных бытовых приборов.
Монтажная рейка	Рейка крепится к задней стенке электрощита. В зависимости от размеров щита, количество реек и модулей может варьироваться. Для выбора щита под определенное количество модулей заранее составляется детальный чертеж соединений.
Гребенка	Используются для расключения щита, соединяя нулевые провода с заземляющими подводками. В одном щите могут быть как нулевые, так и заземляющие гребенки.
Шина распределения	Связывают линейные и дифференциальные автоматы с защитным устройством. Они надежно изолированы, что обеспечивает безопасное подключение автоматов через входной зажим. Используются как для фазы, так и для нуля.

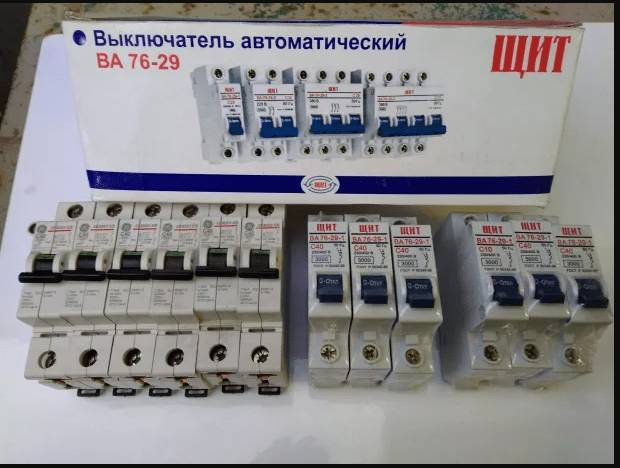

Что представляют собой автоматические выключатели

Автовыключатели – это специализированные устройства, основной задачей которых является защита электропроводки от возгорания. Конечно, они не способны защитить от удара током и от поломки бытовых приборов, но контролируют перегревание.

Функционирование основано на том, что устройства разрывают электрическую цепочку при следующих ситуациях:

• замыкание;
• резкое повышение напряжения в проводнике (выше определенной нормы).

Обычно автомат фиксируют на входе, что позволяет защитить идущий за ним участок цепочки. Поскольку ко всем элементам применяется разная проводка, устройства защиты должны работать при различной мощности тока.

Некоторым начинающим электрикам может показаться, что достаточно зафиксировать энергоемкий автомат, но это распространенное заблуждение. Ведь если защитное устройство не сработает при наличии тока большой силы, то произойдет возгорание проводки.

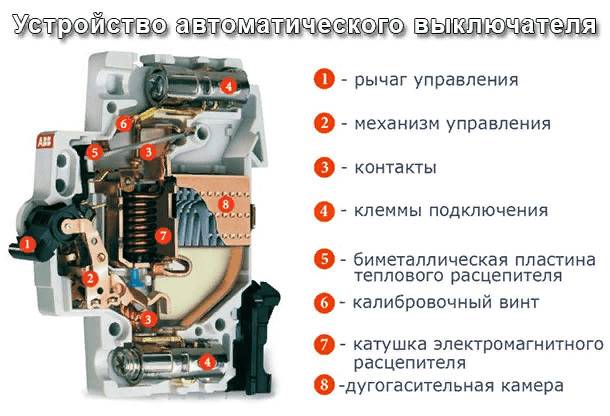

Устройство автомата

Автомат чаще всего состоит из следующих компонентов:

1. Рукоятка взвода. Она предназначена для активации устройства или его отключения в случае необходимости монтажа.
2. Механизм включения.
3. Контакты. Эти элементы соединяют и разрывают цепь.
4. Зажимы. Применяются для подключения к защитному устройству.
5. Механизмы, работающие по определённым условиям. К ним относится биметаллическая пластина теплового расцепителя. В некоторых моделях имеется регулировочный винт, позволяющий настроить силу тока.
6. Дугогасительная камера. Она размещается в любом из полюсов устройства.

Как устроен механизм отключения

В автомате присутствует особый механизм, который способствует разрыву цепочки при повышении силы тока.

Существуют различные принципы функционирования подобных устройств:

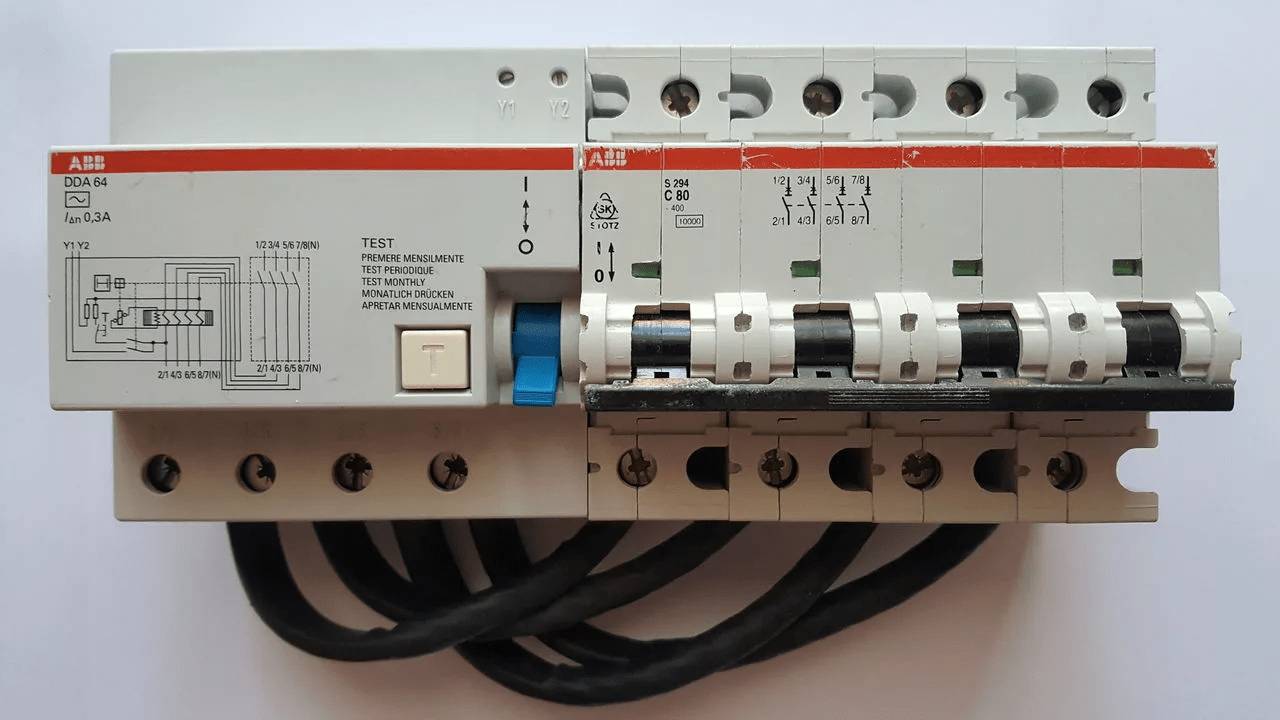

1. Электромагнитные. Отличительной особенностью является стремительное срабатывание при наличии замыкания. При резком повышении силы тока в действие приводится катушка, сердечник которой и размыкает цепочку.
2. Тепловые. Здесь основным элементом является биметаллическая пластинка, которая при повышении температуры меняет форму, выгибается в обратную сторону, за счет чего размыкает цепочку.

По аналогичному принципу функционируют электрочайники, из-за чего происходит их отключение при закипании воды. Для разрыва цепи используют и полупроводниковые устройства, но они редко применяются в сетях.

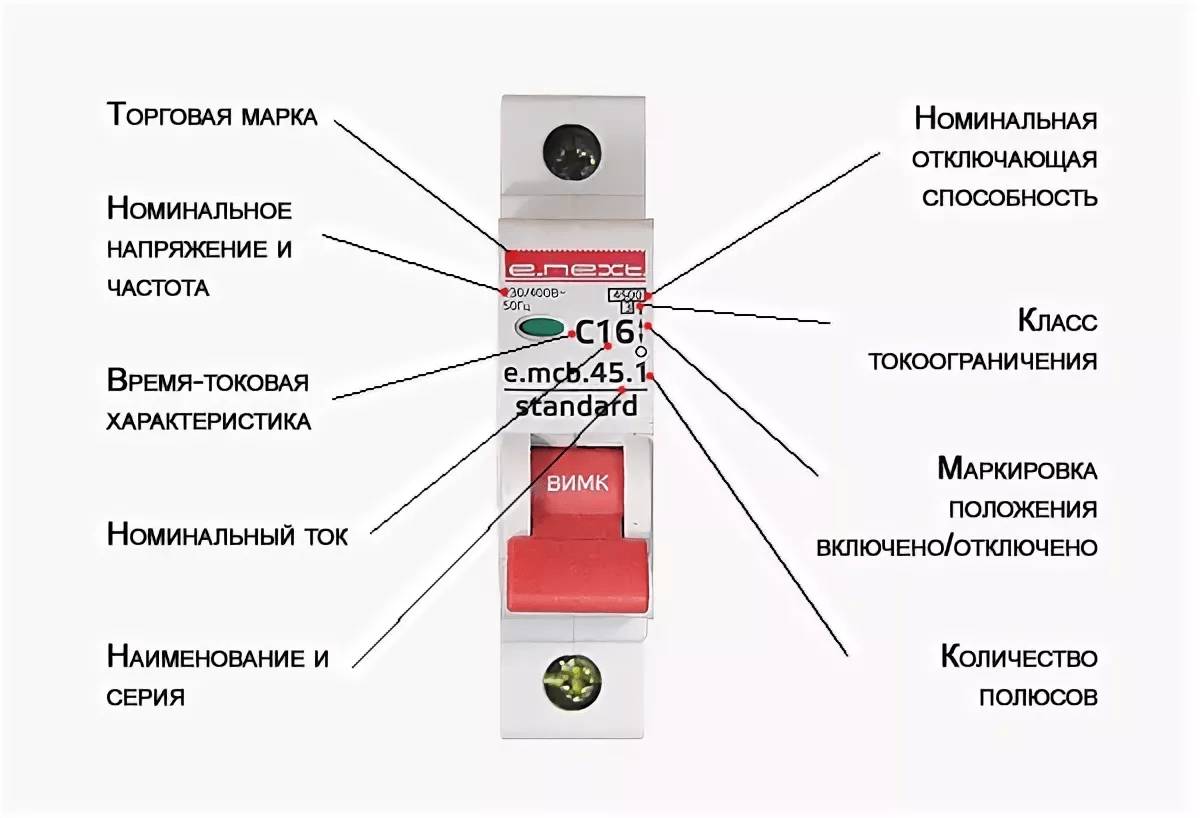

Маркировки на автоматах

Все модели автоматических выключателей имеют свои уникальные обозначения, позволяющие их идентифицировать. Обычно производители стремятся создавать устройства, которые могут эффективно функционировать в различных условиях и отраслях.

Чтобы избежать ошибок при подключении, важно ознакомиться с маркировками на корпусе:

1. Логотип. В верхней части автомата часто можно увидеть логотип компании-производителя. Кроме того, у каждого бренда есть своя цветовая палитра, что упрощает поиск нужной модели для пользователя.
2. Индикаторное окно. Это элемент, который показывает текущее состояние контактов. В случае неисправности выключателя в этом окне можно увидеть наличие или отсутствие напряжения в сети.
3. Тип устройства. В стандартных электрических сетях чаще всего используются автоматы типов C и B, которые различаются по коэффициенту чувствительности.
4. Номинальный ток. Здесь указано максимальное значение силы тока. Обычно приводятся два значения – для однофазной и трехфазной сети.
5. Максимально допустимый ток отключения. Это значение указывает на предел напряжения при коротком замыкании, при котором автомат отключается, но остается в рабочем состоянии.
6. Схема подключения. Иногда на корпусе автомата можно найти даже схему подключения контактов, расположенную на боковой стороне.

Какой автомат выбрать

При выборе устройства в первую очередь следует учитывать его предельно допустимый ток. Для этого необходимо посчитать, какая сила тока потребуется для всех установленных в квартире приборов.

Кроме того, значение имеет и толщина проводки, поскольку по ней течет электричество. Требуется оптимальная величина в зависимости от степени нагревания. Еще большое значение имеет наличие полюсов:

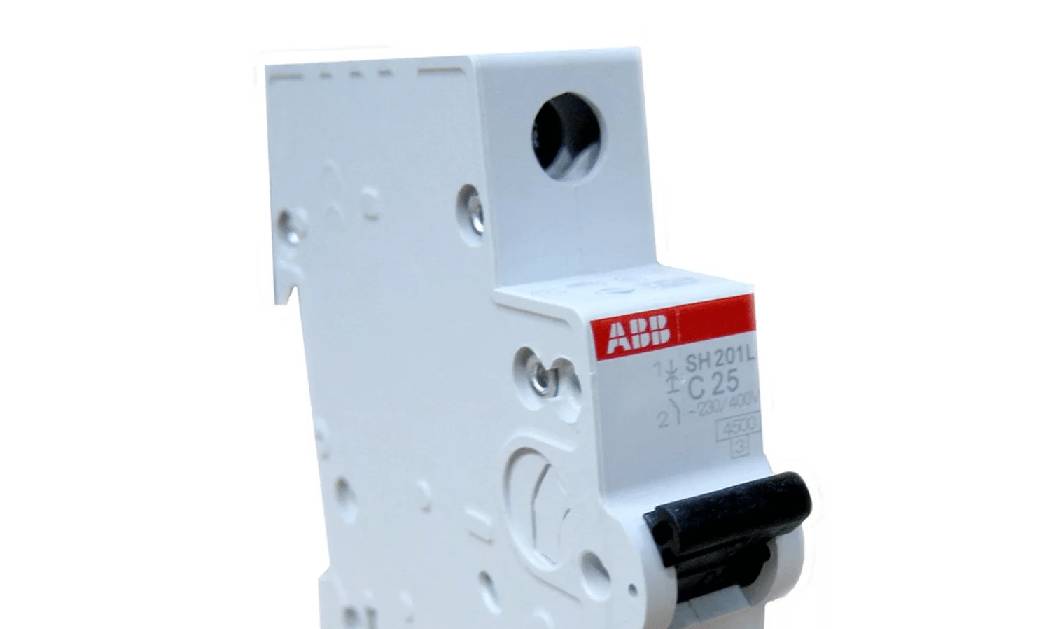

1. Один. Цепочки с осветительными приборами и розетками, к которым подключаются только примитивные устройства.
2. Два. Используется с целью защиты электропроводки, которая подводится к крупным приборам (стиральным машинам, плитам, холодильникам, отоплению, водонагревателям). Кроме того, устанавливается для дополнительной защиты между электрощитом и квартирой.
3. Три. Актуальны при наличии сети с тремя фазами, что бывает на производственных предприятиях, собственных мастерских.

Автоматы устанавливаются в щитке по стандартному принципу – от большего к меньшему. Это значит, что сначала фиксируют автомат с двумя полюсами, а только потом с одним. После чего следуют остальные устройства с меньшей мощностью.

Цены на дифавтоматы

Дифавтомат

Видео – УЗО или дифференциальный автомат: что выбрать

https://youtube.com/watch?v=mUiaG1YjB0g

Особенности подключения автоматических выключателей

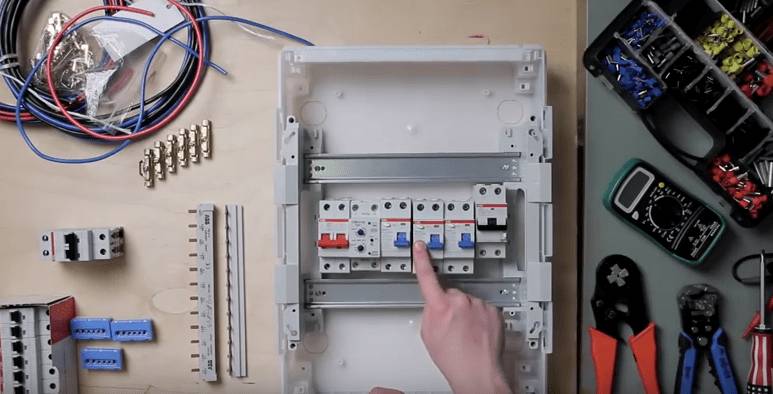

После того как вы выберете тип автоматов, их следует подключить. Если следовать определённым шагам, то выполнить этот процесс можно без особых навыков.

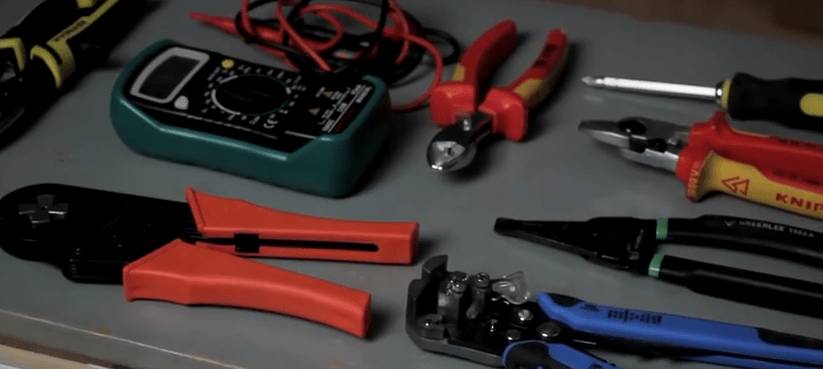

В данной статье мы подробно рассмотрим последовательность сборки электрического щита для однокомнатной квартиры. В первую очередь необходимо подготовить все инструменты и материалы, которые понадобятся в ходе монтажа:

• электрический щит;
• ножницы по металлу;
• инструмент для снятия изоляции (стриппер);
• бокорезы;
• кабелерез;
• отвертка;
• винтоверт;
• провода;
• гребенки;
• полный комплект автоматики.

Цены на вольтметры

Вольтметр

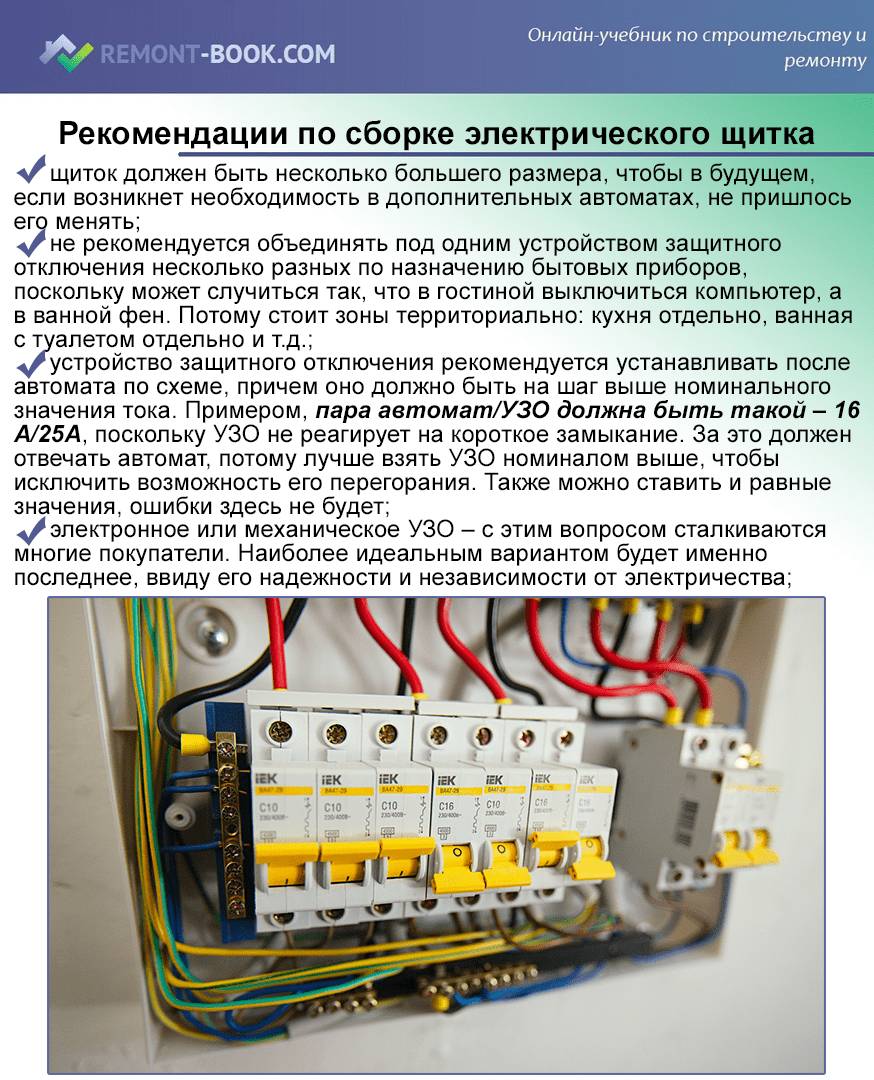

Сборка щитка – пошаговая инструкция

Шаг 1. В первую очередь на верхней рейке необходимо разместить автоматические устройства так, как они будут выглядеть после установки. Сначала устанавливаем рубильник, затем защитное устройство УЗМ, а после этого три устройства защитного отключения (УЗО) для разных групп с током утечки 30 мА и номиналами 63, 63 и 40 А.

Первое УЗО на 40 А предназначено для освещения, второе на 63 А — для варочной панели и духовки, третье на 63 А — для остальных групп. В завершение устанавливаем один дифференциальный автомат типа «А», так как такие устройства рекомендуют производители большинства бытовых приборов.

Шаг 2. Далее переходим ко второй рейке и устанавливаем автоматы в правильном порядке. Расположение должно соответствовать каждой группе УЗО. Начинать следует с правой стороны.

Шаг 3. Теперь необходимо соединить автоматику между собой. Для этого используются гребенки в двух вариантах. Первая — PS-1 на 12 модулей, вторая — PS-2 на 12 модулей. Поскольку у нас всего 9 модулей, лишнюю часть гребенки нужно удалить с помощью специальной машинки с диском. Сначала запитываем верхний модуль.

Шаг 4. Когда мини-гребенка будет готова, вставляем ее в автоматические устройства и затягиваем винтовые крепления.

Шаг 5. Теперь аналогичным образом запитываем нижнюю автоматику. Здесь нужно учесть некоторые особенности. Медь и пластиковую часть не следует отпиливать вместе, их нужно отрезать по отдельности. Это позволит избежать необходимости использования боковых заглушек. Таким образом, пластиковая часть будет длиннее медной, что обеспечит дополнительную безопасность.

Поскольку автоматика делится на три секции, необходимо разделить и медную часть (два модуля, два модуля, пять модулей). После этого эти три секции можно объединить под одной пластиковой гребенкой.

Шаг 6. Далее отключаем питание от рубильника на УЗМ, чтобы проверить работоспособность. Для этого понадобятся два кабеля сечением 10 квадратных миллиметров — черный и синий (для фазы и нуля). Сначала отрезаем кабели нужной длины, затем снимаем изоляцию с концов и только после этого подключаем.

Шаг 7. Проверяем работоспособность соединений. Для этого подготавливаем питающий кабель с вилкой на одном конце и соединениями на другом. Один конец подключаем к автомату, а вилку вставляем в розетку (на втором этапе).

Шаг 8. Затем подаем питание на первое УЗО, так как остальные уже подключены через гребенку. Здесь также нужно отрезать кабель нужной длины, зачистить его концы и подключить питание от УЗМ к первому УЗО.

Шаг 9. На следующем этапе сдвигаем все нижние автоматы вправо и фиксируем их ограничителем.

Шаг 10. Теперь убираем питающий кабель и переносим конструкцию в щиток. Далее переходим к установке нулевых шин. У нас есть три УЗО и столько же шин.

Устанавливаем шины и подключаем каждое УЗО к соответствующей шине. Для этого используем кабель сечением 6 квадратных миллиметров. Здесь также нужно отрезать нужную длину и снять изоляцию.

Шаг 11. Затем подключаем группы автоматов к каждому УЗО. Для этого берем кабель того же сечения, но красного цвета. Здесь тоже следует отмерить нужную длину, зачистить и затем соединить.

На этом этапе процесс подключения всех элементов щитка завершен. Теперь нужно подтянуть винтовые крепления, еще раз проверить работоспособность устройства и закрыть его крышкой. Кроме того, рекомендуется промаркировать автоматику, чтобы понимать последовательность компонентов.

Обратите внимание! Провода нагрузки и питающий кабель следует закреплять на месте установки.

Видео – Монтаж электрического щитка

https://youtube.com/watch?v=XSNu25SWDEM

Подводим итоги

Как выбрать кондиционер, где подробно описывается, как подобрать эффективную сплит-систему.

Чтобы подключить автоматику в электрическом щитке, не обязательно обращаться к услугам профессионального электрика. С этой задачей можно справиться самостоятельно, следуя шагам инструкции. Удачи вам!

Проверка и тестирование работы автоматов после подключения

После завершения подключения автоматов в электрическом щите крайне важно провести проверку и тестирование их работы. Это позволит убедиться в правильности установки и надежности работы всей электрической системы. В данном разделе мы рассмотрим основные шаги, которые необходимо выполнить для проверки и тестирования автоматов.

1. Визуальный осмотр

Первым шагом является визуальный осмотр всех подключенных автоматов. Убедитесь, что:

• Все соединения надежно зафиксированы и не имеют видимых повреждений.
• Автоматы установлены в правильном порядке и соответствуют схеме подключения.
• Нет признаков перегрева, таких как обгоревшие участки или запах гари.

2. Проверка на наличие напряжения

Перед тем как включать автоматы, необходимо проверить наличие напряжения на входе. Для этого используйте мультиметр или индикаторную отвертку:

• Убедитесь, что питание отключено, прежде чем проводить измерения.
• После этого включите питание и проверьте, есть ли напряжение на входных клеммах автоматов.
• Если напряжение отсутствует, проверьте предохранители и источник питания.

3. Включение автоматов

После проверки наличия напряжения можно приступать к включению автоматов:

• Поочередно включайте каждый автомат, начиная с главного.
• Обратите внимание на индикаторы работы автоматов: они должны загореться, если автомат исправен.
• При включении автоматов не должно быть искрения или треска.

4. Тестирование защитных функций

Каждый автомат должен быть протестирован на срабатывание защитных функций:

• Для автоматов защиты от перегрузки можно использовать специальный тестер или создать искусственную перегрузку, отключив несколько потребителей.
• Для автоматов защиты от короткого замыкания можно использовать кнопку тестирования (если она предусмотрена) или создать короткое замыкание в контролируемых условиях.
• Убедитесь, что автомат срабатывает в соответствии с заявленными характеристиками.

5. Проверка работы в реальных условиях

После успешного тестирования защитных функций рекомендуется проверить работу автоматов в реальных условиях:

• Подключите все потребители, которые будут использоваться в системе.
• Наблюдайте за работой автоматов в течение нескольких часов, обращая внимание на их температуру и стабильность работы.
• Если автомат срабатывает без видимых причин, проверьте подключенные нагрузки и состояние проводки.

6. Документирование результатов

Не забудьте задокументировать результаты проверки и тестирования. Это поможет в будущем при обслуживании и ремонте электрической системы:

• Запишите дату и время проверки.
• Укажите результаты тестирования каждого автомата.
• Сохраните информацию о выявленных проблемах и принятых мерах.

Следуя этим шагам, вы сможете убедиться в правильности подключения автоматов и их надежной работе, что обеспечит безопасность и стабильность вашей электрической системы.

Вопрос-ответ

Как правильно подключать автомат ввода сверху или снизу?

На основании приведенной информации можно сделать однозначный вывод, что рассмотренные производители одинаково допускают подключение автомата снизу или сверху без нарушения функционала или какого-либо ухудшения характеристик своих аппаратов.

С какой стороны нужно подключать фазу к автомату?

Всем известно, что согласно п/п 3.1.6 ПУЭ подключение фазного входящего проводника рекомендовано производить в верхнюю, неподвижную клемму. Также мы знаем, что в случае подключения фазного проводника в нижнюю клемму на работе а/в не отразится, и в случае к/з сработает аналогично подключению в верхнюю клемму.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите питание в электрическом щите. Это поможет избежать поражения электрическим током и обеспечит вашу безопасность во время подключения автоматов.

СОВЕТ №2

Используйте качественные автоматы, соответствующие требованиям вашего электрического оборудования. Обратите внимание на номинальный ток и тип защиты, чтобы избежать перегрузок и коротких замыканий.

СОВЕТ №3

При подключении автоматов следуйте схеме подключения, указанной в инструкции. Убедитесь, что все соединения надежны и изолированы, чтобы предотвратить возможные аварийные ситуации.

СОВЕТ №4

После завершения подключения автоматов проверьте их работу, включив питание и протестировав каждую линию. Это поможет убедиться, что все устройства функционируют правильно и безопасно.
