Газовые колонки «Нева Люкс» моделей 3208, 4511, 4513 и 5611 популярны для обеспечения горячей воды в домах и квартирах. Правильное использование этих устройств гарантирует их эффективность и безопасность. В статье представлены инструкции по эксплуатации газовых колонок, схемы и устройство моделей, что поможет избежать распространенных ошибок и продлить срок службы оборудования.

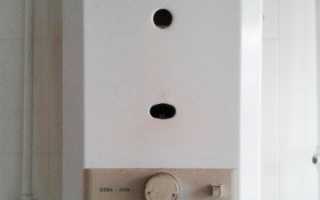

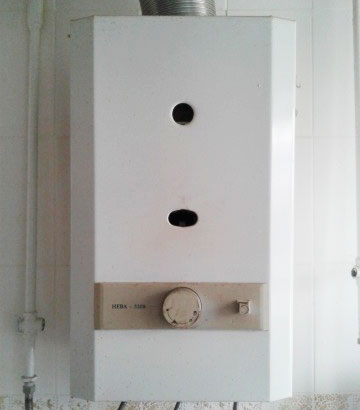

Колонка Нева 3208 как включить?

Для активации колонки сначала необходимо перевести ее в режим ожидания (розжига) с помощью механического регулятора. В этом состоянии газ начинает поступать на запальную горелку через специальную трубку. После этого следует нажать кнопку электромагнитного клапана.

Затем газ по медной трубке проходит через электромагнитный клапан и попадает в газовый узел, откуда направляется к запальной горелке. Здесь образуется газовоздушная смесь, которая воспламеняется с помощью пьезорозжига. Как только пламя загорается, оно начинает нагревать термопару, которая, в свою очередь, генерирует электрический ток, удерживающий электромагнитный клапан в открытом состоянии.

Нагрев термопары занимает около 10 секунд, именно столько времени нужно удерживать кнопку. После этого пламя включается, и можно открыть вентиль с водой. Вода начинает поступать в водяной узел через медную трубку. В этом узле создается давление в мембранной полости, которое воздействует на горелку через шток.

Шток, преодолевая сопротивление возвратной пружины, открывает газовый клапан. Газ поступает на коллектор, равномерно распределяется и попадает на сопло, секции горелки, где поджигается запальным пламенем. Это пламя нагревает медный теплообменник, который, в свою очередь, нагревает проходящую через него воду, обеспечивая ее подогрев. Отработанные газы выводятся через газоотводящее устройство в дымоход.

Датчики газовой колонки контролируют следующие параметры:

• Наличие запального пламени. Если оно по какой-либо причине гаснет, подача газа прекращается.
• Проток воды через водяной узел. В этом случае клапан закрывается, и подача топлива на основную горелку останавливается, оставляя гореть только запальное пламя.
• Тяга. При засорении дымохода отработанные газы могут начать возвращаться в запальную группу, что приводит к гашению горелки.

Чтобы регулировать температуру воды, необходимо повернуть ручку, изменяя давление газа на основную горелку. Чем ниже давление газа, тем меньше пламя, медленнее нагревается теплообменник и ниже температура на выходе.

Для отключения устройства нужно выполнить следующие действия:

1. Закрыть водоразборный кран.
2. Перевести реле в положение «выключено».
3. Закрыть кран газопровода.
4. Перекрыть запорный вентиль холодной воды.

Эта колонка отличается надежностью и может служить вам долгие годы. Она имеет невысокую стоимость, но ее продуктивность может быть недостаточной для одновременной работы двух точек раздачи. В случае поломки найти подходящие запчасти может быть сложно, а поломки, к сожалению, случаются довольно часто.

Эксперты рекомендуют внимательно изучить инструкцию перед использованием газовых колонок моделей Нева 3208, 4511, 4513 и 5611. Важно убедиться, что колонка установлена в соответствии с требованиями безопасности и находится в хорошо проветриваемом помещении. Перед запуском необходимо проверить наличие утечек газа, для чего можно использовать мыльный раствор. При включении колонки следует убедиться, что все краны закрыты, а затем открыть кран горячей воды. После этого можно включить колонку, следя за тем, чтобы пламя было стабильным и не имело желтого цвета. Регулярное техническое обслуживание и чистка устройства помогут избежать поломок и продлить срок службы. Также стоит помнить о необходимости установки газового оборудования только квалифицированными специалистами.

Как правильно пользоваться газовой колонкой. Теперь домохозяйка точно разберется.

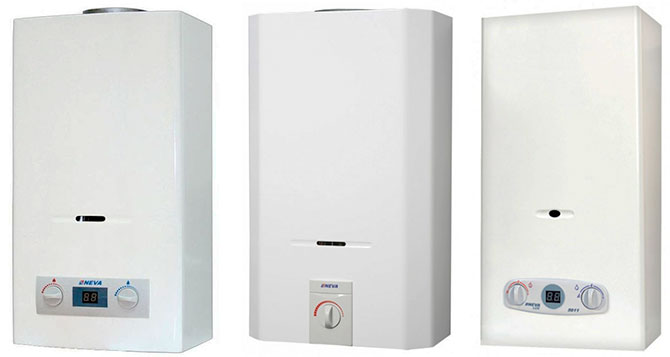

Нева 4511, 4513, люкс 5611, как работать с аппаратами.

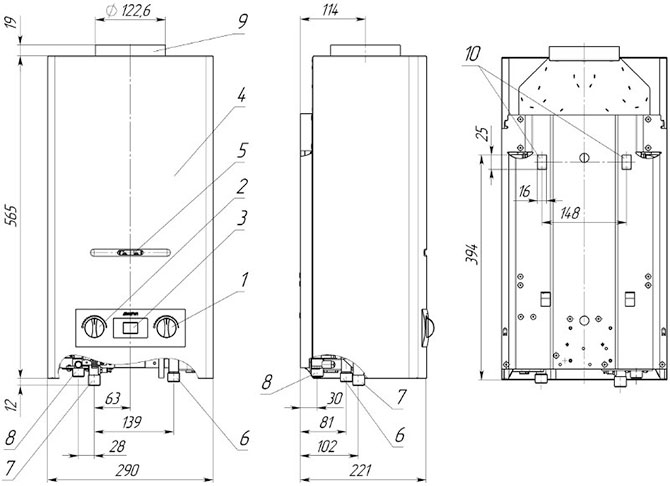

Схема устройства Нева 4511, 4513

1 – ручка для настройки потока воды;
2 – ручка для настройки потока газа;
3 – экран, отображающий температуру воды;
4 – декоративная панель;
5 – смотровое окно;
6 – штуцер для подключения холодной воды, резьба G ½;
7 – штуцер для подключения газа, резьба G ½;
8 – штуцер для отвода горячей воды, резьба G ½;
9 – патрубок для газоотведения;
10 – отверстия для крепления.

Интересные факты

Вот несколько интересных фактов о правильном использовании газовых колонок моделей Нева 3208, 4511, 4513 и 5611:

1. Автоматическое управление: Газовые колонки Нева оснащены системой автоматического управления, которая позволяет поддерживать заданную температуру воды. Это означает, что вам не нужно постоянно контролировать процесс нагрева — колонка сама подстраивается под ваши потребности, что делает использование более удобным и экономичным.

2. Безопасность в первую очередь: Все модели колонок Нева имеют встроенные системы безопасности, такие как автоматическое отключение при отсутствии тяги или при перегреве. Это важно для предотвращения аварийных ситуаций и обеспечивает дополнительный уровень защиты для пользователей.

3. Регулярное обслуживание: Для обеспечения долговечности и эффективной работы газовой колонки важно проводить регулярное техническое обслуживание. Это включает в себя чистку горелок, проверку газовых соединений и осмотр системы на наличие утечек. Регулярное обслуживание не только увеличивает срок службы устройства, но и способствует его безопасной эксплуатации.

Как зажечь газовую колонку (Нева)

Включение аппаратов:

• В первую очередь установите батарейки.
• Затем откройте газовый вентиль.
• Откройте кран с холодной водой.
• Установите рукоятки 1 и 2 (обратите внимание на рисунок выше для моделей 4511 и Neva Люкс 5611) в минимальное положение.
• Включите кран горячей воды. В этот момент происходит искрение между свечой и горелкой, после чего горелка зажигается и начинается процесс подогрева воды.
• Проверьте визуально, горит ли горелка.

Регулировка расхода воды осуществляется с помощью рукоятки № 1, а температура воды регулируется ручкой № 2 (для модели 4511). Правила эксплуатации газовых колонок Нева 4511 и Нева Люкс можно найти здесь.

По опыту пользователей модели Neva Люкс 5611, во время первичного разжигания или после длительного отключения, возгорание горелки произойдет, если удалить весь воздух из газовых систем. Искровое возгорание продолжается примерно 8 секунд.

После открытия крана с горячей водой, для продления процесса розжига, закройте кран, а затем снова откройте его. Это следует делать до полного удаления воздуха из труб, до момента зажигания горелки.

Для модели 4513 отрегулировать температуры возможно следующими способами:

• Поверните рычаг устройства влево, чтобы повысить температуру, а вправо — для ее понижения.
• Разбавьте воду с помощью смесителя.
• Регулируйте поток воды, проходящей через устройство, с помощью водоразборного крана. Увеличение потока приведет к снижению температуры, и наоборот.

Как включить колонку Нева 3208

Выключение:

Для этого необходимо закрыть все краны с горячей водой, а также убедиться, что горелка полностью extinguished.

Для ночного отключения необходимо:

• Закройте вентиль горячей воды.
• Отключите подачу газа к устройству.
• Закройте кран холодной воды.

Колонка Neva 4511 имеет свои преимущества: батарейки служат долго, цена доступна, а запасные части для ремонта легко найти. Однако среди недостатков некоторые пользователи отмечают низкое качество и частые поломки.

Что касается водонагревателя Нева люкс 5611, его мощности недостаточно для работы с двумя точками водозабора, он также может быть шумным в процессе эксплуатации. Тем не менее, у него есть свои плюсы: устройство безопасно благодаря встроенным датчикам, может функционировать при низком давлении воды и обладает компактными размерами.

Проверка и обслуживание газовой колонки

Правильная эксплуатация газовой колонки требует регулярной проверки и обслуживания, чтобы обеспечить ее безопасную и эффективную работу. Важно помнить, что газовые колонки, такие как Нева 3208, 4511, 4513 и 5611, имеют свои особенности, но общие принципы обслуживания остаются схожими.

1. Визуальный осмотр

Первым шагом в проверке газовой колонки является визуальный осмотр. Убедитесь, что нет видимых повреждений корпуса, трещин или коррозии. Проверьте, нет ли утечек газа, что можно сделать с помощью мыльного раствора: нанесите его на соединения и наблюдайте за образованием пузырьков.

2. Проверка горелок

Горелки должны быть чистыми и свободными от загрязнений. Если вы заметили, что пламя горелки неравномерное или имеет желтоватый цвет, это может свидетельствовать о загрязнении. В таком случае, рекомендуется аккуратно очистить горелки с помощью мягкой щетки или специального средства для чистки.

3. Проверка термопары

Термопара — это важный элемент, который отвечает за безопасность работы колонки. Она должна быть в хорошем состоянии и правильно расположена. Проверьте, чтобы термопара не была загрязнена или повреждена. Если колонка не зажигается или отключается, возможно, термопара требует замены.

4. Обслуживание системы водоснабжения

Регулярно проверяйте фильтры и краны системы водоснабжения. Забитые фильтры могут привести к снижению давления воды и, как следствие, к неправильной работе колонки. Очистка фильтров должна проводиться не реже одного раза в полгода.

5. Проверка дымохода

Дымоход должен быть свободен от засоров и иметь правильный уклон для обеспечения хорошей тяги. Проверьте, нет ли в дымоходе посторонних предметов или сажи. Регулярная чистка дымохода поможет избежать проблем с отводом продуктов сгорания.

6. Профессиональное обслуживание

Рекомендуется проводить полное техническое обслуживание газовой колонки не реже одного раза в год. Это включает в себя проверку всех систем и компонентов, а также замену изношенных деталей. Обслуживание лучше доверить квалифицированным специалистам, которые имеют опыт работы с газовыми колонками.

7. Безопасность

Не забывайте о безопасности. Убедитесь, что в помещении, где установлена газовая колонка, есть хорошая вентиляция. Установите газовый детектор, который поможет своевременно обнаружить утечку газа. В случае возникновения запаха газа немедленно закройте газовый кран и проветрите помещение, а затем вызовите специалистов.

Следуя этим рекомендациям, вы сможете обеспечить надежную и безопасную работу вашей газовой колонки Нева 3208, 4511, 4513 или 5611, а также продлить срок ее службы.

Вопрос-ответ

Как правильно настроить температуру воды в газовой колонке?

Для настройки температуры воды в газовой колонке Нева, вам необходимо найти регулятор температуры, который обычно расположен на передней панели устройства. Поверните его в сторону увеличения или уменьшения температуры в зависимости от ваших предпочтений. Рекомендуется установить температуру на уровне 50-60 градусов Цельсия для комфортного использования и предотвращения ожогов.

Что делать, если газовая колонка не зажигается?

Если газовая колонка Нева не зажигается, сначала проверьте наличие газа в системе и убедитесь, что кран подачи газа открыт. Также проверьте, работает ли электропитание, если ваша модель требует электричества для розжига. Если проблема не устраняется, возможно, потребуется обратиться к специалисту для диагностики и ремонта устройства.

Как правильно обслуживать газовую колонку для продления ее срока службы?

Для продления срока службы газовой колонки Нева рекомендуется проводить регулярное техническое обслуживание. Это включает в себя чистку фильтров, проверку состояния горелок, а также осмотр и очистку дымохода от сажи и других загрязнений. Также важно следить за герметичностью соединений и при необходимости заменять уплотнители. Рекомендуется проводить полное обслуживание не реже одного раза в год.

Советы

СОВЕТ №1

Перед использованием газовой колонки Нева, обязательно ознакомьтесь с инструкцией по эксплуатации. Это поможет вам понять основные функции устройства, а также меры безопасности, которые необходимо соблюдать.

СОВЕТ №2

Регулярно проверяйте состояние газовой колонки. Убедитесь, что нет утечек газа, а также что все соединения и элементы системы находятся в исправном состоянии. При обнаружении неисправностей немедленно обратитесь к специалисту.

СОВЕТ №3

Настройте оптимальную температуру воды в колонке. Это не только обеспечит комфорт, но и поможет сэкономить газ. Обычно рекомендуется устанавливать температуру в пределах 50-60 градусов Цельсия.

СОВЕТ №4

Не забывайте о регулярной чистке и обслуживании колонки. Периодически очищайте фильтры и проверяйте горелки на наличие загрязнений. Это поможет продлить срок службы устройства и обеспечить его эффективную работу.
