Установка циркуляционного насоса в системе отопления влияет на эффективность работы всей системы. Правильное подключение насоса обеспечивает равномерное распределение тепла по радиаторам, что способствует комфортной температуре в помещениях и снижению затрат на отопление. В статье рассмотрим, как установить циркуляционный насос, предоставим схемы подключения и рекомендации по врезке, что поможет избежать ошибок и обеспечить надежную работу системы отопления.

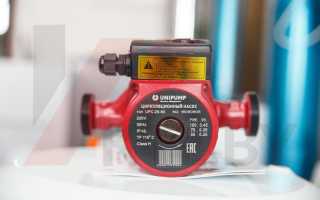

Что такое циркуляционный насос и для чего он нужен?

Циркуляционный насос представляет собой ключевой элемент системы водяного отопления, который обеспечивает постоянное движение горячей жидкости по трубопроводам при стабильном давлении. Это позволяет равномерно распределять тепло по всему зданию и поддерживать комфортный температурный режим в помещениях. Установка данного устройства возможна как в системах с принудительной циркуляцией (где это является обязательным), так и в системах с естественной циркуляцией, где насос используется для повышения эффективности обогрева.

Следует отметить, что до недавнего времени принудительная циркуляция была характерна только для домов с центральным отоплением, в то время как владельцы частных домов использовали преимущественно естественный тип. Однако с появлением компактных и доступных по цене моделей, отопление с принудительной циркуляцией стало доступно и для частных домов. Чтобы лучше понять, как работает система отопления с циркуляционным насосом, рассмотрим его простую конструкцию. Устройство состоит из корпуса, чаще всего изготовленного из нержавеющей стали, ротора, вала ротора и электрического двигателя. Принцип работы насоса достаточно прост: он всасывает жидкость из системы отопления, придаёт ей ускорение, и на выходе создаёт давление.

Среди преимуществ таких насосов можно выделить быструю подачу тепла от котла к радиатору, удобство прокладки тепловых магистралей различной сложности, а также возможность уменьшения диаметра труб благодаря увеличенной пропускной способности. В настоящее время доступны модели, которые позволяют регулировать количество подаваемого тепла в зависимости от температуры окружающей среды, что помогает поддерживать стабильную температуру в помещении.

Однако самым значительным недостатком таких устройств является их зависимость от электроснабжения здания.

Если в отапливаемом объекте наблюдаются перебои с электричеством, владельцу следует подумать о приобретении резервного генератора или хотя бы блока бесперебойного питания. Кроме того, установка насоса на отопление значительно увеличивает потребление электроэнергии, что может негативно сказаться на бюджете. Также существует риск остаться без отопления в случае длительного отключения электричества. И, наконец, важно приобретать насосы только в специализированных магазинах.

Установка циркуляционного насоса требует внимательного подхода и соблюдения ряда рекомендаций. Эксперты подчеркивают, что перед началом работ необходимо тщательно изучить инструкцию производителя, так как различные модели могут иметь свои особенности. Важно правильно выбрать место для установки: насос должен находиться ниже уровня системы отопления, чтобы обеспечить оптимальный приток воды. Также следует обратить внимание на направление потока, указанное на корпусе устройства. При подключении насоса к системе необходимо использовать качественные фитинги и уплотнители, чтобы избежать утечек. Не менее важным является проверка электрического подключения: оно должно соответствовать требованиям безопасности и быть защищено от влаги. После завершения установки рекомендуется провести тестирование системы, чтобы убедиться в правильности работы насоса и отсутствии шумов.

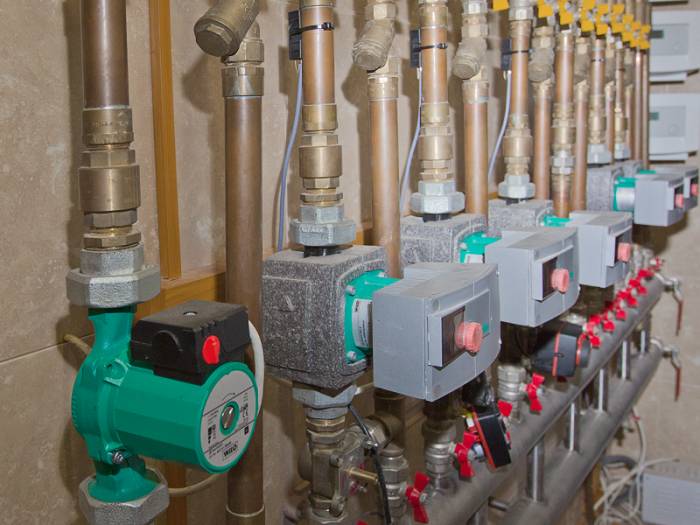

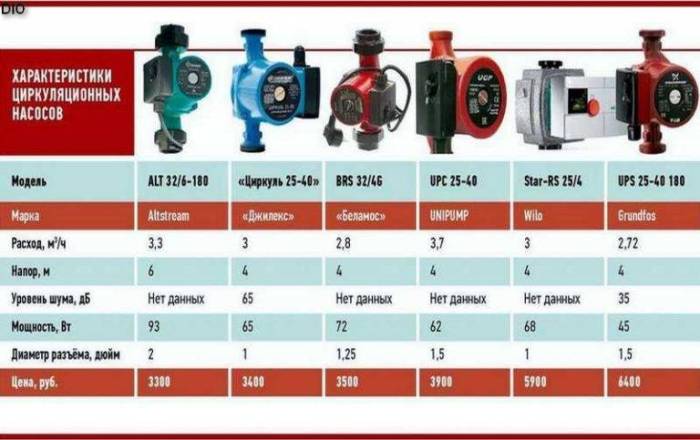

Краткий обзор технических характеристик

Перед тем как выбрать циркуляционный насос, важно внимательно изучить ключевые характеристики системы отопления и сопоставить их с техническими параметрами выбранной модели насоса.

К основным критериям, на которые следует обратить внимание, относятся:

• производительность (это значение показывает, какой объем жидкости насос способен перекачать за один час, и оно напрямую зависит от гидравлического сопротивления системы);
• рабочая температура жидкости (необходимо учитывать как минимальные, так и максимальные температуры; при выборе насоса лучше отдавать предпочтение моделям, которые могут выдерживать температуры около +110ºС);
• напор жидкости (или гидравлическое сопротивление системы, это значение показывает высоту столба, на которую насос может поднять жидкость);
• мощность.

Кроме того, стоит учитывать конструктивные особенности устройства, такие как диаметр патрубков или размеры подключения. При выборе насоса рекомендуется отдавать предпочтение автоматическим моделям с встроенной электроникой, которые предоставляют владельцу актуальную информацию о состоянии работы устройства.

Важным аспектом успешной установки насоса в систему является наличие у покупателя сведений о производителе оборудования (лучше приобретать продукцию известных брендов с хорошей репутацией).

Современные модели насосов оборудованы регуляторами скорости, которые позволяют установить комфортный температурный режим. Обычно предусмотрены три скорости: низкая, средняя и высокая. Чем выше скорость жидкости в системе отопления, тем больше тепла выделяется.

Такое регулирование особенно удобно в осенний период. Количество скоростей зависит от модельного ряда оборудования. Стандартная модель имеет минимальную скорость 30-35 л/мин и максимальную – 80-90 л/мин.

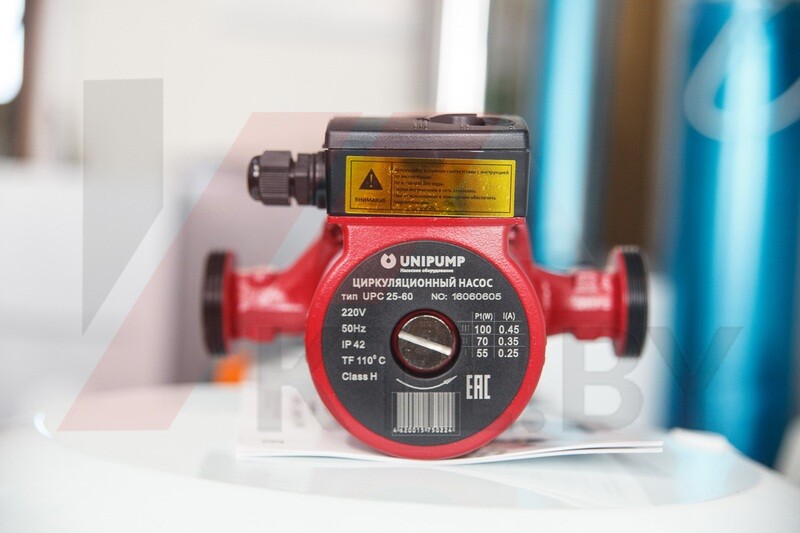

Обзор циркуляционного насоса для систем отопления BPS-25-6s "Насосы плюс оборудование"

Интересные факты

Вот несколько интересных фактов о правильной установке циркуляционного насоса:

1. Направление потока: При установке циркуляционного насоса важно обратить внимание на направление потока воды. На корпусе насоса обычно есть стрелка, указывающая, в каком направлении должен двигаться поток. Неправильная установка может привести к снижению эффективности работы системы и даже к поломке насоса.

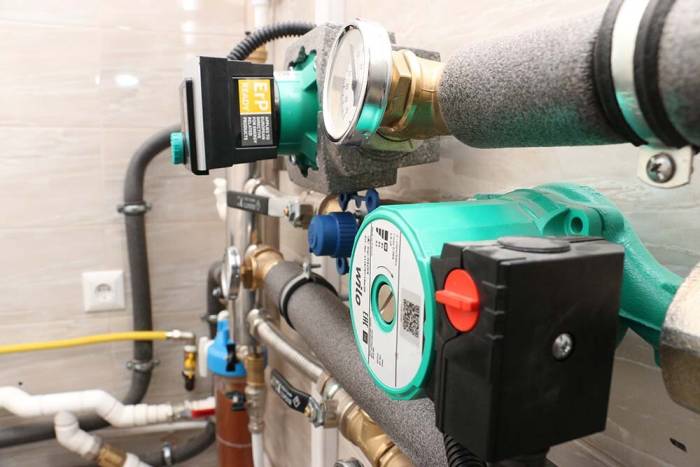

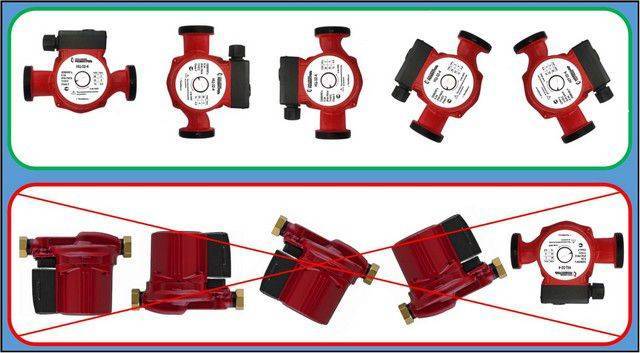

2. Положение насоса: Оптимальное положение для установки циркуляционного насоса — горизонтальное. Это позволяет избежать образования воздушных пробок и обеспечивает более стабильную работу устройства. Если насос устанавливается вертикально, это может негативно сказаться на его производительности.

3. Изоляция и шум: При установке циркуляционного насоса важно учитывать уровень шума, который он может издавать. Для снижения вибраций и шума рекомендуется использовать специальные резиновые прокладки или антивибрационные подставки. Это не только улучшит комфорт в помещении, но и продлит срок службы насоса, снижая механические нагрузки на его элементы.

Основные разновидности насосов

Существует два основных типа циркуляционных насосов: с мокрым и сухим ротором.

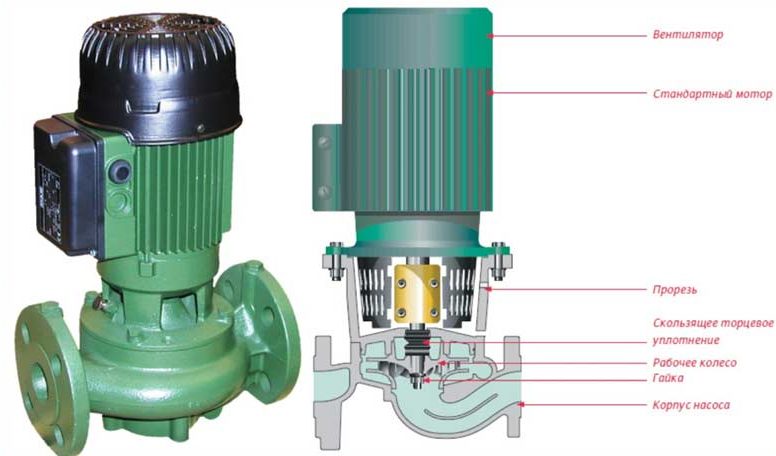

Схема циркуляционного насоса с сухим ротором представлена следующим образом. В таких устройствах гидравлическая часть полностью отделена от электропривода. Вал вращается вокруг своей оси, что приводит в движение рабочее колесо.

Насосы данного типа имеют более длинный корпус из-за бокового расположения двигателя, что делает их довольно громоздкими. В связи с этим при установке требуется консольное крепление оборудования.

Насосы с сухим ротором обладают высоким коэффициентом полезного действия и мощностью. Они в основном применяются для отопления крупных объектов. Однако у этих устройств есть и недостатки: сложность монтажа, необходимость частого технического обслуживания и повышенный уровень шума, так как охлаждение электропривода осуществляется воздухом.

Насосы с мокрым ротором имеют совершенно иную конструкцию. Рабочая часть соединена с силовым элементом с помощью винтов, а герметичность достигается за счет прокладок. Хотя коэффициент полезного действия у этих насосов несколько ниже, они более экономичны в потреблении электроэнергии.

В отличие от насосов с сухим ротором, устройства с мокрым ротором работают тихо, легко устанавливаются и имеют компактные размеры. Однако важно помнить, что при установке ось мокрого ротора должна находиться исключительно в горизонтальном положении для поддержания необходимой влажности подшипников, в то время как корпус насоса может располагаться произвольно. Защита подшипников обеспечивается установкой специальных фильтров перед насосом.

Требования к монтажу циркуляционного насоса

Как правильно установить насос для отопления в частном доме? Монтаж циркуляционного насоса регулируется законодательством. Основным нормативным документом в этом вопросе является СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование». Согласно этому документу, предпочтение отдается системам с принудительной циркуляцией жидкости. Все требования, изложенные в СНиП, направлены на повышение эффективности работы оборудования.

Для уверенности в корректности установки насоса рекомендуется использовать отопительный проект, разработанный на этапе проектирования помещения. Если у вас нет доступа к этому документу или проводилась модернизация, насос следует устанавливать на байпасе.

Теперь несколько рекомендаций по установке оборудования.

1. Вал с мокрым ротором необходимо устанавливать вертикально, чтобы избежать образования воздушных пробок, что может привести к преждевременному износу компонентов насоса.
2. Обязательно используйте фильтр, который задерживает известь, песок и другие загрязнения.
3. Одним из правил является установка грязевиков насоса с пробками вниз для уменьшения сопротивления потоку воды. В некоторых случаях производители могут вносить изменения в правила в зависимости от особенностей конкретной модели насоса.
4. Еще одно требование: систему отопления следует дополнить расширительным баком, который должен быть подключен к обратной линии.

Современные насосы позволяют устанавливать их практически в любых участках магистралей, не нанося ущерба их мощности.

Разбор технологии установки

Монтаж водяного насоса не требует много времени. Устройство фиксируется с помощью накидных гаек, которые идут в комплекте. Это значительно облегчает процесс обслуживания, а также упрощает возможный ремонт в будущем. Однако одним из самых сложных моментов на этом этапе является выбор места для установки насоса. Неправильное расположение может вызвать сбои в его работе и привести к быстрому выходу оборудования из строя, а замена циркуляционного насоса – это не самое приятное занятие.

Схемы врезки насоса в сеть

Выбор схемы врезки зависит от типа отопительной системы, модели котла и возможностей для технического обслуживания. В основном применяются два основных варианта установки насосов.

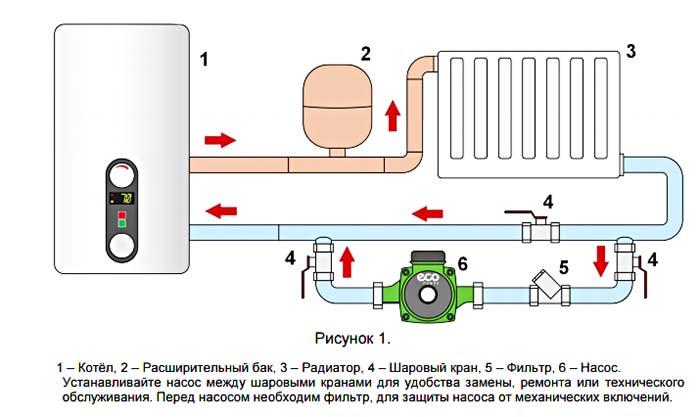

В первом варианте насос устанавливается на линии, по которой остывшая жидкость возвращается к котлу. Преимущество этого подхода заключается в том, что насос не подвергается воздействию высоких температур, что способствует его более длительному сроку службы.

Если установка насоса по первой схеме вызывает трудности, можно рассмотреть второй вариант. В этом случае насос размещается на линии рядом с котлом, после дополнительного оборудования, отвечающего за безопасность.

В ситуациях, когда используется открытая система отопления, установка насоса в частном доме не является обязательной, так как движение жидкости происходит за счет разницы плотности горячей и холодной воды. Тем не менее, установка насоса позволит системе функционировать как в естественном, так и в принудительном режиме.

Однако, если в системе используется твердотопливный котел, насос не устанавливается на линии подачи из соображений безопасности. Это связано с высоким риском взрыва из-за закипания воды при длительном нагреве и перегреве котла.

Чтобы избежать подобных ситуаций, в систему вводится термосмесительный клапан, который обеспечивает циркуляцию жидкости как по малому, так и по большому кругу. Вода на малом круге нагревается до температуры +55°С, после чего поступает на большой круг, где достигает необходимой температуры. Это решение помогает предотвратить перегрев.

Как производится трубопроводная обвязка

Обвязка включает в себя все устройства, которые обеспечивают надежное и корректное функционирование отопительной системы, а также циркуляционного насоса.

1. Первым делом необходимо определить количество насосов, которые будут установлены в системе. В простых системах обычно используется один насос, в то время как для более сложных конфигураций, включая теплые полы, потребуется два и более насосов. Если в отоплении задействованы два котла, то каждый из них должен обслуживаться отдельным насосом.
2. Важными компонентами при установке насоса являются шаровые краны, которые необходимы в случае возникновения аварийных ситуаций, а также обратный клапан, выполненный из латуни или чугуна, который обеспечивает одностороннее движение жидкости по трубопроводу. Этот клапан устанавливается сразу после насоса.
3. Для защиты насоса от попадания твердых частиц в его механизм используется фильтр-грязевик. Фильтры для тонкой очистки не подойдут для этих целей, поэтому перед заливкой жидкости в систему рекомендуется предварительно провести ее очистку.
4. Чтобы предотвратить попадание воздуха в систему, устанавливается воздушный клапан. Оптимальным вариантом будет автоматический клапан, но также можно использовать и ручной.
5. После установки всех перечисленных устройств система готова к работе, остается только подключить насос к электросети.

Важно помнить, что подключение циркуляционного насоса к простой розетке без заземления категорически запрещено. Подключение может осуществляться либо через бесперебойный источник питания (что позволяет одновременно подключить насос и котел), либо через дифференциальный автомат (что является наиболее простым вариантом). Также возможно подключение к автоматам котла.

Насос отопления. Устанавливаем правильно

Краткая инструкция по монтажу

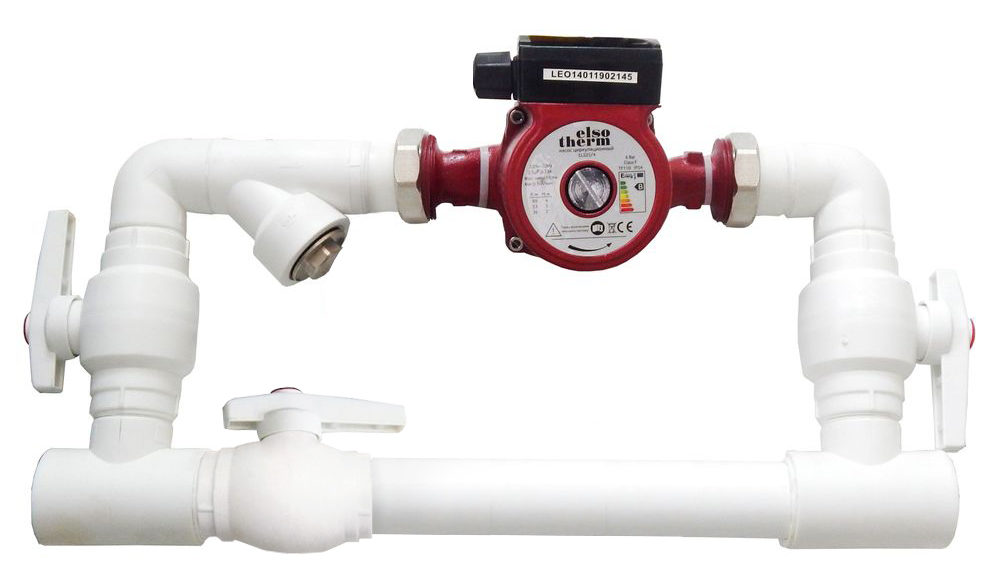

Насос часто устанавливается на так называемый байпас — специальную трубу, которая проходит параллельно основной линии. Такой способ подключения особенно удобен в ситуациях, когда требуется быстрое снятие оборудования или возникают проблемы с электроснабжением. В современных магазинах можно найти готовые узлы, которые соединяются с помощью сварки или фланцев и имеют возможность установки кранов, клапанов и самого насоса. Форма байпаса может быть разнообразной.

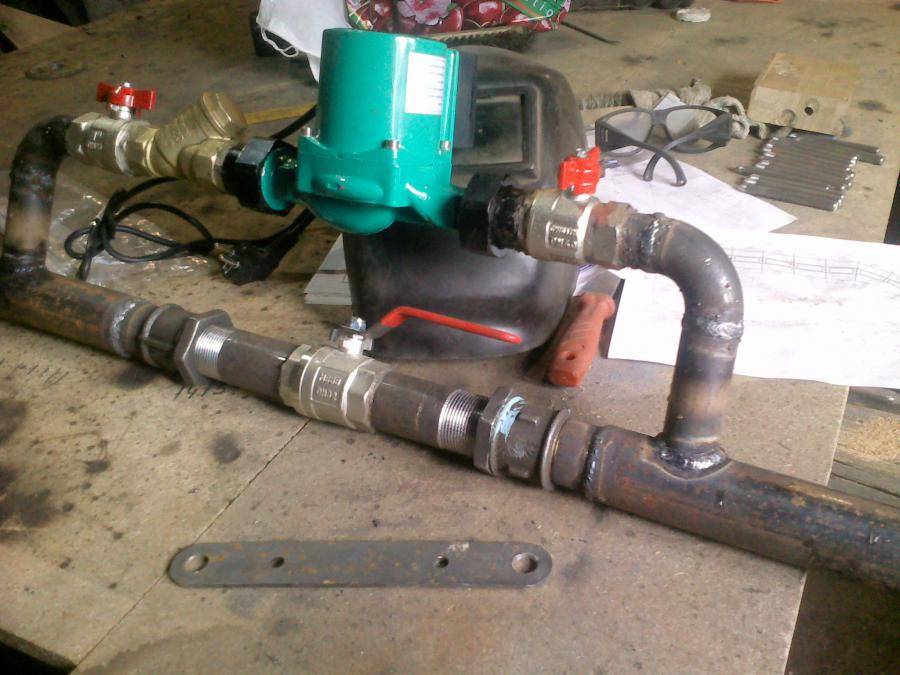

Если нет готового узла или недостаточно места для его установки, можно самостоятельно выполнить обвязку байпаса и зафиксировать все элементы. Для этого понадобятся следующие инструменты: гаечные или разводные ключи, плоскогубцы или пассатижи, пакля и герметик. Соединения типа «американка» обычно идут в комплекте с насосом, а вот переходники, краны и сгоны лучше приобрести заранее, обращая внимание на материал и размеры.

В настоящее время большинство труб изготавливаются из полипропилена, что значительно упрощает процесс установки. Обычно работа занимает не более одного часа. Далее следует действовать по следующему алгоритму:

1. Начинаем монтаж насоса с сборки узлов с кранами. Два узла устанавливаются по бокам от насоса, а третий будет частью прямой трубы. На этом этапе важно измерить участок обратной линии, куда будет установлен элемент с краном.
2. Вторым шагом является сборка петли насоса. На этом этапе достаточно просто накрутить гайки, окончательная затяжка будет выполнена позже.
3. На третьем этапе производится разметка мест для сварки трубы и узлов насоса. Для этого примеряется петля байпаса.
4. Четвертый этап включает в себя саму сварку по ранее сделанным замерам.
5. Затем собирается нижний узел на обратной линии, и циркуляционный насос подключается к электросети. Устройство можно обслуживать без его отключения: чистятся фильтры и снимаются показания манометра. Если значения отклоняются от нормы, оборудование отключается и настраивается.

Следует отметить несколько требований к монтажу данного оборудования. Врезка производится параллельно основной линии отопления, при этом необходимо соблюдать следующие параметры трубопровода: диаметр — 32 мм, сечение труб — меньше на ¼. Перед насосом и после него устанавливается запорная арматура, которая используется при демонтаже.

Подключение к электропитанию

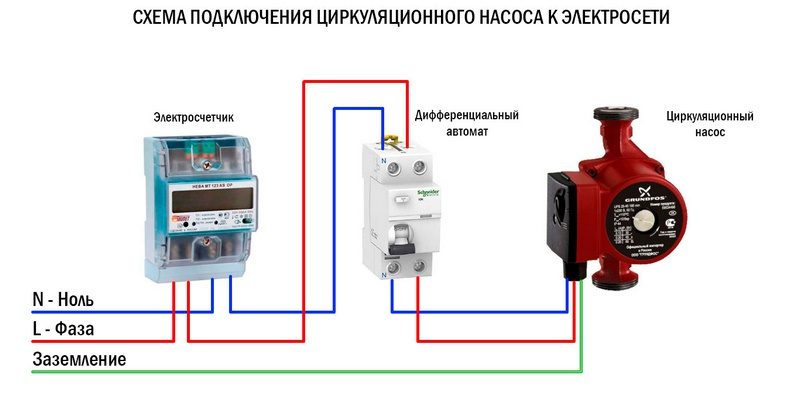

Сеть, к которой будет подключен насос, должна обеспечивать напряжение в 220 В. Оптимальным вариантом станет выделенная линия, оборудованная автоматом защиты. Подключение осуществляется с использованием проводов: фаза, ноль и заземление.

Как правильно подключить циркуляционный насос к электросети? Для этого можно использовать трехконтактную розетку и вилку, если насос уже комплектуется подключенным проводом питания. В качестве альтернативы, подключение может быть выполнено через клеммную колодку и непосредственно к клеммам с помощью кабеля. Процесс подключения включает следующие шаги:

1. Клеммы находятся под пластиковой крышкой, которую необходимо снять, открутив болты.
2. Под крышкой располагаются три разъема с условными обозначениями: N — нулевой провод, L — фаза, PE или международный знак — земля. К этим разъемам подключаем кабель.

Если на объекте существует риск перебоев в электроснабжении, стоит рассмотреть возможность установки дополнительного резервного источника питания. Возможно, стоит приобрести аккумуляторы и стабилизаторы. Такой запас электроэнергии может обеспечить работу на протяжении нескольких суток. Однако следует учитывать, что данный подход требует регулярного контроля за зарядом аккумуляторов.

Распространенные ошибки монтажа

Правильная установка оборудования напрямую влияет на его эффективность. Рассмотрим основные ошибки, которые могут возникнуть при монтаже циркуляционного насоса.

Первая ошибка. Неправильная схема подключения насоса. Установка на подающей линии вместо обратной может привести к перегреву устройства и, в конечном итоге, к его закипанию из-за критических температур. Также существует вероятность, что фильтр будет установлен перед насосом, что приведет к его засорению и прекращению подачи воды. В результате насос будет работать без нагрузки, что может вызвать его поломку.

Вторая ошибка. Отсутствие фильтра грубой очистки, что может привести к быстрому засорению насоса и его выходу из строя.

Третья ошибка. Установка насоса с ротором вверх, тогда как он должен находиться в горизонтальном положении.

Четвертая ошибка. Коробка с клеммами должна располагаться сверху или сбоку. Если она находится внизу, это может привести к короткому замыканию и выходу насоса из строя.

Пятая ошибка. Несоответствие характеристик насоса требованиям электросети.

Важно отметить, что многие монтажники ошибочно считают, что насос можно устанавливать только на обратной линии. Однако это не всегда приводит к перегреву, так как температура жидкости в системе отопления обычно составляет +80-90°C, а насос способен выдерживать температуры до +110°C.

Существует также заблуждение, что температура жидкости на обратной линии делает теплоноситель более плотным. На самом деле разница в температуре в 20°C не оказывает значительного влияния на плотность жидкости. Главным критерием правильной установки насоса является удобство монтажа и обслуживания оборудования.

Следует подчеркнуть, что все насосы устанавливаются примерно одинаково, за исключением агрегатов, которые работают в паре с твердотопливным котлом.

Как правильно установить циркуляционный насос

Обслуживание и профилактика циркуляционного насоса после установки

После установки циркуляционного насоса важным этапом является его обслуживание и профилактика. Правильный уход за насосом не только продлевает его срок службы, но и обеспечивает эффективную работу всей системы отопления или водоснабжения. Рассмотрим основные аспекты, на которые следует обратить внимание.

Регулярная проверка работы насоса

Первым шагом в обслуживании циркуляционного насоса является регулярная проверка его работы. Необходимо следить за тем, чтобы насос работал без посторонних шумов и вибраций. Если вы заметили необычные звуки, это может указывать на наличие проблем, таких как износ подшипников или неправильная установка. В таком случае рекомендуется обратиться к специалисту для диагностики.

Очистка фильтров и системы

Циркуляционные насосы часто оснащены фильтрами, которые предотвращают попадание грязи и других частиц в систему. Эти фильтры необходимо регулярно очищать. Рекомендуется проверять их состояние не реже одного раза в месяц, особенно в период активного использования системы. Для очистки фильтров достаточно снять их и промыть под струей воды. Если фильтр сильно загрязнен, его следует заменить.

Проверка уровня жидкости

Важно следить за уровнем жидкости в системе. Низкий уровень может привести к перегреву насоса и его выходу из строя. Убедитесь, что в системе достаточно теплоносителя, и при необходимости долейте его. Также стоит проверять наличие утечек, которые могут привести к снижению уровня жидкости.

Контроль температуры и давления

Регулярно проверяйте температуру и давление в системе. Для этого можно использовать манометры и термометры, установленные на насосе или в системе отопления. Давление должно находиться в пределах, указанных в инструкции к насосу. Если давление слишком низкое или высокое, это может указывать на проблемы в системе, которые необходимо устранить.

Смазка подшипников

Некоторые модели циркуляционных насосов требуют периодической смазки подшипников. Убедитесь, что вы следуете рекомендациям производителя по этому вопросу. Обычно смазка производится специальными маслами, которые обеспечивают надежную работу насоса и снижают уровень шума.

Проверка электрических соединений

Не забывайте о проверке электрических соединений. Убедитесь, что все провода надежно закреплены и не имеют повреждений. Периодически проверяйте состояние кабелей и разъемов, так как износ или повреждение может привести к короткому замыканию или другим электрическим проблемам.

Плановое техническое обслуживание

Рекомендуется проводить плановое техническое обслуживание насоса не реже одного раза в год. Это может включать в себя полную проверку системы, замену изношенных деталей и настройку оборудования. Обратитесь к специалистам, которые смогут провести диагностику и выявить возможные проблемы до того, как они станут серьезными.

Следуя этим рекомендациям, вы сможете обеспечить надежную и эффективную работу циркуляционного насоса, что в свою очередь положительно скажется на работе всей системы отопления или водоснабжения. Помните, что профилактика всегда проще и дешевле, чем ремонт, поэтому не пренебрегайте регулярным обслуживанием вашего оборудования.

Вопрос-ответ

Как выбрать подходящий циркуляционный насос для своей системы?

При выборе циркуляционного насоса важно учитывать несколько факторов: мощность насоса, его производительность, тип системы отопления (например, радиаторная или теплый пол), а также диаметр трубопроводов. Рекомендуется ознакомиться с техническими характеристиками и рекомендациями производителя, чтобы подобрать насос, соответствующий вашим требованиям.

Какие инструменты понадобятся для установки циркуляционного насоса?

Для установки циркуляционного насоса вам понадобятся следующие инструменты: ключи для работы с трубами, отвертка, уровень, а также, возможно, паяльник или резьбовой герметик для соединений. Также стоит подготовить тряпки для устранения возможных утечек воды и защитные перчатки для безопасности.

Как правильно подключить циркуляционный насос к системе отопления?

Подключение циркуляционного насоса следует начинать с отключения системы отопления и слива воды. Насос устанавливается на горизонтальной части трубопровода, при этом важно следить за направлением стрелки на корпусе насоса, которая должна совпадать с направлением движения воды. После установки необходимо проверить все соединения на герметичность и заполнить систему водой, а затем запустить насос для проверки его работы.

Советы

СОВЕТ №1

Перед установкой циркуляционного насоса обязательно ознакомьтесь с инструкцией производителя. Это поможет вам понять особенности конкретной модели и избежать ошибок при монтаже.

СОВЕТ №2

Убедитесь, что насос установлен в правильном направлении. На корпусе устройства обычно есть стрелка, указывающая направление движения воды. Неправильная установка может привести к неэффективной работе насоса.

СОВЕТ №3

Перед подключением насоса к системе, проверьте все соединения на наличие утечек. Это поможет избежать проблем в будущем и обеспечит надежную работу всей системы отопления или водоснабжения.

СОВЕТ №4

Регулярно проводите техническое обслуживание насоса, включая очистку фильтров и проверку состояния уплотнителей. Это продлит срок службы устройства и обеспечит его эффективную работу.
