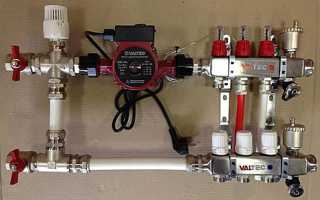

Смесительный узел для теплого пола — важный элемент системы, обеспечивающий распределение теплоносителя и поддержание комфортной температуры. В статье рассмотрим процесс сборки смесительного узла своими руками, а также рекомендации по выбору насоса, настройке и регулировке системы. Ознакомившись с материалами и фотографиями, вы сможете создать эффективный распределительный блок и обеспечить его правильную работу, что повысит комфорт и энергоэффективность отопления.

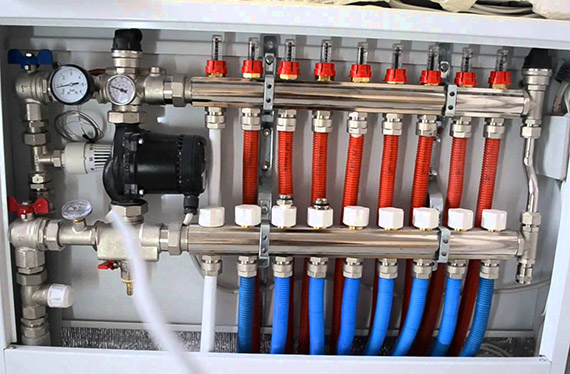

Сборка смесительного узла

Приступая к решению этой, на первый взгляд, сложной задачи, важно тщательно разобраться в нюансах процесса. В данном примере мы рассмотрим, как самостоятельно собрать смесительный узел из металлических компонентов.

Сборка будет осуществляться по схеме, включающей термостатический трехходовой клапан-смеситель и последовательное подключение циркуляционного насоса. Для обеспечения герметичности соединений рекомендуется использовать льняную паклю и герметизирующую пасту, например, пасту Юнипак, которая получила положительные отзывы.

Для работы вам понадобятся следующие материалы:

• Накидные гайки и американки.
• Ручной воздухоотводчик.
• Ниппели.
• Циркуляционный насос.
• Термометр.
• Обратный клапан.
• Шаровый кран.
• Тройники.

Мы будем собирать систему на основе термостатического трехходового смесителя ЕСБИ. На упаковке указано направление смешивания воды. Рабочая температура на выходе составляет 20-43 градуса Цельсия, что соответствует требованиям для систем теплого пола. Данный смеситель уже включает термостатическую головку, термодатчик и регулятор температуры, позволяющий установить необходимую температуру. На самом устройстве стрелками обозначено направление движения холодной и горячей воды.

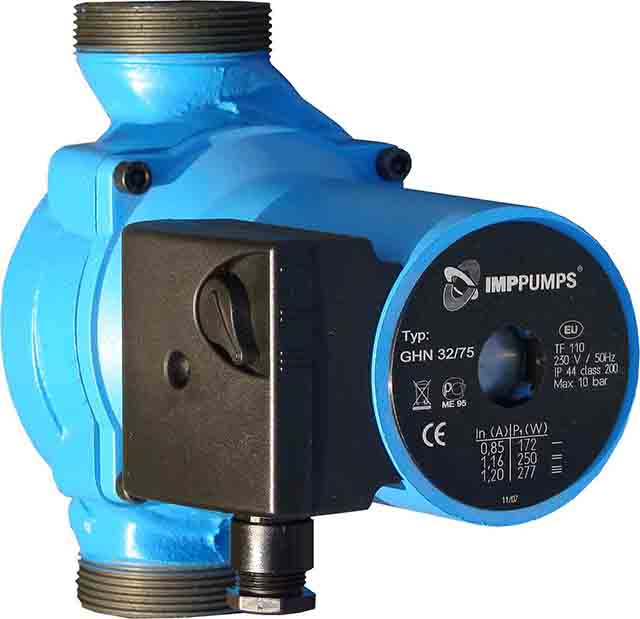

Следующий шаг — приобретение и установка циркуляционного насоса. Не стоит экономить на этом элементе, так как от его качества зависит равномерное распределение тепла в доме, что делает отопление более эффективным. Дешевый насос в 90% случаев требует быстрого ремонта или замены.

Фирма Wilo зарекомендовала себя в этой области. При осмотре насоса убедитесь, в каком направлении он перекачивает жидкость. Направление оси привода должно быть горизонтальным, что является обязательным условием для насосов с мокрым ротором. Также важно, чтобы коробка коммутации не находилась под насосом.

Если это так, поверните верхнюю часть корпуса, к которой подключен короб, на 180 градусов. Это можно сделать с помощью шестигранного ключа, открутив четыре винта, соединяющих две половинки насоса. Затем аккуратно поверните верхнюю часть относительно нижней и соберите все обратно, закрутив винты.

Следующий шаг — установка термометров на трубопроводе: один перед смесителем, другой после насоса, а последний — у выхода из обратного коллектора. Рекомендуется выбирать датчики с зондом, которые вкручиваются в центральные гнезда. Также целесообразно провести сверку показаний каждого прибора.

Поскольку в одной цепи на них действует одинаковый напор, их значения должны совпадать. Если есть возможность, сравните с эталонным прибором. Если показания отличаются, вы можете отрегулировать их самостоятельно. Для этого снимите крышку и найдите винт, с помощью которого можно изменить показания.

Итак, этапы сборки:

• Соберите участок от первичной подачи к смесительному клапану, соедините запорный и шаровый вентиль с тройником под регулятором температуры. Каждый из четырех кранов должен быть оснащен накидной гайкой для удобства обслуживания.
• Соедините выход концентрата с входным патрубком смесителя с трехходовым клапаном. Установите термометр в центральное гнездо тройника.
• Установите байпас, к второму входу прикрепите муфту с американкой для упрощения монтажа.
• Подсоедините тройник к байпасу, одна сторона должна быть направлена к обратке системы, другая — к коллектору.
• Элемент общей обратки включает один запорный шаровый кран. Установка обратного клапана не требуется, так как он, скорее всего, не понадобится.
• Затем соберите параллельный участок. Установите температурный датчик, предварительно вкрутив тройник.
• Далее соберите элемент между насосом и подающим коллектором, который включает муфту с американкой, тройной соединительный элемент для регулятора температуры, удлинитель и запорный кран.
• Установите шаровый вентиль возле коллектора.
• На выход смесительного клапана накрутите муфту.
• Завершающий этап — монтаж циркуляционного насоса. Вставьте резиновую кольцевую прокладку и закрутите гайку на входном патрубке насоса.
• Аналогично накрутите и затяните накидную гайку с другой стороны. Таким образом, смесительный узел для теплого пола готов.

Это последний этап, после чего установите этот элемент на его место.

Эксперты в области отопительных систем подчеркивают важность правильной сборки, настройки и регулировки смесительного узла для теплого пола. Они отмечают, что качественная установка смесительного узла обеспечивает оптимальное распределение теплоносителя, что, в свою очередь, влияет на эффективность работы всей системы. При сборке необходимо учитывать все компоненты, такие как насос, термостат и коллектор, чтобы избежать возможных утечек и обеспечить надежность работы. Настройка системы требует тщательного подхода: важно правильно установить температурные режимы и давление, чтобы избежать перегрева или недогрева пола. Регулировка потока теплоносителя также играет ключевую роль, так как она позволяет достичь равномерного прогрева помещения. Эксперты рекомендуют проводить регулярные проверки и обслуживание смесительного узла, чтобы гарантировать его долгосрочную и бесперебойную работу.

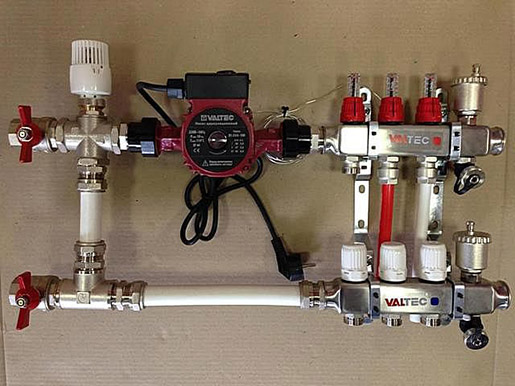

Настройка насосно-смесительного узла VT.COMBI

Особенности работы узла подмеса

Любая система отопления, использующая жидкий теплоноситель, функционирует по следующему принципу:

• Отопительный элемент.
• Отопительный контур, состоящий из труб, по которым циркулирует теплоноситель.
• Устройства, регулирующие работу системы.

Жидкость, нагреваемая котлом или поступающая из центральной тепломагистрали, попадает в систему. Вода из центрального отопления подается при температуре 60-80 градусов Цельсия, в то время как автономный котел может нагревать ее до 70-90 градусов. Согласно санитарным нормам, температура пола должна находиться в пределах 29-32 градусов, что обеспечивает комфортный микроклимат в помещении.

Чтобы достичь этих показателей, в водяной пол поступает жидкость с температурой 36-60 градусов. Слои пола поглощают избыточное тепло, благодаря чему поверхность становится комфортной для ног. Для транспортировки жидкости нужной температуры в водяной контур необходим узел подмеса, который выполняет функцию регулировки.

Без установки такого узла система будет неэффективной и затратной. Отсутствие регулировочного механизма приведет к тому, что поверхность пола будет постоянно горячей, что значительно сократит срок службы бетонной стяжки, плитки или другого напольного покрытия. Узел может функционировать только в том случае, если теплоносителем является вода.

Устанавливать его следует рядом с помещением, которое отапливается данной системой, подключая к двум трубам: на подачу и на обратку. В процессе работы он смешивает потоки горячей воды с остывшей, прошедшей через контур. Среди специалистов популярностью пользуется насосно-смесительный узел от компании Валтек (Valtec) и ТИМ.

Важно различать смесительный узел и коллектор. Узел представляет собой набор элементов, отвечающих за определенные функции, в то время как коллектор является одной из его частей. Коллектор отвечает за забор и распределение жидкости по системе. Таким образом, можно подвести итог, что работа системы осуществляется следующим образом.

Нагретая вода поступает к коллектору, и благодаря термостату и предохранительному клапану она не может двигаться дальше. Открывается впускной клапан, что позволяет смешивать горячую и холодную воду. Когда температура достигает установленного значения, происходит автоматическое закрытие, и подача горячей воды прекращается.

Интересные факты

Вот несколько интересных фактов о смесительных узлах для теплого пола:

1. Эффективность теплообмена: Смесительные узлы позволяют оптимизировать температуру теплоносителя, что значительно увеличивает эффективность системы отопления. Они смешивают горячую воду из котла с более холодной водой, возвращающейся из системы, что помогает поддерживать оптимальную температуру для теплого пола (обычно около 30-40°C).

2. Автоматизация и управление: Современные смесительные узлы могут быть оснащены автоматическими системами управления, которые регулируют температуру и поток теплоносителя в зависимости от температуры в помещении. Это позволяет не только повысить комфорт, но и существенно снизить затраты на отопление.

3. Многофункциональность: Смесительные узлы могут использоваться не только для теплых полов, но и для других систем отопления, таких как радиаторы. Это делает их универсальным решением для создания комплексных систем отопления в домах, что особенно актуально для современных жилых комплексов с различными требованиями к климат-контролю.

смесительный узел ТИМ, настройка

Подбор насоса и других компонентов системы

Выбор насоса — это важный процесс, и неправильное решение может привести к нежелательным последствиям. При выборе насоса необходимо учитывать несколько ключевых факторов, таких как мощность, объем, потребление энергии и надежность. Правильный выбор обеспечит вам комфортное отопление и экономию ресурсов.

Первым шагом является расчет необходимой мощности насосной группы. Если площадь обогрева небольшая, то и насос потребуется с минимальной мощностью. По своим техническим характеристикам насосы делятся на устройства с мокрым и сухим ротором. Мощность насоса рассчитывается как общий объем теплоносителя, умноженный на три.

Также важно учитывать такие параметры, как расход энергии и производительность, то есть количество жидкости, которое насос может пропустить за определенный промежуток времени. Не забудьте обратить внимание на рабочее давление и максимальную температуру.

Формула для расчета производительности, если теплоносителем является вода, выглядит следующим образом:

Q = 0.86 * Рн / (Тпр.т — Тобр.т), где:

Рн — мощность отопительного контура;

Тобр.т — температура теплоносителя в обратном контуре;

Тпр.т — температура воды на входе.

Если у вас несколько контуров, то мощность всех контуров суммируется, и полученное значение будет требуемой производительностью. Мощность зависит от площади обогрева, и не забудьте учесть климатические условия: в регионах с холодными зимами рекомендуется выбирать насос с запасом мощности на 20-25%.

Что касается конструкции насосов, их выбор также основывается на мощности. Существуют устройства с мокрым ротором, предназначенные для небольших помещений, и насосы с сухим ротором, которые подходят для обогрева больших площадей.

При выборе котла важно учитывать его мощность и пропускную способность, часто для этих целей приобретается отдельный котел. При выборе труб обратите внимание на их износостойкость и гибкость; предпочтение стоит отдать трубам из нержавеющей стали, так как они обладают высоким уровнем теплопроводности.

Регулировки и настройки

Как самостоятельно настроить теплый пол? Этот вопрос возникает после завершения его установки. В распределительном коллекторе необходимо подключить все контуры. Температура теплоносителя, поступающего к коллектору и петлям, будет одинаковой. Однако выходная температура на петлях будет варьироваться, что связано с различной длиной контуров и площадями.

Существует два способа настройки температуры пола. Первый метод заключается в регулировке объема жидкости, поступающей в отопительный контур. Второй метод — это контроль температуры путем остановки циркуляции теплоносителя в системе отопления.

Давайте подробнее рассмотрим оба метода. Один из них предполагает использование труб, способных работать при высоких температурах до 95 градусов. В этом случае на подаче устанавливается насос и обратный клапан, а на коллектор обратки — температурный датчик.

Температура теплоносителя, поступающего в систему теплого пола, может достигать около 80 градусов Цельсия. В процессе циркуляции температура обратного потока постепенно увеличивается, и как только срабатывает датчик, подача горячей воды отключается, переходя в режим ожидания. Затем пол начинает постепенно отдавать тепло, теплоноситель остывает, и процесс повторяется.

Второй метод включает установку насоса на подаче и перед ним смесительного клапана, который можно заменить трехходовым вентилем. Это устройство позволяет смешивать горячую и холодную воду.

Если у вас установлен трехходовой распределительный вентиль, регулировка может производиться вручную или с помощью сервопривода. Клапаны смешивания обеспечивают настройку температурных значений в соответствии с заранее установленными параметрами. Для корректной настройки клапана необходимо провести температурные замеры.

Также можно использовать смесительный модуль для регулировки температуры. Хотя они стоят дороже, но являются наиболее эффективным решением.

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

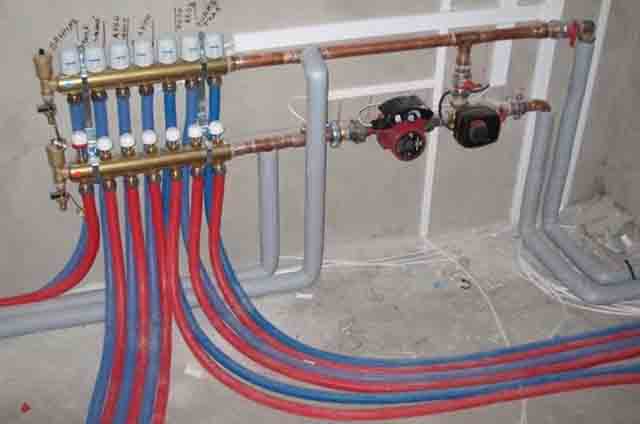

Схемы и варианты подключения смесительных узлов

Существует множество способов подключения, и большинство из них являются самодельными, так как расчеты и потребности для обогрева могут сильно варьироваться. Эти варианты отличаются количеством коллекторов и контуров. Ниже представлены наиболее распространенные элементы.

Узел включает в себя:

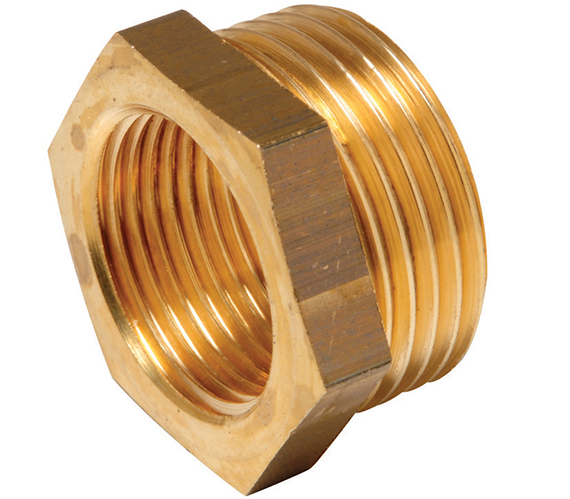

• Переходник.
• Циркуляционный насос.
• Шаровые краны.
• Соединительный элемент с резьбой.
• Футорка.
• Бочонок.
• Тройники.

В случае с авторегулирующей системой используются несколько иные компоненты:

• Смесительный клапан.
• Футорка.
• Американки.
• Металлопластиковые трубы.
• Соединительные элементы с внутренней резьбой.
• Ниппель.
• Термоголовка.
• Насосные гайки.
• Сам насос.
• Колена.
• Удлинители.
• Датчик термоголовки.

Для подключения нескольких контуров потребуются следующие элементы:

• Термоголовка с датчиком.
• Клапаны, включая балансировочный, запорный и перепускной.
• Футорка.
• Ниппель.
• Мощный насос.
• Коллектор.
• Заглушки.
• Коллектор с шаровыми вентилями.
• Термодатчик.
• Американские гайки.

Обслуживание и диагностика смесительного узла

Обслуживание смесительного узла

Смесительный узел для теплого пола требует регулярного обслуживания для обеспечения его эффективной работы и долговечности. Основные задачи обслуживания включают проверку состояния компонентов, чистку фильтров и проверку герметичности соединений. Рекомендуется проводить осмотр узла не реже одного раза в год, особенно перед началом отопительного сезона.

Проверка состояния компонентов

При обслуживании смесительного узла необходимо обратить внимание на состояние всех его элементов: насосов, термостатов, смесителей и клапанов. Если вы заметили какие-либо признаки износа или повреждения, такие как коррозия, трещины или утечки, следует заменить неисправные детали. Также стоит проверить, правильно ли функционируют термостаты и датчики температуры, так как их сбои могут привести к неэффективной работе системы отопления.

Чистка фильтров

Фильтры, установленные в смесительном узле, играют важную роль в предотвращении попадания загрязнений в систему отопления. Они должны регулярно очищаться от накопившихся отложений. Для этого необходимо отключить систему, снять фильтры и промыть их под струей воды. В случае сильного загрязнения может потребоваться использование специальных чистящих средств. После очистки фильтры устанавливаются обратно, и система запускается для проверки работоспособности.

Диагностика смесительного узла

Диагностика смесительного узла включает в себя проверку его работы и выявление возможных неисправностей. Основные параметры, которые следует контролировать, это температура на входе и выходе из узла, а также давление в системе. Для диагностики можно использовать манометры и термометры, которые помогут определить, соответствует ли работа узла заданным параметрам.

Проверка температуры

Температура на входе и выходе из смесительного узла должна находиться в пределах, установленных проектом. Если температура на выходе значительно ниже, чем на входе, это может свидетельствовать о засорении трубопроводов или неисправности смесителя. В таком случае необходимо провести дополнительную диагностику и, при необходимости, очистку системы.

Проверка давления

Давление в системе также является важным показателем. Нормальное рабочее давление должно находиться в пределах 1-2 бар. Если давление ниже нормы, это может указывать на утечку в системе или недостаток воды. В случае превышения давления следует проверить работу предохранительного клапана и наличие воздуха в системе, который может вызывать гидравлические удары.

Заключение

Регулярное обслуживание и диагностика смесительного узла для теплого пола являются ключевыми факторами для обеспечения его надежной и эффективной работы. Следуя рекомендациям по проверке состояния компонентов, чистке фильтров и контролю температуры и давления, можно значительно продлить срок службы системы отопления и избежать дорогостоящих ремонтов.

Вопрос-ответ

Почему на теплом полу подача горячая, а обратка холодная?

Многое зависит от конструкции, длины веток, количества веток. Наиболее распространенной причиной является завоздушивание веток теплого пола. В этой ситуации проток очень маленький (мешает воздух), поэтому подача горячая, а обратка холодная.

Как работает термоголовка на смесительном узле?

Термоголовка, обнаружив сенсор-датчиком отклонение температуры теплоносителя, открывает регулирующий клапан. В результате из котла поступает больше горячего теплоносителя, а температура на подаче в контуры возрастает. При этом увеличивается температура поверхности пола и его теплоотдача, компенсирующая тепловые потери.

Как работает смесительный узел с байпасом?

При возрастании температуры выше порогового значения его шток меняет положение, перекрывая путь потоку жидкости. Ее количество, поступающее в теплообменник, уменьшается вплоть до нуля. Теплоноситель начинает течь по малому контуру – через байпас. Как только он достаточно остынет, открывается путь по большому кругу.

Советы

СОВЕТ №1

Перед началом сборки смесительного узла для теплого пола, тщательно изучите инструкцию производителя и схемы подключения. Это поможет избежать ошибок и упростит процесс монтажа.

СОВЕТ №2

Обратите внимание на выбор компонентов смесительного узла. Используйте качественные краны, насосы и термостаты, чтобы обеспечить надежную работу системы и продлить ее срок службы.

СОВЕТ №3

При настройке и регулировке смесительного узла, проводите тестирование системы на разных режимах работы. Это позволит вам выявить возможные проблемы и оптимизировать распределение тепла по помещению.

СОВЕТ №4

Не забывайте о регулярном обслуживании смесительного узла. Периодическая проверка и чистка компонентов помогут избежать засоров и продлить срок службы системы теплого пола.
