В условиях роста цен на энергоносители создание газового котла своими руками становится актуальным для владельцев гаражей, саун и дач. В статье представлены инструкции и чертежи для изготовления эффективного и безопасного газового котла из доступных материалов, таких как баллоны, газовые колонки или плиты. Вы узнаете о различных вариантах конструкций, что поможет выбрать подходящий вариант, а также получите советы для успешной реализации проекта.

Котел своими руками

Создание газового котла своими руками — задача, требующая глубоких знаний в области инженерии и безопасности. Эксперты подчеркивают, что прежде всего необходимо тщательно изучить действующие нормы и правила, касающиеся газового оборудования. Неправильная сборка может привести к серьезным последствиям, включая утечки газа и пожары.

При разработке чертежей важно учитывать не только технические характеристики, но и материалы, которые будут использованы. Специалисты рекомендуют использовать качественные компоненты, чтобы обеспечить долговечность и надежность устройства. Также стоит обратить внимание на систему вентиляции и дымоотведения, так как это критически важно для безопасной работы котла.

Кроме того, эксперты советуют проконсультироваться с профессионалами на каждом этапе сборки, чтобы избежать ошибок и повысить эффективность работы котла. В конечном итоге, самостоятельное изготовление газового котла может быть интересным проектом, но требует серьезного подхода и ответственности.

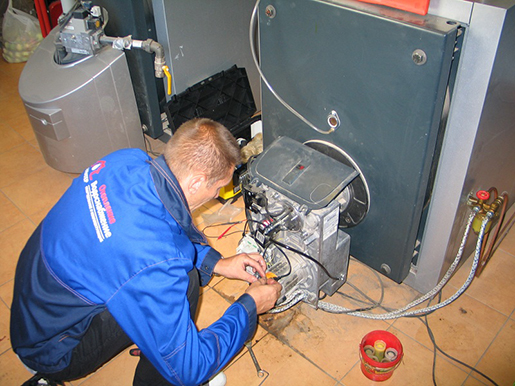

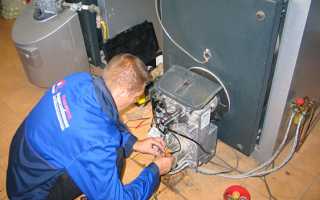

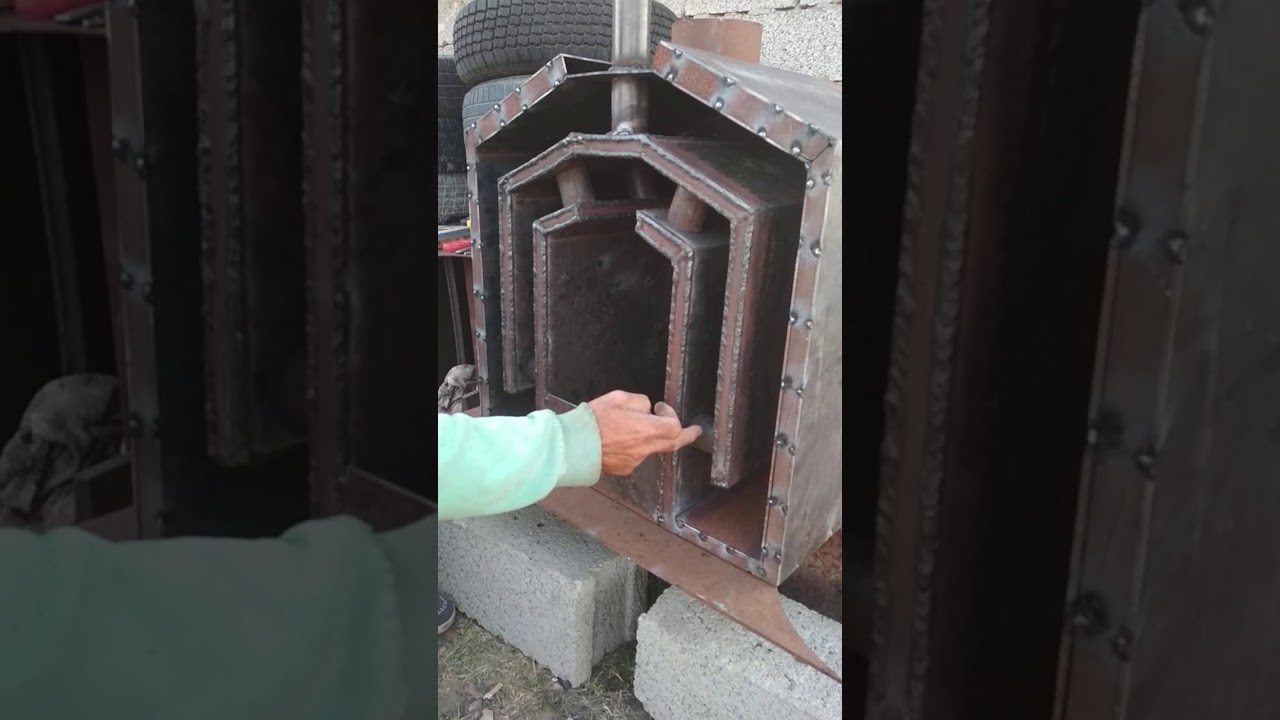

Котёл будущего идём к завершению

Из газовой колонки

Для обогрева небольших помещений, таких как гаражи или сауны, с наличием определенных навыков можно самостоятельно создать отопительный котел из газовой колонки, внеся в нее некоторые изменения. Как именно изготовить такой газовый котел и какие чертежи понадобятся для этой переделки? Газовая колонка обладает высокой производительностью, которая избыточна для отопления, и потребляет значительное количество газа.

Чтобы снизить расход газа, можно установить две китайские газовые горелки, предварительно увеличив диаметр жиклеров на 1 мм. В качестве расширительного бака подойдет газовый баллон или пластиковая емкость. Расширительный бак рекомендуется устанавливать на подающей линии, чтобы избежать создания разрежения при работе насоса.

Насос можно приобрести новый или использовать бывший в эксплуатации, например, от стиральной машины. Если в автоматическом блоке колонки имеется таймер, он будет периодически отключать ваш миникотел. В этом случае стоит заменить блок управления на новый, без таймера. Данное устройство также может функционировать на газе из баллона.

Интересные факты

Вот несколько интересных фактов о создании газового котла своими руками:

1. Принцип работы: Газовые котлы работают на основе принципа конвекции, где горячие газы от сгорания газа нагревают теплообменник, передавая тепло воде. При самостоятельном изготовлении важно учитывать правильное распределение тепла и вентиляцию, чтобы избежать перегрева и обеспечить безопасность.

2. Материалы и безопасность: Для создания газового котла своими руками необходимо использовать специальные жаропрочные материалы и компоненты, такие как нержавеющая сталь или чугун. Неправильный выбор материалов может привести к утечкам газа или перегреву, что делает соблюдение стандартов безопасности критически важным.

3. Чертежи и схемы: Существуют множество доступных чертежей и схем для самодельных газовых котлов, однако важно понимать, что даже небольшие ошибки в расчетах могут привести к неэффективной работе устройства или его поломке. Поэтому рекомендуется тщательно изучить существующие проекты и, при необходимости, проконсультироваться с профессионалами перед началом сборки.

газовий медний катёл 150квд для закритий системы. 3млн.

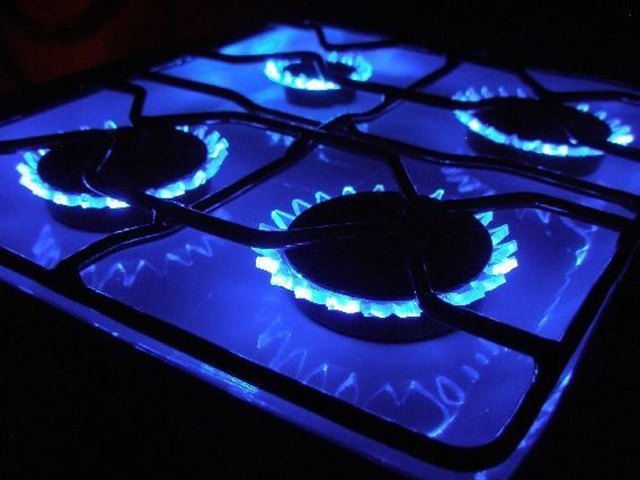

Из газовой плиты

Создать котел из газовой плиты довольно сложно, однако можно соорудить нечто подобное своими руками. Такое устройство может быть полезным в межсезонье, когда центральное отопление еще не работает, а в квартире уже становится холодно. Из-за ограниченной мощности этого устройства невозможно обеспечить полноценный обогрев в сильные морозы.

Для начала необходимо установить металлическую емкость с водой на одну из конфорок для ее нагрева. Сверху на емкость подключаются трубы, которые ведут к пластиковому трубопроводу, а в нижней части резервуара устанавливается обратка. Затем монтируется насос, который будет подавать воду в радиаторы.

В случае отключения электричества можно использовать блок бесперебойного питания от компьютера. Для обеспечения безопасности работы такого отопительного устройства рекомендуется подключить расширительный бачок, для чего подойдет ненужный небольшой газовый баллон или пластиковая емкость. Также не будет лишним установить предохранительный клапан, который сработает в случае, если вы забудете включить циркуляционный насос или возникнут проблемы с его электропитанием.

Из баллона

Для создания устройства потребуется газовый баллон, а котел будет функционировать по принципу пиролизного котла, где теплоноситель нагревается за счет сжигания газа. Чтобы изготовить такое оборудование самостоятельно, вам понадобятся:

• газовый баллон объемом 50 литров (этого достаточно для обогрева помещения площадью до 70 кв.м);
• сварочный аппарат;
• электроды;
• болгарка или газовый резак;
• металлический лист.

Можно вырезать боковую дверцу для загрузки топлива или загружать его сверху. Верхняя часть баллона срезается, а срезанная часть, после небольшой доработки и установки ручек, используется в качестве крышки. Внутрь баллона помещается поршень с нижней насадкой, которая представляет собой полую трубу, через которую поступает воздух для горения. К нижней части поршня приваривается «блин», который немного меньше по диаметру, чем сам баллон.

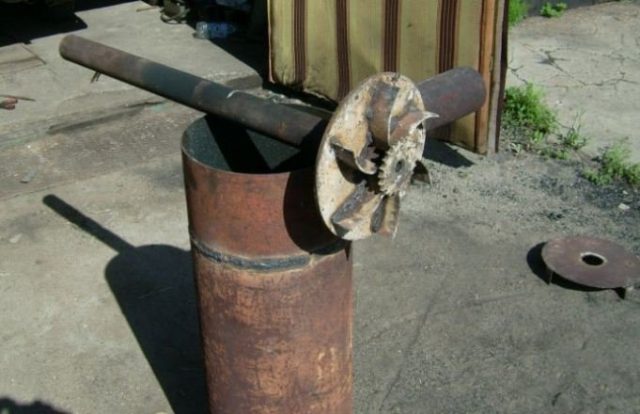

К этому «блину» привариваются изогнутые лопасти (их можно вырезать из самого баллона) для создания вихревого потока над тлеющим топливом. Приваренная к лопастям окружность из металла меньшего диаметра, чем «блин», будет предотвращать появление открытого пламени. Такая конструкция обеспечивает медленное тление, а газ, поднимаясь, будет сгорать в верхней части устройства.

Сбоку баллона вырезается отверстие для дымохода, к которому приваривается труба для отвода дыма, выводимая наружу. Дымоходная труба изготавливается из труб разного диаметра: боковое колено длиной 0,15 м и вертикальная часть длиной 0,2 м. Разница в диаметрах создаст двухступенчатую тягу, которая будет более пассивной по сравнению с трубой одного размера, что обеспечит длительное горение, до 10 часов.

Водяную рубашку для отопления можно сделать различными способами — вокруг корпуса баллона или вокруг дымохода. Агрегат с теплоносителем, расположенный вокруг дымохода, более экономичен, так как использует тепло, которое обычно уходит в атмосферу. К рубашке подводятся трубы отопления, а на подающей верхней трубе устанавливается расширительный бак, который можно изготовить из небольшого баллона. Также устанавливается насос для обеспечения принудительной циркуляции.

Из твердотопливного котла

Когда к дому подводят газовую магистраль, владельцы твердотопливных котлов начинают размышлять о том, как преобразовать свой котел в газовый. Однако простая установка газовой горелки в нижней части устройства не приведет к экономии. Твердотопливные котлы не предназначены для работы на газе, и в таком случае значительная часть тепла будет теряться через дымоход.

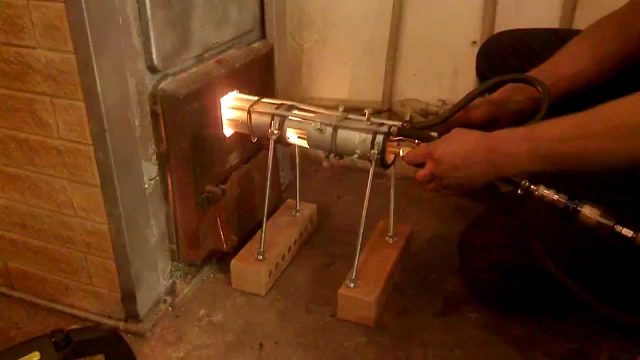

Для получения модернизированного котла с высоким коэффициентом полезного действия необходимо существенно изменить конструкцию твердотопливного агрегата. Однако после таких изменений использовать его как твердотопливный котел уже не получится. Модернизация включает приваривание металлических труб диаметром один дюйм над горелкой.

В этом случае пламя горелки будет направлено не в дымоход, а будет передавать тепловую энергию воде, циркулирующей в трубах. Сначала необходимо демонтировать котел и снять его кожух. Перед началом работ важно учесть несколько нюансов:

• трубы устанавливаются на высоте 30 мм от горелки;
• чтобы избежать застоя жидкости и ее закипания, трубы располагаются под углом;
• трубы размещаются в виде шахматного порядка в три яруса, расстояние между ними должно составлять 1,5-2,0 см.

С внешней стороны котла с помощью болгарки вырезается отверстие в водяной рубашке с небольшим запасом для удобства приваривания.

Для сверления отверстий в металле под трубы потребуется коронка с победитовыми насадками. Диаметр коронки должен быть немного больше диаметра труб, чтобы обеспечить возможность наклона.

Во время сверления место следует периодически смазывать мыльной водой, чтобы предотвратить перегрев и повреждение победитовых насадок. Трубы лучше всего приваривать с помощью газовой горелки. После того как все трубы будут приварены, необходимо герметизировать водяную рубашку. В центре приварите штырь из арматуры, который предотвратит раздувание котла.

Затем заварите отверстие в водяной рубашке по всему периметру. Перед установкой котла в него заливают воду и проверяют на наличие течей. Если они обнаружены, необходимо снова вырезать участок и заварить место утечки.

Конструктивные особенности котлов

Турбированные

Турбированный газовый котел характеризуется наличием коаксиального дымохода, который представляет собой конструкцию, состоящую из трубы в трубе. Внешняя труба большего диаметра предназначена для вывода продуктов сгорания газа на улицу, а внутренняя труба меньшего диаметра обеспечивает поступление воздуха для горения. Этот воздух предварительно нагревается выходящими газами, что способствует повышению экономичности устройства.

В таких котлах установлен вентилятор с принудительной тягой, который обеспечивает подачу воздуха в камеру сгорания. Данная камера, как правило, изготавливается из меди или медных сплавов, хотя иногда используется и чугун.

На баллонном газе, на пропане, на сжиженном газе

При преобразовании котла для работы на газе можно использовать не только магистральный газ. Ваш самодельный котел также может функционировать на сжиженном газе или пропане. Для подключения к баллонному газу потребуется установить редуктор, так как газ в баллонах находится под высоким давлением.

В некоторых ситуациях может понадобиться заменить форсунки на более мелкие. Чтобы избежать постоянной замены баллонов, можно объединить несколько из них. Учитывая, что для отопления дома площадью около 100 кв.м и обеспечения горячей водой за неделю в среднем расходуется 2 баллона, можно рассчитать необходимое количество подключаемых газовых емкостей.

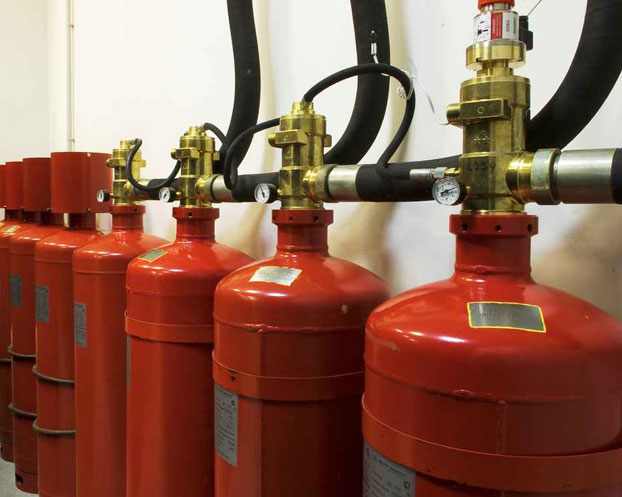

Для удобства и более эффективного использования газа баллоны можно соединить в так называемую рампу, которая позволяет объединить до 10 баллонов. Рампа состоит из двухплечевого коллектора, который делит всю группу емкостей на две части. Когда газ в основной группе заканчивается, происходит автоматическое переключение на дополнительную группу.

От чего зависит экономичность котла?

Ключевым показателем эффективности котла является его коэффициент полезного действия (КПД). В среднем, КПД различных моделей колеблется в диапазоне от 90% до 94%. Однако конденсационные теплогенераторы могут похвастаться еще более высоким КПД, превышающим 100%, благодаря использованию конденсата, образующегося при сгорании газа для нагрева теплоносителя.

На экономичность котла также влияет тип камеры сгорания — открытая или закрытая. В закрытой камере сгорание газа происходит более эффективно, что минимизирует выбросы угарного газа в атмосферу. Важно правильно подобрать мощность котла: если он будет слишком мощным, то будет часто включаться и выключаться, что приведет к увеличенному расходу газа.

С другой стороны, недостаточная мощность может привести к перегрузке теплогенератора, что значительно сократит его срок службы. Эффективную работу котла обеспечит автоматизированная система, которая будет реагировать на изменения температуры в помещении. И, конечно, нельзя забывать об утеплении дома, ведь даже самый экономичный котел не сможет компенсировать потери тепла, если ваше жилье плохо изолировано.

Видео о самодельном газовом котле:

Хороший газовый котел отопления своими руками

Безопасность и нормы газоснабжения

При проектировании и изготовлении газового котла своими руками крайне важно учитывать вопросы безопасности и соблюдения норм газоснабжения. Неправильная установка или эксплуатация газового оборудования может привести к серьезным последствиям, включая утечки газа, взрывы и отравления угарным газом.

Первое, на что следует обратить внимание, это соответствие проектируемого котла действующим стандартам и нормам. В каждой стране существуют свои правила, регулирующие использование газового оборудования. Например, в России это правила, установленные в Государственном стандарте и Госнадзоре. Перед началом работ обязательно ознакомьтесь с актуальными требованиями.

При проектировании котла необходимо учитывать следующие аспекты:

• Материалы: Используйте только сертифицированные и проверенные материалы, которые подходят для работы с газом. Это касается как корпуса котла, так и трубопроводов.
• Система вентиляции: Обеспечьте достаточную вентиляцию в помещении, где будет установлен котел. Это поможет избежать накопления угарного газа и обеспечит безопасное сжигание газа.
• Датчики безопасности: Рекомендуется установить датчики утечки газа и угарного газа. Они помогут своевременно обнаружить проблему и предотвратить опасные ситуации.

Также важно правильно организовать подводку газа к котлу. Все соединения должны быть герметичными, а трубы – соответствовать стандартам по диаметру и материалу. Используйте только качественные фитинги и уплотнители, чтобы избежать утечек.

Перед запуском котла обязательно проведите тестирование на утечки. Для этого можно использовать мыльный раствор: нанесите его на соединения, и если появятся пузырьки, это будет свидетельствовать о наличии утечки. В случае обнаружения проблем, немедленно устраните их.

Не забывайте о регулярном техническом обслуживании котла. Это включает в себя проверку состояния всех компонентов, чистку теплообменника и контроль за работой датчиков. Регулярное обслуживание поможет продлить срок службы котла и обеспечить его безопасную эксплуатацию.

В заключение, безопасность при работе с газовым оборудованием – это не только соблюдение норм и правил, но и ваша ответственность. Если у вас нет достаточного опыта или знаний, лучше обратиться к профессионалам для установки и обслуживания газового котла.

Вопрос-ответ

Какие материалы понадобятся для сборки газового котла?

Для сборки газового котла вам понадобятся: стальной или чугунный корпус, теплообменник, газовая горелка, термостат, насос, трубопроводы, а также различные крепежные элементы и изоляционные материалы. Не забудьте также о системах безопасности, таких как датчики утечки газа и автоматические отключатели.

Как обеспечить безопасность при работе с газовым котлом?

Для обеспечения безопасности необходимо установить газовый котел в хорошо вентилируемом помещении, использовать качественные материалы и компоненты, а также следовать всем инструкциям по сборке и эксплуатации. Рекомендуется также установить системы автоматического отключения и регулярно проводить техническое обслуживание.

Где найти чертежи для самостоятельной сборки газового котла?

Чертежи для сборки газового котла можно найти в специализированных книгах по отоплению, на форумах и сайтах, посвященных самодельным устройствам. Также существуют онлайн-ресурсы и сообщества, где опытные мастера делятся своими проектами и чертежами, что может быть полезно для вашей работы.

Советы

СОВЕТ №1

Перед началом сборки газового котла обязательно ознакомьтесь с местными нормами и правилами, касающимися установки газового оборудования. Это поможет избежать штрафов и обеспечит безопасность вашей конструкции.

СОВЕТ №2

Используйте качественные материалы и комплектующие. Некачественные детали могут привести к поломкам и даже аварийным ситуациям. Обратите внимание на сертификаты и отзывы о производителях.

СОВЕТ №3

Составьте подробный план и чертежи вашего котла, учитывая все размеры и технические характеристики. Это поможет избежать ошибок в процессе сборки и упростит дальнейшую эксплуатацию устройства.

СОВЕТ №4

Не забывайте о безопасности: установите газовый котел в хорошо проветриваемом помещении и позаботьтесь о наличии датчиков утечки газа. Регулярно проверяйте оборудование на наличие неисправностей.
