Как Сбросить Бортовой Компьютер Ваз 2114

Инструкция по эксплуатации бортового компьютера ВАЗ-2115
Автомобили, произведенные на территории Российской Федерации, комплектуются компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником по состоянию автомобиля. Он необходим водителю для того, чтобы понимать, в каком состоянии находится его авто, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

1. Контроль количества топлива, залитого в бак.
2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

• передачи информации о показателях «в режиме онлайн»;
• вывода сведений на информационную панель;
• отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
• диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Кроме всего прочего, в зависимости от комплектации автомобиля, на его бортовой компьютер могут поступать следующие данные:

• информация о времени следующего технического обслуживания автомобиля;
• сведения о необходимости корректировок некоторых функций транспортного средства;
• предупреждение о необходимости продления страхового полиса;
• информация из органайзера;
• параметры, при которых в системе охлаждения автоматически будет включен вентилятор.

ооо «НПП ОРИОН»-БК — верный электронный помощник при эксплуатации автомобиля

Целый ряд современных автомобилей оснащен бортовыми компьютерами. Подобные программно-аппаратные комплексы:

• собирают данные с различных датчиков;
• анализируют проведенные измерения;
• отображают информацию о текущем состоянии различных систем транспортного средства на экран;
• выдают водителю соответствующие рекомендации.

Использование бортового компьютера позволяет своевременно выявлять явные и скрытые неисправности в работе автомобильных узлов, а значит, вовремя проводить необходимые ремонтные операции. В результате экономятся средства на диагностику в автосервисе, а эксплуатационный ресурс транспортного средства продлевается.

Функции бортового электронного комплекса

Автомобильный маршрутный компьютер выполняет массу функций. Среди них:

• контроль оборотов двигателя;
• слежение за температурой двигателя;
• мониторинг скорости автомобиля;
• измерение температуры воздуха внутри салона и вне автомобиля;
• выявление расхода топлива в зависимости от режима эксплуатации двигателя и кондиционера, загрузки транспортного средства, дорожных условий;
• замеры напряжения в бортовой сети;
• информирование о состоянии свечей и фильтров, уровне масла.

Данные о каждой обнаруженной неисправности отображаются на экране и автоматически заносятся в регистрационный блок. Здесь же хранится информация о правилах грамотной эксплуатации транспортного средства, способах устранении конкретной неисправности, данные о сервисных центрах. В той или иной ситуации бортовой компьютер выдает полезную информацию, соответствующую возникшей проблеме.

Среди дополнительных эксплуатационных возможностей маршрутного компьютера можно отметить:

• систему различных оповещений;
• отображение общего пробега автомобиля в километрах;
• планирование маршрутов с расчетом скорости движения и расхода топлива, указанием прохождения контрольных точек, а также с разработкой графика движения;
• составление отчетов обо всех событиях, происходящих в подконтрольных автомобильных системах;
• ручное и автоматическое управление кондиционером;
• симуляция радиоприемника или телевизора, выход в Интернет, осуществление громкой телефонной связи;
• функции монитора парктроника;
• функции октан-корректора для карбюраторных двигателей — коррекция угла опережения в момент запуска двигателя, при его эксплуатации, при переходе с одного вида топлива на другой; активизация многоискрового режима и прочее.

Таким образом, бортовой компьютер обладает большим количеством функциональных возможностей и настроек. Это позволяет владельцу транспортного средства подстраивать его работу под свои потребности. Эксплуатация маршрутного компьютера повышает комфорт и безопасность поездки.

Монтаж электронного управляющего центра

Существует несколько вариантов монтажа бортового компьютера. В частности, он может устанавливаться в стандартное гнездо, расположенное на приборной панели автомобиля, либо выноситься вне ее с вмонтированием лицевой панели в крышу машины. В первом случае обычно используется маршрутный компьютер штатных размеров — 1Din, 1/5Din, 2Din. Обе модели не создают никаких проблем при прохождении технического обслуживания.

Современный бортовой компьютер подсоединяется в разрыв:

• к датчикам уровня и расхода топлива, скорости;
• к колодке диагностики;
• к цепи зажигания;
• к другим штатным узлам автомобиля.

Следует отметить, что маршрутный компьютер доступно устанавливать на транспортные средства с различными двигателями — дизельными, карбюраторными, инжекторными.

Специфика электронных автомобильных систем БК от

Автомобильный бортовой компьютер «Орион БК» может работать в самых разных условиях — при низких/высоких температурах, значительном скоплении пыли, повышенном уровне влажности, существенных вибрационных нагрузках. Ведь подобный программно-аппаратный комплекс имеет:

• высокий уровень пыле- и влагозащиты IP66 по стандарту IEC-952;
• надежный фрезерованный алюминиевый корпус;
• систему ударо- и виброзащиты;
• пассивное охлаждение.

бортовой компьютер ваз 2114! Как обнулить параметры и настроить бортовой компьютер.

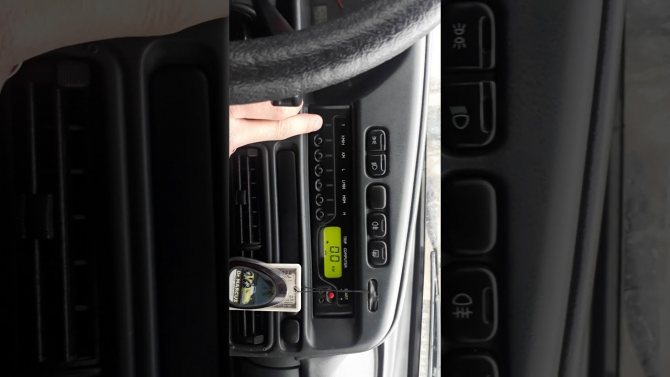

Как обнулить штатный борт компьютер на ваз 2114

https://youtube.com/watch?v=ebIKnbCM0Vs

Принцип функционирования бортового компьютера

Такие автомобили, как ВАЗ-2109, оснащались приборами, выполнявшими функцию маршрутизаторов. Напомним, что это были карбюраторные автомобили. А вот ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совершенно иного типа.

Поэтому основными функциями бортового компьютера на этих автомобилях является диагностика, а также управления работой едва ли не всех систем транспортного средства.

Принцип работы бортового компьютера на ВАЗ-2115 заключается в следующем:

• принятие при помощи блока управления сигналов, их последующая обработка и выдача необходимой информации на дисплей компьютера;
• возможность внесения некоторых корректировок;
• обработка сигналов, полученных от систем, которые не управляются контроллером. Если в машине возникла нештатная ситуация, на бортовой компьютер будет подан звуковой сигнал, а на его экране появятся сведения об ошибке.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

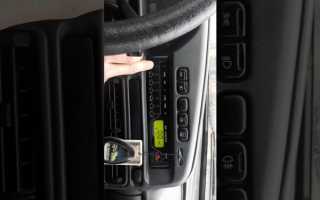

Как обнулить штатный борт компьютер на ваз 2114

Штатный бортовой компьютер 2114

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Значение и расшифровка кодов ошибок

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

Номер	Описание
1	Неполадки в функционировании микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала неполадки в работе электропроводки контроллера указателя уровня горючего. Возможен слишком высокий или низкий уровень сигнала, поступающего с датчика. Необходимо протестировать контроллер и прозвонить проводку.
4	Повышенное напряжение в бортовой сети.
8	Пониженное напряжение. Что делать: в этом и в предыдущем случае подлежит проверке аккумуляторная батарея и генератор.
12	Неполадки в работе диагностической цепи индикатора на приборной панели.
13	Блок управления не может определить сигнал, поступающий с кислородного контроллера.
14	С контроллера температуры хладагента поступает повышенный сигнал.
15	Проблема в работе ДТОЖ (датчика температуры охлаждающей жидкости) — бортовой компьютер фиксирует пониженный уровень сигнала.
16	В проводке авто повышенное напряжение.
17	Сниженное напряжение в проводке.
19	Зафиксированы проблемы в работе ДПКВ (датчика положения коленчатого вала). На блок управления подается некорректный сигнал.
21	Проблемы в работе контроллера ДПДЗ (датчика положения дросселя). Возможны неполадки в работе дросссельной заслонки. Проверяйте цепь подключения и датчик.
22	С ДПДЗ подается пониженный сигнал.
23	Контроллер температуры всасываемого воздуха подает повышенный сигнал.
24	Возникли проблемы в работе скоростного контроллера. Его отказ можно диагностировать по неработающему спидометру.
25	Пониженный сигнал с контроллера температуры поступающего воздуха.
27,28	Некорректный сигнал, поступающий с датчика СО.
33,34	Неисправности ДМРВ (датчика массового расхода воздуха). Проверьте цепь подключения расходомера и его работоспособность.
35	ЭБУ определил отклонение значений холостых оборотов. Возможна неисправность датчика.
41	Некорректный импульс, поступающий с контроллера фазы.
42	Неполадки в проводке подключения электронного зажигания.
43	С контроллера детонации подается некорректный импульс.
44,45	Проблемы с составом горючей смеси. Он может быть обедненный либо переобогащенный.
49	Проверка потери вакуума.
51,52	Неполадки в функционировании ППЗУ либо ОЗУ.
53	Отсутствует импульс контроллера СО. Обрыв цепи или поломка датчика.
54	Не поступает импульс с контроллера октан-корректора.
55	При пониженной нагрузке на силовой агрегат ЭБУ фиксирует обеднение.
61	Неполадки в работе кислородного контроллера.

Эти коды могут складываться, если у вас отобразилась цифра 6, это может обозначать ошибки 2 и 4 или при цифре 9 — ошибки 1 и 8.

Чтобы при диагностике сразу считать и расшифровать неполадки, желательно скачать и всегда возить с собой распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости модели авто. Чтобы прочитать коды, необходимо знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом KV Avtoservis).

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Иногда случается и так, что при полной исправности автомобиля бортовой компьютер напрочь отказывается работать. Как же поступить в таком случае?
Конечно же, можно попытаться устранить проблему самостоятельно. Но все-таки гораздо лучше, если этим займется настоящий специалист. Именно он сможет достоверно определить причину неисправности прибора.

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предупредить проблему, нежели потом ее решать. Поэтому каждый автомобиль следует содержать в нормальном состоянии, вовремя проходить технический осмотр и менять запчасти, вышедшие из строя. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Только в таком случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнут нештатные ситуации, связанные с неправильной эксплуатацией автомобиля.

Подключение бортового компьютера ВАЗ-2114: схема подключения и коды ошибок

До недавнего времени электроника в авто была роскошью, но сегодня это не так. Все чаще в базовую комплектацию транспортных средств входят электронные устройства. Они упрощают жизнь автовладельца, обеспечивая комфорт при эксплуатации машины и контроль работы разных систем/узлов. К сожалению, бюджетные отечественные машины (например, ВАЗ 2115) лишены этого.

Узнайте стоимость подключения бортового компьютера онлайн за 3 минуты

Не тратьте время впустую – воспользуйтесь поиском Uremont и получите предложения ближайших сервисов с конкретными ценами! Получить цены

Бортовой компьютер ВАЗ-2114: установка и настройка

Штатное оборудование этого автомобиля позволяет владельцу отслеживать ситуацию ориентируясь на базовые приборы (например, спидометр). Точность таких измерений относительна, поэтому проводят установку бортового компьютера (например, на ВАЗ-2114).

Устройства (например, “Мультитроникс”, “Гамма”, “Орион”) отличаются стоимостью и функционалом. Если вы подключите электронный контроллер, будете получать точную информацию о работе автосистем. Считывая неисправности, “голова” заранее даст сигнал о потенциальных проблемах. Автовладелец сможет предотвратить неприятность и избежать более серьезных поломок.

Базово бортовой компьютер на ВАЗ-2114 представлен моделью 3857010. Его монтируют на панели справа. Если это не предусмотрено, производитель оставляет заглушку и девятиконтактный разъем под ней. Если установить этот БК, дисплей отражает:

• длительность поездки (с учетом остановок и без них);
• примерную усредненную скорость в пути;
• календарь и время;
• использованное топливо за поездку (в среднем, вообще и в настоящем времени);
• сигнал о малом количестве ТВС в баке;
• пройденный в пути километраж;
• напряжение автосети (сигнал о его падении ниже допустимого).

Перед установкой этой и других моделей (например, Multitronics), подготовьтесь к процедуре заранее.

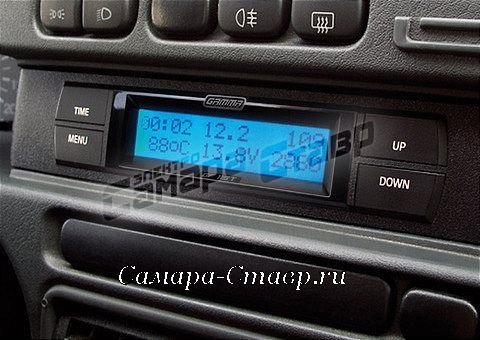

Gamma GF 115T компьютер для ВАЗ 2115 (Лада Самара 2) и ВАЗ 2109 (Лада Самара)

Цена при заказе в интернет-магазине.

Если вы проживаете в Самаре и хотите приобрести товар в интернет-магазине, то вам необходимо будет оформить заказ, выбрав Способ доставки «Курьером по Самаре».

Цена, по которой товар продается в розничном магазине по адресу: г. Самара, ул. Партизанская, 56а, ТЦ «Каскад», офис 206.

Если цена розничного магазина не указана, то в розничном магазине товар продается по цене интернет-магазина.

Это статус товара, отображающий информацию о наличии товара на складе.

Данный товар есть на складе магазина, и будет отправлен вам в кратчайшие сроки без предзаказа.

На данный момент этого товара нет в наличии, но мы ожидаем его поступления от производителя. Как только товар поступит в магазин, он будет отправлен вам.

Сроки поступления товара в магазин вам сообщит оператор.

Данного товара нет в наличии на складе магазина, но мы сможем привезти его специально для вас, если вы оформите заказ.

Подключение бортового компьютера на ВАЗ

Если решили подключать устройство самостоятельно, изучите инструкцию (она прилагается к агрегату). Специальные навыки не нужны, но мы рекомендуем изучить заранее алгоритм действий и найти видео с детальным описанием работы. В “люксовой” комплектации ставят АМК-211501 (дополнена функционалом для диагностики ЭСУД). Он позволяет заранее нагреть свечи зажигания и автоматизировать работу вентилятора, регулируя этим температуру.

Подключение бортового компьютера 2114 помогает отслеживать текущее состояние автосистем. Расшифровать сбои можно по кодам. Если горит сигнал “Ошибки отсутствуют” — все хорошо. Перечень идентификаторов большой — ниже мы перечисляем только некоторые их них:

• 0172 (обогащенное топливо);
• 0134 (кислородный датчик не активен);
• 0300 (зажигание с “пропусками”);
• 0505 (регулятор холостого хода сбоит);
• 0116 (ошибка температуры хладагента);
• 0340 (ошибка датчика фаз).

Как снять БК

Автовладельцы иногда решают заменить предустановленный заводской вариант альтернативным. Если гарантия на устройство действует, при снятии она “слетит”. Работа начинается со снятия “-” клеммы АКБ, чтобы не испортить проводку и не получить удар током. Уберите магнитолу с консоли, снимите наружную панель аудиосистемы и извлеките музыкальный агрегат со всеми проводами. В образовавшемся отверстии будет “бортовик”. Если устанавливать новое устройство не собираетесь, соедините проводку (или проводите монтаж нового БК). Соберите все в обратной последовательности.

Неисправности и настройка бортового компьютера на ВАЗ-2114.

Часто дополнительных манипуляций не требуется — достаточно ввести параметры по инструкции производителя. Если БК не функционирует, проверьте предохранитель и провода на целостность. При “глюках” системы попробуйте ее “обнулить”. Для этого нажмите кнопку reset, отсоедините разъем или аккумуляторные клеммы.

При необходимости сброса ошибок прогревают мотор, отключают батарею на 15 минут и подключают обратно. Ключ в замке зажигания проворачивают, останавливая его в предпусковом положении. После включения всех ламп и указателей на приборной панели оставляют ключ на пару минут, затем возвращают его обратно.

После выполнения действий, описанных выше, запустите ДВС и дайте авто поработать на холостых, не нажимая педаль газа. Повторите процедуру несколько раз, чтобы обнулить систему. Если способ не сработал, воспользуйтесь “программным” аналогом. При появлении на дисплее сигнала, разберитесь в ситуации.

Обнуляем мозги ВАЗ

Для того чтобы «обнулить мозги» или перезагрузить компьютер автомобиля ВАЗ, нажимаем на кнопочку сброса суточного пробега, не отпуская переводим ключ на старт. Комбинация прибора переходит в режим самотестирования. Происходит трёхкратное отклонение всех стрелок (тахометра, спидометра, темп. двигана, топлива). Если в это время ещё раз нажать на клавишу суточного пробега двигателя на панели пробега выйдет версия прошивы, если ещё раз нажать покажет ошибки. Если ошибок нет, показывает НОЛЬ. Если ошибки есть запоминаем их, нажимаем на клавишу суточного пробега на 2-3 сек и обнуляем ошибку (выходит НОЛЬ).

Обнуление компьютера после снятия аккумулятора на ВАЗ

При снятии аккумулятора происходит обнуление компьютера и стирание текущих данных о работе датчиков. Вот в этом и скрывается основная проблема.Так как при установки аккумулятора обратно не соблюдаются элементарные условия для нормального дальнейшего функционирования автомобиля. Для этого необходимо выполнить правильное подключение нового аккумулятора, чтобы двигатель в последствии радовал своей работой, а не доставлял неприятности.

1. Прогреваем двигатель до рабочей температуры, желательно в движении.
2. Снимаем МИНУСОВУЮ клемму с аккумулятора на 3 минуты, происходить «обнуление» памяти компьютера.
3. Устанавливаем клемму обратно. Если аккумулятор снимался полностью сначала подключаем ПЛЮСОВУЮ клемму
4. НЕ ДОТРАГИВАЯСЬ до педали газа заводим двигатель.
5. Прогреваем в течении 10-15 минут, происходит сбор информации с датчиков бортовых систем.
6. Выключаем зажигание для записи данных в память компьютера.
7. Заводим двигатель и осуществляем разгон да 50-60 км/ч с последующей полной остановкой.
8. Выключаем зажигание для записи в память компьютера данных от датчиков скорости, коробки, и т.п. работавших при движении.

Источник

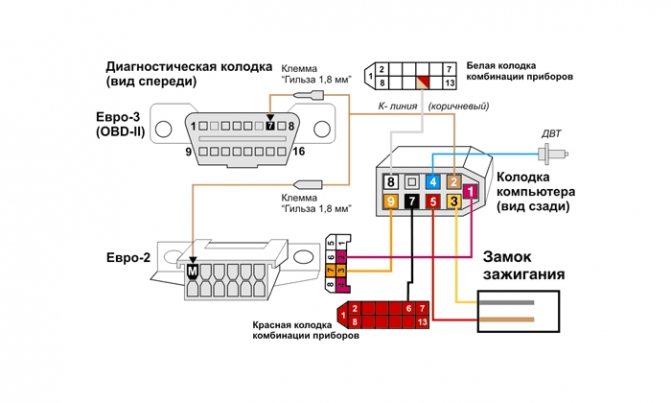

Схема подключения бортового компьютера на ВАЗ 2114

• отсоединяют клеммы АКБ;
• демонтируют крышку с “приборки”;
• открывают доступ к разъему, отвечающему за диагностику;
• убирают часть консоли;
• подключают метровый кусок провода (смотрите изображение ниже);

Преимущества бортовой системы

Она позволяет мониторить работу автомобиля “здесь и сейчас”, благодаря связи с блоком управления и датчиками. На экран в адаптированном виде выводятся показатели, чтобы водитель быстро сориентировался в ситуации. БК обеспечивает сбор, коррекцию, анализ и выдачу точных данных о состоянии машины. Теоретически все данные можно высчитать своими силами (это неудобно). Оперативно получать технические данные (например, температуру двигателя и расход горючего) в режиме реального времени дает водителю возможность своевременно принять необходимые меры по исправлению ситуации.

Как Сбросить Бортовой Компьютер Ваз 2114

Инструкция по эксплуатации бортового компьютера ВАЗ-2115

Автомобили, произведенные на территории Российской Федерации, комплектуются компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать неким электронным справочником по состоянию автомобиля. Он необходим водителю для того, чтобы понимать, в каком состоянии находится его авто, а также какие неисправности в нем появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли такие функции:

1. Контроль количества топлива, залитого в бак.
2. Приблизительный расчет расстояния, которое можно проехать на оставшемся в баке топливе.
3. Отслеживание показателей температуры охлаждающей жидкости в моторе, а также недопущение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

• передачи информации о показателях «в режиме онлайн»;
• вывода сведений на информационную панель;
• отражения маршрутных параметров, таких как текущий расход топлива, время в пути, количество преодоленных километров и т. д.;
• диагностики состояния мотора с последующим выводом ошибок на экран бортового компьютера.

Оптимальный вариант

Бортовой компьютер на ВАЗ 2114 модели Штат 115*24 имеет множество функций, которые позволяют водителю корректировать рабочее состояние некоторых узлов по своему усмотрению. Но отличительной чертой этого устройства является возможность считывать ошибки с датчиков. Не каждая модель имеет эту функцию, поэтому стоит обратить внимание при выборе борт-компьютера на эту незначительную деталь.

Конечно, это сильно не влияет на работу системы, но возможность получить дополнительную информацию с датчиков помогает своевременно найти и устранить поломки. Другая важная деталь, которую должен иметь маршрутный компьютер, — сохранение и сброс настроек системы. Для того чтобы машина работала максимально эффективно, устройство подбирает особенный режим работы некоторых приборов и узлов, а затем сохраняет их. При изменении в конфигурации автомобиля — установке новых деталей или замене топлива на другую марку — придется обнулить настройки. Большинство устройств поддерживает автоматическое обнуление параметров работы. Если восстановить прежнюю конфигурацию, то компьютер автоматически вернет старые настройки. Эта функция помогает водителю сохранить свое время, избежав ручной настройки электроники в машине, поэтому желательно, чтобы маршрутный компьютер обладал такой опцией.

Принцип функционирования бортового компьютера

Такие автомобили, как ВАЗ-2109, оснащались приборами, выполнявшими функцию маршрутизаторов. Напомним, что это были карбюраторные автомобили. А вот ВАЗ-2114 и 2115 начали оснащать уже инжекторными силовыми установками, что потребовало применения устройств совершенно иного типа.

Поэтому основными функциями бортового компьютера на этих автомобилях является диагностика, а также управления работой едва ли не всех систем транспортного средства.

Принцип работы бортового компьютера на ВАЗ-2115 заключается в следующем:

• принятие при помощи блока управления сигналов, их последующая обработка и выдача необходимой информации на дисплей компьютера;
• возможность внесения некоторых корректировок;
• обработка сигналов, полученных от систем, которые не управляются контроллером. Если в машине возникла нештатная ситуация, на бортовой компьютер будет подан звуковой сигнал, а на его экране появятся сведения об ошибке.

Основные отличия БК от панели приборов

Компьютер способен информировать водителя о фактическом и усредненном расходе топлива. Особенно актуальна данная информация во время длительных переездов. Плюс ко всему, БК способен отслеживать температуру различных систем автомобиля и информировать водителя об опасности перегрева.

Некоторые современные устройства также предупреждают владельца транспортного средства о вероятности образования гололеда на дороге. Всех этих способностей лишена панель приборов.

Основной задачей любого БК является сбор наиболее важных параметров систем транспортного средства, обработка данных и вывод конечной информации в доступной для водителя форме.

Вполне очевидно, что с таким помощником любая поездка станет безопасней, удобней и экономичней в плане затрат на топливо. Также опытные автомобилисты знают, что спидометр любого автомобиля подсчитывает обороты двигателя, обрабатывает полученные данные и выводит конечный результат. Но, если установить на авто колеса больше диаметра, фактическая скорость увеличится, но спидометр этого не отобразит. Бортовой компьютер обезопасит от подобных казусов, в отличие от панели управления.

Краткая инструкция по эксплуатации бортового компьютера

Приобретя автомобиль ВАЗ-2115, в комплекте с ним вы получите инструкцию по эксплуатации бортового компьютера. В ней подробно рассказано, как поступать в различных ситуациях. А теперь настало время поговорить о том, как правильно использовать бортовой компьютер на ВАЗ-2115. Для этого нужно:

Как обнулить штатный борт компьютер на ваз 2114

Штатный бортовой компьютер 2114

Обзор штатного бортового компьютера Ваз

2113 — 2115 Значения показаний маршрутного компьютера Как обнулить…

• изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если БК наделен многочисленными разнообразными функциями, разобраться с которыми самостоятельно невозможно;
• наибольшее внимание следует уделить символам и значкам, соответствующим аварийным командам;
• работа бортового компьютера ВАЗ-2115 регулируется при помощи специальной панели с кнопками. Разобравшись в том, какие функции выполняет та или иная кнопка, управлять БК будет намного легче.

Заучивать всевозможные коды ошибок не нужно. Лучше всего просто найти обозначения всех ошибок в Интернете, где они, кстати, находятся в свободном доступе, распечатать их на листок бумаги и постоянно возить с собой в машине. И когда вы увидите на информационном табло компьютера код той или иной ошибки, у вас не займет много времени понять, что именно он означает, нужно просто взглянуть на распечатанный ранее список.

Кстати, нередко бывает и так, что бортовой компьютер выдает сигнал опасности абсолютно безосновательно. Причиной этого может быть процессор бортового компьютера либо какой-то датчик, работающий некорректно. Помните, от ошибок электроники никто не застрахован. Тем не менее в подавляющем большинстве случаев бортовой компьютер ВАЗ-2115 работает достаточно правильно.

Представляем вашему вниманию наиболее распространенные коды ошибок с их расшифровкой:

• 2 – напряжение бортовой сети превышено;
• 3 – датчик уровня топлива работает некорректно;
• 4 – датчик, отвечающий за температурный режим мотора, неисправен;
• 5 – датчик температуры воздуха снаружи передает предупреждающие сигналы;
• 6 – перегрев мотора;
• 7 – в системе смазки автомобиля наблюдается очень низкое давление;
• 8 – в системе торможения обнаружились некоторые проблемы;
• 9 – низкий заряд аккумуляторной батареи.

Если во время движения на бортовом компьютере автомобиля появились цифры 4, 6 или 8, следует немедленно остановиться, устранить проблему и только после этого продолжить движение. Но после этого потребуется перезагрузка процессора. Ошибку можно сбросить, просто подержав нажатой несколько секунд клавишу суточного пробега.

Recommendations

Comments 40

у меня точно такой же.напиши что случилось

Я думаю что мой ЭБУ Январь 7.2 Автэл не совместим с ним просто((

у меня тоже январь, и работает.ведь судя по видео напряжение он показывает верно.температура внутри 222-так провод с датчиком не подключен.а ты подключился в диагностический разъем?верхний ряд, второй справа, кажется

Будет полезно: Инструкция как заменить рулевую рейку на мазде демио dw3w. замена рулевой рейки demio своими руками

у меня стоит бортовик х115 и все работает(так что конечно подключал)

А чем тебе старый не угодил?)

В нем информации меньше. не хватает (спидометра, мгновенного расхода, среднего расхода)

Если мне память не изменяет, то у меня такой же БК и средний расход он показывает, на счем мгновенного не помню, но л/час тоже есть. А чем теде спидометр в приборке не угодил?)))

Не знай))) Привык, что на маршрутном компьютере был

Я сегодня глянул, у меня Х114, наверно чем то отличается)

У тебя должно быть голосовое сопровождение

вот и все различие))

ясно) у тебя в сильную жару или холод, подглючивает БК?

Эммммм, в жару точно нет. А про холод сказать не могу, т.к. поставил его в апреле)))))

найди в инете инструкцию(если у тебя нету)тебе нужна девятая страница ! выдерни колодку имобилайзера и посмотри стоит ли у тебя перемычка как на рисунке в инструкции, если не стоит, то поставь воткни разъем обратно попробуй еще раз запустить бк, если не получится то вытащи разъем от имобилайзера обратно не втыкая попробуй еще раз (ЭТО ЕСЛИ ИМОБИЛАЙЗЕР У ТЕБЯ НЕАКТИВЕН!)

есть мозги которые закрыты и их надо взламывать

Что делать, если на ВАЗ-2115 перестал работать бортовой компьютер

Иногда случается и так, что при полной исправности автомобиля бортовой компьютер напрочь отказывается работать. Как же поступить в таком случае?
Конечно же, можно попытаться устранить проблему самостоятельно. Но все-таки гораздо лучше, если этим займется настоящий специалист. Именно он сможет достоверно определить причину неисправности прибора.

Но прежде чем ехать в сервисный центр, первое, что стоит сделать, – это проверить предохранитель F3, который мог попросту перегореть. Он установлен в цепи питания процессора ВАЗ-2115. Если после замены предохранителя бортовой компьютер и дальше не подает никаких признаков жизни, также можно проверить разъемы подключения к нему. Повторимся, что если вы не электрик, да и вообще не особо разбираетесь в электронике, эту задачу следует доверить профессионалу.

Помните, любую неисправность, которую показывает бортовой компьютер, можно устранить, как и поломку самого бортового компьютера. Но, как говорится, лучше предупредить проблему, нежели потом ее решать. Поэтому каждый автомобиль следует содержать в нормальном состоянии, вовремя проходить технический осмотр и менять запчасти, вышедшие из строя. Кроме всего прочего, лучше вообще не допускать поломки запчастей, а заменять их по мере износа. Только в таком случае управление автомобилем будет безопасным с технической точки зрения, а во время поездки не возникнут нештатные ситуации, связанные с неправильной эксплуатацией автомобиля.

Исправность вашего автомобиля – гарантия безопасности как водителя, так и пассажиров.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

• Home
• Автогараж
• Как Сбросить Бортовой Компьютер На Ваз 2114

Как Сбросить Бортовой Компьютер На Ваз 2114

СТАТ инструкции по бортовому компьютеру для ВАЗ 2114 и 2115. Что, почему и как

Инструкция по эксплуатации STAT на ВАЗ 2114 и 2115 поможет определить и понять назначение самолета. Основной функцией устройства является информирование водителя о техническом состоянии автомобиля. Используя коды, вы можете узнать состояние топливной системы, источника питания и других важных компонентов.

Некоторые варианты ВАЗ 2114 повышенной комфортности поставляются со стандартным BC, в то время как в других моделях есть место для установки вашего компьютера и всех необходимых вам разъемов. Установка качественного устройства обнаруживает автомобиль на ранней стадии и своевременно исправляет его.

СТАТ инструкция по бортовому компьютеру для ВАЗ 2114 и 2115

дает возможность изучить все параметры и ресурсы самолета. Принцип, лежащий в основе этого устройства, заключается в передаче показаний датчиков через блок управления. Затем данные обрабатываются и отображаются на экране в виде кодов. Использование BC позволяет диагностировать системы, которые не распознаются контроллером. Чрезвычайные ситуации обозначаются символическим символом, который отображается на табло и сопровождается звуковым сигналом.

Основные данные отображаются:

• Скоростной режим, топливный баланс, время в пути;
• Блок питания вращений;
• Состояние двигателя и температура двигателя;
• Расход топлива и пробег, которые могут привести автомобили в равновесие;
• Сетевое напряжение;
• Температура хладагента и положение дроссельной заслонки;
• Коды ошибок;
• Циркуляция воздуха, пройденное расстояние, средняя скорость и другие полезные параметры.

Описание маршрутного компьютера Gamma GF 115T

Маршрутный бортовой компьютер Gamma GF 115T – это первая модель бортового компьютера для автомобилей ВАЗ 2113-14-15 и ВАЗ 2108-09-099 от производителя Ferrum-Group.

Следующими моделями серии БК для автомобилей семейства Лада Самара и Лада Самара 2 являются компьютеры Gamma GF 215T, Gamma GF 315T и Gamma GF 415T.

Устанавливается бортовой компьютер GF 115T в специально отведённое место под маршрутный компьютер, которое есть во всех выше указаных автомобилях. Выполнен GF 115T в чёрном корпусе и оснащён текстовым двухстрочным дисплеем либо с синей, либо с зелёной подсветкой. Управляется БК с помощью 4 кнопок, которые расположены слева и справа от дисплея. Текстовый индикатор 16 символов 2 строки оптимизирован по углу обзора.

Подключается GF 115T просто, благодаря подробной инструкции по подключению и эксплуатации, которая прилагается в комплекте с изделием. В автомобилях Лада Самара 2 уже есть готовая фишка для подключения маршрутного компьютера, а значит для полного функционирования БК необходимо поключить еще провод К-линии в колодку диагностики для считывания данных с контроллера ( ЭБУ ).

Оснащён GF 115T следующим набором функций:

• диагностические параметры: поиск, расшифровка и удаление ошибок системы, распознавание версии контроллера и т.д.
• маршрутные параметры: средняя скорость за поездку, мгновенный расход топлива, средний расход топлива, прогноз пробега на оставшемся топливе, количество топлива в баке, время поездки и многое другое.
• аварийный сигнализатор всегда вовремя предупредит Вас об опасном напряжении бортовой сети, о низком уровне масла в двигателе, о превышении установленного скоростного режима, об опасной температуре охлаждающей жидкости и т.д.
• сроки ТО приятно подскажут Вам, когда следует заменить масло в двигателе, масло в КПП, тормозные колодки, ремень ГРМ и другое.

В сравнении с другими БК GF 115T отличается отсутствием речевого информатора, но выигрывает за счёт высокой надёжности, простотой использования и приемлемой ценой. Бортовые компьютеры Gamma отличаются хорошим качеством за умеренную плату. Это значит, что выбирая, GF 115Т для своего автомобиля вы приобретайте, надёжного помощника на каждый день.

Предназначен для установки на

• ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 Lada Samara 2
• ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Лада Самара

Gamma GF 115T совместим с контроллерами

• BOSCH M1.5.4/MP7.0/M7.9.7/
• Январь 5.1/VS 5.1/7.2/M7.3(Евро-3), «Интелма», «Автел».

Функциональность:

Маршрутного компьютера:

• остаток топлива в баке
• прогноз пробега на остатке топлива
• общий расход топлива
• расход топлива за одну поездку
• пройденное расстояние за поездку
• средний расход топлива за поездку
• цифровой спидометр
• средняя скорость движения за поездку
• «черный ящик» по скорости
• время и стоимость поездки

Мотор-тестера:

• Мгновенный расход топлива
• Температура охлаждающей жидкости
• Напряжения бортсети
• Частота вращения вала двигателя
• Положение дроссельной заслонки
• Массовый расход воздуха
• Угол опережения зажигания
• Положение регулятора холостого хода
• Положение педали газа (для Е-газ)
• Ионизатор

Мультидисплея:

Обзор на экране 3 мультидисплеев:

• маршрутных параметров
• мотор-тестера
• органайзера

Спорт-экрана:

• достигнутая скорость движения
• время разгона до 100 км/ч
• время прохождения мерного участка
• максимальные обороты достигнутые при разгоне

Диагностики контроллера:

• определение типа контроллера системы впрыска и номер прошивки
• диагностические коды системы впрыска с расшифровкой ошибок
• стирание ошибок из памяти контроллера
• очистка оперативной памяти контроллера

Аварийного сигнализатора:

• Опасный перегрев двигателя
• Недопустимое напряжение бортсети
• Превышение порога скорости и оборотов

Напоминания о:

• необходимости замены масла ДВС
• необходимости замены масла КПП
• необходимости замены свечей
• необходимости замены воздушного фильтра
• необходимости замены топливного фильтра
• необходимости замены ремня ГРМ
• необходимости замены ремня генератора

Органайзера:

• Часы
• Календарь
• Будильник
• Температура воздуха

Технические характеристики:

Дисплей ЖК монохромный двухсторонний

Рабочий диапазон напряжения питания, В 8 — 16

Средний ток потребления питания, не более, мА:

• при включенной подсветке 150
• при выключенном зажигании 12

Источник

Как Сбросить Бортовой Компьютер На Ваз 2114

В настоящее время компьютер является тривиальным устройством, с которым огромный выбор людей сталкивается с комфортом и в большом количестве транспортных средств. Говоря более конкретно о водителях автомобилей, компьютер, иначе известный как более привычный, стал незаменимым для всех присутствующих, поскольку только с его помощью можно контролировать работу большинства устройств.

Видео о работе ненормального БЦ на ВАЗ-2114:

Говоря об автомобилях, произведенных в нашей стране, первым из семейства АВТОВАЗов был именно ВАЗ-2114, который устанавливался непосредственно с заводского истребителя, который мог оповещать водителя обо всех событиях, как за бортом, так и в интерьер автомобиля. Ниже мы тщательно проанализируем, что требуется флаеру, и также проанализируем краткую аннотацию для него.

Обычное место в панели приборов. На фото есть бланк.

Самолет первой версии, установленный на ВАЗ-2114, хотя и имел небольшие функции, но легко учитывал основные параметры автомобиля:

• Контроль уровня топлива , и его расчет количества пройденных километров — эта функция позволяет водителю заранее принять решение о заправке.
• Контроль температуры антифриза — Эта функция устраняет перегрев двигателя благодаря своевременной информации о водителе.
• Диагностика отдельных компонентов автомобиля — Позволяет точно и легко находить и устранять проблемы.
