Чем отличаются двигатели TSI и TFSI?

Моторы TSI строятся на другой технологии. Для производства этого движка концерн Volkswagen не брал старые атмосферные моторы, а построил новый агрегат. У него есть впускной коллектор, две турбины, одна из которых электрическая и работает практически постоянно. Вторая механическая турбина имеет классическую конструкцию. То есть, по своей сути это мотор би-турбо.

Основные отличия от TFSI также заключаются в том, что Volkswagen не обеспечил достойную конструкцию самого блока цилиндров, поэтому ресурс движков TSI далеко не всегда добирается до 200 000 км. Да и сами турбины приносят владельцам очень много неприятностей, особенно при нарушении регламента обслуживания. Особыми капризами отличаются двигатели 1.4 TSI до 2012 года разработки.

Сегодня разработкой и продолжением серий этих двух агрегатов занимаются разные конструкторские бюро. Технологию TFSI на себя взял концерн Audi, а TSI устанавливается на VW, Skoda и Seat. Впрочем, уже ходят слухи о создании новой единой платформы для производства турбированных двигателей меньшего объема.

Принцип работы

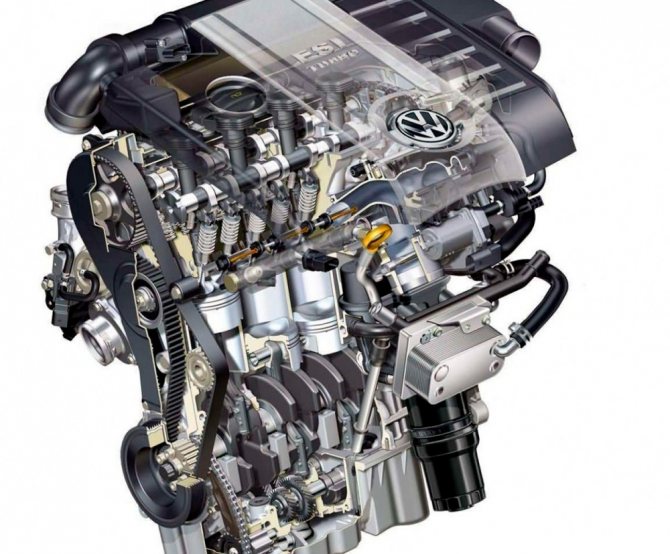

Работа двигателя FSI сразу в некоторых моментах отличается от обычных бензиновых агрегатов. После изучения принципов работы этого двигателя, многие моменты станут более понятными:

1. Контур, отвечающий за высокое давление, поддерживает работу топливного насоса иного типа.
2. Насос делает забор топлива из зоны с пониженным давлением, при этом, он может осуществлять регулировку уровня давления.
3. По мере ускорения работы машины показатель давления увеличивается до 0,5 МПа. При спокойной езде давление не превышает 0,05 МПа.
4. За управление насосом отвечает блок управления и датчик. Эта электроника обеспечивает точную дозировку топлива, которое забирается для цилиндров. Следовательно, о голодании и переливе двигателя речи быть не может.
5. Важным моментом в работе агрегата является двойной топливный впрыск. Суть этого процесса заключается в распределении топливной смеси между впрыском и сжатием. Преимущества такой особенности остановятся особенно явными при холодном запуске, ведь до момента прогрева нейтрализатора и мотора топливо подаётся в обогащенном виде.

И всё-таки сотрудники компании Volkswagen изрядно потрудились над модернизацией обычного бензинового мотора. Их труды увенчались успехом, не зря двигатель FSI так полюбился многими производителями и автомобилистами.

В чем Разница Между Двигателями FSI и TFSI от VAG Group

Audi new 1.8 TFSI Engine

С чего начался TFSI и что у него выходит из строя? Разбираемся на примере мотора Audi 2.0 TFSI (BUL)

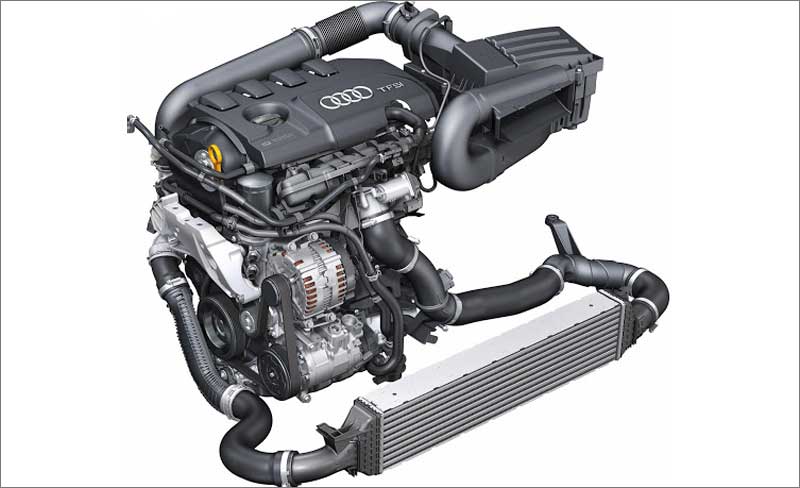

Первое знакомство с двигателем

Для начала некоторые автолюбители и вовсе не понимают, что это такое за двигатель TFSI и как эта аббревиатура расшифровывается.

Это означает Turbo fuel stratified injection. В переводе здесь речь идёт о турбомоторе с послойным впрыском горючего. Да, это действительно во многом аналог FSI, только дополнительно оснащённый турбонагнетателем.

Система стала революционной для своего времени, поскольку именно немцы впервые использовали непосредственный впрыск в камеру для каждого поршня отдельно, сумев соединить это с турбиной.

Но сама расшифровка маркировки TFSI ещё не даёт в полной мере узнать этот двигатель. И обязательно сравнить с TSI.

Вокруг мотора с обозначением TFSI строилось много теорий, догадок и мифов. Некоторые уверены, что в букве F вовсе нет никакого смысла, и это сделано исключительно для звучания названия, либо для различия в модельном ряду автомобилей. Якобы TSI идут на модели Volkswagen и Skoda, а TFSI исключительно на Audi.

С тем, как расшифровывается значение TFSI, вы уже ознакомились. Но не менее важно понять, что же означает на деле этот самый TFSI, чем он отличается от своего якобы аналога и как выглядит ситуация в действительности.

Технология рассматриваемых двигателей базируется на более старых ДВС, которые уже звучали здесь. Это FSI. Один из таких моторов объёмом 2,0 литра активно применялся на различных моделях под брендами Seat, Skoda и Volkswagen. Это атмосферный тип ДВС, оснащённый системой непосредственного впрыска. У двигателя отмечают надёжную базу, качественную конструкцию и продолжительный срок службы.

Но теперь в авто более свежих поколений ставятся моторы TFSI. Их расшифровка уже дала понять, что тут речь идёт о турбодвигателе с прямым впрыском. Но у него есть свои важные особенности. Во многом это позволит понять действующий принцип работы агрегатов серии TFSI.

• Иные поршни. Для улучшения характеристик турбированного двигателя, верхняя часть поршней претерпела определённые изменения. Здесь предусмотрены новые выемки большего размера, что позволяет эффективно работать в условиях сниженной компрессии.
• Увеличенная эффективность ДВС с параллельным уменьшением количества вредных выбросов. Это выгодно отличает турбированную версию от атмосферной. Это было сделано с целью соответствовать новым жёстким экологическим стандартам.
• Коленвалы и шатуры. Принцип работы изменился во многом за счёт видоизменённой формы. Дополнительно конструкторы используют для их изготовления материалы повышенной прочности, что позволяет выдерживать нагрузки от турбины.
• Система впуска и выпуска. И здесь произошли изменения. Они были направлены на повышение точности и эффективности, поскольку это одно из главных требований к ДВС при использовании турбонагнетателя.
• Топливный насос. Он стал мощнее и надёжнее. За счёт этого удалось улучшить эластичность работы при высоких оборотах.

Рекомендуем: Низкопрофильная резина — достоинства и недостатки

Внесённые изменения и озвученные особенности рассматриваемого двигателя во многом дают понять, что это за мотор, как он работает и в чём его сильные стороны.

Но от сравнения с FSI всё равно никуда не деться, хотя чаще всего его сопоставляют с TSI, поскольку оба двигателя турбированные.

Хочется напомнить, что в среднем классе автомобилей именно атмосферный FSI считают одним из лучших двигателей в мире. Множество таких моторов спокойно отрабатывают пробег в 400-500 тысяч километров, не требуя дорогостоящего ремонта и серьёзного вмешательства. Единственным условием продолжительной работы является качественное обслуживание и использование подходящих моторных масел.

Теперь же, разобравшись с тем, что значит TFSI, следует сопоставить TSI и TFSI, взглянуть на их возможности и понять, действительно ли новое поколение заметно превосходит своего условного предшественника.

Маленькие винтики большого механизма FSI

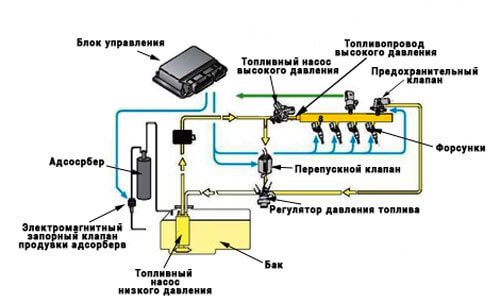

Пройдясь кратенько по схеме работы системы FSI, не будет лишним уделить по несколько слов отдельным её компонентам, чтобы картина работы этого инженерного чуда сумрачного немецкого гения была полностью ясна.

Начать хочется с элемента, который руководит всем этим сложным комплексом контуров, насосов, датчиков и форсунок – мозга всего мотора.

Конечно же, это блок управления двигателем. В его задачи входит всё, начиная от контроля уровня топлива в контурах и до определения момента подачи бензина в цилиндры. Для этого электронный мозг анализирует массу информации, поступающей от разных датчиков, разбросанных не только по силовому агрегату, но и по всему автомобилю в целом, а затем подаёт управляющие сигналы своим подданным.

Одним из таких подданных является насос контура низкого давления. О нём мы уже вспоминали. Расположен этот элемент непосредственно в топливном баке и на основе команд блока управления подаёт определённое количество бензина к входу насоса высокого давления.

О нём мы тоже говорили. ТНВД играет одну из ключевых ролей системы FSI. Находится он на самом двигателе и связан приводом с распредвалом впускных клапанов. К вращению вала привязан алгоритм работы насоса, и, помимо этого, им управляет электронный блок мотора. Важным узлом ТНВД является регулятор давления, который контролирует подачу бензина из предыдущего контура.

Правильная работа всей топливной системы была бы невозможна без датчиков давления – глаз и ушей блока управления. Благодаря им система знает, сколько горючего в контурах, нужно ли его ещё докачать или наоборот, имеется излишек.

Все вышеперечисленные элементы трудятся ради одной общей цели – своевременного впрыска в цилиндры определённого количества бензина. Это важнейшая процедура, являющаяся венцом всей системы FSI, возложена на форсунки. Их работой, а именно моментом открытия, управляет всё тот же электронный мозг двигателя. От форсунок требуется лишь одна, но крайне важная операция — эффективно распылить горючее в цилиндре.

Наверное, необходимо вспомнить и о вспомогательных элементах, без которых работа двигателя FSI была бы не столь эффективной. Так, к примеру, спасением форсунок и всего контура, обеспечивающего их работу, от внезапных скачков уровня горючего занимается предохранительный клапан. При достижении давления в 120 бар он открывается и отводит излишки бензина. Не менее ответственная задача у дросселя в контуре низкого давления – он сглаживает пульсации топлива, стабилизируя всю систему.

Вот вкратце мы и познакомились с двигателями FSI, их интересной схемой подачи горючего в цилиндры и особенностями работы.

Надеюсь, вы смогли почерпнуть из рассказа что-то новое и углубили свои знания в сфере моторостроения.

TSI и TFSI

Ни для кого не секрет, что Skoda, Seat и Audi принадлежат Volkswagen, что предполагает совместную разработку двигателей. Вот и получается, что аббревиатура TSI используется на моделях Skoda, Seat Volkswagen, а TFSI на автомобилях Audi, но при этом буквенное обозначение служит для идентификации одинаковых моторов. Разница между Turbo Fuel Startified Injection и Turbo Startified Injection лишь в отсутствии слова Fuel (с англ.- топливо) в обозначении. Сразу же обратим внимание, что не существует универсального инжекторного ДВС, именуемого TFSI или TSI. Это лишь общее обозначение серии двигателей с прямым впрыском и дополнительным наддувом воздуха. Ранее мы уже рассматривали принцип работы TSI, поэтому останавливаться на этом не будем. При этом двигатель может иметь лишь механический нагнетатель либо нагнетатель, работающий в паре с турбокомпрессором. В зависимости от года производства аббревиатуру могут носить как двигатели с обычным, если это слов уместно, непосредственным впрыском, так и ДВС с использование цикла Миллера-Аткинсона.

Говорить об этих моторах в единственном числе, стригя их всех под одну гребенку, было бы неправильно. Это же относится и к списку наиболее распространенных проблем и неисправностей, случающихся при эксплуатации двигателей TFSI. К слову сказать, что даже сейчас в сети достаточно материалов, написанных некомпетентными в этом вопросе людьми либо составленные до того времени, когда наступила необходимость в разделении моделей двигателей.

Модели генерации

TFSI является логичным развитием системы прямого впрыска топлива, именуемой Fuel Startified Injection. Главная особенность FSI, позволяющая атмосферному мотору быть одновременно и экономичным и мощным – послойное смесеобразование. Благодаря особенностям впускного коллектора, впрыска топлива и «прирученной» турбулентности двигатель может работать как на сверхбедной, так и на гомогенной смеси.

• 2004 год – атмосферный 2.0 FSI получает турбину и некоторые конструктивные изменения, превращаясь тем самым в первый двигатель TFSI. Изначально маркировку можно было встретить не только на Audi, но и на заряженных версиях Skoda Octavia (RS), Seat Leon (FR), но позже Октавия РС и Леон ФР получали только шильдик TSI. Мощность – 147 кВт. Интересная особенность в том, что мотор BWA имеет всего два режима работы: прогревочный (двухэтапный впрыск топлива, позволяющий быстро прогреть каталитический нейтрализатор) и нормальный (работа на гомогенной смеси). Это значит, что ни о каком послойном, а именно это означает слово Startified, не идется. Для нагнетания воздуха используется турбина. 2.0 серии ЕА888, мощность – 162 кВт. В конструкции применена комбинированная система впрыска, в паре турбиной работает механический нагнетатель. В зависимости от модели автомобиля и года выпуска, мощность двухлитрового «сердца» могла варьироваться от 170 л.с (BPJ, предназначенный для Ауди А6) до 271 л.с (Ауди ТТ, Ауди S3). Особого внимания заслуживают агрегаты 2.0 Gen3B, в которых применен цикл Миллера-Аткинсона, а конструкция предполагает установка фирменной системы Valvelift.

• 2006 – появление 1.4 TFSI. Мотор, в котором реализована идея Downsizing. Смысл в том, что атмосферные ДВС с большим объемом заменяются менее объемными турбированными агрегатами. Двигатель TFSI 1.4 встречается в модификациях САХС – 92 кВт и CAVG – 136 кВт. Особенностью мотора 1.4 серии EA111 (CAVG) является использование двухступенчатого турбонаддува – механического нагнетатели и турбины. Основной недостаток этих моторов – растяжение цепи ГРМ, приводящее к проскальзыванию и «встрече» клапанов с поршнями. В серии ЕА211 моторы 1.4 могут выдавать 90 кВт (СМВА) либо 103 кВт (СРТА).
• 1.2. В зависимости от модификации, «сердце» может выдавать от 63 до 73 кВт.
• 1.8 серии ЕА113. Мотор BYT обладает мощностью 118 кВт (эквивалентно 160 л.с.). Турбонаддув – газовая турбина, цепной привод ГРМ. Рестайлинговый агрегат объемом 1.8 серии ЕА888 обладает уже 132 кВт. Главной особенностью можно назвать комбинированную система впрыска. Это значит, что топливо подается не только в камеру сгорания, но и на клапаны. За впрыск во впускной коллектор отвечает специальная форсунка. Подобное новшество избавляет моторы от проблемы с образованием грязевых отложение на впускных клапанах.

V-образные ДВС

В линейке TFSI присутствуют не только рядные модели, но и V-образные «сердца»:

• 3.0 V6 мощностью 213 кВТ;
• 4.0 V8. Двигатель TFSI с мощностью от 309 до 382 кВт. Для повышения эффективности и снижения выбросов вредных веществ за ненадобностью часть цилиндров может отключаться, применена система рекуперации энергии.

Рекомендуем: Что такое датчик массового расхода воздуха (ДМРВ)в машине?

Проблемы и неисправности

Среди всех неисправностей двигателей TFSI можно выделить:

• растягивание цепи, приводящее к посторонним стукам при работе и риску «встречи» клапанов с поршнями. Неприятности могут настичь владельца уже на 30-40 тыс. км. пробега;
• масложор. Это проблемой, к сожалению, страдают все бензиновые ДВС от VW-Group. Постоянные усовершенствования ЦПГ лишь отстрачивают пробег, на котором появляется повышенный расход масла. Часто проблему усугубляют сами владельцы, по незнанию эксплуатируя автомобиль в некомфортных для мотора условиях. К усугублению приводит постоянная бережная эксплуатация лишь с «поглаживанием» педали газа и долгие прогревы на холостых.

Рассказывая историю развития Turbo Fuel Startified Injection, мы употребляли индивидуальные буквенные обозначения двигателей. Именно по этим цифрам и буквам можно точно идентифицировать модель и генерацию двигателя, установленного в той либо иной Ауди. Покупая подержанный автомобиль с TFSI, следует искать профильную информацию, используя именно эти обозначения. Чтобы увеличить круг поиска информации, соотносите аббревиатуры с обозначениями, использующимися для автомобилей Volkswagen.

Описать все проблемы конкретных моделей ДВС у нас попросту нет возможности. Если вы хотите приобрести поддержанную либо новую Ауди, рекомендуем обратиться к отзывам реальных пользователей. Все тонкости конструкции, принципа работы каждой из серии двигателей TFSI вы можете найти в «Программе самообучения Audi». Материалы предназначены для повышения квалификации работников сервисных центров Ауди и, к счастью, находятся в свободном доступе.

Технические характеристики

Технические характеристики мотора TFSI:

Что такое TFSI – расшифровка и особенности технологий

Изначальную технологию данные моторы заимствовали у более старых движков FSI. Очень популярным был мотор VAG 2.0 FSI, который ставили на Skoda, Seat и Volkswagen. Это атмосферный двигатель с непосредственным впрыском топлива в цилиндры. Агрегат получил довольно надежную основу, хорошо проработанную конструкцию и достаточно длительный срок эксплуатации.

Рекомендуем: Суппорт — выполняем его ремонт в домашних условиях

TFSI двигатель расшифровывается как Turbo Fuel Stratified Injection. Название показывает, что это турбированный мотор с прямым впрыском топлива в камеры сгорания. Вот некоторые особенности турбомотора:

1. Измененные поршни. Специально для турбированной версии изменили верхнюю часть поршней, они получили большие выемки для работы при сниженной компрессии.
2. Повышение эффективности и снижение выбросов в сравнении со старой версией FSI, чтобы вместить новый движок в сложные требования экологических норм.
3. Изменили конструкторы форму и особенности работы коленвала и шатунов. Изменения коснулись и качества материала, производитель повысил его для турбодвигателей.
4. Впускная и выпускная системы также получили изменения, они стали более точными и эффективными, что было жизненно необходимо для версии с компрессором.
5. Конечно, конструкторам пришлось установить более мощный и надежный топливный насос. Это обеспечило эластичность работы движка на высоких оборотах.

Основные понятия поясняют, что такое TFSI двигатель, как он работает, и каковы его основные преимущества. Если вы когда-нибудь сталкивались с моторами FSI от VAG, то знаете, что это были самые надежные и удачные двигатели среднего класса в атмосферном исполнении. Многие из них доезжают до 500 000 км без ремонта и вмешательства. Достаточно хорошо обслуживать агрегат и лить дорогое масло в нужный срок.

Итог

Двигатели семейства TSI концерна VAG – неплохие моторы, идущие в ногу со временем, все технологические решения, примененные в этих силовых агрегатах диктуются современными реалиями. Сейчас, когда экономичность и экологичность играют очень важную роль среди автомобильной промышленности создать хороший мотор, отвечающий этим факторам не так уж легко, особенно если речь идет о мощных силовых агрегатах. Инженеры компании VAG хорошо справились с этой задачей, выведя на рынок мощные и технологичные решения, отвечающие всем современным нормам и имеющие отличную скоростную характеристику.

Автомобили с моторами TSI, хоть и не лишены недостатков, но среди конкурентных марок они занимают лидирующие позиции, т. к. являются идеальными вариантами по соотношению мощности и экономичности. Да, сложность конструкции накладывает определенные ограничения на эксплуатацию машин с TSI двигателями. Однако если знать о всех технических нюансах этих моторов, проводить своевременную диагностику и обслуживание, то эти моторы прослужат длительный срок и не разочаруют владельцев, а высокая мощность будет отличным дополнением в экономичной повседневной машине.

Понравилась статья? Поделитесь в соц. сетях:

Развеиваем заблуждения

Чем же TFSI отличается от TSI? Оба двигателя турбированы, и в этом отношении, казалось бы, равны. Однако TSI имеет 2 отличия:

• Топливо подается не прямиком в цилиндры, а в особый впускной коллектор;
• В конструкции присутствует так называемый дублированный турбонаддув. Мотор оснащен и механической турбиной – ее заставляют работать отработанные газы – и электрическим компрессором, принудительно повышающим давление воздуха при любых обстоятельствах. Работают они попеременно, подключаясь и отключаясь в зависимости от режима работы двигателя.

В связи с этим TSI является более экономичным и приемистым, чем TFSI. Это и неудивительно: все же это более современная разработка все того же концерна Volkswagen. Таким образом, расшифровка TFSI двигателя наряду с аналогичным толкованием аббревиатур TSI и FSI без труда поможет сориентироваться, насколько современен присмотренный вами автомобиль.

Доработки

Если искать отличие технологий TFSI против TSI, то разница кроется в днище поршней. Цилиндры в TFSI меньше, но площадь, занимаемая ими, большая. За счет такой формы двигатель эффективно работает при низкой компрессии.

Доработали инженеры и ГБЦ – она оснащается двумя распределительными валами из более прочного сплава. Из этого же сплава изготовили и клапаны. Существенно доработали впуск-выпуск, подправили каналы топливоподачи. Доработали и саму подачу топлива.

В целом же, моторы с технологией TFSI работают на базе тех же принципов, что и другие агрегаты концерна. Здесь имеется два контура в топливной – с высоким и с низким давлением. Контур низкого давления – это бак, насос низкого давления. Есть также фильтры, датчики. В контуре высокого давления – система впрыска и ТНВД.

Режимы работы всех устройств и систем в контуре полностью контролируются электроникой, действующей по достаточно сложным алгоритмам. В ходе работы анализируются различные параметр, а затем на исполнительные устройства подаются соответствующие команды.
