Давление топлива в системе автомобиля является одним из важных параметров, который применяется при диагностики двигателя. От давления зависит поведение автомобиля в различных режимах работы. Как измерить давление в топливной системе своими руками
Например, купить прибор для проверки давления топлива. Комплект с топливным манометром, адаптером и сливом обойдется вам в 1400-1500р. Заплатить на СТО 300-400р и сделать замеры там. А можно замерить давление в топливной системе воздушным манометром, который используется для измерения давления в шинах. Вот на этом то моменте подробнее. Берём на примере десятого семейства ВАЗ 2110. В остальном процедура аналогичная любому другому автомобилю. Особенность манометров такова, что его начальные значения шкалы имеют относительную неточность. Что это значит. Если воздушный манометр будет иметь шкалу до 16-20атм (когда для топлива предел измерения — 5-7атм), то замеры давления будут не точными из-за этой погрешности, которая как раз будет выпадать в начальные значения шкалы прибора. Поэтому правильно проверять давления топлива именно топливным манометром с пределом 6-7атм.

Берем манометр и наматываем фумку (сантехнический лён) под патрубок и одеваем кислородный шланг с внутренним диаметром 9мм. Закрепляем хомутами. На генератор укладываем тряпку (чтобы не устроить пожар под капотом). Выкручиваем пластиковый колпачок на топливной рампе.

одели шланг на манометр

Под колпачком отверстие с ниппелем. Откручиваем его колпачком от колеса. Из-за остаточного давления в рампе после снятия ниппеля брызнет бензин.

По желанию можно сбросить давление в топливной системе автомобиля. Для этого нужно снять предохранитель бензонасоса и подождать, когда заведенный автомобиль не заглохнет.

Одеваем второй конец шланга на отверстие рампы и закрепляем хомутом. Убираем тряпку с генератора и заводим двигатель. Не забываем, перед тем, как снять шланг с рампы, снова накрыть генератор тряпкой. Все, теперь Вы знаете, как проверить давление в топливной системе в полевых условиях.

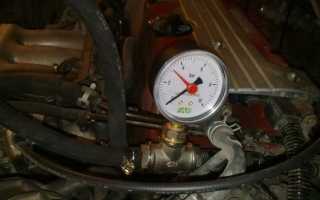

закрепляем шланг с манометром на штуцере

проверяем давление топлива в системе

Кстати, вместо хомутов можно использовать втулку регулировочного болта классики. Она прекрасно накручивается на штуцер рампы. Для уплотнения надеваем на штуцер подходящее по размеру резиновое кольцо. С другой стороны втулки припаиваем штуцер, на который и одеваем шланг с манометром.

Какое давление в топливной системе ВАЗ 2110 должно быть ? 2,8–3,2 бар (2,8–3,2 атм)

Как измерить давление топлива в системе, где нет обратки ? На ВАЗ 2110 с двигателями 1.6 л давление в рампе постоянное и составляет 3.6-4.0атм. В остальном же методика замеров аналогичная. Альтернативные способы:

Замеряется на выходном штуцере модуля бензонасоса — это тот, который с одной трубкой. Понадобится гибкий бензостойкий шланг с внутренним диаметром около 8мм и манометр (нужно снять трубку, и вместо нее надеть шланг с манометром). Давление должно быть 5-7атм. Закрыть обратку, как это делают на ДВС со сливной рампой, только глушить надо опять таки на самом бензонасосе. Второй шланг сдёргиваем (двойной) и вставляем в снятый шланг затычку, сделанную например из старого топливного фильтра (отпиливаешь от него сосок и глушишь). Одиночный шланг должен быть одет на штуцер насоса, а измерять теперь надо на топливной рампе. По схеме системы питания всё будет понятно.

Разные способы замера

Кроме замера «в стенку», существует масса других способов замера своими руками. Один из вариантов проверки топливного нагнетателя – диагностика «на пробку». В этом случае обратка пережимается на две секунды, мотор запускается, снимается показатель давления.

Ещё один вариант тестирования. Обороты силовой установки повышаются до трех тысяч оборотов в минуту. Одновременно нужно следить за показаниями прибора. Если давление падает в 0 – это признак «умершего» насоса.

Измеряется давление на рампе так:

• на патрубок наматывается фум-лента;
• шланг прибора усиливается хомутом (если самодельный);
• на близлежащие детали укладывается тряпка, чтобы топливо не вылилось (особенно тщательно нужно закрыть генерирующее устройство, в целях исключения пожароопасной ситуации в моторном пространстве);
• на топливной рампе есть колпачок, его надо выкрутить;
• открывается доступ к отверстию с ниппелем – последний откручивается колпачком от автомобильного колеса;
• чтобы бензин сильно не брызнул, надо заранее стравить давление в ТС;
• конец шланга измерителя вдевается в отверстие рампы, тоже фиксируется хомутом;
• тряпка убирается, мотор запускается, снимаются показания.

Почему "умирает" бензонасос?

Как измерить давление ТНВД на моторе 4g94

Как сделать манометр для измерения давления топлива ваз инжектор

Свистит и гудит бензонасос

Форд фокус 2 где находится реле бензонасоса (видео)
Начнем с того, что исправная работа насоса для подачи топлива предполагает определенный шум или негромкое жужжание после поворота ключа зажигания. Другими словами, топливный насос гудит в то время, пока создает рабочее давление в магистрали. Данный процесс длится 2-3 сек, после чего водитель может услышать легкий щелчок. Данный щелчок издает реле бензонасоса.

Отметим, что многие водители автомобилей с пробегом от 100 тыс. км. и более отмечают слегка повышенный уровень шума от бензонасоса. Топливный насос может сильнее гудеть или подсвистывать в момент поворота ключа зажигания. Параллельно с этим проблем с запуском двигателя, расходом топлива и плавностью реакций на нажатие педали газа при езде не возникает. Машина практически не теряет в динамике, позволяя ездить с гудящим бензонасосом не один десяток тысяч километров.

Более сильный или прогрессирующий свист и гул бензонасоса является поводом для немедленного выявления и устранения поломки, что предполагает проверку работоспособности отдельных элементов системы питания двигателя. В этом случае повышенный уровень шума топливного насоса обычно возникает по следующим причинам:

• грязный топливный фильтр и сеточка бензонасоса;
• забита топливная магистраль;
• выходит из строя моторчик бензонасоса;
• забиты топливные форсунки;
• неисправен регулятор давления в топливной рейке;

Указанные неисправности также часто сопровождаются плохим запуском двигателя, неустойчивой работой ДВС (мотор троит) на холостых и под нагрузкой. Отмечены рывки, провалы и задержки реакции двигателя на нажатие акселератора. В подобной ситуации автомобиль становится сложно и даже небезопасно эксплуатировать, так как можно неожиданно заглохнуть или попасть в аварийную ситуацию при попытке совершения обгона.

Самодельный топливный манометр. Замер давления на инжекторе

Измеряем давление в топливной системе

БЕНЗОНАСОС, проверяем-тестируем Pan Zmitser #борода

Проверка исправности бензонасоса на инжекторе

Когда с поворотом ключа зажигания вы слышите легкое жужжание, небольшой гул, то это так работает топливный насос, нагнетая бензин создает давление в системе. Если при попытке завестись таких признаков работы бензонасоса нет, тогда можно предполагать неисправность электрики, самого насоса или его отдельных частей. Поэтому рассмотрим как можно проверить работу бензонасоса по этапной логической цепочке. Начиная от того поступает ли питание на БН и заканчивая тем, качает ли бензонасос вовсе, и если да, то какое создает в топливной рампе давление.

Этап 1. Проверка предохранителя

Проверка предохранителя топливного насоса предполагает осмотр целостности токопроводящей пластины и в случае обрыва его замену. Но если нового предохранителя нет, тогда на контакты предохранителя намотать одну жилку проволоки из меди. Снова сгорел — значит, проблема может быть в проводке.

Этап 2. Проверка реле

Чтобы проверить реле бензонасоса, вынимаем его из гнезда, подключаем 12 вольтовую лампочку по схеме. Если лампочка работает, само реле тоже исправно. Как вариант, — использовать мультиметр в режиме омметра, чтобы замерить сопротивление обмотки катушки реле. Один щуп присоединяется к клемме 85, а другой — к 86. Устройство покажет обрыв, если реле вышло из строя.

Проверка давления в топливной рампе. Как проверить давление в рампе своими руками?

Как самому проверить реле бензонасоса

Здравствуйте, дорогие посетители Вопрос Авто, сегодня поговорим о топливной системе. В этой статье, я расскажу о неисправностях в топливной системе, о давлении в топливной, а также о том, как проверить давление в топливной рампе своими руками.

Проверка давления в рампе выполняется в случае возникновения неисправностей в топливной системе, а также в том случае, когда вы решили выполнить комплексную диагностику топливной системы двигателя.

• Троит двигатель, перебои в его работе;
• Плавают холостые обороты, мотор глохнет на холостых;
• Увеличенный расход топлива;
• Выхлопные газы с высоким содержанием CO;
• Если у вас имеются похожие симптомы, а ЭБУ при этом не выдает никаких ошибок, вероятнее всего причина кроется именно в топливной рампе.

Подготовка к работе

Для того чтобы проверить давление в рампе, вам потребуется манометр, который измеряет давление в диапазоне от 7 до 10 атмосфер. Можно измерить манометром и с большим запасом, однако в таком случае результаты измерения будут неточными с большими погрешностями.

Вы можете купить готовый прибор для измерения давления в топливной рампе, а можете своими руками сделать собственный. Если вы выбрали второй вариант, то кроме манометра вам потребуется шланг у которого внутренний диаметр равен 9 мм, а также сантехническая пакля с ее помощью мы уплотним соединение манометра и трубки.

Все соединяем и затягиваем при помощи хомута.

Важное примечание! Перед тем как проверить давление в топливной рампе произведите осмотр топливной системы и топливопровода, все должно быть исправным и герметичным в противном случае измерение будет не точным, а результаты ни о чем вам не скажут

Пошаговая инструкция — как проверить давление в топливной системе?

1. Выключаем зажигание и открываем капот.
2. Обеспечьте доступ к топливной рампе форсунок.
3. Найдите пробку штуцера давления топлива и открутите ее. После этого открутите ниппель при помощи золотника.
4. Подготовьте пустую тару с тряпкой для остатков топлива, которые под давлением могут брызнуть. Берегите глаза и лицо!!!
5. Подключите ваш самодельный прибор к штуцеру и приступайте непосредственно к проверке.
6. Проверка давления в топливной рампе проводится в четырех различных режимах работы силового агрегата. А именно: 1. При включенном зажигании; 2. На холостых; 3. При сброшенной трубке регулятора давления топлива; 4. А также при передавленной сливной трубке.

Результаты измерения давления в топливной рампе

Ниже я приведу приблизительные результаты измерения, которые должны быть на рабочем авто.

• При включенном зажигании у вас должно выйти не менее ~ 3 атмосфер.
• На холостых оборотах ~ 2,5 атмосфер.
• При снятой трубке регулятора давления топлива ~ 3,3 атмосфер.
• Передавив “обратку” у вас должно получиться примерно ~ 7 атмосфер.

Давление в топливной рампе должно колебаться при подготовке, когда жмете на педаль — прыгать до 3-х атмосфер, когда отпускаете педаль — падать до 2,5 атмосфер.

Когда топливо начнет идти в топливную систему, выключаем зажигание и наблюдаем за поведением манометра. При таких действиях давление в топливной должно упасть до 0,7 бар и остановиться на этой отметке.

В случае если давление снизилось до нулевой отметки — скорее всего существуют проблемы с регулятором давления топлива. Чтобы установить так ли это, снимите РДТ и замените новым.

Как вариант, причина может крыться в обратном клапане приводе топливного насоса.

Повысьте обороты двигателя до 3000 об/мин и понаблюдайте за показаниями манометра. Если стрелка начнет падение – вероятно у вас проблемы с топливным насосом.

Случается, что бензонасос долго не может нагнать требуемое давление, в таком случае, можно предположить, что проблема заключается в забитом топливном фильтре или грязной сеточке бензонасоса.

Если ни одно из предположений не подтвердилось, скорее всего, потребуется более глобальная диагностика, в ходе которой будут проверены: ДПДЗ, РХХ, ДМРВ, компрессию в двигателе и многое другое.

Инструкция по диагностике

Первым делом необходимо освободить доступ к рампе и штуцеру, установленному на торце коллектора. Демонтируйте элементы, мешающие выполнению замеров, – воздуховод, корпус фильтра, патрубок вентиляции картера и так далее (перечень деталей зависит от модели авто). Приступайте к измерению, ориентируясь по инструкции:

1. Открутите защитный пластмассовый колпачок с диагностического штуцера на рампе.
2. Подставьте обрезанную пластиковую емкость и с помощью колпачка для откручивания золотников стравите давление, накачанное насосом ранее. Можно надавить клапан либо вывернуть золотник на 2–3 оборота.
3. Один конец бензинового шланга наденьте на штуцер манометра и зафиксируйте хомутом. Выкрутите золотник из коллектора, натяните второй конец шланга на патрубок.
4. Включите зажигание, при этом электробензонасос станет накачивать горючее в систему. Убедитесь, что на стыках диагностического приспособления отсутствуют протечки.
5. Заведите мотор и зафиксируйте давление топлива в рампе по манометру.

Совет. Лучше снимать показания прибора дважды – после включения зажигания и запуска двигателя. Если заметите разницу, нужно дополнительно проверять регулятор и бензонасос.

Норма давления в контуре подачи топлива зависит от конструкции системы. В автомобилях, где РДТ и трубка сброса – «обратка» – расположена в моторном отсеке, манометр должен показать 2,7 Бар. Верхний и нижний допустимый предел – 2,7–3,0 Бар. Если измеренные величины выходят за указанный диапазон, следует продолжить диагностику и отыскать причину неполадки.

На многих автомобилях, в том числе ВАЗ, регулятор напора и шланг обратного слива горючего находится рядом с бензонасосом. Норма давления на коллекторе для таких машин составляет 3,8 Бар, максимальное значение – 4 Бар.

Если в процессе измерения отмечаются периодические скачки напора в пределах 0,2 Бар, нужно почистить либо заменить первичный сетчатый фильтр. Как правило, он устанавливается в бензобаке вместе с электрическим насосом.

Как проверить давление бензонасоса? Применяем воздушный манометр

Замена бензонасоса ваз 2114

Начинающий автолюбитель и не знаете, как проверить давление бензонасоса? Тогда эта статья для вас. Давление в топливной системе автомобиля – важный параметр, который нужно периодически замерять. Проводя диагностику двигателя, автомастерские первым делом замеряют давление бензина, а уж потом проводят все другие сопутствующие работы. Данный параметр определяет качество работы двигателя в различных режимах. Как проверить давление бензонасоса своими руками? Сделать собственноручно можно несколькими способами. В свободной продаже, вы можете найти специальный прибор, который включает в себя манометр и прочие компоненты. Подобный измерительный прибор в автомагазине обойдется вам в 1.500 рублей (+/-). К слову, заехав на станцию технического обслуживания, вам проведут процедуру замера давления бензонасоса за 200-300 рублей. Если вы не горите желанием раскошеливаться на измерительный прибор или посещать СТО, то существует способ замера давления с помощью воздушного манометра, предназначенного для определения давления в автомобильных шинах.

Замеряем подручными средствами: Манометр, который позволяет замерять давление в шинах, скорее всего, имеется у каждого автовладельца. Поэтому данный способ отлично подойдет для начинающих автомастеров. Сразу же хочется сказать о небольшом замечании этого способа. Воздушные манометры, как правило, предназначены для замера большого давления, порядка 16 атмосфер. Топливные манометры имеют ограничения в районе 6 атм. Первый тип манометров на начальных значениях шкалы имеют небольшие погрешности.

Устройство топливных насосов

Несмотря на многолетнюю практику автомобилестроения, конструкторы применяют различные конструкции механизмов нагнетания энергоносителя. Ответ на такие вопросы как ТНВД (топливный насос высокого давления), что это такое и какие функции выполняет, кроется в устройстве агрегатов.

В классификации основных узлов систем впрыска топлива различают следующие модификации:

• Вакуумные механизмы. Созданы на базе механических устройств, привод заменен на электрический;
• Плунжерные модели. Редкие по конструкции, чаще всего это топливные насосы с форсунками высокого давления для дизельных двигателей;
• Использование центробежной силы активно используется в одноименных элементах, обладающих внушительным эксплуатационным ресурсом;
• Роликовые и шестеренчатые устройства нагнетают бензин и другое топливо за счет разрежения подвижных элементов. Отличаются устойчивыми показателями снабжения.

Механические топливные насосы

До появления моделей с электрическим приводом нового поколения эти модификации оставались основными для снабжения карбюраторных двигателей. Приводимые в движение через эксцентриковые кулачки распределительного вала обеспечивали ожидаемую точность впрыска по дозировке и временным интервалам. Альтернативные модели механических бензонасосов получали импульс от масляного насоса.

Комплектация устройства следующая:

• Толкатель с кулачком привода и рычагом;
• Возвратная пружина толкателя;
• Мембрана подвижного привода на штоке;
• Система клапанов всасывания и нагнетания;
• Фильтрующий элемент;
• Корпусная часть.

Основной принцип работы топливного механического насоса строится на базе системы, обеспечивающей создание разрежения и последующий контроль давления. Из недостатков – необходимость задания настроек (калибровки), частичная потеря мощности двигателя. Вторая проблема впоследствии была решена за счет перераспределения нагрузки с распределительного вала мотора на масляный насос.

Как проверить работу механического топливного насоса

От исправности этой детали зависит равномерность движения автомобиля. При полном выходе из строя насоса машина попросту не заведется или старт двигателя будет происходить с трудом. Обнаружить неисправность можно на холостом ходу, когда проявляются так называемые «плавающие обороты. Также выход из строя механического топливного насоса вызывают ощутимую потерю динамики.

Учитывая, что нагнетатель представляет собой сложное устройство, проверка исправности осуществляется по следующим направлениям:

• Напряжение на клеммах насоса;
• Предохранитель;
• Нормативное давление в рампе.

Если по внешним признакам не удается выявить неисправность, поломка произошла внутри сборки. В этом случае чаще всего рекомендуется полная замена агрегата.

Насосы для подачи топлива с электрическим приводом

Основным предназначением систем с импульсным управлением является обеспечение рабочего цикла двигателей с распределенным впрыском топлива. Вопрос о том, что такое электрический бензонасос, достаточно обширный, поскольку для распределения жидкостной рабочей среды используется практически весь арсенал технологий. Вакуумные, роликовые и даже вихревые устройства, каждые из таких механизмов подбирается под тип непосредственно конструктором автомобиля.

Как проверить работоспособность электрического насоса

Причины выхода из строя генератора давления топливной системы аналогичным симптомам для механических устройств. Потеря динамики, прерывистое движение, — износ бензонасоса выявляется по принципу работы. На первых этапах сервиса производится замена фильтра, проверка работоспособности предохранителя. Также в ходе опроса автовладельца может быть выявлена привычка ездить с малым количеством топлива, в результате чего агрегат работает «на сухую», подвергаясь повышенному износу.

Электробензонасос на ВАЗ 2107

Всё чаще владельцы «классики», в том числе и ВАЗ 2107, на свои авто устанавливают современные устройства. Так, механический топливный насос заменяют электрическим. Основная цель внедрения электробензонасоса — избавиться от проблем, возникающих со штатными насосами. Однако нужно понимать, что если на инжекторных «семёрках» такой механизм установлен непосредственно в бензобаке, то на карбюраторных авто его размещают под капотом.

Какой можно установить

В качестве электробензонасоса на «классику» можно установить любое устройство, предназначенное для работы на инжекторных авто. Если исходить из отзывов автовладельцев «Жигулей», то часто используются насосы китайского производства, а также Magneti Marelli и Bosch. Важно знать, что изделие должно обеспечивать низкое давление. Штатный механический насос выдаёт около 0,05 атм. Если показатель будет выше, то игольчатый клапан в карбюраторе будет попросту пропускать топливо, что приведёт к его вытеканию наружу.

Установка электробензонасоса

Для внедрения на карбюраторную «семёрку» электрического насоса для подачи топлива понадобится определённый перечень материалов:

• тройник 8х6х8 мм;
• топливная магистраль на ВАЗ 2107;
• обратный клапан от «восьмёрки»;
• штуцер на 8 мм с резьбой;
• хомуты, колодки от «Калины» под четырёхконтактное реле (3 шт.) с держателем предохранителя;
• само четырёхконтактное реле (3 шт.);
• топливный жиклёр (150);
• топливный шланг обратки от «восьмёрки»;
• провода;
• кнопка без фиксации.

Работу проводим в следующей последовательности:

Прокладываем топливную трубку (обратку) параллельно штатной топливной магистрали, закрепляя её в заводских местах.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр). Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

1. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля. Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра. Показатель давления должен увеличиться от 20 до 70 кПа.
2. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя. Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.
3. Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Ремонт бензонасоса

Для замены либо ремонта насоса его потребуется демонтировать с двигателя. Из инструментов понадобятся:

• ключ на 13 мм;
• крестовая отвёртка.

Снятие бензонасоса

Демонтируем узел в следующем порядке:

1. Протираем насос ветошью.
2. Отсоединяем оба шланга (на входе и выходе), ослабив отвёрткой хомуты.
3. Стягиваем шланги со штуцеров.

Если требуется замена штока, то просто вынимаем его из теплоизоляционной проставки и меняем на новый.

Однажды на моём авто возникла ситуация, когда из места установки бензонасоса подтекало моторное масло (в районе прокладок). Выявить причину удалось не сразу. Сперва я грешил на прокладки между блоком двигателя и проставкой, а также между ней и топливным насосом. Заменил их, но положительного результата не добился. После повторного демонтажа механизма я более внимательно осмотрел все элементы и выявил, что теплоизоляционная проставка имела трещину, через которую и просачивалось масло. Пришлось её заменить, после чего проблема исчезла. Кроме описанного случая была аналогичная ситуация, когда подтекало масло в месте расположения бензонасоса. На этот раз виновником оказался сам насос: масло сочилось из-под оси рычажка ручной подкачки топлива. Тут было два варианта выхода из ситуации: смириться или купить новое изделие. Я купил и поставил новый насос (ДААЗ), который по сегодняшний день работает исправно и не подтекает.

Разборка

Для разборки бензонасоса нужно подготовить:

• ключ на 8 и 10 мм;
• крестовую отвёртку.

Порядок действий по разборке таков:

Отворачиваем болт, удерживающий верхнюю крышку.

При сборке сетчатый фильтр необходимо установить таким образом, чтобы его отверстие находилось над клапаном.

Замена клапанов

Клапаны бензонасоса ВАЗ 2107 присутствуют в ремкомплекте. Для их замены понадобится надфиль и подходящие наставки для демонтажа.

Последовательность действий по разборке такова:

Удаляем кернения при помощи надфиля.

Установка и регулировка бензонасоса

Монтаж топливного насоса на «семёрке» проводится в порядке, обратном снятию. Сам процесс сложностей не вызывает. Однако внимание стоит уделить прокладкам, поскольку их толщина оказывает непосредственное воздействие на работу механизма.

Регулировку положения узла необходимо проводить в том случае, если после его снятия производилась замена прокладок или старые уплотнители были сильно вдавлены.

Топливный насос уплотняется несколькими прокладками:

• регулировочная (толщина 0,7–0,8 мм или 1,1–1,3 мм);
• теплоизоляционная;
• уплотнительная (0,27–0,33 мм).

Регулировочная и уплотнительная прокладки отличаются только по толщине. Между блоком двигателя и теплоизоляционным элементом уплотнительная прокладка должна стоять всегда.

Регулировка бензонасоса выполняется следующим образом:

Устанавливаем уплотнительную прокладку.

Видео: как отрегулировать бензонасос на «классике»

снятие бензонасоса ВАЗ — принцип регулировки (наглядное пособие) PEKAR

Как проверить работу реле

Что такое реле бензонасоса? Это специальное приспособление, обеспечивающее подачу и прекращение электрического питания на бензонасос по команде электронного блока управления (ЭБУ). На тех транспортных средствах, на которых установлена система автоматической трансмиссии, при необходимости активации режима интенсивного ускорения задействуется реле.

Где оно располагается? Расположение реле зависит от модели и марки машины. На одних транспортных средствах оно располагается поблизости от блока, управляющего впрыском. На других — под приборной панелью рядом с блоком предохранителей. Есть и другие варианты.

Признаки проблем в работе

Управление топливным насосом при помощи реле совершается так: вставленный в замок ключ поворачивается, таким образом включается зажигание; после этого насос топлива работает примерно две-три секунды. Этого хватает для того, чтобы возникло давление в топливной рампе. Следом должен раздаться щелчок, означающий, что реле отключает механизм. После этого насос будет работать при выполнении двух условий: двигатель вращается стартером при запуске и мотор в дальнейшем работает самостоятельно. В момент выключения зажигания и остановки двигателя реле тотчас или по прошествии одной секунды отключает бензонасос.

Есть топливные системы, на которых бензонасос начинает работать не при повороте ключа зажигания, а тогда, когда автовладелец открывает дверь. Это помогает запустить мотор и создать требуемое давление внутри топливной системы заранее.

Из-за неполадок в работе реле устройство лишается необходимого питания. Он может жужжать или гудеть очень долго. Он не перестаёт работать спустя несколько мгновений после достижения требуемого уровня давления в топливной системе. Если есть неисправности в реле, то двигатель может вообще не завестись, поскольку насос не качает топливо. При постоянном жужжании или гудении автомобиля реле залипает и идёт расходование энергии аккумулятора на то, чтобы беспрерывно вращать моторчик насоса.

Как проверить своими руками

В первую очередь нужно найти предохранитель топливного насоса и его реле, чтобы проверить их работу. Реле может нагреваться и срабатывать несвоевременно или совсем не работать из-за проблем в работе предохранителя.

Проверка реле бензонасоса своими руками

Самые простые модели реле имеют 4 контакта. Два идут на подключение проводов от двигателя топливного насоса. Другие два предназначены для того, чтобы получать управляющий сигнал от электронного блока управления Проверяем наличие питания на управляющих контактах катушки реле — клеммы 85 и 86, поочередным касанием относительно минусового контакта аккумулятора. При наличии питания на одном из контактов лампа вспыхнет, что означает исправность управляющего контура Контакты реле имеют нумерацию, соответствующую стандартам DIN 72552. По этой причине их предназначение на электросхемах проводки всех автомобилей будет похожим Если управляющие клеммы 85 и 86 исправно работают, нужно проверить наличие напряжения (двенадцать вольт) на ножке 87 реле управления бензонасосом относительно массы. Если лампочка не загорается, нужно проверить целостность предохранителя цепи и проводки

Простейший способ испытания — установка работающего устройства. Ещё одним способом является подключение контрольной лампочки на место реле. Когда поворачивается ключ зажигания, лампочка должна светиться.

Ещё во время испытания можно установить перемычку на выводы. Если после поворота ключа зажигания насос начинает работать, это говорит о проблемах в работе устройства управления бензонасосом.

Ещё один метод испытания реле можно рассмотреть на примере Ваз 2110. Реле насоса топливной системы в этом автомобиле расположено возле предохранителя. Для диагностики нужно взять мультиметр или контрольную лампу с силой тока не превышающей 0,25 А.

После этого нужно по очереди измерить напряжение тока на выводах устройства

Одновременно важно фиксировать контакт, идущий к массе. Этим способом можно наверняка выяснить, требуется ли замена реле

Если же лампочка не светится, то с предохранителем всё в порядке. В данном случае нужно исследовать проводку, ведущую от реле к электронному блоку управления.

Не стоит исключать и то, что возможны неисправности в блоке управления мотором. Кроме того нужно знать, что в работе реле могут быть сбои, оно может не функционировать нормально или залипать из-за нарушения работы или некачественной установки сигнализации. Причина этого заключается в том, что устройства охраны и защиты от угона, осуществляющие блокировку, останавливают подачу электропитания бензонасоса.

Причины выхода бензонасоса из строя

Насос может выйти из строя по различным причинам:

1. Для карбюраторных двигателей основным источником проблемы, как правило, является шток бензонасоса. В процессе эксплуатации он становится короче и насос перестаёт подавать нужное количество топлива в мотор.
2. Устройство может перестать функционировать по причине износа входного клапана или его уплотнительного кольца.
3. Инжекторные двигатели оснащены электрическими топливными насосами. В этом случае наиболее частой причиной выхода устройства из строя является некачественное горючее. Сетчатый фильтр на входе забивается грязью и ограничивает поступление топлива.
4. Электрические насосы могут потерять работоспособность из-за неисправностей в системе проводов, реле, предохранителей или окисления клемм.

Предупредить часть указанных проблем можно, заправляясь качественным топливом на хорошо зарекомендовавших себя АЗС. Кроме этого, рекомендуется иногда чистить бензобак и менять этот и другие элементы топливной системы по истечении срока службы.

Проверка работоспособности реле

Реле топливного насоса — это устройство, осуществляющее или прекращающее подачу на бензонасос электрического питания. Если оно вышло из строя, то работа топливной системы остановится.

Элекрическое питание на топливный насос подается через реле

Проверка работоспособности реле и соответствующего осуществляется по следующей схеме:

Откройте капот и снимите крышку с блока предохранителей и реле.

Руками или специальными щипцами выньте реле и предохранитель, отвечающие за работу насоса.

Осмотрите реле и предохранитель и в случае обнаружения неисправности установите новые.

Проверьте, поступает ли ток на реле. Это можно сделать проводом с лампой напряжением 12 В, присоединив его к месту подключения.

Часто реле перестаёт работать после установки на автомобиль сигнализации. В этом случае следует сбросить все настройки с брелока сигнализации.

Видео: проверка работоспособности реле

Механизм работает, но не качает топливо

Иногда устройство характерно гудит, но бензин в двигатель не подаётся. Дело в том, что давление в топливной системе не должно превышать 3 атм. Его можно измерить, подключив к топливной рейке манометр. Если давления нет или оно очень низкое — элемент вышел из строя.

Может случиться, что на устройство просто не поступает напряжение. Для проверки этого следует включить зажигание и на слух определить, работает ли насос. Он должен издавать лёгкое жужжание. Если ничего не слышно — питание на насос не подаётся. Следует проверить реле, предохранители и проводку.

Видео: что делаеть, если насос не качает топливо

Никак не качает Бензонасос! Или проблема в штоке!!!

Не поддерживается давление в системе подачи топлива

Давление в топливной системе поддерживается не самим насосом, а его обратный клапаном. Топливо поступает через впускной клапан, который подаёт его под давлением по шлангам к двигателю, а обратный клапан не пускает бензин обратно.

По причине сильного износа обратный клапан может не срабатывать. Как следствие, механизм теряет способность поддерживать необходимое давление.

В зависимости от марки автомобиля, обратный клапан может находиться как внутри, так и снаружи корпуса устройства. Замена клапана — довольно сложная процедура. Поэтому удобнее заменить насос в комплекте.

Автомобиль «дёргается» на малой скорости

Если двигатель начинает издавать необычные звуки и «дёргаться» во время движения на малой скорости, вероятнее всего, забилась сетка фильтра. Насосу просто не хватает топлива для нормальной работы. Проблема исчезнет после очистки сетки.

Подобные симптомы могут быть обусловлены и некорректной работой клапанов устройства. Из-за износа они не могут пропускать бензин в обе стороны. В этом случае необходимо заменить механизм.

Топливный насос двигателя автомобиля (механическая конструкция)

Механический вариант – это быстро стареющее, постепенно утрачивающее актуальность эксплуатации оборудование. Всё больший приоритет относительно применения на автомобилях получают электрические конструкции. Рассмотрим обе системы и связанные нюансы эксплуатации.

Устройства механического типа используются совместно с моторами устаревших модификаций, где применяются карбюраторы. Правда, встречаются модели автомобилей, где отмечается дополнительное присутствие электрического топливного насоса низкого давления, установленного непосредственно внутри бензобака или рядом.

Функционально механической помпой организуется откачка ресурса из бензобака с последующим нагнетанием в область карбюратора. Такое действие происходит, когда двигатель автомобиля запускается или уже находится в рабочем состоянии.

Принцип работы механической помпы

Принцип работы механического топливного насоса сопровождается контактом плечевого рычага с телом распределительного вала. Моменты движения рычага передаются резиновой диафрагме, находящейся внутри конструкции помпы. Как результат, диафрагма периодически движется вверх — вниз.

Конструкция механического типа: 1 – плечевой рычаг под распределительный вал; 2 – упорные пружины; 3 – пружина диафрагмы; 4 – диафрагма; 5 – клапан; 6 – чаша; 7 – выходной патрубок

Движением диафрагмы вверх вниз создаётся вакуум и давление, благодаря чему топливо втягивается в область насоса и проталкивается вперёд. Однонаправленное движение образуется благодаря обратным клапанам.

Клапана встроены внутри конструкции топливного автомобильного насоса. Механическую систему отличает довольно низкое давление 0,27 – 0,68 АТИ. Однако карбюраторная система как раз и рассчитана на небольшое давление.

Проверка давления топлива и бензонасоса

Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.

Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.

В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.

Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

Неисправность бензонасоса: основные признаки и симптомы

Производительность электробензонасосов, которые являются обязательным элементом топливной системы инжекторных авто и крепятся внутри топливного бака, намного выше сравнительно с механическими бензонасосами. Механические насосы устанавливаются на карбюраторных двигателях и крепятся снаружи бензобака.

Также возможна схема реализации, когда присутствуют два бензонасоса: одно устройство задействуется в случае необходимости подачи малого количества топлива под более высоким давлением, в то время как второй насос работает с большим объемом горючего, подавая его под сниженным давлением.

В самом начале стоит отметить, что электрические и механические бензонасосы подают топливо в двигатель под определенным давлением. Снижение давления топлива приводит к сбоям в работе двигателя.

В списке главных признаков, которые указывают на поломку бензонасоса или явное снижение его производительности, отмечены:

• холодный или горячий двигатель не запускается;
• наблюдается затрудненный пуск, нестабильная работа двигателя на холостом ходу, плавающие обороты;
• присутствуют рывки и дергания автомобиля при нажатии на газ в движении при попытке ускорения;
• машина глохнет на ходу;

Рекомендуем также прочитать статью о тюнинге топливно-воздушной системы двигателя. Из этой статьи вы узнаете о том, как правильно подбирать бензонасос, инжекторы и другие компоненты системы с учетом оптимальной производительности.

Возможной причиной данных неисправностей является низкое давление в топливной системе. Другими словами, на разных режимах работы мотору попросту не хватает топлива. Для диагностики и устранения поломки необходимо знать, как самому проверить давление бензонасоса.

Сейчас читают

Что лучше — Toyota Corolla или Volkswagen Jetta?…

Почему не поступает топливо в карбюратор? Основные причины и…

Бензонасос где находится, назначение устройства

Расположение устройства, отвечающего за бесперебойную доставку энергоносителя в рабочем режиме, зависит от его типа. Механические применяются на авто с карбюраторами, а также в качестве вспомогательной системы дизельного транспорта. Для создания активного и вместе с тем эффективного разрежения функция управления режимом накачки топлива передается распределительному валу двигателя. Даже автовладельцы, не располагающие специальными знаниями, всегда безошибочно расскажут о том, где находится механический бензонасос. При поиске неисправностей или замене этот агрегат ищут в зоне расположения двигателя.

Системы подачи топлива с электрическим приводом приводятся в действие непосредственно от аккумулятора или генератора. Это снимает ограничение на место расположения этого элемента. В зависимости от задумки конструктора нагнетатели могут располагаться в зоне топливного бака или в подкапотном пространстве. Устройство бензонасоса при этом зависит от целого ряда факторов. К числу таких относятся возложенные функции, ожидаемые динамика и мощность мотора.

Основные неисправности и ресурс топливных насосов

Средний срок службы ключевых элементов системы составляет 200 000 километров. Ресурс можно сравнить с межремонтным интервалом бензиновый двигатель с ТНВД, когда машине требуется комплексное вмешательство. Основные неисправности насосов для подачи и поддержания давления в системе можно классифицировать по двум направлениям:

• Нарушения в блоке управления. Агрегат получает неправильные сигналы, что напрямую влияет на отзывчивость авто при езде;
• Механический износ отдельных деталей. Из-за достаточно сложной схемы топливного насоса, он является непригодным для восстановления (разборка, диагностика обойдутся дорого). Проще и дешевле купить новую деталь для последующей замены.

Самостоятельная диагностика

Уровень давления, который воспроизводит насос, составляет 6 атмосфер

Поэтому важно достичь герметичности соединений

Для уплотнения вам понадобится фум-лента и патрубок диаметром 9 миллиметров. Итак, как проверить давление топливного насоса своими руками? Открываем капот и ищем рампу с форсунками. Обычно она закрыта пластиковым кожухом. Снимаем его и видим колпачок в виде колесного ниппеля. Откручиваем часть рампы. Будьте внимательны — может вылиться бензин под высоким давлением. Как стравить давление? Для этого снимаем предохранитель на топливный насос и заводим двигатель. После нескольких секунд работы он заглохнет. В системе от насоса до форсунок больше не будет топлива. Можно смело откручивать рампу, которая идет на топливный насос. Как проверить далее? Надеваем шланг с нашим манометром, уплотняем фум-лентой и для надежности закрепляем металлическим хомутом.

Далее помощник включает зажигание. Вы в этот момент смотрите на показания манометра. Если полученные значения ниже пяти атмосфер, значит, элемент не способен выработать нужное давление.

Распространенные неисправности

Гудит бензонасос

Топливный насос может гудеть или пищать по разным причинам. Жужжать бензонасос может в силу характера конструкции системы. Если же есть подозрение на неисправность электробензонасоса нужно проверить топливную систему полностью.

Если бензонасос шумит при высокой температуре окружающего воздуха, надо проверить дышит ли бензобак. Проверить трубку паров бензина, клапан абсорбера. Если найти причину не удается, просверлить отверстие в крышке заливной горловины.

Перегрев бензонасоса

Насос перегревается в случае:

1. Мало бензина или его отсутствие в баке;
2. Инородные материалы попали в модуль бензонасоса или в сам моторчик;
3. Вода в баке;
4. Забиты топливные магистрали, фильтра тонкой или грубой очистки. Топливо импульсно возвращается обратно в бензонасос, поэтому греется;
5. Замыкание обмоток статора моторчика бн, в следствии чего нагревается.

Бензонасос не качает при включении зажигания

Современные системы управления двигателем блокируют бензонасос до прокрутки стартером. То есть чтобы электробензонасос заработал нужно начать заводить двигатель. Если же он и так не срабатывает проверить питание 12 В, для этого сканером включить реле бензонасоса.

Признаки низкого давления топлива в рампе

Главный симптом слабого давления плохой запуск двигателя и потеря мощности. Причины могут быть как самом БН, проводящих магистралях, фильтрах.

Почему падает давление топлива в рампе

Если при проверке давление топлива быстро падает после выключения насоса, нужно заменить регулятор давления топлива. Перед заменой можно попытаться его реанимировать. Для этого зажимаем обратную магистраль и включаем насос, давление повысится до максимального и резко отпускаем обратку. Таким образом мембрана в клапане садится на место и давление держит. Такие же симптомы могут быть после остановки двигателя. Давление резко падает, бензин сливается в бак и следующий запуск мотора будет затруднен.

Сигнализация блокирует бензонасос

Блокировка бензонасоса может произойти из-за замыкания блока не штатной сигнализации. В этом случае нужно произвести демонтаж сигнализации и заменить на новую.

Постоянно работает бензонасос

При остановке двигателя и выключении зажигания насос не отключается. Причина может быть в том, что реле бензонасоса замкнуло и не выключается. Питание 12 В постоянно приходит и электробензонасос качает.

Бензонасос жужжит, но не качает в чем причина

Автовладельцы часто сталкиваются с такой проблемой, что машина не заводится, но бензонасос жужжит. Дело в том, что сам моторчик работает, а крыльчатка проворачивает на оси статора. Соответственно давление не создается и двигатель не запускается. В таких случая поможет проверка давления топлива манометром.

Источник

Как проверить топливную систему в домашних условиях?

Первой точкой замера по умолчанию является выход из топливной рампы. Здесь мы аттестуем всю систему в комплексе и регулятор давления топлива в частности. Оценка состояния форсунок выполняется на основании измерения давления на входе в рампу и на выходе из нее. А по напору на выходе из насоса и перед топливной рампой мы можем судить как о состоянии самого насоса, так и фильтра тонкой очистки.

Давление в топливной рампе

Отыскав под капотом трубку, распределяющую бензин по форсункам, нащупываем на ней пластмассовый колпачок. Его размеры и фактура практически идентичны тем, что на колесах. Под этой заглушкой находится привычный нам золотник. Узел необходим для того, чтобы стравливать избыточное давление из топливной магистрали после недавней остановки двигателя, например, при замене фильтра тонкой очистки.

Стравить топливо из магистрали проще простого. Достаточно нажать на золотник, подставив перед этим баклажку или тряпку. Перед подсоединением манометра этот самый ниппель необходимо выкрутить по принципу, аналогичному демонтажу колесного золотникового стержня.

Манометр подключается к топливной рампе с помощью шланга. Во избежание протечек и срывов трубка в районе штуцеров обжимается хомутами. Смонтировав аппаратуру, заводим двигатель и первым делом проверяем, не протекает ли бензин в местах подсоединения измерительной аппаратуры. Если все в порядке, приступаем к снятию показаний.

Системы с полноценной «обраткой» и без нее выдают различные цифры на манометре. Для начала рассмотрим диагностику топливосистемы с обратной магистралью:

1. После пуска мотора давление в топливной рампе должно быть 2,5-2,7 атмосфер.
2. При перегазовке напор должен увеличиваться до 3 атмосфер.

У систем с РДТ, расположенным в корпусе насоса, цифры должны быть 3,8 и 4 атмосферы соответственно. Кратковременные колебания давления в пределах 0,2 атмосфер свидетельствуют о засорении фильтра грубой очистки (приемная сетка бензонасоса). Причиной этого является посредственная забота АЗС о сберегающих емкостях, наблюдаемая, как правило, у аутсайдеров рейтинга заправок по качеству бензина .

Регулятор давления топлива – исправен ли он?

Продолжая осмотр топливной системы, стоит проверить регулятор давления топлива, деталь, обеспечивающую постоянство напора бензина в магистрали. На топливосистемах с «обраткой» этот элемент расположен в топливной рампе, а шланг, идущий от него, как раз-таки именуется обратной магистралью.
