Техническое обслуживание и текущий ремонт системы питания дизельных двигателей

Система питания дизельного двигателя служит для раздельной подачи в требуемые моменты времени и в требуемом количестве воздуха и топлива в цилиндры двигателя, где и происходит смесеобразование, а также для удаления отработавших газов и глушения их на выпуске. Основными элементами ее являются: топливный бак, фильтры грубой и тонкой очистки топлива, воздушный фильтр, подкачивающий насос, топливный насос высокого давления (ТНВД) с регулятором частоты вращения и муфтой опережения впрыска топлива, форсунки, трубопроводы низкого и высокого давления, выпускной тракт. На них приходится около 5…10 % неисправностей автомобилей с дизельными двигателями. Характерными неисправностями являются: нарушение герметичности, загрязнение фильтрующих элементов, разрегулировка и износ плунжерных пар ТНВД, разрегулировка и негерметичность форсунок (табл.2.5)
Таблица 2.5 – Основные неисправности системы питания дизельного двигателя

Признак	Неисправность	Способ устранения
1. Затруднен пуск двигателя, неустойчивая работа двигателя.	Нарушена герметичность системы питания. Засорение топливных фильтров. Неисправности ТНВД. Нарушение работы форсунок. Неправильно отрегулирована частота вращения холостого хода.	Проверить герметичность и устранить неплотности. Промыть или заменить фильтрующие элементы. Проверить и отрегулировать ТНВД. При необходимости заменить изношенные детали. Снять форсунки и проверить на работоспособность. Заменить изношенные элементы или форсунки в целом. Проверить и отрегулировать частоту вращения холостого хода.
2. Неравномерная и «жесткая» работа двигателя. Отработавшие газы – черного цвета	Неправильный угол опережения впрыска топлива. Разрегулировка цикловой подачи ТНВД	Проверить и отрегулировать угол опережения впрыска топлива. Проверить и отрегулировать цикловую подачу ТНВД
3. Двигатель не развивает мощность, повышенный расход топлива	Загрязнение воздушного фильтра. Разрегулировка цикловой подачи. Износ или загрязнение форсунок. Разрегулировка угла опережения впрыска топлива.	Очистить или заменить фильтрующий элемент. Проверить и отрегулировать цикловую подачу ТНВД. Проверить работу форсунок. Очистить форсунки, отрегулировать давление впрыска. При необходимости заменить изношенные элементы или форсунки в целом. Проверить и отрегулировать угол опережения впрыска топлива.
4. Двигатель чрезмерно увеличивает частоту вращения	Нарушение работы регулятора	Проверить работу и отрегулировать регулятор частоты вращения.

В процессе эксплуатации наиболее интенсивно изнашиваются плунжерные пары ТНВД и форсунки, теряют свою упругость пружины.

При возникновении признаков неисправностей необходимо провести поэлементное диагностирование системы питания. Ее негерметичность проверяется визуально по наличию подтеканий. Далее запускают двигатель, устанавливают малую частоту вращения коленчатого вала и слегка отворачивают пробку фильтра тонкой очистки. Если в системе есть воздух, то из-под пробки будет вытекать пена. После появления струи топлива пробку заворачивают. Герметичность системы можно проверять методом опрессовки. Для этого отсоединяют подводящий трубопровод от топливного бака и подсоединяют к прибору, подающему в него топливо под давлением 300 кПа, а отводящий трубопровод глушат. В негерметичных местах соединений наблюдают подтекание топлива. Герметичность восстанавливают подтяжкой резьбовых соединений, заменой уплотнений и трубопроводов.

Форсунки диагностируют по показателям герметичности, давления впрыска и качества распыливания топлива на приборах типа КИ-3333А, КИ-22203М, КИ-562, ESP-100, М-106 и других.

При проверке герметичности форсунки ее устанавливают на прибор (рис.2.30), заворачивают регулировочный винт и рычагом 6 плунжерного насоса 2 прибора доводят давление до 30 МПа, которое контролируют манометром 1. Наблюдают за снижением давления и замеряют время его уменьшения от 28 до 23 МПа. Для новых форсунок время падения должно быть не менее 15…20 секунд, для подношенных – не менее 5 с.

При регулировке давления начала подъема иглы форсунки отворачивают регулировочный винт пружины, одновременно приводят в действие плунжерный насос 2 прибора и фиксируют давление, при котором осуществляется впрыск по манометру 1.

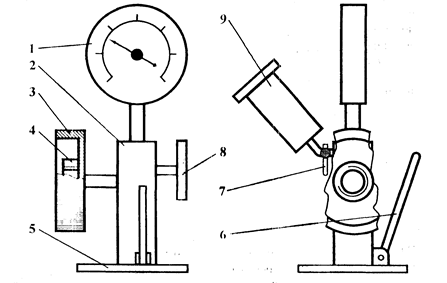

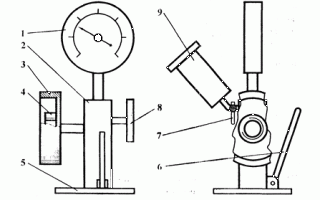

1 – манометр; 2 – плунжерный насос; 3 – гайка крепления форсунки; 4 – штуцер; 5 – основание; 6 – рычаг насоса; 7 – кран; 8 – запорный вентиль; 9 – топливный бачок

Рисунок 2.30 – Схема прибора для проверки форсунок

Оно должно быть для легковых автомобилей 11…15 МПа, для грузовых – 16…22 МПа, причем большие значения устанавливаются для двигателей с турбонаддувом. После регулировки необходимо затянуть контргайку регулировочного винта и вновь проверить правильность регулировки на приборе. На некоторых форсунках давление впрыска изменяется с помощью регулировочных шайб, устанавливаемых под пружину распылителя.

При проверке качества распыливания делают несколько впрысков топлива через форсунку. Оно должно впрыскиваться в туманообразном виде, равномерно распределяясь по поперечному сечению конуса струи и по каждому отверстию распылителя. Неравномерное распыливание или подтекание топлива в начале и в конце впрыска не допускается.

Диагностирование топливоподкачивающего насоса осуществляется по его производительности при заданном протидавлении (0,05…0,17 МПа) и развиваемому давлению при закрытом нагнетательном канале.

Диагностирование можно осуществить на стендах типа КИ-921М, КИ5205, «Стар-12», ESP-707 и других, после демонтажа насоса с двигателя. Его закрепляют с помощью винтового зажима 6 (рис.2.34) и подключают к питающей системе стенда (рис.2.31)

, (2.13)

где w

max – максимальная частота вращения коленчатого вала двигателя.

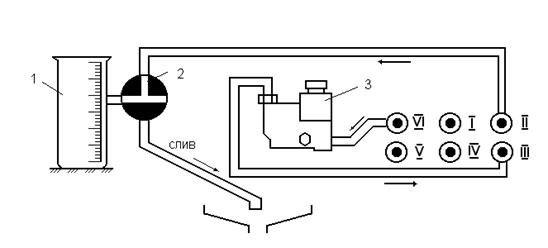

1 – мерный сосуд; 2 – трехходовой кран; 3 – испытуемый насос

Рисунок 2.31 – Схема соединений топливопроводов при диагностировании подкачивающего насоса на стенде типа КИ-5205

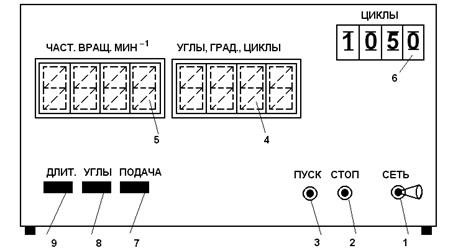

1 – тумблер «сеть»; 2 – кнопка остановки счетчика-автомата; 3 – кнопка включения счетчика-автомата; 4 – табло измеряемых параметров; 5 – табло электронного тахометра; 6 – устройство задания числа циклов; 7 – кнопка измерения подачи; 8 – кнопка измерения углов впрыска; 9 – кнопка измерения длительности впрыска

Рисунок 2.32 – Схема пульта стенда

Техническое состояние фильтра определяется по снижению производительности насоса при его работе без фильтра и с фильтром. Для этого в напорный трубопровод насоса подключают фильтр (рис.2.33) и снова оценивают его производительность.

Уменьшение производительности определяется:

, (2.14)

где Qн – производительность насоса без фильтра, л/мин;

Qф – производительность насоса с фильтром, л/мин.

Допускается снижение производительности насоса не более 60%. При больших значениях DQ фильтрующий элемент очищают или заменяют.

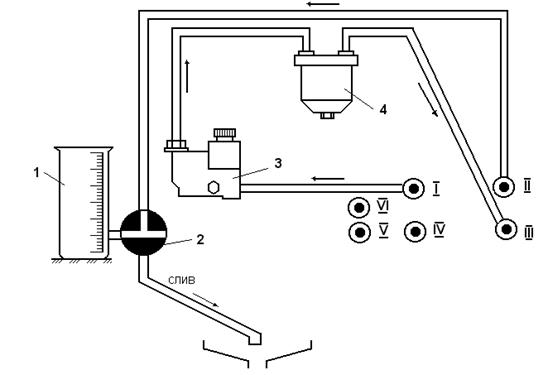

1 – мерный цилиндр; 2 – трехходовой кран; 3 – насос; 4 – испытуемый фильтр

Рисунок 2.33 – Схема соединений топливопроводов при диагностировании фильтров

При диагностировании ТНВД определяются углы подачи секциями насоса, величина и равномерность подачи отдельными секциями, работоспособность муфты опережения впрыска топлива и работоспособность регулятора ТНВД на начало и полное отключение подачи. Насос проверяют на стенде (рис.2.34) совместно с комплектом исправных и отрегулированных форсунок при температуре топлива в системе стенда 25…30 °С.

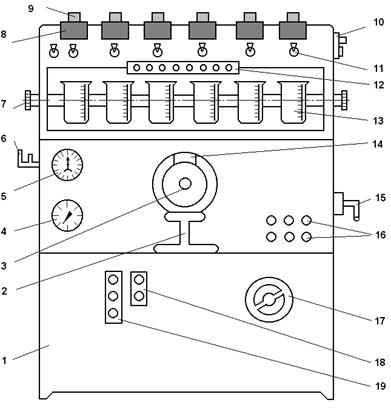

1 – корпус; 2 – подставка для ТНВД; 3 – привод насоса;

4 – манометр; 5 – тахометр; 6 – кронштейн для подкачивающего насоса; 7 – поворотная ось держателя мензурок; 8 – датчик моментов впрыска; 9 – держатель форсунки; 10 – включатель стенда; 11 – тумблер включения датчика впрыска; 12 – держатель трубопроводов низкого давления; 13 – мерная мензурка; 14 – стробоскопическое устройство; 15 – распределительный кран; 16 – штуцера для подключения напорных и сливных трубопроводов; 17 – маховичок вариатора; 18 – пульт включения стендового насоса; 19 – пульт включения электродвигателя привода стенда

Обслуживание системы питания дизеля

СЛИВ ОТСТОЯ ИЗ ФИЛЬТРА ГРУБОЙ ОЧИСТКИ ТОПЛИВА, ПРОМЫВКА ФИЛЬТРА

Отверните сливную пробку 6 (рис. 1), слейте отстой из фильтра. Выверните болты 7 крепления колпака к корпусу фильтра и снимите колпак 5 вместе с фланцем 4. Выверните фильтрующий элемент 2 из корпуса 1, снимите уплотнительную шайбу. Используя ванну и кисть, промойте фильтрующий элемент 2 и полость колпака 5 дизельным топливом, продуйте сжатым воздухом.

Наденьте на фильтрующий элемент уплотнительную шайбу, распределитель и вверните фильтрующий элемент в корпус. Установите колпак фильтра и закрепите его болтами. Подтяните сливную пробку 6 и убедитесь в герметичности фильтра при работающем двигателе. Подтекание топлива или подсос воздуха устраните подтягиванием болтов крепления 7 колпака 5 к корпусу 1.

СМЕНА ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ В ФИЛЬТРЕ ТОНКОЙ ОЧИСТКИ ТОПЛИВА

Выверните сливные пробки 4 (рис. 2), слейте топливо из фильтров в посуду, вверните пробки. Выверните болты 1 крепления колпаков фильтра, снимите колпаки 3 и удалите загрязненные фильтрующие элементы 2. Промойте колпаки бензином или дизельным топливом, используя ванну и кисть.

Установите в каждый колпак новый фильтрующий элемент. Вверните болты 1 с шайбами и прокладками 5, при необходимости установите новые прокладки колпаков 6, поставьте колпаки 3 вместе с элементами 2 и затяните болты 1.

Пустите двигатель и убедитесь в герметичности фильтра. Подтекание топлива устраните подтягиванием болтов 1 крепления колпаков к корпусу.

ОЧИСТКА ЭЛЕМЕНТА ВТОРОЙ СТУПЕНИ И ПРОМЫВКА ПЕРВОЙ СТУПЕНИ ВОЗДУХООЧИСТИТЕЛЯ

Отсоедините от воздухоочистителя шланг системы эжекции и воздухопроводы, снимите крышку, отверните стержень крепления, выньте картонный фильтрующий элемент, снимите воздухоочиститель. Корпус с инерционной решеткой промойте в бензине.

Вторую ступень воздухоочистителя (бумажный фильтрующий элемент) очистите, руководствуясь показанием индикатора засоренности. Ориентировочный срок службы фильтрующего элемента 30 000 км пробега. При наличии на картоне пыли без копоти или сажи (элемент серый) продуйте его сухим сжатым воздухом (давление воздуха должно быть не более 2. 3 кгс/см 2 ).

При наличии на картоне пыли, копоти, масла, топлива промойте фильтрующий элемент в теплой (40. 50°С) воде с добавлением моющего средства (ОП-7, ОП-Ю или порошков «Лотос», «Новость»), погрузив элемент в раствор на полчаса с последующим интенсивным вращением (полосканием) в течение 10. 15 мин. Затем промойте элемент в чистой воде и хорошо просушите. При наличии механических повреждений, разрывов картона, отслаивания крышек и кожухов элемент замените.

Соберите воздухоочиститель в обратной последовательности. При сборке прокладки, имеющие надрывы, замените, качество уплотнения проконтролируйте по наличию сплошного отпечатка на прокладке.

УДАЛЕНИЕ ВОЗДУХА ИЗ СИСТЕМЫ ПИТАНИЯ

ПРОВЕРКА УРОВНЯ МАСЛА В МУФТЕ ОПЕРЕЖЕНИЯ ВПРЫСКА ТОПЛИВА И ЕГО ДОЗАПРАВКА

Муфта опережения впрыска топлива смазывается маслом, применяемым для двигателя. Чтобы проверить уровень масла в муфте, необходимо вывернуть пробку 1 (рис. 4) в нижней части его корпуса.

Если масло вытекает из открытого отверстия, значит уровень достаточен. Если оно не вытекает, выверните аналогичную пробку в верхней части корпуса муфты и долейте масло до появления его из нижнего отверстия. Затем заверните обе пробки.

ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ СИСТЕМЫ ПИТАНИЯ И ИХ УСТРАНЕНИЕ

Если двигатель не пускается, то прежде всего проверьте, есть ли топливо в баке. Затем убедитесь в отсутствии подсоса воздуха в системе. Попадание воздуха в систему можно обнаружить по выделению пены или подтеканию топлива в местах соединения топливопроводов при прокачивании топлива.

Для устранения подтеканий топлива и подсоса воздуха подтяните резьбовые соединения, а при необходимости замените неисправные трубопроводы или прокладки. Для удаления воздуха из системы питания надо прокачать систему. Если в системе питания не обнаружено подсоса воздуха, необходимо убедиться в исправности топливоподкачивающего насоса. Для проверки его работы отсоедините от фильтра тонкой очистки подводящий топливопровод и проверните коленчатый вал двигателя стартером. При исправном насосе топливо струей должно выходить из топливопровода. Если струи нет, значит неисправен подкачивающий насос или засорены топливопроводы.

Ремонт и диагностика дизельной топливной системы

Принцип работы дизельных двигателей состоит в том, что подача топлива в цилиндры мотора производится с помощью впрыска (аналогично инжекторам). Однако на этом сходство заканчивается. Воспламенение топливной смеси происходит без свечей зажигания благодаря высокой температуре (700 — 800°С) в рабочей камере.

Такая температура достигается за счет более высокой степени сжатия в цилиндрах дизеля (19 — 24) по сравнению с бензиновыми двигателями (9 — 11). Топливо также впрыскивается в цилиндры под высоким давлением (100 — 150 кг/см²).

Для этого топливные насосы изготавливают с минимальными зазорами между корпусом и подающими плунжерами, что делает их весьма чувствительными к износу или загрязнениям. Поэтому обслуживание и ремонт топливной аппаратуры дизельных двигателей имеет свою специфику. Расскажем о ней подробнее.

Система питания дизельного двигателя – основная функция

Впрыск топлива в цилиндры производится несколько раньше, после чего происходит его воспламенение. Поэтому свечи зажигания (которые есть в бензиновом автомобиле) в дизельном двигателе отсутствуют. Так же как и в бензиновом варианте, схема системы питания в дизеле включает в себя два такта, во время которых подается топливо и воздух. Для нагнетания необходимого количества воздуха используется турбокомпрессор, который приводится в движение с помощью потока отработанных газов.

Теперь нам известна схема, назначение же системы питания дизельного двигателя заключается в своевременном обеспечении его рабочей смесью с целью превращения энергии топлива в механическую энергию. Весь процесс начинается с засасывания топлива под высоким давлением с помощью насоса и пропуска его в топливном фильтре для очистки от воды и грязи.

Подача топлива осуществляется при отсутствии воздуха в системе, после чего происходит распределение его по цилиндрам. Для регулировки количества топлива используется педаль газа. Подача топлива непосредственно в цилиндр производится с помощью форсунок. Для полного отключения системы питания предусмотрен магнитный клапан.

Неисправности системы с описанием внешних признаков

В таблице приведены наиболее распространенные неисправности системы питания дизельного двигателя с указанием видимых проявлений.

Неисправность	Внешние симптомы
Загрязнение фильтра	Падение мощности, глохнет двигатель
Не работает привод ТНВД	Заглох двигатель
Износ или неисправность насоса	Затрудненный пуск, провалы при разгоне, увеличенный расход топлива
Недостаточная величина высокого давления	Провалы в разгоне
Увеличенное давление впрыска	Большой расход топлива
Смещен угол опережения впрыска	Затрудненный пуск, глохнет двигатель
Ранний впрыск топлива	Жесткая работа двигателя
Поздний впрыск топлива	Черный дым из выхлопной трубы
Износ форсунок	Затрудненный пуск, черный дым из выпускной системы
Нестабильная работа свечей накаливания	Трудности запуска
Пригорание клапанов	Черный дым из выпускной трубы
Низкая компрессия	Затрудненный пуск, увеличенный расход солярки
Износ регулятора оборотов коленвала	«плавают» холостые обороты
Загрязнение воздушного фильтра	Провалы в разгоне
Негерметичность уплотнительных шайб под форсунками	«Плавают» холостые
Подсос воздуха между фильтром и насосом
Забита вентиляция картера

Диагностическое оборудование

Приведенная выше таблица еще не является основанием для отправки компонента, попавшего под подозрение, на диагностику, а тем более в ремонт. Эти предварительные диагнозы можно принимать во внимание только в отношении старых дизельных двигателей, не имеющих электронной системы управления.

При возникновении проблем у двигателя, оснащенного ЭБУ, в первую очередь необходимо выполнить диагностику неисправности топливной системы с помощью диагностического сканера, подключаемого к разъему K-line блока.

Только после определения кода ошибки, привязанного к неисправному элементу, стоит направляться на станцию технического обслуживания (СТО), чтобы приступить к ремонту системы питания дизельного двигателя.

После проведения диагностического тестирования специалисты вынесут окончательный диагноз, — какой из элементов системы питания повинен в некорректной работе дизеля. В противном случае, по вашей просьбе, опираясь на ваши предположения, отремонтируют не тот узел, и проблемы останутся с вами.

Выбирая СТО, следует обратить внимание на уровень ее оснащения диагностическим оборудованием. Лидером в области изготовления испытательных и ремонтных стендов для проверки топливной аппаратуры является фирма Bosch, выпускающая линейку оборудования EPS.

Широкими возможностями для проверки ТНВД всех видов обладает стенд EPS 815 под управлением компьютерной системы. С помощью настольного прибора EPS 205 тестируют форсунки различных видов и производителей, используя при этом различные адаптеры. Известны также диагностические комплексы фирм Delphi, DENSO и Hartridge.

Что проверяется

Используя многочисленные функции диагностических комплексов и приборов, можно проверить множество технических параметров и характеристик топливных компонентов и определить основные неисправности системы питания. Комплекты оборудования фирмы Bosch выполняют следующие тесты и действия:

С помощью ручного прибора EPS:

На стенде Delphi YDT278 проверяют все компоненты топливной системы дизельного двигателя, включая насос и форсунки, даже не снимая их с машины. Подключив устройство YDT410, контролируют работоспособность регулятора давления системы Common Rail. Если прибор повышает давление до требуемого, значит, штатный регулятор неисправен. В противном случае источником неисправности является насос.

Содержание ремонтных работ

После диагностического тестирования и выявления неисправного узла принимают решение о дальнейших действиях. В принципе почти любой компонент топливной системы можно отремонтировать, предварительно определив — «стоит ли овчинка выделки».

Работы выполняются в специализированных центрах по обслуживанию дизельных автомобилей, имеющих необходимое оборудование для ремонта. Как восстанавливают изношенные агрегаты?

Основные действия при ремонте ТНВД на СТО:

Ремонт форсунок или насос-форсунок включает в себя:

Некоторые советы по ремонту топливной аппаратуры

Как говорят медики — болезнь легче предупредить, чем лечить. То же самое можно сказать и в отношении ремонта топливной системы дизельных двигателей.

Своевременные профилактические работы: замена фильтров, слив конденсата, регулярная промывка топливного бака, проверка на диагностическом оборудовании помогут вам увеличить ресурс всех компонентов топливной системы и сэкономить на дорогостоящем ремонте.

Своевременная диагностика и ремонт топливной системы автомобиля позволяют быть уверенным в надежности железного коня, максимально увеличивают ресурс силового агрегата и сопутствующих узлов и улучшают эксплуатационные характеристики машины. Связанно это с невозможностью обеспечить оптимальное сгорание топлива при неисправности любой из деталей питания дизеля, поэтому при возникновении любых симптомов поломок или снижении динамических показателей автовладельцу рекомендуется посетить станцию технического обслуживания или провести проверку состояния топливной системы самостоятельно.

Ремонт системы питания двигателя автомобиля

1. Ремонт системы питания бензинового двигателя
2. Формирование бедной горючей смеси
3. Образование богатой горючей смеси
4. Увеличение расхода топлива
5. Течь топлива
6. Топливо не поступает в карбюратор
7. Проверка топливной магистрали на засор
8. Осмотр и ремонт топливного насоса
9. Осмотр сетчатого фильтра карбюратора
10. Ремонт карбюратора
11. Ремонт системы питания дизельного двигателя
12. Техническое обслуживание системы питания двигателя
13. И в заключение…

Система питания ДВС отвечает за подачу топлива из бака, и направлении ее через элементы очистки, формированию смеси, и равномерного распределения ее по цилиндрам мотора. Неполадки приводят к нарушению функционирования силового агрегата и даже к его поломке. В данной статье разберем какие бывают поломки, что является причиной, и как выполнять ремонт системы питания двигателя самостоятельно.

Важность проведения своевременного технического обслуживания

Схема топливной системы двигателя состоит из нескольких самостоятельных узлов, объединенных топливопроводами. Выход любого элемента из строя ведет к повышенному износу всех остальных частей топливоподачи, поэтому затягивание с определением виновника неправильной подачи горючего вызывает дополнительные повреждения, что ведет к увеличению стоимости ремонта и необходимости заменять большее количество деталей.

Так, например, вышедший из строя топливоподкачивающий насос не сможет поддерживать подачу достаточного количества горючего тнвд. Это в свою очередь приведет к ускоренному его износу. Помимо этого не будет обеспечиваться достаточное давление топлива, подаваемого в форсунки.

В результате низкого давления горючего в топливной рампе форсунки не будут нормально дозировать и распылять дизтопливо. Двигатель отклонится от оптимального режима работы. Электронный блок управления будет пытаться скорректировать ситуацию и выдаст сигнал об ошибке.

Если автовладелец не будет обращать внимание на поломку, то из-за неправильной подачи топлива силовой агрегат будет изнашиваться в ускоренном темпе. Так, вместо замены недорого топливоподкачивающего насоса, возникнет необходимость капитального ремонта двигателя и его системы питания. Это и есть основная причина, почему важно вовремя проводить диагностику топливоподачи.

Система питания двигателя КамАЗ–

В ручке. ЯМЗ Двигатель ЯМЗ Объем продаж: Число заводов: Очистить корпус воздушного фильтра и заменить фильтрующий элемент Очистить снегозащитную сетку На автомобилях для стран с холодным климатом необходимо очистить снеговой.

Терминология Автомобиль это самоходная машина, приводимая в движение установленным на нем двигателем. Автомобиль состоит из отдельных. Бензиновый бак 9 Бак бензиновый в 9 3 Указатель уровня бензи в 9 Прокладка головки указателя уровня бензи 9 Хомут крепления передний в 9 9.

Это случается из-за некачественного горючего, длительного срока эксплуатации, воздействия среды. Все эти факторы ведут к загрязнениям в топливопроводе, в баках, в фильтрах. Также в случае с карбюраторами забиваются отверстия для подачи бензина. Нередко топливо не подается по причине поломки насоса. На машинах с моновпрыском могут быть сбои из-за электроники.

Для стабильной работы ДВС требуется регулярное техническое обслуживание системы питания двигателя. Оно подразумевает промывку форсунок, промывку моновпрыска или карбюратора. Необходимо периодически менять фильтры, а также ремкомплекты карбюратора.

Признаки необходимости проведения диагностики

О том, что в ближайшее время потребуется ремонт топливной аппаратуры дизельных двигателей может сигнализировать затруднительный запуск мотора. Причинами, вызывающими нестабильное включение движков являются:

Ухудшение динамических характеристик свидетельствует о том, что топливная система дизельного двигателя требует внимания автовладельца. Причинами, почему дизельный двигатель, потерял мощность могут быть:

Также симптомами того, что необходима диагностика топливной системы дизельного двигателя, являются:

Возрастание расхода топлива без смены стиля вождения также должно насторожить автовладельца. Причиной этого не обязательно может быть система питания, но диагностика топливной аппаратуры дизельных двигателей не будет лишней в такой ситуации. Лишь убедившись в полной исправности топливоподачи можно переходить к поиску других возможных причин увеличения потребления горючего.

Нормальная работа топливной системы, условия

Что бы топливная система дизельного двигателя, включающая в себя аппаратуру и механизмы, работала стабильно, необходимо выполнение определённых требований:

• В камере сгорания должна быть обеспечена высокая температура и давление;
• Топливо и воздух, смешиваясь, должны создавать определённую пропорцию;
• Вращение коленчатого вала с определённой частотой должно соответствовать углу опережения впрыска топлива;
• Параметры воздушного заряда должны соответствовать наиболее оптимальному состоянию. Это требование очень важно, поскольку при попадании топлива в неподготовленную среду работа установки будет сильно осложнена. Параметры, оказывающие сильное влияние на процесс следующие: компрессия, температура головки поршня, количество и пропорция воздуха в камере сгорания.

Что касается степени сжатия, её параметры существенно отличаются от параметров бензинового мотора. В бензиновых силовых установках она имеет значение на уровне 10, тогда как в дизельных агрегатах может быть 20 и выше. Это обусловлено тем, большая степень сжатия позволяет создать большую температуру камеры сгорания, что значительно облегчает воспламенение топливовоздушной смеси и запуск силовой установки.

Основные методы диагностики

Диагностика топливной системы легковых и грузовых автомобилей, оборудованных дизельными двигателями проводится тремя основными способами:

Каждый из методов дополняет друг друга, помогая выявить поломки различного типа. Так, при визуальном осмотре обнаруживаются наиболее грубые неисправности, например, механические повреждения. Акустической диагностикой можно обнаружить посторонние звуки, возникающие в дизельных моторах. Компьютерная и стендовая проверки позволяют обнаружить поломки в электронике. Некоторые производители, например, кубота и делфи имеют собственные считывающие сканеры и программное обеспечение для поиска неисправностей.

Применение компьютера для выявления проблем

Одним из главных преимуществ компьютерной диагностики является возможность определить поломку без демонтажа и разборки узлов. Вся информация, поступающая с датчиков, подлежит обработке. После этого круг виновников неисправности сужается.

Для проведения такого вида операций персонал должен пройти специальное обучение по ремонту топливной аппаратуры современными методами. При отсутствии высококлассифицированных специалистов наличие сканера и персонального компьютера не помогут в поиске неисправности. Это является причиной невозможности повсеместного распространения электронной диагностики.

Преимущества работы с «Diesel-PRO»

Закажите ремонт топливной аппаратуры любой сложности у нас и смело садитесь за руль своего автомобиля. Обратившись в наши центры, вам не придется долго ходить пешком или тратить лишние деньги на приписанные работы. Сотрудничество с нами обернется для вас существенной экономией средств на ремонте дизельной аппаратуры в Москве и Москве.

Внимательное отношение, выбор оптимального варианта устранения неисправностей и действительно быстрое исполнение заказа — это то, что вас ждет в «Diesel-PRO». А предоставленная вам гарантия станет залогом качественно выполненной работы. Делайте заявку или звоните, чтобы ремонт аппаратуры для дизелей оказался выгодным и надежным.

Причины наличия подсоса воздуха

Устройство топливной системы дизельного двигателя не способно работать нормально при наличии даже небольшого количества воздуха в топливной магистрали. Причинами, почему топливопровод завоздушивается, могут быть:

Фильтр является расходником, подлежащим периодической замене. Неправильная установка или низкое качество могут привести к попаданию воздуха, поэтому если проблемы начались после техобслуживания, отремонтировать машину можно проверкой состояния фильтрующего элемента.

Проверка дизельного двигателя и его систем: на что обратить внимание

Итак, на начальном этапе или в комплексе с проведением диагностических процедур следует обращать особое внимание на признаки, которые могут точнее указать на характер неисправности.

Другими словами, необходимо точно зафиксировать, как проявляется проблема. Например, если дизельный двигатель плохо заводится, тогда возможными причинами могут оказаться:

Если заметно снижение мощности дизеля, тогда также необходимо обратить внимание на следующие возможные причины:

Также добавим, что высокий расход топлива, жесткая работа дизеля или троение, черный, белый, сероватый выхлоп, рывки, провалы при разгоне, высокие обороты холостого хода или плавающие обороты, солярка в масле и другие симптомы и признаки также часто указывают на:

Еще в процессе диагностики нужно проверить состояние «обратки», так как сливной топливопровод от насоса к топливному баку может быть забит. Параллельно проверяется и давление картерных газов, система EGR.

Семь футов под килем: как правильно выбрать и обкатать 4-тактный лодочный мотор

Первый пуск он трудный самый

Теперь займемся обслуживанием лодочного мотора. В принципе, если в конце прошлого сезона вы его законсервировали, то каких-то особых мероприятий с ним проводить не надо. Но осмотреть состояние шлангов топливной системы, чтобы убедиться в отсутствии трещин, нужно обязательно. Еще следует обратить внимание на систему охлаждения мотора. Ведь если в помпе с осени осталась вода, то с наступлением холодов она замерзла и могла вывести из строя насос для циркуляции забортной воды. Чтобы проверить работоспособность помпы, мотор необходимо установить в бочку с водой, подключить топливный бак, и запустить.

Диагностика топливных систем дизельных двигателей

Как видно, хотя в дизельном моторе вполне могут выйти из строя клапана ГРМ, поршни или кольца, большинство неисправностей дизеля связаны именно с системой питания.

По этой причине проверка узлов и элементов топливной системы является первостепенной задачей.

Изношенными могут оказаться и нагнетательные клапаны, а еще распространенной ситуацией является нарушение правильной регулировки ТНВД. Как правило, к таким неполадкам приводят тяжелые условия эксплуатации, нарушение или игнорирование базовых рекомендаций по обслуживанию двигателя, а также использование дизтоплива низкого качества.

Среди основных методов диагностики специалисты выделяют три:

В первом случае можно быстро выявить серьезные неисправности, которые приводят к явным сбоям в работе силовой установки. Если мастер опытный, тогда одного визуального осмотра будет достаточно для оценки состояния двигателя, ответственных узлов топливоподающей аппаратуры и т.д.

Сделать выводы о состоянии ДВС позволяет воздушный фильтр, звук работы дизеля и ТНВД на ХХ и под нагрузкой, цвет выхлопных газов, внешний вид свечей накала и осмотр других элементов.

Такая диагностика топливной системы дизельных двигателей и других узлов обычно проводится на машинах, где электронная диагностика при помощи сканеров невозможна (старый дизель с механическим ТНВД). В этом случае потребуется снять форсунки для их проверки, замерить компрессию, давления наддува, давление картерных газов, проверить фильтры, фазы газораспределения, установку приводных ремней, провести диагностику калильных свечей и т.д.

Например, замер компрессии в цилиндрах часто проводится, если дизель троит. Троение может указывать как на проблемы в системе питания, так и на неисправности в силовом агрегате. В ситуации, когда компрессия низкая, топливо не горит и цилиндр попросту не работает. Это значит, ремонтировать нужно не элементы топливоподачи, а сам двигатель.

Что касается диагностики топливной аппаратуры дизельных двигателей, на начальном этапе производится анализ работы «электрической» части форсунок, также компьютерное сканирование определяет показатели температуры, производится замер параметров во время работы вакуумных устройств и т.д.

Далее все собранные показания оцениваются, после чего компьютер выводит данные об ошибках, что позволяет приступить к устранению обнаруженных дефектов. Главным плюсом такой диагностики является простота, скорость работы, а также отсутствие необходимости разбирать двигатель и проводить дополнительные манипуляции.

Дизельных двигателей

Техническое обслуживание системы питания дизеля.При ЕО приборы системы питания очищают от грязи и пыли, проверяют уровень топлива в баке и при необходимости заправляют автомобиль топливом. Отстой из топливного фильтра-отстойника (ФГО) в холодное время года сливают ежедневно, а в теплое – с периодичностью, не допускающей образования отстоя в количестве более 0,10…0,15 л.

При ТО-1 визуально проверяют герметичность соединений топливопроводов, приборов системы питания и резинового патрубка воздушного фильтра. Проведя экспертизу состояния и действия системы останова двигателя и привода ручного управления подачей топлива, приводы регулируют. Отстой из фильтров грубой и тонкой очистки топлива сливают, при необходимости промывают колпак фильтра грубой очистки топлива, после чего пускают двигатель и дают ему поработать 3…4 мин для удаления воздушных пробок.

При ТО-2 проверяют исправность и полноту действия механизма управления подачей топлива (при полностью нажатой педали рычаг управления рейкой ТНВД должен упираться в ограничительный болт). Заменяют фильтрующие элементы фильтров тонкой очистки топлива, промывают фильтр грубой очистки топлива, очищают бумажный фильтрующий элемент второй ступени воздушного фильтра. Заменяют масло в муфте опережения впрыска топлива и в ТНВД.

При СО снимают форсунки, проверяют и регулируют на стенде давление подъема иглы (используя моментоскоп), угол опережения впрыска топлива. Один раз в 2 года снимают ТНВД, проверяют его работоспособность на стенде и при необходимости регулируют в специализированных мастерских. При подготовке к зимней эксплуатации промывают топливные баки.

Неисправности системы питания дизеля.К неисправностям системы питания дизельного двигателя, вызывающим ухудшение его работы, относятся перебои в работе, затрудненный пуск, неравномерная работа, снижение мощности двигателя, дымный выпуск отработавших газов, неустойчивая работа двигателя и «разнос» (когда двигатель трудно остановить).

Трудность пуска двигателя происходит в результате чрезмерного снижения давления при впрыске и уменьшении подачи топлива. Эти неисправности возникают вследствие износа плунжерной пары и отверстий распылителя форсунки, уменьшения упругости пружины форсунки, плохого крепления штуцеров, засорения фильтров и трубопроводов.

Двигатель работает с перебоями, если неплотно затянуты штуцеры топливопроводов высокого и низкого давления, неплотно прилегают крышки топливных фильтров (подсос воздуха), неисправен топливоподкачивающий насос, нарушена регулировка величины и равномерности подачи топлива секциями насоса высокого давления.

Мощность двигателя снижается из-за недостатка в подаче топлива и неправильной регулировки насоса.

Дымный выпуск отработавших газов является следствием избыточной подачи топлива и плохого его распыления или неправильной установки насоса высокого давления и износа поршневых колец. Избыточная подача топлива происходит из-за неправильной регулировки насоса высокого давления, а плохое распыливание – из-за потери упругости пружин форсунки, неплотного прилегания иглы и износа отверстий распылителя.

Работа двигателя «в разнос» происходит в случае заедания рейки, поломки пружины рычага провода рейки и попадания излишнего масла в камеру сгорания при износе поршневой группы.

Таким образом, уменьшение поддачи топлива и снижение давления в момент впрыска приводит к падению мощности, дымлению, стукам в двигателе. Это происходит по следующим причинам: засорена система выпуска газов; неисправен привод рычага регулятора; воздух попал в топливную систему; нарушен угол опережения впрыска топлива (стуки и дымление); вода попала в топливную систему (белый дым); образовался избыток топлива, подаваемого в цилиндры (дым черного или серого цвета); нарушена регулировка или засорены форсунки; плунжерная пара и отверстия распылителя форсунки изношены; загрязнен воздушный фильтр.

Равномерность работы двигателя нарушается по следующим причинам: ослабло крепление или лопнула трубка высокого давления; неудовлетворительно работают отдельные форсунки, нарушена равномерность подачи топлива секциями ТНВД; неисправен регулятор частоты вращения.

Основные общие неисправности системы питания дизеля, их причины и способы устранения представлены в таблице 12.

Таблица 12

Основные неисправности системы питания дизеля, их причины и способы устранения

Неисправность(признак)	Причины	Способ устранения
Дизель не запускается или не развивает полной мощности	Отсутствие топлива в баке. Попадание воздуха в систему питания топливом. Засорение топливных фильтров. Неисправность подкачивающего насоса. Пониженное давление впрыскивания топлива. Заедание иглы распылителя или закоксованность отверстия распылителя форсунки. Нарушение регулировки топливного насоса (ТНВД). Заедание рейки ТНВД. Засорение воздушного фильтра. Износ прецизионных пар	Залить топливо в бак. Устранить подсос воздуха, удалить воздух из системы. Промыть фильтрующие элементы ФГО и ФТО или заменить фильтрующий элемент ФТО. Снять насос, выявить и устранить неисправность. Отрегулировать форсунки. Прочистить сопловые отверстия распылителя или заменить распылитель. Отрегулировать или заменить ТНВД. Устранить заедание рейки или заменить ТНВД. Очистить или заменить фильтр. Заменить прецизионные пары
Дымный выпуск отработавших газов: белый дым черный дым	Попадание воды в топливо. Недостаточная подача воздуха. Заедаение иглы распылителя или закоксованность отверстия распылителя форсунки. Нарушение регулировки угла опережения подачи топлива	Устранить причину попадания воды, слить отстой и прокачать систему. Очистить или заменить фильтрующий элемент воздушного фильтра. Прочистить сопловые отверстия распылителя или заменить распылитель. Отрегулировать угол опережения подачи топлива
Дизель «идет в разнос» (т.е. когда двигатель трудно остановить)	Переполнение маслом поддона воздушного фильтра. Высокий уровень масла в корпусе всережимного регулятора. Заклинивание рейки ТНВД	Снять поддон и установить нормальный уровень масла. Установить нормальный уровень масла. Заменить ТНВД

Диагностирование системы питания дизеля.В системе питания дизеля диагностируются следующие параметры: герметичность системы; давление, создаваемое топливоподкачивающим насосом в системе топливоподачи низкого давления; дымность отработавших газов; герметичность системы воздухоподачи; степень засоренности воздушного фильтра; моменты начала подачи топлива секциями ТНВД; величина и равномерность подачи топлива секциями ТНВД; давление начала впрыскивания топлива и качество распыления топлива форсунками.

Герметичность системы питания дизеля

оказывает значительное влияние на параметры работы двигателя. Впускную часть магистрали проверяют на герметичность с помощью специального прибора в виде бачка с ручным насосом для повышения давления. Часть магистрали между подкачивающим насосом и форсунками можно проверить опрессовкой топливным насосом с ручным приводом или визуально при работе дизеля на холостом ходу.

Давление в системе топливоподачи

измеряют специальным прибором (рис. 76а), который штуцерами соединяется с системой топливоподачи низкого давления. Проверку производят при работающем двигателе, установив частоту вращения 2100 об/мин (максимальная подача топлива). Давление измеряют до и после фильтра тонкой очистки топлива. По полученным значениям давления определяют работоспособность насоса и состояние фильтров.

Дымность отработавших газов

определяют с помощью дымомеров (рис. 76б). Отбор газов для анализа осуществляется из выхлопной трубы с помощью газоотборника. Значение дымности (в процентах) фиксируется по шкале прибора.

а б

Рис. 76. Прибор для измерения давления в системе топливоподачи (а) и дымомер (б)

Герметичность системы подачи воздуха

определяют двумя способами: с помощью устройства КИ-4870 и перекрытием впускной трубы двигателя, работающего с малой частотой вращения коленчатого вала (при герметичной системе двигатель должен остановиться через 5…10 с). Диагностирование герметичности прибором производят при работе двигателя в максимальном скоростном режиме. Прикладывая наконечник прибора к месту возможного нарушения герметичности воздушного тракта, следят за уровнем жидкости в приборе: если он начинает понижаться, то в этом месте происходит подсос воздуха. Для удобства пользования к устройству прилагается комплект различных наконечников.

Степень засоренности воздушных фильтров

определяется двумя способами: 1) с помощью сигнализаторов (ОР 9928 и др.), устанавливаемых на впускном тракте двигателя (некоторые двигатели, например КамАЗ-740, имеют встроенные штатные сигнализаторы); 2) с помощью V-образного мановакуумметра по разрежению после фильтра.

Момент начала подачи топлива секциями ТНВД

определяется с помощью моментоскопов (например КИ-4941) (рис. 77). Для этого от первой секции ТНВД отсоединяют топливопровод высокого давления и на его место устанавливают моментоскоп. Вращая кулачковый вал насоса, стеклянную трубку моментоскопа заполняют топливом до половины объема. Затем, медленно вращая вал привода насоса по часовой стрелке, наблюдают за уровнем топлива в трубке. Начало движения топлива в трубке моментоскопа соответствует началу цикла подачи топлива. По этому моменту определяют угол опережения впрыска топлива (в градусах поворота коленчатого вала). Затем аналогичным способом проверяют моменты начала подачи топлива остальными секциями ТНВД (в соответствии с порядком работы цилиндров двигателя). У восьмицилиндрового двигателя момент начала подачи топлива каждой следующей секцией должен наступать через 45º(± 0,5º) угла поворота кулачкового вала насоса после предыдущей. В случае большего отклонения угла подачи топлива какой-либо из секций следует отрегулировать момент начала подачи топлива этой секцией.

Рис. 77. Моментоскоп: 1 – стеклянная трубка; 2 – переходная трубка; 3 – отрезок топливопровода высокого давления; 4 – шайба; 5 – накидная гайка

Проверка и регулировка форсунок

производится на специальных приборах, позволяющих определить герметичность, давление начала впрыскивания (начала подъема иглы) и качество распыления топлива (рис. 78).

а б

Рис. 78. Прибор для проверки и регулировки форсунок: а – внешний вид; б – устройство; 1 – рычаг; 2 – корпус прибора; 3 – гайка корпуса; 4 – кран отключения манометра; 5 – корпус распределителя; в – манометр; 7 – бачок; 8 – маховик крепления форсунки; 9 – испытываемая форсунка; 10 – защитный колпачок; 11 – лоток прибора

Форсунку снимают с двигателя, разбирают, очищают и устанавливают на прибор. Рычагом прибора нагнетают топливо в форсунку и по манометру определяют давление начала впрыскивания. Качество распыления определяют визуально, наблюдая за впрыскиваемым топливом: оно должно быть туманообразным, без заметных на глаз капелек (или струй) и распыляться с характерным звуком отсечки.

Количество и равномерность подачи топлива

определяют на специальных стендах. Испытание проводят, используя комплект исправных и отрегулированных форсунок, которые соединяются с секциями ТНВД трубопроводами высокого давления одинаковой длины. Для определения количества топлива, подаваемого каждой секцией ТНВД, пользуются мензурками, в которые из форсунок впрыскивается топливо. Мензурками измеряют подачу топлива каждой секцией ТНВД за определенное количество циклов подачи. Затем сравнивают значения подачи топлива секциями ТНВД. Неравномерность подачи не должна превышать 5 %.

Рис. 79. Стенды для испытания и регулировки ТНВД

Для комплексной диагностики и регулировки ТНВД и форсунок применяются специальные стенды (рис. 79)

Ремонт и регулировки системы питания дизеля.При выполнении сборочно-разборочных работ необходимо обеспечить максимальную чистоту, так как даже незначительное попадание пыли и грязи в систему питания может привести к ее засорению и износу деталей. После отсоединения топливопроводов все отверстия приборов и трубопроводов должны быть закрыты пробками, колпачками или замотаны чистой изоляционной лентой, а перед сборкой все детали должны быть тщательно промыты.

Способы устранения основных неисправностей системы питания дизеля.

При засорении топливопроводов и заборника в топливном баке их промывают и продувают сжатым воздухом. Засоренные фильтрующие элементы топливных фильтров промывают и продувают сжатым воздухом или заменяют. При замерзании воды в топливопроводах или приборах системы осторожно прогревают топливные трубки, фильтры и бак, используя горячую воду или нагретый воздух. При загустении топлива в топливопроводах его заменяют топливом, соответствующим сезону, и прокачивают топливную систему. При попадании воды в топливную систему отстой из бака и топливных фильтров сливают, затем бак и фильтры промывают.

Неисправные форсунки снимают с двигателя, разбирают и очищают от нагара. Для размягчения нагара распылители можно погрузить в емкость с бензином. Распылители очищают при помощи деревянного бруска, пропитанного дизельным маслом, а внутренние полости промывают профильтрованным дизельным топливом. Сопловые отверстия прочищают стальной проволокой диаметром 0,4 мм. Для очистки распылителей нельзя применять острые и твердые предметы или наждачную бумагу. Перед сборкой распылитель и иглу тщательно промывают в чистом бензине и смазывают профильтрованным дизельным топливом. Собранную форсунку проверяют на давление впрыска и на распыливание. Игла форсунки должна плотно прилегать к своему гнезду, а если посадка нарушена, иглу нужно притереть. В исправной форсунке топливо должно выпрыскиваться одновременно из всех отверстий в виде тумана, после окончания впрыска не должно быть подтеканий.

При заедании рейки, износе плунжерных прецизионных пар и других неисправностях ТНВД снимают с двигателя и отправляют для ремонта на специализированное предприятие.

Регулировки системы питания дизеля. Основными объектами регулировки системы питания дизеля являются ТНВД и форсунки. Регулировки ТНВД выполняются в основном в мастерских, укомплектованных специальным оборудованием, с высококвалифицированными специалистами по топливной аппаратуре. В форсунках регулируется давление впрыскивания топлива. Регулировка осуществляется на специальных стендах посредством регулировочного винта или изменения количества прокладок под пружиной иглы. Технология регулировки зависит от марки и модели ТНВД или форсунки.

Начало подачи топлива секциями насоса высокого давления регулируют на стенде типа СДТА-1 со снятой муфтой опережения впрыска.

Регулировку величины и равномерности подачи топлива секциями насоса производят на том же стенде. Величина и равномерность подачи определяется по количеству топлива в мерных мензурках для каждой топливной секции.

Регулировку частоты вращения коленчатого вала на холостом ходу осуществляют при прогретом двигателе вращением корпуса буферной пружины всережимного регулятора.

Максимальную частоту вращения регулируют ограничительным винтом максимальных оборотов. Проверяют по тахометру.

Проверка и регулировка форсунки на давление впрыска и качество распыливания топлива осуществляется на специальных стендах. Регулировку форсунки на давление впрыска производят при снятом колпачке путем вращения отверткой регулировочного винта (предварительно нужно отпустить контргайку винта).

Советы и рекомендации

Как уже было сказано выше, срок службы дизельного мотора сильно зависит от качества работы системы питания. Нарушения и сбои в работе указной системы не только влияют на эксплуатационные характеристики, но и могут привести к быстрой поломке ДВС.

При этом важно понимать, что ремонт дизеля является достаточно дорогим по сравнению с аналогами на бензине. С учетом вышесказанного становится понятно, что диагностика топливной системы дизельного двигателя должна проводиться не только уже после появления неисправностей, но и в профилактических целях.

Дело в том, что обнаружение проблем на начальной стадии позволяет избежать более серьезных поломок и дорогого ремонта. Обычно незначительные неисправности топливной системы быстро прогрессируют, что приводит к ремонту дизельных форсунок и топливного насоса высокого давления.

На многих СТО и сервисах по обслуживанию и ремонту дизелей имеется необходимое диагностическое оборудование для дизельных двигателей (механотестер, сканер и т.д.), что позволяет быстро проверить дизельную систему питания, производительность ТНВД при частичных и полных нагрузках, замерить давление топлива.
