В этой статье представлено руководство по созданию индукционного котла отопления своими руками с чертежами и схемами. Индукционные котлы популярны благодаря эффективности и экономичности, а также возможности самостоятельного изготовления. Мы также предложим советы по скрытию котла на кухне и рассмотрим варианты индуктивного отопления для гаража. Эта информация будет полезна как опытным мастерам, так и новичкам, желающим создать надежную систему отопления.

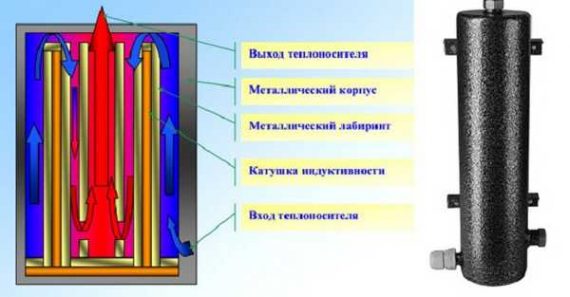

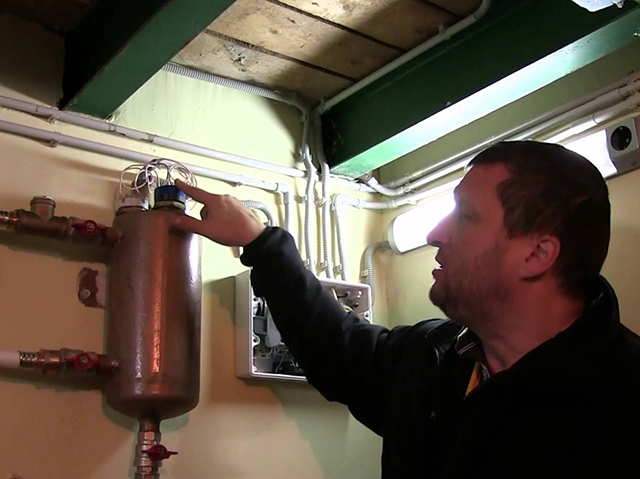

Принцип работы индукционного котла
Нагрев теплоносителя осуществляется благодаря явлению электромагнитной индукции. На катушку, выполненную из толстого провода, подается переменный высокочастотный электрический ток, что создает электромагнитное поле как внутри, так и вокруг нее.
Внутри катушки находится стержень из магнитного материала. Вихревые токи, возникающие в результате действия электромагнитного поля на стержень, приводят в движение молекулы, что позволяет ему быстро нагреваться.
Жидкий теплоноситель циркулирует вокруг стержня, поглощая избыточное тепло и распределяя его по радиаторам в помещении. Движение теплоносителя в системе отопления может происходить естественным образом за счет конвекции. В более крупных системах дополнительно устанавливаются циркуляционные насосы, которые обеспечивают движение воды в батареях.
Понимание принципа работы данного устройства открывает возможности для самостоятельного создания подобного аппарата. Рассмотрим один из самых простых способов его изготовления.
Создание индукционного котла отопления своими руками требует тщательной подготовки и знаний в области электротехники и термодинамики. Эксперты подчеркивают, что прежде всего необходимо разработать детальные чертежи и схемы, которые помогут избежать ошибок в процессе сборки. Важно правильно рассчитать мощность котла в зависимости от площади отапливаемого помещения и выбрать качественные материалы для конструкции.
Специалисты рекомендуют уделить внимание безопасности: использование защитных устройств и соблюдение электрических норм — ключевые аспекты. Также стоит учитывать, что индукционные котлы требуют наличия системы управления, что может усложнить процесс. Тем не менее, при наличии необходимых навыков и знаний, создание такого котла может стать не только интересным проектом, но и эффективным решением для отопления.
Самодельный индуктивный котел
| Этап работы | Описание | Необходимые материалы/инструменты |
|---|---|---|
| 1. Подготовка и планирование | Изучение принципа работы индукционного котла, выбор схемы, расчет мощности, определение необходимых компонентов. | Схемы индукционных котлов, калькулятор мощности, список компонентов. |
| 2. Изготовление индуктора (катушки) | Намотка медной проволоки на каркас, создание необходимого количества витков и формы. | Медная проволока (диаметр 2-4 мм), термостойкий каркас (например, из стеклотекстолита), изоляционный материал, паяльник, припой. |
| 3. Сборка нагревательного элемента | Размещение ферромагнитного сердечника (например, стальных труб или прутков) внутри индуктора. | Ферромагнитный материал (стальные трубы/прутки), крепежные элементы. |
| 4. Изготовление корпуса котла | Создание герметичного корпуса для размещения индуктора и нагревательного элемента, обеспечение теплоизоляции. | Металлический лист (нержавеющая сталь), сварочный аппарат, теплоизоляционный материал (базальтовая вата), герметик. |
| 5. Подключение электрической части | Монтаж высокочастотного генератора, конденсаторов, диодного моста и других электронных компонентов. | Высокочастотный генератор (например, на базе IGBT-транзисторов), конденсаторы, диодный мост, провода, клеммы, мультиметр. |
| 6. Монтаж системы циркуляции | Подключение котла к системе отопления, установка циркуляционного насоса, расширительного бака, предохранительного клапана. | Трубы, фитинги, циркуляционный насос, расширительный бак, предохранительный клапан, манометр, термометр. |
| 7. Тестирование и настройка | Проверка герметичности системы, запуск котла, контроль температуры и давления, регулировка параметров работы. | Вода, измерительные приборы (мультиметр, термометр, манометр), инструменты для регулировки. |
| 8. Установка автоматики (опционально) | Подключение терморегулятора, датчиков температуры, контроллера для автоматического управления работой котла. | Терморегулятор, датчики температуры, контроллер, провода. |
Интересные факты
Вот несколько интересных фактов о создании индукционного котла отопления своими руками:
-
Принцип работы: Индукционные котлы отопления используют принцип электромагнитной индукции для нагрева воды. Это означает, что в котле создается магнитное поле, которое индуцирует электрический ток в металлическом сердечнике, вызывая его нагрев. Это позволяет достичь высокой эффективности и быстрого нагрева, что делает такие котлы популярными среди домашних мастеров.
-
Экономия энергии: Индукционные котлы могут быть более экономичными по сравнению с традиционными электрическими котлами, так как они используют меньше электроэнергии для достижения той же температуры. Это связано с тем, что большая часть энергии преобразуется в тепло непосредственно в металлическом элементе, а не теряется в процессе передачи тепла.
-
Самодельные решения: Создание индукционного котла своими руками требует не только знаний в области электротехники, но и навыков работы с металлом. Мастера часто используют доступные материалы, такие как медные или алюминиевые провода, а также старые трансформаторы, что позволяет значительно снизить затраты на материалы. Однако важно помнить о безопасности и соблюдать все необходимые меры предосторожности при работе с электричеством.
Материалы
Чтобы самостоятельно изготовить простой индукционный котел для отопления, вам понадобятся следующие материалы:
- Пластиковая труба, которая будет использоваться в качестве корпуса котла.
- Длинная медная проволока для создания катушки.
Принцип функционирования индукционного котла заключается в использовании стальной или нержавеющей проволоки, которая будет нагреваться благодаря вихревым токам.
— Металлическая сетка.
— Переходники и шаровые краны для подключения к системе отопления, а также фумлента и патрубки.
— Инвертор от сварочного аппарата, который необходим для генерации высокочастотного переменного тока, так как именно высокая частота обеспечивает максимальную эффективность работы устройства.
Инструменты
Для выполнения работы нам понадобятся следующие инструменты:
- Плоскогубцы и кусачки.
- Нож.
- Разводной ключ.
Инструкция
Сначала с помощью кусачек нарезаем стальную проволоку на отрезки длиной примерно пять сантиметров. Затем отрезаем пластиковую трубу длиной 30 сантиметров. С одной стороны устанавливаем в нее сетку. После этого засыпаем нарезанные куски проволоки внутрь трубки и с противоположного конца также устанавливаем сетку. В результате мы получаем цилиндр, заполненный проволокой и закрытый с обеих сторон металлической сеткой.
Далее врезаем патрубки с обеих сторон. Сверху аккуратно и плотно наматываем медную проволоку, при этом должно получиться не менее 90 витков. Концы проволоки подключаем к инвертору.
После этого устройство устанавливаем в систему отопления. Включать его в сеть можно только при наличии воды внутри. Металл, находящийся внутри, нагревается очень быстро, и без жидкости он может расплавить корпус.
Такое оборудование будет достаточно для обогрева небольшого помещения. Чтобы отопить дом, потребуется создать более крупную модель, используя металлический корпус. Сверху его следует покрыть изоляцией, а в качестве стержня использовать трубку из нержавеющей стали. Для повышения мощности такие самодельные устройства можно устанавливать последовательно.

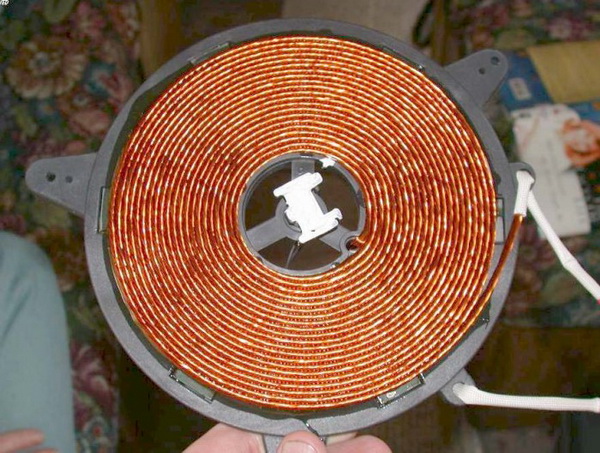

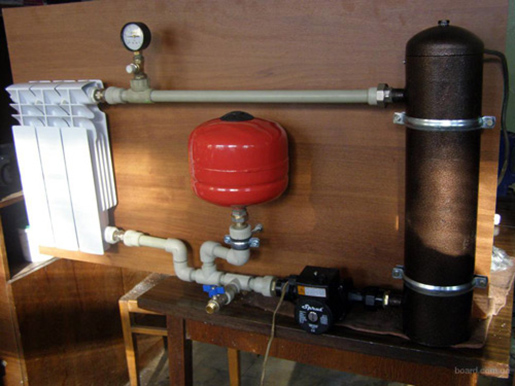

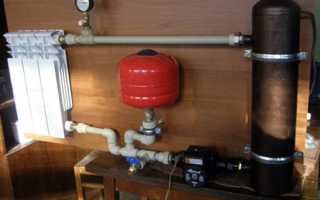

Тепловая схема монтажа
Тепловая схема подключения индукционного котла отопления схожа с теми, что применяются для традиционных котлов. В первую очередь создаются предварительные чертежи будущих узлов. На выходе из бака устанавливается система безопасности, которая активируется при достижении критического уровня давления в системе. Также необходимо установить расширительный бак, который будет принимать избыточный объем теплоносителя в процессе его расширения.
В каждой комнате устанавливаются радиаторы, на входе и выходе которых монтируются краны. Количество секций радиаторов подбирается в зависимости от площади каждой комнаты и желаемой температуры. Перед входом в котел устанавливается грубый фильтр.
Индукционные котлы отопления имеют лишь один контур, поэтому использовать их для нагрева воды для бытовых нужд невозможно.
Как спрятать котел на кухне
Одним из главных достоинств индукционного оборудования является его компактность. Вы без труда сможете найти способ скрыть котел на кухне. Чтобы он не нарушал общий стиль интерьера, его можно закрыть сверху специальным коробом или навесным шкафом, предварительно сделав в нем отверстия для труб.
Кроме того, данное оборудование не нуждается в вентиляции или дымоходах, что значительно облегчает процесс его установки и эксплуатации.
Вариант котла для отопления гаража
Индукционный котел отлично подходит для отопления гаража. В случае небольшого помещения можно использовать компактную систему обвязки. Для эффективного обогрева зачастую достаточно установить один радиатор. Вся установка займет не более одного квадратного метра.
В завершение предлагаем вашему вниманию видео, в котором показано, как изготовить индукционный котел самостоятельно:
Безопасность при работе с индукционным котлом
При работе с индукционным котлом отопления безопасность является одним из самых важных аспектов, который необходимо учитывать на всех этапах – от проектирования до эксплуатации. В этом разделе мы рассмотрим основные меры предосторожности, которые помогут избежать несчастных случаев и обеспечить надежную работу устройства.
1. Электробезопасность
Индукционные котлы работают от электрической сети, поэтому важно соблюдать правила электробезопасности. Убедитесь, что все электрические соединения выполнены качественно и надежно. Используйте кабели и разъемы, соответствующие мощности вашего котла. Рекомендуется установить автоматические выключатели и УЗО (устройства защитного отключения) для защиты от короткого замыкания и утечек тока.
Читайте также:
2. Защита от перегрева
Индукционные котлы могут нагреваться до высоких температур, поэтому необходимо предусмотреть систему защиты от перегрева. Установите термостаты и датчики температуры, которые будут контролировать работу котла и отключать его в случае превышения допустимых значений. Также важно обеспечить достаточную вентиляцию в помещении, где установлен котел, чтобы избежать накопления тепла.
3. Правильная установка
При установке индукционного котла следуйте инструкциям производителя и чертежам, которые вы подготовили. Убедитесь, что котел установлен на ровной и устойчивой поверхности, вдали от легковоспламеняющихся материалов. Также важно правильно подключить систему отопления и водоснабжения, чтобы избежать утечек и повреждений.
4. Регулярное обслуживание
Для обеспечения безопасной и эффективной работы индукционного котла необходимо проводить регулярное техническое обслуживание. Проверяйте состояние электрических соединений, состояние теплообменника и других компонентов. Чистите котел от накипи и загрязнений, чтобы избежать перегрева и снижения эффективности работы.
5. Обучение пользователей
Если котел будет использоваться не только вами, но и другими людьми, обязательно проведите обучение по безопасному обращению с устройством. Объясните основные принципы работы котла, правила его эксплуатации и меры предосторожности. Это поможет избежать ошибок и повысит уровень безопасности.
6. Использование защитной экипировки
При проведении работ с индукционным котлом рекомендуется использовать защитную экипировку: перчатки, защитные очки и, при необходимости, специальную одежду. Это поможет защитить вас от возможных травм и ожогов.
Соблюдение этих мер предосторожности поможет вам безопасно и эффективно использовать индукционный котел отопления, а также продлит срок его службы. Помните, что безопасность – это не только соблюдение правил, но и ваша ответственность за собственное здоровье и здоровье окружающих.
