В условиях роста цен на коммунальные услуги создание самодельного накопительного водонагревателя становится актуальным для домовладельцев. В этой статье мы рассмотрим процесс его изготовления, что позволит сэкономить средства и обеспечить дом горячей водой в любое время. Предоставим пошаговую инструкцию и видео, которые помогут разобраться в необходимых материалах и технологиях для реализации проекта.
Инструменты и материалы
Необходимые инструменты:
- Сварочный аппарат.
- Инструмент для нарезки резьбы.
- Дрель и сверла для работы с металлом.
- Трубные ключи.
- Отвертки.
Для выполнения работы понадобятся следующие материалы:
-
Газовый баллон. Рекомендуется использовать новый, так как у бывшего в употреблении может остаться неприятный запах газа. Если вы выбрали старый баллон, обработайте его внутреннюю поверхность нитрогрунтовкой, а затем тщательно промойте.
При покупке нового баллона выбирайте вариант без вентиля, так как он будет значительно дешевле и не возникнет проблем с его извлечением.
- Набор гаек размером 3,2 см.
- Нагревательный элемент (ТЭН) с терморегулятором. Выбирайте мощность умеренную, чтобы не перегружать электросеть.
- Пакля.
ТЭН — это нагревательный элемент. Для подвода воды используйте пластиковые трубы, обращая внимание на то, что температура воды на выходе может достигать 80 градусов.
— Крепежное устройство для бойлера.
— Провода для подключения к электричеству, клеммы.
— Водяные краны (шаровые и обратные).
— Нитрогрунтовка.
Эксперты в области сантехники и отопления отмечают, что создание самодельного накопительного водонагревателя требует тщательного планирования и соблюдения техники безопасности. В первую очередь, важно выбрать подходящий контейнер, который сможет выдержать высокое давление и температуру. Металлические баки, например, из нержавеющей стали, являются оптимальным вариантом.
Кроме того, специалисты рекомендуют использовать качественные теплообменники и термостаты для обеспечения эффективного нагрева воды. Не менее важным аспектом является правильная изоляция, которая поможет минимизировать теплопотери.
Также эксперты подчеркивают, что необходимо учитывать местные нормы и правила, касающиеся установки водонагревателей, чтобы избежать возможных проблем с безопасностью и законностью. В заключение, создание самодельного накопительного водонагревателя может быть интересным проектом, но требует знаний и опыта в области сантехники.
Процесс создания водонагревателя
Итак, все необходимые материалы и инструменты подготовлены, теперь давайте подробно разберем, как создать накопительный водонагреватель своими руками (если вас интересует, как самостоятельно изготовить электрический бойлер, ознакомьтесь со статьей по ссылке: ).

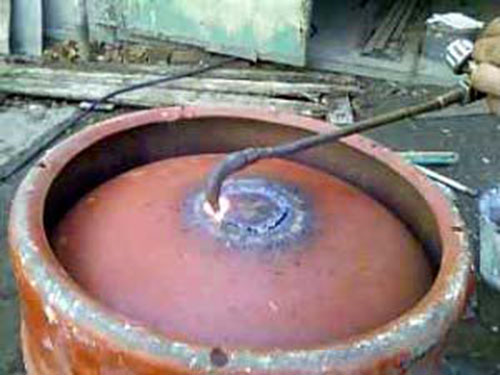

- Как уже упоминалось ранее, начнем с обработки газового баллона. Для этого аккуратно разрежьте его вдоль с помощью сварочного аппарата, затем очистите поверхность с помощью грунтовки и выполните сварку, соединяя две половинки обратно.
- Далее необходимо сделать два отверстия в стенках баллона. Одно отверстие должно находиться внизу — для подключения холодной воды, а второе — вверху, для выхода горячей жидкости.
- На выходах установите шаровые краны, а на входящей трубе холодной воды дополнительно установите обратный клапан, чтобы предотвратить утечки.
-
Нагревательный элемент устанавливается в верхней части, в том месте, где обычно располагается газовый вентиль. Для его монтажа понадобятся гайки диаметром 32 мм. Прежде чем приступить к сварке, накрутите на внутренней поверхности сгонную резьбу.
Это обеспечит надежную фиксацию конструкции и предотвратит смещение в процессе эксплуатации. Затем изолируйте ТЭН с помощью пакли или специальной смазки, после чего установите терморегулятор и светодиод, которые помогут отслеживать работу вашего самодельного устройства.
-
Теперь подключите металлические трубки. Длина трубы, по которой будет подаваться подогретая вода, должна быть на 5 см короче высоты емкости. В противном случае во время работы произойдет смешивание горячей и холодной жидкости.
Длина трубы для холодной воды должна составлять около 14 см. Один конец трубы нужно запаять, а на другом конце, на расстоянии 8-9 см от дна, выполните рассекатель с помощью трех отверстий. Не делайте рассекатель в конце трубы, чтобы избежать смешивания воды.
-
Проведем теплоизоляционные работы, чтобы минимизировать потери тепла. Для этого можно использовать такие материалы, как монтажная пена, пенополиуретан, пеноплекс или изонон. Нам потребуется тонкий металлический лист, площадь которого должна немного превышать площадь нашего устройства.
Из этого листа изготовим цилиндр, в который поместим наш водонагреватель. В промежутке между стенками цилиндра разместим выбранный вами изоляционный материал. Снизу и сверху при помощи сварки установим крышки.
- Установите готовый аппарат на выбранное место и проведите пробный запуск.
В качестве дополнительного материала предлагаем вам видео о том, как изготовить самодельный водонагреватель из газового баллона:
| Этап | Описание | Необходимые материалы/инструменты |
|---|---|---|
| 1. Выбор емкости | Определите объем водонагревателя в зависимости от потребностей. Емкость должна быть герметичной и выдерживать давление. | Металлический бак (нержавеющая сталь, эмалированная сталь), пластиковая бочка (для низкого давления), старая газовая колонка (для переделки). |
| 2. Утепление емкости | Для минимизации теплопотерь необходимо качественно утеплить бак. | Минеральная вата, пенопласт, пенополиуретан, фольгированный утеплитель, скотч. |
| 3. Установка нагревательного элемента | Выберите подходящий ТЭН (трубчатый электронагреватель) по мощности и напряжению. | ТЭН (1-3 кВт), термостат, проводка, клеммы, герметик, гаечные ключи. |
| 4. Монтаж патрубков | Установите патрубки для подачи холодной воды, отвода горячей воды и слива. | Металлические или пластиковые патрубки, фитинги, резьбовые соединения, герметик, фум-лента. |
| 5. Установка предохранительного клапана | Обязательный элемент для сброса избыточного давления и предотвращения аварий. | Предохранительный клапан, манометр (желательно). |
| 6. Подключение к водопроводу и электричеству | Аккуратно подключите водонагреватель к системе водоснабжения и электросети. | Гибкие шланги, шаровые краны, электрический кабель, УЗО (устройство защитного отключения), розетка. |
| 7. Тестирование и проверка герметичности | Заполните бак водой и проверьте все соединения на предмет протечек. Включите нагрев и убедитесь в корректной работе. | Вода, визуальный осмотр, тестер напряжения. |
Интересные факты
Вот несколько интересных фактов о создании самодельного накопительного водонагревателя:
-
Принцип работы: Накопительные водонагреватели работают по принципу конвекции. Вода нагревается в нижней части бака, поднимается вверх, а холодная вода поступает снизу. Это позволяет поддерживать постоянную температуру воды, что делает такие устройства эффективными для длительного использования.
-
Материалы: Для создания самодельного водонагревателя можно использовать различные материалы, такие как металлические или пластиковые баки, трубы и теплообменники. Однако важно учитывать, что металл лучше проводит тепло, а пластик может быть менее устойчив к высоким температурам.
-
Энергоэффективность: Самодельные водонагреватели могут быть настроены для работы на различных источниках энергии, включая электричество, газ или солнечные панели. Использование солнечных коллекторов в комбинации с накопительным баком позволяет значительно снизить затраты на отопление воды и уменьшить углеродный след.
Безопасность при работе с электричеством
Работа с электричеством требует особого внимания и соблюдения всех необходимых мер безопасности. Прежде всего, убедитесь, что у вас есть все необходимые инструменты и материалы, а также знания о том, как правильно их использовать. Перед началом работы отключите электричество в том участке, где вы будете проводить монтаж, чтобы избежать случайного поражения электрическим током.
Используйте только качественные и сертифицированные электрические компоненты. Это касается проводов, розеток, выключателей и других элементов, которые будут использоваться в вашем самодельном накопительном водонагревателе. Некачественные материалы могут привести к короткому замыканию или перегреву, что в свою очередь может вызвать пожар.
При работе с проводами обязательно используйте изолирующие перчатки и инструменты с изолированными ручками. Это поможет минимизировать риск поражения электрическим током. Также рекомендуется использовать защитные очки, чтобы избежать попадания мелких частиц в глаза.
Обратите внимание на правильное заземление устройства. Накопительный водонагреватель должен быть заземлен, чтобы предотвратить накопление статического электричества и обеспечить безопасность в случае неисправности. Убедитесь, что заземляющий провод надежно подключен к металлическому корпусу устройства.
Не забывайте о вентиляции. При работе с электрическими устройствами важно обеспечить достаточную циркуляцию воздуха, чтобы избежать перегрева. Убедитесь, что вокруг водонагревателя достаточно пространства для свободного потока воздуха.
Перед тем как включить устройство в сеть, еще раз проверьте все соединения и убедитесь, что они надежны. Убедитесь, что все изоляции на проводах целы и нет оголенных участков. Если вы не уверены в своих силах или знаниях, лучше обратиться к профессионалу, который сможет выполнить монтаж безопасно и качественно.
Наконец, всегда имейте под рукой средства первой помощи на случай несчастного случая. Знание основ первой помощи может спасти жизнь в экстренной ситуации. Обязательно ознакомьтесь с местными нормами и правилами по работе с электричеством, чтобы избежать нарушений и обеспечить безопасность как для себя, так и для окружающих.
Вопрос-ответ
На сколько минут хватит бойлера 50 литров?
50 литров – это не так уж много: хватит, чтобы принимать душ разбавленной водой в течение 8-10 минут, вымыть целую раковину посуды или мыть руки перед едой небольшому офису. Но этого недостаточно для семьи, где нужно каждый день купать ребёнка, либо для использования в хостеле.
Чем проточный водонагреватель хуже накопительного?
Накопительные водонагреватели дают больший напор, чем проточные. Однако они способны подавать воду, пока она есть в баке. Проточные модели нагревают воду постоянно, однако потребуется большая мощность, чтобы обеспечить несколько кранов нормальным напором (особенно для ванны и душа).
Можно ли включать накопительный водонагреватель в обычную розетку?
Можно ли подключить бойлер к обычной розетке? Мощность бойлера: большинство обычных розеток в бытовых помещениях рассчитаны на нагрузку до 2500 — 3000 Вт (в ряде стран это может быть 220 В и 10-16 А). Если мощность вашего бойлера не превышает это значение, подключение к обычной розетке возможно.
Какая существует альтернатива бойлеру для горячей воды?
Альтернативами бойлеру для горячей воды являются проточные водонагреватели, которые нагревают воду по мере её протока, солнечные коллекторы, использующие солнечную энергию для нагрева, а также тепловые насосы, которые извлекают тепло из окружающей среды. Эти решения могут быть более энергоэффективными и экономичными в долгосрочной перспективе.
Советы
СОВЕТ №1
Перед началом сборки накопительного водонагревателя тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть все компоненты, такие как бак, ТЭН, термостат и трубы. Это поможет избежать задержек в процессе сборки.
СОВЕТ №2
Обратите внимание на безопасность. При работе с электрическими компонентами всегда отключайте питание и используйте защитные средства, такие как перчатки и очки. Также убедитесь, что все соединения герметичны, чтобы избежать утечек воды.
СОВЕТ №3
При проектировании системы учитывайте размеры и мощность вашего водонагревателя. Рассчитайте необходимую емкость бака в зависимости от потребностей вашей семьи, чтобы обеспечить достаточное количество горячей воды.
СОВЕТ №4
После завершения сборки проведите тестирование устройства. Запустите водонагреватель и проверьте его работу на предмет утечек и правильной температуры воды. Это поможет убедиться, что все компоненты функционируют корректно и безопасно.
