Водяной теплый пол обеспечивает комфорт и эффективно обогревает помещения. В этой статье мы расскажем, как смонтировать и подключить водяной теплый пол самостоятельно. Вы узнаете технологию и схему укладки труб под различные покрытия: плитку, ламинат, ковролин и линолеум. Также поделимся полезными советами и рекомендациями. С нашим пошаговым руководством и видеоинструкцией вы сможете избежать распространенных ошибок и сэкономить на услугах специалистов.

Водяной теплый пол: принципы устройства и работы

Укладка водяного теплого пола – это достаточно сложный, но вполне осуществимый процесс, который можно выполнить самостоятельно, без помощи профессионалов. Для того чтобы система работала эффективно, необходимо не только подготовить все необходимые материалы, инструменты и оборудование, но и внимательно изучить устройство, принцип функционирования и технологию укладки водяных теплых полов.

Циркулирующий теплоноситель – горячая вода – обеспечивает общий нагрев всей системы, проходя через уложенные трубные контуры. Для создания комфортной температуры в помещении она должна составлять около 25-28°C. Поскольку большинство моделей отопительных приборов имеют минимальную температуру на выходе около 60°C, система теплых полов обязательно должна включать узел подмеса.

Нагретая вода поступает от котла через коллектор в трубопроводный контур. Проходя через него, она передает тепло напольному покрытию и бетонной стяжке, прогревая их примерно до 27°C. Затем остывшая вода возвращается через обратный трубопровод в котел, где снова нагревается до нужной температуры. Этот процесс повторяется циклично на протяжении всего времени работы системы.

Эксперты в области отопления утверждают, что монтаж и подключение водяного теплого пола своими руками — задача, которую может выполнить каждый, обладая базовыми навыками. Прежде всего, важно тщательно спланировать систему, учитывая площадь помещения и необходимую мощность. Специалисты рекомендуют использовать качественные материалы, такие как трубы из сшитого полиэтилена, которые обеспечивают долговечность и надежность.

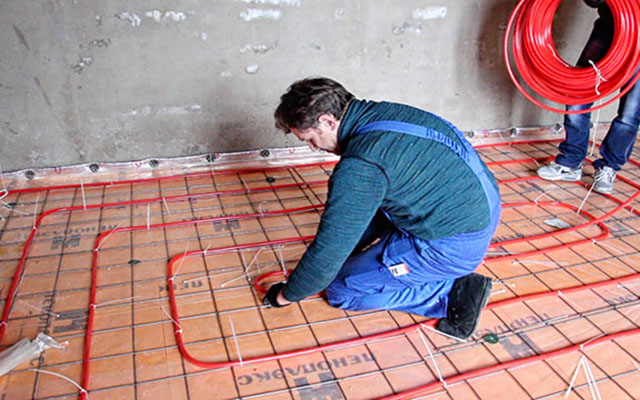

При укладке труб необходимо соблюдать правильный шаг между ними, чтобы обеспечить равномерный прогрев. Также важно правильно подключить систему к котлу, учитывая тип используемого оборудования. Эксперты подчеркивают, что перед запуском системы следует провести гидравлические испытания, чтобы избежать утечек. В завершение, не стоит забывать о терморегуляторах, которые помогут поддерживать комфортную температуру в помещении и сэкономить на отоплении.

Конструктивные особенности

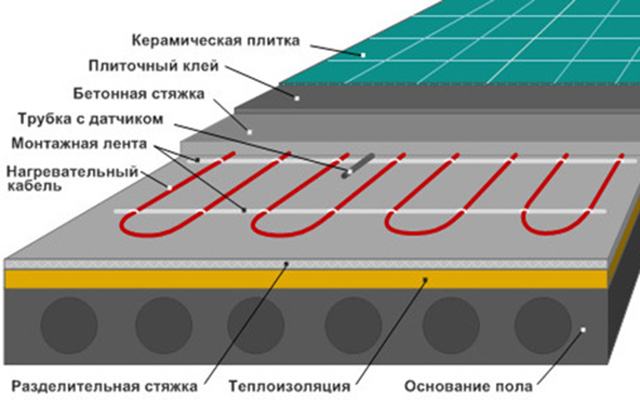

Принцип работы системы теплого пола напрямую определяет его конструкцию. Пол состоит из нескольких технологических слоев, поэтому среди специалистов по укладке часто можно услышать термин «пирог пола».

Система имеет многослойную структуру и включает в себя следующие элементы:

• Экранирующая теплоизоляционная подложка, которая защищает нагревательный контур от неизбежных тепловых потерь. Если не использовать экран, это приведет к ненужному нагреву бетонной стяжки и даже перекрытий в квартире.

  Поэтому между монтажными плитами и стяжкой укладывается теплоизолирующий прокладочный материал, дополненный фольгированным слоем.

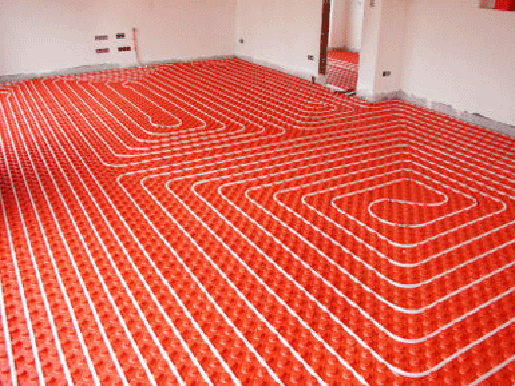

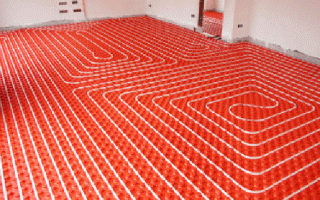

• Нагревательный контур. Это наиболее сложный по конструкции элемент системы. Он состоит из труб, уложенных определенным образом и залитых бетонной стяжкой. Наиболее популярные схемы укладки трубопровода — это «змейка» и «улитка».

  В первом варианте напорная ветвь укладывается вдоль одной линии, например, к стене, противоположной коллектору, а возвратная ветвь монтируется в виде «змейки». В случае с «улиткой» труба укладывается в двойную спираль, начиная от центра зоны отопления и заканчивая у коллекторной группы.

  Также возможно комбинированное использование обоих методов. Но в любом случае процесс завершается заливкой бетонной стяжки, которая превращает нагревательный контур в горизонтальный радиатор.

• Напольное покрытие. Укладывать его следует только после полного высыхания (отвердения) стяжки. Благодаря своим эксплуатационным характеристикам стяжка позволяет использовать различные виды покрытий, такие как ламинат, линолеум, керамическая плитка и другие.

Интересные факты

Вот несколько интересных фактов о монтаже и подключении водяного теплого пола своими руками:

1. Энергоэффективность: Водяные теплые полы могут быть более энергоэффективными по сравнению с традиционными радиаторами. Они работают при более низких температурах (обычно 30-45°C), что позволяет снизить затраты на отопление и уменьшить нагрузку на систему отопления.

2. Равномерное распределение тепла: Водяные теплые полы обеспечивают равномерное распределение тепла по всей площади помещения. Это позволяет избежать холодных зон и создает комфортную атмосферу, что особенно важно в больших или плохо изолированных помещениях.

3. Монтаж под любой тип покрытия: Водяные теплые полы могут быть установлены под различными типами покрытий, включая плитку, ламинат и даже ковролин. Однако важно учитывать теплопроводность материалов, чтобы обеспечить эффективное теплоотдачу и избежать перегрева.

Эти факты подчеркивают преимущества и особенности установки водяного теплого пола, что может быть полезно для тех, кто планирует выполнить монтаж самостоятельно.

Выбор материалов и технологические нюансы

Для успешного и качественного монтажа теплого пола своими руками недостаточно просто обладать необходимыми навыками. Важно также правильно выбрать сопутствующие материалы, особенно трубы, которые являются одним из ключевых элементов системы.

Виды труб:

1. Металлопластиковая. Основным преимуществом таких труб является их стабильная форма, а также то, что для их изгиба не требуется специальное оборудование.

   Однако при установке необходимо строго соблюдать расстояние между соседними элементами. К недостаткам металлопластиковых труб можно отнести их относительно большой вес и высокий уровень теплопроводности.

2. Полипропиленовая. Системы, созданные с использованием этого типа труб, обеспечивают отличную теплопроводность. Тем не менее, работать с полипропиленом нужно быстро и осторожно.

   Это связано с тем, что при монтаже труба из полипропилена должна быть закреплена как можно быстрее, так как она быстро восстанавливает свою первоначальную форму.

3. Гофрированная труба из нержавеющей стали. Этот вид труб является наиболее популярным для создания контуров. В ассортименте представлены трубы различных диаметров с универсальными показателями теплопроводности.

4. Медная. Трубы из меди обладают наилучшей теплопроводностью, они прочные и долговечные, что делает систему теплых водяных полов максимально эффективной.

   Однако стоит отметить, что монтаж такого трубопровода самостоятельно может быть сложным, поэтому лучше доверить установку, крепление и подключение специалисту. Кроме того, медные трубы имеют высокую стоимость, что может не подойти всем.

После выбора материала и подбора всех необходимых элементов (коллектор, клапаны, терморегулятор и др.) необходимо произвести расчет нужного количества труб. На основе полученных данных и цен на выбранные материалы можно составить предварительную смету, которая наглядно покажет, сколько будет стоить установка системы теплого водяного пола в конкретном помещении.

Основные моменты в расчетах

Длина контура напрямую зависит от диаметра используемых труб. Например, для труб диаметром 16 мм максимальная длина контура не должна превышать 100 метров, а для труб диаметром 20 мм – 120 метров. Соблюдение этих параметров критически важно для обеспечения и поддержания оптимального давления в системе.

Если контур состоит из нескольких ветвей, они должны быть примерно одинаковой длины. В случае, если это требование невозможно выполнить из-за особенностей помещения, допустимая разница в длине ветвей не должна превышать 13-15 метров.

Соседние ветки рекомендуется размещать с интервалом не менее 30 см в центральной части помещения и на расстоянии 15 см по краям.

Обычно одного контура достаточно для помещений площадью до 40 кв.м, таких как санузел, ванная комната или кухня. При этом длина самой длинной стороны не должна превышать 8 метров.

Стандартные расчеты выполняются по следующему принципу: полезная площадь помещения (в кв.м) делится на шаг укладки контура (в метрах). К полученному значению добавляются размеры загибов и расстояние до коллектора.

Основные этапы монтажа

Обустройство водяного теплого пола включает в себя несколько последовательных этапов. Пренебрежение монтажными слоями, несоблюдение технических норм или другие ошибки, допущенные в процессе работы, могут негативно сказаться на работе всей системы.

Существует две основные технологии установки труб в системе: «сухая» и «мокрая». Рассмотрим каждую из них подробнее:

1. Сухая. Также известна как пенополистирольная или деревянная (без стяжки). В этом случае на маты из пенополистирола или деревянный настил укладываются специальные металлические пластины с заранее подготовленными каналами для трубопровода.

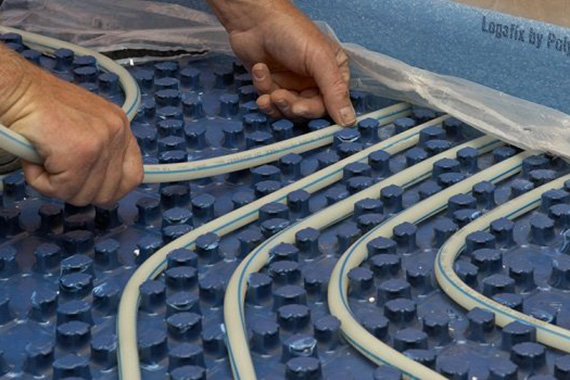

   Трубы помещаются в эти каналы, что обеспечивает равномерное распределение тепла. Сверху укладывается жесткий материал, например, фанера или ДСП, что создает основу для плитки, ламината, паркета и других покрытий. После этого можно укладывать финишное покрытие.

2. Мокрый способ включает в себя несколько монтажных слоев (тепло- и гидроизоляционный, армирующий, сам трубопровод и бетонная стяжка). И только после завершения всех этих этапов можно приступать к укладке финишного покрытия.

Следует отметить, что обе технологии имеют свои недостатки, однако второй вариант более популярен благодаря своей низкой стоимости. Тем не менее, есть несколько убедительных аргументов в пользу первого варианта.

Не все помещения (особенно старые дома или двухэтажные деревянные здания) обладают прочными перекрытиями, способными выдержать дополнительную нагрузку, возникающую при установке теплого водяного пола.

Сухой монтаж водяного теплого пола

Дело в том, что «мокрая» технология требует бетонной стяжки толщиной не менее 3 см. К этому следует добавить наружный диаметр трубы, что добавляет еще 3-4 см. В итоге общая толщина конструкции составит около 6 см плюс толщина финишного покрытия. Это значительно увеличивает вес всей системы, создавая большую нагрузку на перекрытие.

Хотя установка стяжки может показаться более выгодной с финансовой точки зрения, в процессе эксплуатации она становится менее удобной для ремонта. Несмотря на то, что при монтаже используются целые бухты труб без дополнительных соединений, никто не застрахован от повреждений или прорыва.

В таком случае придется разрушать стяжку, что приведет к дополнительным затратам. Ввод в эксплуатацию системы с бетонной стяжкой возможен только после полного высыхания бетона, что занимает около 25-28 дней.

Если в частном доме или другом помещении предусмотрен деревянный пол, то установка стяжки становится нецелесообразной, так как деревянное покрытие быстро начнет разрушаться.

Особенности монтажа на разных основаниях

На бетонном основании

Сначала необходимо удалить старое покрытие и тщательно очистить основание от грязи, пыли и мусора. Затем следует заделать трещины и устранить различные дефекты и неровности. Если неровности значительные, рекомендуется выполнить предварительную стяжку.

После этого укладывается гидроизоляция внахлест, для чего подойдет полиэтилен толщиной не менее 250 мкм. Отдельные куски полиэтиленового материала следует фиксировать с помощью строительного скотча. Также важно сделать напуск на стены в 10 см.

Далее необходимо закрепить демпферную ленту по периметру стен. Это поможет избежать температурных деформаций стяжки в процессе эксплуатации системы.

Теперь переходим к теплоизоляции. Если система теплых полов устанавливается на первом этаже, толщина теплоизоляционного слоя должна составлять не менее 50 мм. На верхних этажах достаточно будет двухсантиметрового слоя. Для этих целей отлично подойдет пеноплекс.

Следующий шаг — монтаж армирующей сетки и труб. Размер ячеек сетки не должен превышать 150×150 мм. Трубы нужно укладывать с шагом от 7 до 30 см в зависимости от разработанной схемы. Соединять трубы с сеткой следует с помощью пластиковых хомутов, не затягивая их слишком сильно, так как трубы будут расширяться при нагревании.

После этого можно подключить систему к подающему и возвратному секторам коллектора. Проводится опрессовка, которая проверяет работоспособность всей конструкции и надежность соединений. На этом этапе система должна выдерживаться в течение суток при давлении 3-4 бар.

Затем выполняется заливка бетонной стяжки, которая также должна находиться под давлением. Для этого можно использовать как готовые смеси из строительных магазинов, так и приготовить раствор самостоятельно. Завершающим этапом является укладка финишного покрытия.

Система на основе пенополистирола

Обладает легким весом, что делает её популярной для использования в домах с слабыми перекрытиями или в квартирах с низкими потолками. Принцип работы данной системы достаточно прост: в плитах из полистирола предусмотрены специальные канавки, в которые интегрированы металлические пластины. Именно к ним необходимо крепить контур. Исключение стяжки, как функционального слоя, позволяет укладывать финишное покрытие прямо на полистирол.

На деревянное основание

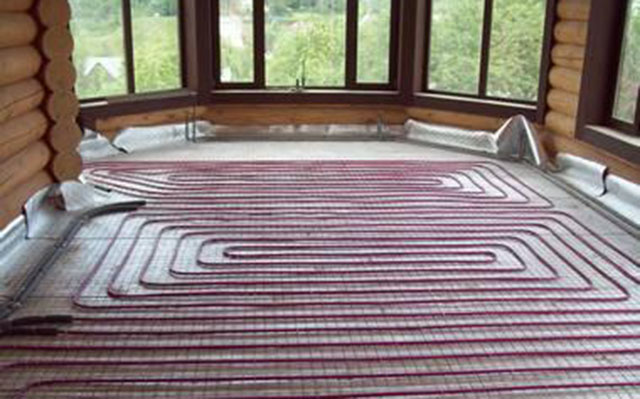

Существует два метода установки: на лаги или на щитовую основу. Система теплого водяного пола может быть как модульной, так и реечной. В первом случае монтаж производится на плиты ДСП толщиной 20 мм, в которых вырезаются пазы для труб, а теплоизоляция размещается непосредственно в перекрытии. При реечном методе используются деревянные рейки толщиной примерно 2 см, которые укладываются с интервалом 300 мм. В качестве утеплителя прекрасно подойдет обычная минеральная вата.

В завершение предлагаем вам ознакомиться с видео о том, как самостоятельно установить водяной теплый пол:

Водяной теплый пол своими руками. Часть 1. Черновой пол из керамзита

Водяной теплый пол своими руками. Часть 2. Монтаж труб

Водяной теплый пол своими руками. Часть 3. Как сделать стяжку

Тестирование и наладка системы отопления

После завершения монтажа водяного теплого пола крайне важно провести тестирование и наладку системы отопления. Этот этап позволяет убедиться в том, что все компоненты работают корректно, а система готова к эксплуатации. Ниже приведены основные шаги, которые необходимо выполнить для успешного тестирования и наладки.

1. Проверка герметичности системы

Перед тем как запустить систему, необходимо убедиться в ее герметичности. Для этого:

• Закройте все краны на подаче и обратке.
• Заполните систему водой, используя насос или шланг.
• Поднимите давление в системе до 1,5-2 бар и удерживайте его в течение 24 часов.

Если давление остается стабильным, это свидетельствует о том, что система герметична. В случае падения давления необходимо проверить все соединения и элементы на наличие утечек.

2. Промывка системы

После проверки герметичности рекомендуется промыть систему, чтобы удалить возможные загрязнения и остатки строительных материалов. Для этого:

• Подключите насос для промывки к системе.
• Запустите насос и прокачайте воду через систему в течение 30-60 минут.
• Проверьте, чтобы вода выходила чистой, без осадка и загрязнений.

Промывка поможет избежать засоров и повысит эффективность работы системы.

3. Заполнение системы теплоносителем

После промывки можно заполнять систему теплоносителем. Обычно в качестве теплоносителя используется вода, но в некоторых случаях применяются специальные антифризы. При заполнении системы:

• Убедитесь, что все краны открыты.
• Заполняйте систему медленно, чтобы избежать образования воздушных пробок.
• Постепенно увеличивайте давление до рабочей отметки (обычно 1,5-2 бар).

4. Удаление воздуха из системы

После заполнения системы необходимо удалить воздух, который мог остаться в трубах. Для этого:

• Откройте воздухоотводчики на каждом контуре.
• Дождитесь, пока не начнет выходить вода, и закройте воздухоотводчики.

Этот процесс поможет избежать образования воздушных пробок, которые могут снизить эффективность отопления.

5. Настройка терморегуляторов

После завершения всех предыдущих этапов можно приступать к настройке терморегуляторов. Установите желаемую температуру для каждого помещения, учитывая его назначение и уровень теплоизоляции. Рекомендуется:

• Настроить температуру пола в жилых помещениях на уровне 22-24°C.
• В ванных комнатах можно установить более высокую температуру (до 26°C).

6. Тестирование работы системы

После настройки терморегуляторов запустите систему отопления и дайте ей поработать в течение нескольких часов. Обратите внимание на следующие моменты:

• Равномерность прогрева пола.
• Отсутствие шумов и вибраций.
• Работу терморегуляторов и их реакцию на изменения температуры.

Если все работает корректно, можно считать, что система готова к эксплуатации.

7. Регулярное обслуживание

Для обеспечения долговечности и эффективности работы водяного теплого пола необходимо проводить регулярное обслуживание. Рекомендуется:

• Проверять давление в системе не реже одного раза в месяц.
• Промывать систему один раз в год.
• Следить за состоянием терморегуляторов и при необходимости заменять их.

Соблюдение этих рекомендаций поможет вам наслаждаться комфортом и теплом в вашем доме на протяжении многих лет.

Вопрос-ответ

Можно ли самостоятельно установить водяной теплый пол?

Вы можете выполнить большую часть первоначальной работы, но вам, вероятно, понадобится электрик или сантехник, в зависимости от выбранной вами системы, чтобы подключить систему к электросети.

Что кладут под трубы теплого пола?

Фольгированная плёнка, настилаемая поверх утеплителя из пенопласта или пеноплэкса, облегчает работу. На неё нанесена сетка, по которой удобно располагать скобы или шины для укладки тёплого пола.

Советы

СОВЕТ №1

Перед началом монтажа водяного теплого пола тщательно спланируйте систему отопления. Рассчитайте необходимую мощность и выберите подходящие трубы, учитывая площадь помещения и тип покрытия. Это поможет избежать проблем с недостаточным обогревом или излишними затратами на материалы.

СОВЕТ №2

Обязательно подготовьте основание для укладки труб. Оно должно быть ровным и чистым. Рекомендуется использовать теплоизоляционные материалы, чтобы минимизировать потери тепла и повысить эффективность системы. Это также поможет избежать конденсата и повреждений пола.

СОВЕТ №3

При укладке труб следите за соблюдением рекомендованных шагов между ними. Это обеспечит равномерное распределение тепла по всему помещению. Используйте специальные крепежи или сетки для фиксации труб, чтобы они не смещались во время заливки стяжки.

СОВЕТ №4

После завершения монтажа обязательно проведите тестирование системы. Запустите воду и проверьте на наличие утечек, а также убедитесь, что температура равномерно распределяется по всем участкам пола. Это поможет выявить и устранить возможные проблемы до окончательной заливки стяжки.
