Делаем электрический котел отопления

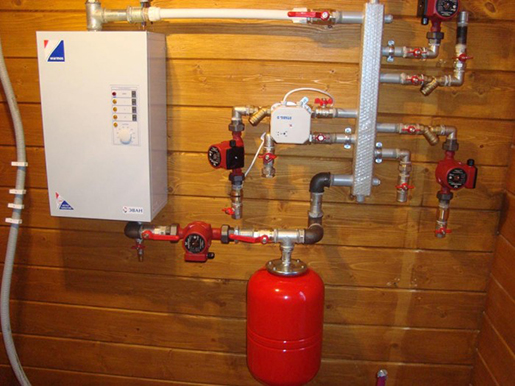

Создание электрического котла своими руками — задача, требующая знаний и навыков в области электрики и сантехники. Эксперты отмечают, что прежде всего необходимо тщательно продумать проект, учитывая мощность устройства и его соответствие требованиям безопасности. Важным этапом является выбор качественных материалов, таких как нержавеющая сталь для корпуса и медные или алюминиевые элементы для теплообмена.
Кроме того, специалисты рекомендуют использовать термостаты и автоматические системы управления для повышения эффективности и безопасности работы котла. Не менее важным аспектом является правильная установка и подключение к электросети, что требует соблюдения всех норм и правил. В конечном итоге, при соблюдении всех рекомендаций, самодельный электрический котел может стать надежным источником тепла для гаража, дачи или дома, обеспечивая комфорт в холодное время года.
Индуктивный
Давайте разберемся, как правильно собрать электрический котел, выберем оптимальный принцип его работы и составим пошаговую инструкцию по сборке. В настоящее время можно найти схемы для создания котлов различной сложности.
Для изготовления простого индукционного устройства нам потребуется сварочный аппарат. Его мощность следует подбирать в зависимости от предполагаемой нагрузки на котел. Также понадобятся стальная проволока, пластиковая труба и набор необходимых инструментов.
В качестве корпуса мы используем полуметровый отрезок пластиковой трубы. Для создания нагревательных элементов нарезаем стальную проволоку на кусочки длиной 5 см с помощью кусачек. С одной стороны трубы устанавливаем сетку и заполняем ее нарезанной проволокой. С противоположного конца также закрываем трубу сеткой, чтобы проволока не высыпалась. С обеих сторон врезаем патрубки для подключения к системе отопления.
На трубу аккуратно наматываем проволоку, чтобы получилось не менее 90 витков. Концы проволоки подключаем к сварочному аппарату. Витки изолируем сверху. Такое устройство в сочетании с радиатором будет вполне достаточным для обогрева одной комнаты или гаража.
Если вы хотите создать более мощный индукционный котел на основе сварочного аппарата, используйте металлическую трубу в качестве основы, изолируйте ее поверхность и намотайте витки проволоки. В качестве нагревательного элемента можно использовать стержень или трубку меньшего диаметра. Включать такой аппарат в сеть можно только при наличии воды внутри, так как он нагревается очень быстро.
| Аспект | Описание | Важные замечания |
|---|---|---|
| Тип котла | ТЭНовый, электродный, индукционный. | ТЭНовые проще в изготовлении, электродные эффективнее, индукционные сложнее, но безопаснее. |
| Мощность | Расчет необходимой мощности исходя из площади помещения и теплопотерь. | 1 кВт на 10 м² при высоте потолков до 3 м. Добавьте запас 20-30%. |
| Нагревательный элемент | ТЭНы (трубчатые электронагреватели), электроды, индукционная катушка. | Выбирайте ТЭНы из нержавеющей стали. Электроды из графита или чугуна. |
| Корпус | Металлический бак (сталь, нержавейка) или пластиковый контейнер (для электродных). | Должен выдерживать давление и температуру. Обязательна теплоизоляция. |
| Автоматика | Терморегулятор, датчик температуры, реле, УЗО, автоматический выключатель. | Обеспечивает безопасность и экономичность. УЗО обязательно для защиты от поражения током. |
| Система безопасности | Предохранительный клапан, датчик давления, защита от перегрева, заземление. | Критически важна для предотвращения аварийных ситуаций. |
| Циркуляционный насос | Для принудительной циркуляции теплоносителя в системе отопления. | Подбирается по производительности и напору. |
| Расширительный бак | Для компенсации теплового расширения теплоносителя. | Мембранный бак предпочтительнее открытого. |
| Теплоноситель | Вода, антифриз (для систем, которые могут замерзнуть). | Вода дешевле, но может замерзнуть. Антифриз дороже, но не замерзает. |
| Электропроводка | Сечение кабеля, розетки, автоматы. | Должна соответствовать мощности котла. Используйте медный кабель. |
| Инструменты | Сварочный аппарат, дрель, болгарка, паяльник, мультиметр. | Наличие необходимых инструментов упростит процесс. |
| Навыки | Электромонтажные работы, сантехнические работы, сварка (при необходимости). | Оцените свои возможности. При отсутствии навыков лучше обратиться к специалистам. |
| Разрешения | В некоторых случаях может потребоваться согласование с энергоснабжающей организацией. | Уточните местные требования. |
| Стоимость | Зависит от выбранных компонентов и сложности конструкции. | Самодельный котел обычно дешевле заводского, но требует затрат времени и усилий. |
| Безопасность | Строгое соблюдение правил электробезопасности. | Неправильно собранный котел может быть опасен для жизни и имущества. |
Интересные факты
Вот несколько интересных фактов о создании электрического котла своими руками:
-
Энергоэффективность и экономия: Самодельные электрические котлы могут быть более энергоэффективными, чем заводские модели, если правильно рассчитать мощность и выбрать качественные компоненты. Это позволяет снизить затраты на электроэнергию и обеспечить более равномерное отопление.
-
Использование доступных материалов: Для создания электрического котла можно использовать доступные и недорогие материалы, такие как старые радиаторы, трубы и электронагреватели. Это позволяет не только сэкономить деньги, но и дать вторую жизнь ненужным предметам.
-
Настройка под индивидуальные нужды: При сборке котла своими руками вы можете настроить его под свои конкретные потребности, например, выбрать мощность, тип управления (механическое или автоматическое) и систему безопасности. Это позволяет создать уникальное решение, идеально подходящее для вашего гаража, дачи или дома.
ТЭНовый

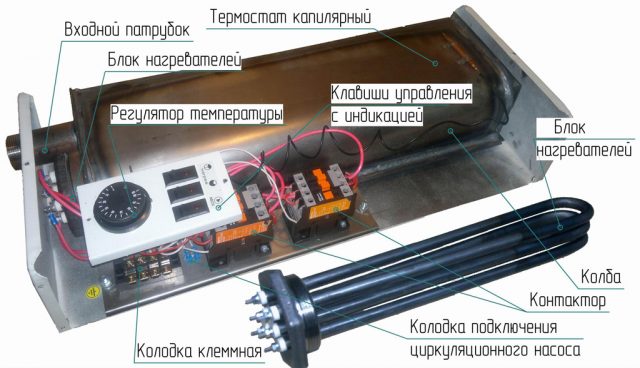

Основным компонентом самодельного котла является ТЭН, который отвечает за нагрев теплоносителя. Его можно приобрести в магазинах, специализирующихся на запчастях для бойлеров. Мощность ТЭНа выбирается в зависимости от площади отапливаемого помещения.
Конструкция тэнового котла
Для создания котла потребуется бак с двумя патрубками: один для подачи, другой для отвода теплоносителя. Для этого используем стальную трубу диаметром 65 мм или больше. На одном конце трубы приваривается патрубок, через который будет поступать нагретая жидкость в отопительную систему.
На противоположном конце устанавливается металлическая пластина с прикрепленным ТЭНом. В нижней части сбоку делается отверстие, к которому приваривается патрубок для входящего потока теплоносителя. К контактам ТЭНа припаивается шнур с вилкой.
После завершения сборки котел подключается к системе отопления, в которой обязательно должен присутствовать расширительный бак. Для регулировки температуры на розетку устанавливается механический таймер, позволяющий задать время работы устройства.
Если планируется естественная циркуляция нагретой жидкости, котел следует разместить в самой низкой точке системы. Для принудительной циркуляции потребуется отдельный циркуляционный насос.
В качестве корпуса можно использовать толстые металлопластиковые трубы. В этом случае для сборки всей системы необходимо будет приобрести трубы разных диаметров, переходники и соединить все с помощью специального паяльника. Такой тэновый котел можно закрепить на стене с помощью дюбелей, саморезов и металлических жгутов.
Электродный

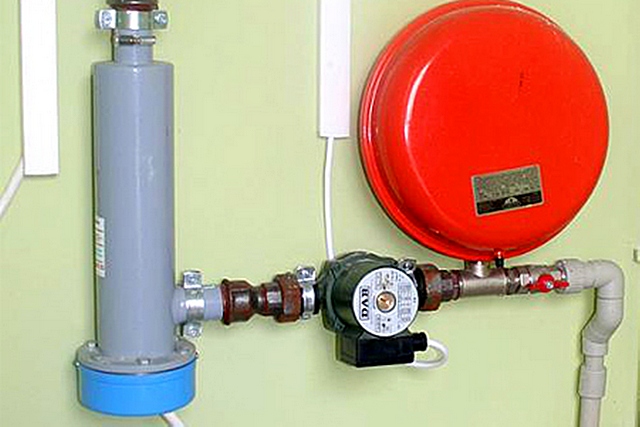

В настоящее время на рынке доступны трехфазные электродные экономичные котлы. Давайте рассмотрим, как можно самостоятельно создать более простую модель, работающую от стандартной сети 220 вольт. Для изготовления электродного устройства вам понадобятся труба диаметром 50 мм, два патрубка диаметром 32 мм и электрод диаметром 25 мм.
Сначала к трубе с боковых сторон привариваются патрубки. Один конец трубы закрывается заглушкой, а на другом устанавливается заглушка с электродом. Затем поверхность трубы обрабатывается термостойкой краской. Также к корпусу необходимо прикрепить две клеммы.
После завершения сборки конструкции к электроду подводится фаза, а к клеммам на корпусе подключаются ноль и заземление.
Из плитки
Можно создать простой и недорогой котел, используя индукционную плиту в качестве нагревательного элемента. Для этого необходимо приобрести плиту с двумя зонами нагрева. Затем своими руками изготавливаем две емкости, в которых будет нагреваться жидкость. Эти емкости представляют собой цилиндры с вваренными патрубками с обеих сторон. Для достижения максимальной эффективности диаметр цилиндров следует сделать таким же, как у конфорок.
Соединяем емкости между собой трубкой такой длины, чтобы они идеально располагались над зоной нагрева плиты. Слева подключаем ввод теплоносителя, а справа — вывод. На верхней части одного из цилиндров можно установить расширительный бак.
Далее в стене устанавливаем полку для электроплитки. Под ней монтируем всю отопительную систему так, чтобы изготовленные цилиндры находились сверху и плотно прилегали к плите.
Преимуществом такой конструкции является возможность использования готовой панели управления от плитки, что позволяет легко выбирать необходимую мощность и режим работы. При необходимости плиту можно заменить на более мощную или, наоборот, менее мощную модель.
Из чугунной батареи

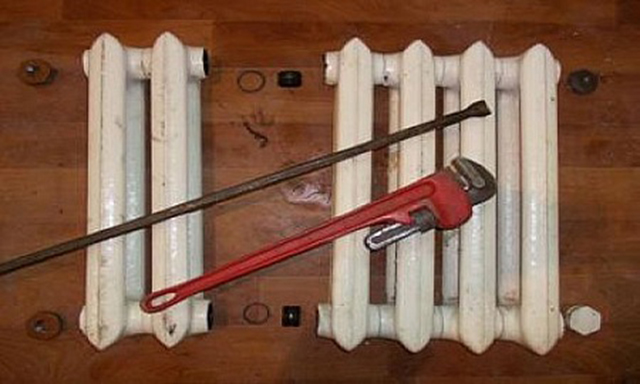

Из чугунного радиатора можно создать компактный котел для обогрева одного помещения без перегородок. Для этого подойдут индукционные, тэновые или электродные нагревательные элементы.
К верхней левой части радиатора подключается расширительный бак открытого типа, который должен располагаться в самой высокой точке всей системы. Справа вверху осуществляется подключение ввода, а внизу — вывода теплоносителя.
Схема подключения будет максимально простой, так как не потребуется длинных трубопроводов. Кроме того, здесь не нужен циркуляционный насос, так как теплоноситель будет двигаться естественным образом благодаря подъему более горячей жидкости вверх.
Важно обеспечить заземление данной конструкции, для чего следует использовать устройство защитного отключения, трехжильный провод, а также вилку и розетку с заземлением.
