В статье рассмотрим, как самостоятельно запаять теплообменник газовой колонки. Этот навык поможет продлить срок службы устройства и сэкономить на замене. Предложим три способа пайки: с мощным паяльником, газовой горелкой и холодной сваркой. Также предоставим видеоинструкцию для удобства выполнения работы.

Подготовка к пайке

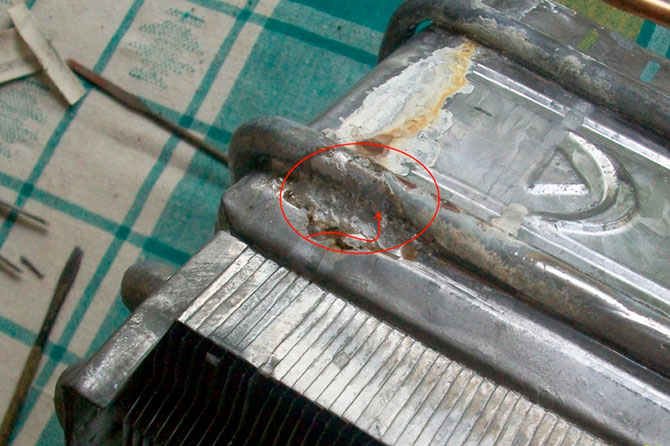

В первую очередь необходимо аккуратно снять кожух с колонки. Перед этим важно отключить провода от дисплея. В некоторых моделях водонагревателей, таких как Нева 4510, перед снятием кожуха нужно также удалить регуляторы газа и давления. Затем включается вода, и следует определить место утечки. Чаще всего оно располагается на сгибе труб теплообменника рядом с обрешеткой. Если доступ к утечке свободный, можно запаять свищ, не снимая колонку. Однако, если утечка скрыта внутри радиатора и доступ к ней затруднен, потребуется разобрать колонку и демонтировать теплообменник.

После этого необходимо отключить газ и слить воду из колонки. Для этого открывается кран горячей воды, а затем откручивается накидная гайка на входе холодной воды. Под действием силы тяжести вода начнет вытекать. В современных колонках предусмотрена специальная заглушка для слива воды, которую можно открыть, чтобы слить жидкость в подготовленную емкость. Остатки влаги следует удалить с помощью компрессора или пылесоса. Это важно, так как во время пайки оставшаяся вода может закипеть и испариться, создавая давление и выталкивая припой через свищ.

Заключительный этап подготовки включает в себя зачистку и обезжиривание места утечки. Для этого используется мелкозернистая наждачная бумага. Зачистка должна проводиться осторожно, чтобы не повредить трубы теплообменника, так как они могут быть очень тонкими. После этого очищенную поверхность протирают любым растворителем или уайт-спиритом, чтобы удалить остатки грязи и жира.

Эксперты в области сантехники и отопительных систем отмечают, что пайка теплообменника газовой колонки требует особого подхода и знаний. Существует три основных метода, которые могут быть использованы для этой задачи. Первый способ — это использование газовой горелки, которая позволяет достичь высокой температуры и обеспечить качественное соединение. Второй метод включает в себя применение электродуговой сварки, что обеспечивает надежность и долговечность шва, однако требует определенных навыков. Третий способ — это использование паяльника с температурным контролем, что подходит для более тонких материалов и позволяет избежать перегрева. Каждый из этих методов имеет свои преимущества и недостатки, и выбор зависит от конкретной ситуации и материалов, с которыми работает мастер.

Пайка медных труб. Как правильно паять?

Способы пайки

Существует три метода, с помощью которых можно запаять теплообменник газовой колонки:

Интересные факты

Вот несколько интересных фактов о пайке теплообменников газовых колонок:

1. Материалы для пайки: Теплообменники часто изготавливаются из меди или алюминия, и для их пайки используются специальные припои. Например, для меди применяются припои на основе серебра, которые обеспечивают высокую прочность соединения и устойчивость к коррозии.

2. Методы пайки: Существует несколько методов пайки, включая мягкую, жесткую и пайку с использованием флюсов. Каждый из этих методов имеет свои преимущества и недостатки. Например, мягкая пайка более проста в исполнении и подходит для тонкостенных труб, тогда как жесткая пайка обеспечивает более прочные соединения, что особенно важно для высоконагруженных систем.

3. Температурные режимы: При пайке важно соблюдать правильные температурные режимы. Для мягкой пайки температура обычно не превышает 450°C, тогда как для жесткой пайки она может достигать 800°C и выше. Неправильный температурный режим может привести к повреждению материала теплообменника или ухудшению качества соединения.

Пайка медного теплообменника (радиатора) оловом и медью. — Нева 3208.

Мощным паяльником.

Для того чтобы самостоятельно заделать свищ, вам понадобится паяльник мощностью около 110 Вт, флюс и припой.

Первый шаг в процессе пайки – это нанесение флюса. Это специальное средство, которое очищает поверхность материала от окислов и способствует более равномерному распределению припоя. Наилучшим вариантом будет использование флюс-пасты с добавлением меди. Если такой пасты нет, можно заменить её обычной канифолью или таблеткой аспирина.

Затем паяльник следует приложить к трубке с отверстием и добавить припой. Важно, чтобы припой плавился от трубы, а не от самого паяльника. Наносите тонкий слой припоя, постепенно увеличивая его толщину до 1-2 мм. Этого будет вполне достаточно, чтобы предотвратить утечку горячей воды под давлением.

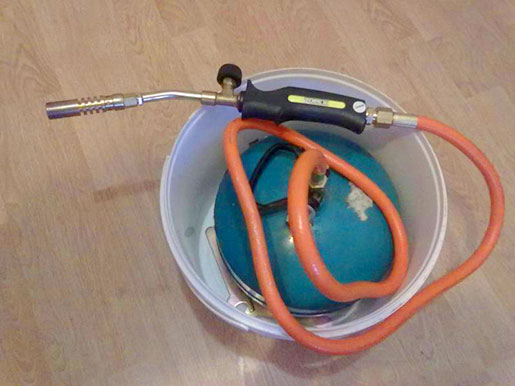

Горелкой с газовым баллоном.

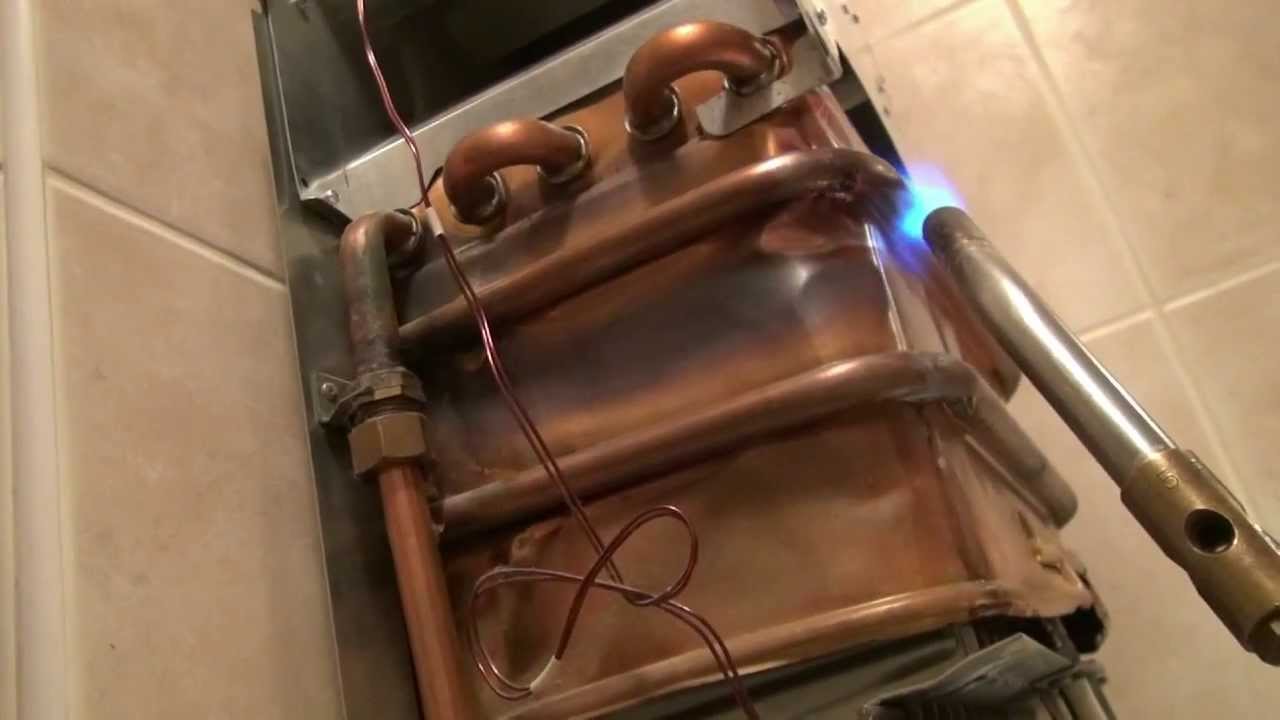

Для работы вам понадобятся горелка, небольшой газовый баллон, флюс и припой. Подключите горелку к баллону и подожгите её. Важно установить пламя на умеренный уровень, чтобы не повредить радиатор колонки.

Сначала тщательно прогрейте место, где произошла утечка. Это необходимо для того, чтобы остатки влаги в трубах могли испариться. Затем нагрейте трубу и подведите к ней припой.

После завершения пайки обязательно удалите остатки флюса, так как он содержит кислоты, которые могут впоследствии повредить стенки труб теплообменника.

Не забудьте посмотреть моё видео, где я демонстрирую этот метод пайки:

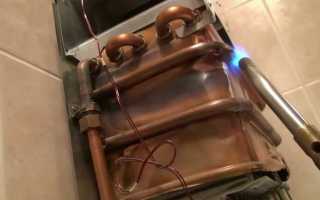

Пайка теплообменника газовой колонки 02

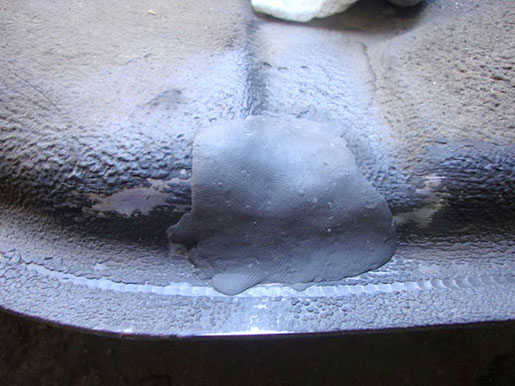

Холодной сваркой.

При выборе холодной сварки следует обратить внимание на ее термостойкость, чтобы она не расплавилась под воздействием горячей воды. Все манипуляции рекомендуется выполнять в защитных перчатках. Из упаковки необходимо извлечь небольшое количество холодной сварки и тщательно разминать его в руках в течение примерно трех минут. Как только материал начнет затвердевать, его следует приложить к месту повреждения и удерживать до полного застывания.

Если на трубке теплообменника имеется несколько повреждений рядом или отверстие достаточно большое, рекомендуется использовать медную латку для пайки. Также можно сделать заплату из отрезка медной трубы.

Проверка результата

После завершения процесса пайки теплообменника газовой колонки необходимо тщательно проверить все трубы радиатора. Если вы заметите зеленоватые пятна, это может указывать на наличие небольших свищей. Эти участки следует обработать и запаять, чтобы избежать необходимости повторной разборки колонки в будущем.

Затем к колонке подключается вода, и кран открывается постепенно. Важно, чтобы вода в системе заполнялась медленно. В начале из крана будет выходить воздух вместе с водой. Как только система полностью заполнится, кран открывается на максимум, чтобы протестировать пайку под высоким давлением воды. В этот момент следует внимательно осмотреть место пайки на предмет возможных протечек.

Заключительным этапом проверки станет включение колонки и тестирование с горячей водой. На всякий случай место пайки стоит протереть бумажной салфеткой. Если появится даже небольшая влага, это будет заметно.

Особенности разных моделей

Прежде чем начать процесс пайки теплообменника самостоятельно, важно обратить внимание на конструктивные особенности конкретной модели водонагревателя. Не рекомендуется выполнять пайку теплообменников, произведенных китайскими компаниями, такими как Вектор. В этих устройствах трубы изготовлены из очень тонкой меди, что может привести к образованию новых отверстий во время пайки. В случае поломки теплообменников недорогих водонагревателей их необходимо будет заменить.

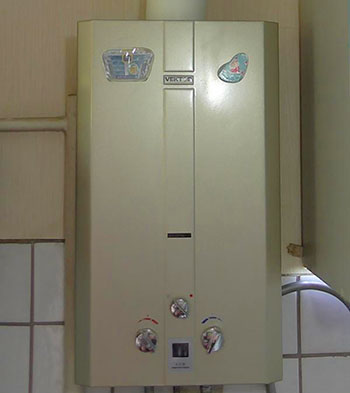

Газовая колонка Вектор

Среди наиболее надежных моделей выделяются колонки немецких производителей, например, Оазис. Они оборудованы медными теплообменниками, которые имеют увеличенный срок службы. Хотя стоимость запасных частей в этом случае выше, ремонт оправдан. Запаивая свищ на радиаторе колонки Оазис, можно значительно продлить ее эксплуатационный срок.

Колонки средней ценовой категории, такие как российские Нева и шведские Электролюкс, также могут быть отремонтированы. В этих моделях установлены медные радиаторы с антикоррозийным покрытием. Пайка позволяет эффективно устранять свищи и протечки.

Безопасность при пайке

При выполнении пайки теплообменника газовой колонки крайне важно соблюдать меры безопасности, чтобы избежать травм и повреждений оборудования. Пайка — это процесс, связанный с высокой температурой и использованием различных химических веществ, поэтому необходимо учитывать несколько ключевых аспектов.

Во-первых, перед началом работы убедитесь, что в помещении, где будет проводиться пайка, есть хорошая вентиляция. Это поможет избежать накопления вредных паров и газов, которые могут выделяться при нагревании материалов.

Во-вторых, обязательно используйте средства индивидуальной защиты. Это включает в себя защитные очки, чтобы предотвратить попадание капель расплавленного припоя в глаза, а также перчатки, которые защитят руки от ожогов. Рекомендуется также носить защитную одежду, которая не будет легко воспламеняться.

Третьим важным аспектом является правильное обращение с инструментами. Убедитесь, что все используемые инструменты находятся в хорошем состоянии и предназначены для пайки. Неправильное использование инструментов может привести к несчастным случаям или повреждению теплообменника.

Также стоит помнить о том, что перед началом пайки необходимо отключить газовую колонку от источника питания и дать ей остыть, если она использовалась ранее. Это предотвратит возможность возгорания или взрыва в процессе работы.

Наконец, всегда имейте под рукой средства для тушения огня, такие как огнетушитель или песок. Это поможет быстро отреагировать в случае возникновения чрезвычайной ситуации.

Соблюдение этих мер безопасности позволит вам эффективно и безопасно выполнить пайку теплообменника газовой колонки, минимизируя риски для здоровья и имущества.

Вопрос-ответ

Чем запаять теплообменник газовой колонки?

Пайка теплообменника газового водонагревателя выполняется с помощью переносного газового оборудования и электродов из сплава меди и серебра. Это позволяет провести все работы по ремонту непосредственно дома у заказчика, и вам не о чем беспокоиться. Не надо никуда везти теплообменник.

Каким припоем паять теплообменник?

В качестве припоя используют медно-фосфорный состав. Флюс обычной (канифоль), но можно подобрать с содержанием меди. Он должен расплавляться из-за термического воздействия от теплообменника.

Чем паяют газовые колонки?

В качестве главного инструмента для пайки выступает паяльник мощностью не меньше 110 Ватт или газовая горелка.

Чем заделать трещину в теплообменнике?

Если нарушена целостность пластины, корпуса теплообменника или насоса, но трещина невелика, ее можно попытаться заделать. Если поврежденный элемент выполнен из металла, может помочь нанесение подходящего сплава с помощью паяльного или сварного аппарата.

Советы

СОВЕТ №1

Перед началом пайки обязательно очистите поверхность теплообменника от грязи и окислов. Используйте абразивные материалы или специальные очистители, чтобы обеспечить хорошее сцепление припоя с металлом.

СОВЕТ №2

Выберите подходящий припой в зависимости от материала теплообменника. Например, для меди лучше использовать медный припой, а для нержавеющей стали — специальный припой для нержавейки, чтобы избежать коррозии и обеспечить надежное соединение.

СОВЕТ №3

При пайке используйте защитные средства: очки, перчатки и маску. Это поможет избежать травм и повреждений кожи от горячих материалов и паров, которые могут выделяться во время процесса.

СОВЕТ №4

После завершения пайки дайте соединению остыть естественным образом, не охлаждайте его водой. Это поможет избежать термических напряжений и трещин в месте соединения, что обеспечит долговечность ремонта.
