Газовые котлы Rinnai (Риннай) являются надежными и эффективными для отопления и горячего водоснабжения. Однако они могут сталкиваться с неисправностями, проявляющимися в виде кодов ошибок. В этой статье мы рассмотрим значения кодов ошибок газовых котлов Rinnai и предложим простые решения для их устранения. Знание этих кодов и методов исправления поможет быстро реагировать на проблемы, минимизируя время простоя и обеспечивая комфорт в вашем доме.
Устройство и принцип работы котлов Риннай
Изучим ключевые компоненты и функционирование газового котла японского бренда Риннай. В центре корпуса расположен манометр. В верхней части устройства находятся две трубы: выхлопная и воздухозаборная. Они соединяются с коаксиальным дымоходом, который выводит продукты сгорания наружу и обеспечивает поступление кислорода в камеру сгорания. Подводка водопроводных и газовых труб осуществляется снизу.
В центре находится камера сгорания закрытого типа, в которой внизу установлена горелка. Пламя в горелке делится на три потока, что позволяет увеличить площадь горения без увеличения расхода топлива. Трехступенчатая система дает возможность в теплое время использовать лишь часть горелки, что дополнительно экономит газ.
Над горелкой размещен двухъярусный главный теплообменник, состоящий из множества пластин из высококачественной стали. Слева внизу расположен вторичный теплообменник быстрого типа, предназначенный для горячего водоснабжения. Он изготовлен из медных и нержавеющих пластин и подключается к трехходовому клапану. В верхней левой части находится расширительный бак объемом 8,5 литров.
Внизу установлен циркуляционный насос с сухим ротором и магнитной муфтой, который подходит для отопительных систем как закрытого, так и открытого типа. Он обеспечивает циркуляцию теплоносителя в отопительном контуре.

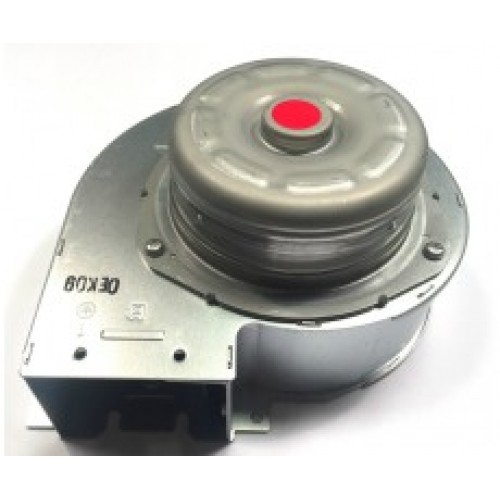

Турбина с плавной регулировкой скорости вращения соединена с газовым клапаном и управляется процессором. Это позволяет формировать смесь газа и воздуха в зависимости от калорийности и давления газа, что обеспечивает полное сгорание топлива.

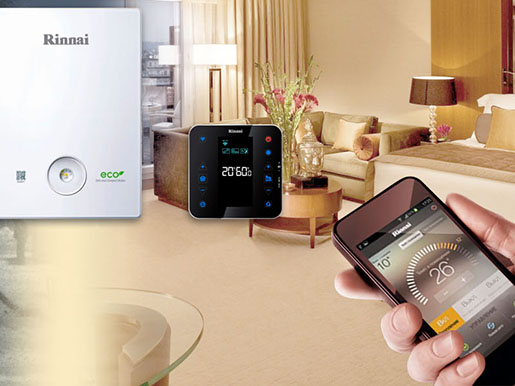

В комплект входит пульт дистанционного управления с высококонтрастным дисплеем. С его помощью можно регулировать температуру отопления и горячего водоснабжения. Система самодиагностики отображает на экране пульта все данные о состоянии и режиме работы котла.
Пульт ДУ котла Rinnai
Кроме того, пульт оснащен термометром, что позволяет выбирать режим работы в зависимости от температуры в помещении или температуры теплоносителя. В случае неисправности он начинает подавать звуковой сигнал и отображает код ошибки. Рассмотрим возможные неисправности и коды ошибок котла Rinnai, а также действия, которые следует предпринять при их появлении на экране.
Эксперты в области отопительного оборудования подчеркивают важность понимания кодов ошибок газовых котлов Rinnai для эффективного устранения неисправностей. Каждый код ошибки указывает на конкретную проблему, будь то неисправность датчиков, сбои в системе подачи газа или проблемы с горелкой. Например, код E1 может сигнализировать о недостаточном давлении газа, в то время как код E3 указывает на перегрев устройства. Специалисты рекомендуют владельцам котлов регулярно проверять руководство пользователя, чтобы быстро идентифицировать и устранить неполадки. Кроме того, своевременное обращение к квалифицированным сервисным центрам поможет избежать серьезных поломок и продлить срок службы оборудования. Понимание кодов ошибок не только упрощает процесс диагностики, но и способствует более безопасной эксплуатации газовых котлов.
Основные коды ошибок
| Код ошибки | Значение ошибки | Способ устранения |
|---|---|---|
| 11 | Ошибка розжига (нет пламени) | Проверить подачу газа, давление газа, электроды розжига и ионизации. Возможно, требуется чистка или замена электродов. |
| 12 | Ошибка перегрева (высокая температура теплоносителя) | Проверить циркуляцию теплоносителя (насос, фильтры, завоздушенность системы), датчик температуры. Убедиться, что нет засоров в системе отопления. |
| 14 | Ошибка датчика перегрева (сработал термостат перегрева) | Проверить датчик перегрева, его проводку. Устранить причину перегрева (см. ошибку 12). |
| 16 | Ошибка датчика температуры теплоносителя | Проверить датчик температуры теплоносителя, его проводку. Возможно, требуется замена датчика. |
| 31 | Ошибка датчика давления воздуха (прессостат) | Проверить прессостат, его трубки, вентилятор дымоудаления. Убедиться в отсутствии засоров в дымоходе. |
| 32 | Ошибка вентилятора дымоудаления | Проверить вентилятор, его питание, обмотку. Возможно, требуется замена вентилятора. |

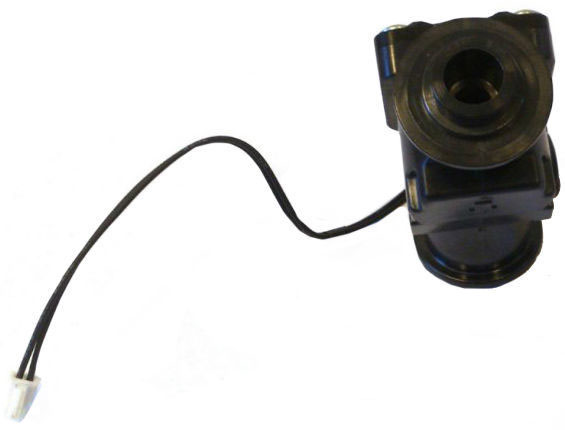

| 41 | Ошибка датчика протока горячей воды | Проверить датчик протока, его чистоту. Убедиться в наличии достаточного напора воды. |
| 42 | Ошибка датчика температуры горячей воды | Проверить датчик температуры горячей воды, его проводку. Возможно, требуется замена датчика. |
| 61 | Ошибка платы управления (внутренняя ошибка) | Перезагрузить котел. Если ошибка повторяется, возможно, требуется ремонт или замена платы управления. |
| 71 | Ошибка газового клапана | Проверить газовый клапан, его питание, обмотку. Возможно, требуется замена клапана. |
| 72 | Ошибка датчика пламени (ионизации) | Проверить электрод ионизации, его чистоту, проводку. Возможно, требуется чистка или замена электрода. |
| 90 | Ошибка циркуляционного насоса | Проверить циркуляционный насос, его питание, обмотку. Убедиться в отсутствии засоров в насосе. |
Интересные факты
Вот несколько интересных фактов о кодах ошибок газовых котлов Rinnai и их устранении:
-
Система самодиагностики: Газовые котлы Rinnai оснащены продвинутой системой самодиагностики, которая позволяет выявлять неисправности и отображать соответствующие коды ошибок на дисплее. Это значительно упрощает процесс диагностики и ремонта, так как пользователи могут быстро определить, в чем проблема.
-
Разнообразие кодов ошибок: Коды ошибок Rinnai могут варьироваться от простых (например, проблемы с подачей газа) до более сложных (неисправности в системе управления или датчиках). Каждый код имеет свое уникальное значение, и производитель предоставляет подробные инструкции по их расшифровке и устранению.
-
Влияние на эффективность: Игнорирование кодов ошибок может привести не только к поломке котла, но и к снижению его эффективности. Например, код, указывающий на проблемы с горелкой, может привести к неполному сгоранию газа, что увеличивает расход топлива и снижает теплоотдачу. Регулярная диагностика и устранение неисправностей помогают поддерживать оптимальную работу котла и экономить на расходах.
11
Ошибка 11 указывает на отсутствие пламени, что может быть связано с неисправностью системы зажигания. Пламя может не определяться, так как оно может загораться и тут же гаснуть. Рекомендуется проверить наличие газа в трубопроводе, а также убедиться в правильности подключения и расположения датчика ионизации. Попробуйте выключить устройство, а затем снова его включить. Одной из возможных причин проблемы может быть загрязнение пластин основного теплообменника.
12
Ошибка 12 сигнализирует о том, что котел гаснет более 20 раз после его запуска. Важно проверить состояние пластин радиатора, а также убедиться в исправности вентилятора и клапана пропорциональной регулировки.
14
Ошибка 14 указывает на перегрев или сбой в работе датчика температуры. Это может быть связано с обрывом клеммы датчика или проблемами в электрической цепи безопасности. Рекомендуется заменить блок управления или проверить соединение провода в клемме.
15
Ошибка 15 указывает на наличие проблем с циркуляцией воды. Чтобы устранить эту неисправность, убедитесь в правильном поступлении воды, проверьте целостность трубопроводов или добавьте воду в котел. Если проблема не исчезла, попробуйте перезагрузить устройство.
16
Ошибка 16 возникает в результате перегрева и кипения теплоносителя. Она фиксируется, когда терморезистор системы отопления регистрирует температуру выше 95 градусов в течение более трех секунд. Для устранения данной неисправности необходимо удалить воздух из трубопровода и произвести очистку фильтра отопления. Также рекомендуется проверить функционирование трехходового клапана и убедиться в исправности терморезистора отопления, для чего следует измерить сопротивление на обеих клеммах.
20
Ошибка 20 появляется из-за некорректной настройки ДИП переключателя. Необходимо убедиться в правильности установленных параметров ДИП переключателей.
34
Ошибка 34 указывает на неисправность терморезистора, отвечающего за выход горячего водоснабжения. Чтобы устранить данную проблему, необходимо проверить, соответствует ли сопротивление терморезистора значениям, указанным в диагностической таблице. Если показатели не совпадают, следует заменить терморезистор.
43
Ошибка 43 сигнализирует о недостаточном уровне теплоносителя. Она активируется, когда датчики фиксируют низкий уровень воды в течение 43 секунд. Рекомендуется проверить, нет ли короткого замыкания в датчике уровня воды, а также убедиться в исправности клапана подпитки. После этого необходимо добавить теплоноситель в котел, затем выключить и снова включить устройство.
61
Ошибка 61 указывает на неисправность мотора вентилятора. Это может проявляться в невозможности регулировки скорости вращения или полной остановке устройства. Рекомендуется проверить напряжение и сопротивление обмоток вентилятора, а при необходимости произвести его замену на новый.
62
Ошибка 62 возникает из-за сгоревшего температурного предохранителя. Кроме того, причиной может быть засорение камеры сгорания.
89
Ошибка 89 появляется в случае полного замерзания. Убедитесь в исправности керамического нагревателя и терморезистора. После размораживания необходимо тщательно проверить все компоненты котла и заменить их в случае повреждения.
90
Ошибка 90 свидетельствует о неисправностях в системе управления вентилятором. Рекомендуется проверить корректность монтажа дымохода и воздуховода. Также стоит убедиться, что пластины теплообменника не забиты.
99
Ошибка 99 появляется, когда возникают трудности с отводом продуктов сгорания. Необходимо проверить чистоту и герметичность дымохода, а также трубы, через которую подается воздух.
Другие неисправности
Если индикатор работы горелки мигает, это свидетельствует о том, что одновременно открыты краны горячей и холодной воды. Мигающая лампочка отопления может указывать на засорение фильтра в системе отопления.
Для того чтобы увеличить срок службы оборудования, необходимо регулярно проверять следующие аспекты: корректность работы системы электропитания и заземления, герметичность дымохода и воздухоподающей трубы, а также функционирование предохранительного клапана.
Важно очищать первый теплообменник от сажи и заменять фильтры в контуре отопления. Теплообменник горячего водоснабжения периодически снимается и очищается от накипи с использованием химических средств.
Рекомендации по профилактике и обслуживанию котлов Rinnai
Для обеспечения надежной и долговечной работы газовых котлов Rinnai крайне важно проводить регулярное профилактическое обслуживание и следовать определенным рекомендациям. Это поможет не только предотвратить возникновение неисправностей, но и повысить эффективность работы устройства.
1. Регулярная проверка системы вентиляции. Убедитесь, что вентиляционные каналы и дымоходы не заблокированы. Неправильная вентиляция может привести к недостаточному притоку воздуха, что, в свою очередь, может вызвать перегрев и сбои в работе котла. Рекомендуется проводить визуальный осмотр вентиляционных систем не реже одного раза в месяц.
2. Очистка фильтров. Фильтры, которые используются в котлах Rinnai, необходимо регулярно очищать от загрязнений. Загрязненные фильтры могут снизить эффективность работы котла и привести к его перегреву. Рекомендуется очищать фильтры не реже одного раза в три месяца, а в условиях повышенной запыленности — чаще.
3. Проверка давления газа. Неправильное давление газа может стать причиной неисправностей. Рекомендуется периодически проверять давление газа с помощью манометра. Если давление ниже нормы, это может указывать на проблемы с газоснабжением, которые необходимо устранить.
4. Осмотр и чистка теплообменника. Теплообменник должен быть свободен от накипи и других отложений. Накопление накипи может значительно снизить эффективность котла и привести к его поломке. Рекомендуется проводить чистку теплообменника не реже одного раза в год.
5. Проверка электрических соединений. Все электрические соединения должны быть надежными и не иметь коррозии. Периодически проверяйте состояние проводов и разъемов, чтобы избежать короткого замыкания и других электрических неисправностей.
6. Регулярное техническое обслуживание. Рекомендуется вызывать квалифицированного специалиста для проведения технического обслуживания не реже одного раза в год. Профессионал сможет выявить потенциальные проблемы и провести необходимые работы по их устранению.
7. Обучение пользователей. Важно, чтобы все пользователи котла были ознакомлены с его работой и основными правилами эксплуатации. Это поможет избежать неправильного использования устройства и снизит риск возникновения неисправностей.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы вашего газового котла Rinnai и обеспечить его бесперебойную работу. Помните, что профилактика всегда дешевле и проще, чем ремонт, поэтому не пренебрегайте регулярным обслуживанием вашего оборудования.
Вопрос-ответ
Как расшифровать код ошибки на газовом котле Rinnai?
Коды ошибок на газовых котлах Rinnai обычно отображаются на дисплее устройства. Для расшифровки кода необходимо обратиться к инструкции пользователя, где указаны значения каждого кода и возможные причины неисправностей. Также можно найти информацию на официальном сайте производителя или в сервисной документации.
Что делать, если газовый котел Rinnai выдает ошибку E4?
Ошибка E4 указывает на проблему с датчиком температуры. Для устранения неисправности рекомендуется сначала проверить соединения и состояние датчика. Если проблема не устраняется, возможно, потребуется заменить датчик или обратиться в сервисный центр для диагностики и ремонта.
Как предотвратить появление кодов ошибок на газовом котле Rinnai?
Для предотвращения ошибок на газовом котле Rinnai важно регулярно проводить техническое обслуживание устройства, включая чистку фильтров, проверку давления газа и состояния всех компонентов. Также стоит следить за качеством газа и избегать перегрузок системы, что может привести к сбоям в работе котла.
Советы
СОВЕТ №1
Перед тем как приступить к устранению неисправностей, внимательно ознакомьтесь с руководством пользователя вашего газового котла Rinnai. В нем содержатся важные сведения о кодах ошибок и рекомендациях по их устранению.
СОВЕТ №2
При возникновении кода ошибки, не игнорируйте его. Запишите код и проверьте его значение на официальном сайте Rinnai или в инструкции. Это поможет вам быстрее определить причину неисправности и принять необходимые меры.
СОВЕТ №3
Если вы не уверены в своих силах или не можете самостоятельно устранить проблему, не стесняйтесь обращаться к квалифицированному специалисту. Неправильное вмешательство может привести к более серьезным поломкам и даже опасным ситуациям.
СОВЕТ №4
Регулярно проводите техническое обслуживание вашего газового котла. Это поможет предотвратить возникновение ошибок и продлить срок службы устройства. Не забывайте очищать фильтры и проверять состояние дымохода.
