Газовые котлы Юнкерс, включая популярные модели серии Евролайн, используются для отопления и горячего водоснабжения в домах и квартирах. Как и любое оборудование, они могут сталкиваться с неисправностями, проявляющимися в виде кодов ошибок. Понимание этих кодов и их значений важно для быстрого устранения проблем, что позволяет избежать простоев и дополнительных затрат на ремонт. В статье рассмотрим коды ошибок газовых котлов Юнкерс, их причины и способы устранения неисправностей, что поможет владельцам котлов справляться с трудностями.
Устройство и принцип работы котлов Юнкерс
Эксперты отмечают, что коды ошибок газовых котлов Юнкерс, включая модели Евролайн, являются важным инструментом для диагностики и устранения неисправностей. Каждый код ошибки указывает на конкретную проблему, что позволяет специалистам быстро определить источник неисправности и принять необходимые меры. Например, код, связанный с перегревом, может сигнализировать о недостаточном потоке воды или неисправности термостата. Важно, чтобы владельцы котлов были осведомлены о значении этих кодов, так как это может помочь избежать серьезных поломок и повысить эффективность работы оборудования. Регулярное обслуживание и внимательное отношение к сигналам системы также способствуют продлению срока службы котла и обеспечивают безопасность эксплуатации.
Классические газовые котлы
Компания Юнкерс производит несколько серий газовых котлов с традиционной конструкцией: Ceraclass, Ceraclass Comfort, Ceraclass Exellens и Юнкерс Евролайн. В ассортименте представлены модели с одним и двумя контурами, а также с закрытыми и открытыми камерами сгорания. Эти устройства могут работать как на природном газе, поступающем из централизованной сети, так и на сжиженном газе из баллонов.
Котлы имеют компактные размеры и предназначены для настенного монтажа. В нижней части корпуса расположена панель управления Heatronic, на которой находятся ручки для регулировки температуры теплоносителя и горячего водоснабжения, кнопки настройки, манометр и многофункциональный дисплей. В моделях Ceraclass Comfort электронная часть закрыта крышкой сверху.
Устройства с закрытыми камерами сгорания дополнительно оснащены вентиляторами в верхней части, которые обеспечивают принудительный вывод продуктов сгорания и подачу воздуха в топку. В центре котла находится горелка с запальным электродом и ионизационным контролем пламени.
Над горелкой установлен теплообменник, выполненный из меди или нержавеющей стали. Справа, немного ниже, располагается циркуляционный насос, который обеспечивает движение теплоносителя по системе радиаторов. В двухконтурных моделях предусмотрен второй пластинчатый теплообменник, который отвечает за нагрев воды для бытовых нужд.
| Код ошибки | Описание ошибки | Возможные причины и решения |
|---|---|---|
| A7 | Неисправность датчика температуры горячей воды (NTC) | Проверить проводку датчика, заменить датчик. |
| A8 | Неисправность связи с модулем Heatronic | Проверить соединения, перезагрузить котел. |
| A9 | Неправильно установлен датчик температуры горячей воды | Проверить правильность установки датчика. |
| AA | Неправильная конфигурация модуля Heatronic | Обратиться в сервисный центр. |
| AC | Неисправность связи с модулем Heatronic (внешний) | Проверить соединения, перезагрузить котел. |
| AD | Неправильная конфигурация модуля Heatronic (внешний) | Обратиться в сервисный центр. |
| B1 | Неисправность кодового штекера | Проверить кодовый штекер, заменить при необходимости. |
| C1 | Неисправность вентилятора (низкие обороты) | Проверить вентилятор, очистить от загрязнений, заменить. |
| C4 | Неисправность вентилятора (высокие обороты) | Проверить вентилятор, очистить от загрязнений, заменить. |
| C6 | Неисправность вентилятора | Проверить вентилятор, очистить от загрязнений, заменить. |
| CC | Неисправность датчика наружной температуры | Проверить проводку датчика, заменить датчик. |
| D1 | Неисправность датчика давления | Проверить датчик давления, заменить. |
| E0 | Внутренняя ошибка | Перезагрузить котел, если ошибка повторяется — обратиться в сервисный центр. |
| E2 | Неисправность датчика температуры подающей линии (NTC) | Проверить проводку датчика, заменить датчик. |
| E9 | Сработал ограничитель температуры | Проверить циркуляцию воды, давление в системе, насос. |
| EA | Отсутствие пламени | Проверить подачу газа, электроды розжига, ионизации, газовый клапан. |
| F0 | Внутренняя ошибка | Перезагрузить котел, если ошибка повторяется — обратиться в сервисный центр. |
| F1 | Внутренняя ошибка | Перезагрузить котел, если ошибка повторяется — обратиться в сервисный центр. |
| F7 | Обнаружение пламени при выключенной горелке | Проверить электроды ионизации, газовый клапан. |
| FA | Отсутствие пламени после отключения газа | Проверить газовый клапан, электроды ионизации. |
| FD | Кнопка сброса удерживается слишком долго | Отпустить кнопку сброса. |
| P1 | Низкое давление в системе отопления | Добавить воду в систему отопления. |
| P2 | Высокое давление в системе отопления | Сбросить давление в системе отопления. |
| P3 | Засорение дымохода | Проверить дымоход, очистить. |
| P4 | Неисправность циркуляционного насоса | Проверить насос, заменить. |
| P5 | Неисправность трехходового клапана | Проверить клапан, заменить. |
| P6 | Неисправность датчика протока ГВС | Проверить датчик, заменить. |
| P7 | Перегрев теплообменника | Проверить циркуляцию воды, насос, датчики температуры. |
| P8 | Неисправность платы управления | Обратиться в сервисный центр. |
| P9 | Неисправность газового клапана | Проверить газовый клапан, заменить. |
| PA | Неисправность датчика давления воздуха | Проверить датчик, заменить. |
| PB | Неисправность датчика температуры обратной линии | Проверить датчик, заменить. |
| PC | Неисправность датчика температуры дымовых газов | Проверить датчик, заменить. |
| PD | Неисправность датчика температуры бойлера | Проверить датчик, заменить. |
| PE | Неисправность датчика температуры наружного воздуха | Проверить датчик, заменить. |
| PF | Неисправность датчика температуры теплоносителя | Проверить датчик, заменить. |
Интересные факты
Вот несколько интересных фактов о кодах ошибок газовых котлов Юнкерс, включая модели Евролайн:
-
Система самодиагностики: Газовые котлы Юнкерс, включая модели Евролайн, оснащены системой самодиагностики, которая позволяет выявлять и отображать коды ошибок на дисплее. Это значительно упрощает процесс диагностики и ремонта, так как пользователи и сервисные специалисты могут быстро определить источник проблемы.
-
Разнообразие кодов ошибок: Коды ошибок в котлах Юнкерс могут варьироваться от простых, таких как проблемы с подачей газа или недостаточное давление, до более сложных, связанных с неисправностями в системе управления или датчиках. Например, код ошибки «F1» может указывать на сбой в системе зажигания, в то время как «F28» может сигнализировать о проблемах с подачей газа.
-
Влияние на эффективность: Игнорирование кодов ошибок может привести не только к поломке котла, но и к снижению его эффективности. Например, если котел работает с ошибкой, связанной с системой вентиляции, это может привести к увеличению потребления газа и повышению затрат на отопление. Регулярная диагностика и устранение ошибок помогают поддерживать оптимальную работу устройства и экономить ресурсы.
Эти факты подчеркивают важность понимания кодов ошибок для эффективной эксплуатации и обслуживания газовых котлов Юнкерс.
https://youtube.com/watch?v=WLa0JKNzlJs
Конденсационные газовые котлы
Конденсационные котлы представлены в сериях Ceraput Smart, Comfort, ACU и Modul. Они доступны как в настенном, так и в напольном исполнении. Эти устройства более экономичны по сравнению с традиционными котлами благодаря использованию тепла, получаемого от конденсации паров продуктов сгорания.

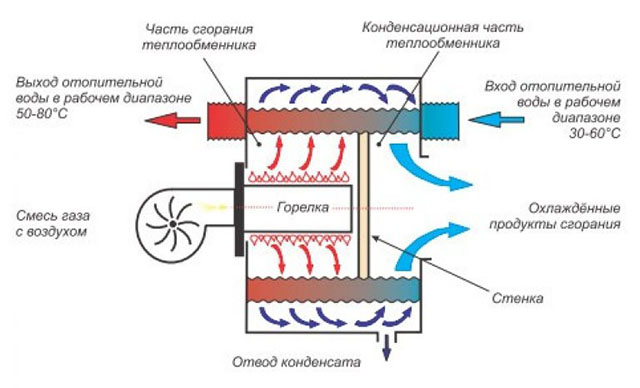

Принцип работы конденсационного котла
В конструкции таких котлов предусмотрены дополнительные элементы, такие как сборники для конденсата, которые находятся в нижней левой части корпуса. Сверху установлен коаксиальный дымоход, через который остывшие продукты сгорания выводятся наружу, а свежий воздух поступает в топку.
Все котлы марки Юнкерс оснащены необходимыми защитными механизмами. Современные модели могут быть интегрированы в систему «Умный дом» и управляться удаленно. Давайте рассмотрим, какие коды ошибок могут отображаться на газовых котлах Юнкерс и как можно устранить эти неисправности.
Основные коды ошибок
45
Ошибка 45 может чередоваться с ошибкой 90. Это сигнализирует о недостаточной тяге. В моделях с турбонаддувом следует проверить функционирование вентилятора и переключателя дифференциального давления. В атмосферных котлах необходимо удостовериться в наличии тяги в дымоходе и исправности датчика, отвечающего за контроль тяги.
60

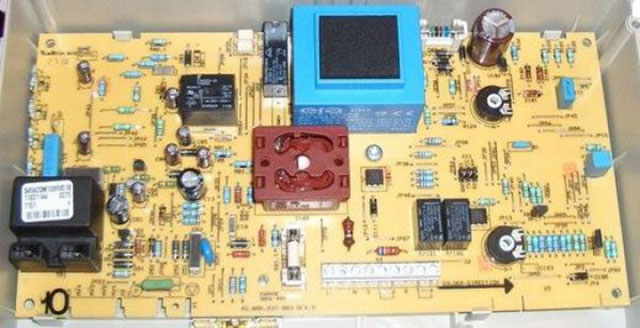

Ошибка 60 возникает из-за проблем с платой управления. Одной из возможных причин может быть выход из строя резистора, расположенного рядом с трансформатором розжига. Если у вас нет достаточных знаний в области электроники, рекомендуется обратиться в сервисный центр.
75
Ошибка 75 свидетельствует о неисправностях в электронной плате. Вероятнее всего, проблема связана с цепями, отвечающими за розжиг и контроль процесса горения. Возможно, потребуется полная замена платы управления.
90
Ошибка 90 мигает каждые четыре секунды, когда в сети наблюдается пониженное давление. Возможной причиной может быть неисправность электронной платы управления. Если у вас возникают проблемы с электричеством в помещении, стоит рассмотреть покупку стабилизатора напряжения.
А4
Ошибка A4 появляется, когда обнаруживается проблема с отводом дымовых газов на потоковом предохранителе. Убедитесь, что нет препятствий для нормального выхода дымовых газов.
аа
Ошибка aa возникает, когда температура подачи в системе отопления превышает допустимые значения, а также при недостаточном потоке воды для установленной мощности. Рекомендуется проверить наличие известкового налета на пластинчатом теплообменнике и в камере сгорания, а также убедиться в исправности насоса. Кроме того, причиной неисправности может быть сбой в работе датчика NTC.
е2

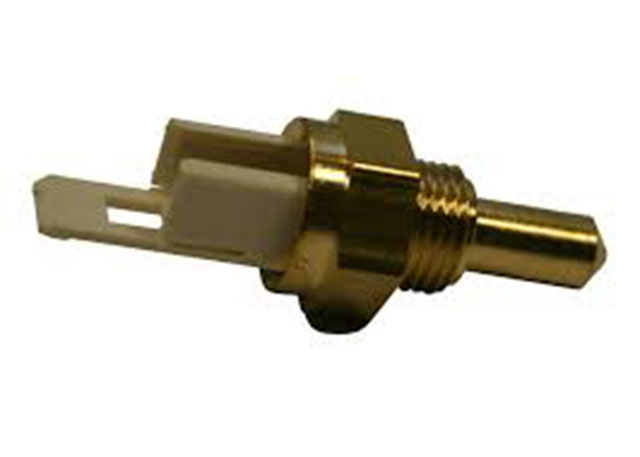

Ошибка e2 указывает на повреждение датчика температуры подачи. Рекомендуется проверить как сам датчик, так и провода, к нему подключенные.
е9
Ошибка e9 возникает, когда срабатывает ограничитель температуры подачи. Проверьте давление в системе, функционирование датчика температуры, насоса и платы управления. Также может быть полезно провести продувку системы.
ea
Ошибка ea указывает на то, что пламя в горелке не обнаруживается. Убедитесь, что газ поступает в колонку и что его давление в норме, а также проверьте работу реле контроля потока газа. Поломка может быть вызвана засорением теплообменника или забивкой слива конденсационного сифона. Пламя может не загораться из-за недостаточной тяги – проверьте дымоход и при необходимости очистите его, а также обеспечьте приток воздуха в помещение.
с4
Ошибка c4 указывает на то, что переключатель дифференциального давления не может быть открыт в состоянии покоя. Проверьте переключатель, кабель, соединяющий его, а также состояние гибких соединительных трубок.
с6
Ошибка c6 появляется в случае, если вентилятор выходит из строя. Рекомендуется проверить, функционирует ли вентилятор, а также целостность проводов и штекера. В случае обнаружения повреждений следует заменить неисправные компоненты.
Другие неисправности
В первую очередь, важно ознакомиться с мерами безопасности при эксплуатации газового котла. Если вы заметили запах газа, немедленно отключите устройство, закройте газовый вентиль и откройте окно для проветривания. Затем обязательно вызовите газовую службу для устранения проблемы.
Для того чтобы иметь возможность обратиться в сервисный центр, доверьте установку и первоначальную настройку профессионалам. Регулярное техническое обслуживание вашего котла поможет продлить его срок службы и избежать возможных неисправностей.
Рекомендации по устранению ошибок
При возникновении кодов ошибок в газовых котлах Юнкерс, в том числе моделей Евролайн, важно не только правильно их интерпретировать, но и знать, как устранить возникшие проблемы. Ниже представлены рекомендации по устранению наиболее распространенных ошибок, которые могут возникнуть в процессе эксплуатации котлов.
Ошибка E1: Низкое давление газа
Если котел выдает ошибку E1, это может указывать на недостаточное давление газа. Для устранения этой проблемы:
- Проверьте давление газа на входе в котел с помощью манометра. Оно должно соответствовать нормам, указанным в инструкции.
- Убедитесь, что газовый кран полностью открыт.
- Проверьте наличие утечек в газопроводе и исправность всех соединений.
- Если проблема не устраняется, обратитесь к специалисту для проверки газового оборудования.
Ошибка E2: Перегрев котла
Ошибка E2 сигнализирует о перегреве котла. Для решения этой проблемы:
- Проверьте уровень воды в системе. Возможно, необходимо долить воду до нормального уровня.
- Очистите фильтры и теплообменник от накипи и загрязнений, которые могут препятствовать нормальному теплообмену.
- Убедитесь, что насос работает исправно и обеспечивает циркуляцию воды.
- Если перегрев продолжается, отключите котел и обратитесь к сервисному центру.
Ошибка E3: Проблемы с датчиком температуры
Ошибка E3 указывает на неисправность датчика температуры. Для устранения:
- Проверьте соединения датчика на предмет коррозии или повреждений.
- При необходимости замените датчик на новый, следуя инструкциям производителя.
- После замены перезапустите котел и проверьте, исчезла ли ошибка.
Ошибка E4: Неправильная работа вентилятора
Ошибка E4 может возникнуть из-за неисправности вентилятора. Рекомендуется:
- Проверить, не заблокирован ли вентилятор посторонними предметами или грязью.
- Убедиться в исправности электропроводки и соединений вентилятора.
- Если вентилятор не работает, возможно, потребуется его замена.
Ошибка E5: Проблемы с системой зажигания
Ошибка E5 указывает на сбой в системе зажигания. Для устранения:
- Проверьте состояние электродов зажигания и их расположение.
- Убедитесь, что система подачи газа работает корректно.
- При необходимости очистите или замените электроды зажигания.
Следуя данным рекомендациям, вы сможете устранить многие распространенные ошибки, возникающие в газовых котлах Юнкерс, включая модели Евролайн. Однако, если проблема сохраняется, настоятельно рекомендуется обратиться к квалифицированному специалисту для диагностики и ремонта оборудования.
Вопрос-ответ
Что означает ошибка FA на котле Юнкерс?
Ошибка FA — ионизационный ток остается после выключения регуляторов. Проверить газовую арматуру.
Какой код ошибки котла?
Идеальные коды неисправностей котла:
F1 – Низкое давление воды.
F2 – Потеря пламени.
F3 – Неисправность вентилятора.
F4 – Термистор подачи.
F5 – Термистор возврата.
Что означает ошибка С4 на котле Юнкерс?
Когда котёл не может начать запуск, вы слышите, как включается вентилятор, но розжиг не происходит. Ошибка котла Junkers C4 — это серьёзная блокировка на этапе самодиагностики, при которой система фиксирует, что прессостат (реле давления) не находится в разомкнутом состоянии при выключенном котле.
Что означает ошибка 45 на котле Юнкерс?
Юнкерс Евролайн: 45. Мигает контрольный индикатор (LED) для режима 45 градусов. Может мигать совместно с индикатором 90. Это сигнал того, что тяга недостаточна.
Советы
СОВЕТ №1
Перед тем как пытаться самостоятельно устранить код ошибки, обязательно ознакомьтесь с инструкцией к вашему газовому котлу Юнкерс. В ней вы найдете информацию о значении каждого кода ошибки и рекомендациях по его устранению.
СОВЕТ №2
Если вы столкнулись с кодом ошибки, который не удается устранить самостоятельно, не стесняйтесь обращаться к квалифицированному специалисту. Неправильные действия могут привести к серьезным повреждениям оборудования или даже к аварийным ситуациям.
СОВЕТ №3
Регулярно проводите техническое обслуживание вашего газового котла. Это поможет предотвратить возникновение ошибок и продлить срок службы оборудования. Обратите внимание на чистоту фильтров и состояние дымохода.
СОВЕТ №4
Записывайте все коды ошибок и действия, которые вы предпринимали для их устранения. Это поможет вам и специалистам быстрее разобраться в проблеме, если она повторится в будущем.
