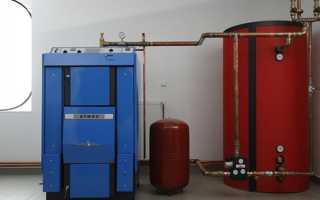

В условиях растущих цен на энергоносители создание угольного котла своими руками становится актуальным для владельцев частных домов и дач. В статье представлены чертежи и рекомендации по изготовлению пиролизных установок, обеспечивающих длительное горение и эффективное использование угля. Вы узнаете, как спроектировать и собрать котел, что поможет сократить затраты на отопление и повысить комфорт в вашем доме.

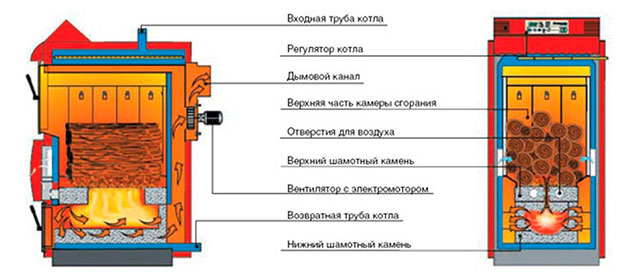

Устройство пиролизного котла
Конструктивной характеристикой пиролизных котлов, также известных как котлы длительного горения, является наличие двух камер: загрузочной и камеры сгорания газа. Стены этих камер облицованы жаропрочными материалами или шамотным кирпичом.
Шамотный кирпич используется для выкладки дна загрузочной камеры, где предусмотрено отверстие — форсунка. Через это отверстие пиролизный газ поступает в камеру сгорания, где он сгорает, обеспечивая нагрев теплообменника, который представляет собой систему из нескольких труб.

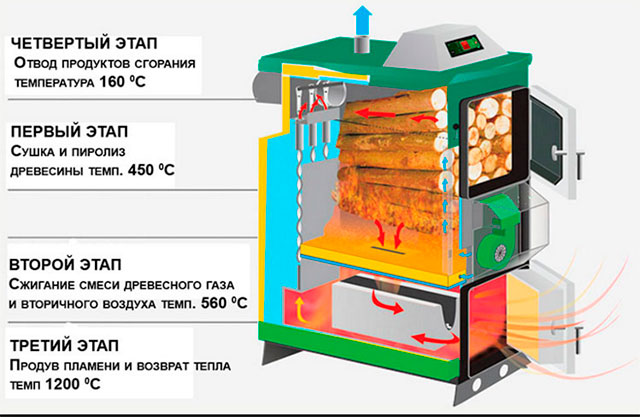

Наличие двух камер является обязательным, так как это связано с принципом работы пиролизного котла. В загрузочную камеру помещается топливо, которое разжигается (как правильно топить угольный котел, можно узнать в статье по ссылке: ). После того как топливо разгорится, подача воздуха уменьшается с помощью заслонки. Это замедляет процесс горения и приводит к образованию смеси угарного газа и углеводородов, которая затем попадает в камеру сгорания через форсунку.
Система вторичной подачи воздуха и высокая температура способствуют возгоранию газовой смеси. В результате этого выделяется значительное количество тепла, а также образуются вода и углекислый газ. Тепло передается теплообменнику, а остальные продукты сгорания выводятся через дымоход. Время работы пиролизного котла может достигать около 10 часов, при соблюдении определенных условий.

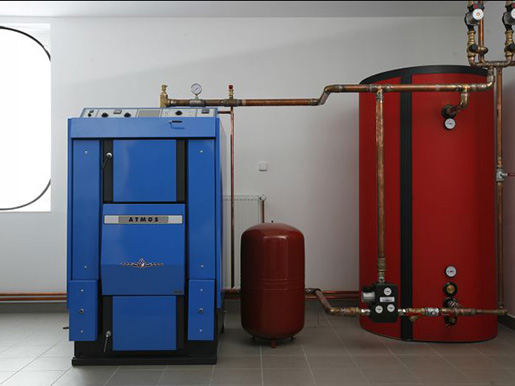

Заводские модели таких котлов имеют высокую стоимость из-за использования дорогих материалов, которые обеспечивают жаропрочность и безопасность эксплуатации, а также наличия автоматических систем, минимизирующих человеческое вмешательство. Однако, при наличии определенных навыков и соблюдении необходимых требований, такой агрегат можно собрать самостоятельно.
Создание угольного котла своими руками привлекает многих мастеров, стремящихся к экономии и независимости от централизованных систем отопления. Эксперты отмечают, что правильный подход к проектированию и сборке такого оборудования требует тщательного изучения чертежей и технологий. Важно учитывать не только размеры и материалы, но и особенности конструкции, которые обеспечивают эффективность сжигания угля и минимизацию выбросов.
Специалисты рекомендуют использовать качественные чертежи, которые учитывают все нюансы, включая теплообменники и систему дымоудаления. Также стоит обратить внимание на безопасность: котел должен быть оборудован защитными механизмами, предотвращающими перегрев и утечки. В целом, при соблюдении всех рекомендаций и наличии необходимых навыков, самодельный угольный котел может стать надежным и экономичным источником тепла для дома.
Инструменты и материалы
Перед тем как начать сборку угольного котла своими руками, важно определиться с его проектом. Вам необходимо четко понимать, где будет установлен котел, какую мощность он должен иметь и другие ключевые параметры. На основе этих данных следует создать чертеж устройства или найти готовый вариант в интернете.
Для самостоятельной сборки угольного котла вам понадобятся следующие материалы и инструменты:
- шамотный кирпич, песок и глина;
- трубы с круглым или прямоугольным сечением;
- листовая сталь толщиной не менее 5 мм. С имеющимся чертежом вы сможете заказать резку стали на специализированных предприятиях;
- металлические уголки;
- дверцы для топок и для сбора золы;
- колосники, которые можно приобрести готовыми;
- заслонка для дымохода;
- нержавеющая сталь;
- сварочный аппарат и электроды для сварки;
- болгарка;
- дрель и сверла.
| Компонент котла | Материал | Назначение |
|---|---|---|
| Топка | Сталь жаропрочная (толщина 4-6 мм) | Камера сгорания угля |
| Водяная рубашка | Сталь котловая (толщина 3-5 мм) | Нагрев теплоносителя |
| Колосниковая решетка | Чугун или сталь | Поддержка угля, подача воздуха |
| Дымоход | Сталь (толщина 1-2 мм) | Отвод продуктов сгорания |
| Зольник | Сталь (толщина 2-3 мм) | Сбор золы |
| Дверца топки | Сталь, с уплотнителем | Загрузка топлива, герметизация |
| Дверца зольника | Сталь, с регулировкой подачи воздуха | Удаление золы, регулировка горения |
| Теплообменник (опционально) | Стальные трубы | Увеличение площади теплообмена |
| Термометр | Металл, стекло | Контроль температуры теплоносителя |
| Манометр | Металл, стекло | Контроль давления в системе |
| Предохранительный клапан | Латунь, сталь | Защита от избыточного давления |
| Регулятор тяги | Металл | Автоматическая регулировка подачи воздуха |
Интересные факты
Вот несколько интересных фактов о самодельных угольных котлах:
-
Эффективность сжигания: Самодельные угольные котлы могут быть спроектированы с учетом современных технологий сжигания, что позволяет значительно повысить их эффективность. Например, использование системы принудительной подачи воздуха может улучшить процесс горения и снизить выбросы вредных веществ.
-
Материалы и конструкция: Для создания угольного котла своими руками часто используются доступные материалы, такие как стальные трубы и листы. Однако важно учитывать термостойкость и коррозионную стойкость материалов, чтобы обеспечить долговечность и безопасность устройства.
-
Чертежи и схемы: В интернете можно найти множество чертежей и схем самодельных угольных котлов, которые варьируются от простых конструкций до более сложных систем с автоматической подачей топлива и теплообменниками. Это позволяет каждому мастеру адаптировать проект под свои нужды и условия эксплуатации.
Создание угольного котла своими руками требует знаний в области теплотехники и безопасности, но может стать интересным и полезным проектом для тех, кто хочет сэкономить на отоплении.
Инструкция по изготовлению своими руками
Принцип функционирования пиролизного котла
При создании самодельного устройства важно учитывать, что увеличение объема камеры дожига и наличие полки в ней помогут уменьшить количество труб в теплообменнике. В верхней части котла необходимо предусмотреть люки для очистки труб теплообменника. Подача воды подключается сверху, а обратка — сбоку, в нижней части.
Дымоход следует приварить сбоку, в верхней части. Используя заранее подготовленный чертеж, вырежьте заготовки для корпуса, а отверстия для труб теплообменника можно сделать с помощью электролобзика или болгарки. Затем необходимо приварить все металлические элементы устройства.
Для труб теплообменника подойдут трубы диаметром 76 см, которые нужно нарезать на равные отрезки и приварить с обеих сторон агрегата. Далее сварите внешний кожух, прикрепив его к внутренней части с помощью распорок.
Вырежьте отверстия для дверей камеры дожига, золы и загрузочной камеры. Дверцу для загрузочной камеры можно оснастить двумя ручками, что обеспечит более плотное прилегание. Герметизируйте двери и ручки заслонки прямой тяги с помощью шнура из стеклокерамики или асбестового каната.
Камеру дожига и дно камеры газификации рекомендуется изготовить из шамотного кирпича. Установите съемный люк для очистки стакана дымохода. На следующем этапе установите вентилятор, расширительный бак и подключите систему отопления.
Для надежной работы вентилятора подключите источник бесперебойного питания. Корпус котла следует прогрунтовать, а затем покрыть термоизоляцией и защитным термоизоляционным экраном. Такой агрегат может использоваться на угле, дровах или любом другом твердом топливе.
Монтаж и требования безопасности
При установке котла важно учитывать несколько ключевых аспектов:
- котел следует размещать как можно ниже относительно отопительных труб;
- трубопровод необходимо монтировать под небольшим углом;
- количество изгибов в трубопроводе должно быть сведено к минимуму;
- котел устанавливается в отдельном помещении, защищенном от огня;
- агрегат размещается на бетонном или кирпичном основании, либо на металлическом листе;
- перед дверцами топки рекомендуется укладывать толстый стальной лист;
- расстояние от стен до котла должно составлять не менее 20 см;
- необходимо обеспечить качественную теплоизоляцию дымохода, чтобы избежать потерь тепла и образования кислотного конденсата, который может повредить внутренние стенки дымохода.
Эффективность работы котла можно оценить в процессе его эксплуатации: если дым, выходящий из дымохода, не имеет запаха угарного газа, это свидетельствует о высоком коэффициенте полезного действия вашего устройства.
Обслуживание и эксплуатация угольного котла
Обслуживание и эксплуатация угольного котла – это важные аспекты, которые напрямую влияют на его эффективность, долговечность и безопасность. Правильный уход за оборудованием позволяет не только продлить срок его службы, но и обеспечить оптимальные условия для работы. Рассмотрим основные моменты, на которые стоит обратить внимание при эксплуатации угольного котла.
Регулярная чистка котла
Одним из ключевых моментов в обслуживании угольного котла является регулярная чистка. На внутренних стенках котла и дымоходах со временем накапливаются сажа и зола, что может привести к снижению теплоотдачи и увеличению расхода топлива. Рекомендуется проводить чистку не реже одного раза в месяц в отопительный сезон. Для этого необходимо:
- Отключить котел от электросети и дать ему остыть.
- Снять крышку котла и аккуратно удалить золу с помощью специального инструмента или пылесоса для каминов.
- Проверить состояние теплообменников и при необходимости очистить их от нагара.
- Очистить дымоход от сажи, используя щетку или специальные средства для чистки дымоходов.
Контроль уровня топлива
Для эффективной работы угольного котла необходимо следить за уровнем топлива. Уголь должен быть качественным, с низким содержанием влаги и серы. Рекомендуется использовать уголь, соответствующий стандартам, так как это влияет на эффективность горения и количество образующейся золы. Также стоит учитывать, что разные сорта угля имеют разные теплотворные способности, что может повлиять на расход топлива.
Проверка системы вентиляции
Правильная работа системы вентиляции является залогом безопасной эксплуатации угольного котла. Необходимо регулярно проверять, чтобы вентиляционные каналы не были заблокированы. Это обеспечит необходимый приток воздуха для горения и предотвратит образование угарного газа. Рекомендуется также установить датчики угарного газа в помещениях, где установлен котел, для повышения безопасности.
Регулировка температуры
Угольный котел должен работать в оптимальном температурном режиме. Для этого необходимо следить за термометром и при необходимости регулировать подачу воздуха и угля. Слишком высокая температура может привести к перегреву и повреждению котла, а слишком низкая – к недостаточному прогреву помещения. Использование автоматических систем управления может значительно упростить этот процесс.
Профилактические осмотры
Не менее важным аспектом является проведение профилактических осмотров угольного котла. Рекомендуется не реже одного раза в год приглашать специалиста для проверки состояния оборудования. Это позволит выявить возможные проблемы на ранних стадиях и избежать серьезных поломок. Специалист проверит герметичность соединений, состояние теплообменников, работу насосов и других элементов системы.
Заключение
Обслуживание и эксплуатация угольного котла требуют внимательности и регулярности. Следуя вышеописанным рекомендациям, можно обеспечить надежную и безопасную работу оборудования, а также продлить его срок службы. Помните, что правильное обслуживание не только экономит ваши средства, но и обеспечивает комфорт и безопасность в вашем доме.
Вопрос-ответ
Как рассчитать мощность самодельного твердотопливного котла?
Принцип упрощённого расчёта производительности котла. Принцип предельно простой — 0,1 кВт мощности на каждый 1 м² жилья, плюс 20%. Например, для коттеджа площадью 150 м² расчёт мощности твёрдотопливного котла будет выглядеть следующим образом: 0,1 × 150 × 1,2 = 18 кВт.
Из чего сделать дымоход для твердотопливного котла?
Дымоход для твёрдотопливного котла из нержавеющей стали — это оптимальный по всем параметрам вариант. Доступная цена, долговечность, стойкость к коррозии и высоким температурам, а также презентабельный внешний вид — основные преимущества системы из нержавейки.
Какой уголь лучше всего подходит для котлов длительного горения?
Длительного горения. Время сгорания угля больше, что повышает КПД устройства. Для котлов длительного горения лучше всего подойдет антрацит.
Советы
СОВЕТ №1
Перед началом сборки угольного котла, тщательно изучите чертежи и схемы. Убедитесь, что у вас есть все необходимые материалы и инструменты. Это поможет избежать ошибок и сэкономит время в процессе сборки.
СОВЕТ №2
Обратите внимание на безопасность. Работая с угольным котлом, важно предусмотреть систему вентиляции и защиту от перегрева. Используйте качественные термометры и датчики, чтобы контролировать температуру в котле.
СОВЕТ №3
Не забывайте о регулярном обслуживании вашего котла. Чистите его от сажи и других отложений, чтобы обеспечить эффективную работу и продлить срок службы оборудования. Также проверяйте герметичность соединений и состояние дымохода.
СОВЕТ №4
Если у вас нет опыта в сварке и работе с металлом, лучше обратиться за помощью к специалисту. Неправильная сборка может привести к серьезным проблемам, поэтому лучше перестраховаться и получить профессиональную помощь.
