В статье рассмотрим установку люка на чердак с лестницей для удобного доступа к мансардному пространству. Узнаете о видах лестниц — раскладных, стационарных и переносных — и получите советы по их размерам и монтажу. Пошаговая инструкция по установке трехсекционной лестницы с люком поможет сэкономить время и деньги, а также обеспечит безопасность и комфорт при использовании чердака.

Требования к чердакам и мансардам

Под крышей жилого дома можно организовать различные пространства. Даже если чердак не предназначен для проживания, он выполняет функции технического помещения. Тем не менее, многие владельцы загородных домов предпочитают использовать это пространство с пользой, создавая там жилые комнаты или зоны для отдыха.

Вне зависимости от назначения чердака или мансарды, данное пространство должно соответствовать определенным требованиям безопасности:

1. Необходимо обеспечить свободный доступ к чердаку для возможной эвакуации в случае пожара. Обычно для этого устанавливают люк. Материалы, из которых изготавливается дверца, должны соответствовать противопожарным стандартам и иметь огнестойкость не ниже EI30.
2. Все строительные материалы крыши и отделки чердака обязательно обрабатываются огнезащитными средствами.
3. Обширные чердачные пространства следует разделять на секции, чтобы предотвратить распространение огня.

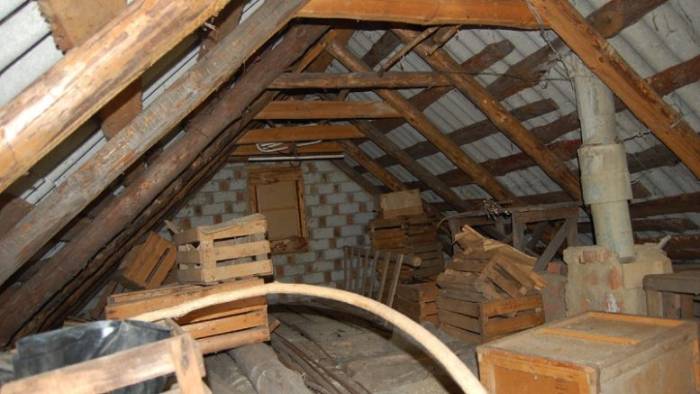

4. Внутри крыши не допускается создание складских помещений.

Если планируется строительство мансарды, необходимо предусмотреть отдельные пути эвакуации, отличные от жилых зон. Несмотря на строгость этих требований, их реализация в частном строительстве не представляет сложности. Обычно достаточно установить люк с лестницей в чердачном перекрытии.

Создание люка на чердак с лестницей своими руками — это задача, требующая внимательного подхода и знаний о различных типах лестниц. Эксперты отмечают, что выбор лестницы зависит от доступного пространства и частоты использования чердака. Существует несколько видов: складные, выдвижные и стационарные. Складные лестницы идеально подходят для ограниченных пространств, в то время как стационарные обеспечивают большую прочность и удобство.

Размеры люка также играют важную роль. Оптимальные размеры варьируются от 60×60 см до 100×100 см, что позволяет легко подниматься и спускаться. Пошаговая инструкция включает в себя замеры, выбор материалов, создание каркаса и установку лестницы. Эксперты рекомендуют тщательно продумать каждый этап, чтобы обеспечить безопасность и долговечность конструкции. Правильный подход к проектированию и выполнению работ позволит создать функциональный и эстетически привлекательный доступ на чердак.

https://youtube.com/watch?v=OXjWqnREQuw

Старое и новое

Если присмотреться к домам, построенным в прошлом веке, то можно заметить, что все они оборудованы наружными чердачными дверцами. Люди всегда понимали, что вход на чердак необходим, чтобы сделать дом более безопасным.

Современные технологии строительства и материалы позволяют устроить комфортный и красивый вход на чердак из дома. При этом к монтажу данной конструкции следует подойти с максимальной серьезностью и педантичностью. Несмотря на кажущуюся незначительность, надежность данной дверцы вполне возможно однажды спасет строение или жизнь.

На заметку! Халатность в устройстве чердачной дверцы, как минимум, приведет к сквознякам.

Если к неправильной конструкции добавить еще и отсутствие пароизоляционного слоя в устройстве кровли, то в результате получите высокую влажность под крышей и как следствие размножение плесени и грибка на материалах перекрытия.

Вид лестницы	Преимущества	Недостатки
Раздвижная (телескопическая)	Компактность, легкость монтажа, не занимает много места в сложенном виде.	Менее прочная, чем стационарные, может быть менее удобной для частого использования.
Складная (гармошка)	Компактность, простота использования, эстетичный вид.	Ограниченная грузоподъемность, может быть сложной в ремонте.
Откидная (распашная)	Прочность, надежность, удобство использования.	Занимает больше места в открытом состоянии, требует больше свободного пространства.
Стационарная (маршевая)	Максимальная прочность и удобство, подходит для частого использования.	Занимает много места, сложный монтаж, не всегда подходит для небольших помещений.
Выдвижная (слайдер)	Компактность, легкость использования, плавное выдвижение.	Может быть дороже других видов, требует точной подгонки.

Интересные факты

Вот несколько интересных фактов о создании люка на чердак с лестницей своими руками:

1. Разнообразие лестниц: Существует несколько типов лестниц для чердаков, включая складные, выдвижные и стационарные. Складные лестницы занимают меньше места и идеально подходят для небольших помещений, в то время как стационарные лестницы могут быть более прочными и удобными для частого использования.

2. Стандарты размеров: Для люков на чердак существуют стандартные размеры, которые обычно варьируются от 60×60 см до 120×120 см. Однако, при проектировании люка важно учитывать не только размеры самого люка, но и высоту потолка, чтобы обеспечить комфортный доступ на чердак.

3. Пошаговая инструкция: Создание люка на чердак с лестницей своими руками включает несколько этапов: выбор места для люка, создание каркаса, установка люка и лестницы, а также отделка. Важно тщательно планировать каждый шаг и использовать качественные материалы, чтобы обеспечить безопасность и долговечность конструкции.

Размер люка

Нормативные ограничения по размерам люка отсутствуют. В данном случае важно ориентироваться на экономическую целесообразность, комфорт и здравый смысл. Прежде всего, люк на чердак должен обеспечивать свободный доступ в пространство под крышей. На практике были определены несколько оптимальных параметров:

• ширина люка должна соответствовать размерам лестничного марша и, как правило, превышает ширину ступеней на 10-15 см;
• если лестница устанавливается с перилами, то проем должен быть шире марша как минимум на 20 см;

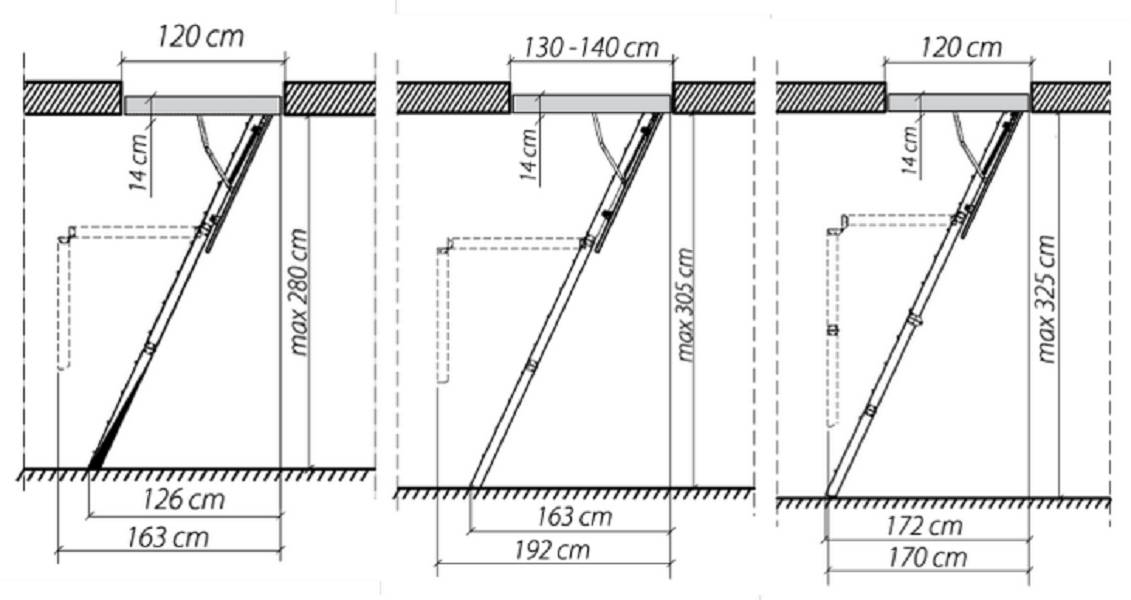

• длина дверного проема обычно составляет 1,2 м, что позволяет удобно перемещаться по лестнице;
• высота потолков в месте установки люка должна быть не менее 2 м, при этом следует учитывать размеры лестницы в разобранном состоянии;
• наиболее удобным вариантом открывания является внутреннее: дверцы открываются на себя в сторону жилого помещения.

Важно! Необходимо предусмотреть механизм для фиксации створок как в открытом, так и в закрытом положении.

Виды люков

Дверца на чердак может быть реализована различными способами. Выбор механизма открывания и типа устройства люка зависит от варианта лестницы, а также от частоты необходимого прохода на чердак. Наиболее частые варианты реализации:

• Ревизионный люк устраивается в ситуации, когда чердак не используется в качестве жилого помещения. Оптимален для крыш с острым углом наклона скатов. Обычно эксплуатируется вместе с приставной лестницей.

• Мансардный вход очень красивое решение и, как правило, совмещается с дверью на крышу. Данный способ не рекомендуется к самостоятельному устройству, поскольку требует наличия определенных строительных навыков. Кроме того, необходимо правильно высчитать возможные нагрузки на такую дверцу.

• Вертикальный люк строится в зданиях с разным уровнем помещений. По сути это заниженная дверца из жилой комнаты в пространство под крышей. Несложный способ, но используется крайне редко, поскольку создается в зданиях со специфической планировкой.

• Горизонтальный вход на чердак — самый распространенный способ для частного строительства. Вполне возможен к устройству своими силами.

Именно устройство горизонтальных люков рассмотрим более детально.

Цены на мансардные окна

Окно мансардное

Требования к чердачным лестницам

Осуществляя самостоятельное проектирование и строительство чердачной лестницы, следует знать какие требование предъявляются к таким конструкциям. Ограничения по углу наклона и ширине проступи выявлены опытным путем и подтверждены расчетами инженеров. Данные критерии прописаны в СНиПах и в случае массовой застройки обязательны к выполнению. Сделано это для того, чтобы в условиях редкого использования все же сделать процесс эксплуатации максимально безопасным.

Прежде чем проектировать лестницу на чердак или мансарду стоит ознакомиться с основными критериями безопасности:

• длина лестницы в разобраном виде не должна превышать 3м;
• ширина пролета должна находиться в пределах 0,6-0,7 м;
• высота ступени выбирается исходя из роста жильцов, но обычно колеблется в районе 0,2м;
• количество ступеней, то есть шагов на подъем, должно быть нечетным и не более 19;
• оптимальный угол наклона чердачной лестницы 60-70⁰;
• ширина проступи 24 -30 см.

На заметку! Материал проступи должен быть прочным на излом и при этом иметь некоторый люфт на изгиб. Комфортная толщина проступи материала ступеньки 18 — 20 мм.

Виды конструкций

В зависимости от назначения помещения и размеров здания, владельцы могут выбрать различные варианты доступа на чердак.

Все лестницы можно классифицировать на три основных типа по способу их установки и использования:

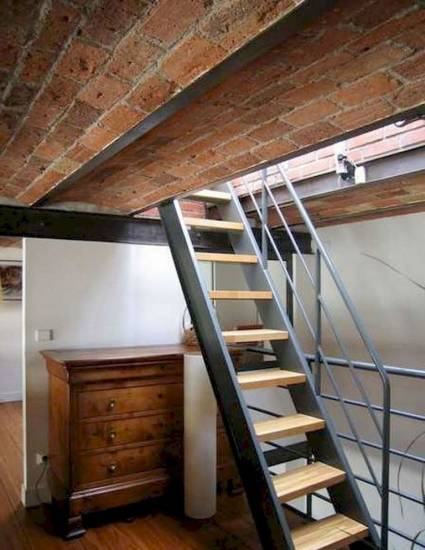

• Стационарные.

К ним относятся маршевые, винтовые и консольные конструкции. Эти лестницы создаются вместе со зданием и интегрируются в его структуру, равномерно распределяя нагрузку на несущие элементы. Они обладают следующими характеристиками:

• надежность;
• значительный вес;
• долговечность;
• высокая прочность.

Однако такие конструкции занимают полезное пространство на нижнем этаже. Даже винтовые лестницы, которые занимают меньше места, требуют жертвовать частью площади.

Важно! Стационарные лестницы стоит выбирать, если чердак планируется использовать как жилое пространство и предполагается его регулярное посещение.

• Переносные (приставные).

Переносные лестницы часто используются для доступа к чердакам, которые служат техническими помещениями и не требуют частого посещения. Это самый экономичный вариант, но он также является менее удобным и более травмоопасным. Не рекомендуется использовать приставную лестницу в одиночку без страховки. Кроме того, такие лестницы требуют места для хранения и их необходимо переносить к чердачному люку по мере необходимости.

• Складные.

Если чердак используется функционально и достаточно часто, но не каждый день, лучшим решением будут складные лестницы. Эти конструкции могут быть убраны в люк или стену, что дает им явные преимущества:

• не занимают пространство на нижнем этаже;
• в разложенном состоянии являются прочными и устойчивыми;
• не требуют специального места для хранения.

Складные лестницы обычно не имеют подступенков, поэтому ширина проступи может быть уменьшена, так как считается, что 2/3 ступни достаточно для упора. Однако при проектировании важно помнить, что слишком узкая проступь может увеличить риск падения, поэтому ширина ступенек должна составлять около 20 см.

Виды складных лестниц

Складную лестницу, даже в комплекте с чердачным люком можно приобрести в готовом виде, а можно собрать своими руками. Опишем возможные наиболее распространенные виды мобильных ступеней:

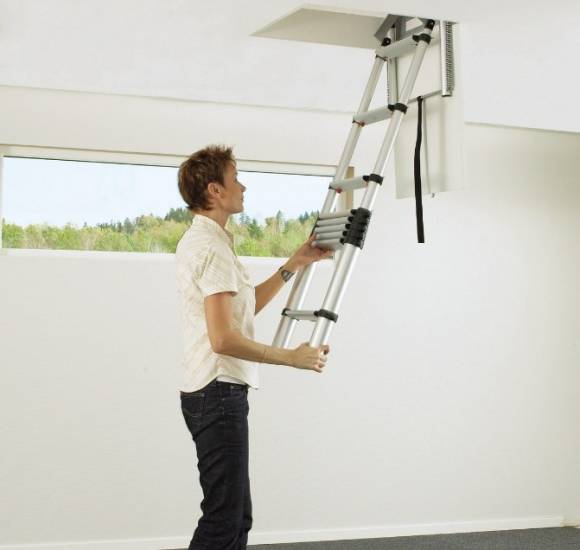

• Телескопические. Направляющие для ступеней раскладываются по системе матрешки, то есть одна в одну. Ступени устанавливаются на направляющих при помощи механизмов — фиксаторов. Не самый надежный вид лестницы, проблемы, как правило, возникают именно с фиксаторами.

• Ножничные. Другое название таких ступеней — гармошка. Именно по принципу мехов и растягивается лестница простым движением вниз. В собранном виде она довольно компактна. Данную конструкцию можно приобрести в варианте автоматического раздвижения.

• Секционные складные. Сегменты лестницы складываются, как и в ножничном варианте, но довольно большими секциями, а не поступенно. По этой причине лестница в собранном виде довольно громоздкая, но при этом не занимает места на нижнем этаже, поскольку убирается в люк. Абсолютным достоинством такой конструкции является цена, это самый экономичный вариант.

• Откидные. Лестницы, которые фиксируются в ближайшую стену и в неё же убираются в собранном виде. В рабочем состоянии такая конструкция очень напоминает обычную маршевую конструкцию. Достоинством такого марша является нормальный угол наклона, обычно 45⁰. Но для использования потребуется свободная площадь нижнего этажа. Кроме того, собранная лестница на стене не украсит интерьер.

Узнайте, как сделать балясины из дерева своими руками, а также ознакомьтесь с чертежами и видео, в специальной статье на нашем портале.

Цены на различные виды чердачных складных лестниц

Лестницы чердачные складные

Деревянная чердачная трехсекционная лестница своими руками

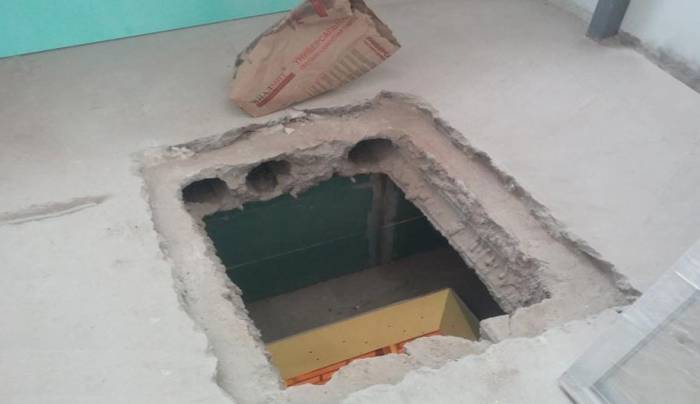

Первое, что следует сделать — это прорубить проем в потолке в выбранном месте. Все дальнейшие расчеты будут зависеть от габаритов этого проема. Учтите, что люк будет крепиться к телу перекрытия, поэтому при необходимости его следует укрепить.

После того, как проем готов приступают к составлению проекта чердачного люка с лестницей. Чертеж должен обозначить следующие габариты:

• толщину потолочного перекрытия;
• длину и ширину люка;
• угол наклона лестницы;
• ширину лестничного марша;
• длину и количество секций;
• количество ступеней и расстояние между ними;
• ширину проступи.

Наиболее сложным с точки зрения расчетов является момент определения длины лестницы в разобранном виде. Для такого расчета потребуется вспомнить школьную математику и найти таблицы Брадиса, понадобится значение синуса угла:

• определяете на чертеже расположение лестницы;
• замеряете угол наклона (помня о том, что он не должен быть круче 70⁰);
• рассчитываем длину лестницы по формуле L=H/sin, где L — длина лестницы, H — высота от пола до чердачного люка, sin – значение синуса угла наклона.

На заметку! Более простой, но менее точный способ расчета, это определить размер гипотенузы, в треугольнике, где катеты — это высота до люка и расчетная длина от края люка до места фиксации лестницы на полу нижнего этажа.

Размеры секций рассчитываются следующим образом:

• первая — самая длинная, размер люка уменьшенный на 10%;
• вторая — меньше первой на 10%;
• третья — оставшаяся длина до набора всего размера марша.

Проект просчитан, материалы закуплены в необходимом количестве, можно приступать к производству люка со складной лестницей.

На заметку! После того, как проект готов подсчитайте все крепежные элементы, включая соединительные шарниры, петли, замки и внешнюю ручку для легкого открывания люка.

Цены на брус

Брус

Технология изготовления дверцы люка – пошаговая инструкция

Любая дверь состоит из коробки (рамы) и дверцы (полотна). Коробка крепиться в проем, а полотно фиксируется на раме.

Размер коробки должен быть несколько меньше, чем размер отверстия для люка. С каждой стороны должно быть 2 – 3 см на формирование монтажного шва.

Процесс изготовления пошагово выглядит следующим образом:

Шаг 1. Рама сбивается из бруса или доски. Угловые соединения выполняются по 45⁰. Все детали скрепляются на клеем или саморезы. Для большей прочности углы коробки можно зафиксировать мебельными уголками.

Шаг 2. Остов для плотна так же собирается из бруса. Конструкцию можно усилить поперечной перекладиной.

Шаг 3. Со стороны чердака в полотно прокладывается материал ветрозащиты (гидроизоляция). Внутрь полотна помещается утеплитель, например, минеральная вата. Внутренняя сторона дверцы прокладывается мембраной пароизоляции.

Шаг 4. С обоих внешних сторон дверца зашивается фанерой, толщиной не менее 8 мм.

Полотно должно плотно, но свободно помещаться в раму. Перед началом работы всю древесину следует обработать составом огнебиозащиты.

На заметку! Коробка люка монтируется заподлицо с нижней плоскостью потолка, это следует учитывать при выборе размера бруса для рамы.

Цены на доски строительные

Доски строительные

Сборка лестницы

В первую очередь необходимо раскроить брус на тетиву лестничного марша. В результате должно получиться три пары брусков различной длины. Самую нижнюю пару лучше выкроить с небольшим запасом, чтобы по факту установки спилить угол на торце бруска для прочной фиксации на полу.

Алгоритм действий следующий:

• напилите доски для проступей в необходимом количестве;
• на брусьях тетивы сделайте разметку для крепления ступеней;
• скрепите брусья парно при помощи скотча и просверлите отверстия в местах крепления ступеней;
• просверлите места для установки механизма шарнира на концах бруска, чтобы соединить секции между собой;
• соберите всю конструкцию на саморезы.

Видео – Самостоятельная сборка чердачной лестницы на металлические крепления

При разметке креплений проступей к тетиве рекомендуется ориентироваться на один край и сделать лишь одно отверстие. После установки лестницы под нужным углом, выставляется первая ступень, и затем сверлится второе отверстие, чтобы проступь была идеально горизонтальной. Для того чтобы сохранить необходимый угол, изготовьте шаблон из картона и просверлите места крепления для остальных проступей. Крепление лестницы к дверце следует выполнять только после примерки.

https://youtube.com/watch?v=RxJR_4KvhVY

Процесс монтажа

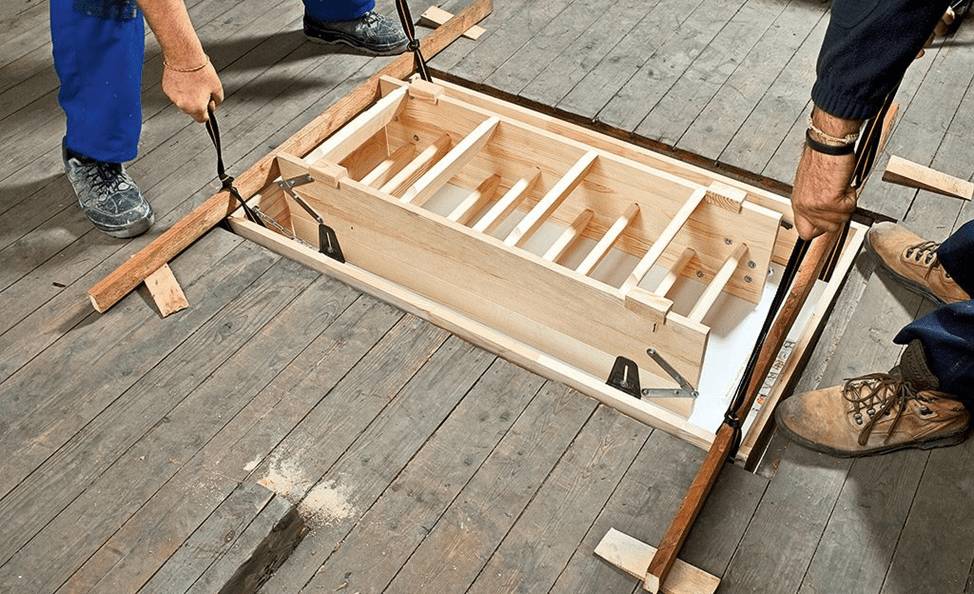

Если работы выполняются двумя или более людьми, можно смонтировать люк вместе с лестницей на чердак в сборе. Конструкция довольно тяжелая, поэтому осуществить такую операцию в одиночку практически невозможно.

Если всё собрано и замерено правильно, процесс установки не будет сложным:

1. В толщу перекрытия монтируется коробка. Закрепляется все на анкерные саморезы. Рама фиксируется в нескольких местах: на расстоянии 10-15 см от вершины каждого угла и с шагом 40-50 см по длине каждой стороны.
2. К раме на петлях подвешивается дверца. Заранее на неё устанавливают шарнир для крепления лестницы и все запорные механизмы.
3. К закрепленной дверце монтируется верхняя секция лестницы.
4. Собирается вся конструкция марша при помощи шарнирных механизмов.

Монтажный шов запенивается. После чего внутреннюю сторону шва следует проклеить металлизированным скотчем, а верхнюю часть проложить гидроизоляционной лентой ПСУЛ. После такой изоляции, шов можно закрыть планкой нащельника или любым другим декоративным материалом.

Важно! Шов со стороны ленты ПСУЛ не требует дополнительной защиты. Штукатурить по ПСУЛу категорически нельзя.

Видео – Технология установки чердачной лестницы в готовый потолок

https://youtube.com/watch?v=8lL5nL3CGF0

Заключение

Лестница с люком на чердак — элемент обязательный к устройству в любом здании. Виды лестницы и люка, а также способы их установки должны соответствовать требованиям пожарной безопасности. При этом собрать всю конструкции можно своими руками или приобрести готовое изделие и заказать монтаж в профильной фирме. Современный строительный рынок предлагает большой выбор готовых конструкций, а также различные материалы для самостоятельного изготовления.

Советы по безопасности при использовании чердачного люка и лестницы

При использовании чердачного люка и лестницы важно соблюдать определенные меры предосторожности, чтобы избежать травм и обеспечить безопасный доступ на чердак. Вот несколько рекомендаций, которые помогут вам обеспечить безопасность при работе с чердачным люком и лестницей:

• Проверка конструкции: Перед использованием убедитесь, что конструкция люка и лестницы надежна. Проверьте, нет ли трещин, коррозии или других повреждений, которые могут привести к обрушению.
• Правильная установка: Убедитесь, что лестница установлена под правильным углом. Оптимальный угол наклона составляет 75 градусов. Это обеспечит стабильность и снизит риск падения.
• Использование защитного оборудования: При работе на высоте рекомендуется использовать защитное оборудование, такое как каска и нескользящие обувь. Это поможет предотвратить травмы в случае падения.
• Очищение пространства: Перед тем как подняться на чердак, убедитесь, что пространство вокруг люка и лестницы свободно от препятствий. Уберите все лишние предметы, которые могут стать причиной спотыкания.
• Работа в паре: Если вы планируете выполнять работы на чердаке, лучше всего иметь напарника. Один человек может держать лестницу, а другой — работать на высоте. Это значительно повысит уровень безопасности.
• Избегайте перегрузки: Не перегружайте лестницу и люк. Убедитесь, что вес, который вы поднимаете на чердак, не превышает допустимые нормы. Это поможет избежать обрушения конструкции.
• Проверка освещения: Убедитесь, что чердак хорошо освещен. Если необходимо, установите временное освещение, чтобы избежать травм из-за плохой видимости.
• Регулярные проверки: Периодически проверяйте состояние лестницы и люка. Регулярное обслуживание поможет выявить потенциальные проблемы до того, как они станут серьезными.

Следуя этим простым, но важным рекомендациям, вы сможете обеспечить безопасный доступ на чердак и минимизировать риски, связанные с использованием лестницы и люка. Безопасность должна быть вашим приоритетом при выполнении любых работ на высоте.

Вопрос-ответ

Какие виды лестниц можно использовать для люка на чердак?

Существует несколько типов лестниц, которые можно установить для доступа на чердак: складные, выдвижные и стационарные. Складные лестницы экономят пространство и легко убираются, выдвижные обеспечивают удобный доступ и могут быть выполнены из различных материалов, а стационарные лестницы более прочные и долговечные, но требуют больше места.

Как правильно выбрать размеры лестницы для люка на чердак?

Размеры лестницы зависят от высоты потолка и размеров самого люка. Обычно ширина лестницы составляет от 60 до 80 см, а длина — от 2 до 3 метров. Важно учитывать угол наклона: оптимальный угол составляет 60 градусов, что обеспечивает удобный подъем и спуск.

Какова пошаговая инструкция по установке люка на чердак с лестницей?

Для установки люка с лестницей необходимо выполнить следующие шаги: 1) Определить место для люка и подготовить отверстие в потолке; 2) Установить раму люка и закрепить ее; 3) Установить лестницу, следя за тем, чтобы она была надежно зафиксирована; 4) Проверить работу люка и лестницы, убедившись в их безопасности и удобстве использования.

Советы

СОВЕТ №1

Перед началом работы тщательно измерьте высоту потолка и пространство на чердаке. Это поможет вам выбрать правильный тип лестницы и обеспечить комфортный доступ на чердак.

СОВЕТ №2

Выбирайте материалы для лестницы, которые соответствуют стилю вашего дома и будут долговечными. Дерево, металл или комбинированные варианты могут подойти в зависимости от ваших предпочтений и бюджета.

СОВЕТ №3

Обратите внимание на безопасность: установите перила и убедитесь, что лестница имеет достаточную ширину и прочность. Это особенно важно, если вы планируете часто пользоваться чердаком.

СОВЕТ №4

Следуйте пошаговой инструкции и не спешите в процессе сборки. Тщательная работа на каждом этапе поможет избежать ошибок и обеспечит надежность конструкции.
