Водяной теплый пол становится популярным решением для создания комфортного микроклимата в помещениях. Ключевым элементом этой системы является гребенка с расходомером. Правильный монтаж и подключение этого компонента критически важны для эффективности работы всей системы отопления. В статье мы рассмотрим, как самостоятельно собрать и установить гребенку для водяного теплого пола, а также поделимся полезными советами и видеоинструкцией для выполнения этой задачи без трудностей и ошибок.

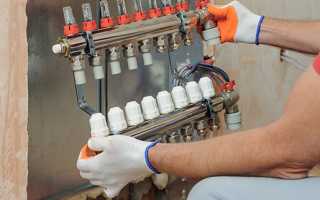

Монтаж гребенки теплого пола

Монтаж гребенки своими руками — задача, которую можно выполнить без особых усилий, так как к заводскому изделию прилагается подробная инструкция. В ней содержится схема установки и необходимые пояснения. Если вам нужно, при покупке можно обсудить с продавцом возможность получения гребенки в собранном виде.

Для этого нужно уточнить количество отводов, к которым будут подключаться трубы. Остальные компоненты, такие как насосная группа и трехходовой клапан, приобретаются отдельно. Наиболее распространенные гребенки изготавливаются из нержавеющей стали или латуни.

Теперь рассмотрим, как правильно собрать и подключить все элементы для их корректной работы:

1. Первый шаг. Начните с распаковки изделия и убедитесь, что все элементы конструкции присутствуют и находятся в целостности.
2. Второй шаг. Разложите на ровной поверхности все компоненты в том порядке, в каком они будут устанавливаться.
3. Третий шаг. Соедините мелкие элементы конструкции, такие как терморегулятор и вентиль для остановки подачи теплоносителя в систему, с коллектором подачи и отвода.
4. Четвертый шаг. Затем извлеките крепежные кронштейны из упаковки и проверьте их комплектность согласно инструкции. Если все в порядке, используйте большие скобы для соединения кронштейна и гребенки.

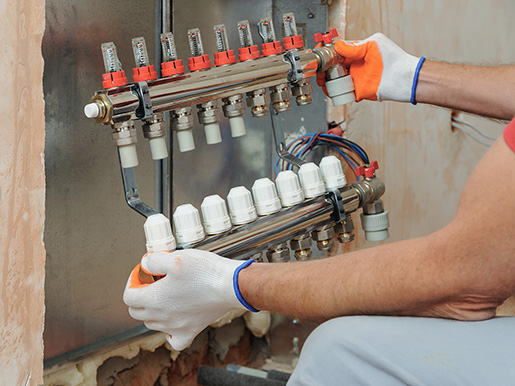

5. Пятый шаг — установка. В стене, к которой будет крепиться данная конструкция, просверлите отверстия для фиксации, после чего выполните подключение труб.

Монтаж гребенки водяного теплого пола требует внимательного подхода и знаний. Эксперты рекомендуют начинать с тщательной подготовки: необходимо изучить схему подключения и выбрать качественные материалы. Правильное размещение гребенки обеспечивает равномерное распределение тепла по помещению. При установке важно учитывать диаметр труб и их длину, чтобы избежать перепадов температуры. Также специалисты подчеркивают значимость герметичности соединений, что предотвратит утечки и повысит эффективность системы. Не стоит забывать о необходимости проверки работоспособности системы после завершения монтажа. Следуя рекомендациям профессионалов, можно добиться долговечной и эффективной работы водяного теплого пола.

Собираем коллектор для тёплого пола

Устройство и принцип работы

Преимущества применения гребенки в системе водяного теплого пола:

• В отличие от радиаторного отопления, использование водяного теплого пола позволяет сэкономить около 20-45% ресурсов.
• Безопасность: в процессе работы отсутствует контакт с открытыми электрическими приборами или источниками высокой температуры.
• Долговечность. При правильной установке и эксплуатации срок службы может составлять 30-40 лет.
• Благодаря физиологически правильному распределению тепла, в помещении создается комфортная атмосфера.
• Эстетическая привлекательность: радиаторы и другие элементы не занимают полезное пространство.

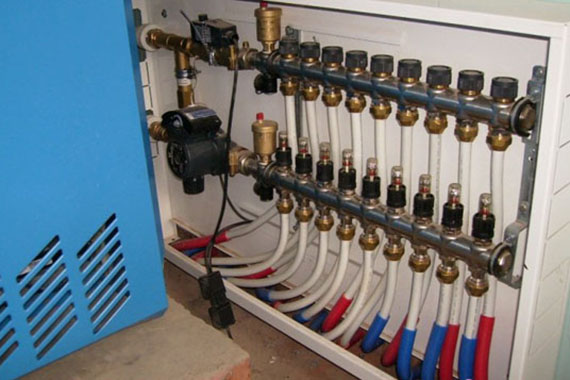

Гребенка представляет собой распределительно-смесительный узел, состоящий из двух коллекторов: один предназначен для подачи теплоносителя, а другой — для обратки. К торцам коллекторов с помощью патрубков подключается теплоноситель от котла.

Для контроля объема жидкости, поступающей в каждый контур, устанавливается клапан с нажимным штоком, который позволяет регулировать поток как вручную, так и автоматически. Для мониторинга уровня теплоносителя используются специальные колбы, размещенные на отводе другого коллектора.

Циркуляционный насос является важным элементом системы, обеспечивая движение теплоносителя. Без подключения к электросети система не сможет функционировать, так как жидкость не будет двигаться естественным образом.

Принцип работы гребенки заключается в следующем: нагретая до нужной температуры вода поступает из котла в подающий клапан. Затем она смешивается с остывшей водой, и благодаря работе насоса продолжается циркуляция в контуре. Процесс повторяется до тех пор, пока температура не опустится ниже заданного уровня, за которым следят датчики трехходового клапана.

Когда температура падает ниже установленного значения, сигнал поступает на управляющее устройство, и клапан открывается. В систему начинает поступать горячая вода из котла, что приводит к подмешиванию. Как только температура выравнивается до заданного уровня, подмес прекращается, и клапан закрывается.

Насос гребенки работает непрерывно, обеспечивая постоянную циркуляцию. Для слива жидкости предусмотрены сливные вентили, а для удаления воздуха из системы можно установить автоматические воздухоотводы.

После прохождения жидкости по всем контурам, остывшая вода собирается у выходного распределительного коллектора. Давление в этой зоне выравнивается с помощью специального клапана, который открывается при его увеличении, позволяя лишней жидкости возвращаться в подающую магистраль.

Каждый контур теплого пола подключается к этой магистрали, выполняя следующие функции:

• Выравнивание температуры теплоносителя, поступающего из нагревательного элемента, так как рабочая температура не должна превышать 45 градусов Цельсия, в то время как котел обычно выдает около 50 градусов.
• Распределительная функция. Обеспечивает равномерное распределение тепла в каждом помещении, благодаря индивидуальной подаче тепла в каждый контур.

Распределительные узлы могут быть изготовлены из нержавеющей стали, пластика (полипропилена) или латуни. Также возможно установить расходомер, который будет выравнивать температуру в каждом помещении, учитывая различия в площади и длине контуров.

Интересные факты

Вот несколько интересных фактов о монтаже гребенки водяного теплого пола:

1. Гребенка как распределительный узел: Гребенка (или коллектор) является ключевым элементом системы водяного теплого пола. Она распределяет теплоноситель по трубам, обеспечивая равномерный прогрев всего помещения. Правильный монтаж гребенки позволяет избежать перегрева отдельных участков пола и обеспечивает оптимальную работу системы.

2. Автоматизация и регулирование: Современные гребенки могут быть оснащены термостатами и насосами, что позволяет автоматически регулировать температуру в разных зонах помещения. Это не только повышает комфорт, но и способствует экономии энергии, так как система может адаптироваться к изменениям температуры в зависимости от времени суток или сезона.

3. Система самодиагностики: Некоторые модели гребенок имеют встроенные системы самодиагностики, которые могут выявлять утечки или другие неисправности. Это значительно упрощает обслуживание и ремонт системы, так как позволяет быстро находить и устранять проблемы, не прибегая к сложным проверкам всего трубопровода.

Как заполнить теплоносителем водяной теплый пол

Как собрать самодельную гребенку

Самодельная гребенка состоит из следующих компонентов:

• Питающие элементы. Это могут быть двухходовые или трехходовые клапаны, которые работают в автоматическом режиме.
• Датчики температуры.
• Циркуляционный насос.
• Термостат и другие управляющие устройства.
• Запорный кран.
• Сливной вентиль и воздухоотводы.

Для создания самодельной гребенки вам понадобятся следующие инструменты и материалы:

• Паяльник.
• Ножницы для спайки труб.

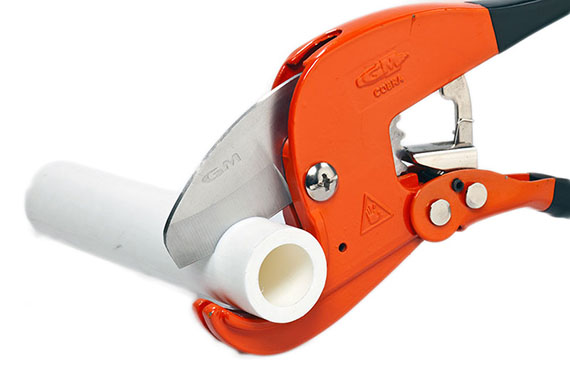

• Ножницы для резки труб.
• Разводные ключи.
• Полипропиленовые трубы.
• Тройники.
• Краны Маевского и переходники к ним, которые можно заменить автоматическими воздухоотводами.
• Пластиковая муфта, количество которой зависит от числа контуров.
• Фитинги.

Гребенка состоит из двух параллельно соединенных труб. Далее мы рассмотрим, как правильно подключить и соединить все элементы для корректной работы. Для сборки коллектора используются вентили и тройники, выполненные из латуни или металлопластика. Второй вариант более экономичен и позволяет в будущем увеличить количество контуров.

Вам нужно соединить необходимое количество тройников, для чего используются полипропиленовые трубы небольшой длины. Подготовьте их заранее в нужном количестве.

На следующем этапе припаяйте муфты к тройникам, предварительно вкрутив фитинги. Чтобы избежать протечек, используйте фумленту или паклю. Если вы решили добавить больше тройников для увеличения контуров, установите на них заглушки.

Затем с одной стороны припаяйте уголок, направленный вверх, впаяйте туда муфту и вкрутите переходник. К этому месту подключите кран Маевского, а с противоположной стороны будет установлена труба для отопительного контура.

Аналогичным образом соберите вторую часть, одна из которых будет использоваться для подачи, а другая — для обратки. Подача располагается сверху, а обратка — снизу.

Для сборки смесительного узла вам понадобятся:

• Циркуляционный насос для обеспечения циркуляции.
• На гребенке, где происходит подача горячей воды, установите расходомер.
• Если вы планируете установить сервоприводы или краны для регулировки температуры, их монтируют на этом этапе.
• Подключите трубу от котла и обратку.
• С помощью байпаса соедините противоположные торцы гребенки с трехходовым вентилем.
• Установите воздушный клапан на горячей гребенке.
• Насос следует устанавливать уже на прикрепленную к стене гребенку.

Стоимость готовой продукции и ваши затраты на сборку легко подсчитать. Заводская модель Валтек стоит от 180 долларов, в то время как самодельная версия обойдется вам максимум в 50 долларов.

Регулировка гребенки

Настройка системы осуществляется по двум основным параметрам: температуре и расходу. Температура регулируется с помощью трехходового клапана. Это довольно просто — достаточно установить нужное значение с помощью регулятора. В некоторых случаях в системе может быть установлена термостатическая головка и датчик, где задаются необходимые параметры.

Для регулировки расхода используются вентили, расположенные на гребенке. Если у вас имеется автоматическая система регулирования, то с этим не возникнет никаких проблем. В противном случае, если автоматизации нет, вам потребуется вручную настроить расход, основываясь на заранее известных данных. Если же эти данные отсутствуют, то в течение нескольких дней после подключения придется настраивать систему, ориентируясь на ощущения.

В завершение предлагаем вам посмотреть видео о монтаже гребенки для теплого пола:

Монтаж гребёнки для тёплого пола

Ошибки при монтаже и их предотвращение

Монтаж гребенки водяного теплого пола – это важный этап, который требует внимательности и точности. Ошибки на этом этапе могут привести к серьезным проблемам в будущем, таким как неравномерный прогрев помещения, утечки воды и даже повреждение системы отопления. Рассмотрим наиболее распространенные ошибки и способы их предотвращения.

1. Неправильный выбор места для установки гребенки. Гребенка должна располагаться в удобном для доступа месте, чтобы обеспечить легкий доступ для обслуживания. Часто ее устанавливают в труднодоступных местах, что затрудняет дальнейшую эксплуатацию. Рекомендуется выбирать место, где будет минимальное количество препятствий и где можно легко подключить все необходимые трубы.

2. Игнорирование гидравлического расчета. Неправильный расчет гидравлического сопротивления может привести к неравномерному распределению тепла по системе. Перед установкой гребенки необходимо провести гидравлический расчет, чтобы определить оптимальное количество контуров и их длину. Это поможет избежать проблем с недостаточным прогревом отдельных участков пола.

3. Неправильное подключение труб. Часто допускаются ошибки при подключении труб к гребенке, что может привести к утечкам и снижению эффективности системы. Важно следить за тем, чтобы трубы были правильно закреплены и не имели перегибов. Рекомендуется использовать специальные фитинги и соединения, которые обеспечивают надежное соединение.

4. Отсутствие теплоизоляции. Установка гребенки без предварительной теплоизоляции может привести к значительным теплопотерям. Теплоизоляция должна быть установлена под трубами, чтобы минимизировать потери тепла и повысить эффективность системы. Используйте качественные теплоизоляционные материалы, которые соответствуют стандартам.

5. Неправильная настройка системы. После монтажа гребенки необходимо правильно настроить систему. Это включает в себя регулировку температуры и давления, а также проверку работы всех контуров. Неправильная настройка может привести к неравномерному прогреву и увеличению затрат на отопление. Рекомендуется проводить настройку с помощью профессионального оборудования и при необходимости обращаться к специалистам.

6. Пренебрежение тестированием системы. После завершения монтажа гребенки необходимо провести тестирование всей системы на наличие утечек и правильность работы. Игнорирование этого этапа может привести к серьезным проблемам в будущем. Рекомендуется запустить систему на несколько часов и внимательно следить за работой всех контуров, а также проверять наличие утечек.

Следуя этим рекомендациям и избегая распространенных ошибок, вы сможете успешно установить гребенку водяного теплого пола и обеспечить эффективное и надежное отопление вашего помещения.

Вопрос-ответ

Как правильно выбрать материалы для монтажа гребенки водяного теплого пола?

При выборе материалов для монтажа гребенки важно учитывать качество труб, фитингов и самого коллекторного узла. Рекомендуется использовать медные или пластиковые трубы, которые обеспечивают хорошую теплоотдачу и долговечность. Также стоит обратить внимание на наличие термостатов и насосов, которые помогут регулировать температуру и давление в системе.

Какие инструменты понадобятся для установки гребенки?

Для монтажа гребенки водяного теплого пола вам понадобятся следующие инструменты: трубогиб, нож для резки труб, отвертка, ключи для затяжки фитингов, уровень и рулетка. Также может понадобиться дрель для крепления коллекторного узла к стене и термометр для проверки температуры воды в системе.

Как правильно подключить гребенку к системе отопления?

Подключение гребенки к системе отопления начинается с установки коллекторного узла на стене. Затем необходимо подключить подающие и обратные трубы от котла к коллектору, соблюдая правильную схему подключения. Важно следить за тем, чтобы подача горячей воды шла в верхнюю часть коллектора, а обратка — в нижнюю. После подключения следует проверить систему на герметичность и провести пробный запуск.

Советы

СОВЕТ №1

Перед началом монтажа гребенки водяного теплого пола обязательно ознакомьтесь с проектом системы отопления. Убедитесь, что вы правильно рассчитали необходимую мощность и количество контуров, чтобы обеспечить равномерное распределение тепла по всему помещению.

СОВЕТ №2

При установке гребенки используйте качественные материалы и комплектующие. Это поможет избежать утечек и повысит долговечность системы. Обратите внимание на герметичность соединений и используйте специальные уплотнители для труб.

СОВЕТ №3

Не забывайте о правильной настройке системы. После монтажа гребенки проведите гидравлическое испытание, чтобы выявить возможные утечки. Также настройте терморегуляторы для поддержания оптимальной температуры в помещениях.

СОВЕТ №4

Если вы не уверены в своих силах, лучше обратиться к специалистам для консультации или помощи в монтаже. Неправильная установка может привести к серьезным проблемам в будущем, поэтому лучше перестраховаться.
