В статье рассмотрим монтаж коллектора под водяной теплый пол и установку расходомеров. Настройка коллекторной группы — важный этап для эффективного отопления и комфортного микроклимата в доме. Поделимся советами, которые помогут избежать распространенных ошибок, а также предоставим фото и видео для наглядности процесса.

Функциональное назначение коллектора теплого пола

Альтернативным решением как для автономного, так и для дополнительного отопления является система водяного теплого пола. Эффективность ее работы во многом зависит от коллектора, который используется в этой системе. Какова же роль этого конструктивного элемента?

Коллектор не только регулирует циркуляцию теплоносителя, но и позволяет измерять давление в системе отопления, равномерно распределяет подачу теплоносителя и помогает устранять воздушные пробки.

Безусловно, смесительный узел для теплого пола может функционировать и без коллекторной группы, но только при одном важном условии – он должен быть подключен к единственному отопительному контуру.

Важно отметить, что большинство производителей настоятельно рекомендуют не превышать длину укладываемой трубы в 70 метров. На практике, учитывая возможные разрывы между элементами, этого количества достаточно лишь для обогрева площади около семи квадратных метров.

Таким образом, для обогрева помещений средней площади потребуется как минимум три отопительных контура. Поскольку установка системы теплого пола обычно планируется для нескольких комнат, без подключения коллектора к котлу обеспечить равномерное распределение тепла будет крайне сложно.

Монтаж коллектора под теплый пол своими руками требует внимательности и знаний. Эксперты подчеркивают, что правильная установка коллектора является ключевым этапом, влияющим на эффективность системы отопления. Важно учитывать расположение коллектора: он должен находиться в доступном месте для обслуживания. При установке расходомеров специалисты рекомендуют использовать качественные материалы и инструменты, чтобы избежать утечек и обеспечить точность регулировки. Регулировка расходомеров также играет значительную роль, так как позволяет оптимизировать распределение тепла по помещениям. Правильная настройка системы обеспечивает комфорт и экономию энергии, что делает процесс монтажа особенно важным для конечного результата.

💥 Как настроить расходомеры на коллекторе теплого пола! #теплыйполсвоимируками #теплыйпол

Как устроен и как работает

Визуально коллектор представляет собой систему трубопроводов, собранных по определенной схеме.

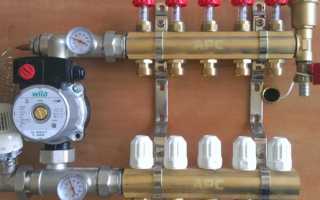

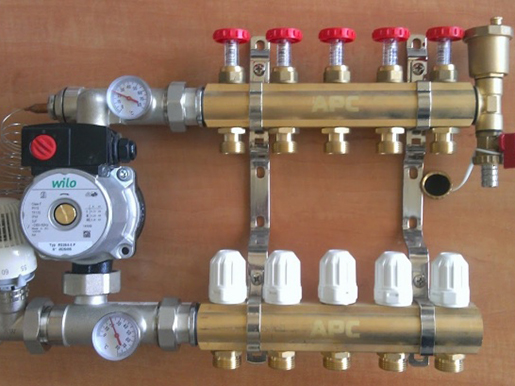

Чаще всего конструкция включает в себя несколько ключевых элементов:

• циркулярный насос, устанавливаемый на подаче теплоносителя, который обеспечивает необходимое давление в системе и регулирует скорость циркуляции воды по контуру;

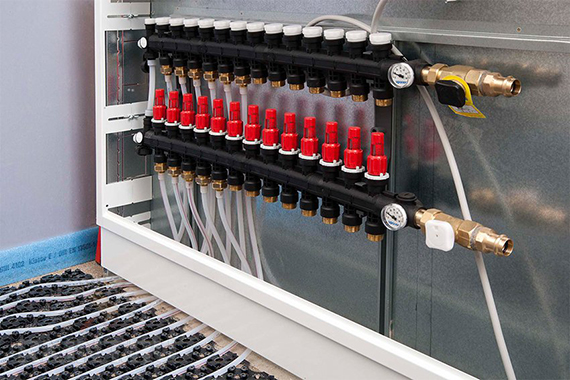

• распределительная гребенка с несколькими отводами и расходомерами, позволяющая одновременно подключать несколько контуров и осуществлять зональный контроль за расходом теплоносителя;
• воздухоотводчик, который автоматически удаляет воздух из контуров;
• узел подмеса, представляющий собой регулирующий клапан, отвечающий за подпитку горячей водой. Он функционирует следующим образом: термодатчик подает сигнал на открытие клапана, что приводит к добавлению горячей воды в теплоноситель.

Этот процесс продолжается до тех пор, пока температура циркулирующего теплоносителя не достигнет установленного значения. После этого клапан закрывается.

Таким образом, основная задача коллектора заключается в смешивании различных потоков воды и получении на выходе жидкости с заданной температурой. Это позволяет полностью компенсировать затраты энергетических и водных ресурсов. Без этого работа системы теплого водяного пола теряет свою целесообразность.

Существует три основных метода смешивания жидкости:

• последовательный, при котором насос подает смешанную воду от нагревательного источника в контур системы только в одном направлении;
• параллельный, предполагающий разделение основной и обратной линии, где подача теплоносителя осуществляется неравномерно, что приводит к значительным потерям тепловой энергии;
• комбинированный, который объединяет элементы двух предыдущих типов, но используется довольно редко из-за сложности конструкции.

Правильная настройка и регулировка коллектора играют важную роль в эффективной работе теплого пола.

Процесс настройки осуществляется по следующему алгоритму:

1. Температура воды, поступающей от стояка центральной системы отопления или автономного котла, достигает 70°C. Она проходит через зональный клапан (вентиль) с термостатической головкой.
2. Если температура жидкости превышает заданные параметры, она смешивается с обратным потоком и поступает в коллектор, который распределяет ее по контурной петле.
3. Когда теплоноситель достигает необходимой температуры, зональный вентиль перекрывает поток воды и перенаправляет его в систему обратной подачи. Благодаря этому теплый пол может функционировать определенное время без дополнительного подогрева.
4. При снижении температуры жидкости активируется обратная схема. Зональный клапан открывается, вода смешивается с потоком из обратки, и температурные показатели постепенно повышаются до нужных значений.

Точное регулирование расхода воды возможно с помощью настроек расходомеров. Смесительные клапаны также предназначены для контроля расхода теплоносителя и устранения линейных расширений.

Интересные факты

Вот несколько интересных фактов о монтаже коллектора под теплый пол и установке расходомеров:

1. Эффективность распределения тепла: Коллектор для теплого пола играет ключевую роль в равномерном распределении тепла по всей площади. Правильная установка и регулировка расходомеров позволяют избежать перегрева отдельных участков и обеспечивают комфортную температуру в помещении. Это особенно важно в больших помещениях, где температура может значительно варьироваться.

2. Экономия энергии: Установка коллекторов и расходомеров позволяет оптимизировать работу системы отопления. С помощью регулировки расходомеров можно точно настраивать поток теплоносителя в каждой контуре, что способствует снижению потребления энергии и, как следствие, уменьшению затрат на отопление.

3. Самостоятельная установка: Многие домашние мастера успешно монтируют коллекторы и регулируют расходомеры самостоятельно, что позволяет существенно сэкономить на услугах специалистов. Существуют множество обучающих видео и руководств, которые помогают разобраться в процессе монтажа и настройки системы, делая его доступным даже для новичков.

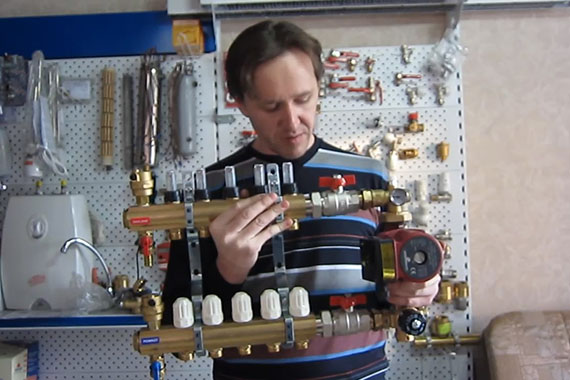

Собираем коллектор для тёплого пола

Как правильно установить

Установка коллектора зависит от расположения магистральных труб котла и конфигурации трубопроводов в каждом конкретном помещении. Обычно монтаж осуществляется в точке, которая находится на равном расстоянии от всех конечных веток трубопровода, включая самые длинные.

Если планируется обогрев значительного числа смежных помещений, имеет смысл заранее продумать наличие и расположение нескольких узлов для разделения теплоносителя. Это условие поможет достичь оптимального гидравлического режима работы всей системы в целом.

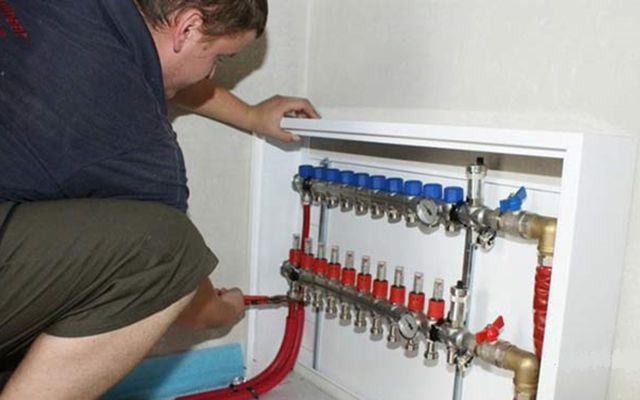

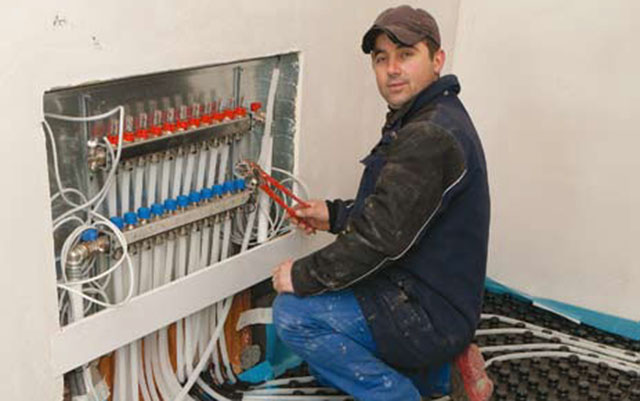

Коллекторный шкаф

Наиболее распространены коллекторы с двумя выходами, однако в некоторых ситуациях может потребоваться установка смесительных узлов, количество которых достигает четырех и даже двенадцати. В таких случаях конструкция становится довольно объемной, и ее часто «скрывают» в специальном коллекторном шкафу, который можно изготовить самостоятельно. Это металлический контейнер, в который помещаются сам коллектор и все его компоненты, такие как насос, смесительные узлы, выходы для петель и прочее.

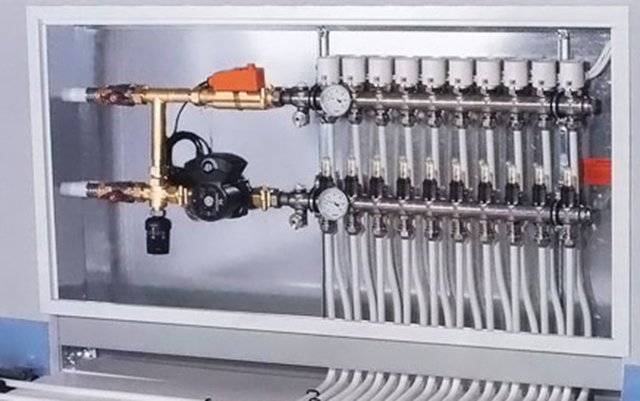

Шкаф может быть как открытого, так и закрытого типа, а также выполнен в виде встроенной или навесной конструкции. Закрытые модели обычно имеют лицевую панель, оформленную в соответствии с общим стилем интерьера, в то время как навесные чаще всего покрыты порошковой краской.

Размеры шкафа зависят от габаритов коллектора и всех дополнительных элементов. Рекомендуемая высота установки составляет около полуметра от пола. Устанавливать шкаф ниже нецелесообразно, так как это может затруднить подключение труб к коллектору.

Помимо своих функциональных преимуществ, такая установка придаст помещению более эстетичный вид и обеспечит защиту дорогостоящего оборудования от случайных механических повреждений.

Подвал

Когда планируется установка коллектора для обогрева на два этажа дома с подвалом, чаще всего его размещают именно в подземном помещении.

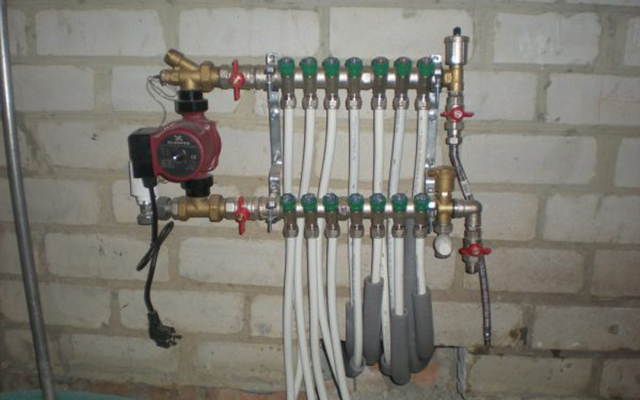

Изображение коллектора, установленного в подвале

Однако в таком случае коллектор оказывается ниже всей системы теплого пола, что может привести к накоплению воздуха в контурах. Хотя это может произойти, а может и не произойти.

Каждый случай установки уникален. Все зависит от множества факторов, таких как количество контуров, мощность насоса, тип отопления и режим работы котла, а также многие другие аспекты.

Безусловно, нельзя с уверенностью утверждать, что одна система будет подвержена завоздушиванию, а другая — нет. Тем не менее, существуют несколько методов, которые помогут избежать подобных проблем.

Оптимальным решением будет установка одного коллектора на верхнем этаже или монтаж компактных устройств на каждом этаже. При этом насосно-смесительный узел может оставаться общим для всей системы.

Также рекомендуется оснастить каждый контур краном или воздухоотводчиком. Эти элементы устанавливаются в контур с помощью тройника, который обязательно должен быть размещен выше уровня стяжки. Однако стоит учитывать, что гидравлическое сопротивление контура с установленным запорным краном значительно увеличивается.

Сборка и подключение

Подробное описание всех этапов обычно можно найти в инструкции, прилагаемой к устройству.

Тем не менее, правильная сборка коллектора может быть выполнена по следующему алгоритму:

1. Сначала устанавливается коллекторный шкаф или создается специальная ниша с рамкой, либо подготавливается место в подвале.

2. Подключение к котлу. Теплоноситель должен поступать снизу, а обратный поток, соответственно, сверху. Шаровые краны должны быть установлены строго перед рамкой.

   Сразу за ними монтируется насосная группа. Она отвечает за поддержание необходимого давления в системе и смешивает остывшие потоки воды из контуров с горячей водой от котла.

3. Затем устанавливается пропускной клапан с ограничителем температуры. За ним фиксируется распределительная гребенка.

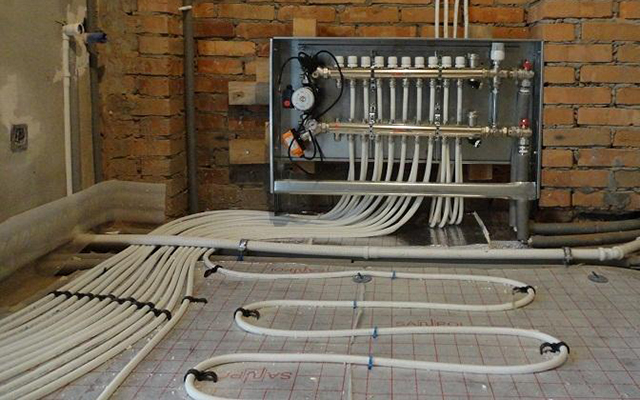

4. Далее осуществляется разводка труб для полов. Трубы, которые идут в пол, должны быть закреплены в верхней части, а те, что выходят из системы, — внизу.
5. В процессе монтажа могут понадобиться дополнительные элементы. Чаще всего используется компрессионный фитинг, который состоит из зажимного кольца, опорной втулки и промежуточной гайки из латуни.
6. После этого производится настройка коллектора.

7. Завершающим этапом является опрессовка для проверки герметичности всех соединений. Коллекторная группа подключается к насосу, который создает давление в системе.

   Контур должен находиться под давлением в течение суток. Если показатели остаются стабильными, значит, сборка и настройка прошли успешно, и система теплого пола готова к эксплуатации.

Регулировка температуры

Температурный диапазон нагрева воды в стандартных котлах варьируется от 60°C до 85°C, в то время как максимальная температура, рекомендованная производителями для теплых полов, составляет примерно 30°C. Поэтому важно настроить температуру циркулирующей жидкости с помощью системы управления.

Процесс настройки осуществляется следующим образом:

• Горячий теплоноситель смешивается с остывшей жидкостью при помощи смесительного клапана. Это можно сделать как вручную, так и с помощью сервопривода, который не входит в стандартный комплект и приобретается отдельно.
• Регуляторный узел включает несколько запорных кранов, устанавливаемых на подачу и обратку каждого подключенного контура. Эти краны позволяют контролировать уровень отопления. Таким образом, можно настроить как всю систему в целом, так и отдельные участки по необходимости.

Коллектор своими руками

Приобретение готового устройства обеспечивает надежную работу с гарантией и упрощает процесс установки. Тем не менее, узнав стоимость готового комплекта, многие начинают задумываться о возможности самостоятельного изготовления коллектора.

Одним из экономичных способов создания коллектора своими руками является использование полипропиленовых труб. Из чего он состоит? Для сборки подойдут стандартные трубы диаметром 25 мм или 32 мм, которые часто применяются в системах водоснабжения и отопления.

На такой коллектор можно установить воздухоотводчики, запорные краны и сливные отверстия. Для сборки понадобятся фитинги, тройники, отводы и другие элементы. Их количество будет зависеть от числа контуров в вашей системе.

Важно отметить, что самодельный коллектор будет несколько больше по размерам, чем заводской аналог, и его нельзя оснастить расходомерами. Поэтому контроль расхода воды придется осуществлять вручную с помощью вентилей или клапанов. Это может быть неудобно, так как не позволяет точно отслеживать расход теплоносителя по каждому контуру отдельно.

Как выбрать?

Каждый производитель предлагает потребителям разнообразные системы регулирования и смешивания, которые обеспечивают полноценную работу теплых полов.

Тем не менее, несмотря на широкий выбор, все они основываются на двух основных устройствах:

• Универсальным решением считается устройство с трехходовым клапаном. Оно чаще всего используется для больших помещений или для отопления нескольких смежных зон.

  В качестве дополнения можно установить сервоприводы и автоматические погодозависимые приборы. Клапан самостоятельно управляет и регулирует давление в системе, температуру циркулирующей воды и объем ее подачи.

• Двухходовая обвязка, при которой осуществляется постоянный подогрев теплоносителя, регулирует только количество подаваемой воды с помощью клапана. В этом случае смесительный узел работает как обычный механизм.

  Это позволяет избежать нежелательного перегрева в системе и обеспечивает равномерный прогрев помещения. Однако у такого подхода есть и недостатки. Такие устройства подходят для квартир и домов площадью до двухсот квадратных метров. Обязательным элементом для установки является термостатический регулировочный узел, возможно, потребуется и расходомер.

При выборе устройства также стоит обратить внимание на его размеры. Габариты коллектора во многом зависят от количества контуров, которые планируется подключить к системе теплого пола.

Рекомендуем посмотреть видео:

КОЛЛЕКТОР ДЛЯ ТЁПЛОГО ПОЛА — СВОИМИ РУКАМИ!!!

Обслуживание и уход за системой теплого пола

Первым шагом в обслуживании системы теплого пола является регулярная проверка состояния коллектора и всех его компонентов. Необходимо следить за целостностью труб, соединений и расходомеров. Важно убедиться, что нет утечек, которые могут привести к снижению эффективности системы и повреждению пола.

Рекомендуется проводить визуальный осмотр коллектора не реже одного раза в месяц. Обратите внимание на наличие влаги вокруг соединений, а также на возможные изменения в цвете или текстуре труб. Если вы заметили какие-либо изменения, необходимо сразу же принять меры для устранения проблемы.

Кроме того, следует регулярно проверять настройки расходомеров. Они отвечают за распределение теплоносителя по контурам теплого пола, и их правильная настройка критически важна для равномерного прогрева помещения. Для этого можно использовать специальные инструменты, такие как термометры и манометры, которые помогут контролировать температуру и давление в системе.

Каждый сезон перед началом отопительного периода рекомендуется проводить промывку системы. Это поможет удалить возможные отложения и загрязнения, которые могут накапливаться в трубах. Промывка может быть выполнена как самостоятельно, так и с помощью профессиональных услуг. Важно использовать только те средства, которые рекомендованы производителем системы, чтобы избежать повреждения труб и других компонентов.

Также стоит обратить внимание на уровень антифриза, если ваша система работает на основе жидкости. Убедитесь, что уровень жидкости соответствует нормам, и при необходимости долейте антифриз, чтобы избежать замерзания и повреждения труб в холодное время года.

Не забывайте о необходимости периодической проверки и, при необходимости, замены фильтров, которые могут находиться в системе. Загрязненные фильтры могут привести к снижению давления и ухудшению циркуляции теплоносителя, что негативно скажется на работе всей системы.

Наконец, стоит помнить о том, что любые работы по обслуживанию и ремонту системы теплого пола должны проводиться с соблюдением всех мер безопасности. Если у вас нет достаточного опыта или знаний, лучше обратиться к специалистам, которые смогут провести необходимые работы качественно и безопасно.

Вопрос-ответ

Как правильно выбрать коллектор для теплого пола?

При выборе коллектора для теплого пола важно учитывать его материал (латунь или пластик), количество выходов, а также возможность регулировки и установки расходомеров. Рекомендуется выбирать коллекторы, которые имеют возможность подключения к системе управления и соответствуют мощности вашего отопительного контура.

Какие инструменты понадобятся для монтажа коллектора?

Для монтажа коллектора под теплый пол вам понадобятся следующие инструменты: уровень, отвертка, ключи для соединений, нож для резки труб, а также инструмент для обжима, если используются пресс-фитинги. Также может понадобиться дрель для крепления коллектора к стене.

Как правильно настроить расходомеры на коллекторе?

Настройка расходомеров осуществляется путем регулировки их положения, что позволяет контролировать поток теплоносителя в каждом контуре. Для этого необходимо открыть расходомеры на полную мощность, затем постепенно закрывать их, пока не достигнете желаемой температуры в помещении. Рекомендуется использовать термометры для контроля температуры на выходе из каждого контура.

Советы

СОВЕТ №1

Перед началом монтажа коллектора, тщательно изучите схему системы теплого пола. Убедитесь, что вы понимаете, как будет распределяться тепло и где будут располагаться трубы. Это поможет избежать ошибок при установке и обеспечит равномерный прогрев помещения.

СОВЕТ №2

При выборе коллектора обратите внимание на его материалы и конструкцию. Лучше всего подходят модели из нержавеющей стали или латуни, так как они более долговечны и устойчивы к коррозии. Также убедитесь, что коллектор имеет достаточное количество выходов для всех контуров теплого пола.

СОВЕТ №3

При установке расходомеров используйте уровень и проверяйте их положение. Неправильная установка может привести к неправильной регулировке потока воды и неэффективной работе системы. Регулярно проверяйте настройки расходомеров после запуска системы, чтобы убедиться в их правильной работе.

СОВЕТ №4

Не забывайте о теплоизоляции под полом. Это поможет избежать потерь тепла и повысит эффективность работы системы. Используйте качественные теплоизоляционные материалы, чтобы обеспечить максимальную отдачу от теплого пола.
