Мультиметр стал важным инструментом для профессионалов и любителей, занимающихся ремонтом электроники в автомобиле и дома. В этой статье мы рассмотрим, как выбрать подходящий мультиметр в зависимости от ваших потребностей, а также основные характеристики и отличия моделей. Вы узнаете, какие недорогие варианты подходят для бытового использования и какие функции важны для автолюбителей, что поможет сделать осознанный выбор и эффективно использовать прибор в повседневной жизни.

Как устроен мультимет р ?

Из названия мультиметра становится очевидно, что этот прибор способен измерять несколько параметров. Все функции, которые предоставляет данный тестер, известный в народе как «цешка», связаны с электрическими величинами. В базовой комплектации он может измерять три ключевых показателя:

• силу тока;
• напряжение;
• сопротивление.

Существуют и более продвинутые модели, которые могут определять такие параметры, как емкость конденсаторов, температуру жидкостей или газов, частоту тока и так далее. Однако для домашнего использования устройства с расширенным функционалом не всегда необходимы.

Тем не менее, прибор, который объединяет функции амперметра, вольтметра и омметра с небольшими дополнительными возможностями, оказывается весьма полезным в повседневной жизни и при обслуживании автомобиля. Он поможет оценить заряд аккумулятора, проверить работоспособность компонентов, используемых в электрических схемах, таких как транзисторы и диоды, а также состояние розеток и целостность электросети.

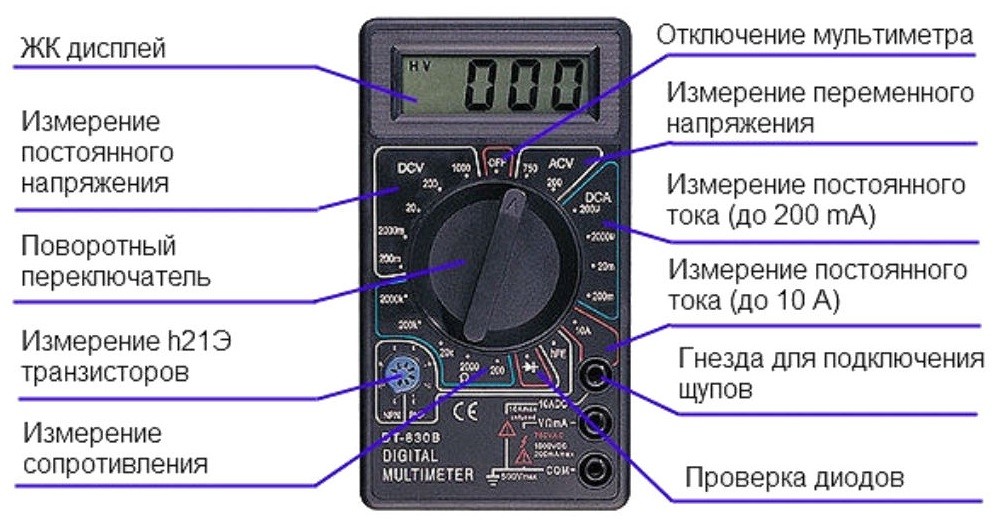

В конструкции тестера присутствуют следующие элементы:

• пластиковый корпус, на лицевой стороне которого расположены необходимые для работы элементы;
• внутри находится измерительный прибор, устройство которого варьируется в зависимости от типа мультиметра;
• два гибких провода, на одном конце которых находятся контактные стальные щупы с пластиковыми ручками, а на другом – штекеры для подключения к мультиметру;
• два и более гнезда на самом тестере для подключения измерительных щупов;
• шкала или дисплей, на которых отображаются результаты измерений;
• многопозиционный переключатель, который определяет тип и предел измеряемой величины;

Выбор направления измерения осуществляется поворотом колеса переключателя относительно шкалы, которая содержит несколько секторов и отметок. Это деление указывает на тип измеряемой величины. Некоторые модели имеют автоматический выбор пределов измерений. На большинстве мультиметров можно встретить следующие обозначения.

1. На отметке OFF стрелка переключателя указывает на то, что прибор выключен.
2. Сектора DCV и ACV предназначены для измерения напряжения постоянного и переменного тока соответственно.
3. Режим DCA используется для анализа постоянного тока силой до 200 мА. Для измерения постоянного тока силой до 10 А предусмотрено отдельное деление.
4. Символ Ω обозначает сопротивление.

Также могут быть и другие деления, например, для тестирования диодов или звуковой прозвонки соединений.

Еще один важный момент – это правильное подключение щупов. Для удобства они окрашены в разные цвета, что помогает определить, куда их подключать.

1. Черный провод относится к нулевой или минусовой фазе. Его подключают к разъему с маркировкой COM или «-».
2. Красный провод – это плюс. Он может подключаться к различным гнездам в зависимости от типа измерения.

Обратите внимание! Если требуется измерить ток силой более 200 мА, плюсовой щуп необходимо подключить к специальному гнезду.

Особенности работы с тестером зависят от того, какие величины измеряются, что тестируется или от типа самого мультиметра.

При выборе мультиметра для использования в автомобиле и дома эксперты рекомендуют учитывать несколько ключевых характеристик. Во-первых, важна функциональность прибора: для автомобиля лучше подойдут модели с возможностью измерения напряжения, тока и сопротивления, а также с функцией проверки диодов и тестирования цепей. Для домашнего использования стоит обратить внимание на мультиметры с дополнительными функциями, такими как измерение температуры и частоты.

Кроме того, эксперты подчеркивают важность точности и диапазона измерений. Для автомобильных нужд достаточно мультиметра с точностью 1-2%, тогда как для домашних работ лучше выбирать приборы с более высокой точностью. Также стоит обратить внимание на защиту от перегрузок и удобство использования, включая размер дисплея и наличие подсветки. В итоге, выбор мультиметра зависит от конкретных задач, которые планируется решать, и предпочтений пользователя.

https://youtube.com/watch?v=L86NLhQxA-E

Типы мультиметров

Все «цешки» подразделяются на две большие группы:

• аналоговые;
• цифровые.

Визуально они отличающиеся видом элемента, где отображается измеряемая величина.

Характеристика/Параметр	Для дома (бытовое использование)	Для автомобиля (автоэлектрика)
Тип мультиметра	Цифровой (DMM)	Цифровой (DMM)
Точность измерений	Средняя (достаточно для большинства бытовых задач)	Высокая (важна для диагностики сложных систем)
Диапазон измерений напряжения (DC)	До 600В	До 1000В (для гибридов/электромобилей)
Диапазон измерений напряжения (AC)	До 600В	До 750В
Диапазон измерений тока (DC)	До 10А	До 10А (с возможностью подключения токовых клещей для больших токов)
Диапазон измерений тока (AC)	До 10А	До 10А (с возможностью подключения токовых клещей для больших токов)
Измерение сопротивления	До нескольких МОм	До нескольких десятков МОм
Прозвонка цепи (звуковая)	Обязательно	Обязательно
Тест диодов	Желательно	Обязательно
Измерение емкости	Желательно (для ремонта электроники)	Желательно (для диагностики конденсаторов)
Измерение частоты	Не обязательно	Желательно (для датчиков, ШИМ-сигналов)
Измерение температуры	Желательно (для бытовых приборов, систем отопления)	Желательно (для диагностики систем охлаждения, кондиционирования)
Функция True RMS	Желательно (для точных измерений несинусоидальных сигналов)	Обязательно (для диагностики ШИМ-сигналов, инверторов)
Автоматический выбор диапазона (Auto-ranging)	Очень удобно	Очень удобно
Подсветка дисплея	Желательно	Обязательно (работа в темных местах)
Защита от перегрузки	Желательно	Обязательно
Ударопрочный корпус	Желательно	Обязательно (работа в условиях СТО)
Магнитный держатель/подставка	Желательно	Очень удобно
Дополнительные функции	NCV (бесконтактное определение напряжения)	Измерение скважности (Duty Cycle), оборотов двигателя (RPM), ширины импульса
Бюджет	От 1000 до 5000 руб.	От 3000 до 15000+ руб.
Примеры моделей	ANENG AN8008, UNI-T UT33D+, Richmeters RM102	Fluke 115/117, UNI-T UT139C, Mastech MS8229

Интересные факты

Вот несколько интересных фактов о мультиметрах, которые помогут вам выбрать подходящий прибор для автомобиля и дома:

1. Типы мультиметров: Существуют два основных типа мультиметров — аналоговые и цифровые. Аналоговые мультиметры используют стрелку для отображения значений, что может быть полезно для наблюдения за изменениями в реальном времени. Цифровые мультиметры, в свою очередь, обеспечивают более точные и удобные показания, а также могут иметь дополнительные функции, такие как автоматическое определение диапазона измерений.

2. Функции для автомобилей: При выборе мультиметра для автомобиля стоит обратить внимание на наличие функции измерения частоты и тестирования диодов. Эти функции полезны для диагностики электрических систем автомобиля, таких как генератор, стартер и аккумулятор. Некоторые мультиметры также могут измерять температуру, что может быть полезно для проверки работы системы охлаждения.

3. Классификация по безопасности: Мультиметры классифицируются по уровням безопасности (CAT), что важно для работы с высоковольтными системами. Например, мультиметры с рейтингом CAT III подходят для использования в распределительных системах, а CAT IV — для работы с внешними источниками питания, такими как трансформаторы. Для домашнего использования достаточно мультиметра с рейтингом CAT II, но для работы с автомобилем лучше выбирать приборы с более высоким классом безопасности.

Аналоговые тестеры

В аналоговых мультиметрах на передней панели расположена таблица под прозрачным покрытием. На ней отображены несколько шкал. Во время измерений тонкая стрелка указывает на значение, и в состоянии покоя она должна находиться на нулевой отметке, что можно и нужно регулировать. Этот метод отображения данных объясняет, почему аналоговые мультиметры часто называют стрелочными.

Основой таких приборов является микроамперметр, а также набор резисторов и шунтов, которые обеспечивают защиту устройства и позволяют измерять различные параметры.

Однако у таких тестеров есть ряд недостатков.

1. Считывать показания с прибора бывает неудобно, особенно на нелинейных шкалах.
2. Измерения могут иметь значительную погрешность. В некоторых моделях неточность может быть частично компенсирована с помощью подстроечного резистора.
3. Для стрелочных амперметров критически важна правильная полярность подключения. Кроме того, они не очень подходят для измерения переменного напряжения и тока.

Тем не менее, стрелочные тестеры имеют и свои преимущества.

1. Наиболее заметным плюсом является их доступная цена.
2. Аналоговые модели хорошо работают в ситуациях, где важнее не точные значения, а отслеживание изменений в цепи. Это особенно актуально, например, при оценке состояния конденсатора. В автомобилях колебания напряжения также определяются при диагностике лямбда-зонда, который необходим для корректировки состава топливно-воздушной смеси с целью снижения выбросов вредных веществ.

Второе преимущество, как правило, больше ценится специалистами, чем обычными пользователями. Непрофессионалы чаще выбирают другие типы мультиметров. Кроме того, в настоящее время аналоговые тестирующие устройства для электросетей выпускаются довольно редко.

Цифровые «цешки»

В группу цифровых тестеров входят устройства, выдаваемые результат на светодиодный или жидкокристаллический дисплей. Причем первый вариант экрана характерен для более старых моделей.

Расширение дисплея еще называют разрядностью. Эта характеристика означает число разрядов, которые способен выдать прибор. Она связана с точностью измерения и, соответственно, ценой устройства. Чаще всего используют модели с разрядностью 3,5, которая означает, что точность тестера составляет 1%. Однако есть 8-разрядные «цешки». Их точность превышает сотые доли процента.

Вообще разнообразие модификаций – одно из преимуществ цифровых мультиметров. Некоторые современные модели могут на дисплее отображать форму сигнала, выполняя функцию осциллографа. Есть тестеры, которые можно подключать к персональному компьютеру, где можно проводить дальнейшую обработку результатов.

Принцип устройства всех модификаций един. Конструктивную основу составляет контроллер, снабженный аналого-цифровым преобразователем. В микросхеме есть блок для анализа напряжения, то есть в основе лежит вольтметр. В этом, кстати, заключается еще одно отличие от аналоговых вариантов, где первичным измерителем является микроамперметр.

Кроме того, в сравнении со стрелочными приборами, мультиметры, снабженные дисплеем, имеют еще несколько положительных качеств.

1. Они прочнее.
2. С цифровым мультиметром проще работать.
3. Измерения проводятся с большей точностью.

Главный минус цифровых тестеров – это их чувствительность к помехам в виде электромагнитных излучений. Кроме того, они не отмечают колебания измеряемых значений, выдавая усредненную величину.

Но именно цифровые мультиметры удобно применять как дома, так и в автомобиле.

Какую модель выбрать?

Тип тестера – это не единственный аспект, который следует учитывать при выборе мультиметра. В большинстве случаев предпочтение отдается цифровым устройствам.

При выборе модели важно обратить внимание на несколько ключевых характеристик.

1. Основной критерий выбора – это функции, которые способен выполнять тестер. Как уже упоминалось, в базовый набор входят измерение силы тока, напряжения и сопротивления. Однако стоит рассмотреть модели, которые могут тестировать транзисторы, конденсаторы и диоды, а также выполнять звуковую прозвонку цепей.
2. Дополнительные функции, такие как возможность записи показаний и наличие подсветки экрана, значительно упрощают работу с прибором.
3. Рекомендуется выбирать устройства, у которых погрешность для домашнего и автомобильного использования не превышает 3%.
4. Прочность конструкции и защита от внешних факторов влияют на срок службы прибора. Если вы планируете использовать его в домашних условиях нечасто, подойдет простой пластиковый корпус. Для работы на улице лучше выбрать модель, устойчивая к ударам и защищенная от влаги и пыли.

Еще один важный аспект – класс электробезопасности. Он определяет уровень защиты, позволяющий безопасно работать в различных условиях. Существует четыре основных класса.

Класс безопасности САТ	В каких сетях можно работать
I	В низковольтных сетях
II	Питания
III	Распределительных внутри зданий
IV	Распределительных вне зданий

Безопасность может обеспечиваться как предохранителем, так и электронной защитой. Последний вариант более надежен и предпочтителен.

Для бытового использования не обязательно приобретать дорогой прибор. Поэтому мы представляем обзор популярных и доступных бюджетных моделей.

DT 830 B от «Ресанты»

Одним из доступных по цене карманных мультиметров, зарекомендовавших себя для домашнего использования, является DT 830B, изготовленный под российским брендом. Базовая погрешность прибора составляет 1%, что отлично подходит для работы в быту.

Из дополнительных функций – проверка диодов и транзисторов. Прибор защищен от перегрузок.

Среди минусов чаще всего отмечают тонкие провода щупов и отсутствие звуковой прозвонки цепи.

У «Ресанты» есть модификации с большим количеством функций. Как альтернативу можно приобрести модель 832, которая незначительно дороже. Она оснащена зуммером для прозвонки цепи, а также таким бонусом как термопара.

Цены на мультиметры “Ресанта” DT832

Мультиметр “Ресанта” DT832

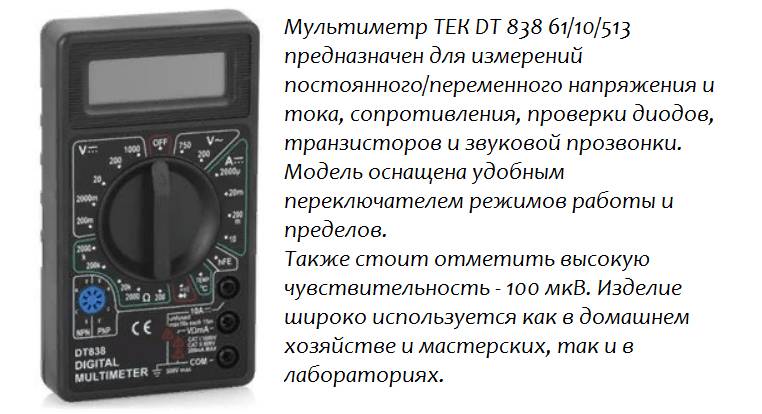

TEK DT 838

Высокий показатель продаж и неплохие оценки прибора TEC DT 838  в сочетании с приятной ценой делают этот мультиметр идеальным для использования в домашних условиях. Помимо основных функций, есть такие приятные дополнения, как возможность фиксации результата, проверка транзисторов, диода и звуковая прозвонка, измерение температуры.

Некоторые пользователи отмечают слабость гибких проводов подключения щупов. Но этот недостаток характерен для многих бюджетных моделей.

Цены на мультиметры ТЕК DT 838

Мультиметр ТЕК DT 838

Elitech MM 100

Очень дешевый тестер, который весит чуть более 100 г, производится под российским брендом в Китае. Elitech MM 100 – частый выбор для проверки автоэлектрики, но неплохо справляется с электродиагностикой и в быту. Помимо выполнения базовых функций может проверить диоды из полупроводников. Есть защита от перегрузки, которая неплохо справляется со своей задачей.

Некоторые пользователи рекомендуют усилить провода щупов.

Цены на мультиметры Elitech MM 100

Мультиметр Elitech MM 100

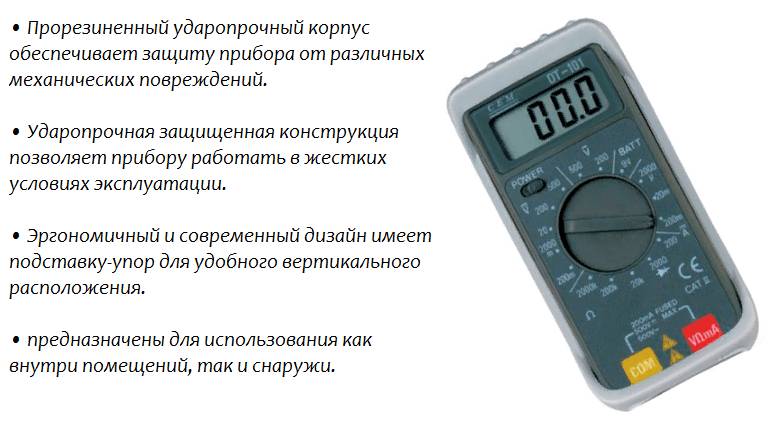

CEM DT -101

Китайский прибор CEM DT-101 дороже предыдущей модели. Но он также неплохо подходит для обслуживания автомобиля. Корпус этого изделия прорезинен, что обеспечивает ударопрочность. Этот фактор важен при работе вне помещения. В дополнение мультиметр имеет подставку, удержание показаний и подсветку дисплея. Еще одно преимущество – компактность и вес модели: прибор весит менее 100 г.

Погрешность измерений составляет около 1%. Может осуществлять тестирование диодов и батарей.

Среди минусов отмечают:

• необходимость вскрытия корпуса для замены батареи из-за отсутствия отдельно открывающегося отсека;
• хлипкую кнопку включения.

Цены на мультиметры CEM DT-101

Мультиметр CEM DT-101

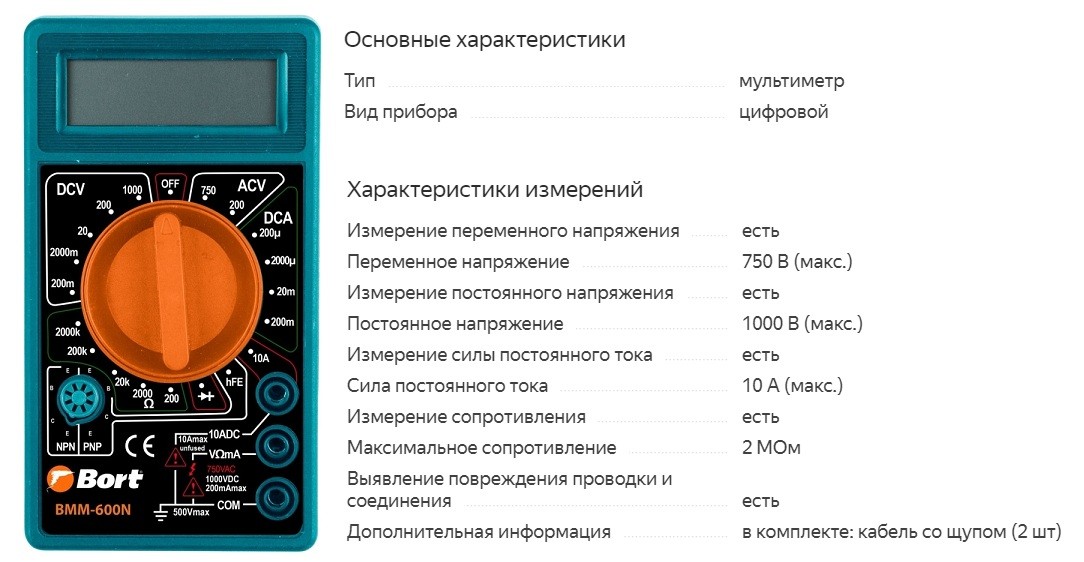

Bort BMM-600N

Не самый популярный, но хороший и недорогой мультиметр выпускает еще одна китайский фирма BORT. Это модель ВММ-600 N. Компактный и удобный прибор способен определить основные параметры, а также проверить диоды. Несущественный недостаток – отсутствие зуммера.

Цены на мультиметры Bort

Мультиметр Bort

UNI-T UT33A

Для малоопытных пользователей, которые не умеют определять предел измерений, на рынке существуют автоматические мультиметры. Таким тестером, доступным и по цене, является UNI–T UT33A, который сам вычисляет необходимый предел значений при измерении сопротивления и напряжения. Прибор можно использовать как дома, так и в автомобиле.

Измеритель имеет эргономичный дизайн, способен проводить тестирование диодов и транзисторов. Еще одна дополнительная функция – автоматическое отключение питания.

Цены на цифровой мультиметр UNI-T

Цифровой мультиметр UNI-T

Ознакомьтесь с нашим специализированным материалом на сайте, чтобы выяснить, какой аккумуляторный шуруповерт является наиболее подходящим.

В качестве заключения

Мультиметр – прибор, который нужно иметь в арсенале не только профессионалу, но и любому человеку, предпочитающему проводить несложные электротехнические работы самостоятельно. Тестер поможет в ремонте электрооборудования, в поиске повреждений в электросети дома и в автомобиле и т.д. Причем лучше выбирать для бытового использования цифровые устройства. Среди их большого разнообразия можно без труда выбрать подходящую модель по невысокой цене.

Мультиметр часто необходим в быту, например, при замене электропроводки или установке розеток. Читайте на нашем сайте о том, как правильно установить и запитать розетку. Тонкости монтажа в стены из кирпича, бетона и гипсокартона. Подключение розеточных блоков. Присоединение к алюминиевой проводке.

Видео – Как пользоваться мультиметром

https://youtube.com/watch?v=GLncN2aFvcc

Видео – Какой мультиметр выбрать

https://youtube.com/watch?v=jf3mJHmmqwA

Советы по использованию мультиметра

Использование мультиметра может показаться сложным для новичков, однако, следуя нескольким простым советам, вы сможете эффективно использовать этот инструмент как в автомобиле, так и в домашних условиях.

1. Ознакомьтесь с инструкцией: Перед тем как начать использовать мультиметр, обязательно ознакомьтесь с его инструкцией. Разные модели могут иметь различные функции и особенности, поэтому важно понимать, как именно работает ваш прибор.

2. Выбор режима измерения: Мультиметры обычно имеют несколько режимов измерения, таких как измерение напряжения (AC и DC), тока и сопротивления. Убедитесь, что вы выбрали правильный режим в зависимости от того, что собираетесь измерять. Например, для проверки напряжения в автомобиле вам нужно выбрать режим измерения постоянного тока (DC).

3. Правильное подключение щупов: При подключении щупов к мультиметру следите за тем, чтобы они были подключены правильно. Обычно черный щуп подключается к разъему «COM», а красный — к разъему, соответствующему измеряемой величине (например, «VΩmA» для напряжения и сопротивления).

4. Безопасность прежде всего: При работе с электрическими цепями всегда соблюдайте меры предосторожности. Убедитесь, что вы работаете с отключенным оборудованием, особенно если это касается автомобильных систем. Если вы измеряете высокое напряжение, используйте мультиметры, которые предназначены для работы с такими значениями, и всегда следите за состоянием щупов.

5. Калибровка прибора: Регулярно проверяйте и, при необходимости, калибруйте мультиметр. Это особенно важно, если вы используете его для точных измерений. Некоторые модели имеют функцию автоматической калибровки, но в большинстве случаев вам нужно будет делать это вручную.

6. Запись результатов: Ведите записи о ваших измерениях, особенно если вы проводите диагностику автомобиля или проверяете электрические системы в доме. Это поможет вам отслеживать изменения и выявлять потенциальные проблемы.

7. Практика: Чем больше вы будете использовать мультиметр, тем более уверенно будете себя чувствовать. Начните с простых измерений, таких как проверка батареи или тестирование розеток, и постепенно переходите к более сложным задачам.

Следуя этим советам, вы сможете максимально эффективно использовать мультиметр, что поможет вам в решении различных задач как в автомобиле, так и в домашних условиях.

Вопрос-ответ

Подойдет ли любой автомобильный мультиметр?

Для максимальной функциональности и безопасности целесообразно использовать специализированный мультиметр, например, Fluke 88 V. Разработанный для поиска неисправностей в автомобилях, он предлагает больше возможностей для точного тестирования, недоступных в обычных мультиметрах.

Что значит 20k на мультиметре?

Ω – режим омметра (измерение сопротивления). Приставка k означает «килоом», или тысячу Ом. Например, 20k означает 20 000 Ом. Так, чтобы измерить неизвестное сопротивление цепи, на мультиметре выставляют наибольший предел измерения – 2000k в нашем случае.

Советы

СОВЕТ №1

При выборе мультиметра для автомобиля и дома, обратите внимание на его функциональность. Для автомобиля лучше выбирать приборы с функцией измерения напряжения, тока и сопротивления, а также с возможностью проверки диодов и тестирования цепей. Для домашнего использования может быть достаточно базовых функций, но наличие дополнительных режимов, таких как измерение температуры или частоты, будет полезным.

СОВЕТ №2

Обратите внимание на класс защиты мультиметра. Для работы в автомобиле желательно выбирать приборы с высоким уровнем защиты от влаги и пыли (например, IP54 и выше), чтобы избежать повреждений при использовании в сложных условиях. Для домашнего использования достаточно стандартного уровня защиты, но лучше выбирать модели с прочным корпусом.

СОВЕТ №3

Не забывайте о точности измерений. Для большинства бытовых задач достаточно мультиметра с точностью 1-2%. Однако, если вы планируете проводить более сложные измерения, выбирайте модели с более высокой точностью (0.5% и ниже). Также обратите внимание на диапазоны измерений, чтобы прибор мог работать с необходимыми вам значениями.

СОВЕТ №4

Изучите отзывы и рейтинги различных моделей перед покупкой. Это поможет вам понять, какие мультиметры лучше зарекомендовали себя у пользователей. Также стоит обратить внимание на наличие сервисного обслуживания и гарантии, чтобы в случае поломки вы могли легко отремонтировать или заменить прибор.
