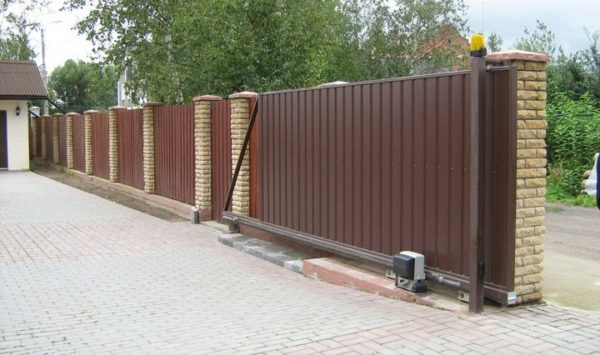

Откатные ворота — практичное решение для ограждения территории, обеспечивающее легкий доступ и экономию пространства. В этой статье представлена пошаговая инструкция по изготовлению и монтажу откатных ворот своими руками. Вы узнаете о типах конструкций, их особенностях и преимуществах, а также получите советы, которые помогут избежать распространенных ошибок. С нашим руководством вы сможете создать надежные и эстетически привлекательные ворота, которые прослужат долго.

Классификация откатных ворот

Существует несколько видов конструкций, которые, несмотря на схожесть в эксплуатационных характеристиках, имеют значительные различия в своих конструктивных элементах.

Важно. Рекомендуется устанавливать автоматическую систему управления на откатные ворота только после начала их эксплуатации и проверки их функциональности в реальных условиях.

Не стоит спешить и устанавливать все сразу; лучше начать с ворот с ручным приводом. Если в процессе эксплуатации подтвердится правильность принятых решений и качество монтажа, а также не возникнет проблем с открыванием и закрыванием, и конструкции будут демонстрировать необходимую прочность и устойчивость в различных положениях, тогда можно переходить к установке автоматического привода.

Таблица. Виды конструкций откатных ворот.

По количеству створок выделяют два варианта.

1. Моноширма. Створка цельнометаллическая и движется только в одну сторону. Недостаток – значительная масса усложняет процесс открытия и закрытия из-за высокого момента инерции.
2. Двустворчатые ворота. Полотно состоит из двух половин, которые движутся в противоположные стороны. Это снижает массу и уменьшает начальные усилия. Недостаток – необходимо обустраивать два фундамента и использовать двойной комплект направляющих и других комплектующих.

Выбор конкретной конструкции следует делать после тщательного анализа особенностей приусадебного участка, существующих ограждений, финансовых возможностей и наличия опыта в выполнении сложных работ в различных областях.

Создание откатных ворот своими руками — задача, требующая внимательного подхода и знаний в области строительства. Эксперты отмечают, что перед началом работы важно тщательно спланировать проект, учитывая размеры участка и тип используемых материалов. Пошаговая инструкция включает в себя выбор подходящего каркаса, установку направляющих и монтаж роликов. При этом важно правильно рассчитать вес ворот, чтобы обеспечить их легкость в движении. Также специалисты рекомендуют уделить внимание системе замков и безопасности, чтобы предотвратить несанкционированный доступ. В конечном итоге, качественно выполненные откатные ворота не только обеспечат удобство, но и станут стильным элементом ландшафта.

https://youtube.com/watch?v=SDsiBa9TEQk

Цены на различные виды комплектующих для откатных ворот

Комплектующие для откатных ворот

Интересные факты

Вот несколько интересных фактов о откатных воротах и их самостоятельном изготовлении:

1. Экономия пространства: Откатные ворота идеально подходят для участков с ограниченным пространством, так как они не требуют дополнительного места для открывания, как распашные ворота. Это особенно важно для узких проездов или участков с близко расположенными постройками.

2. Разнообразие материалов: При изготовлении откатных ворот можно использовать различные материалы, такие как дерево, металл, профнастил или даже стекло. Это позволяет не только создать уникальный дизайн, но и выбрать наиболее подходящий материал в зависимости от климатических условий и стиля участка.

3. Автоматизация и безопасность: Современные откатные ворота могут быть оснащены автоматическими системами открывания и закрывания, что значительно повышает удобство использования. Кроме того, такие ворота можно дополнить системами безопасности, например, датчиками движения или видеонаблюдением, что делает их более защищенными от несанкционированного доступа.

https://youtube.com/watch?v=KWZ9pcXCQos

Пошаговая инструкция по изготовлению откатных ворот

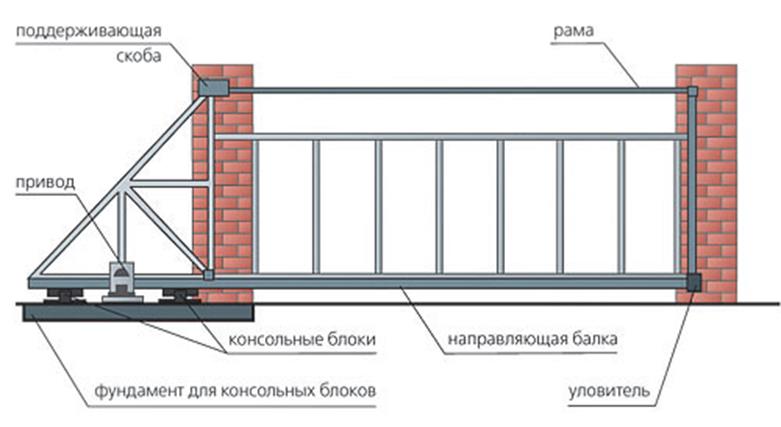

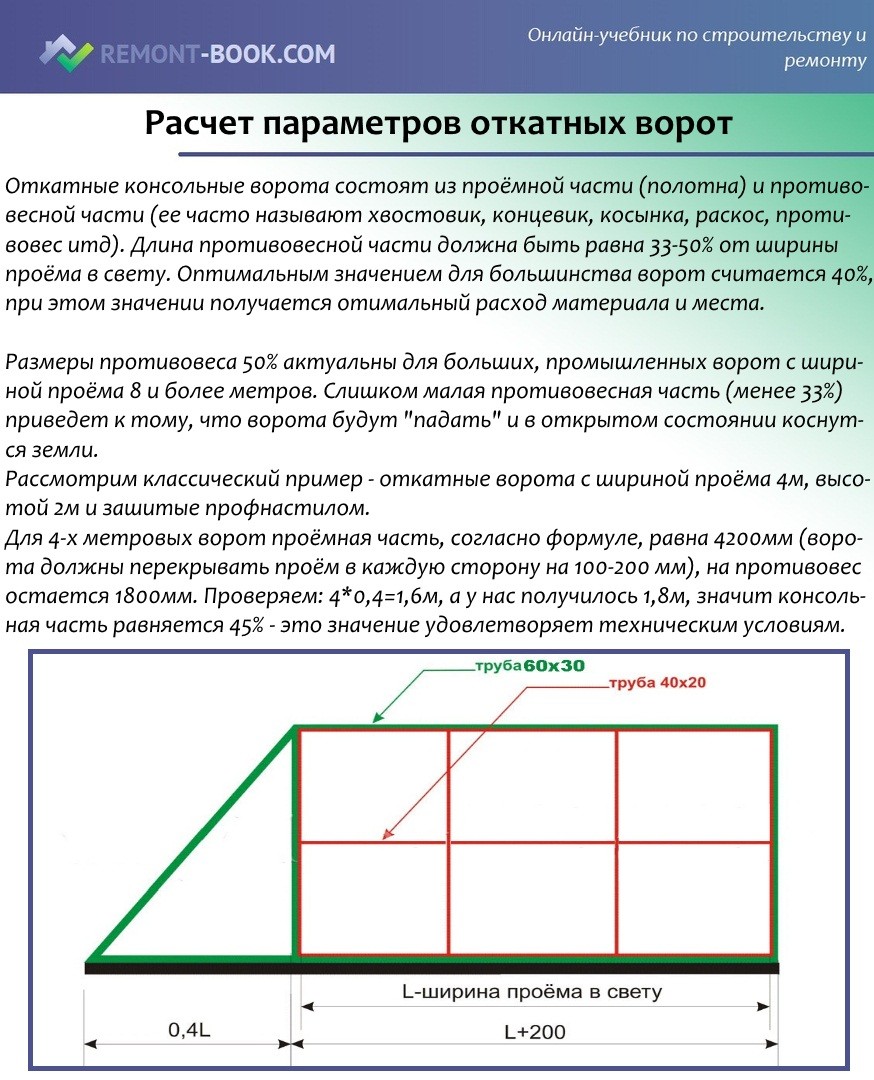

В качестве примера мы обратим внимание на наиболее надежный и качественный вариант – консольные ворота с нижней установкой рельса. Эти ворота состоят из нескольких конструктивных компонентов, каждый из которых требует отдельного изготовления.

Изготовление направляющей

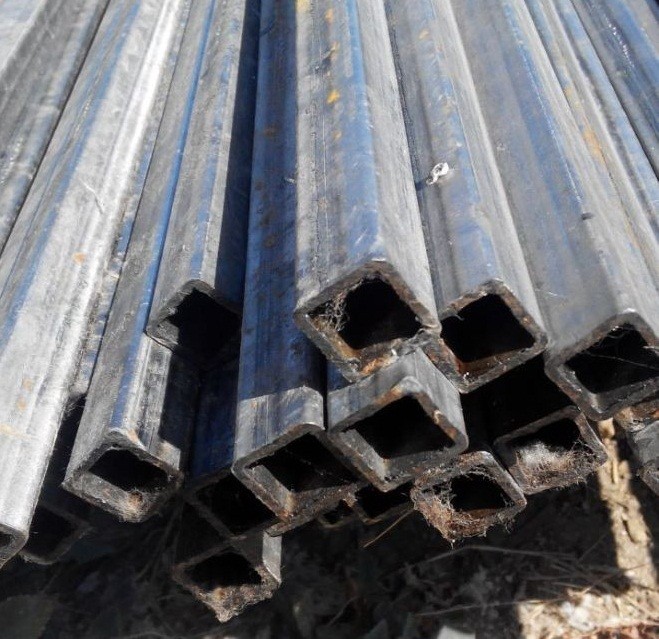

Это самый нагруженный элемент, его рекомендуется делать из профильной трубы 60×60 мм с толщиной стенки 4 мм. В нашем случае длина направляющей 6 м, из них 4 м ширина створки и 2 м длина, которая постоянно располагается на тележках (противовес). Если у вас размеры меньше, то допускается использовать прокат с толщиной стенки в пределах 2 мм.

Шаг 1. Главная сложность – прорезать максимально ровный паз для кареток. Ширина паза 1,5 см, размер выбирается с учетом, что подшипники монтируются на металлическую плиту толщиной 0,8 мм, паз должен по ним перемещаться без заеданий. В связи с тем, что пропилить болгаркой идеально ровную линию невозможно, делайте запас по размерам. Пропил делается в определенной последовательности.

1. Подготовьте площадку, вам ничто не должно мешать, прокат рекомендуется расположить на оптимальной для работы болгаркой высоте.
2. Проведите две параллельные линии на плоскости трубы, работайте фломастером или карандашом. Линии должны располагаться симметрично посередине проката.
3. Подготовьте болгарку, закрепите тонкий диск соответствующего диаметра, толщина минимальная. Знайте, что чем меньше толщина диска – тем легче процесс пропила. В итоге линия более ровная, вероятности ошибок минимизируются
4. Пройдите первый раз по линиям без разрезания, должны остаться только небольшие углубления. Дело в том, что во время полного пропила образуется много мелких металлических опилок. Они засыпают проведенные линии, что усложняет процесс и повышает вероятность отклонения от заданных параметров. Небольшие углубления видны всегда.
5. Очень аккуратно прорежьте паз, при необходимости подровняйте кромки, уберите заусеницы.

Шаг 2. Приварите основание ворот к направляющей. Для каркаса рекомендуется использовать прямоугольную трубу 40×20 мм. Выставьте ее точно по линии оси направляющей, зажмите струбцинами, еще раз проверьте положение. Сварите оба элемента. Помните, что струбцины не смогут удержать детали от искривления, возникающего при остывании сварных швов. Для исключения вероятности появления проблем надо немного наживлять элемент с одной стороны, длина шва не боле 0,5 см, только после этого можно накладывать длинный шов с противоположной стороны направляющей. Небольшой шов позволяет выровнять положение деталей.

Дина швов примерно 5 см, шаг между ними ≈ 50 см. Основание дополнительно усилит направляющую и уменьшит угол изгиба из-за вертикальных нагрузок. Но главную функцию берет на себя угловая распорка, о ней мы поговорим немного ниже по ходу изготовления. Торец основания сместите на 3 см от конца направляющей, это связано с особенностями конструкции роликов. У вас могут быть свои нюансы, влияющие на этот параметр.

Цены на различные виды профильных труб

Труба профильная

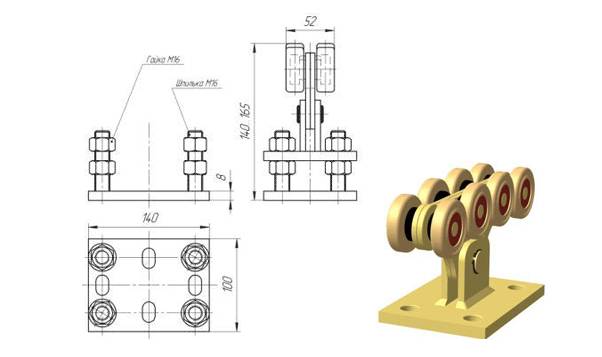

Изготовление кареток

На каретках держится вес конструкции, направляющая скользит по подшипникам. Операции требуют практического опыта выполнения различных слесарных работ, а не только сварочных. Детали должны иметь высокую точность, в противном случае резко ухудшается их функциональность, с откатными воротами появляются серьезные проблемы. В сложных случаях придется все переделывать. Несущий каркас кареток делается из металла толщиной 8 мм ширина в пределах 10 мм. Конкретные значения практического влияния не имеют, в дальнейшем с учетом высоты кареток немного корректируются положения консоли.

Подшипники в нашем случае размещаются на расстоянии 180 мм по осям. Чем шире каретки, тем плавней ход откатных ворот и выше их устойчивость во время передвижения. Каретки следует изготавливать по определенному алгоритму.

Шаг 1. На металле сделайте разметку расположения подшипников, просверлите отверстия под их оси. Сделайте вначале отверстия диаметром 6 мм, а затем увеличьте их до Ø 20 мм. Большие отверстия ручной дрелью не сделать: или сверло сгорит, или дрель выйдет из строя, или отверстия получатся не круглыми, а овальными. Пока полосу не разрезайте на короткие части, длинную намного легче высверливать.

Шаг 2. Разрежьте металл болгаркой по размерам корпуса каретки.

Шаг 3. Из уголка 60×60 мм подготовьте основания. Если есть желание ворота приблизить ближе к опоре, то можно отверстие для кареток сдвинуть вперед. За счет этого конструкция укорачивается и может смещаться при установке.

Шаг 4. В подготовленное отверстие вставьте ось для подшипника. Ее можно сделать из любого круглого металла подходящего диаметра. Внимательно проверьте размер, он должен немного превышать параметры внутренней обоймы подшипника, технические характеристики даны немного ниже.

Шаг 5. Точно перпендикулярно выставьте их на деталях и прочно приварите. Не забывайте, что сварка тянет элементы, предварительно наживляйте, а лишь затем накладывайте сплошной шов.

Теперь осталось собрать все детали каретки. Выставьте их на ровной поверхности, проверьте положение и прочно сварите в единую конструкцию.

В нашем случае для каретки требуются подшипники 204, размер 47(внешний диаметр)×20 (внутренний диаметр)×14 (ширина обоймы) мм. Покупайте только закрытые. Если подшипники отечественного производства, то надо аккуратно вынуть уплотнение и наполнить обойму смазкой. Импортные подшипники вскрывать не надо, там качество значительно выше.

Шаг 6. Прикрутите к механизму регулировочные болты с гайками и контргайками. Болты не менее М16, на них воздействуют большие нагрузки. Длина болтов примерно 10 см, это увеличит возможности регулировок.

Шаг 7. Установите каретку на закладную плиту, отрегулируйте их длину таким способом, чтобы все четыре головки располагались в одной плоскости. Приварите болты.

Практический совет. Рассверлите отверстия под болты до диаметра 20 мм. Размеры болтов 16 мм, лишнее пространство даст возможность регулировать положение откатных ворот еще в одной плоскости: приближать/удалять от столбов.

Уберите болгаркой потеки металла и шлак, очистите от ржавчины и покрасьте поверхности изделия. Кареток надо две штуки, вторая делается аналогично.

Сборка ворот

После того как каретки полностью высохнут, можно переходить к сборке ворот.

Сборочный процесс достаточно прост, хотя требует определенных физических усилий.

Шаг 1. Начинаем с установки направляющей. Этот этап включает несколько шагов.

1. Установите каретки на забетонированный швеллер и выровняйте их по веревке в направлении противоположного столба ограждения.
2. Наденьте на механизмы направляющую для откатных ворот, несколько раз переместите ее влево и вправо на максимальную длину, чтобы проверить плавность движения.
3. Убедитесь, что направляющая выставлена горизонтально, особенно обратите внимание на положение при полном закрытии ворот, в этом месте конструкция может немного прогибаться.
4. Проверьте положение и работоспособность всех элементов несколько раз. Если все в порядке, временно зафиксируйте их к закладной. Не приваривайте окончательно, так как в процессе дальнейшего монтажа могут возникнуть непредвиденные ситуации, требующие корректировок.

Шаг 2. Полностью откройте ворота, зафиксируйте их положение и переходите к сварке каркаса. Высота и длина уже известны. Подготовьте прокат нужной длины и постепенно формируйте каркас. Работать будет легче с использованием струбцин, которые надежно удерживают детали, избавляя от необходимости привлекать помощь. Сварка выполняется стандартным образом: сначала детали прихватываются с одной стороны, затем свариваются с обратной, и только после этого усиливаются в местах прихватки.

Шаг 3. С одной стороны кареток необходимо установить противовес, который мы предусмотрели на этапе изготовления направляющей. Длина противовеса составляет 2 метра, приварите распорку к торцу направляющей и углу каркаса ворот. Это обязательный элемент, иначе ворота могут сильно прогибаться, что сделает их эксплуатацию невозможной.

Очистите все сварные швы и покрасьте металлические поверхности специальной эмалью, устойчивой к внешним воздействиям.

Шаг 4. Установите поддерживающие ролики и уловители ворот. Поддерживающие элементы монтируются рядом с каретками на вертикальной опоре, предотвращая отклонение ворот от вертикального положения. Для этого можно использовать обычные колесики, желательно резиновые, чтобы уменьшить шум при движении ворот. Из угольника изготовьте кронштейн с возможностью регулировки.

Уловители можно сделать следующим образом.

1. Подберите к подшипнику подходящую ось и втулки. Подшипник должен помещаться внутри направляющей, а его ширина должна быть меньше ширины прорези.
2. Из профильной трубы вырежьте корпус с помощью болгарки. Приварите к нему втулки подшипника.
3. К верхней части корпуса приварите еще одну трубу для повышения жесткости.
4. Вставьте конструкцию в направляющую и основание ворот, затяните фиксирующую гайку.

Ролик одновременно ограничивает максимальное открытие ворот и предотвращает их соскальзывание с кареток.

Шаг 5. Из трубы 80×80 изготовьте опору для ворот. Она приваривается внизу столба, и при закрытии заезжает подшипник. Для облегчения конструкции дно немного загибается под углом вниз. Рекомендуется закрепить кусок резиновой ленты для минимизации ударных нагрузок. Зафиксируйте верхний уловитель плоскости створки, его легко сделать из любого подходящего металла.

Немного приоткройте ворота и отрегулируйте положение створки так, чтобы в закрытом состоянии они приподнимались на 1–2 мм. Это поможет снять длительные статические нагрузки на раму и предотвратит ее деформацию. Теперь осталось выбрать замок и ручки. Можно приобрести заводские, но их установка может быть сложной. Также на этапе изготовления каркаса нужно подбирать трубу нужного размера, иначе замок не удастся скрыть внутри ворот.

Каркас можно обшить металлическими листами, деревянными планками или натянуть на него металлическую сетку. Окончательное решение зависит от ваших предпочтений. Единственное замечание – старайтесь не увеличивать массу раздвижных ворот тяжелыми материалами.

Цены на популярные модели откатных ворот

Откатные ворота

Видео – Откатные ворота своими руками: пошаговая инструкция

https://youtube.com/watch?v=TMFpuIWHuvw

Установка автоматизации для откатных ворот

Автоматизация откатных ворот позволяет значительно упростить их использование и повысить уровень комфорта. Установка автоматизации включает в себя несколько этапов, которые необходимо выполнить с соблюдением всех рекомендаций и инструкций производителя. В этом разделе мы рассмотрим основные шаги по установке автоматизации для откатных ворот.

1. Выбор оборудования

Перед началом установки необходимо выбрать подходящее оборудование. На рынке представлено множество моделей автоматических приводов для откатных ворот. При выборе учитывайте следующие факторы:

• Вес и размеры ворот: Привод должен соответствовать весу и габаритам ваших ворот. Обычно производители указывают максимальные параметры, которые может выдержать привод.
• Тип привода: Существуют разные типы приводов: цепные, ременные и винтовые. Выбор зависит от ваших предпочтений и условий эксплуатации.
• Дополнительные функции: Некоторые модели могут иметь функции, такие как дистанционное управление, автоматическое закрытие, датчики препятствий и т.д.

2. Подготовка к установке

Перед установкой автоматизации необходимо подготовить место для монтажа. Убедитесь, что:

• Ворота установлены правильно и функционируют без заеданий.
• На месте установки нет препятствий, которые могут помешать движению ворот.
• Имеется доступ к источнику питания для подключения привода.

3. Установка привода

Установка привода начинается с его крепления к опорной конструкции. Следуйте инструкциям производителя, но в общем случае процесс выглядит следующим образом:

1. Закрепите привод на опорной стойке с помощью крепежных элементов, которые идут в комплекте.
2. Убедитесь, что привод установлен горизонтально и надежно зафиксирован.
3. Подключите редуктор к воротам, используя специальные соединительные элементы. Проверьте, чтобы все соединения были надежными и не имели люфтов.

4. Подключение электропитания

После установки привода необходимо подключить его к электросети. Обратите внимание на следующие моменты:

• Используйте кабель, соответствующий требованиям безопасности и мощности привода.
• Подключение должно выполняться с соблюдением всех норм электробезопасности. Если у вас нет опыта в электромонтаже, лучше обратиться к специалисту.
• Установите автоматический предохранитель для защиты оборудования от перегрузок.

5. Настройка системы

После подключения привода необходимо выполнить его настройку. Это включает в себя:

• Настройку конечных положений ворот. Обычно это делается с помощью специальных кнопок на приводе или пульта управления.
• Проверку работы системы: откройте и закройте ворота несколько раз, убедившись, что они движутся плавно и без заеданий.
• Настройку дополнительных функций, если они предусмотрены (например, автоматическое закрытие через заданное время).

6. Тестирование и обслуживание

После завершения установки и настройки обязательно проведите тестирование системы. Убедитесь, что:

• Ворота открываются и закрываются без посторонних звуков и заеданий.
• Все элементы управления работают корректно.
• Система безопасности (датчики препятствий) функционирует должным образом.

Регулярно проверяйте состояние оборудования и проводите техническое обслуживание, чтобы обеспечить долгий срок службы автоматизации.

Следуя этим шагам, вы сможете установить автоматизацию для откатных ворот своими руками, что значительно упростит их использование и повысит комфорт при эксплуатации.

Вопрос-ответ

Какие материалы понадобятся для изготовления откатных ворот?

Для изготовления откатных ворот вам понадобятся металлические профили для каркаса, листы металла или деревянные панели для заполнения, ролики для движения, направляющие, замок и фурнитура. Также не забудьте о краске или антикоррозийном покрытии для защиты от внешних воздействий.

Как правильно установить направляющие для откатных ворот?

Установка направляющих начинается с разметки места их установки. Они должны быть установлены на уровне, чтобы ворота могли свободно двигаться. Направляющие фиксируются с помощью анкеров или болтов, а также проверяются на горизонтальность с помощью уровня. После установки направляющих проверьте их на прочность и устойчивость.

Какой механизм лучше выбрать для откатных ворот?

Существует несколько типов механизмов для откатных ворот, включая роликовые и рельсовые системы. Роликовые механизмы более универсальны и подходят для большинства типов ворот, в то время как рельсовые системы могут быть более надежными для тяжелых конструкций. Выбор механизма зависит от веса ворот и условий эксплуатации.

Советы

СОВЕТ №1

Перед началом работы тщательно спланируйте проект. Измерьте пространство, где будут установлены ворота, и определите необходимые размеры. Убедитесь, что у вас есть все необходимые материалы и инструменты, чтобы избежать задержек в процессе сборки.

СОВЕТ №2

При выборе материалов отдавайте предпочтение качественным и долговечным вариантам. Например, для каркаса лучше использовать стальные профили, а для обшивки — влагостойкие панели. Это обеспечит надежность и долговечность ваших откатных ворот.

СОВЕТ №3

Обратите внимание на систему направляющих и роликов. Они должны быть установлены правильно и надежно, чтобы ворота открывались и закрывались плавно. Регулярно проверяйте их состояние и смазывайте, чтобы избежать заеданий.

СОВЕТ №4

Не забывайте о безопасности. Установите дополнительные элементы, такие как замки и ограничители, чтобы предотвратить случайное открытие ворот. Также рассмотрите возможность установки автоматизации для удобства использования.
