Подключение варочной панели к электросети — ключевой этап установки кухонного оборудования, требующий внимательного подхода. В статье рассмотрим схемы подключения и предоставим пошаговую инструкцию по монтажу. Узнаете, как выбрать кабель, какие инструменты понадобятся и как обеспечить безопасность при работе с электричеством. Эта информация будет полезна как опытным мастерам, так и новичкам, желающим установить варочную панель и избежать ошибок, которые могут привести к серьезным последствиям.

Электромонтажный комплект

Для подключения оборудования к электросети необходимо подготовить следующие материалы:

• кабель для прокладки линии;
• автоматический выключатель;
• розетку;
• вилку;
• гибкий провод.

Выбор монтажного оборудования зависит от мощности вашего устройства. После того как все необходимые материалы собраны, можно переходить к самому процессу электромонтажа. В дополнение могут понадобиться обжимные гильзы, припой, изолента, термоусадочная трубка и другие мелкие аксессуары, которые используются при работе с электропроводкой. Также в зависимости от способа подключения может потребоваться подрозетник или распаечная коробка.

Подключение варочной панели к электросети — задача, требующая внимательного подхода и знаний в области электрики. Эксперты подчеркивают, что перед началом монтажа необходимо ознакомиться с инструкцией производителя, так как различные модели могут иметь свои особенности подключения. Существует несколько схем, включая однофазное и трехфазное подключение, что зависит от мощности устройства и особенностей электросети в доме.

Самостоятельный монтаж возможен, но требует соблюдения всех мер безопасности. Специалисты рекомендуют использовать качественные материалы и инструменты, а также проверять целостность проводки. Пошаговый процесс включает в себя отключение электричества, подготовку проводов, подключение к клеммам панели и тестирование работы устройства. Важно помнить, что при отсутствии опыта лучше обратиться к профессионалам, чтобы избежать возможных проблем и обеспечить безопасную эксплуатацию.

https://youtube.com/watch?v=mnxFDzscJ14

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Интересные факты

Вот несколько интересных фактов о подключении варочной панели к электросети:

1. Разные типы подключения: Варочные панели могут подключаться как к однофазной, так и к трехфазной электросети. Однофазное подключение обычно используется для панелей с мощностью до 3,5 кВт, в то время как трехфазное подключение позволяет использовать более мощные модели (до 11 кВт и выше). Это важно учитывать при выборе варочной панели, чтобы избежать перегрузки электросети.

2. Схема подключения: При подключении варочной панели важно соблюдать правильную схему подключения, которая может варьироваться в зависимости от модели. Например, для индукционных панелей часто требуется отдельный автоматический выключатель и заземление. Неправильное подключение может привести к повреждению устройства или даже к пожару.

3. Самостоятельный монтаж: Хотя многие предпочитают вызывать профессионалов для установки варочной панели, самостоятельный монтаж вполне возможен при наличии необходимых знаний и инструментов. Важно следовать пошаговым инструкциям, которые обычно прилагаются к устройству, и учитывать местные нормы электробезопасности. Например, необходимо правильно выбрать сечение проводов и установить защитные устройства, такие как УЗО (устройство защитного отключения).

Выбор розетки и требования к ее установке

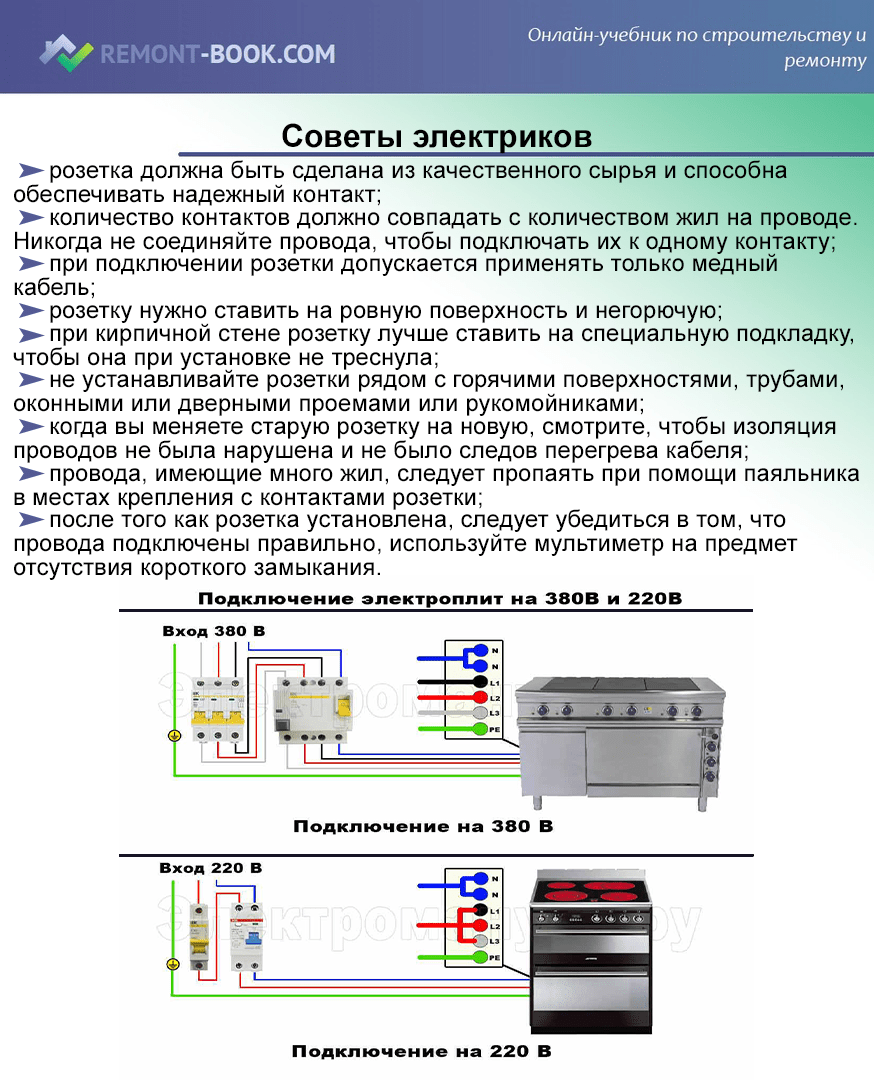

Розетка для подключения варочной панели может быть установлена в зависимости от особенностей столешницы и личных предпочтений пользователя. Главное — обеспечить удобство в процессе включения и отключения устройства. Обычно её размещают на высоте 90 см от пола.

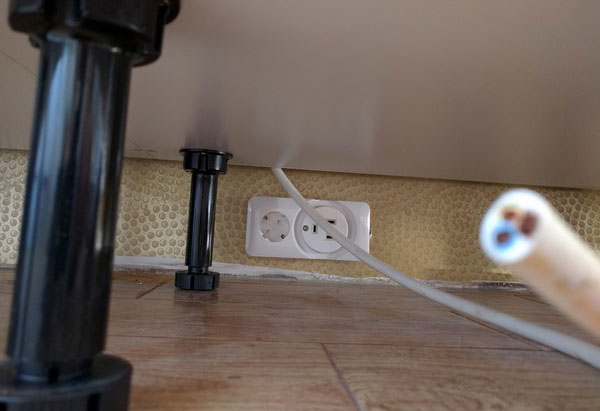

Если вы хотите скрыть проводку, можно установить розетку непосредственно под дном нижних кухонных шкафов. В таком случае доступ к ней будет осуществляться через пространство, образуемое высотой ножек тумбочек. Рекомендуется приподнять розетку над полом на несколько сантиметров, чтобы избежать намокания электрических контактов в случае протечки.

Подключение варочной панели через розетку, а не напрямую к электрощиту, имеет свои плюсы. Хотя монтаж будет более сложным, в дальнейшем это упростит процесс отключения устройства во время влажной уборки. Если же подключить плиту без использования розетки и вилки, придется каждый раз идти к электрощиту, что не очень удобно.

Для подключения плиты с двумя конфорками можно использовать обычную розетку. Однако для более мощных моделей потребуются специальные выключатели, которые могут быть выполнены из керамики или пластика. Розетки должны быть рассчитаны на ток от 10А.

Важно! Для подключения к однофазной сети на 220В используются вилки с тремя контактами, а для 380В — с пятью.

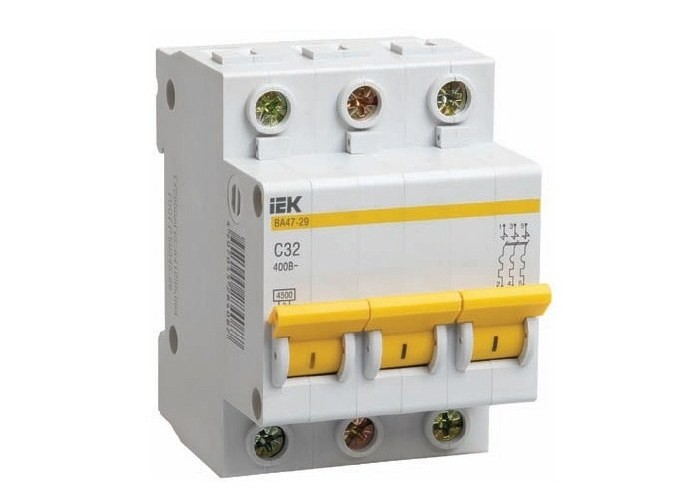

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

~~Дифавтомат~~

Таблица 2. Соотношение тока автомата и мощности плиты.

Видео – Как выбрать варочную панель для дома

https://youtube.com/watch?v=dBsvrzGBbjc

Электромонтаж варочной панели

Инструкция по выполнению электромонтажных работ включает в себя следующий порядок действий:

1. Проведение электрокабеля от распределительного щита.
2. Установка и подключение розетки.
3. Монтаж автоматического выключателя и подключение провода.
4. Присоединение гибкого кабеля к электроплите.
5. Установка вилки на конец удлинительного кабеля.
6. Включение системы и проверка её работоспособности.

Видео – Как подключить варочную панель к электросети

https://youtube.com/watch?v=W9dtucRX0Oc

Как поставить розетку – пошаговая инструкция

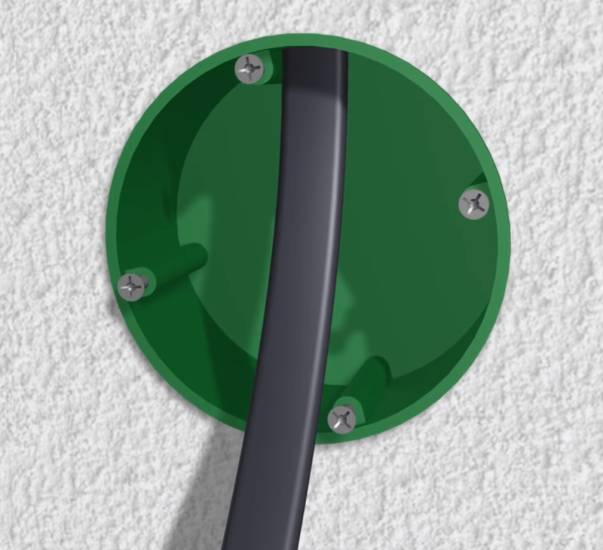

Шаг 1. В первую очередь, необходимо обрезать кабель, выведенный из подрозетника, до удобной для монтажа длины. Учитывая, что провода ВВГ имеют жесткую структуру, рекомендуется оставлять концы длиной не менее 10 см.

Шаг 2. Затем следует произвести зачистку проводов. Изоляция снимается примерно на 10 мм. Часто на самой розетке можно найти указания по рекомендуемой длине зачистки. После этого можно приступать к установке подготовленных проводов.

Шаг 3. Провода коричневого и синего цвета подключаются по бокам розетки, а многоцветный провод размещается в центре. Центральный провод служит для заземления и обычно имеет желто-зеленую изоляцию. Остальные провода могут быть различных цветов, но всегда однотонными. Важно соблюдать правильную полярность при подключении: коричневая жила подключается к контакту L, а синяя — к контакту N.

Шаг 4. После этого подключенная розетка вставляется в подрозетник. Ее закрепление осуществляется с помощью специальных винтов, которые идут в комплекте.

Установка автомата в электрощит

Цены на электрощитки

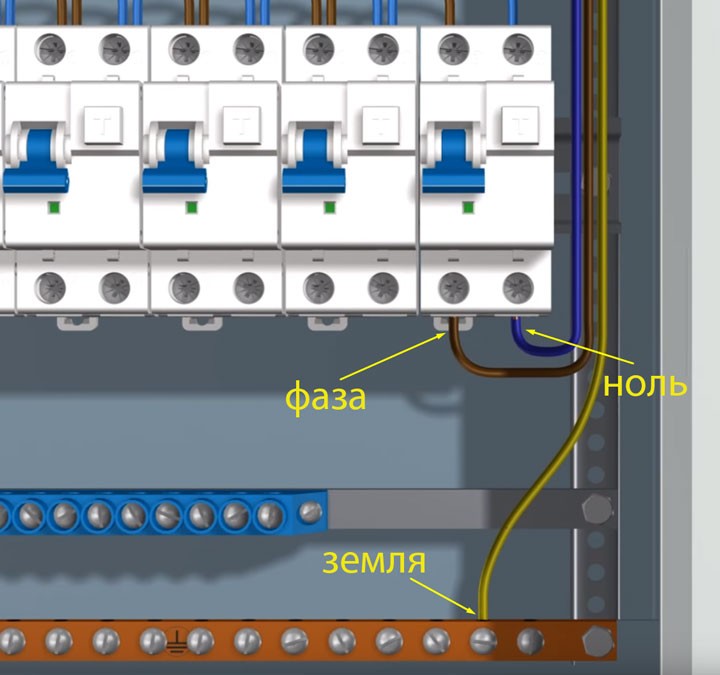

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Провода, которые были подготовлены с запасом, обрезаются до нужной длины, а их концы очищаются от изоляции примерно на 10 мм. При монтаже в сети 220В, используемой в жилых домах и квартирах, применяется трехжильный кабель ВВГ, в котором используются провода с коричневой, синей и желто-зеленой изоляцией.

Темный провод подключается в нижней части автомата к контакту с обозначением L. Жила с синей изоляцией вставляется в нижнее гнездо с маркировкой N. Зелено-желтый провод присоединяется к свободной клемме шины заземления. После этого можно перевести переключатель автомата в рабочее состояние. С помощью токоискателя следует проверить наличие напряжения на розетке.

Подсоединение вилки

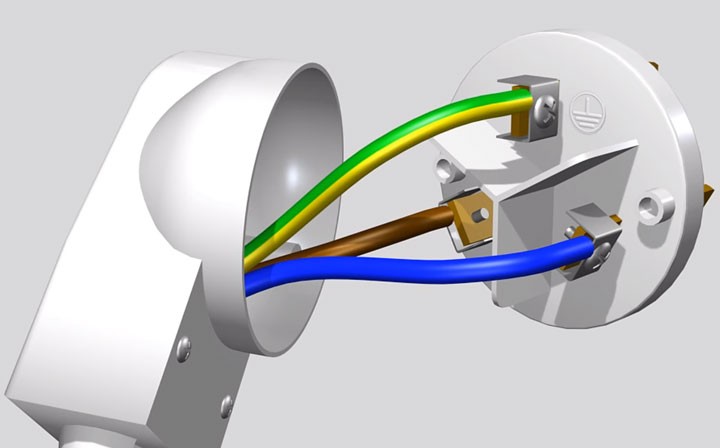

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Коммутация провода

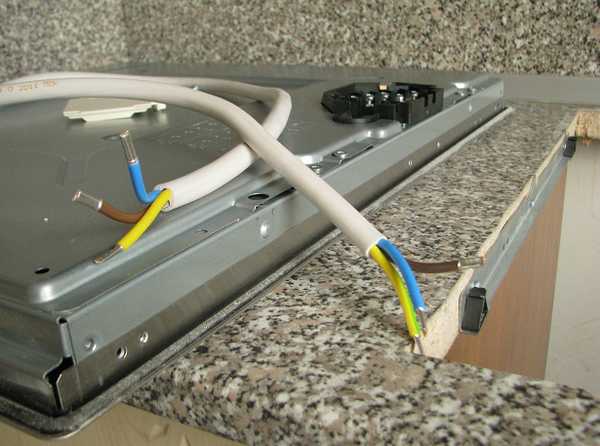

Этот этап электромонтажных работ считается наиболее сложным и требует повышенной внимательности. На задней стороне плиты расположен закрытый блок, к которому подключается гибкий провод. Крышка этого блока фиксируется одним винтом. После его снятия открывается доступ к набору клемм, предназначенных для подключения линии питания.

На нижней части ВП также имеется табличка с несколькими схемами подключения. Одна из них предназначена для однофазной сети 220В, а две другие — для 380В, в соответствии с двухфазным и трехфазным принципами. Большинство пользователей выбирают первую схему для подключения к однофазной сети, так как именно такой ток подается в жилых квартирах и домах. Мощные варочные поверхности, которые устанавливаются в ресторанах, столовых и других заведениях общественного питания, подключаются к сети 380В.

Важно! Каждая модель ВП имеет свою уникальную схему подключения. Не следует полагаться только на предыдущий опыт, необходимо действовать в соответствии с конкретной инструкцией производителя. Неправильное подключение может привести к короткому замыканию нагревательных элементов панели, что в свою очередь потребует дорогостоящего ремонта или замены.

Однофазное подключение обычной и индукционной панели

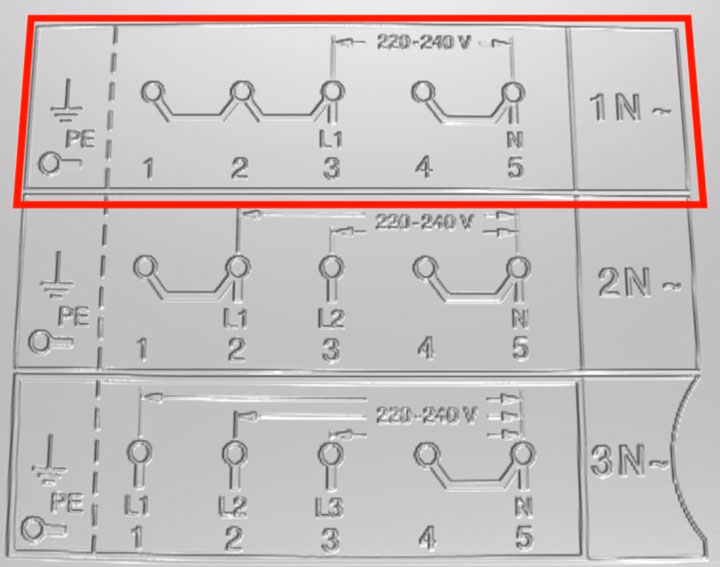

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Монтаж ВП Bosch

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Подключение ВП Hansa, Electrolux и Zanussi

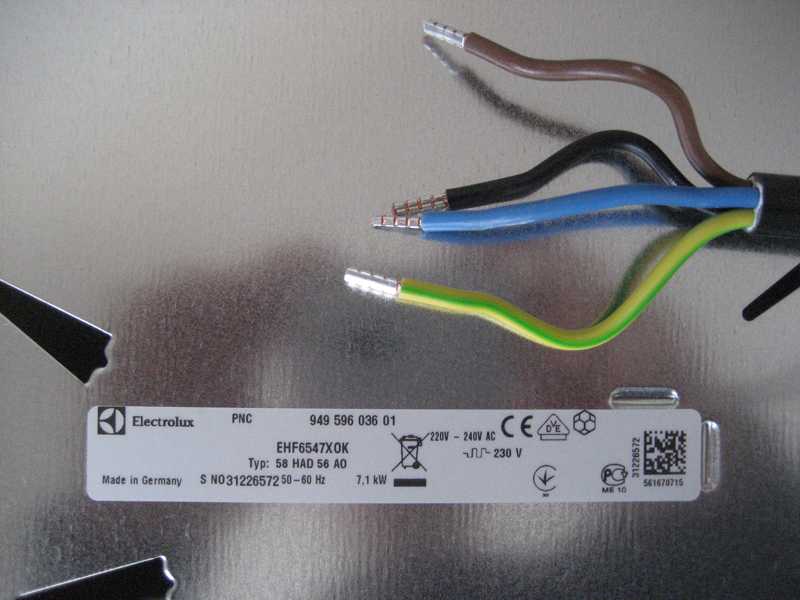

Многие модели панелей от производителей Ханса, Электролюкс и Санусси изначально комплектуются шнуром на 4 жилы. Для его использования необходимо перевернуть плиту и снять крышку с бокса, где находятся контакты. С помощью перемычки соедините клеммы L1 и L2, к которым подключены провода черного и коричневого цвета. Затем установите вилку, при этом к ней подключается только коричневый провод, а черный следует изолировать с помощью изоленты или термоусадочной трубки.

Цены на модельный ряд кухонных варочных панелей Electrolux

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

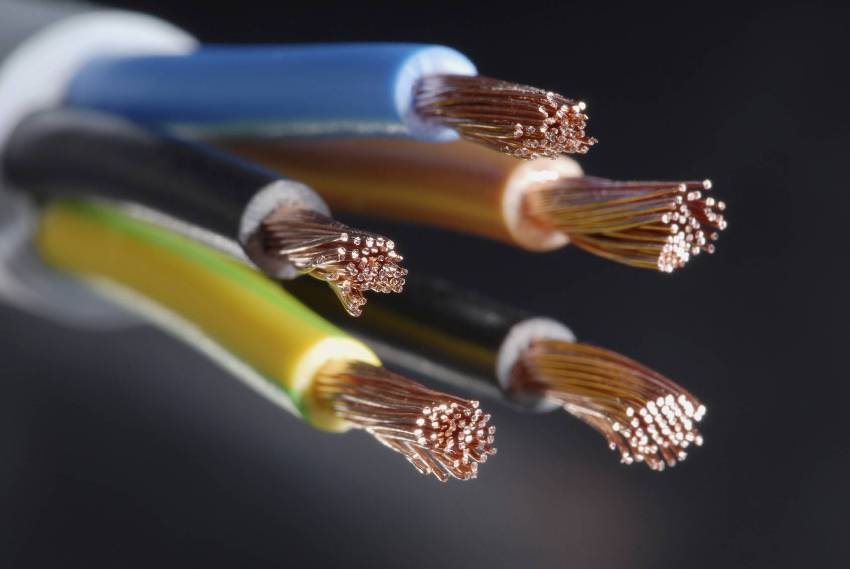

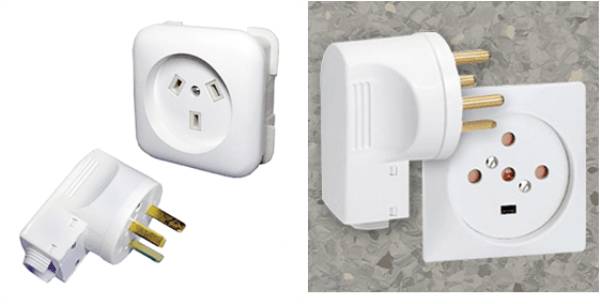

Если вам необходимо подключить варочную панель к трехфазной сети 380В, потребуется использовать кабель с пятью жилами. В этом случае следует подобрать соответствующую вилку и розетку, которые также имеют пять контактов. Нижний плоский контакт предназначен для заземления, верхний — для нуля, а три контакта, расположенные в ряд, используются для фаз.

Подключение к встраиваемой электроплите осуществляется по схеме, указанной на задней панели устройства с пометкой N3. Метод подключения отличается от однофазного, особенно в отношении проводов, отвечающих за фазу. Заземление подключается стандартно, ноль фиксируется с помощью перемычки, а контакты L соединяются отдельными проводами. Такой подход позволяет снизить нагрузку на каждую жилу, что значительно уменьшает риск короткого замыкания при работе плиты на максимальной мощности.

Рекомендуем ознакомиться со статьей на тему – Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Присоединение плиты напрямую

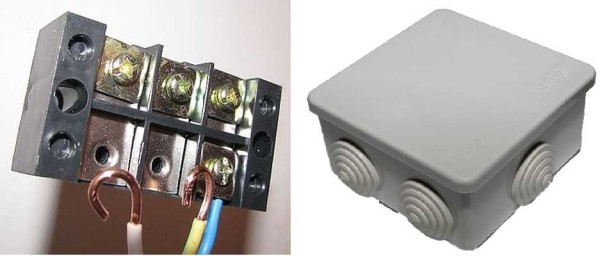

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Проверка работоспособности и тестирование подключения

После завершения монтажа варочной панели и подключения ее к электросети крайне важно провести проверку работоспособности устройства. Это позволит убедиться в правильности выполненных работ и избежать возможных проблем в будущем.

Первым шагом в процессе тестирования является визуальный осмотр всех соединений. Убедитесь, что все провода надежно зафиксированы, нет оголенных участков, а также что клеммы не имеют повреждений. Проверьте, что кабель питания правильно подключен к распределительной коробке и что все соединения выполнены в соответствии с электрической схемой.

Далее, перед тем как включать варочную панель в сеть, рекомендуется проверить напряжение в сети с помощью мультиметра. Убедитесь, что напряжение соответствует требованиям, указанным в инструкции к варочной панели. Обычно это значение составляет 220-240 В для однофазных устройств.

После проверки напряжения можно приступать к тестированию самой варочной панели. Включите устройство, следуя инструкциям производителя. Обратите внимание на индикаторы и дисплей (если таковые имеются) – они должны загореться и отображать информацию о работе устройства.

Следующий этап – проверка каждой конфорки. Включите их поочередно и убедитесь, что каждая из них нагревается. Для этого можно использовать специальный термометр или просто проверить температуру поверхности конфорки рукой (но будьте осторожны, чтобы не обжечься). Если какая-либо конфорка не нагревается, это может свидетельствовать о проблемах с подключением или неисправности самого устройства.

Также стоит проверить работу дополнительных функций, если они предусмотрены. Например, если ваша варочная панель оснащена таймером, функцией блокировки или индукционными конфорками, убедитесь, что они функционируют корректно.

Не забудьте провести тестирование в различных режимах работы. Например, если ваша панель имеет несколько уровней мощности, проверьте, как она работает на каждом из них. Это поможет выявить возможные проблемы, которые могут возникнуть при использовании устройства в будущем.

Если все проверки прошли успешно, и варочная панель работает без сбоев, можно считать монтаж завершенным. Однако, если вы заметили какие-либо неисправности, рекомендуется обратиться к специалисту для диагностики и устранения проблемы. Безопасность должна быть на первом месте, и не стоит рисковать, если вы не уверены в своих силах.

В заключение, правильная проверка работоспособности варочной панели после подключения к электросети является важным этапом, который поможет избежать неприятных ситуаций в будущем и обеспечит безопасное использование устройства.

Вопрос-ответ

Можно ли подключить варочную панель к электросети через клеммник?

Чтобы подключить варочную панель через клеммник, провода кабеля варочной панели оголяют зачистными клещами, ставят наконечник, опрессовывают его, монтируют термоусадочную трубку и подсоединяют каждый из проводов к соответствующему контакту: ноль — к контакту N. Фазу — к контактам с цифрами 1, 2 или 3.

Какой кабель кинуть на варочную панель при 3 фазах?

Для трехфазного подключения (380 В) необходим пятижильный кабель (три фазы, ноль, заземление). Такое подключение характерно для мощных варочных поверхностей, обеспечивающих равномерное распределение нагрузки и более эффективную работу.

Советы

СОВЕТ №1

Перед началом подключения варочной панели обязательно ознакомьтесь с инструкцией производителя. В ней содержатся важные рекомендации по подключению, а также информация о необходимых параметрах электросети и требованиях к проводке.

СОВЕТ №2

Убедитесь, что ваша электросеть соответствует требованиям варочной панели. Проверьте мощность устройства и соответствие проводки, чтобы избежать перегрузок и коротких замыканий. Возможно, потребуется установить отдельный автомат для защиты.

СОВЕТ №3

При самостоятельном монтаже используйте качественные материалы и инструменты. Обратите внимание на соединения проводов: они должны быть надежными и изолированными, чтобы избежать случайных замыканий и обеспечить безопасность эксплуатации.

СОВЕТ №4

Если вы не уверены в своих силах или не имеете достаточного опыта, лучше обратиться к профессиональному электрику. Неправильное подключение может привести к серьезным последствиям, включая повреждение оборудования и угрозу безопасности.
