В условиях роста цен на энергоносители печь на отработанном масле становится популярным решением для обогрева помещений. В этой статье представлена пошаговая инструкция по сборке такой печи своими руками, что позволит сократить расходы на отопление и переработать использованное масло. Вы узнаете о конструкции и принципе работы устройства, а также рассмотрите его плюсы и минусы, что поможет принять обоснованное решение о целесообразности использования этого отопительного прибора.

Плюсы и минусы печей на отработанный нефтепродуктах

Такой метод обогрева стал востребованным благодаря низкой стоимости топлива. В качестве источника энергии используется не новое, а уже использованное масло — топливное, трансмиссионное, моторное, а также допускается применение дизельного топлива.

Преимущества таких печей:

• простота в изготовлении оборудования;
• доступные материалы;
• низкая цена топлива по сравнению с электричеством и газом;
• минимальные затраты на обслуживание;
• высокая надежность конструкции;
• после небольшой модификации на печи можно готовить пищу.

Печь для гаража с длительным горением остается актуальной, особенно в регионах с суровыми климатическими условиями. Создать такую конструкцию можно даже самостоятельно. В специальной статье мы расскажем, как собрать такую печь.

Таблица 1. Параметры работы печи при использовании моторного масла МГ-10

Недостатки таких печей:

• необходимо устанавливать дымоход без горизонтальных участков;
• требуется тщательная очистка, как минимум раз в неделю, так как сгоревшие нефтепродукты могут забивать трубку;
• корпус сильно нагревается, что требует осторожности при использовании;
• неприятный запах при сгорании отработанного масла;
• пламя гаснет только после полного выгорания топлива;
• во время работы слышен характерный шум;
• топливо воспламеняется только при достижении температуры вспышки.

Внимание! Не рекомендуется оставлять такую печь без присмотра, так как это может привести к пожару.

Эксперты в области отопительных систем отмечают, что печь на отработанном масле представляет собой эффективное и экономичное решение для обогрева помещений. Конструкция таких печей обычно включает камеру сгорания, теплообменник и систему подачи масла. Принцип работы основан на сжигании отработанного масла, что позволяет не только использовать вторичное сырьё, но и значительно снизить затраты на отопление.

Специалисты подчеркивают, что при самостоятельном изготовлении такой печи важно учитывать безопасность. Необходимо правильно организовать вентиляцию и установить фильтры для очистки дымовых газов. Также рекомендуется использовать качественные материалы, чтобы обеспечить долговечность конструкции. В целом, печь на отработанном масле может стать отличным вариантом для тех, кто стремится к автономности и экономии, однако требует тщательного подхода к проектированию и эксплуатации.

https://youtube.com/watch?v=GdUYVS86Yzw

Конструкция и принцип работы отопительного устройства

В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

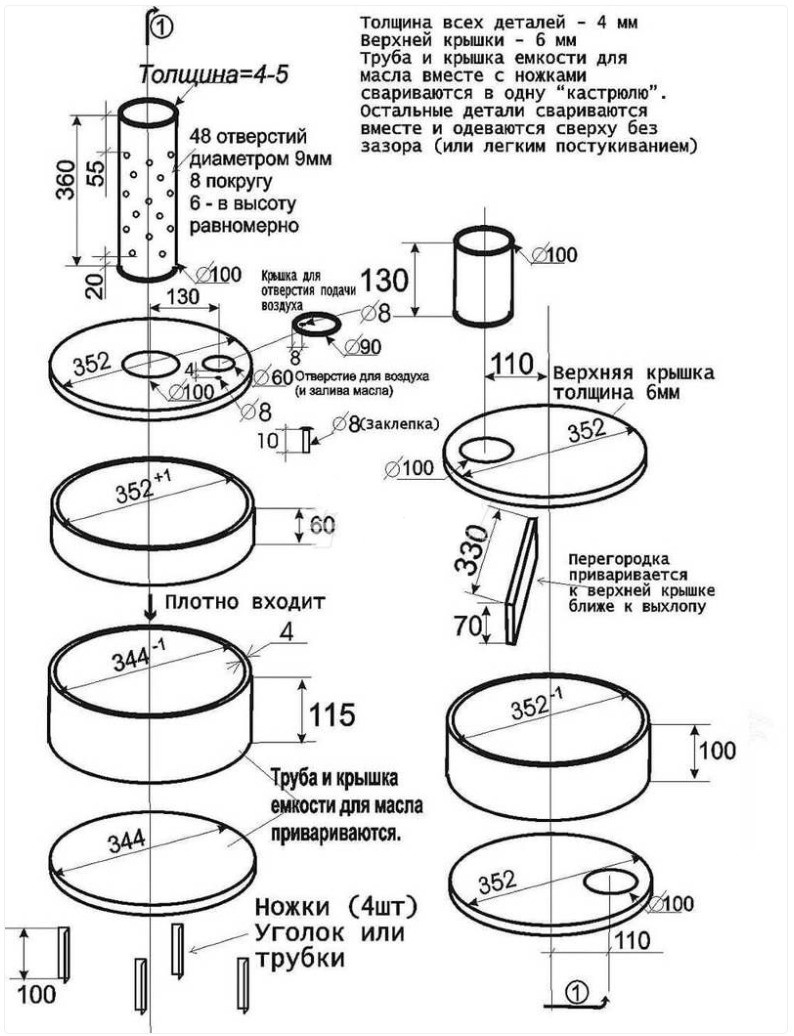

Состоит отопительный прибор из следующих блоков:

1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
2. Крышка с отверстием.
3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
4. Верхний отсек.
5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

Детали сваривают между собой сплошным швом.

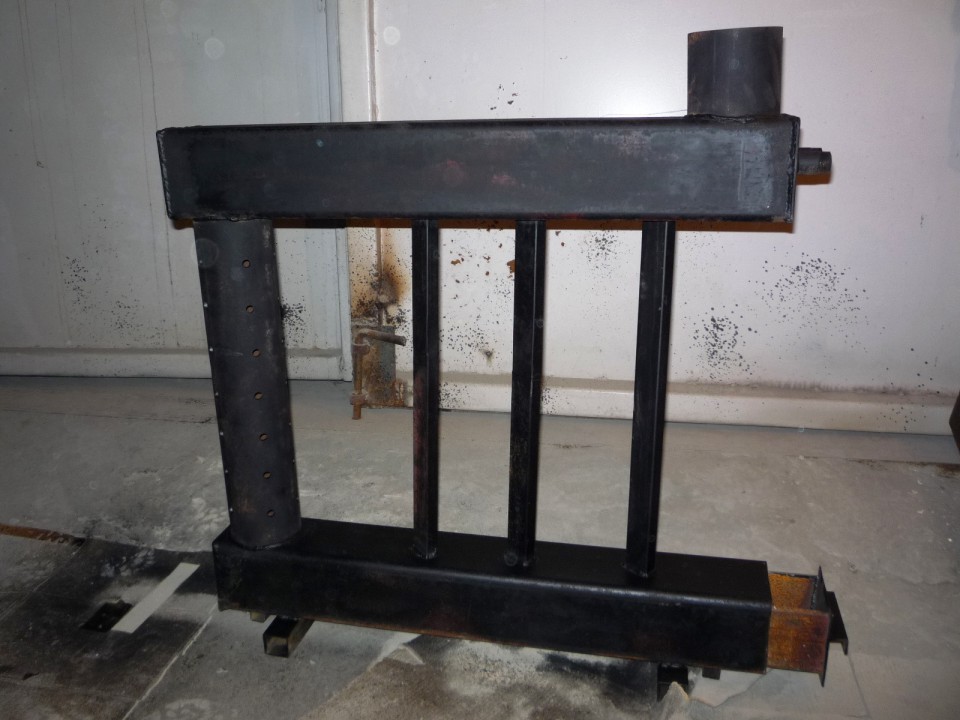

Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.

В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

Интересные факты

Вот несколько интересных фактов о печах на отработанном масле:

1. Экологичность и экономия: Печи на отработанном масле позволяют не только утилизировать отходы, но и существенно экономить на отоплении. Отработанное масло, которое обычно выбрасывается, может быть переработано и использовано в качестве топлива, что делает этот подход более экологически чистым и экономически выгодным.

2. Принцип работы: Печи на отработанном масле работают по принципу распыления масла и его сжигания в камере сгорания. Масло подается в камеру через форсунку, где оно распыляется и смешивается с воздухом, что обеспечивает эффективное сгорание и высокую теплотворную способность. Это позволяет достигать высокой температуры и длительного времени горения.

3. Самодельные конструкции: Многие мастера создают печи на отработанном масле своими руками, используя доступные материалы, такие как старые металлические бочки или котлы. Это позволяет не только сэкономить средства, но и адаптировать конструкцию под конкретные нужды и условия эксплуатации, что делает такие печи популярными среди дачников и владельцев частных домов.

Видео – Принцип работы масляной печи

https://youtube.com/watch?v=meVZ3LUkE50

Как пользоваться печью?

Печь устанавливают так, чтобы заливочное отверстие и регуляторы режима горения (если такие имеются) были расположены спереди. Пол должен быть ровным, плоским.

Перед розжигом внимательно осматривают оборудование. Следят за тем, чтобы в нижней заливочной камере не оказалось воды.

Если оборудование пребывает в исправном состоянии, нижний резервуар наполняют 2-3 л масла. Емкость не надо переворачивать полностью, поскольку на иногда содержится некоторое количество воды. Сверху доливают до 100 мл керосина, дизельного топлива. Делают из бумаги или ветоши фитиль, просачивают его маслом, поджигают и кладут на дно нижней камеры. Отверстие прикрывают не до конца, оставляя проход 2 см. Следят за тем, чтобы жидкость загорелась. Регулировкой размера щели добиваются стабильного горения.

Внимание! Можно обойтись и без жидкостей для розжига. Но тогда берут побольше бумаги.

Масло внутрь добавляют порционно только через заливочное отверстие. Перед использованием нового топлива, сначала наполняют резервуар небольшой порцией, и проверяют реакцию.

Чистка печки

Регулярная очистка устройства от продуктов сгорания является важной процедурой. Работы выполняются в следующем порядке:

1. Сначала прекращают подачу топлива и ждут, пока в нижнем баке останется минимальное количество горючего.
2. Не останавливая процесс горения, с помощью кочерги очищают горелку от накопившегося кокса.
3. После полного выгорания масла собирают кокс, который образовался на дне нижней камеры.

Рекомендуется проводить такую очистку раз в месяц. Это позволит значительно повысить эффективность работы устройства.

Обслуживание дымохода

Так, необходимо подготовить несколько горстей щебенки и песка, который предварительно просеивают. С наружной стороны в трубу дымохода поочередно закидывают камень и песок. Затем убирают очистительный материал из верхней камеры печки вместе с сажей.

Цены на гранитную щебень

Щебень гранитная

Простая модель печи из газового баллона

Особенность самодельного устройства в том, что нефтепродукты подаются капельными способом. Это удобно тем, что сокращается расход масла. К тому же, они отличаются безопасностью, поэтому приобрели немалую популярность. Еще одно преимущество — доступность материалов, которые при этом используются.

Цены на популярные модели сварочных аппаратов

Чтобы создать аналогичное отопительное устройство, вам понадобятся следующие инструменты:

• сварочный аппарат;
• дрель с металлическим сверлом;
• угловая шлифовальная машина (УШМ) с отрезными и шлифовальными кругами;
• краска для наружной отделки корпуса.

Для печей существуют специальные термостойкие краски. Рекомендуется выбирать составы, рассчитанные на температуры от 400 до 650°С. Эти краски не плавятся и не теряют форму. В их составе обычно присутствуют силикон, цинк и алюминий. Примеры таких продуктов — Цельсит и Церта.

Также можно самостоятельно изготовить термокраску. Вот рецепт:

• 0,5 литра строительного жидкого стекла;
• 0,2 килограмма серебрянки;
• 0,02 килограмма молотого мела.

Все ингредиенты тщательно смешиваются. Если получившаяся краска слишком жидкая, добавьте немного больше мела для достижения нужной консистенции.

Цены на термостойкие эмали

Термостойкие эмали

Для сборки самой печи берут:

• газовый баллон 50 л — 1 шт.;
• петли;
• стальную трубу диаметром 10 см — 2,4 см;
• вентиль и небольшой отрез труба 0,5 дюйма;
• лист стальной (4 мм) — 50 см²;
• хомут — 2 шт.;
• стальной уголок 5 см — 1,20 м;
• чугунный тормозной диск автомобиля, который бы свободно размещался в баллоне;
• шланг;
• баллон из-под фреона для топливного бака.

Внимание! Перед тем, как приступить к работе с баллоном, вентиль необходимо открыть и остановить на ночь. Это дополнительная мера безопасности, которая не допустит взрыва в случае, если газ использован не полностью.

Последовательность сборки

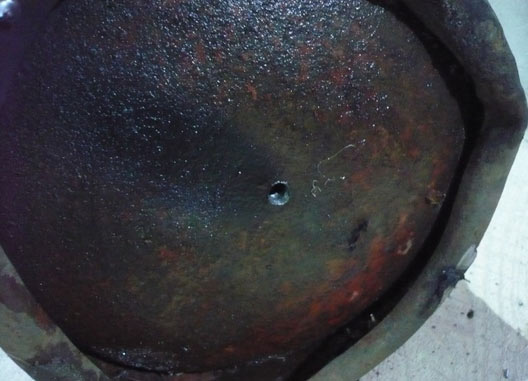

Таблица 2. Сборка печи

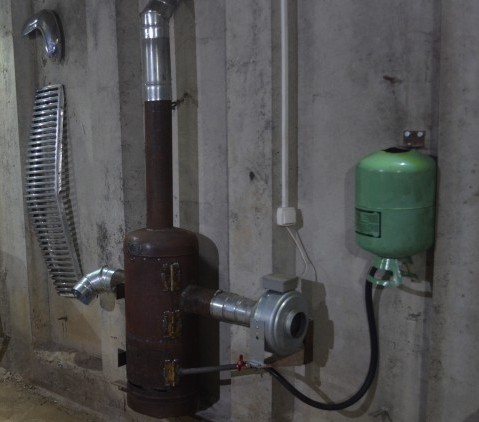

После завершения сборки печи на отработанном масле дымоход выводят на улицу. Трубу можно вывести наружу через специально сделанное отверстие в стене. Для предотвращения возгорания к стене прикрепляют металлический лист. Рекомендуется использовать огнеупорный стакан при переходе дымоходной трубы. Вокруг места установки печи стены обшивают железом, а на пол укладывают кусок пластины.

Если в помещении предусмотрено водяное отопление, то упомянутый теплообменный узел не требуется. В этом случае через верхнюю камеру устанавливают несколько параллельно подключенных змеевиков. Однако это потребует установки дополнительного оборудования, такого как вентилятор и циркуляционный насос.

Дверцы

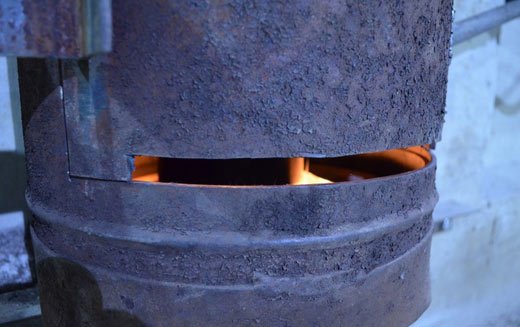

Готово, приваривают дверцы. Их изготовляют из кусков металла, которые были вырезаны из корпуса. В нижней дверце вырезают щель. Это необходимо для того, чтобы воздух беспрепятственно попадал внутрь печи.

Дверной проем в верхней камере усиливают огнеупорными пластинами. Это обеспечит герметичность камеры. Как уже говорилось, на этом этапе сгорания образуются опасные вещества. Чтобы обеспечить плотное закрывание, здесь также устанавливают надежный замок — например, такой, как на фото ниже.

Изготовление бака для топлива

Бак для хранения топлива можно создать из баллона для фреона. Прежде чем приступить к переделке, необходимо убедиться, что в баллоне не осталось фреона и он не находится под давлением.

Важно! Для создания бака выбирайте баллон с исправным игольчатым вентилем. Эта деталь позволит точно контролировать количество масла, которое будет заливаться в бак.

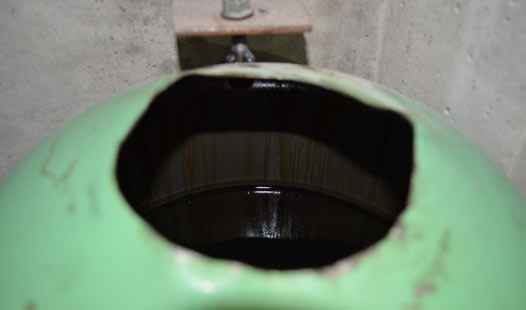

В нижней части баллона для фреона следует сделать отверстие, через которое будет поступать отработанное масло.

Шланг, один конец которого подключен к вентилю, другим концом присоединяется к баку. В самой емкости также нужно сделать отверстие, через которое планируется подача масла в печь.

Как пользоваться печью из газового баллона?

Правила использования устройства такие же, как и для стандартных печей. В поддон наливают масло так, чтобы его слоем было покрыто днище. Затем кусок поролона пропитывают бензином и помещают на поддон, чтобы нижний конец оказался в топливе.

После этого осторожно открывают вентиль, который подключен к резервуару с маслом. Струя, поступающая в печь, должна быть очень тонкой.

Внимание! Даже когда печь начала стабильно работать, время от времени необходимо контролировать слой масла на дне.

Остановить печь тоже просто. Вентили просто перекрывают. Сначала прекращается подача масла, а потом постепенно остывает корпус устройства.

Видео – Печь на отработанном масле, изготовленная самостоятельно

https://youtube.com/watch?v=8q5__HYXrKI

Правила безопасной эксплуатации печки на отработанном масле

Ввиду особенностей работы отопительного устройства, при его эксплуатации необходимо четко соблюдать правила техники безопасности.

Поскольку такая печь является дополнительным фактором риска, то в помещении необходимо постоянно держать наготове огнетушитель.

Когда разжигают печь, поверх масла наливают легковоспламеняющуюся жидкость — бензин, растворитель.

Внимание! Нельзя легковоспламеняющиеся продукты заливать в бак вместо топлива.

Не допускается:

• поливать раскаленный корпус печи водой, чтобы остудить его;
• закрывать перфорацию трубки;
• прекращать работу отопительного прибора другими средствами, кроме углекислотного огнетушителя.

Если обнаружены сбои в работе печи, подачу масла прекращают, ждут, когда пламя погаснет и устраняют неполадки.

Внимание! В используемом топливе не должно содержаться воды. В противном случае возможно масло может вытечь из резервуара и загореться.

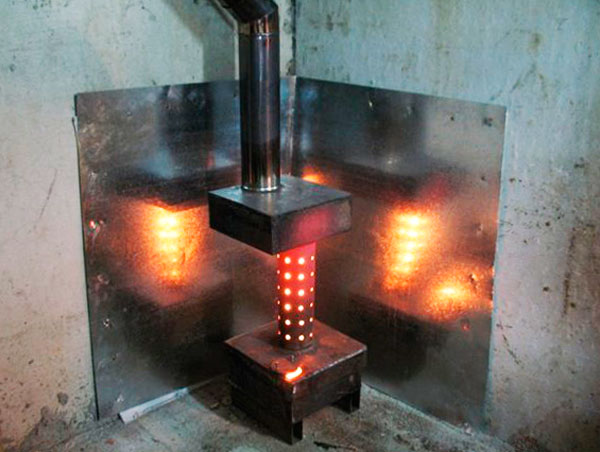

При работе корпус прибора сильно нагревается, особенно верхний барабан и начальный участок дымохода. Это необходимо учитывать при подливе масла в работающую печь.

Экологические аспекты использования печей на отработанном масле

Использование печей на отработанном масле вызывает множество вопросов, связанных с экологическими аспектами. В первую очередь, стоит отметить, что отработанное масло, как правило, является отходом, который требует правильной утилизации. Однако, при правильном подходе, его можно использовать как альтернативный источник энергии, что может значительно снизить негативное воздействие на окружающую среду.

Одним из главных преимуществ использования печей на отработанном масле является возможность переработки отходов. Вместо того чтобы выбрасывать отработанное масло, его можно использовать для обогрева помещений, что способствует уменьшению количества отходов, попадающих на свалки. Это, в свою очередь, снижает нагрузку на экологическую систему и помогает сохранить природные ресурсы.

Тем не менее, важно учитывать, что сжигание отработанного масла может выделять вредные вещества в атмосферу. При неправильной эксплуатации печи или использовании некачественного масла, в процессе горения могут образовываться токсичные соединения, такие как диоксины и фураны. Поэтому необходимо строго следовать рекомендациям по эксплуатации печи и использовать только очищенное отработанное масло, которое прошло соответствующую фильтрацию.

Кроме того, стоит обратить внимание на конструкцию печи. Современные печи на отработанном масле часто оснащены системами фильтрации и очистки дымовых газов, что позволяет значительно снизить уровень выбросов вредных веществ. Такие устройства могут включать в себя каталитические нейтрализаторы и фильтры, которые задерживают частицы и токсичные соединения, прежде чем они попадут в атмосферу.

Также важно учитывать, что использование печей на отработанном масле может быть экономически выгодным. Снижение затрат на отопление за счет использования бесплатного или низкозатратного топлива может стать значительным преимуществом для владельцев частных домов и производственных помещений. Однако, перед тем как принимать решение о переходе на такой вид отопления, необходимо тщательно изучить все аспекты, включая возможные экологические риски и требования к утилизации отходов.

В заключение, использование печей на отработанном масле может стать эффективным и экологически безопасным решением при условии соблюдения всех норм и правил. Важно помнить о необходимости правильной фильтрации масла, а также о регулярном обслуживании печи для минимизации негативного воздействия на окружающую среду. При ответственном подходе к этому вопросу, печи на отработанном масле могут стать не только источником тепла, но и способом рационального использования ресурсов.

Вопрос-ответ

Как выбрать подходящие материалы для печи на отработанном масле?

Для изготовления печи на отработанном масле лучше всего использовать жаропрочные металлы, такие как сталь или чугун. Также важно учитывать наличие термостойкой изоляции, чтобы минимизировать потери тепла и обеспечить безопасность. Рекомендуется использовать толстостенные трубы и листы, чтобы конструкция была прочной и долговечной.

Как обеспечить безопасность при использовании печи на отработанном масле?

Для обеспечения безопасности необходимо установить печь в хорошо проветриваемом помещении, вдали от легковоспламеняющихся материалов. Также важно использовать качественные фильтры для очистки отработанного масла перед его сжиганием, чтобы избежать выделения токсичных веществ. Регулярное обслуживание и проверка системы дымохода также помогут предотвратить опасные ситуации.

Каков принцип работы печи на отработанном масле?

Принцип работы печи на отработанном масле основан на сжигании масла в специальной камере сгорания. Масло подается в камеру, где оно распыляется и смешивается с воздухом, что обеспечивает эффективное сгорание. В результате выделяется тепло, которое используется для обогрева помещения или для других нужд. Важно правильно настроить подачу масла и воздуха для достижения оптимальной эффективности.

Советы

СОВЕТ №1

Перед началом сборки печи на отработанном масле, тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть все под рукой, чтобы избежать перерывов в процессе работы и обеспечить безопасность.

СОВЕТ №2

Обратите внимание на систему вентиляции. Печи на отработанном масле могут выделять вредные вещества, поэтому важно обеспечить хороший воздухообмен в помещении, где будет установлена печь.

СОВЕТ №3

При выборе конструкции печи, учитывайте ее размеры и мощность в зависимости от ваших потребностей. Не забывайте, что печь должна быть безопасной и соответствовать всем нормам и стандартам.

СОВЕТ №4

Регулярно проверяйте и обслуживайте печь, чтобы избежать накопления отложений и обеспечить ее эффективную работу. Это поможет продлить срок службы устройства и повысить его безопасность.
