В этой статье рассмотрим процесс постройки кирпичной печи своими руками, которая станет надежным источником тепла для вашего дома. Вы узнаете о необходимых материалах, инструментах и этапах кладки, а также получите схемы порядовки для выполнения работ. Печь обеспечит комфортную температуру в холодное время года и станет стильным элементом интерьера, а также поможет сэкономить на отоплении. Следуя нашей пошаговой инструкции, вы сможете создать функциональную и долговечную отопительно-варочную печь, которая прослужит вам многие годы.

Конструктивные элементы печей

Каждая кирпичная печь, независимо от её формы и используемой схемы кладки, состоит из ряда общих конструктивных компонентов, которые можно найти во всех вариантах.

Создание кирпичной печи своими руками — это не только практичный, но и увлекательный процесс, который требует внимательного подхода и знаний. Эксперты отмечают, что правильная схема порядовки является ключевым элементом успешного строительства. Она позволяет избежать ошибок в конструкции и обеспечивает эффективное отопление. Пошаговая инструкция, включающая подготовку фундамента, выбор кирпича и правильное размещение дымохода, значительно упрощает задачу. Специалисты рекомендуют тщательно изучить материалы и технологии, чтобы обеспечить долговечность и безопасность печи. Кроме того, важно учитывать особенности климатических условий и размеры помещения, что поможет достичь оптимального результата.

https://youtube.com/watch?v=FEfzO_CG7tA

Фундамент

Основание всего устройства печи, на который она опирается. В зависимости от типа и размеров, печь из кирпича может достигать веса двух-трёх тонн. Такую большую нагрузку нельзя распределять на полы. Ни столбчатый, ни свайный, ни ленточный фундамент не предполагают такой нагрузки. Единственным вариантом, когда можно обойтись без сооружения специального основания, является плитный монолит. В остальных случаях фундамент под печь должен быть сооружён отдельно от существующего. Связывать их между собой не рекомендуют, так как разность в нагрузке может в дальнейшем привести к деформации.

Интересные факты

Вот несколько интересных фактов о постройке кирпичной печи своими руками:

1. Древние традиции: Кирпичные печи используются человечеством на протяжении тысячелетий. Первые печи были построены в Древнем Египте и Месопотамии, где они использовались не только для отопления, но и для обжига керамики и приготовления пищи. Современные технологии и материалы лишь улучшили эти древние конструкции.

2. Эффективность отопления: Правильно спроектированная и построенная кирпичная печь может эффективно сохранять тепло. Благодаря своей массе, кирпичи накапливают тепло и медленно его отдают, что позволяет поддерживать комфортную температуру в доме даже после того, как огонь в печи погас.

3. Индивидуальный подход: Схемы порядовки кирпичных печей могут варьироваться в зависимости от назначения и размеров помещения. Существует множество различных моделей, от классических русских печей до современных каминов, что позволяет каждому мастеру адаптировать проект под свои нужды и предпочтения. Пошаговая инструкция по строительству может включать в себя не только технические аспекты, но и элементы дизайна, что делает процесс создания печи творческим и увлекательным.

Массив

Массивом называют конструкцию печи, которая делится на несколько элементов. На фундамент, после укладки гидроизоляционного слоя, устанавливается основание. Оно отделяет фундамент от топки и состоит из нескольких сплошных кирпичных слоев. Эти слои защищают нижнюю часть печи от перегрева, одновременно прогревая полы. Над основанием располагается топливник – это зона, где происходит сжигание дров или угля.

Топливник включает в себя топочную камеру и поддувало, каждая из этих частей оснащена дверцей соответствующего размера. Дрова загружаются через топочную дверцу, а через поддувальную дверцу удаляются сажа, зола и пепел, а также создается тяга. Топочная камера и поддувало (также известное как зольник) разделены колосниковой решеткой, на которой располагается загруженное топливо. Воздух, проходя через поддувало, раздувает пламя снизу, а тепло и продукты горения выводятся в дымоход. Колосниковая решетка изготавливается из прочного чугуна, чтобы выдерживать длительное воздействие высоких температур.

Дальнейшая конструкция зависит от типа печи. Она может быть оснащена варочной панелью, духовым шкафом, конфорками, а также теплыми нишами или лежанкой. Многие из этих функций могут быть объединены в одном устройстве. Вывод горячих газов и тепла от топки к дымоходу осуществляется через каналы, схемы которых могут быть разнообразными.

Видео – Подробная кладка печи из кирпича

Если печь кладут лишь для готовки, то каналы выкладывают так, чтобы после нагрева варочной поверхности и духовки тепло свободно ушло в дымоход. Отопительная печь не имеет приспособлений для приготовления еды, зато снабжена несколькими дымооборотами. Раскалённый воздух, проходя по ним, сильнее нагревает саму печь, которая отдаёт тепло в помещение. Наибольшее распространение получили комбинированные печи, где приспособления для готовки соединяются с изогнутыми каналами или печной грубой. Такую печь располагают в середине дома, чтобы в каждую комнату выходила часть печного массива.

https://youtube.com/watch?v=I4up-2P_lkc

Дымоход

Цены на различные виды дымоходов

Дымоходы

После того, как воздух и угарные газы огибают все извивы каналов, они выводятся в дымоход – трубу, которая выходит наружу. У кирпичных печей труба также делается кирпичной, а вывод её чаще всего осуществляют через крышу. Сейчас большое распространение получили сборные дымоходы круглого сечения на замках.

Сделаны они по принципу сэндвича: между внутренней и наружной трубами разного диаметра проложен слой плотного термостойкого утеплителя. Такая труба очень проста в монтаже и чистке: замковые соединения разбираются, засорённый участок очищается, потом вся система собирается заново. Правда, для соединения кирпичной печи с таким дымоходом потребуется переходник.

Различные типы печей своими руками

Если вы планируете самостоятельно построить печь, важно заранее определить, какие функции она должна выполнять. Если ваша цель — обогрев дома, можно обойтись без варочной поверхности и духовки. Такой вариант будет менее эффективен в плане быстрого прогрева помещения, но его конструкция окажется более простой и надежной на протяжении многих лет.

Если в вашем доме нет других кухонных приборов, стоит рассмотреть возможность создания комбинированной печи. В обоих случаях вам понадобится сложный дымоход или даже многоканальная система, чтобы тепло дольше оставалось в печном массиве и передавалось кирпичной кладке. В условиях сурового климата теплая лежанка или полати могут стать единственным уютным местом для отдыха в холодные зимние месяцы. Банные печи, как правило, меньше и проще в конструкции, их отличает наличие решетки или сетки в каменке, что способствует лучшему испарению воды.

Материалы и инструменты для кладки печи из кирпича

Кирпичные печи хороши тем, что для их сооружения не требуется какого-то специфического инструмента. Основной материал – кирпич, ему стоит уделить большое внимание. Для кладки печи используют два вида кирпича: красный керамический полнотелый и шамотный.

Белый силикатный кирпич использовать нельзя: он боится высоких температур и через непродолжительно время трескается и рассыпается. Керамические изделия проходят обжиг и поэтому термостойки. Шамотный кирпич используют в областях самых высоких температур: топки, топливника, начала дымоходного канала. Шамот имеет цвет от желтоватого до сероватого, всегда полнотелый, с соответствующим клеймом.

Таблица 1. Некоторые характеристики разных марок огнестойкого кирпича для футеровки топливника.

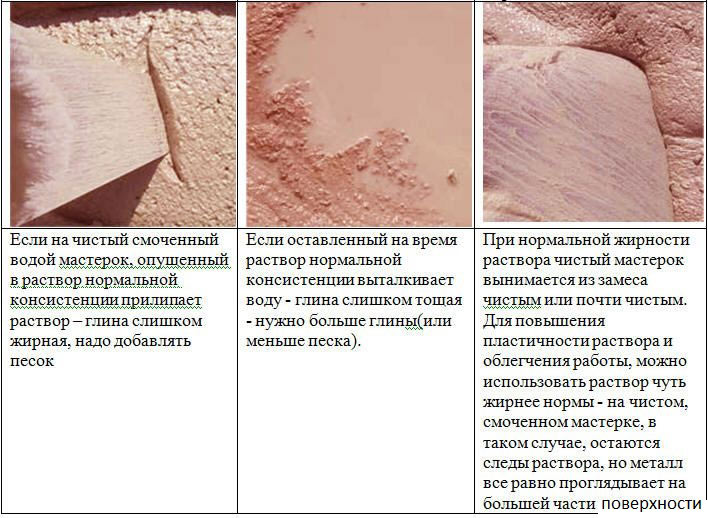

С раствором всё также обстоит достаточно просто. Он изготавливается на основе глины, воды и песка. Цемент не используется при кладке массива. Глину можно приобрести у печников, а можно добыть и самому. Особенно просто это сделать жителям областей с глинистыми почвами. Для добычи глины достаточно выкопать яму-колодец 1- 1,5 метра глубиной, но её качество будет ниже. А вот в открытых карьерах или на крутых берегах рек и озёр глина высочайшего качества.

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

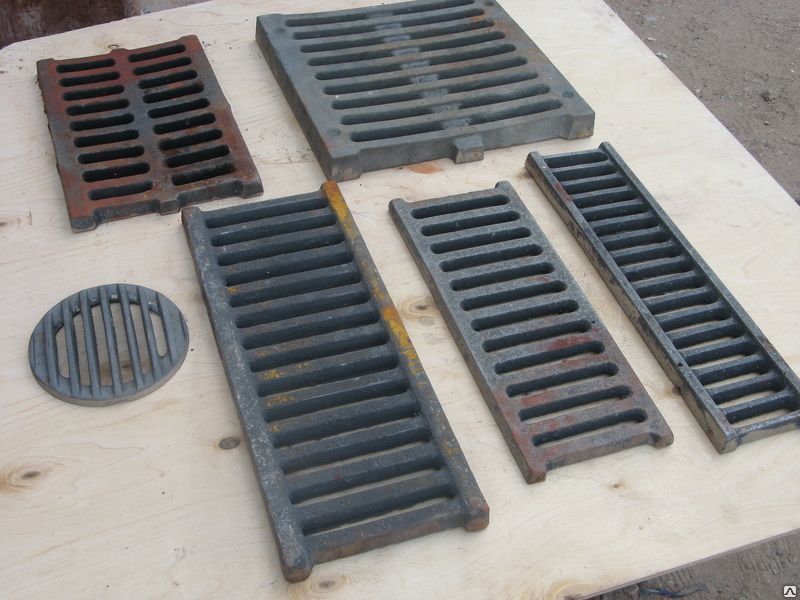

Обратите особое внимание на металлические компоненты печи: дверцы поддувала, топки и духового шкафа, колосниковую решётку и варочную панель. Колосники изготавливаются из толстого чугуна, в то время как стальные колосники быстрее выходят из строя. Оптимально, если колосники укладываются по одному, а не жестко фиксируются, что позволит заменять их по мере необходимости, если какой-то из них треснет или выгорит. Дверцы топки и поддувала также рекомендуется делать из чугуна.

Стекло в дверце топки не является обязательным элементом, если вам не важен эстетический вид языков пламени. Дверцу духовки можно заказать как из чугуна, так и из стали — здесь температура ниже, и сталь не пострадает, если её толщина составит не менее 3 мм. В дымоходе обязательно должны быть установлены очистные дверцы, которые можно изготовить из тонкого стального листа толщиной 1 мм. При установке дверок стоит запастись асбестовым негорючим шнуром.

Некоторые печники укрепляют печь каркасом из стальных уголков, которые свариваются после завершения кладки. Это повышает прочность конструкции, но может негативно сказаться на её внешнем виде. При правильной кладке такие меры предосторожности не являются обязательными.

Печная труба в области чердака укладывается из кирпича на цементном растворе. На том же растворе заливается фундамент под любую печь. Здесь нет строгих правил: чем выше марка цемента, тем меньше его нужно добавлять в раствор. Обычно на фундаментную плиту укладывают слой гидроизоляции.

Инструменты для кладки кирпичного отопителя на дровах или угле:

• Кельма (мастерок) – треугольная, с небольшим уплощением на конце, предназначенная для каменщиков. С её помощью накладывают раствор и простукивают кирпич для его правильного размещения.

• Молоток каменщика – с одной стороны обычная бита, а с другой — укос, как у кирки. Удобен для отбивания выступающих частей кирпича. Требует навыков в использовании.

• Отвес – тонкий, но прочный тросик или шпагат с грузиком на конце. С его помощью устанавливается вертикаль для выравнивания стен печи.

• Строительный уровень – алюминиевый с пузырьком. Рекомендуется выбирать длину 1,5 метра: меньший будет недостаточен, а с более длинным работать неудобно.

• Углошлифовальная машина (болгарка) – используется для резки и раскроя кирпича. Кроме алмазного круга по камню, подготовьте отрезной круг по металлу, если планируете изготавливать маленькие дверцы самостоятельно. Лучше всего использовать болгарку с большим диаметром круга — 230 мм.

Видео – отопительно варочная печь своими руками

https://youtube.com/watch?v=OWYD1JKRnuI

Отопительно-варочная печь из кирпича: порядовка и пошаговая инструкция

Цены на огнеупорный кирпич

Огнеупорный кирпич

Массив отопительно-варочной печи состоит из таких конструктивных частей, как нижней части, которая выкладывается примерно до уровня пояса человека, и грубы или корпуса, в котором проложен дымоходный канал, который имеет два-три изгиба. В основании устраивают топливник с топкой и поддувалом, рядом с ним – духовку (по желанию), а сверху – варочную панель.

Шаг 1. Фундамент. Он должен быть обязательно. Повезло тем, у кого дом стоит на монолитной плите. Тогда достаточно снять чистовой пол. В случае свай, столбов с ростверком или мелкозаглубленной ленты делают отдельный от основного фундамент. Роют прямоугольную яму, чтобы ширина каждой стороны была больше основания печи на 30 см, потом выстилают гидроизоляцией и сбивают опалубку. Армируют стекловолоконными прутками или привычными стальными. Связывают проволокой так, чтобы получилось минимум два горизонтальных уровня. Шаг арматурной решётки должен составлять 40 – 50 см. Заливают бетоном в соотношении 1:3:4 (цемент/песок/щебень) для марки М 300 и 1:4:5 для марки М400. После высыхания и минимум месячной усадки фундамент гидроизолируют.

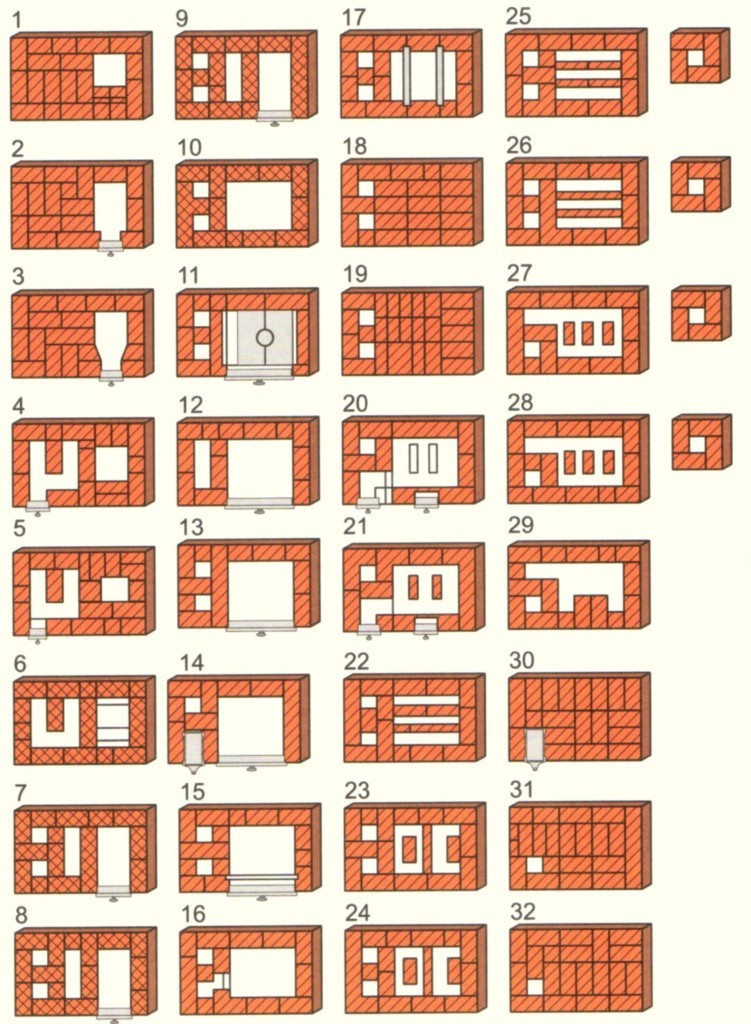

Шаг 2. Далее складывают массив. В кладке пользуются графической порядовкой. Кирпичи просто выкладывают так, как на картинке. Совет бывалых печников: каждый ряд сначала укладывайте насухую, то есть без раствора. Это поможет выявить, где кирпич нужно укоротить и подтесать, проконтролировать уровень и другое. Раствор готовят, замочив глину в воде. После этого добавляют вдвое большую часть песка. Жирность раствора определяют, взяв его на кельму и сбросив набранное обратно в ведро или бадью. Тощий раствор слетит с кельмы весь, не оставив следов. Жирный прилипнет, стряхнуть его будет трудно. Нормальной жирности упадёт с кельмы, но ставит на ней следы.

Шаг 3. Выложив два начальных ряда, монтируют дверцу поддувала, а над ней – топочную. Устанавливают на нихромовую проволоку, которую продевают в ушки дверцы и закручивают в спираль, концы которой изгибают и придавливают кирпичами следующих рядов.

Саму топку делают, ставя по бокам основания два стёсанных кирпича. На них укладывается колосниковая решётка, сверху кирпичи ставятся боком, формируя топку. Для этого лучше использовать шамотный кирпич, чтобы продлить эксплуатационный ресурс печи. На этом же этапе позади топки выкладывают начала трёх дымообводных каналов. На 1 0-м ряду выкладываются направляющие кирпичи, которые направляют газы и газы в каналы. Поверх одиннадцатого ряда кладут варочную поверхность.

Её лучше не делать сплошной, так как в результате многократных циклов нагрева и остывания даже чугун со временем трескается и лопается. Иногда применяют чугунные пластины, укладываемые встык. При поломке одной нет нужды менять всю поверхность. Современные фабричные плиты имеют ряд концентрических круглых крышек – конфорок, которые вставляются одна в другую. Это позволяет поместить миску или кастрюлю дном прямо в жар, что ускоряет время готовки. Щели между элементами компенсируют температурное сжатие и расширение.

В конечном итоге после выкладывание нижней части массива должны остаться только три канала для выхода дыма. Продолжайте кладку из обычного керамического кирпича, придерживаясь порядовки, чтобы все каналы были соединены в “змейку”. Не забудьте по бокам выложить прочистные каналы. Дверцы к ним маленькие и лёгкие и не требуют такого изощрённого крепления, как в топке.

Шаг 4. После массива ведут кладку дымохода. Он может быть нескольких типов – стеновой, насадной, коренной. Если печь выкладывается уже после постройки дома, обычно делают второй или третий варианты. Насадной дымоход вообще самый простой – он является продолжением печи и требует меньшего расхода кирпичей. Кладку выполняют поверх последнего ряда печи в месте, куда выходит последний изгиб дымооборотного канала.

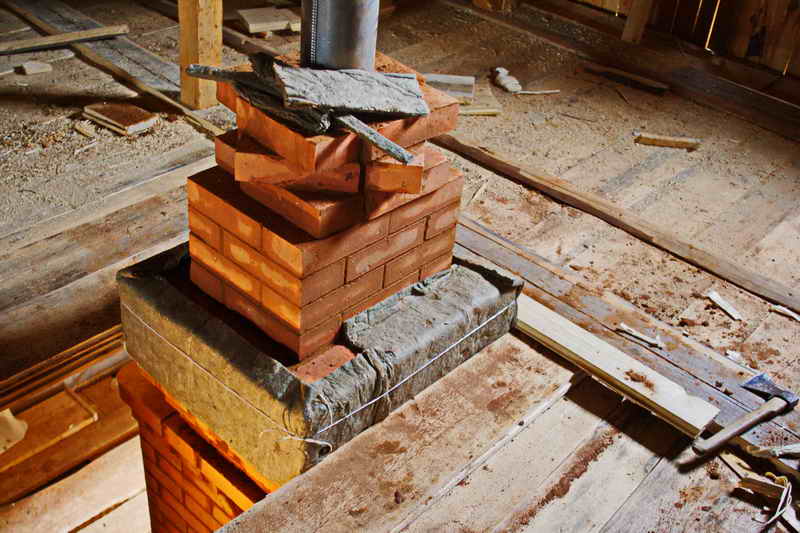

Ведут трубу через чердачное перекрытие, присоединив, перемещая крепления отвесов так высоко, насколько возможно, после выхода из крыши – со строительным уровнем. Труба, в отличие от массива, кладётся на цементный раствор, так как дым в этом месте уже отдал всё тепло и остыл. На выходе из кровли устанавливают фартук из кровельного железа с гидроизоляционной подложкой, чтобы не допустить протекание по стояку трубы. От монтажа колпака лучше воздержаться, по СНиПам его не рекомендуют.

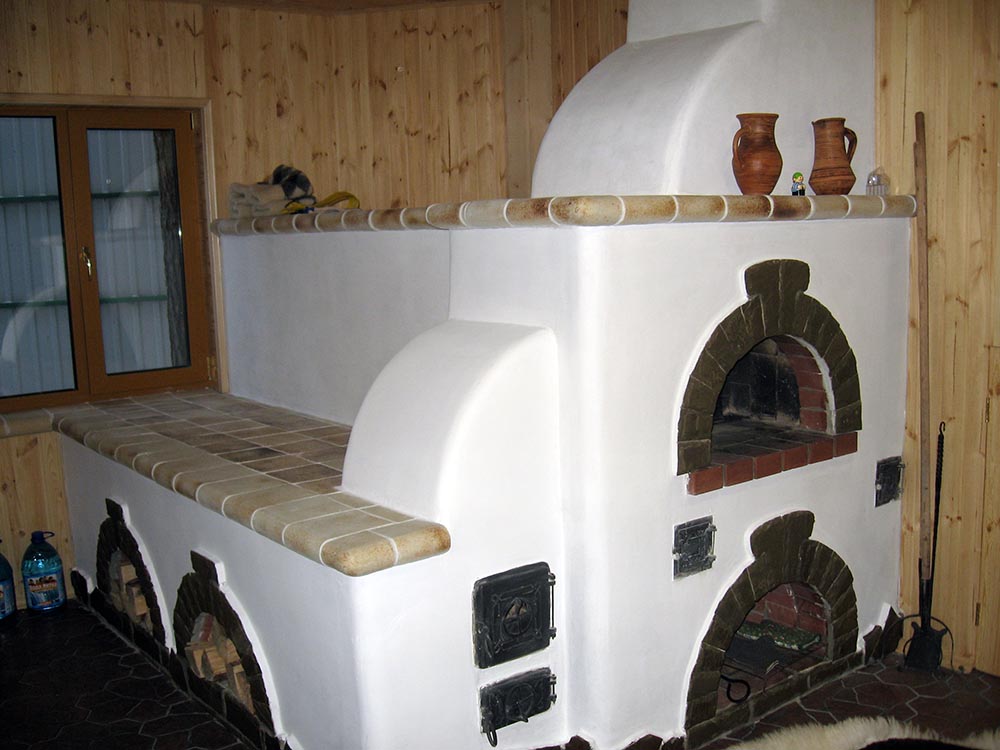

Печь с лежанкой своими руками

Представляя печь с лежанкой, многие думают о традиционной русской печи, обладающей уникальными характеристиками и требующей профессиональных навыков для её укладки. Однако, на самом деле, лежанку можно организовать и в отопительно-варочной печи. Основная задача заключается в том, чтобы на этапе укладки первых рядов создать дополнительное «пристроение» к основному массиву печи, обеспечив его дымообводным каналом.

Фундамент для печи с лежанкой должен повторять контуры всей конструкции и выступать за её будущие границы на 30 см. Расположение лежанки зависит от планировки помещений. Если печь располагается на стыке комнат и заменяет часть внутренней стены, то лежанку следует размещать с той стороны, которая противоположна фасаду печи, где находятся топка, поддувало и варочная панель. В таком случае лежанка может находиться в одной комнате, например, в спальне или гостиной, а фасад печи будет в кухне. Если же печь установлена у глухой наружной стены и помещение одно, то лежанку размещают сбоку от основного массива печи.

Дымовой канал должен быть горизонтальным, что обеспечит хорошую тягу, а с внешней стороны лежанки необходимо установить дверцы для очистки от сажи. Все углы конструкции должны быть скруглены, чтобы предотвратить задержку частиц копоти и обеспечить свободный проход дыма через массив лежанки. Порядок укладки верхней части печи практически не отличается от других типов печей.

Кирпичная печь в баню

Банная печь отличается от обычной теми функциями, которые на неё возложены, и условиями эксплуатации. Она меньше и проще устроена. Дымовые каналы не такие извилистые, потому что получаемого жара вполне хватает для прогрева бани. Вместо духовки и варочной поверхности в банной печи устраивают бак для нагрева воды и каменку. Каменку делают как раз на месте варочной панели. По краям сооружают сетку либо решётку. Сажать камни на глину не рекомендуется.

Бак для воды обычно делают сбоку от топки. Во внешней стенке предусматривают краник. В месте примыкания бака к стенкам массива он обматывается асбестовым шнуром. В верхушке бака делают клапан для долива воды. Если хотите закрыть этот клапан крышкой, не делаёте её сплошной. При сильном нагреве вода может закипеть, и пар должен свободно выходить наружу. Топить печь с пустым баком не стоит – это термическая нагрузка на швы, да и нагаром изнутри начнёт покрываться.

Так же вам может быть интересна наша статья о других вариантах печи: Печка для дачи на дровах: недорогие варианты изготовления своим руками, как выбрать эффективную печь.

Уход и обслуживание печи из кирпича

Уход и обслуживание печи из кирпича – важные аспекты, которые обеспечивают долговечность и эффективность работы отопительного устройства. Правильное обслуживание не только продлевает срок службы печи, но и гарантирует безопасность эксплуатации. Рассмотрим основные моменты, на которые стоит обратить внимание.

Регулярная чистка дымохода

Одним из ключевых моментов в обслуживании печи является регулярная чистка дымохода. Накопление сажи и копоти может привести к снижению тяги и даже к пожару. Рекомендуется проводить чистку не реже одного раза в год, а в период активного использования – дважды. Для этого можно воспользоваться специальными щетками или вызвать профессионалов.

Проверка состояния кирпичной кладки

Кирпичная кладка печи должна быть в хорошем состоянии. Регулярно осматривайте швы между кирпичами на наличие трещин или разрушений. Если вы заметили повреждения, их следует немедленно заделать специальным раствором, чтобы избежать дальнейшего разрушения конструкции.

Уход за топкой

Топка печи требует особого внимания. После каждого использования необходимо очищать ее от остатков золы и углей. Это не только улучшает тягу, но и предотвращает появление неприятных запахов. Также стоит периодически проверять состояние дверцы топки и уплотнителей, чтобы избежать утечек тепла.

Контроль за температурным режимом

Важно следить за температурным режимом работы печи. Перегрев может привести к трещинам в кирпичной кладке и другим повреждениям. Используйте термометры для контроля температуры и старайтесь не превышать рекомендуемые значения.

Профилактика и ремонт

Профилактические меры помогут избежать серьезных поломок. Если вы заметили, что печь стала плохо топиться или появились трещины, не откладывайте ремонт. В некоторых случаях может понадобиться замена отдельных кирпичей или даже целых участков кладки. Лучше всего проводить такие работы в межсезонье, когда печь не используется.

Сезонное обслуживание

Перед началом отопительного сезона рекомендуется провести полное обслуживание печи. Это включает в себя чистку дымохода, осмотр кладки, проверку состояния топки и дверок. Также стоит проверить наличие необходимых инструментов для работы с печью, таких как щетки, лопаты и ведра для золы.

Следуя этим рекомендациям, вы сможете обеспечить надежную и безопасную работу вашей кирпичной печи, а также продлить ее срок службы. Уделяйте внимание уходу и обслуживанию, и ваша печь будет служить вам верой и правдой на протяжении многих лет.

Вопрос-ответ

Как выбрать место для установки кирпичной печи?

При выборе места для установки печи необходимо учитывать несколько факторов: удаленность от горючих материалов, доступ к дымоходу, а также возможность подключения к системе отопления. Лучше всего размещать печь в центре дома для равномерного распределения тепла. Также важно учитывать вентиляцию и возможность доступа для обслуживания.

Какие материалы понадобятся для строительства печи?

Для строительства кирпичной печи вам понадобятся: огнеупорные и обычные кирпичи, цемент, песок, огнеупорная глина, арматура для усиления конструкции, а также инструменты, такие как мастерок, уровень, лопата и ведро. Не забудьте также о дымоходе и необходимых элементах для его установки.

Сколько времени займет строительство печи своими руками?

Время, необходимое для строительства печи, зависит от ее сложности и вашего опыта. В среднем, на возведение простой печи может уйти от нескольких дней до нескольких недель. Важно не спешить и тщательно следовать порядовке, чтобы обеспечить надежность и долговечность конструкции.

Советы

СОВЕТ №1

Перед началом строительства печи из кирпича тщательно изучите все необходимые материалы и инструменты. Убедитесь, что у вас есть качественный огнеупорный кирпич, цемент, песок и другие компоненты, которые могут понадобиться для кладки. Это поможет избежать задержек в процессе работы.

СОВЕТ №2

Обязательно ознакомьтесь с порядовкой печи, которая включает в себя последовательность укладки кирпичей. Правильная схема поможет вам избежать ошибок и обеспечит надежность конструкции. Рекомендуется сделать предварительный чертеж или схему, чтобы визуализировать процесс.

СОВЕТ №3

При кладке кирпичей используйте специальный раствор для печей, который обеспечивает хорошую адгезию и термостойкость. Не забывайте о правильной вентиляции и дымоходе, чтобы избежать проблем с дымом и обеспечить эффективное отопление.

СОВЕТ №4

После завершения строительства дайте печи время для высыхания и отверждения раствора. Не спешите использовать печь сразу после кладки, так как это может привести к трещинам и другим повреждениям. Лучше всего подождать несколько недель перед первым разжигом.
