Подключение стиральной машины к электросети — важный этап, требующий внимательности и соблюдения правил безопасности. В статье представлена инструкция по подключению стиральной машины самостоятельно, а также типовые ошибки, которые могут возникнуть. Вы узнаете о мерах предосторожности, что поможет избежать неприятностей и обеспечить надежную работу устройства. Также включены схемы подключения и наглядные материалы для упрощения процесса.

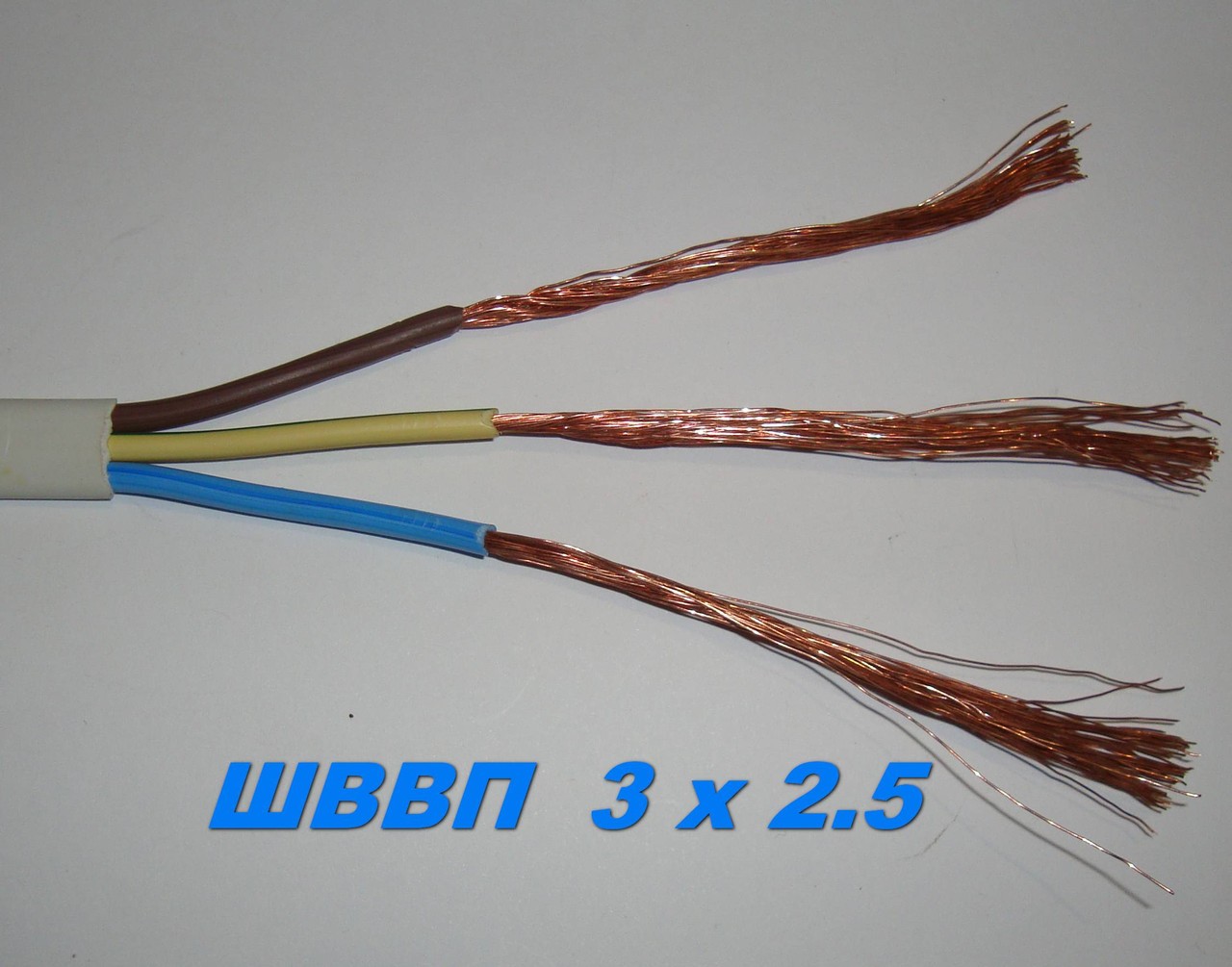

Расчет сечения провода

Первым шагом в процессе подключения стиральной машины является расчет сечения проводов, которые будут использоваться для подключения розетки или автомата. Выбор диаметра сечения зависит от максимальной нагрузки на электросеть, то есть от мощности, которую устройство может потреблять (это значение указывается в киловаттах или вольт-амперах). Информацию о характеристиках конкретной стиральной машины можно найти в ее технической документации.

Рекомендуется следовать следующей схеме.

Таблица 1. Схема расчета сечения проводов.

Большинство современных бытовых стиральных машин потребляют от 2 до 3,5 кВт. Указанная таблица актуальна только для напряжения 220 В. Стиральные машины, требующие подключения к 380 В, не предназначены для использования в домашних условиях.

Можно ли использовать провод с большим сечением, чем указано в таблице? Хотя это может привести к дополнительным расходам, такой подход вполне допустим. Главное – прокладывать его через кабель-канал, внутренний объем которого не должен быть заполнен более чем на 60% (это необходимо для обеспечения нормального теплоотведения, что соответствует стандартам СНиП).

Подключение стиральной машины к электросети требует внимательности и соблюдения определённых правил. Эксперты подчеркивают, что правильная схема подключения включает использование отдельной розетки с заземлением, что обеспечивает безопасность эксплуатации устройства. Часто встречаемой ошибкой является подключение стиральной машины через удлинитель или многорозетку, что может привести к перегрузке и короткому замыканию. Также важно учитывать мощность устройства: при превышении допустимой нагрузки могут возникнуть проблемы с электросетью. Специалисты рекомендуют проверять состояние проводки и использовать качественные материалы для подключения, чтобы избежать потенциальных рисков и продлить срок службы стиральной машины.

Что будет если провод окажется тонким?

Если провод будет тонким, то:

1. Есть вероятность перегрева подведенного кабеля, из-за чего расплавится его изоляция, в дальнейшем может возникнуть короткое замыкание.
2. Из-за постоянного перегрева повредятся чистовые отделочные материалы (даже если провод смонтировать в кабель-канале, штукатурка при этом нередко покрывается трещинами, а на обоях проступают темные пятна).
3. Повышенная нагрузка на клеммные соединения (в щитке, непосредственно в розетке или автомате).

В остальном же использование слишком тонкого провода для подачи питания – это нарушение правил пожарной безопасности. Активная эксплуатация такой электросети действительно может стать причиной короткого замыкания и последующего пожара.

Интересные факты

Вот несколько интересных фактов о подключении стиральной машины к электросети:

1. Схема подключения: Правильная схема подключения стиральной машины включает в себя не только подключение к электросети, но и заземление. Это важно для безопасности, так как заземление помогает предотвратить поражение электрическим током в случае неисправности устройства. В большинстве современных моделей предусмотрены специальные заземляющие контакты.

2. Типовые ошибки подключения: Одна из самых распространенных ошибок — это использование удлинителей или многократных розеток для подключения стиральной машины. Это может привести к перегреву проводки и даже к пожару. Рекомендуется подключать машину напрямую к отдельной розетке, которая соответствует требованиям по мощности.

3. Энергетическая эффективность: Современные стиральные машины имеют различные классы энергоэффективности. При правильном подключении и использовании можно значительно снизить потребление электроэнергии. Например, использование режима стирки при низких температурах и полная загрузка машины помогут сэкономить не только электроэнергию, но и воду.

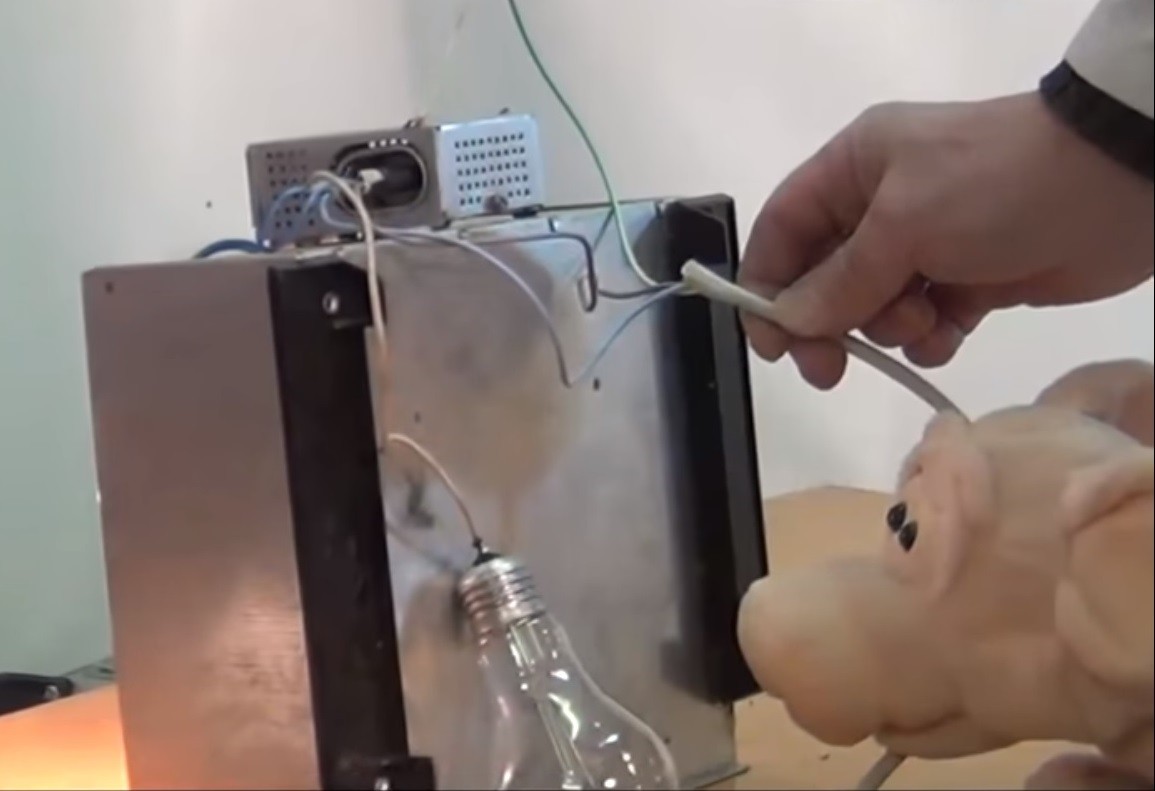

Наличие заземления

Обеспечение заземления для стиральной машины является необходимым условием. Это требование прописано как в технической документации, так и в инструкциях по установке. Отсутствие заземления может привести к тому, что статическое электричество, возникающее в барабане автоматической машины, будет «пробивать» на корпус устройства и даже на водопроводные трубы и краны, особенно если они выполнены из металла.

Кроме того, статическое напряжение может негативно сказаться на чувствительных внутренних компонентах стиральной машины. Наиболее уязвимыми являются платы управления, ремонт которых может стоить почти половину цены нового устройства. Также стоит отметить, что подключение стиральной машины к электросети без заземления является нарушением условий гарантии. В случае поломки, даже если она произошла из-за заводского дефекта, производитель может отказать в ремонте.

Какое заземление необходимо использовать? Современным стандартом является TN-S. В старых многоквартирных домах в России часто встречается TN-C. Можно ли подключать стиральную машину к сети с таким типом заземления? Теоретически — да, но на практике такая защита будет недостаточной. В этом случае потребуется установка так называемого PEN-проводника (часто его называют «шиной»), который нужно разделить на каналы N (нулевой) и PE (под заземление). С этой задачей без труда справится любой квалифицированный электрик, так как самостоятельное выполнение таких работ запрещено и требует изменения конфигурации подключения в распределительном щите.

Что касается сечения провода для заземления, то в большинстве случаев достаточно 1 мм для медного провода и 2,5 мм для алюминиевого. Если используется стандартный трехжильный провод для подключения стиральной машины, его сечение должно соответствовать сечению питающей проводки.

Можно ли подключать заземление к водопроводной трубе или батареям отопления? Ни в коем случае, так как это может привести к распространению статического электричества по всему водопроводу или отопительной системе в многоквартирном доме. Если проводка дополнительно оснащена устройством защитного отключения (УЗО), то использование такого нестандартного метода заземления приведет к его срабатыванию при включении стиральной машины.

Что делать в частных домах, где отсутствует заземление? В этом случае необходимо создать отдельное заземление для стиральной машины, к которому также можно подключить бойлер, насосную станцию и посудомоечную машину — устройства с высоким потреблением электроэнергии.

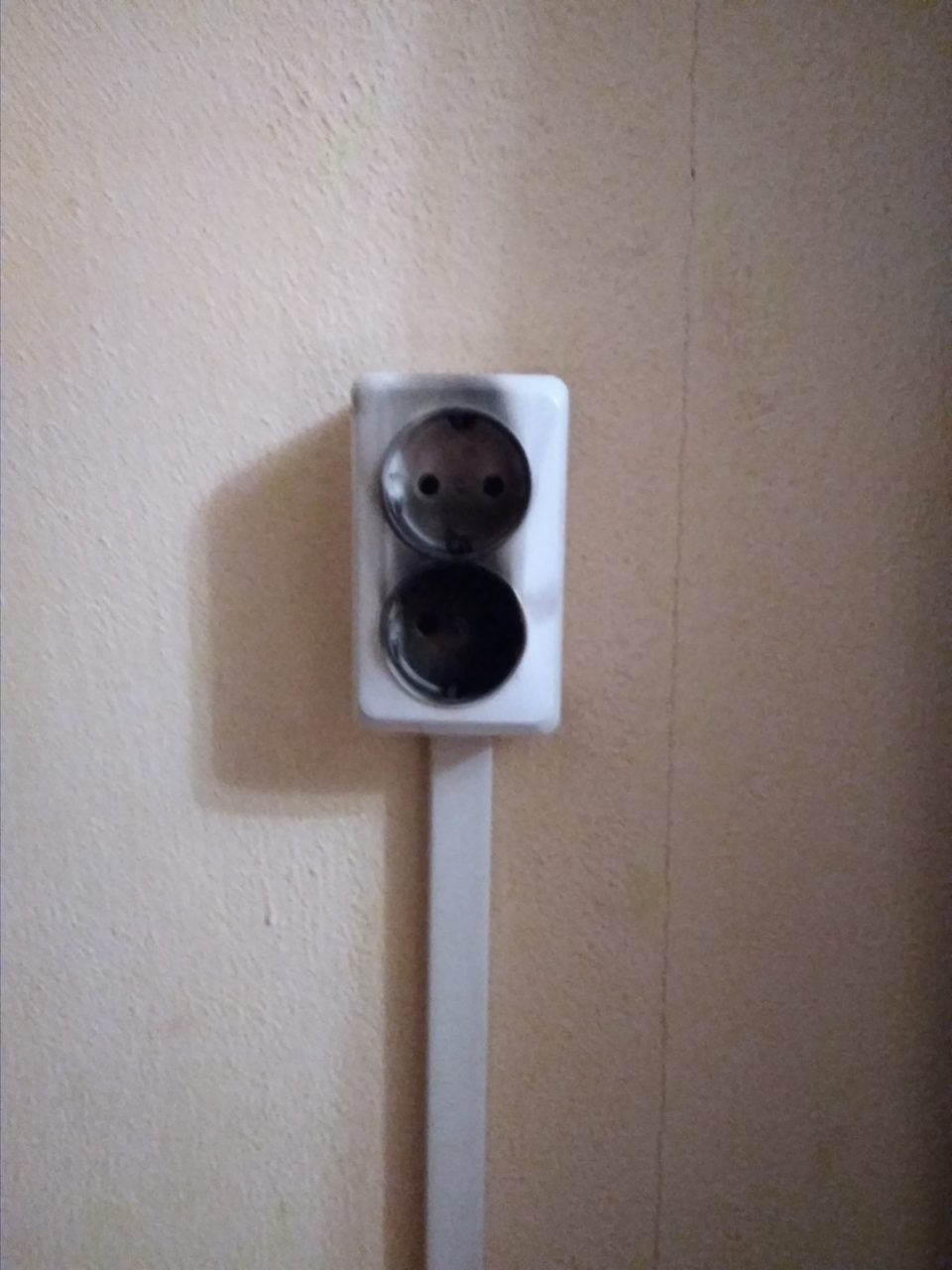

Выбор розетки

В 90% случаев стиральные машины устанавливаются в ванной комнате. А это – помещение с повышенной влажностью. Поэтому розетка требуется с повышенным классом влагозащиты. Рекомендуется придерживаться следующей схемы:

1. Розетка располагается на расстоянии до 0,6 метров от ванны/душа/мойки. Корпус розетки должен соответствовать нормативам IP X5 (вместо X будет стоять другое число – оно указывает на класс устойчивости к проникновению пыли и грязи внутри корпуса).
2. Розетка располагается на расстоянии от 0,7 до 2,4 метров. В этом случае корпус должен соответствовать нормативам IP X4.
3. Розетка располагается на расстоянии свыше 2,4 метров. Можно использовать обычную «бытовую» розетку.

Ещё один нюанс – следует отдавать предпочтение розеткам с керамическим, а не пластиковым корпусом. Они даже при коротком замыкании или сильном перегреве не плавятся, не загораются – это будет своего рода дополнительной защитой.

Можно ли вместо розетки устанавливать «автомат» (автоматический выключатель)? В принципе, можно, но в такой схеме есть несколько существенных недостатков:

• автомат необходимо заключать в дополнительный герметичный корпус, который будет защищать подключение от попадания брызг, влаги, грязи;
• автоматы устанавливаются только наружно, в стену их можно монтировать только закрывая гипсокартонном, для миниатюрных ванных комнат формирование дополнительной фальш-стены – не вариант;

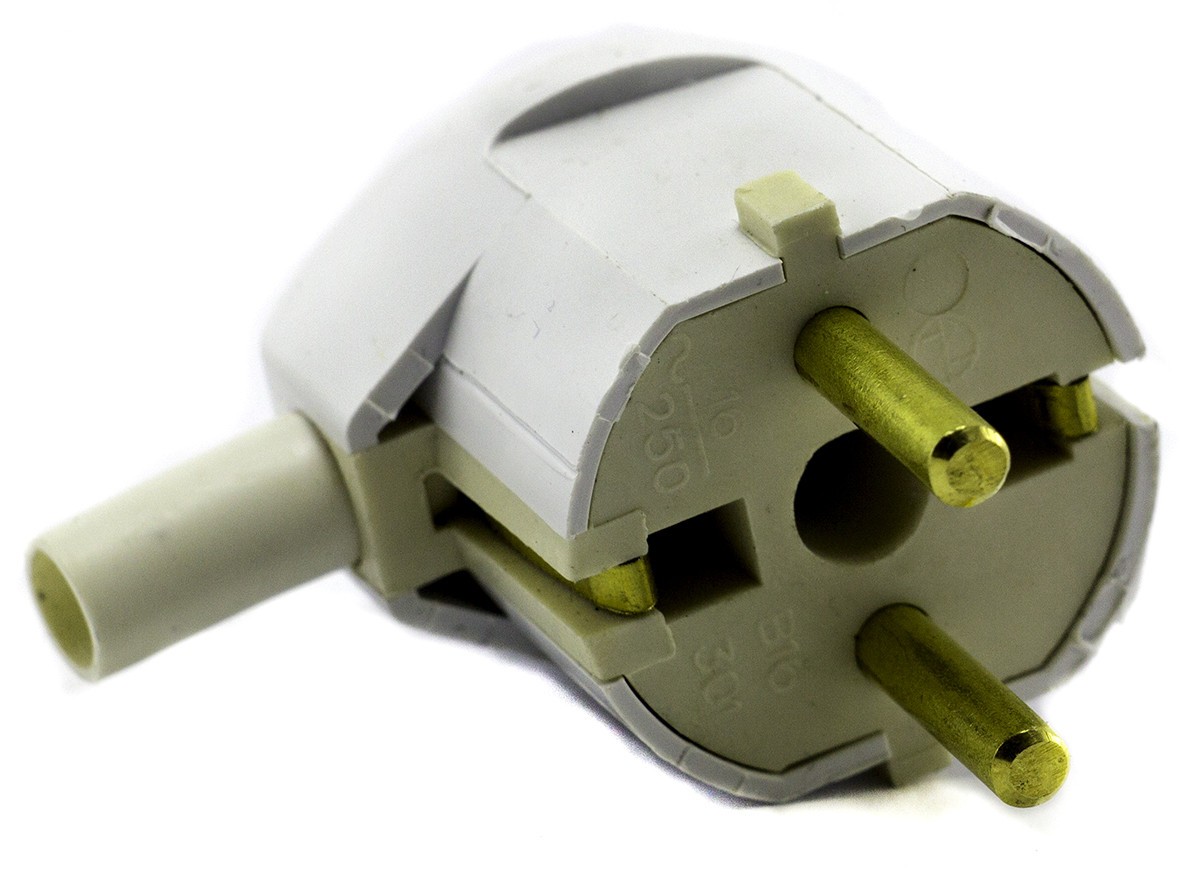

• по умолчанию в стиральных машинах имеется выход именно под розетку, для подключения через «автомат» приходится обрезать штекер вилки, из-за чего потребитель теряет гарантию (производитель получает право отказать в обслуживании, так как в конструкцию устройства внесены изменения).

Так что рекомендуется ставить именно розетки. Наличие защитной «шторки» на ней – не обязательно. А вот ставить так называемые «умные» розетки (с дистанционным управлением, измерением температуры проводки) – не следует. Из-за повышенных токов платы управления ими, как показала практика, часто выходят из строя.

Цены на влагозащитную розетка с заземлением

Влагозащитная розетка с заземлением

Допустимая нагрузка на розетку

При выборе розетки следует учитывать и допустимую пиковую нагрузку на неё. Большинство бытовых моделей рассчитаны на работу в сети 220 В. при силе тока в 16 А. Это означает, что максимальная мощность подключаемой к таковой розетке стиральной машины должна быть не выше 3,5 кВт. (220В*16А=3520 Вт). Если устройство потребляет от 3 кВт. и выше, то однозначно рекомендуется монтировать розетку с допустимой пиковой нагрузкой от 25 А. В этом случае риск перегрева контактов и самого корпуса исключаются.

Необходимо ли устройство защитного отключения (УЗО)?

В инструкции к стиральной машине не упоминается необходимость установки устройства защитного отключения (УЗО). Это связано с тем, что в развитых странах такие устройства устанавливаются по умолчанию в электрических щитах. В России ситуация обстоит иначе, и поэтому установка УЗО является обязательной.

Зачем нужно устройство защитного отключения? Его основная задача — отключение электропитания при обнаружении значительных «утечек» тока, что может привести к поражению электрическим током. Таким образом, если стиральная машина выйдет из строя или повредится изоляция кабеля, за который кто-то возьмется, УЗО сработает мгновенно, и питание будет отключено.

Какое УЗО следует выбрать для установки? Предельная нагрузка должна рассчитываться так же, как и для обычной розетки (указывается в амперах), а значение уставки должно составлять не более 30 mA. В противном случае существует риск, что УЗО не сработает при кратковременной утечке тока.

Рекомендуем ознакомиться с статьей, посвященной чистке стиральной машины с использованием лимонной кислоты для удаления накипи и загрязнений. В ней вы найдете информацию о преимуществах и недостатках лимонной кислоты, а также пошаговую инструкцию по чистке стиральной машины.

Цены на различные виды дифавтоматов

Дифавтомат

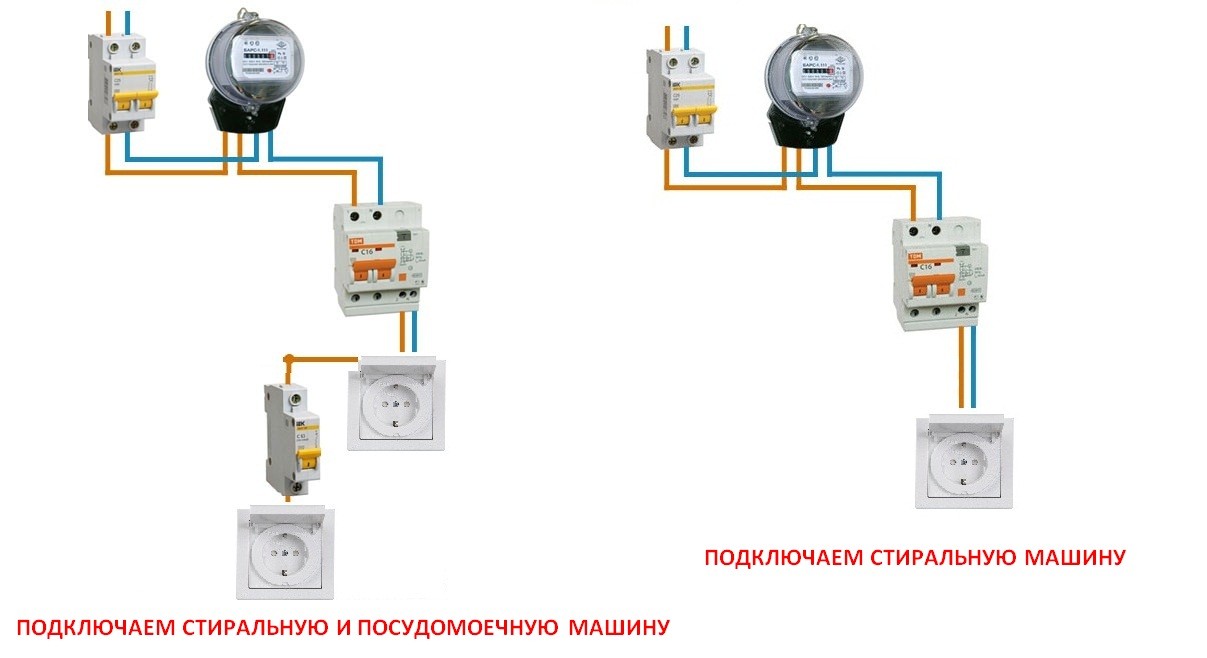

Схема подключения к электросети

Опытные электрики советуют устанавливать электропитание для стиральной машины отдельной группой, проложенной непосредственно от щитка. Не рекомендуется подключать к этой розетке другие устройства, такие как бойлеры, насосные станции или проточные водонагреватели. Кабель следует прокладывать через кабель-канал, при этом порядок подключения фазы и нуля не имеет значения.

Если создать отдельную группу питания для стиральной машины невозможно, можно сделать вывод из распределительной коробки. Важно обеспечить надежные соединения проводов в рамках разделяющих групп, обязательно используя клеммники. После тестового запуска стиральной машины необходимо внимательно проверить, не перегреваются ли места соединений в распределительной коробке. Для этого можно воспользоваться инфракрасным датчиком, тепловизором или термопарой. Если температура в любом месте превышает 70 градусов, это сигнализирует о возможных ошибках или недостатках в соединениях.

Еще один важный момент, который часто упускают из виду, – это наличие изоляции под стиральной машиной. В строительных магазинах можно найти специальные «коврики», которые служат как изоляторами, так и частично глушат вибрации корпуса. Это помогает предотвратить «прыжки» машины во время отжима на высоких оборотах. Кроме того, даже если на пол случайно попадет вода, это не приведет к короткому замыканию.

Совет! Не стоит использовать заземление от других групп розеток, так как это может вызвать статические разряды в сети и нарушить работу других бытовых приборов, особенно тех, которые чувствительны к статике: роутеры, ноутбуки, мобильные телефоны, компьютеры и телевизоры. Ноль также следует выводить отдельно. Это самый безопасный способ подключения.

Типовые ошибки при подключении стиральной машины

Самые распространенные ошибки, которые допускают при подключении стиральных машин к электросети, следующие:

1. Подключение без заземления. Даже если в таком состоянии машинка проработает не один год, то рано или поздно статика приведет к выходу из строя платы управления. В худшем случае – при касании к корпусу стиральной машины будет «бить током».
2. Подключение без УЗО. Стиральные машины напрямую соединяются с водопроводом. Если в какой-то момент трубу прорвет или лопнет шланг, по которому подается вода (а это может быть и из-за забитого фильтра), то практически мгновенно возникнет короткое замыкание, что может привести к пожару. УЗО при таком раскладе мгновенно отключит питание (тогда как обычный автомат – только при повышении общей нагрузки в электросети). А это важно, так как современные стиральные машины поддерживают функцию отложенного запуска (для автоматической стирки по таймеру).
3. Подключение заземления «на ноль». При попытке запуска стиральной машины в таком случае обязательно срабатывает защита в щитовой и электричество полностью отключается.

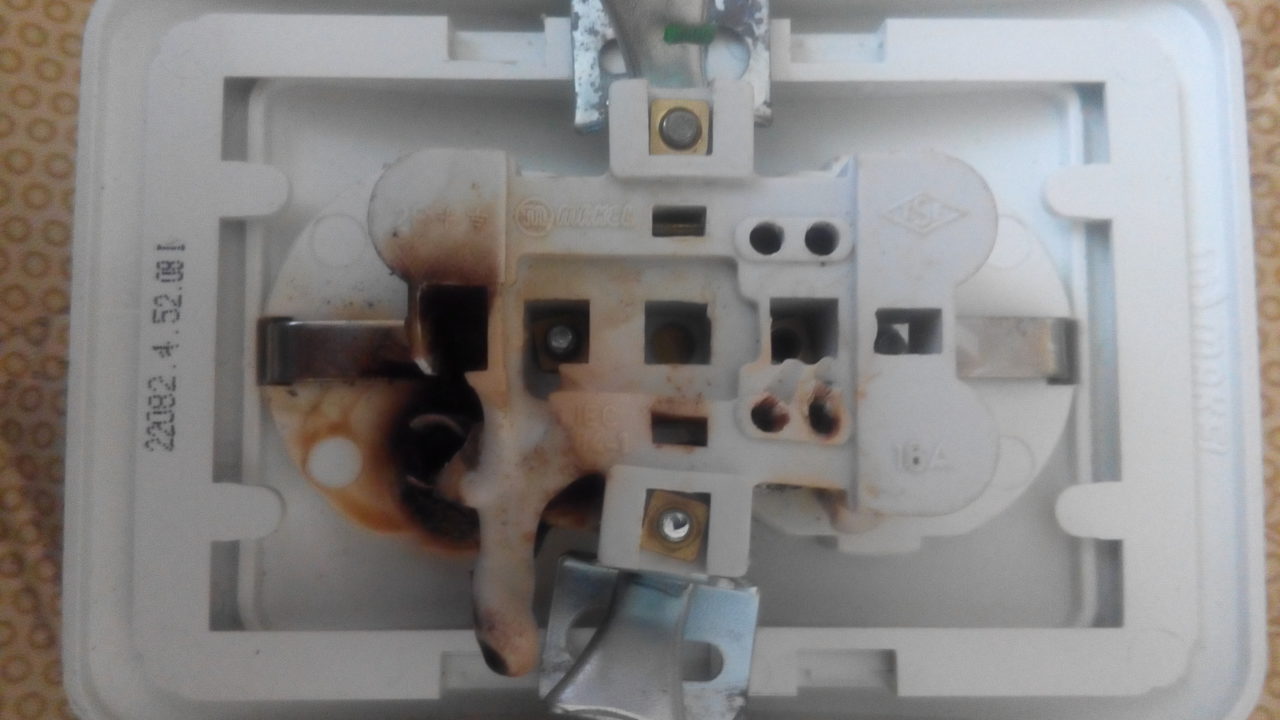

4. Подключение к розетке, не рассчитанной на высокую нагрузку. В лучшем случае на ней просто появится нагар. В худшем – она начнет плавиться, после чего попросту перестанет работать (из-за оплавления контактных пластин).
5. Не отрегулирована позиция стиральной машины перед первым запуском. В этом случае может неправильно срабатывать датчик наличия воды, поэтому в барабане после стирки будет оставаться вода. Именно она и может накапливать статическое электричество, передавая его на барабан. По этой же причине можно при вынимании белья получить разряд током, даже если из розетки стиральная машина выключена.
6. После стирки не отключать машинку от розетки. Диодные мосты, которые предотвращают потребление электрики в выключенном состоянии, могут банально прогореть со временем. Остаточное электричество впоследствии пойдет на плату управления. Опять же, производитель тоже в инструкции четко указывает на необходимость отключать стиральную машину при неиспользовании. Если добраться к розетке сложно, то допускается отключение всей линии электропередачи из щитовой.

Это только распространенные ошибки.

Видео – Как подключить стиральную машину

https://youtube.com/watch?v=iI1ZpUkBClo

Порядок подключения стиральной машины – пошаговая инструкция

Итого, порядок подключения стиральной машины должен быть следующий:

Шаг 1. Проложить 3-жильный кабель (с заземлением) от щитовой к месту установки стиральной машины.

Шаг 2. Установить совместимую розетку. Если монтаж производится в ванной, то розетка должна иметь класс защиты не ниже IP X4 или IP X5 в зависимости от расстояния до душевой, ванны, раковины.

Шаг 3. Подключить УЗО (устанавливается в щитовой, а не возле розетки).

Шаг 4. Корректировка позиции стиральной машины. Для этого достаточно положить сверху строительный уровень и регулируя положение ножек выставить капсулу воздуха в нулевое положение. Не следует забывать и об изолирующем коврике.

Шаг 5. Тестовый запуск стиральной машины. Обязательно выполняется отжим и нагрев воды – это те функции, при которых получается самое высокое потребление электроэнергии. Если машинка новая, то перед первым запуском следует также снять транспортировочные болты (на задней стенке). Если этого не сделать, то при работе она будет чрезмерно вибрировать.

Все эти рекомендации, кстати, производитель обязательно указывает в инструкции.

Цены на модельный ряд стиральных машин

Стиральная машина

Видео – Подключение и установка стиральных машин

https://youtube.com/watch?v=uSC80Ll61e8

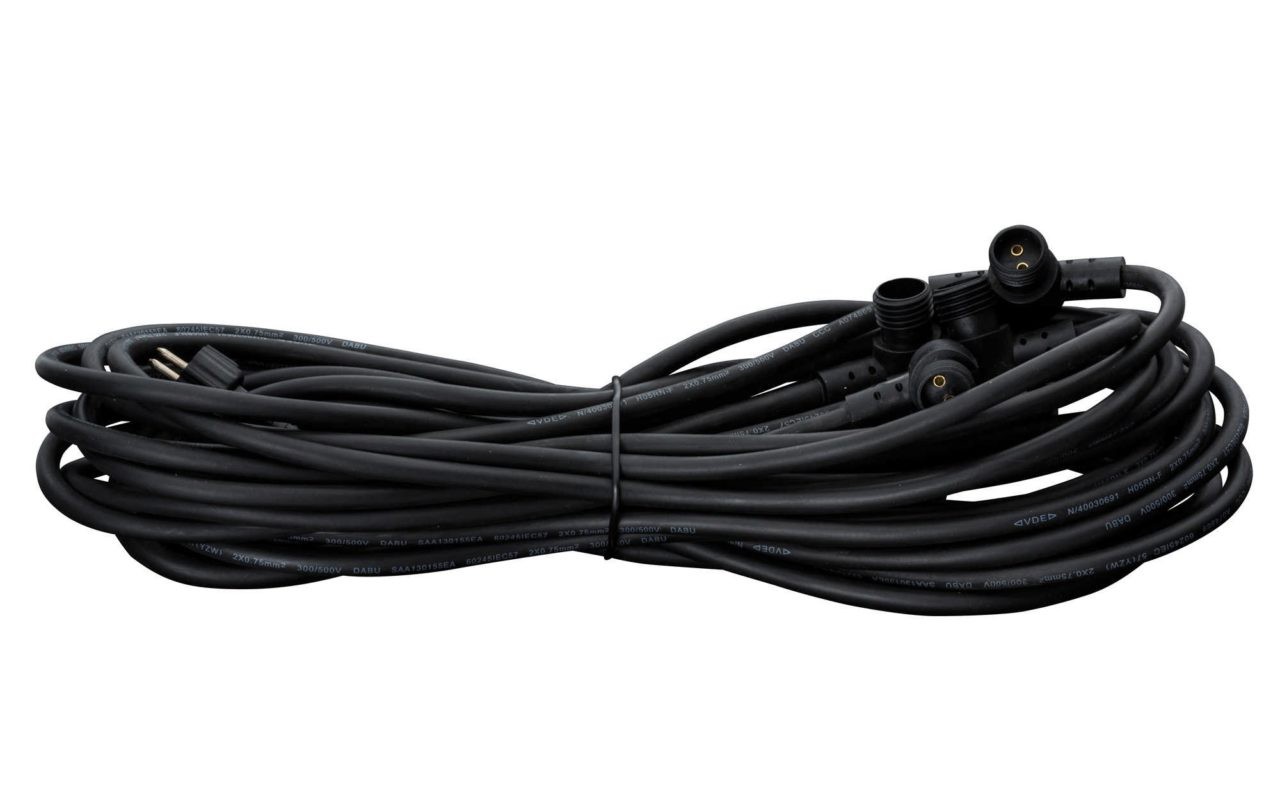

Можно ли подключать через удлинитель?

В большинстве ванных комнат, особенно в старых квартирах типа «хрущевка», отсутствуют розетки. В таких случаях стиральную машину приходится подключать через удлинитель. Этот способ допустим, но важно, чтобы основная розетка была рассчитана на соответствующие нагрузки, а сечение провода удлинителя должно составлять не менее 2,5 мм. Использовать следует только медные провода, и обязательно наличие заземления. Ключевым моментом является надежное соединение с минимальным количеством переходников.

Важно! При использовании удлинителя необходимо придерживаться минимально допустимой длины. Оставшийся провод не следует скручивать или складывать в одном месте, так как это может привести к перегреву.

Таким образом, при подключении стиральной машины к электросети следует учитывать множество факторов: от сечения провода, по которому подается электричество, до установки устройств защитного отключения (УЗО), автоматов и правильного заземления. Если хотя бы один из этих аспектов будет проигнорирован, это может привести к преждевременному выходу оборудования из строя, что лишит вас возможности воспользоваться гарантией на ремонт.

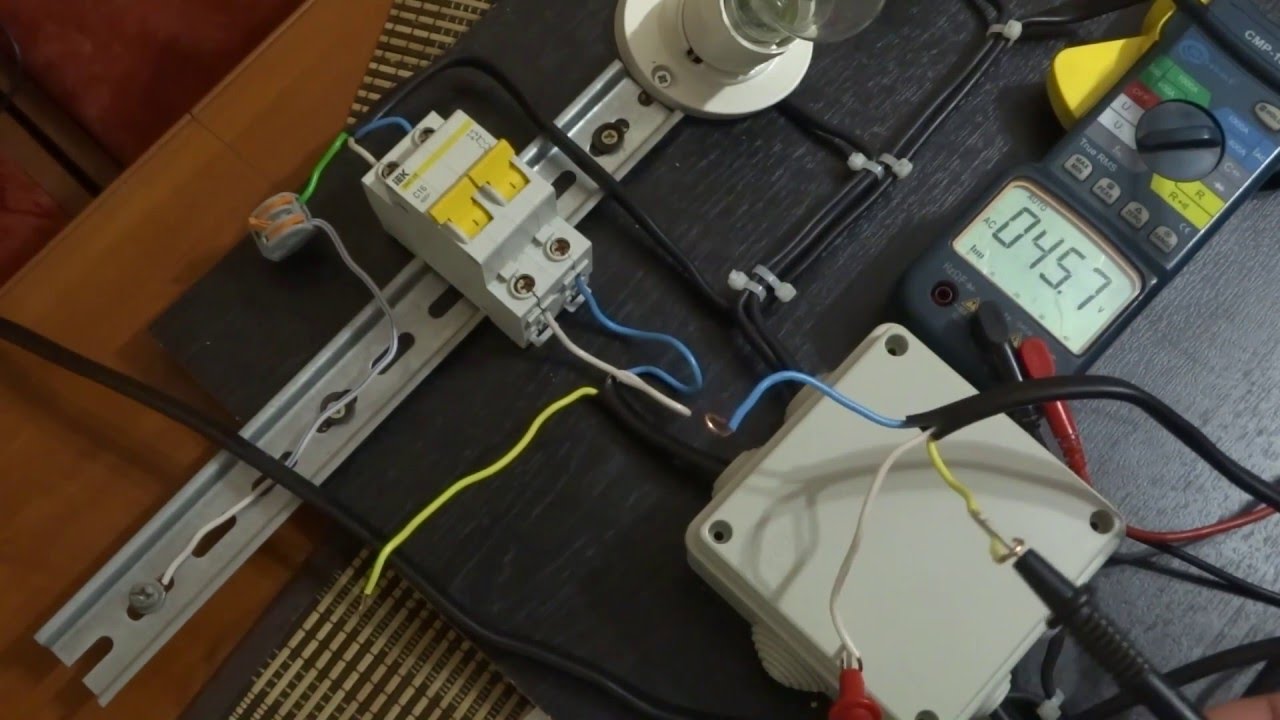

Видео – Как правильно подключить УЗО

https://youtube.com/watch?v=Yr8S-0dpNgg

Проверка работоспособности после подключения

После завершения подключения стиральной машины к электросети крайне важно провести проверку её работоспособности. Это позволит убедиться в правильности выполненных работ и избежать возможных проблем в будущем.

Первым шагом в проверке является визуальный осмотр. Убедитесь, что все соединения выполнены аккуратно, провода не имеют повреждений, а разъемы надежно закреплены. Проверьте, что шнур питания не перекручен и не зажат между мебелью или стенами.

Далее, включите стиральную машину в сеть. Для этого убедитесь, что в розетке есть напряжение. Это можно сделать с помощью тестера или простого прибора, например, лампочки. Если напряжение в розетке отсутствует, необходимо проверить предохранители и автоматические выключатели в электрощите.

После подключения к электросети, запустите короткую программу стирки без белья. Это позволит проверить, работает ли машина корректно. Обратите внимание на следующие моменты:

• Шум и вибрация: Стиральная машина должна работать тихо, без посторонних звуков. Если слышны странные шумы или сильная вибрация, это может указывать на неправильную установку или неисправность.
• Нагрев воды: Если ваша модель имеет функцию нагрева, убедитесь, что вода нагревается до нужной температуры. Это можно проверить, прикоснувшись к стеклу дверцы или к шлангу для слива.
• Отжим: Проверьте, как машина выполняет отжим. В конце программы белье должно быть влажным, но не мокрым. Если белье слишком мокрое, возможно, проблема с отжимом или балансировкой барабана.
• Утечки: Внимательно осмотрите место подключения на наличие утечек воды. Если вы заметили, что вода просачивается, необходимо немедленно отключить машину от сети и устранить проблему.

Если все вышеперечисленные проверки прошли успешно, можно считать, что стиральная машина подключена правильно и готова к использованию. Однако, если вы заметили какие-либо проблемы, рекомендуется обратиться к специалисту для диагностики и устранения неисправностей.

Также стоит помнить, что регулярное техническое обслуживание и проверка состояния электропроводки помогут избежать проблем в будущем и продлить срок службы вашей стиральной машины.

Вопрос-ответ

Какова электрическая схема стиральной машины?

В комплект входят таймер стирки, таймер отжима, концевой выключатель крышки, двигатель стирки, двигатель отжима, конденсатор, предохранитель и штекер питания (контроллер). Двигатель стирки и двигатель отжима управляются соответствующими таймерами, а конденсатор помогает запускать двигатели. Концевой выключатель крышки обеспечивает безопасность, отключая питание при открытии крышки.

Можно ли подключать стиральную машину к розетке без заземления?

Использовать стиральную машину с розеткой без заземления категорически запрещено.

Можно ли подключить стиральную машину к обычной розетке?

Подключение к электросети. Стиральную машину нужно включать только в обычную розетку с заземлением — это важно для безопасности. Не стоит использовать удлинители или тройники: они могут перегреться и вызвать поломку или даже короткое замыкание.

Советы

СОВЕТ №1

Перед подключением стиральной машины обязательно ознакомьтесь с инструкцией производителя. В ней указаны все необходимые требования к электросети, включая напряжение и мощность, что поможет избежать повреждений устройства.

СОВЕТ №2

Убедитесь, что электросеть, к которой вы подключаете стиральную машину, соответствует стандартам безопасности. Проверьте наличие заземления и используйте отдельный автоматический выключатель для защиты от перегрузок.

СОВЕТ №3

При подключении стиральной машины следите за правильной полярностью подключения проводов. Неправильное подключение может привести к короткому замыканию или выходу устройства из строя.

СОВЕТ №4

Не забывайте о типичных ошибках, таких как использование удлинителей или многорозеток. Лучше всего подключать стиральную машину напрямую к стеновой розетке, чтобы избежать перегрева проводов и потенциальных пожаров.
