Порядок зажигания

Цилиндры в автомобиле работают не хаотично, ведь для стабильного функционирования двигателя и поочередного выполнения всех четырех тактов требуется их строгая синхронизация.

Так существует специальный порядок работы цилиндров ваз 2114, благодаря которому каждый из них в один момент времени выполняет какой-либо из 4 тактов, а именно:

1. Впрыск смеси топлива и воздуха, которая заполняет весь объем цилиндра.
2. Сжатие рабочей смеси благодаря движению поршня вверх.
3. Возгорание рабочей смеси и расширение образующихся в результате этого газов, толкающее поршень в обратном направлении, благодаря чему приводятся в движение шатун и коленчатый вал.
4. Выпуск отработанных газов из цилиндра с дальнейшим их отведением в выхлопную систему.

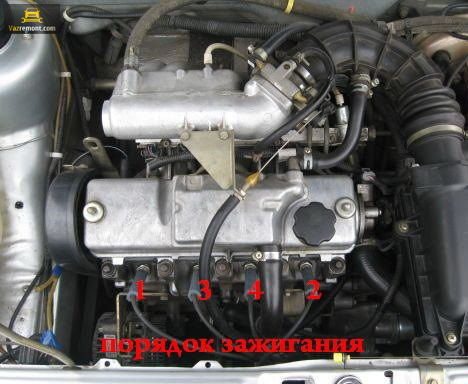

Порядок зажигания ваз 2114

Стоит отметить, что на автомашинах разных марок и даже моделей двигатель может иметь различную рабочую схему, но при этом порядок работы цилиндров ваз 2114 инжектор всегда выглядит следующим образом: 1-3-4-2. Согласно этой схеме и следует выполнять подключение высоковольтных проводов.

Для большего удобства на цилиндрах нанесена соответствующая нумерация, начинающаяся от передней крышки мотора.

Порядок работы цилиндров в рядном 4 цилиндровом двигателе

Работа двигателя Ваз 2114 пробег 5000 тыс. не прогретый

МЕТКИ ГРМ НА ВАЗ 8VALVE БЕЗ ЛИШНЕЙ ВОДЫ ТОЛЬКО СУТЬ , 2114,2109,2110 итд 8 клапанов восмиклоп грм

Выставляем зажигание правильно на 8 клапанной инжекторной ВАЗ-2114 (+видео внутри)

Вторая Самара стала первой машиной среди ВАЗовских переднеприводников с инжекторной системой питания изначально. Первые экземпляры ВАЗ-2114 ещё выходили в продажу с восьмерочным инжекторным мотором и бесконтактной системой зажигания, а следующие двигатели — уже имели полностью электронную систему при тех же 8 клапанах. Перед тем как выставить зажигание нужно узнать, какая система установлена на двигателе, чем мы сейчас и займёмся.

Схема и устройство двигателя

Общий вид двигателя
Прежде чем приступить к рассмотрению вопроса устройства двигателя и описанию характеристик, необходимо рассмотреть схему устройства узлов и деталей, которые находятся непосредственно в главном силовом агрегате и снаружи.

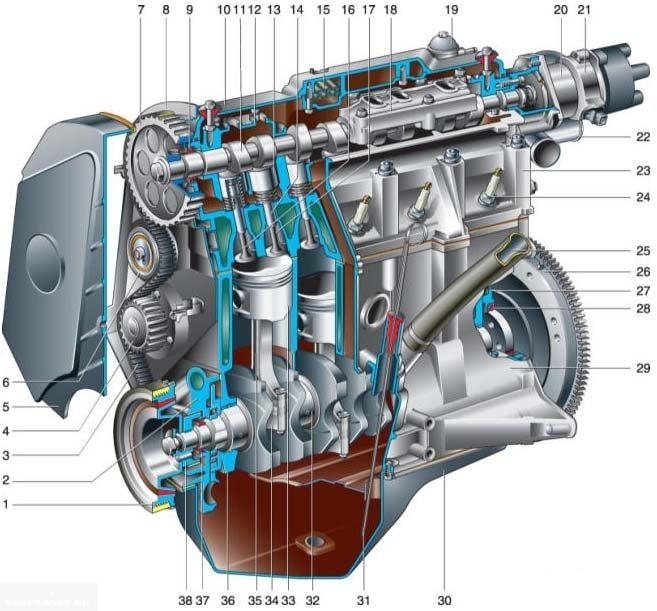

Схема и устройство двигателя «Самара-2»

Показать расшифровку схемы

1 – шкив привода генератора; 2 – масляный насос; 3 – ремень привода механизма газораспределения; 4 – зубчатый шкив насоса охлаждающей жидкости; 5 – передняя крышка привода механизма газораспределения; 6 – натяжной ролик; 7 – зубчатый шкив распределительного вала; 8 – задняя крышка привода распределительного вала; 9 – сальник распределительного вала; 10 – крышка головки блока цилиндров; 11 – распределительный вал; 12 – передняя крышка подшипников распределительного вала;13 – толкатель; 14 – направляющая втулка клапана; 15 – сетка маслоотделителя системы вентиляции картера; 16 – выпускной клапан; 17 – впускной клапан; 18 – задняя крышка подшипников распределительного вала; 19 – топливный насос; 20 – корпус вспомогательных агрегатов; 21 – датчик-распределитель зажигания; 22 – отводящий патрубок рубашки охлаждения; 23 – головка блока цилиндров; 24 – свеча зажигания; 25 – шланг вентиляции картера; 26 – маховик; 27 – держатель заднего сальника коленчатого вала; 28 – задний сальник коленчатого вала; 29 – блок цилиндров; 30 – поддон картера; 31 – указатель уровня масла (масляный щуп); 32 – коленчатый вал; 33 – поршень; 34 – крышка шатуна; 35 – шатун; 36 – крышка коренного подшипника коленчатого вала; 37 – передний сальник коленчатого вала; 38 – зубчатый шкив коленчатого вала.

Также, стоит посмотреть двигатель ВАЗ-2114 в разрезе:

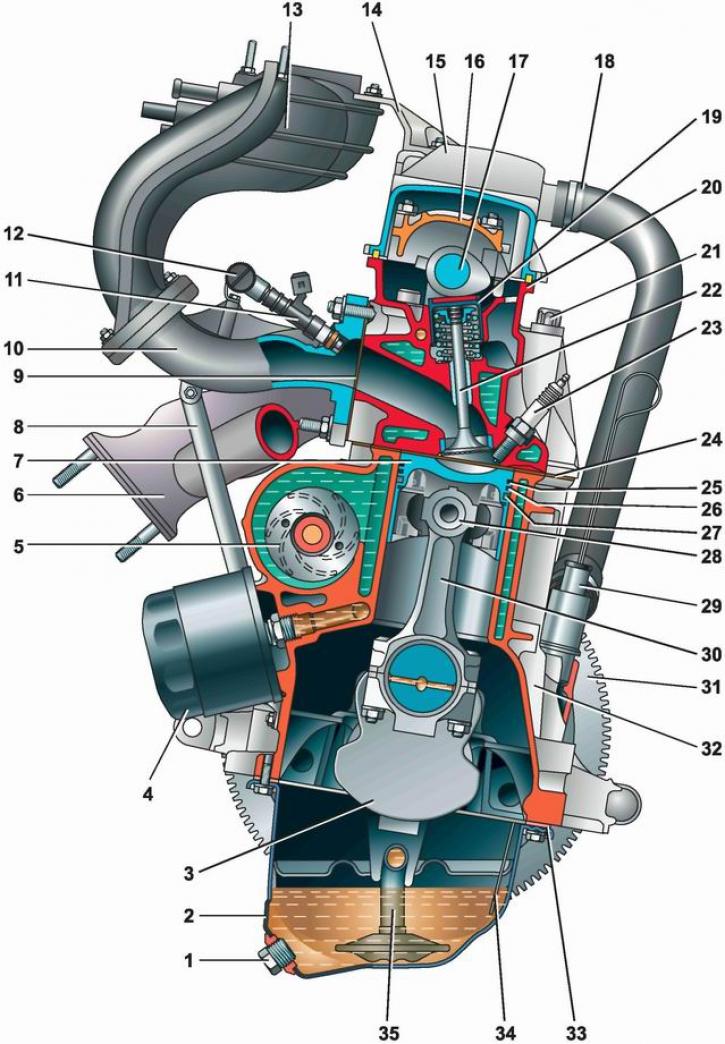

Поперечный разрез двигателя «Самара»

Показать расшифровку схемы

1 – пробка сливного отверстия поддона картера; 2 – поддон картера; 3 – масляный фильтр; 4 – насос охлаждающей жидкости; 5 – выпускной коллектор; 6 – впускной коллектор; 7 – карбюратор; 8 – топливный насос; 9 – крышка головки блока цилиндров; 10 – крышка подшипников распределительного вала; 11 – распределительный вал; 12 – шланг вентиляции картера; 13 – регулировочная шайба клапана; 14 – толкатель; 15 – сухари клапана; 16 – пружины клапана; 17 – маслосъемный колпачок; 18 – направляющая втулка клапана; 19 – клапан; 20 – головка блока цилиндров; 21 – свеча зажигания; 22 – поршень; 23 – компрессионные поршневые кольца; 24 – маслосъемное кольцо; 25 – поршневой палец; 26 – блок цилиндров; 27 – шатун; 28 – коленчатый вал; 29 – крышка шатуна; 30 – указатель уровня масла; 31 – приемник масляного насоса

Характеристики 8-ми клапанного двигателя

Многие автомобилисты помнят как в конце 90-х годов 20 столетия и вначале 2000-х на дорогах СНГ были популярны ВАЗ 2108-09, которые также называли «Самара». Эти автомобили стали легендарными в той эпохе. В связи с высокой популярностью, завод АвтоВАЗ решил возобновить производство данных моделей с некоторыми модификациями.

Двигатель ВАЗ-2114 под капотом

Во-первых, ВАЗ-2114 получил доработанный двигатель. По сути – это инжекторная версия «Самара». Хотя некоторые особенности она получила от современных двигателей. Если рассматривать более детально, то двигатель «Самара-2» (именно такой тип установлен на ВАЗ-2114) – это смесь двух вариантов мотора в один: от ВАЗ 2108 и ВАЗ 2110.

Многим автомобилистам силовой агрегат «Самара – 2» пришелся по вкусу и они его полюбили. Основным показателем стало – лёгкость в ремонте и недорогие запасные части. Так, 8-клапанный двигатель стал эталоном показателя «цена-качество».

Когда основную информацию было рассмотрено, можно перейти непосредственно к рассмотрению характеристик мотора.

Таблица основных характеристик двигателя «Самара-2» 8 клапанов:

Разборка и ремонт: основные факты

Рассмотрим данный пункт статьи, как справочную информацию, потому что, если говорить о ремонте двигателя, то каждый отдельный узел и агрегат ремонтируется отдельно. При эксплуатации силового агрегата может понадобиться его демонтаж. В этом случае можете рассмотреть замену силового агрегата от иномарки.

Поэтому, рассмотрим, основным операции направленные на снятие двигателя с автомобиля:

1. На предварительно этапе разборки необходимо слить масло с мотора, а также охлаждающую жидкость с системы.
2. Еще одним пунктом, который нельзя пропускать становиться обесточивание автомобиля. Это нужно для того, чтобы не замкнуть систему.
3. Отсоединяем топливную систему.
4. Демонтируем узлы, которые подают воздух в двигатель.
5. Отсоединяем дроссель, а также все оставшиеся воздушные патрубки и трубки системы охлаждения.
6. Демонтируем систему впрыска и ресивер.
7. Снимаем систему зажигания полностью.
8. Разбираем газораспределительный механизм.
9. Демонтируем термостат и помпу.
10. Снимаем модуль зажигания.
11. Теперь, можно демонтировать коллектора.
12. Снимаем поддон, масляный фильтр и насос.
13. Отсоединяем КПП и снимаем сцепление. Коробку передач, также можно демонтировать для удобства.
14. Снимаем головку блока цилиндров.
15. Демонтируем силовой агрегат.
16. Проводим окончательную разборку.

Капитальный ремонт силового агрегата потребует более углубленных знаний в конструкции и принципе работы двигателя, но при желании, каждый автомобилист способен в этом разобраться и проводить данные операции собственными руками.

Стоит отметить, что при диагностике неисправностей стоит тщательно и внимательно осматривать каждую деталь на наличие дефектов.

Выводы

Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого мотора – «Самара». Конечно, конструкторы внесли много изменений в особенности силового агрегата, но во многом они остались похожи. Ремонт и обслуживание данного двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и понизит износ деталей, которые расположены внутри.

На автомобиле установлен бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала и жидкостным охлаждением, модели 2111 или 11183.

Поперечный разрез двигателя 11183 (1,6i):

1 – пробка сливного отверстия поддона картера; 2 – поддон картера двигателя; 3 – коленчатый вал; 4 – масляный фильтр; 5 – насос охлаждающей жидкости; 6 – выпускной коллектор; 7 – поршень; 8 – штанга крепления впускного трубопровода; 9 – прокладка впускного трубопровода и выпускного коллектора; 10 – впускной трубопровод; 11 – форсунка; 12 – топливная рампа; 13 – ресивер; 14 – кронштейн; 15 – крышка головки блока цилиндров; 16 – корпус подшипников распределительных валов; 17 – распределительный вал; 18 – шланг системы вентиляции картера; 19 – толкатель клапана; 20 – головка блока цилиндров; 21 – болт крепления головки к блоку цилиндров; 22 – клапан; 23 – свеча зажигания; 24 – прокладка головки блока цилиндров; 25 – верхнее компрессионное кольцо; 26 – нижнее компрессионное кольцо; 27 – маслосъемное кольцо; 28 – поршневой палец; 29 – штуцер для установки масляного щупа; 30 – шатун; 31 – маховик; 32 – блок цилиндров; 33 – прокладка поддона картера; 34 – масляный щуп; 35 – маслозаборник

Блок цилиндров – чугунный, с выточенными в нем цилиндрами. Внутренние полости блока для охлаждающей жидкости образованы при его литье, а каналы подачи масла выполнены сверлением. В нижней части блока выточены пять опор коренных подшипников коленчатого вала. Крышки коренных подшипников обрабатываются вместе со своими опорами и потому не взаимозаменяемы. Чтобы не перепутать крышки при установке, на них нанесена маркировка порядкового номера подшипника, начиная от шкива коленчатого вала. В крышке второго коренного подшипника выполнены два резьбовых отверстия под болты крепления маслозаборника. В опоры и крышки коренных подшипников установлены сталеалюминиевые вкладыши. По обеим сторонам опоры третьего коренного подшипника выполнены гнезда для установки упорных полуколец, препятствующих осевому перемещению коленчатого вала. Переднее полукольцо – сталеалюминевое (с одной стороны желтое, с другой – стального цвета), заднее – металлокерамическое (желтого цвета с обеих сторон).

Бронепровода и их подключение

Выяснив, как влияет расположение цилиндров ваз 2114 на их подключение, стоит поговорить и о высоковольтных проводах при помощи которых оно и выполняется.

Сами по себе эти провода довольно сильно отличаются от обычных электрических проводов — они обладают увеличенным слоем изоляции, защитным экранированием, а также металлическими соединительными наконечниками и защитными колпачками, выполненными из термостойкого пластика. Основное назначение этих проводов — это передача высоковольтного импульса от блока зажигания на цилиндры (именно этот импульс и позволяет свечам зажигания производить поджиг рабочей смеси).

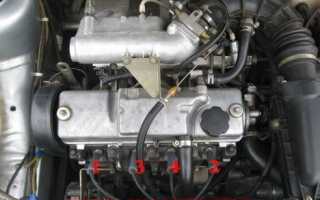

Бронепровода ваз 2114

Подключение бронепроводов следует производить, учитывая порядок зажигания ваз 2114 инжектор и нумерацию цилиндров (об этом было сказано выше). Для большего удобства следует руководствоваться присутствующей на модуле зажигания нумерацией — достаточно просто соединить гнездо с номером 1 с соответствующим цилиндром, гнездо номер 2 — с цилиндром номер 2 и т.д. Допустить здесь какую-либо ошибку — крайне сложно.

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Оглавление

Подключение Замена Расположение

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

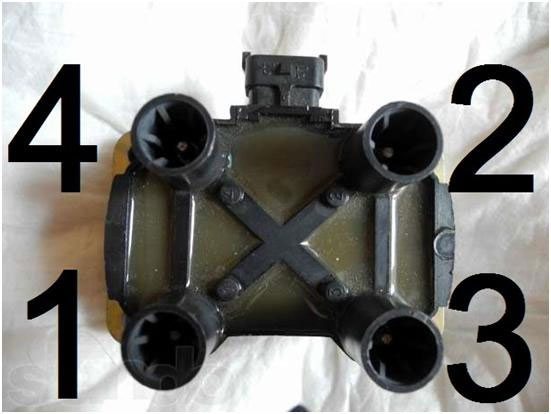

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Инструкция: замена главного тормозного цилиндра. br> Вакуумный усилитель неисправности, материал доступен по ссылке.

Замена

Как снять высоковольтные провода?

Выключаем зажигание Открываем капот Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право. Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Сопротивление высоковольтного провода не должно превышать 10 000 Ом, в противном случае замените провод.

Минусы и плюсы

В зависимости от того, какой мотор 2114 эксплуатируется, отличаются риски владельца:

• 2111, 21183, 21114 и 21124 – не гнут клапана при обрыве зубчатого ремня;
• 21126 – гнет клапана из-за недостаточной проточки.

Основным недостатком последних 16 клапанных версий является облегчение кривошипно-шатунного механизма:

• мотор подгоняют под нормы Евро-4;
• для снижения веса уменьшается длина юбки поршня;
• соответственно уменьшается ширина маслосъемных и компрессионных колец;
• резко снижается ресурс ДВС.

Проточки в поршнях, чтобы клапана не гнулись при обрыве ремня

Например, в Японии производители отказались от норм Евро-4, посчитав, что надежность и высокий эксплуатационный ресурс мотора важнее для потребителя.

Мощность привода повышалась от 77 лошадиных сил к 81 л.с., затем 82 л.с., 89 л.с., и 98 л.с. В моделях с гидрокомпенсаторами периодическая настройка этого узла не требуется, однако качество масла в системе для нормальной работы толкателей должно быть высоким.

Характеристики моторов 2114

С момента выпуска Lada Samara ВАЗ-2114 технические характеристики бензинового привода постоянно совершенствовались. У владельцев отечественных автомобилей вопросов, какое масло лить в двигатель, не возникает в принципе, поскольку для Жигулей, Лады и Самары применяются типовые требования – 5W30 или 10W30.

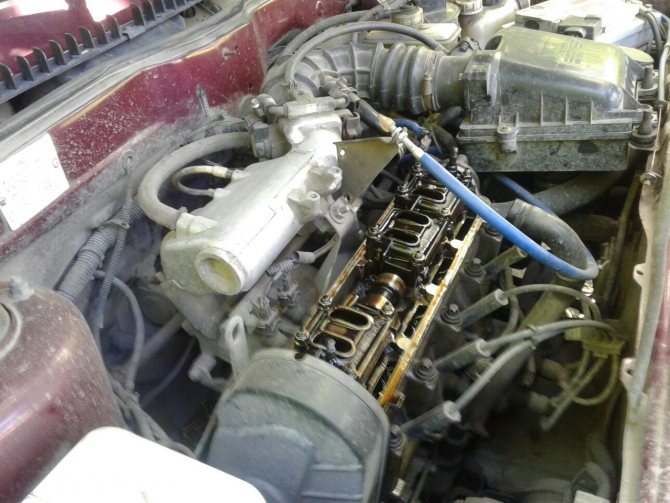

Замена масла 2114 с промывкой мотора

Кроме того, следует знать, какое масло использовать в передачах трансмиссии – в инструкциях завода производителя АвтоВАЗ рекомендовано применять группу смазок GL-4, обладающих вязкостью 80W85 (минералка), 75W90T (синтетика) или 85W90 (полусинтетика).

Коробка после заливки синтетики становится шумной, масло стоит дороже, однако смазка в основном импортная, что обеспечивает дополнительные гарантии. Отечественный производитель чаще всего выпускает для двигателя и редукторов трансмиссии полусинтетику среднего качества.

Технические характеристики двигателя имеют вид:

Часть 2.Ремонт ВАЗ 2114

Для качественного обслуживания ДВС изготовителем моторов выпускается мануал, содержащий описание параметров привода, периодичность замены расходников и пошаговые операции ремонта. Это же руководство по эксплуатации рекомендует объемы масла в редукторах в двигателе.

Обрыв ремня ГРМ

Нумерация цилиндров в разных типах ДВС

Что касается стандартов нумерации камер сгорания, то их нет. На то, как они пронумерованы в ДВС, влияют такие факторы:

• Тип привода;
• Тип ДВС, компоновка блока;
• Поперечное либо продольное расположение агрегата под капотом;
• Сторона вращения.

На стандартных переднеприводных авто с поперечно установленным двигателем нумерация начинается со стороны ГРМ. Так, возле ремня ГРМ находится первый цилиндр и дальше все остальные. Последний находится около КПП.

Примеры

В многоцилиндровых V-образных двигателях первый цилиндр расположен в ряду с водительской стороны.

В двигателях американского производства камеры сгорания и их нумерация может отличаться и не поддаваться логике.

Так, для рядных четверок и шестерок первым может быть цилиндр около радиатора, в то время, как на всех прочих моделях нумерация начинается в сторону салона. Если нумерация обратная, то первым считается цилиндр ближайший к салону.

К сведению: Как убрать грыжу на колесе машины и чем она опасна

Французы очень оригинальны и применяют два способа нумерации камер сгорания ДВС.

• На рядных четверках нумерация начинается от маховика.
• Если это V-образная шестерка, тогда ближний к радиатору ряд – это первые три цилиндра, а ряд ближе к салону – последние три.

Условные обозначения

Для удобства обслуживания и монтажа электрические провода на схемах выполнены различными цветами, идентично проложенным в авто, чтобы можно было визуально определять их назначение.

Цвета для краткости указаны по первым буквам названия:

1. Голубой – «Г»;
2. Коричневый – «К»;
3. Серый – «С»;
4. Белый – «Б»;
5. Оранжевый – «О»;
6. Желтый – «Ж»;
7. Черный – «Ч»;
8. Зеленый – «З»;
9. Розовый – «Р».

Благодаря цветам легко определить принадлежность повода той или иной цепи

Справочно: красный провод традиционно используется для подачи питания с плюсовой клеммы генератора или аккумуляторной батареи. Поэтому на всех схемах, которые содержит заводская инструкция, он обозначен буквой «П».

Статья Схема электропроводки ваз 21074 инжектор: разбираемся в тонкостях та же будет полезна.

Регламент техобслуживания

Чтобы не пришлось производить дорогостоящий капремонт Lada Samara 2114 своими руками, следует придерживаться рекомендаций производителя по обслуживанию ДВС:

Если замена расходников производится в рекомендуемые сроки, повысится эксплуатационный ресурс ДВС.

Как часто нужно менять ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

Меняйте провода каждые 25-30 тыс. ка и все будет в норме

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.

Данная операция займет у вас не больше 15 минут.:

• Выключаем зажигание;
• Снимаем провода: первый конец отсоединяем от модуля зажигания, второй от цилиндра;
• Переводим тестер в режим омметра и подсоединяем щупы мультиметра к контактам провода.

Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются – требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.

Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.

перепутаны высоковольтные провода первый запуск двигателя

Также причиной возникновения проблем с зажиганием может стать пробой ВВП. Определить его можно визуально в темное время суток – возьмите фонарик и откройте капот четырнадцатой, найдите и осмотрите бронепровода, если вы заметите легкое искрение на изоляции – ВВП пробиты и их нужно менять.
