Газовые котлы отопления — популярный и эффективный способ обогрева жилых и коммерческих помещений. В статье рассмотрим принцип работы одноконтурных и двухконтурных газовых котлов, а также особенности энергонезависимых моделей, которые функционируют без электричества. Понимание этих процессов поможет вам в выборе и эксплуатации газового оборудования, обеспечивая надежное и экономичное отопление.

Устройство

Давайте разберемся в принципе работы газового котла и изучим его ключевые компоненты. Снаружи котла находится защитный кожух, в нижней части которого расположена панель управления. На этой панели размещены кнопки для включения устройства, выбора режимов работы, а также манометр и термометр. В современных моделях часто имеется экран, на который выводится информация о состоянии котла и коды ошибок в случае неисправностей.

Сверху котла могут быть одна или две дымоходные трубы. Одна труба используется в моделях с открытой камерой сгорания, таких как Иммергаз Nike Star E, и сразу выводится в дымоотвод. Две трубы предусмотрены для устройств с закрытой камерой сгорания, например, Бош Gaz. Они соединяются с коаксиальным дымоходом с помощью гофрированной трубы, которая затем выводится наружу.

Ниже располагается вентилятор, который отвечает за удаление продуктов сгорания. Под ним находится первичный теплообменник. Расширительный бак установлен слева или на задней стороне корпуса. В нижней части теплообменника расположена камера сгорания, в которой находятся горелка, трансформатор и электроды для розжига.

В нижнем левом углу монтируются циркуляционный насос, трехходовой клапан и вторичный пластинчатый теплообменник (в двухконтурных моделях). Справа от этих компонентов находится электронная плата управления и газовый клапан.

Снизу котла вводится труба с теплоносителем, которая соединяется с циркуляционным насосом и входом в теплообменник. Из теплообменника выходит труба, которая подключается к системе отопления. Также снизу подводятся газ и проточная вода для системы горячего водоснабжения.

Эксперты в области отопительных систем отмечают, что газовые котлы работают по принципу сжигания природного газа для получения тепла. В процессе сгорания газ проходит через горелку, где смешивается с воздухом и воспламеняется. Это создает горячие газы, которые затем проходят через теплообменник, передавая тепло воде, циркулирующей в системе отопления.

Ключевым элементом является автоматизация, которая контролирует подачу газа и поддерживает заданную температуру. Современные котлы оснащены датчиками, которые обеспечивают безопасность, предотвращая утечки и перегрев. Эксперты подчеркивают, что эффективность таких систем зависит от правильного выбора оборудования и его установки, а также регулярного обслуживания, что позволяет значительно снизить затраты на отопление и повысить комфорт в помещениях.

Принцип работы двухконтурного и одноконтурного газового котла. Устройство, алгоритм работы.

Принцип действия

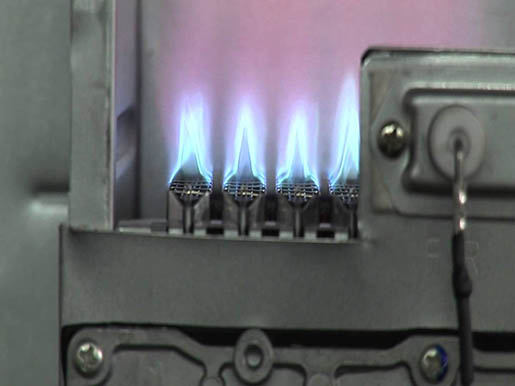

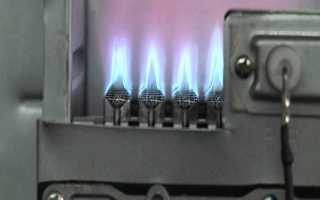

В котел поступает холодный теплоноситель, который с помощью циркуляционного насоса направляется в теплообменник. Если температура теплоносителя опускается ниже заданного значения, устройство начинает работать в режиме обогрева. Газ через газовый клапан подается в горелку, где он воспламеняется с помощью электродов розжига.

Трехходовой клапан переключает режим работы на приоритет горячего водоснабжения или отопления. Вентилятор отвечает за удаление продуктов сгорания и обеспечивает поступление кислорода в камеру сгорания. Расширительный бак необходим для компенсации изменения объема теплоносителя при колебаниях температуры.

Когда температура теплоносителя достигает установленного уровня, подача газа в горелку прекращается, и пламя гаснет. В некоторых системах может быть установлен комнатный термостат, который активирует устройство при снижении температуры в помещении.

Интересные факты

Вот несколько интересных фактов о принципе работы газовых котлов отопления:

1. Принцип конденсации: Современные газовые котлы могут использовать принцип конденсации, который позволяет извлекать дополнительную теплоту из продуктов сгорания. В таких котлах пар, образующийся при сгорании газа, конденсируется в воде, высвобождая тепло, которое затем используется для обогрева воды в системе отопления. Это делает конденсационные котлы более эффективными, достигая КПД до 98%.

2. Автоматизация и управление: Современные газовые котлы оснащены интеллектуальными системами управления, которые могут автоматически регулировать температуру в зависимости от внешних условий и потребностей пользователей. Это позволяет не только экономить энергию, но и поддерживать комфортный микроклимат в помещениях.

3. Безопасность и датчики: Газовые котлы оборудованы множеством датчиков, которые обеспечивают безопасность работы устройства. Например, датчики угарного газа и температуры отключают котел в случае обнаружения аномалий, предотвращая потенциальные аварийные ситуации. Это делает газовые котлы не только эффективными, но и безопасными для использования в домашних условиях.

Как устроен настенный газовый котёл и принцип его работы

Работа ГВС

Горячее водоснабжение может быть организовано несколькими способами:

• В случае одноконтурного котла, к нему дополнительно подключается бойлер косвенного нагрева. Внутри этого устройства размещена спиральная труба, в которую поступает теплоноситель. Именно от этой трубы происходит нагрев проточной воды, которая поступает в систему. Примером простого одноконтурного котла является АОГВ, производимый Жуковским Механическим Заводом.

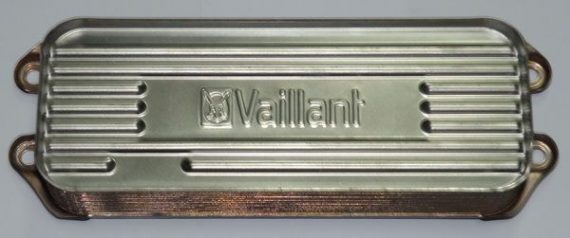

• В двухконтурных системах используется вторичный пластинчатый теплообменник, через который проходит поток горячего теплоносителя и бытовой воды. Тепловая энергия передается чистой воде через тонкие перегородки, обеспечивая эффективный нагрев.

Пластинчатый теплообменник — некоторые котлы оборудованы битермическим теплообменником в качестве основного элемента, как, например, Висман Vitopend. Внешне он напоминает стандартный теплообменник, но внутри трубы, по которой движется теплоноситель, находится более тонкая трубка, по которой проходит водопроводная вода.
— В некоторых напольных моделях, таких как Протерм «Тигр», предусмотрен небольшой бойлер косвенного нагрева с объемом до 100 литров.

Отвод дыма

В турбированной колонне с закрытой камерой сгорания сверху располагаются две трубы. Первая из них предназначена для забора воздуха, через которую кислород поступает в камеру. Вторая труба выполняет функцию дымохода, позволяя продуктам сгорания выходить в атмосферу. Циркуляцию воздуха обеспечивает вентилятор, который может быть установлен либо в верхней части устройства, либо под горелкой.

В атмосферных моделях имеется только одна труба для отвода дымовых газов. В таких устройствах воздух для камеры сгорания поступает из окружающего помещения.

Устройство двухконтурного газового котла || Принцип работы газового котла

Система защиты

Современные котлы оснащены рядом защитных устройств:

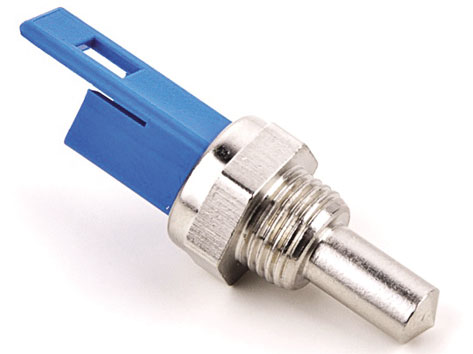

• На выходе из теплообменника установлен датчик перегрева, который отключает горелку, если температура теплоносителя превышает критически высокие значения. Это предотвращает закипание в системе.
• Отсечной клапан функционирует в зависимости от наличия электроэнергии: он открыт при ее наличии и закрывается, когда электричество отключается.
• Датчик тяги отключает котел в случае недостаточной тяги в дымоходе. В такой ситуации продукты сгорания начинают выходить из камеры сгорания через дымоуловители, что приводит к их нагреву.
• Электрод ионизации располагается рядом с электродом розжига и блокирует работу котла, если время между его запуском и появлением пламени превышает установленный интервал. Это также предотвращает случайное гашение пламени.

Все сигналы от автоматических систем безопасности передаются на электронную плату управления. Не рекомендуется самостоятельно проводить ремонт или вносить изменения в систему безопасности вашего котла.

Типы котлов и отличительные особенности

Хотя новые и старые котлы имеют схожую конструкцию, между ними существуют важные различия, которые зависят от их назначения и типа.

По принципу функционирования газовые котлы делятся на:

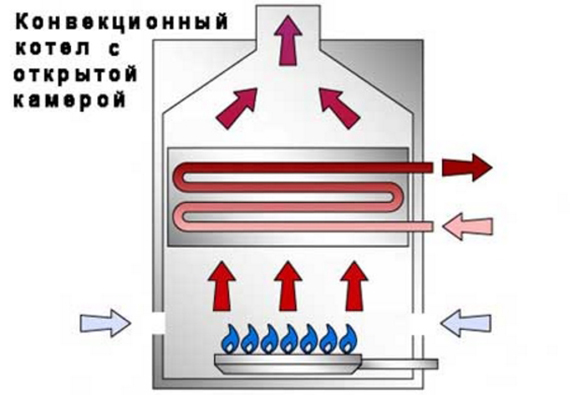

• Конвекционные. Это традиционный и простой тип устройства, в котором тепло, образующееся при сгорании газа, передается теплоносителю.

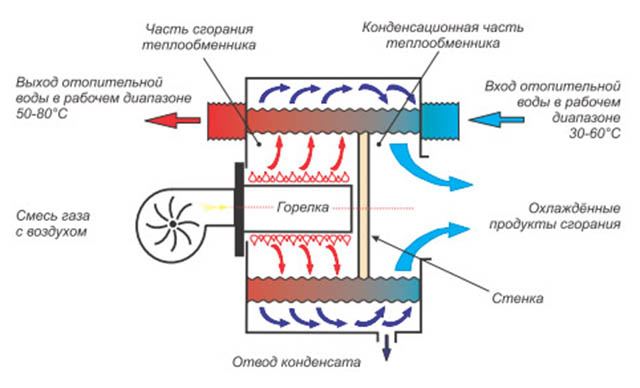

• Конденсационные. Эти котлы дополнительно используют тепловую энергию, получаемую в процессе конденсации водяных паров. Они оборудованы дополнительным теплообменником, на стенках которого собирается конденсат. Такие устройства отличаются более высоким коэффициентом полезного действия по сравнению с конвекционными. Примером такого котла является серия Аристон Class Premium Evo.

Чаще всего газовые котлы требуют электроэнергии для своей работы, как, например, Protherm «Гепард», которая необходима для функционирования циркуляционного насоса, розжига и вентилятора. Однако существуют и модели, не зависящие от электричества. Рассмотрим, как функционирует безэлектрический котел Атон Compact. Он устанавливается с открытой схемой отопления и естественной циркуляцией, а розжиг выполняется вручную. Для корректной работы такого устройства важно строго следовать всем требованиям по установке.

Котлы также различаются по материалу, из которого изготовлен первичный теплообменник. Это может быть сталь, медь, чугун, алюминий или нержавеющая сталь. Каждый из этих материалов имеет свои преимущества и недостатки, и выбор зависит от конкретных потребностей пользователя. Например, котлы Конорд серии КЧГ оснащены чугунными теплообменниками, которые обладают длительным сроком службы.

По способу установки котлы бывают настенными, напольными и парапетными. Парапетные модели, такие как Вулкан серии «П», всегда имеют закрытую камеру сгорания. Их необходимо устанавливать на внешней стене помещения для вывода коаксиального дымохода. Настенные устройства отличаются компактностью, что делает их идеальными для небольших квартир, в то время как напольные котлы обладают большей мощностью.

Некоторые модели предназначены исключительно для работы на природном газе, как, например, котлы компании Кебер, в то время как другие могут использовать сжиженный газ из баллонов. Это особенно актуально для регионов, где отсутствует централизованный газопровод.

Одноконтурные котлы предназначены только для отопления, тогда как двухконтурные аппараты имеют битермический или вторичный пластинчатый теплообменник. Второй контур используется для обеспечения горячего водоснабжения.

Эффективность и экономия энергии

Эффективность газовых котлов отопления определяется их способностью преобразовывать химическую энергию газа в тепловую, а также тем, насколько эффективно это тепло передается в систему отопления. Современные газовые котлы обладают высокой степенью КПД (коэффициент полезного действия), которая может достигать 90-98%. Это означает, что практически вся энергия, содержащаяся в газе, используется для обогрева помещений.

Одним из ключевых факторов, влияющих на эффективность работы газовых котлов, является их конструкция. Котлы могут быть одноконтурными и двухконтурными. Одноконтурные котлы предназначены исключительно для отопления, в то время как двухконтурные могут одновременно обеспечивать горячее водоснабжение. Двухконтурные модели, как правило, имеют более сложную конструкцию и могут быть менее эффективными в режиме отопления, однако они обеспечивают дополнительное удобство.

Еще одним важным аспектом является использование конденсационных технологий. Конденсационные котлы способны извлекать дополнительное тепло из продуктов сгорания, которые в обычных котлах выбрасываются в атмосферу. Это достигается за счет конденсации водяного пара, содержащегося в дымовых газах, что позволяет повысить общую эффективность котла. Такие устройства могут иметь КПД более 100%, если учитывать теплоту конденсации.

Экономия энергии также зависит от правильной настройки и эксплуатации котла. Регулярное техническое обслуживание, включая чистку теплообменников и проверку системы, позволяет поддерживать высокую эффективность работы. Кроме того, использование автоматизированных систем управления, таких как термостаты и программируемые контроллеры, помогает оптимизировать работу котла в зависимости от потребностей пользователя, что также способствует экономии.

Важно учитывать и факторы, влияющие на стоимость газа. В регионах с низкими ценами на газ газовые котлы становятся более экономически выгодными по сравнению с другими источниками тепла, такими как электрические котлы или твердое топливо. Однако в условиях роста цен на энергоносители, эффективность и экономия становятся еще более актуальными, что подчеркивает необходимость выбора качественного и современного оборудования.

В заключение, эффективность и экономия энергии газовых котлов отопления зависят от множества факторов, включая конструкцию котла, технологии сгорания, правильную эксплуатацию и условия рынка. Выбор высокоэффективного котла и его грамотная эксплуатация могут значительно снизить затраты на отопление и повысить комфорт в доме.

Вопрос-ответ

Как работает система отопления с газовым котлом?

Принцип работы газового котла: теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).

Как часто должен включаться и выключаться котел?

Система начинает включаться/отключаться каждые 5-7 минут или даже чаще. Если вы видите, что срабатывание происходит чаще нормы, это повод обратиться к мастеру. Он сможет более точно диагностировать проблему и найдет ответ, почему возникли сбои в работе.

Какую температуру выставить на газовом котле для отопления зимой?

Минимальная температура должна быть не ниже +40°C. Это значение необходимо для предотвращения образования конденсата внутри котла, который может привести к коррозии теплообменника. Для газовых котлов минимальная температура теплоносителя часто составляет +50–60°C, что обеспечивает их стабильную работу.

Советы

СОВЕТ №1

Перед покупкой газового котла обязательно ознакомьтесь с его техническими характеристиками и выберите модель, соответствующую площади вашего помещения. Правильный расчет мощности котла поможет избежать излишних затрат на отопление и обеспечит комфортную температуру в доме.

СОВЕТ №2

Регулярно проводите техническое обслуживание вашего газового котла. Это включает в себя чистку горелок, проверку системы дымоудаления и замену фильтров. Своевременное обслуживание не только продлевает срок службы оборудования, но и повышает его эффективность.

СОВЕТ №3

Установите термостат для автоматического контроля температуры в помещении. Это поможет оптимизировать расход газа и поддерживать комфортный микроклимат, а также снизит ваши счета за отопление.

СОВЕТ №4

Обратите внимание на безопасность при использовании газового котла. Убедитесь, что в вашем доме установлены детекторы газа и угарного газа. Это поможет предотвратить возможные аварийные ситуации и обеспечит вашу безопасность.
