Самостоятельная установка противотуманных фар: ВАЗ 2109

В последнее время, в свете принятия правил о пользовании автомобильным освещением в дневное время, вопрос монтажа дополнительного освещения в виде противотуманок встал особенно остро.
Внедрение такого оборудования позволяет водителям избежать необходимости включать днём ближний свет. А это в свою очередь облегчит нагрузку на всю систему электрооборудования автомобиля. Именно поэтому вам стоит задуматься над тем, чтобы была произведена установка противотуманных фар. ВАЗ 2109 это тоже касается.

Что необходимо приобрести

Если вами будет производиться установка противотуманных фар (ВАЗ 2114, видео вы можете просмотреть в статье), то в первую очередь понадобится, конечно, осветительное оборудование. Подбирать нужно по особенностям автомобиля. Например в моделях ВАЗ, таких как 2110, 2112, 2114 и 2115, в бампере имеются заглушенные технологические отверстия, и соответственно приобретать фонари, имеет смысл по их форме.

Подключение птф ваз 2109 (высокая панель)

Противотуманные фары на ваз 2109 подключение

Как подключить Противотуманки(птф),Ходовые огни через реле

Установочный комплект

Для реализации проекта вам понадобятся:

• две противотуманные фары с кронштейнами для крепления;
• нормально-разомкнутое реле для подключения приборов освещения;
• кнопка включения противотуманных фар;
• одножильный провод сечением 1 кв. мм, длиной примерно 4 метра;
• предохранитель 16А;
• схема подключения;
• контактные колодки — при их отсутствии в комплекте с фарами и реле.

Если у вас уже есть что-то из этого набора, докупите остальное. А если вам предстоит покупать всё, то рассмотрите вариант приобретения коробочного комплекта целиком. В него входит всё необходимое, там же найдётся подробная инструкция по установке.

Подключение противотуманных фар на ВАЗ 2109 потребует наличия определенных инструментов. Вам понадобятся ключ на 10, отвёртка, бокорезы, сапожный нож для зачистки проводов и изолента. Это минимальный набор. Он достаточен в случае применения технологии скрутки для соединения проводов.

Еще один вариант подключения ПТФ, который и рекомендует большинство экспертов, — пайка всех соединений и применение термо-усадочных материалов для изоляции.

Материалы и требования к установке

Итак, для начала необходимо запастись следующими инструментами и материалами:

1. Непосредственно противотуманки.
2. Около трех метров одножильного провода (красного цвета) с сечением 0,75 квадратов.
3. Реле с нормально разомкнутыми контактами, металлической пластиной для крепления и колодка с проводами.
4. Кнопка (скорее всего, она уже установлена рядом с выключателем обогрева заднего стекла).
5. Как минимум пять саморезов.
6. Отвертка, ключ на 10, канцелярский нож и плоскогубцы.
7. Термоусадочная изоляция и изолента.
8. Предохранитель на 16 Ампер и гнездо для него.

Установка

Подготовив все необходимое, можно приступать к процедуре сборки новых элементов для вашего автомобиля.

• Установите и подключите кнопку, с помощью которой вы будете включать и выключать ПТФ. В этом плане повезло владельцам девятки с высокой панелью, поскольку здесь уже есть штатное место, предусмотренное для противотуманных фар, то есть для их кнопки.
• Снимите решетку, которая закрывает динамик, открутите сам динамик и отыщите внутри пару разъемов. Они предназначены для подключения кнопки активации противотуманок и индикатора их включения.
• Уберите заглушку с панели, поставьте на ее место вашу кнопку и соедините с электрическим разъемом. Динамик и решетку можно вернуть на свое законное место.
• Теперь идем к подкапотному пространству. Вам нужно открутить монтажный блок, или как его еще называют черный ящик. Поднимите крышку, чтобы получить доступ к имеющимся там разъемам.
• Далее от вас потребуется провести проводку от противотуманных фар, а также от места установки соответствующего реле до монтажного блока предохранителей. А вот провода массы реле трогать пока не надо.
• Отсоедините от монтажного блока разъемы Ш7 и Ш8. Они располагаются непосредственно друг возле друга, но при этом Ш7 существенно шире, нежели Ш8.
• Вставьте в разъемы ваши подготовленные клеммы, опираясь на предоставленную схему. Если ПТФ на вашем автомобиле нет, то эти разъемы обязательно будут свободными.

• Верните разъемы назад с блок предохранителей.
• Верните на свое законное место извлеченный монтажный блок.
• Реле монтируется на корпус автомобиля, и под используемый крепежный болт обязательно устанавливается масса реле. Не забудьте перед этим место контакта тщательно зачистить от краски, иначе заземление работать должным образом не будет.
• Силовые провода соединяются с вашими противотуманными фарами из приобретенного комплекта.

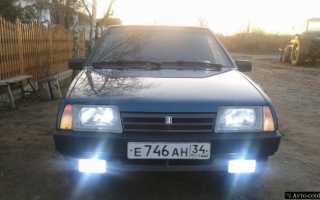

Устанавливаем птф ваз 21099

• В непосредственной близости возле противотуманок необходимо в удобном и безопасном, защищенном месте подключить массу. Контакт с корпусом вашего автомобиля должен получиться максимально надежным. Иначе фары попросту не будут работать или возникнут проблемы со стабильностью функционирования.
• Установку сами противотуманных фар можно выполнить за счет просверливания отверстий в металлической вставке. Оптимальное место сверления — около крепежных болтов, которые удерживают бампер.
• Некоторые модели бамперов, кроме стандартных заводских, предусматривают в своей конструкции наличие уже готовых отверстий для монтажа противотуманной оптики. Для их установки воспользуйтесь кронштейнами, которые обязаны идти в комплекте с набором для подключения ПТФ.
• Обязательно обеспечьте прочную фиксацию противотуманных фар, чтобы их не трясло во время движения.
• Многие допускают большую ошибку, монтируя противотуманки непосредственно на пластиковый бампер. От этого при малейших кочках фары начинает трясти, вы мешаете встречному транспорту. Да и эффективность работы ПТФ при подобной установке стремится к нулевой.

Детальная инструкция по установке противотуманок

Если вы решили произвести установку противотуманных фар на ВАЗ, то для начала следует приобрести сам комплект оптики. Как сказано выше, в фары ВАЗ 2109 с линзами может быть установлен ксенон, если вы хотите его поставить и подключить сразу, то купите соответствующий комплект. Линзовые фары представлены на рынке в огромном ассортименте, поэтому покупая линзы, обратите внимание на их качество сборки. Они должны быть максимально прочными и надежными, чтобы их эксплуатация впоследствии не вызывала проблем.

Процедура замены

Как производится установка и подключение противотуманных фар на ВАЗ 2109?

Процедура описана на примере авто с высокой панелью:

1. Для начала необходимо вмонтировать и подключить кнопку управления противотуманками. Если ваша «девятка» оборудована высокой центральной консолью, то на ней уже есть место для монтажа соответствующей кнопки. Если же панель низкая, то это тоже не проблема — на ней также есть соответствующее место, справа от кнопки включения ближнего света и габаритов. Демонтируйте решетку, расположенную слева от руля, после чего вы получите доступ к разъема для включения ПТФ. Заглушку из центральной консоли можно убрать, а вместо нее надо установить кнопку управления оптикой, которая подключается к бортовой сети. Сделав это, решетку ставьте на место.
2. Теперь вам необходимо открыть моторный отсек и открутить монтажный блок. Вам нужно вывести к нему проводку от ПТФ и подключить ее в соответствующие разъемы. Кроме того, проводка должна идти и от того места, где будет установлено реле, до блока. При этом учтите, что провод массы трогать не следует.
3. От блока необходимо отключить выводы Ш7 и Ш8, которые находятся в непосредственной близости друг к другу. В эти разъемы необходимо установить заранее приготовленные клеммы, при этом используя схему, размещенную ниже. Если противотуманок у вас нет, то эти выводы должны быть свободными.
4. Далее, блок ставится на место и производится монтаж реле, его можно установить на кузов машины. Под болт проводится масса. Также необходимо отметить, что перед установкой место, где будет контакт, должно быть тщательно зачищено от лакокрасочного покрытия, в противном случае не будет «земли».
5. После выполнения этих действия силовые провода необходимо подключить к противотуманной оптике. Производится подключение массы, то есть провода к кузову, при этом желательно, чтобы масса находилась как можно ближе к ПТФ, в удобном и сухом месте. Если контакт оптики с корпусом транспортного средства будет ненадежным, это может привести к сбоям в работе фар, их функционирование в целом будет нестабильным.
6. Теперь нужно установить сами туманки, для этого в переднем бампере необходимо проделать соответствующие отверстия. Лучше всего сверлить рядом с крепежными винтами бампера. Если же в бампере есть специально отведенное для этих целей место, то ПТФ ставятся туда. Обеспечьте наиболее качественную фиксацию оптики на бампере, чтобы не допустить ее вибрации и тряски. После того, как все будет готово, вам остается только произвести регулировку светового потока.

1. Выберите место для установки кнопки управления ПТФ.

2. Установите реле противотуманок в моторном отсеке.

3. Подключите противотуманки в соответствии со схемой.

Рекомендуем: Как Снять Радиатор Печки Опель Астра Ф

Противотуманные фары на ваз 2109 подключение.

Способ подключения противотуманных фар очень прост и не займет у вас не более часа. Обычно большая часть времени уходит на установку их на самом автомобиле.

Для подключения нам понадобятся:

• Сами противотуманные фары на ваз 2109. (Ну или любые другие, какие душе вашей угодны)
• Силовые провода с сечением от 1кв.мм и длинной достаточной для протяжки их от блока до переднего бампера, т.е. самой противотуманки.

• 3 клеммы: узкая и широкая (мамы) и одна для массы .
• Кнопка вкл/выкл птф.
• Релюшка птф с колодкой и проводами.

Все это можно купить в любом магазине запчастей, а именно комплект для подключения противотуманных фар. Цена вопроса — 1500 рублей.

Выглядит он так:

Необходимость монтажа

Хорошо когда на машинах последних моделей всё изначально предусмотрено для этих световых приборов. Остаётся только купить оборудование, соответствующее технологическому описанию, и не мудрствуя, вставить в штатные ниши, подключив предусмотренные заводом изготовителем провода.

А если ничего этого нет? Можно отправиться на ближайший автосервис и заплатив мастеру подождать результатов работы. Ну а можно прочитав эту статью, проделать это самостоятельно. Главное иметь хоть небольшие навыки работы с инструментом.

Регулировка фар

Регулировка противотуманок — дело ответственное. Если не отрегулировать фары надлежащим образом, есть риск причинить неудобства другим участникам дорожного движения, создать угрозу безопасности. Грубую регулировку ПТФ можно произвести самостоятельно. Для этого выберите горизонтальную площадку вблизи белой вертикальной стены. Вертикальность стены можно проверить на глаз, а в горизонтальности площадки лучше удостовериться с помощью инструментов. Для этого подойдёт двухметровый строительный или водяной уровень. Найдя подходящее место, установите автомобиль передней частью к белой стене на расстоянии 4-5 метров от неё. Будет хорошо, если прямые лучи яркого солнечного света не будут падать на эту стену. Измерьте расстояние от центра фары до поверхности земли. Включите противотуманки. Измерьте расстояние от центра пятна света до земли. Центр пятна должен располагаться на 2-3 сантиметра ниже центра фары.

Такая регулировка является довольно грубой. Для более точной нужен специализированный стенд на сервисной станции. Если вы закажете установку ПТФ на СТО, регулировка войдёт в цену автоматически и будет выполнена в обязательном порядке.

Конструктивно, на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях в стандартном исполнении лампы противотуманного света (21Вт) имеются только в задних фонарях. Они используются как дополнительное освещение в ненастную погоду к габаритным огням.

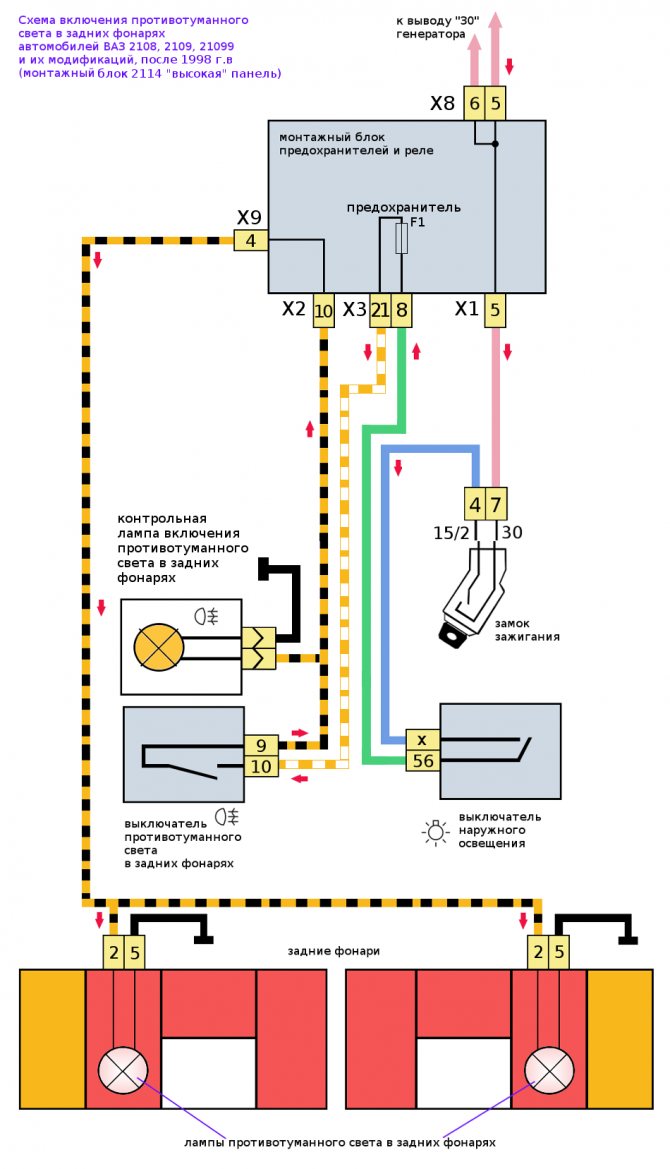

Схема включения противотуманного света в задних фонарях автомобилей ВАЗ 2108, 2109, 21099 с монтажным блоком 2114, после 1998 г.в., «высокая» панель приборов

Особенности схемы включения противотуманного света

— Напряжение к лампам противотуманного света поступает с вывода «30» генератора после поворота ключа в замке зажигания в положение «│» (зажигание) – замыкаются его контакты «30» и 15/2. Далее через выключатель наружного освещения (второе положение клавиши, включающее ближний свет фар), предохранитель, выключатель противотуманного света на панели приборов, контрольную лампу на щитке приборов, монтажный блок к лампам противотуманного света в задних фонарях автомобиля.

— О включении противотуманного света сигнализирует контрольная лампа на щитке приборов («низкая панель») или лампа на клавише выключателя противотуманного света («высокая» панель).

— На автомобилях до 1986 года выпуска электрическая цепь противотуманного света защищалась предохранителем «15» монтажного блока. После 1986 года применяется отдельно вынесенный предохранитель (8А), расположенный в пластмассовом корпусе в жгуте проводов около выключетеля противотуманного света.

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 предусмотрена возможность установки дополнительных противотуманных фар (в некоторых комплектациях ПТФ установлены на заводе). Напряжение к противотуманным фарам будет подаваться через реле (типа 113.3747) в монтажном блоке реле и предохранителей. Включаются дополнительно установленные противотуманные фары после включения клавиши наружного освещения специальной отдельной клавишей установленной на панели приборов. Подробнее: «Схема включения противотуманных фар на автомобили ВАЗ 2108, 2109, 21099».

Проведение процесса

Если у вас в наличии ВАЗ 2106, установка противотуманных фар может быть проведена в короткие сроки. Сначала необходимо монтировать на автомобиль сами фонари. Здесь уже всё зависит от фантазии автовладельца. Кто крепит их возле решётки радиатора, кто-то подвешивает под передний бампер, а кто-то на бампер. Это дело личное.

Главное, надёжно закрепить, в этом и заключается установка противотуманных фар (ВАЗ 2114) своими руками. Теперь монтаж электропроводки. Нужно закрепить в подкапотное пространство реле для включения. И здесь нет особых ограничений, Главное чтобы к нему можно было подвести провода, и подальше от выхлопного коллектора и радиатора. Вот и все требования. А теперь внимание самое главное! Главная хитрость здесь правильно подключить кнопку и реле.

Если вами будут приобретаться противотуманные фары ВАЗ 2115, установка такого оборудования может быть проведена самостоятельно. Стандартное реле общего назначения имеет четыре ножки с нумерацией — 85, 86, 87 и 30. По поводу реле любому автолюбителю стоит знать, контакты 85 и 86, это электромагнитная катушка.

На неё подаётся ток, сердечник приобретает свойства магнита и замыкает контакты 30 и 87. Поэтому нужно с контакта 85 закрепить на «массу» а с 85, провести провод в салон к кнопке. На контакт 30 подать «+» с АКБ. И уже с 87 контакта вывести два провода, врезав предохранители. Когда в наличии ВАЗ 2110, установка противотуманных фар своими руками может быть проведена в самые короткие сроки.

Кнопку подключить следующим образом, один контакт идёт на реле — контакт 86, второй подключить к «+» замка зажигания, вызвонив его предварительно контрольной лампой. Тщательно заизолировать места соединений и всё готово. Можно пользоваться. Установку противотуманных фар на ВАЗ 2109 вполне может осуществить любой автолюбитель. Главное, пользоваться прописанной технологией.

Особенности и устройство ПТФ

Обычные фары на ВАЗ 21099 в непогоду работают таким образом, что отражают свет от капель дождя или крупиц снега, в результате чего лучи попадают прямо в глаза водителю. Это, в свою очередь, способствует ухудшению видимости дорожного покрытия. Если говорить о ПТФ, то их устройство несколько другое. Противотуманные фары на ВАЗ 2109 в соответствии со схемой должны быть расположены близко по отношению к дорожному покрытию, так как туман не ложится на асфальт. В результате получается, что противотуманные фары ВАЗ 2109 светят как бы под туман, образуя плоский пучок освещения, таким образом освещая именно необходимый участок дороги.

Комплект ПТФ для отечественной девятки

Противотуманки на ВАЗ 2109 с ксеноном или без него ставятся симметричным образом, в обязательном порядке ниже основной оптики. То есть передние фары на ВАЗ 2109 в любом случае должны находиться выше. Расстояние ПТФ от дорожного покрытия должно составлять 25 см, а от габаритов и поворотов расстояние должно составлять не меньше 40 см. Если вы решили устанавливать линзованные ПТФ с ксеноном либо без него, эти требования следует учитывать. По мнению некоторых автолюбителей, установка ксенона в линзы дневных ходовых огней позволит заменить противотуманки, но это ошибочное мнение.

Чтобы ПТФ с линзами светили нормально, они должны быть правильно отрегулированы. Учтите, что если угол наклона фонарей будет слишком маленьким, их использование будет бессмысленным. Тем более, что такая корректировка может доставить неудобства водителям встречных авто. Что касается освещения, то оно должно быть либо желтым, либо белым, именно поэтому многие автовладельцы ставят в линзы ксенон. Использование лампочек красного, зеленого или синего цвета в ПТФ не допускается, поскольку их эффективность минимальная (автор видео — канал КАК то ТАК).

Монтаж фар и прокладка проводов

Штатные бамперы ВАЗ 2109 предусматривают специальные места, предназначенные для того, чтобы выполнить крепление противотуманных фар. Если на вашем автомобиле сохранились родные бамперы, лучше всего закрепить фары на штатные места. Если же их меняли, рассмотрите возможность фиксации кронштейнов противотуманок не к бамперу, а к корпусу автомобиля. Крепление к бамперу, особенно к нештатному, увеличивает риск разрегулировки. Это может привести к ослеплению водителей встречных автомобилей и к риску утраты приборов освещения. Не забывайте о требовании располагать ПТФ не ниже 25 см от поверхности дороги и не дальше 40 см от габарита автомобиля.

Как установить противотуманные фары на ВАЗ 2109?

Итак, начинается монтаж. Для его проведения необходимо сначала установить фары в намеченное место. После этого возьмите провод и соедините с лампой правой противотуманки (плюсовой вывод). Выведите провод в подкапотное пространство и свяжите его со жгутом, идущим под радиатором. Доведите так до левой противотуманной фары ВАЗ 2109, после чего сделайте соединение с ее лампой. Все оголенные участки заизолируйте, для этого лучше всего использовать термоусадку.

Соединение со стандартным монтажным блоком 2109

Далее провод необходимо вывести к месту установки электромагнитного реле, у которого нормально разомкнутые контакты служат для подачи напряжения на противотуманки ВАЗ 2109. На один вывод через предохранитель 16 Ампер приходит плюс от АКБ, со второго он будет сниматься и идти на параллельно включенные противотуманные фары.

На контакты катушки реле присоединяется два провода: один сразу же на массу, а второй выводите к кнопке в салоне. Теперь осталось только к обеим противотуманным фарам ВАЗ 2109 подвести минусовое питание, а на второй контакт кнопки подать плюс от замка зажигания (чтобы исключить включение противотуманок при выключенном зажигании).

Кнопка включения ПТФ

Выбор места установки кнопки включения противотуманных фар зависит того, высокая или низкая приборная панель у вашего автомобиля. Если высокая, вам повезло, ваш вариант имеет штатное место для кнопки включения ПТФ на ВАЗ 2109. Оно располагается слева от рулевой колонки между кнопкой выключателя задних противотуманных фонарей и кнопкой выключателя обогрева заднего стекла. Это место закрыто заглушкой. Для монтажа кнопки снимите декоративную панель, закрывающую левый динамик аудиосистемы, и демонтируйте сам динамик. Так вы получите доступ за приборную панель, необходимый для монтажа кнопки. Подсоедините колодку включения ПТФ и колодку индикатора этого включения, после чего установите кнопку на место.

При наличии низкой панели устанавливать кнопку будет сложнее. Возможны два варианта. Первый — вы можете запараллелить включение ПТФ с включением какой-либо другой системы, например, задних противотуманных фонарей. Второй — организовать специальное место для этой кнопки. Таким местом может стать заглушенное гнездо под центральным воздуховодом системы вентиляции, рядом с выключателем обогрева стекла пятой двери.

Чтобы установить кнопку в низкой приборке, придётся демонтировать панель, расположенную между центральным соплом системы вентиляции/отопления и органами управления печкой.

Зачем нужны ПТФ на ВАЗ 2113, 2114, 2115

Туман располагается над поверхностью земли (дороги) на некотором расстоянии и этот промежуток остаётся прозрачным. Благодаря противотуманным фарам (ПТФ) формируется пучок света: широкий в горизонтальной и узкий в вертикальной плоскости. Он направлен параллельно дорожному полотну. При включённых противотуманках туман подсвечивается снизу, что улучшает освещение дороги. Благодаря широкому лучу боковая разметка и обочина хорошо видны, за счёт чего снижается риск съезда с проезжей части.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги

Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. На самом деле дорогу достаточно хорошо освещают приборы как с белыми, так и с жёлтыми стёклами. Обозначенные цвета по сравнению с зелёным, красным или любым другим, характеризуются максимальной световой энергией в спектре. Однако стоит учитывать, что при установке даже самых качественных ПТФ при сильной плотности тумана видимость будет не более 10 м. Но поскольку при таких погодных условиях скорость движения невысокая, то этих показателей вполне достаточно. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане.

Лада 2109 БТР на 4-х колёсах › Бортжурнал › Установка ПТФ

С приходом августа месяца и до конца октября наступает сезон туманов по ночам и рано утром. Поэтому ПТФ не роскошь, а больше необходимость. Ещё одна причина установки — это то что надоело ездить всё время с ближним светом фар. Порывшись в интернете нашёл схемку подключения ПТФ на ВАЗ-2109 с высокой панелью, и согласно её начал мудрить. Вот собственно статья и схемы для подключения ПТФ.

В этой статье мы будем устанавливать и подключать противотуманные фары на ВАЗ 2109. Материал данной статьи также пригодится владельцам ВАЗ-2108 и ВАЗ 21099 с «высокой» панелью, для их автомобилей эта операция абсолютно идентична. Противотуманные фары на автомобиле предназначены для улучшения освещения дороги во время тумана, снегопада, сильного дождя. Также их можно использовать днем вместо ближнего света согласно ПДД. Также правильно установленные и отрегулированные противотуманные фары хорошо подсвечивают обочину дороги, что помогает вовремя замечать внезапно появившихся там пешеходов. • Для установки потребуется: Силовой провод сечением 1,25 кв. мм. Длины провода должно хватать для его протяжки от блока предохранителей до каждой протовотуманки. • Клемма широкая (мама) — 4 шт. • Клемма узкая (мама) — 1 шт. • Клемма с отверстием посередине (масса) — 3 шт. • Реле с колодкой и проводами. • Кнопка включения ПТФ. • Противотуманные фары — 2 шт. В продаже имеются уже готовые наборы для монтажа противотуманных фар, включающие все вышеуказанные материалы, уже подготовленные к установке:

Если нет возможности приобрести подобный набор для подключения противотуманных фар на ВАЗ 2109, или вы желаете сделать все своими руками, то собираем следующее:

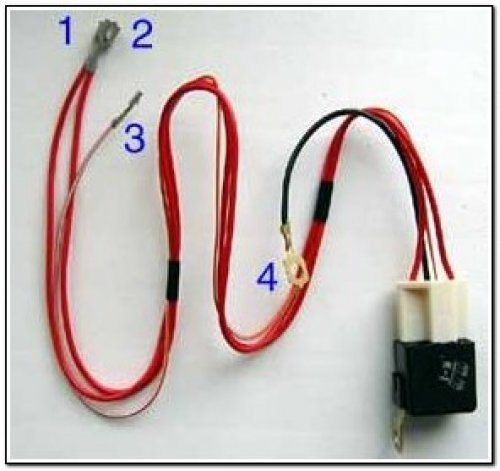

Реле ПТФ с колодкой и обжатыми проводами. Силовые провода обжаты широкими клеммами (1 и 2). Провода управляющей обмотки реле: один обжат узкой клеммой(3), другой — клеммой с отверстием — массой(4)

Силовые провода от монтажного блока до фары (на рисунке приведены обе пары проводов): один конец обжат широкой клеммой(1 и 2), на другом колодка для соединения с противотуманной фарой (3 и 4), второй провод колодки (черный) — масса(5 и 6) Переходим непосредственно к процессу установки противотуманок на ВАЗ 2109. Устанавливаем и подключаем кнопку. На автомобилях с высокой панелью предусмотрено уже готовое штатное место для неё:
