Установка котла отопления в частном доме — важный этап, определяющий комфорт и тепло в жилище. В статье рассмотрим правила и рекомендации по монтажу котлов, а также проанализируем типы отопительных систем и схемы их подключения. Узнаете, как выбрать оборудование для эффективного и безопасного отопления, а также получите советы и наглядные материалы для установки.

Типы котлов для отопления частного дома

Принцип функционирования котла остается неизменным – это нагрев теплоносителя, чаще всего представляющего собой обычную водопроводную воду, желательно предварительно очищенную через фильтры. Для этого процесса могут использоваться различные виды топлива. В зависимости от этого, котлы делятся на несколько категорий:

Газовые котлы. Они уверенно занимают лидирующие позиции среди отопительных устройств. Основная причина их популярности – это сравнительно низкая цена на газ в России по сравнению с другими источниками энергии. Интересно, что в Европе и других странах, где природный газ регулируется государством, такие котлы не так распространены. Преимущества газовых котлов включают стабильность работы и доступность, однако есть и особенности – необходимо устанавливать дымоход, получать соответствующие разрешения и подключаться к газовой магистрали. Несмотря на значительные первоначальные затраты, газовые котлы являются одними из самых быстроокупаемых решений.

Установка котла отопления в частном доме требует внимательного подхода и соблюдения ряда правил. Эксперты подчеркивают, что прежде всего необходимо правильно выбрать тип котла, основываясь на потребностях и особенностях здания. Важно учитывать мощность устройства, его эффективность и тип топлива. При установке следует строго следовать инструкциям производителя и местным строительным нормам.

Кроме того, специалисты рекомендуют заранее продумать схему отопления, которая может быть однотрубной или двухтрубной, в зависимости от планировки дома. Не менее важным аспектом является обеспечение хорошей вентиляции и соблюдение требований безопасности, чтобы избежать возможных аварийных ситуаций. В конечном итоге, качественная установка котла не только обеспечит комфорт в доме, но и поможет сэкономить на отоплении.

https://youtube.com/watch?v=pl6kmm_W7Tc

Цены на популярные модели газовых котлов

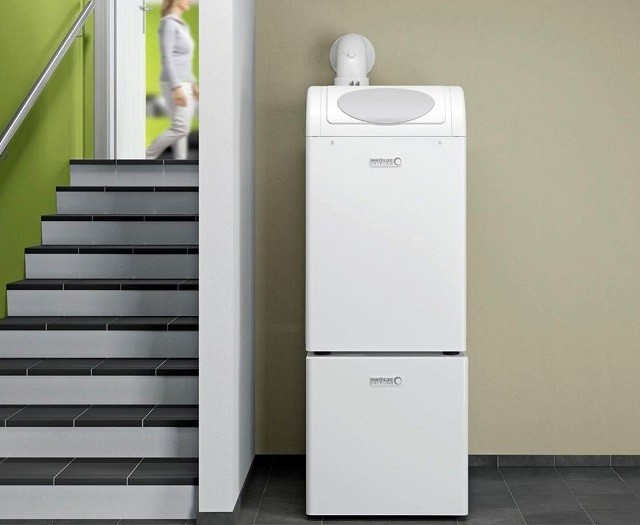

Газовый котел

Интересные факты

Вот несколько интересных фактов о установке котла отопления в частном доме:

1. Выбор топлива: При установке котла отопления важно учитывать тип топлива, который будет использоваться. Существуют котлы на газе, дровах, угле, электричестве и даже на биомассе. Каждый из этих вариантов имеет свои преимущества и недостатки, включая стоимость, доступность и экологические аспекты. Например, газовые котлы часто более эффективны и удобны в эксплуатации, но требуют подключения к газовой сети.

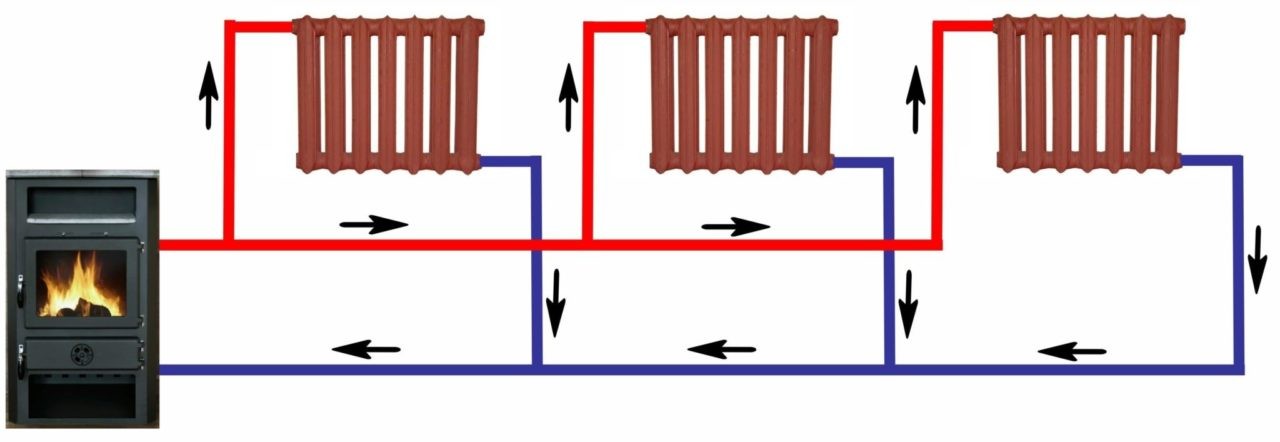

2. Системы отопления: Существует несколько схем отопления, которые можно использовать в частном доме. Наиболее распространенные — это однотрубная и двухтрубная системы. В однотрубной системе теплоноситель проходит через все радиаторы последовательно, что может привести к неравномерному нагреву. В двухтрубной системе каждый радиатор подключен к подающей и обратной трубам, что обеспечивает более равномерное распределение тепла.

3. Автоматизация и управление: Современные котлы отопления могут быть оснащены системами автоматизации, которые позволяют контролировать температуру в доме, а также управлять работой котла удаленно через смартфон или компьютер. Это не только повышает комфорт, но и способствует экономии энергии, так как позволяет оптимизировать работу системы отопления в зависимости от погодных условий и потребностей жильцов.

https://youtube.com/watch?v=KklTYZV6_ek

Цены на модельный ряд твердотопливных котлов

Твердотопливные котлы

Цены на модельный ряд электрических котлов

Электрические котлы

Выбор схемы отопления для котла отопления в частном доме

Котёл представляет собой лишь одну из составляющих системы отопления. Без труб и радиаторов, по которым движется теплоноситель, его функционирование не имеет смысла. Поэтому проектирование отопительной разводки следует осуществить заранее, до приобретения устройства, обеспечивающего тепло. Эта задача становится проще, так как отопительный контур для всех видов котлов имеет больше общего, чем отличий.

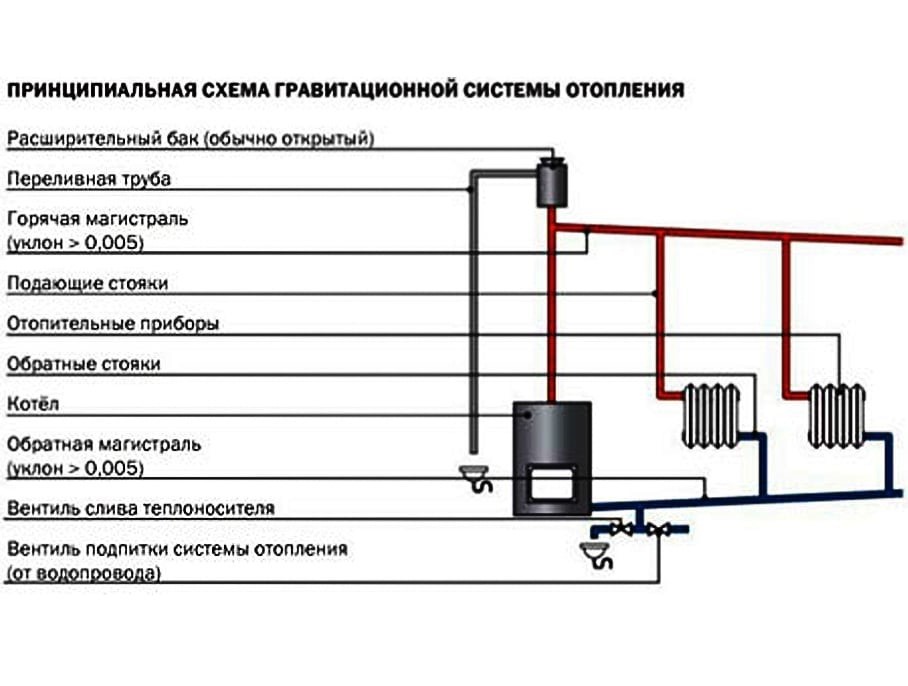

Гравитационная схема

Чаще всего такую схему используют для связки с твердотопливным или жидкостным котлом. Если подойти к вопросу строго, с учётом сохранения КПД, то современные газовые котлы не предполагают самотёчную циркуляцию теплоносителя. Во многих настенных и напольных моделях с электронным управлением уже встроен циркуляционный насос, который в принудительном порядке прогоняет воду или антифриз по трубам и радиаторам. В условиях частого отключения электроэнергии такой котёл будет бездействовать.

Тем не менее, во многих домах продолжают работать гравитационные схемы в связке с газовым энергонезависимым котлом простого типа с механическим управлением. С применением отопительных труб большого диаметра в системе создаётся достаточное давление воды для запуска газовой горелки. В старых системах брались трубы сечением 100 – 150 мм, которыми опоясывались комнаты по периметру. Теплоотдача такой конструкции невелика, зато сама она надёжна и долговечна. При установке радиаторов диаметр подающих труб должен быть не менее 40 мм для снижения гидродинамического сопротивления.

В гравитационных системах обязательным элементом является расширительный бачок. Если вода в системе достигает больших температур, в бак поступают её излишки из-за увеличившегося объёма. Бачок страхует систему от протечек и разгерметизации в случае скачкообразного повышения давления. В системах открытого типа бачок всегда расположен в верхней точке.

Гравитационная схема однотрубная. Это значит, что теплоноситель последовательно проходит все радиаторы, а потом возвращается через “обратку”. Для монтажа батарей при такой системе используют байпасы – обходные трубы с запорной арматурой, благодаря которым можно производить демонтаж и замену батарей без остановки котла и слива теплоносителя. Также на каждом радиаторе ставят кран Маевского для стравливания воздуха скапливающегося внутри разводки.

Схема с принудительной циркуляцией

Единственным недостатком данного типа отопительной системы является зависимость от электрической сети. Важным элементом такой схемы, помимо котла, является циркуляционный насос, который устанавливается в «обратной» линии перед тем, как теплоноситель вернется в котел. Современные насосы работают практически бесшумно, обладают высокой производительностью и потребляют электроэнергии не больше, чем обычная лампочка. Благодаря этому устройству можно выбрать двухтрубную систему отопления. В этом варианте обвязочная труба проходит через все отапливаемые помещения, от нее к каждому радиатору подается отдельный поток горячей воды, а остывший теплоноситель возвращается в «обратку», которая и является второй трубой в системе. Это обеспечивает равномерное распределение тепла по всем радиаторам и поддерживает одинаковую температуру даже в самых удаленных от котла комнатах.

При наличии циркуляционного насоса расширительный бачок обязательно должен быть закрытым, чтобы создать необходимое давление в системе. В случае превышения допустимых значений предусмотрен аварийный клапан для сброса давления.

В обеих схемах необходимо предусмотреть подпиточный узел, через который в систему добавляется теплоноситель. Если используется вода, то для заполнения трубопроводов устанавливается патрубок от водопроводной сети с фильтром на входе. При использовании антифриза устанавливается входной клапан с запорной арматурой, а закачка осуществляется с помощью погружного насоса «малютка» или другого насосного оборудования.

Этапы установки отопительного оборудования на примере напольного газового котла

Поскольку именно газовый котёл – самый популярный, то именно его установка послужит примером процедуры обустройства системы отопления. Для газового оборудования необходимо получить разрешение в газовой службе и предоставить проект размещения котла. Получив разрешительные документы, можно приступать к монтажу котла.

Нужна ли отдельная котельная?

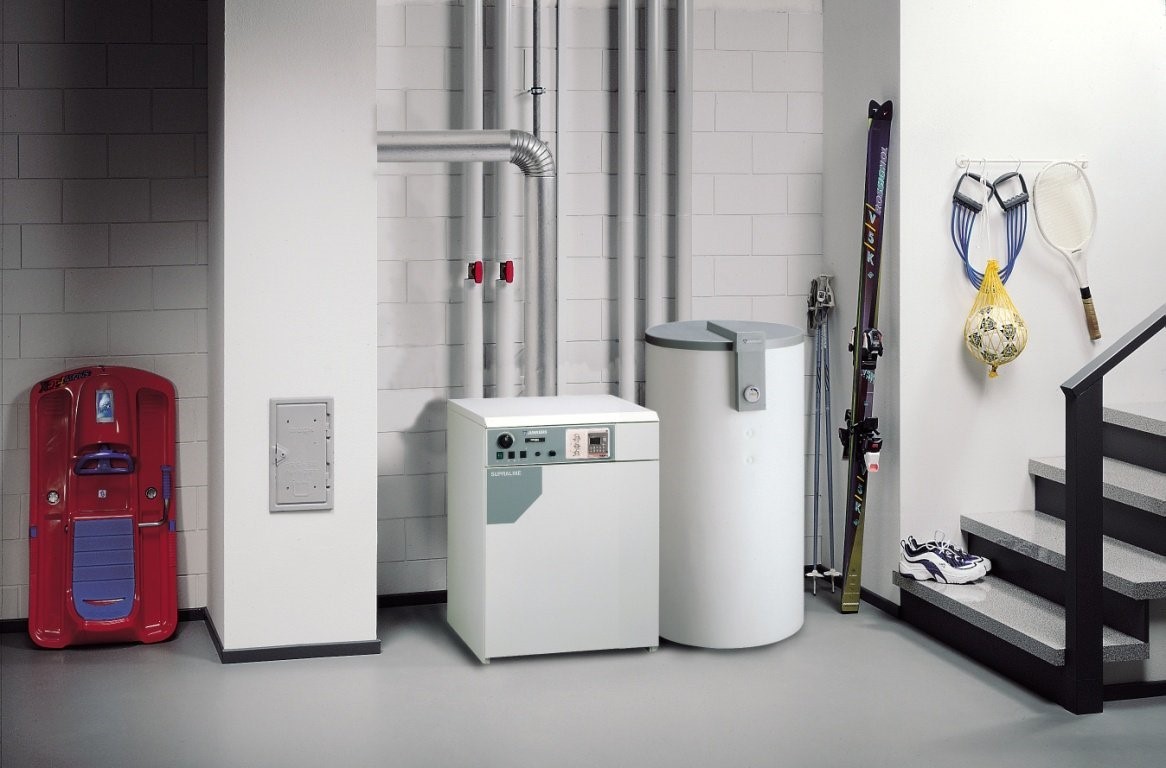

Владельцы частных домов, которые впервые сталкиваются с установкой газового оборудования, часто считают, что котёл обязательно должен находиться в специально отведённом помещении, таком как топочная или котельная. Однако здесь есть свои нюансы. К помещению, где установлен котёл, предъявляются определённые требования. Площадь этого помещения должна рассчитываться исходя из 0,2 кубометра объёма на 1 кВт мощности котла, но при этом она не должна быть меньше 15 кв. м. Для котлов с открытой камерой сгорания, которые используют воздух из помещения для горения, необходимо обеспечить хорошую и эффективную вентиляцию, чтобы гарантировать достаточный приток воздуха. Пол и стены помещения должны быть выполнены из негорючих материалов.

Тем не менее, часто забывают, что одноконтурные газовые отопители мощностью до 60 кВт можно устанавливать в любой комнате дома. Только котлы мощностью свыше 60 кВт должны находиться в цокольном этаже или подвале в отдельной нежилой котельной. Таким образом, формально котёл может быть размещён в любом помещении, где соблюдены все указанные условия, поскольку редко встречаются газовые котлы, превышающие этот предел по мощности.

При выборе места для установки котла важно учитывать его мощность и сопутствующее оборудование. Для котлов, предназначенных для отопления небольших домов, нет необходимости выделять отдельное помещение для котла. Однако если дом большой, например, двух- или трёхэтажный, и для его отопления выбран мощный котёл, а также планируется установка теплоаккумулятора и котла косвенного нагрева, то без отдельной котельной не обойтись.

Подготовка помещения

Вне зависимости от того, принято ли решение поместить котёл в отдельной топочной комнате, или разместить его в кухне или даже гардеробной, условия должны быть соблюдены, так как с открытым огнём шутки плохи, тем более если по трубопроводу подаётся природный газ, который может взорваться.

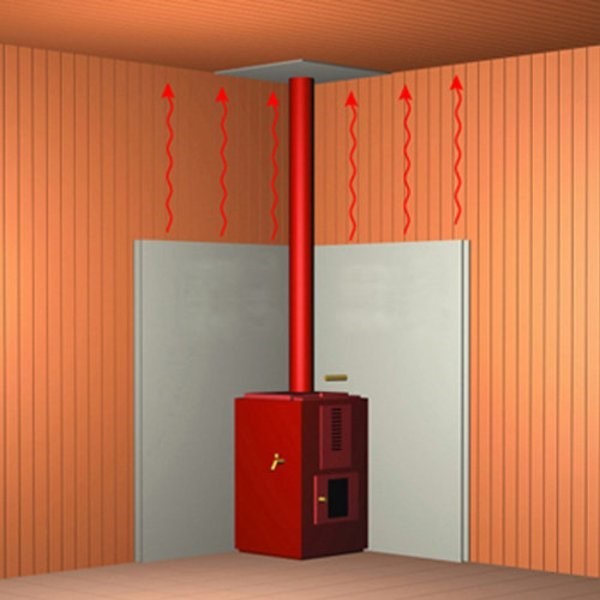

Шаг 1. Позаботьтесь о сопротивлении пламени. Хотя из газового котла не выскочит уголёк, как из буржуйки, пол вокруг котла и стены должны быть полностью негорючими. В деревянном помещении облицовку нужно выполнить так, чтобы между верхним негорючим листом и массивом древесины был проложен негорючий теплоизолятор, например, каменная вата. В кирпичных и бетонных домах достаточно облицовки, которая вплотную примыкает к стенам. В этом качестве можно использовать листы нержавеющей стали. Но всё же предпочтительнее керамическая плитка или керамогранит – они не так накаляются при температурном воздействии.

Шаг 2. Сделайте качественную вентиляцию. Если речь идёт о комнате с окном, то приоткрытой форточки или створки будет недостаточно. К тому же, трудно держать окна открытыми в зимний период, на который приходится пик работы котла-отопителя. Нужно устраивать приточную вентиляцию. Вытяжной в топочной не требуется, ведь часть воздуха вместе с продуктами горения будет постоянно выходить в газоотводной канал. В помещении без окон приточку устраивают на любой наружной стене, пробурив сквозной канал и поставив блок с фильтром и всасывающим вентилятором с внутренней стороны.

Шаг 3. Монтаж основания. Маломощные напольные котлы не очень тяжелы, но даже для них пол нужно тщательно осмотреть и подготовить. Что же касается котлов для отопления больших площадей, то они очень тяжелы и требуют отдельного фундамента. Ситуация проще, если под домом сделана монолитная железобетонная плита – тогда нужно лишь снять чистовой пол и сделать его заново из твёрдых негорючих материалов. При свайном или ленточном фундаменте нужно расшить пол залить отдельный фундамент из армированного железобетона. Лёгкие устройства до 150 кг можно устанавливать прямо на деревянные лаги, нужно лишь предусмотреть монолитный экран из негорючего материала.

Подключение к газоотводу и коммуникациям

Продукты сгорания удаляются через дымоходный канал под действием тяги. В настоящее время на рынке представлены стальные дымоходы, выполненные по коаксиальной схеме. Между двумя слоями нержавеющей стали находится слой плотного негорючего утеплителя. Дымоходные трубы фиксируются на стенах с помощью кронштейнов, а секции соединяются друг с другом при помощи специального замка. Места, где дымоход проходит через крышу и межэтажные перекрытия, также изолируются негорючим утеплителем. Ключевым моментом является гидроизоляция кровли в месте соединения с трубой. Снаружи она покрывается гидроизоляционным слоем и обрабатывается специальной мастикой. Пленки и мембраны не применяются, так как они могут расплавиться при контакте с дымоходом. Вся конструкция сверху закрывается фартуком — металлическим листом, который укладывается внахлест с загибами и способствует стеканию воды по скатной крыше, обходя отверстие для выхода газов. Оголовок трубы оснащается грибком или козырьком для защиты от осадков.

Затем производится врезка котла в систему отопления. Для этого на подводящих трубах заранее создаются резьбовые соединения — они паяются на полипропиленовых трубах или привариваются на стальных. К патрубкам котла трубы крепятся гайками с использованием фум-ленты или комбинации герметика и сантехнического льна.

В завершение прибор подключается к газовой магистрали. Эту работу не рекомендуется выполнять самостоятельно, лучше обратиться в газовую службу. Очередность работ становится ясной: если все предыдущие этапы завершены, газовики сразу проведут тестовый запуск котла, который является обязательным.

Газовые котлы представляют собой сложное и потенциально опасное оборудование, если его неправильно устанавливать и использовать, поэтому существуют строгие нормы, регулирующие эти процессы. Высокая ответственность также ложится на мастеров, занимающихся установкой дымоходов, несмотря на то, что газы, выходящие из системы, не очень горячие и бесцветные. Это делает определение утечек крайне сложным, что может привести к серьезным последствиям. В специальной статье мы подробно рассмотрим, каким должен быть дымоход для газового котла, а также узнаем, как монтируется одна из самых популярных его разновидностей.

Установка электрического котла своими руками

В отличие от газового или жидкостного, электрический котёл пожаробезопасен, не требует отвода газов и может быть проведён полностью своими руками. Электроварианты делаются настенными, так как в их конструкции нет громоздких частей. Отопительная разводка, циркуляционный насос и расширительный бачок – всё делается также, как и для газового котла. Отличие будет в том, что повесив котёл на стену и подключив к нему трубы отопления, нужно предусмотреть качественный силовой кабель и автомат отключения. Почти все бытовые электрические котлы рассчитаны на напряжение 220 В, но если речь идёт о мощный агрегатах, то их выгоднее запитать от трёхфазной сети в 380 В, для чего потребуется согласование.

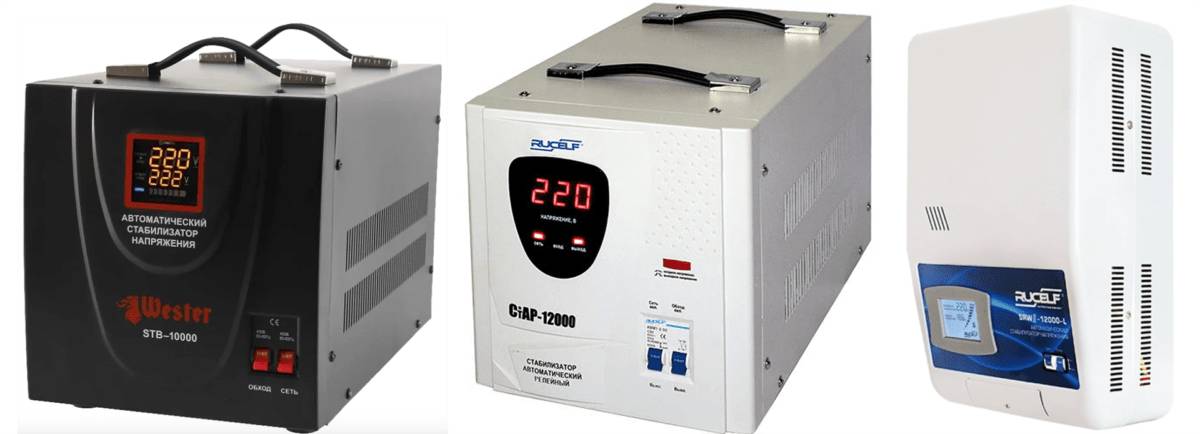

Если в вашем доме на момент монтажа электрокотла не предусмотрен стабилизатор напряжения, то его стоит поставить, так как скачки в сети могут вывести автоматику из строя, а это самая дорогая часть в котле.

Цены на стабилизаторы напряжения электричества

Данные рекомендации касаются котлов с трубчатыми нагревательными элементами. Однако электричество обладает множеством возможностей, и среди них выделяются электродные котлы. В таких устройствах вода нагревается за счёт прохождения электрического тока через металлические пластины, которые быстро достигают высокой температуры. Это позволяет создать компактный прибор, который не требует ни накопительных ёмкостей, ни блока ТЭНов. Если в вашем доме всего две-три отапливаемые комнаты, можно установить отдельные батареи под каждым окном и интегрировать в них электродный котёл. Все дополнительные работы сводятся к подключению их к общему автомату с электронным управлением, что значительно проще, чем прокладывать трубы для теплоносителя. Главное условие – регулярная чистка, так как даже очищенная вода может оставлять растворимые соли на электродах. Альтернативным решением является использование дистиллированной воды.

Видео – Установка электрокотла

https://youtube.com/watch?v=rtV0xj20UMg

Обслуживание и ремонт котлов отопления

Обслуживание и ремонт котлов отопления являются важными аспектами, которые обеспечивают надежную и эффективную работу системы отопления в частном доме. Правильное обслуживание не только продлевает срок службы оборудования, но и повышает его эффективность, что в свою очередь способствует экономии ресурсов и снижению затрат на отопление.

Регулярное техническое обслуживание

Регулярное техническое обслуживание котла отопления включает в себя несколько ключевых этапов:

• Проверка состояния оборудования: Визуальный осмотр котла на наличие повреждений, коррозии, утечек и других дефектов.
• Чистка котла: Удаление накипи, сажи и других отложений, которые могут снизить эффективность работы котла. Это особенно важно для газовых и твердотопливных котлов.
• Проверка системы дымохода: Убедитесь, что дымоход не забит и работает эффективно, чтобы избежать обратной тяги и угарного газа в помещении.
• Проверка давления и уровня воды: Убедитесь, что давление в системе отопления находится в пределах нормы, а уровень воды в котле достаточен.
• Проверка электроники: Если котел оснащен автоматикой, необходимо проверить работоспособность датчиков, термостатов и других электронных компонентов.

Плановое обслуживание

Плановое обслуживание котла отопления рекомендуется проводить не реже одного раза в год. Это позволит выявить потенциальные проблемы на ранних стадиях и избежать серьезных поломок. Важно также учитывать, что некоторые виды котлов требуют более частого обслуживания, например, твердотопливные котлы могут нуждаться в чистке после каждого отопительного сезона.

Ремонт котлов отопления

В случае выявления неисправностей необходимо провести ремонт котла. Ремонт может включать в себя:

• Замена деталей: Если какие-либо компоненты котла вышли из строя, их необходимо заменить. Это могут быть насосы, теплообменники, термостаты и другие элементы.
• Настройка оборудования: После замены деталей или в случае изменения условий эксплуатации может потребоваться перенастройка котла для оптимизации его работы.
• Устранение утечек: Если обнаружены утечки, их необходимо устранить, чтобы избежать потерь теплоносителя и повреждений системы.

Профессиональное обслуживание

Хотя некоторые владельцы домов могут проводить базовое обслуживание самостоятельно, рекомендуется обращаться к профессиональным сервисным центрам для более сложных задач. Квалифицированные специалисты обладают необходимыми знаниями и опытом для диагностики и ремонта котлов отопления, что гарантирует безопасность и эффективность работы системы.

Заключение

Обслуживание и ремонт котлов отопления — это неотъемлемая часть эксплуатации системы отопления в частном доме. Регулярное внимание к состоянию оборудования, своевременное выявление и устранение неисправностей помогут обеспечить комфорт и безопасность в вашем доме на протяжении многих лет.

Вопрос-ответ

Как должен стоять котел в частном доме?

Котел должен располагаться непосредственно возле дымохода, причем ширина трубы должна быть не меньше, чем выходное отверстие газового прибора. Высота дымоходов менее пяти метров не создаст необходимую тягу, равную 15-20 м/сек, поэтому они запрещены к эксплуатации.

Каковы требования к установке твердотопливного котла в частном доме?

Основные требования к котельной с твердотопливным котлом: минимальная площадь топочной — 8 м². Объем пристройки должен составлять не менее 15 м³ + 0,2 м³ на каждый киловатт мощности системы отопления. Высота потолка — как минимум 2,5 м. Расстояние от фронтальной части котла до противоположной стены — от 2 м.

На каком расстоянии от пола проводить трубы отопления?

Нормы монтажа радиаторов: расстояние между низом батареи и полом — 10–12 см, зазор между радиаторными секциями и стеной — не менее 2 см.

Советы

СОВЕТ №1

Перед установкой котла отопления обязательно проведите теплотехнический расчет вашего дома. Это поможет определить необходимую мощность котла, чтобы обеспечить комфортную температуру в помещениях и избежать излишних затрат на отопление.

СОВЕТ №2

Выбирайте место для установки котла с учетом вентиляции и доступа к нему для обслуживания. Котел должен находиться в хорошо проветриваемом помещении, вдали от легковоспламеняющихся материалов и с достаточным пространством для безопасного обслуживания.

СОВЕТ №3

Обратите внимание на тип топлива, который будет использоваться для котла. Газовые котлы требуют подключения к газовой сети, тогда как электрические и твердотопливные котлы могут иметь свои особенности установки и эксплуатации. Выбор топлива влияет на стоимость отопления и удобство использования.

СОВЕТ №4

Не забывайте о необходимости соблюдения всех норм и правил безопасности при установке котла. Это включает в себя установку дымохода, защитных устройств и соблюдение расстояний до стен и других объектов. Лучше всего доверить установку профессионалам, чтобы избежать возможных проблем в будущем.
