Вальмовая крыша — популярный и практичный тип кровли, обеспечивающий защиту от атмосферных воздействий и придающий зданию эстетичный вид. В статье рассмотрим стропильную систему вальмовой крыши, ее виды и особенности, а также предоставим чертежи и пошаговую инструкцию по монтажу. Эта информация будет полезна как профессиональным строителям, так и любителям, желающим самостоятельно реализовать проект крыши.

Особенности конструкции

Вальмовая крыша представляет собой одну из форм кровли, состоящую из четырех скатов. При этом два из них имеют трапециевидную форму, а остальные два – треугольную, которые также именуются вальмами. Именно от этого и произошло название – вальмовая кровля. Важно, чтобы боковые скаты полностью заполняли пространство от карниза до конька. Если же они не достигают карниза, такая конструкция будет называться полувальмовой. Если рассмотреть вальмовую крышу в разрезе, она будет напоминать обычную двускатную с треугольным профилем.

Вальмовая крыша не только обеспечивает надежную защиту здания, но и служит его украшением, придавая ему уникальный стиль и характер.

Обратите внимание! В России чаще всего выбирают более простые варианты кровли, такие как двускатные. В то же время в Европе вальмовые крыши пользуются большой популярностью. Однако в последние годы и в нашей стране такие конструкции становятся все более распространенными.

Преимущества вальмовой крыши заключаются в следующих аспектах:

• привлекательный внешний вид;
• надежная защита от атмосферных осадков;
• высокая прочность, позволяющая эффективно выдерживать нагрузки от ветра и снега;
• жесткость конструкции благодаря наличию угловых ребер;
• возможность создания длинных свесов, что обеспечивает дополнительную защиту от дождя и снега.

Тем не менее, даже у этого удачного варианта есть свои недостатки. Вальмовая крыша представляет собой довольно сложную конструкцию, что затрудняет ее расчет и установку. Кроме того, из-за большего расхода материалов она будет стоить дороже, чем стандартная двускатная крыша. Также стоит учитывать, что пространство на чердаке под такой крышей будет ограниченным из-за необходимости установки дополнительных опор. Поэтому полноценную мансарду под вальмовой крышей организовать не получится. В целом, в ряде случаев эти недостатки не являются критичными, и вальмовые крыши все чаще выбираются для строительства.

Вальмовая крыша представляет собой одну из самых популярных стропильных систем, которая сочетает в себе эстетические и функциональные качества. Эксперты отмечают, что такая конструкция обеспечивает отличную устойчивость к ветровым нагрузкам и позволяет эффективно отводить дождевую воду. Существует несколько видов вальмовых крыш, включая симметричные и асимметричные, что дает возможность выбрать оптимальный вариант для любого проекта.

При создании чертежей важно учитывать угол наклона и размеры стропил, что напрямую влияет на прочность и долговечность конструкции. Мастера рекомендуют тщательно планировать монтаж, чтобы избежать ошибок и обеспечить надежность крыши. С помощью доступных материалов и пошаговых инструкций, даже новички могут успешно справиться с установкой вальмовой крыши своими руками, получив в итоге не только защиту от непогоды, но и стильный элемент дизайна.

https://youtube.com/watch?v=XqHAbeaqams

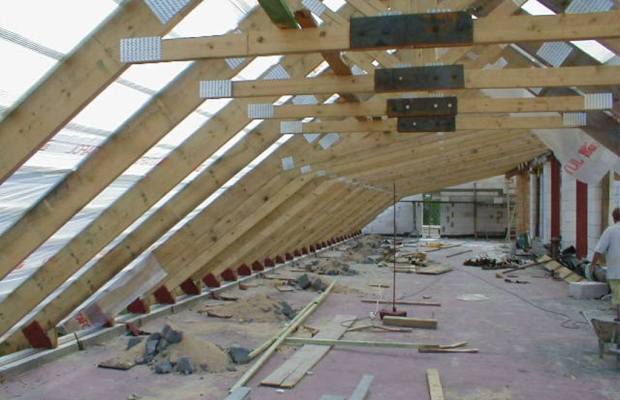

Конструкция такой кровли

Как уже говорилось, такая крыша имеет сложную конструкцию. И в первую очередь сложность заключается в том, что кровля имеет массу узлов крепления, составных частей, смонтировать которые в единую систему человеку без опыта будет крайне сложно. В конструкцию вальмовой кровли входят следующие элементы.

1. Мауэрлат как основа и опора для всей системы. Он изготавливается, как правило, из мощного бруса, имеющего сечение 10х10 или 15х15 см. Мауэрлат помогает равномерно распределить вес всей кровли по периметру строения. И именно к нему прикрепляют в процессе строительства и стропильные ноги.
2. Лежня – родственница мауэрлата, которая монтируется на внутренних перегородках и имеет такую же функцию, как и ее собрат. Также изготавливается из бруса, обычно – сечением 10х10 см.
3. Коньковый прогон представляет собой опорный брус для верхних частей стропилин. Под ним устанавливаются вертикальные опорные стойки.
4. Стропиладиагонально ориентированные в количестве четырех штук помогают сформировать как раз вальмовые скаты. Такие стропила фиксируются так, чтобы они продолжали конек, но при этом расходились в сторону углов дома. Фиксация производится на коньке и мауэрлате. Они должны быть очень прочными и толстыми, так как на них оказывается большая нагрузка. Это очень длинные стропила.
5. Рядовые стропильные ноги держат на себе скаты трапециевидной формы. Как правило, изготавливаются из доски сечением 5х15 или 10х15 см. Сверху они фиксируются на коньке, а снизу – на мауэрлате. Расстояние между соседними ногами – от 60 до 120 см.
6. Есть еще и укороченные стропила – нарожники, – которые крепятся к мауэрлату и диагональным стропилам. Между соседними нарожниками устанавливается расстояние 70-80 см. Они не испытывают сильную нагрузку, но незаменимы при создании вальмовой кровли. Монтируются нарожники или посредством врубки, или путем установки опорных брусков доя полуног.
7. Стойки, выполняющие роль опор, изготавливают из бруса и устанавливают на лежень. Их цель – поддерживать стропильные ноги либо конек в середине.
8. Между элементами каждой пары стропил устанавливаются затяжки, которые выполняют роль горизонтальных перемычек. Они помогают притянуть стропила друг к другу и уменьшить нагрузку на стены. Затяжка в области конька называется ригелем, а ту, что находится ниже, можно использовать в качестве балки перекрытия.
9. Подстропильные ноги или подкосы устанавливаются под определенным углом к самим стропилам и помогают им не прогибаться под своим весом.
10. Вертикальные подпорки или шпренгели нужны для поддержки диагонально расположенных стропилин. Они имеют форму перевернутой вверх ногами буквы Т. Основание шпренгеля должно быть перпендикулярно накосным стропилам.

Важно! Некоторые из деталей вальмовой кровли могут иметь очень большую длину в зависимости от размеров самой кровли. Но все пиломатериалы ограничены по размерам. В этом случае можно использовать наборный или клееный вариант стропил.

Также вальмовая кровля, как и любой другой тип крыши, должна быть оснащена системой отведения воды. Могут быть установлены снегозадержатели и прочие дополнительные элементы.

Интересные факты

Вот несколько интересных фактов о вальмовых крышах и их стропильных системах:

1. Эстетика и функциональность: Вальмовая крыша не только придаёт зданию привлекательный внешний вид, но и обеспечивает отличную защиту от атмосферных осадков. Благодаря наклонным скатам, вода и снег легко соскальзывают, что снижает риск повреждения крыши и увеличивает её долговечность.

2. Разнообразие стропильных систем: Существует несколько видов стропильных систем для вальмовых крыш, включая симметричные и асимметричные конструкции. Симметричные системы обеспечивают равномерное распределение нагрузки, в то время как асимметричные могут использоваться для создания уникальных архитектурных решений и оптимизации пространства на чердаке.

3. Монтаж своими руками: Хотя монтаж вальмовой крыши требует определённых навыков и знаний, многие домашние мастера успешно справляются с этой задачей. Существуют подробные чертежи и схемы, которые помогают в планировании и строительстве. Однако важно учитывать все нюансы, такие как расчёт нагрузки, выбор материалов и соблюдение строительных норм, чтобы обеспечить безопасность и долговечность конструкции.

https://youtube.com/watch?v=HZlakLWKpT4

Разновидности стропильных систем и вальмовых крыш

Вальмовые крыши, в зависимости от их конструктивных характеристик, могут иметь различные стропильные системы и принадлежать к определенному типу кровли. В таблице ниже представлены основные виды вальмовых крыш.

Таблица. Виды вальмовых крыш.

Кроме того, вальмовые крыши могут иметь различные стропильные системы.

1. Висячая система, при которой стропила опираются на конек и мауэрлат. В этом случае наблюдается высокая нагрузка на прогиб и распирание, поэтому потребуется установка затяжек. Такой тип стропильной системы не рекомендуется для вальмовых кровель, но может использоваться для зданий шириной не более 6 метров.
2. Наслонная система, где стропилины опираются на мауэрлат, конек и стойку, установленную по центру на несущей внутренней стене. Нагрузка на такую систему меньше, что делает ее более надежной и простой в монтаже. Этот вариант подходит для зданий шириной до 12 метров и более, в зависимости от количества дополнительных опорных элементов.
3. Комбинированная система включает как висячие, так и наслонные элементы. Все балки остаются видимыми, так как стойки опираются на колонны или столбы, а не на внутренние перегородки.

Материалы и расчеты

Создать систему стропил для кровли вальмового типа можно как из дерева, так и из металла. Для самостоятельной работы дерево предпочтительней, так как делать что-либо из него гораздо проще. Хороший вариант – сосна. Она легкая, прочная и имеет невысокую стоимость.

Важно! Чтобы дерево служило долго, перед работой его важно обработать специальными защитными составами, которые помогут предотвратить начало процесса гниения.

Если стропильная система создается из металла, то важно брать оцинкованный вариант, который будет способен противостоять коррозии и прослужит очень много лет, а также сможет выдерживать большие нагрузки.

Самое сложное в создании вальмовой крыши – это правильный ее расчет. Важно учесть не только размеры дома, но и ветровую нагрузку в регионе, количество осадков в течение года, тип материала, из которого будет изготавливаться крыша, а также необходимость установки дополнительных элементов, выполнения работ по утеплению и т. д.

Расчет в любом случае производится по определенным формулам. И здесь важно учитывать оптимальный уклон крыши. Его можно подобрать, ориентируясь по таблице. Уклон поможет сориентироваться и в отношении заложения стропил.

Расстояние между стропилами можно посмотреть на таблице ниже.

Заложение стропил и соотношение между их длиной можно рассчитать, используя коэффициенты в таблице ниже.

Итак, используемые формулы для расчета вальмовой крыши следующие:

• Н = D*tan a / 2, где Н – это высота конька, D – ширина дома, а – это угол наклона ската;

• L = l – D, где L – длина конька, l – длина строения, D – ширина дома;

• L c = H²+d², где L c – длина центральных стропил. Точно так же рассчитываются и рядовые стропила;
• ∆L = k/cos a, где ∆L – нужная длина удлинения стропилины для свеса;

• B = 90⁰ – a, где b – уклон рядовых элементов;

• LД = √(L² + d²) , где LД – длина вальномых стропилин по диагонали;

• L1 = 2/3L и L2 = 1/3L, где L1 и L2- длина нарожников (первого короткого и второго короткого);

• площадь крыши можно посчитать как ∑L * (2В + 4k).

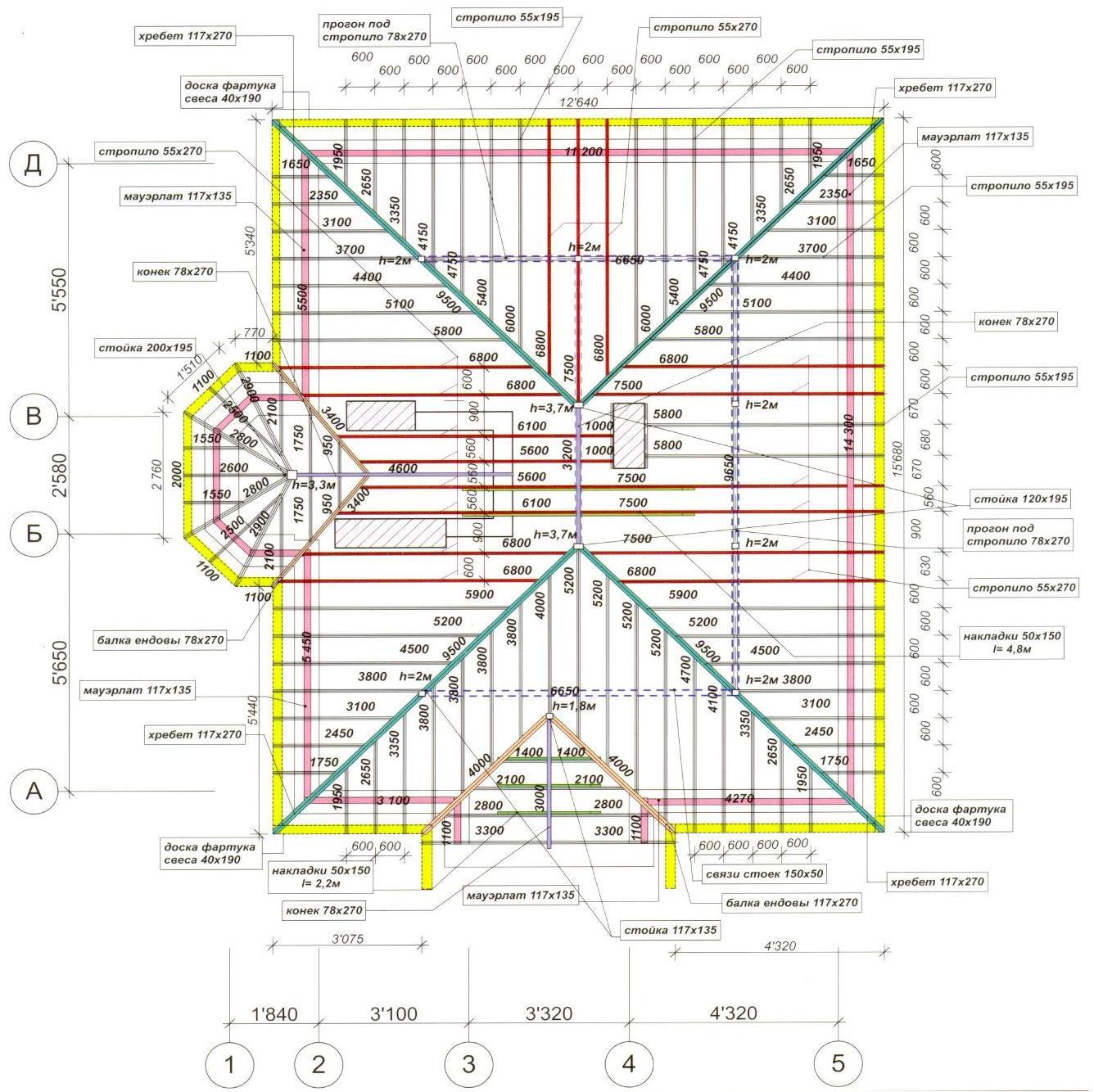

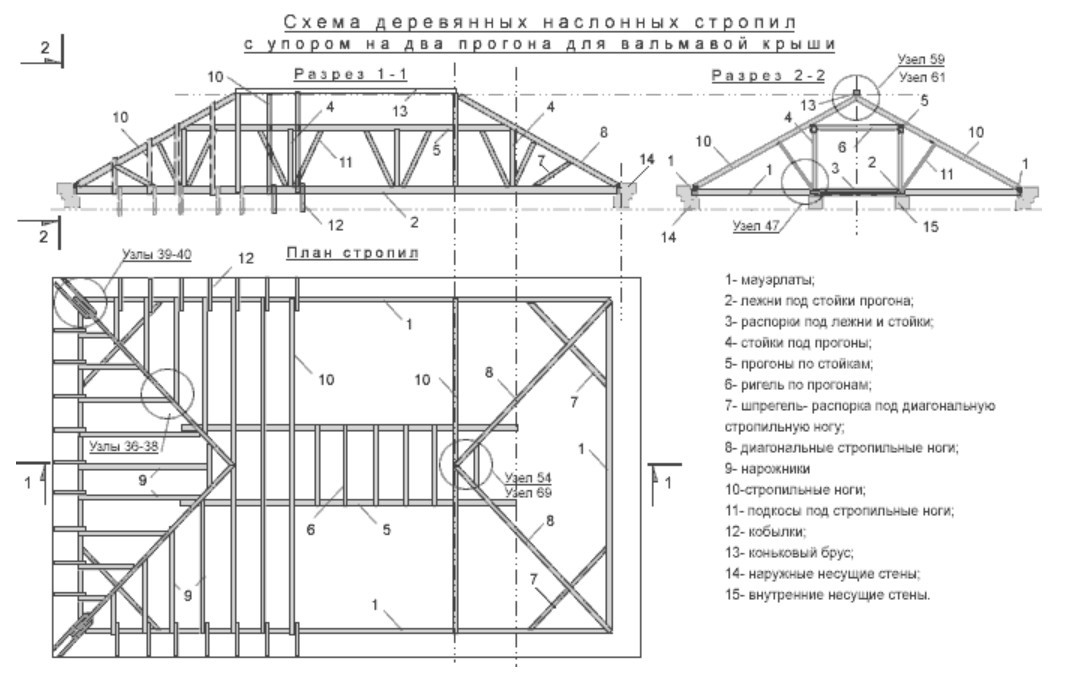

Результатом всех расчетов может стать подробный чертеж вальмовой крыши с указанием всех размеров и параметров, которые нужно будет просто переносить на материал для кровли. Кстати, основываясь на этих расчетах, как раз и получится подсчитать, сколько чего нужно покупать для того, чтобы самостоятельно сделать такую крышу.

Важно! После самостоятельного создания чертежа настоятельно рекомендуется предоставить схему на проверку опытным специалистам. Ошибки, допущенные в расчетах, могут привести к печальным последствиям.

Цены на различные виды бруса

Брус

Онлайн-калькулятор расчета площади шатровой или вальмовой крыши

Перейти к расчётам

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. В первую очередь необходимо собрать все нужные материалы, доставить их на строительный участок и подготовить стропила для дальнейших работ. Важно, чтобы заготовки были выполнены с точным соблюдением всех размеров и срезов. На этом этапе также можно заняться сращиванием стропил. В данном случае будут использоваться стропила длиной шесть метров с сечением 15х15 см.

Совет! На этом этапе рекомендуется создать макет из двух стропил, который поможет определить высоту крыши и ответить на множество вопросов. Работать с визуальным примером будет гораздо удобнее, чем опираться только на проект.

Шаг 2. Затем можно перейти к изготовлению и установке мауэрлата. Сначала необходимо по периметру стен дома сделать опалубку и установить в ней армирующие прутья. Размер бетонного пояса должен составлять 20х20 см. В этом же процессе устанавливаются прочные металлические болты для крепления и фиксации мауэрлата.

Шаг 3. После того как опалубка будет готова, ее следует заполнить бетонной смесью и дать ей застыть. В это время брус для мауэрлата сечением 10х20 см нужно обработать защитными составами.

Цены на цемент и основы смесей

Цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил. Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки. Шаг между стропилами здесь – 60 см.

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

Цены на строительные леса

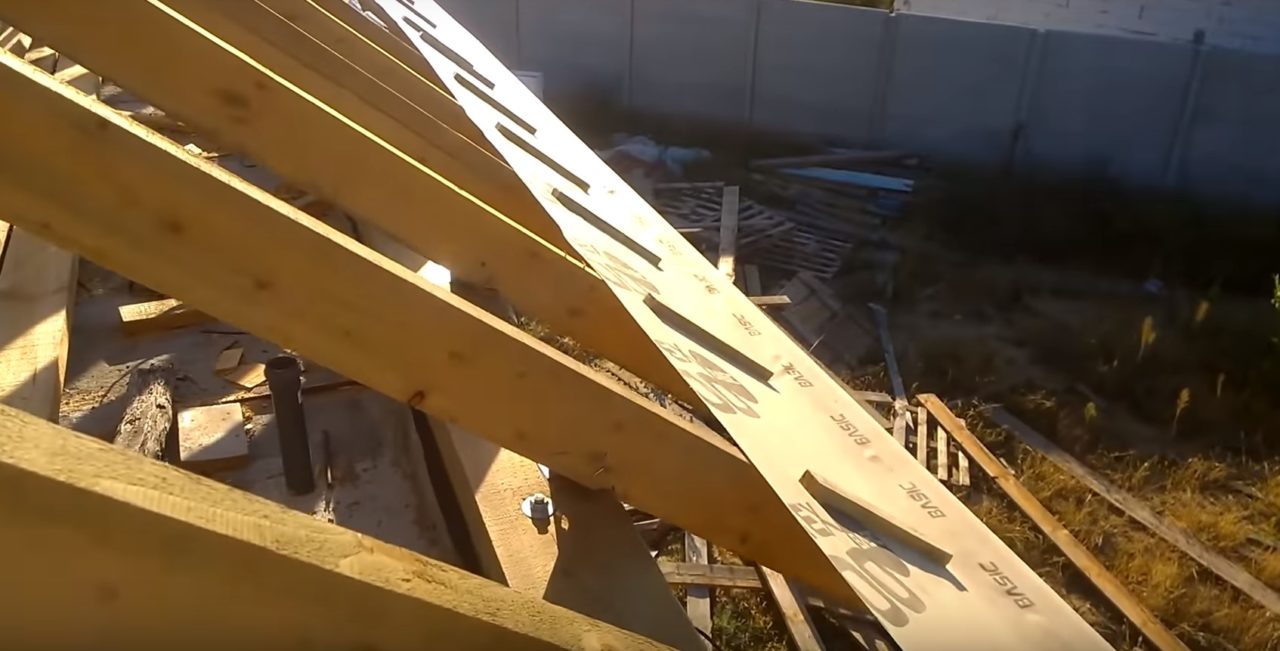

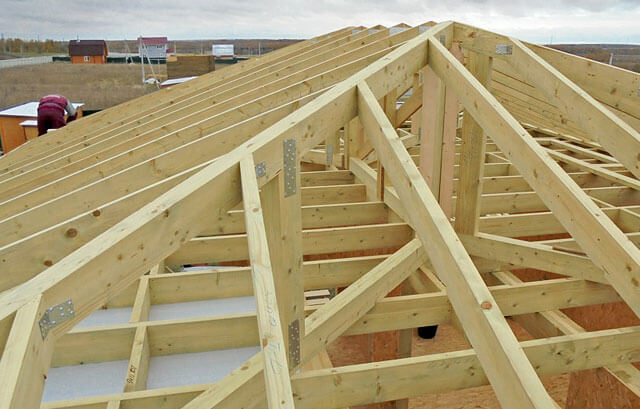

Шаг 12. Завершена установка стропильной системы вальмовой крыши. Теперь можно переходить к монтажу защитных мембран, утеплителя, обрешетки и самого кровельного материала.

Видео – Стропильная система вальмовой крыши

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

https://youtube.com/watch?v=B-_C8ocw28c

Уход и обслуживание вальмовой крыши

Вальмовая крыша, благодаря своей конструкции и эстетическому виду, требует регулярного ухода и обслуживания для обеспечения долговечности и сохранения привлекательного внешнего вида. Правильное обслуживание крыши не только продлевает срок ее службы, но и предотвращает возможные проблемы, такие как протечки, повреждения стропильной системы и ухудшение теплоизоляции.

Регулярный осмотр

Первым шагом в уходе за вальмовой крышей является регулярный осмотр. Рекомендуется проводить визуальную проверку как минимум дважды в год: весной и осенью. Важно обращать внимание на следующие аспекты:

• Состояние кровельного материала: Проверьте наличие трещин, вздутий или повреждений на кровле. Если крыша покрыта черепицей, убедитесь, что нет отсутствующих или поврежденных элементов.
• Стропильная система: Осмотрите стропила на наличие признаков гниения, повреждений от насекомых или других вредителей. Обратите внимание на соединения и крепления.
• Водосточная система: Убедитесь, что желоба и трубы не забиты листьями и мусором, что может привести к затоплению и повреждению крыши.

Очистка крыши

Очистка крыши от мусора, листвы и снега является важной частью ее обслуживания. Накопление мусора может привести к образованию плесени и гниения, а снег может создать дополнительную нагрузку на конструкцию. Для очистки крыши используйте мягкие щетки и специальные средства, чтобы не повредить кровельный материал. В зимний период рекомендуется регулярно очищать крышу от снега, особенно если он накапливается в больших количествах.

Проверка и ремонт водосточной системы

Водосточная система играет ключевую роль в отводе дождевой воды и снега с крыши. Регулярно проверяйте состояние желобов и труб, очищайте их от мусора и проверяйте на наличие утечек. Если вы заметили, что вода не уходит должным образом, возможно, потребуется заменить или отремонтировать поврежденные участки.

Обработка антисептиками

Для защиты деревянных элементов стропильной системы от гниения и вредителей рекомендуется использовать антисептические средства. Обработка должна проводиться не реже одного раза в несколько лет, особенно в регионах с повышенной влажностью.

Проверка теплоизоляции

Теплоизоляция вальмовой крыши также требует внимания. Проверьте состояние утеплителя, убедитесь, что он не намок и не потерял своих свойств. При необходимости замените поврежденные участки утеплителя, чтобы избежать потерь тепла и образования конденсата.

Профессиональный осмотр

Несмотря на то, что многие аспекты ухода можно выполнять самостоятельно, рекомендуется периодически привлекать профессионалов для более глубокого осмотра и диагностики состояния крыши. Специалисты могут выявить скрытые проблемы и предложить решения, которые помогут избежать серьезных повреждений в будущем.

Таким образом, регулярный уход и обслуживание вальмовой крыши являются залогом ее долговечности и надежности. Следуя простым рекомендациям, вы сможете сохранить свою крышу в отличном состоянии на долгие годы.

Вопрос-ответ

Что такое вальмовая крыша и в чем ее преимущества?

Вальмовая крыша – это тип крыши, у которой скаты имеют форму трапеции и наклонены со всех сторон к центральной части. Преимущества вальмовой крыши включают хорошую устойчивость к ветровым нагрузкам, возможность создания мансардного этажа и эстетическую привлекательность, что делает ее популярным выбором для частных домов.

Какие основные виды стропильных систем используются для вальмовых крыш?

Существует несколько основных видов стропильных систем для вальмовых крыш, включая симметричную, асимметричную и комбинированную. Симметричная система имеет равные углы наклона, асимметричная – разные, а комбинированная сочетает в себе элементы обеих систем, что позволяет адаптировать конструкцию под конкретные условия и требования.

Как правильно выполнить монтаж вальмовой крыши своими руками?

Монтаж вальмовой крыши своими руками включает несколько этапов: сначала необходимо создать проект и чертежи, затем установить стропила, закрепить их на мауэрлате и выполнить обшивку. Важно следить за точностью измерений и соблюдением углов наклона, а также использовать качественные материалы для обеспечения долговечности конструкции.

Советы

СОВЕТ №1

Перед началом монтажа вальмовой крыши обязательно составьте подробный план и чертежи стропильной системы. Это поможет избежать ошибок и недоразумений в процессе работы, а также обеспечит правильное распределение нагрузки на конструкцию.

СОВЕТ №2

При выборе материалов для стропильной системы учитывайте климатические условия вашего региона. Например, в районах с сильными снегопадами лучше использовать более прочные и устойчивые к нагрузкам материалы, чтобы избежать деформации крыши.

СОВЕТ №3

Не забывайте о правильной изоляции и вентиляции вальмовой крыши. Это поможет предотвратить образование конденсата и плесени, а также продлит срок службы крыши. Используйте качественные изоляционные материалы и предусмотрите вентиляционные зазоры.

СОВЕТ №4

Если вы планируете выполнять монтаж крыши своими руками, обязательно ознакомьтесь с техниками безопасности. Используйте защитное снаряжение, работайте в команде и следите за состоянием строительных материалов, чтобы избежать травм и несчастных случаев.
